INSTRUKCJA OBSŁUGI RADIA SAMOCHODOWEGO

Transkrypt

1 INSTRUKCJA OBSŁUGI RADIA SAMOCHODOWEGO Model EC MIRAGE SCAN DISP Stereofoniczne Radio Samochodowe CD/CDR/CDRW/MP3 z czytnikiem kart MMC/SD oraz złączem USB SCAN DISP (1-6)

2 1 POŁOŻENIE PRZYCISKÓW 3 2 INSLACJA ŚRODKI OSTROŻNOŚCI PRZYKŁAD MONŻU RADIA SAMOCHODOWEGO EASY-TOUCH ZDEJMOWANIE I MONTOWANIE PRZEDNIEGO PANELU MONŻ RADIA SAMOCHODOWEGO EASY-TOCUH 5 3 OBSŁUGA RADIA SAMOCHODOWEGO EASY TOUCH SCJE ZAPROGRAMOWANE (1,2,3,4,5,6) UŻYWANIE FUNKCJI RDS POŁOŻENIE PRZYCISKÓW STEROWANIA CD JAK WYBIERAĆ PLIKI MP GNIAZDO USB ORAZ CZYTNIK KART FLASZOWYCH SD/MMC 11 4 DANE TECHNICZNE 12

3 SCAN DISP 1. POŁOŻENIE PRZYCISKÓW: SCAN DISP (1-6) 1. WŁĄCZNIK/WYŁĄCZNIK ( ) 2. PRZYCISK WYBORU FUNKCJI: BASS/TREBLE/BALANCE/FADER// //AUDIO //AUDIO /NESS//CD MULTI/BEEP/ /STEREO/LOCAL () 3. GŁOŚNOŚĆ ZWIĘKSZENIE/ZMNIEJSZENIE DLA BASS/TREBLE/BALANCE/FADER 4. SCJE ZAPROGRAMOWANE (1,2,3,4,5,6) 5. AF (INNE CZĘSTOTLIWOŚCI) 6. (KOMUNIKATY DROGOWE) 7. PTY (RODZAJ PROGRAMU) 8. PRZYCISK OPCJI WYŚWIETLACZA (DISP) 9. PRZYCISK WYBORU TRYBU (MODE) 10. PRZYCISK WYBORU PASMA (BAND) 11. STROJENIE AUTOMATYCZNE LUB RĘCZNE (FREQ U LUB FREQ DOWN / PRZYCISK UTWORU CD / WYSZUKIWANIA (CD TRACK/SEARCH) 12. AUTOMATYCZNE STROJENIE Z WYSZUKIWANIEM (A/PS) 13. AUTOMATYCZNE STEROWANIE STROJENIEM (SCAN) 14. WYŚWIETLACZ LCD 15. PRZYCISK ZWALNIAJĄCY PANEL ( ) 16. KIESZEŃ CD 17. PRZYCISK WYSUNIĘCIA PŁYTY CD ( ) 18. PRZYCISK PAUZY 19. PRZYCISK INTRO (Przegląd wszystkich utworów) 20. PRZYCISK POWTÓRZENIA 21. PRZYCISK WYBORU LOSOWEGO 22, 23. PRZESZUKIWANIE UTWORÓW POWYŻEJ 10,W GÓRĘ I W DÓŁ 24. GNIAZDO USB 25. KIESZEŃ KARTY MULTIMEDIALNEJ (MMC) / SD POWER PAUSE 1 RDM ENTER BAND INT 2 TUNE/ RPT MODE DISP MP3 AS/PS (1-6) 3

4 2. INSLACJA: 2.1 ŚRODKI OSTROŻNOŚCI Rozważnie wybierz miejsce montażu, aby urządzenie nie przeszkadzało w normalnych czynnościach kierowcy przy prowadzeniu samochodu Należy unikać instalowania urządzenie w miejscach, gdzie byłoby ono narażone na wysokie temperatury, jak np. bezpośrednio padające promienie słoneczne lub gorące powietrze z nawiewu, bądź gdzie byłoby narażone na kurz, brud lub nadmierne wibracje. Dla bezpiecznej i instalacji należy użyć tylko załączonych elementów montujących. Przed instalacją urządzenia należy usunąć przedni panel. Kąt nachylenia zamontowanego urządzenia Kąt nachylenia zamontowanego urządzenia musi być mniejszy niż 20 O. 2.2 PRZYKŁAD MONŻU RADIA SAMOCHODOWEGO EASYTOUCH 1 1 Odkręcićśrubkę i usunąć klamrę mm 3 4 P 2 Uwaga: Przechowuj kluczu w bezpiecznym miejscu, gdyż może się kiedyś przydać, w celu B usunięcia urządzenia z samochodu. A 2.3 ZDEJMOWANIE I MONTOWANIE PRZEDNIEGO PANELU ŚCIĄGANIE PANELA Przed zdjęciem przedniego panelu, koniecznie wyłącz zasilanie przez naciśnięcie przycisku (1). Następnie naciśnij przycisk (15), a kiedy panel znajdzie się w położeniu poziomym, odłącz go przez pociągnięcie w swoją stronę, jak pokazano na rysunku. ZAKŁADANIE PANELA 3mm W razie potrzeby, zagiąć wypustki. A B Upewnij się że front panel jest poprawnie odwrócony. Przyłóż stronę panela oznaczoną literą B na rysunku do lewej części radia samochodowego oznaczonej literą A. Uwagi: Podczas montowania panelu nie wciskaj go na siłę. Można go łatwo zamontować lekko dociskając go do urządzenia głównego. Kiedy zabierasz panel ze sobą, przechowuj go w załączonym futerale na panel. Podczas montażu panelu nie naciskaj mocno ani nie narażaj na inny nadmierny nacisk ekranu wyświetlacza na panelu.

5 2.4 MONŻ RADIA SAMOCHODOWEGO EASY-TOCUH: Deska rodzielcza RYSUNEK: 1. Radio samochodowe Easy-touch 2. Obudowa zwalniająca 3. Deska rozdzielcza 4. Nakrętka sześciokątna 5. Podkładka zabezpieczająca 6. Podkładka okrągła 7. Element samochodu 8. Tylny pasek mocujący 9. Wkręt samogwintujący 10. Śruba sześciokątna M5 x 15 ISO CONNECTOR ZŁĄCZA SŁUŻĄCE DO PODŁĄCZENIA RADIA EASY TOUCH. ZŁĄCZE A: ZASILANIE +12V 5. STEROWANIE AUTOMATYCZNEJ ANTENY V (PODŁĄCZANY KONIECZNIE PRZEZ SCYJKĘ) 8. UZIEMIENIE B UWAGA!: Pin nr 7 (+12V) złącze A musi być podłączony przez stacyjkę samochodową. A ZŁĄCZE B: 1. TYŁ PRAWY (+) 2. TYŁ PRAWY (-) 3. PRZÓD PRAWY (+) 4. PRZÓD PRAWY (-) 5. PRZÓD LEWY (+) 6. PRZÓD LEWY (-) 7. TYŁ LEWY (+) 8. TYŁ LEWY (-) Konserwacja: WYMIANA BEZPIECZNIKA Jeśli bezpiecznik się spali, sprawdź podłączenie zasilania i wymień bezpiecznik. Jeśli bezpiecznik spali się ponownie po wymianie, powodem może być awaria wewnątrz urządzenia. W tym przypadku, skonsultuj się z najbliższym punktem napraw. Ostrzeżenie Dla każdego kabla należyużyć bezpiecznika o określonym natężeniu prądu. Zastosowanie bezpiecznika o wyższym natężeniu prądu może spowodować poważne uszkodzenie.

6 3. OBSŁUGA RADIA SAMOCHODOWEGO EASY TOUCH 1. WŁĄCZNIK/WYŁĄCZNIK Naciskając ten przycisk włączamy i wyłączamy urządzenie. Urządzenie włącza się przez naciśnięcie dowolnego przycisku. 2. ECT -WYBÓR 3.UME UP/DOWN -ZWIĘKSZENIE/ZMNIEJSZENIE NATĘśENIA DŹWIĘKU Przekręcając to pokrętło, można regulować /BASS/TREB/BAL/FAD. Aby wybrać inne funkcje, jeden raz naciśnij przycisk (2) aż do wyświetlenia żądanej funkcji. Na Rysunku 1 pokazano sposób sterowania funkcjami, które wybrano za pomocą przycisku BAS 4. TRE 5. BAL 6. FAD Zwiększenie lub zmniejszenie głośności przez przekręcenie pokrętła w prawo lub w lewo. Za pomocą tych przycisków można wyregulować BASS (niskie tony), TREBLE (wysokie tony), BALANCE (efekt stereo) i FADER (głośność przód/tył). - / ALARM (2) Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. Tryb lub ALARM wybiera się przez pokręcenie gałką w prawo lub w lewo. - 2 Tryb : Kiedy nowo wybrana stacja nie otrzymuje informacji / ALL TP przez 5 sekund, radio wyszukuje następną stację, która nie ma tej samej (PI) co ostatnia stacja, ale posiada informację TP. W trybie seek bieżącą stację można zmienić na całkowicie inną stację, gdyż urządzenie wyszukuje L / S stację TP, kiedy moc zasięgu bieżącej stacji jest słaba lub nie posiada ona sygnału TP. -Tryb ALARM: Jeśli nie jest aktywny żaden tryb automatycznego strojenia, słychać będzie sygnał dźwiękowy. OWANIE (2) / ALARM Po naciśnięciu POP M --- ROCK przycisku M --- CLASS M --- przez FLAT M dłużej --- OFF niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. 2 / ALL OWANIE : maskuje tylko te AF, które posiadają inne PI. L / S OWANIE WSZYSTKICH: maskuje te AF, które posiadają inne PI i nie mają sygnału RDS w zasięgu. 12 / 45 STEROWANIE L / S (2) ON Po naciśnięciu przycisku / ALARM przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru ponownego 2 strojenia. POP M --- ROCK M --- CLASS M --- FLAT M --- OFF L (PONOWNE PRZESTROJENIE / ALARM DŁUGIE): Wybiera 90 sekund jako wstępny czas automatycznego wyszukiwania. / ALL MULTI S (PONOWNE CD MULTI PRZESTROJENIE KRÓTKIE): Wybiera 30 sekund jako wstępny czas. 2 / ALL L / S STEROWANIE AUDIO (2) 12 MULTI / 45 BEEP BEEP Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia ON się tryb wyboru tych funkcji. 2 / ALARM POP M --- ROCK M --- CLASS M --- FLAT M --- OFF ON L / S ON 2 POP M --- ROCK M --- CLASS M --- FLAT M --- OFF MULTI MULTI CD MULTI BEEP 1 / 2 2 6

7 STEROWANIE 2 POP M --- ROCK GŁOŚNOŚCIĄ M --- CLASS M --- FLAT (2) M --- OFF Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia L / się S tryb wyboru tych funkcji. 2 2 / ALL / ALL ON ON Tryb 2 (głośno włączone/wyłączone) wybiera się L / przez pokręcenie S gałką w prawo lub w lewo. Uwydatnione / zostaną ALARM tony niskie i wysokie. POP M --- ROCK M --- CLASS M --- FLAT M --- OFF TRYB 2 12 /(2) tryb 45 anty wstrząsowy. / ALL ON Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia się wybór 12 lub 45 sekund / ALARM dla CD. Uwaga: automatycznie wybierane jest 12 s./45 s. dla CD, 120 s. dla MP3. TRYB ZMIENIARKI MULTI CD BEEP (2) BEEP 12 / 45 ON Po naciśnięciu MULTI przycisku CD MULTI przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. 2 2 / ALL 2 POP M --- ROCK M --- CLASS M --- FLAT M --- OFF 2 2 MULTI BEEP 1 / 2 L / S MULTI CD MULTI MULTI BEEP BEEP 12 / 45 Tryb 2 MULTI (zmieniarka włączone/wyłączone) wybiera się przez pokręcenie gałką w prawo 2 lub w lewo. CD MULTI ON: Odczyt ze zmieniarki CD CD MULTI OFF: Odczyt tylko pierwszej ON płyty. TRYB BEEP MULTI (2) CD MULTI Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. BEEP 2 12 ON: Przy / 45 każdym naciśnięciu przycisku z głośników słychać sygnał dźwiękowy (BEEP) TRYB MULTI (2) BEEP BEEP STEREO STEREO/MONO Po naciśnięciu MULTI przycisku BEEP przez dłużej niż 2 sekundy, 1 / uaktywnia 2 się tryb wyboru tych funkcji. 1: Po uaktywnieniu trybu 1, wstrzymany zostaje AUTO SCAN po wykryciu stacji, nawet, 2 MULTI BEEP BEEP gdy użytkownik nadal naciska przycisk. 2: Automatyczny SCAN nie zostaje wstrzymany nawet kiedy wykryta zostanie stacja, 2 jeśli użytkownik naciska przycisk. Po zwolnieniu przycisku, wyszukiwanie zatrzymuje MULTI BEEP STEREO STEREO/MONO się po znalezieniu stacji. STEREO/MONO (2) Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. 2 POP M --- ROCK M --- CLASS M --- FLAT M --- OFF 2 L / S 2 2 / ALL MULTI CD MULTI 12 / 45 2 ON 2 L / S 2 POP M --- ROCK M --- CLASS M --- FLAT M --- OFF / ALARM MULTI BEEP BEEP STEREO 12 POP M MULTI / --- ROCK 45 M --- CLASS M --- FLAT M --- OFF BEEP 1 / 2 STEREO/MONO 2 MULTI BEEP 1 / 2 MULTI CD MULTI BEEP STEREO LOCAL LOCAL/DX STEREO MULTI BEEP BEEP STEREO/MONO / ALARM MULTI BEEP STEREO LOCAL LOCAL/DX 2 MULTI CD MULTI MULTI BEEP 1 / 2 MULTI BEEP STEREO LOCAL LOCAL/DX MULTI BEEP STEREO STEREO/MONO MULTI BEEP STEREO LOCAL LOCAL/DX MULTI BEEP 1 / 2 MULTI BEEP STEREO LOCAL LOCAL/DX MULTI BEEP STEREO STEREO/MONO Kiedy sygnał stacji w zakresie FM jest słaby i występują zakłócenia, jakość dźwięku można poprawić przez wybranie MONO. MULTI BEEP STEREO LOCAL LOCAL/DX

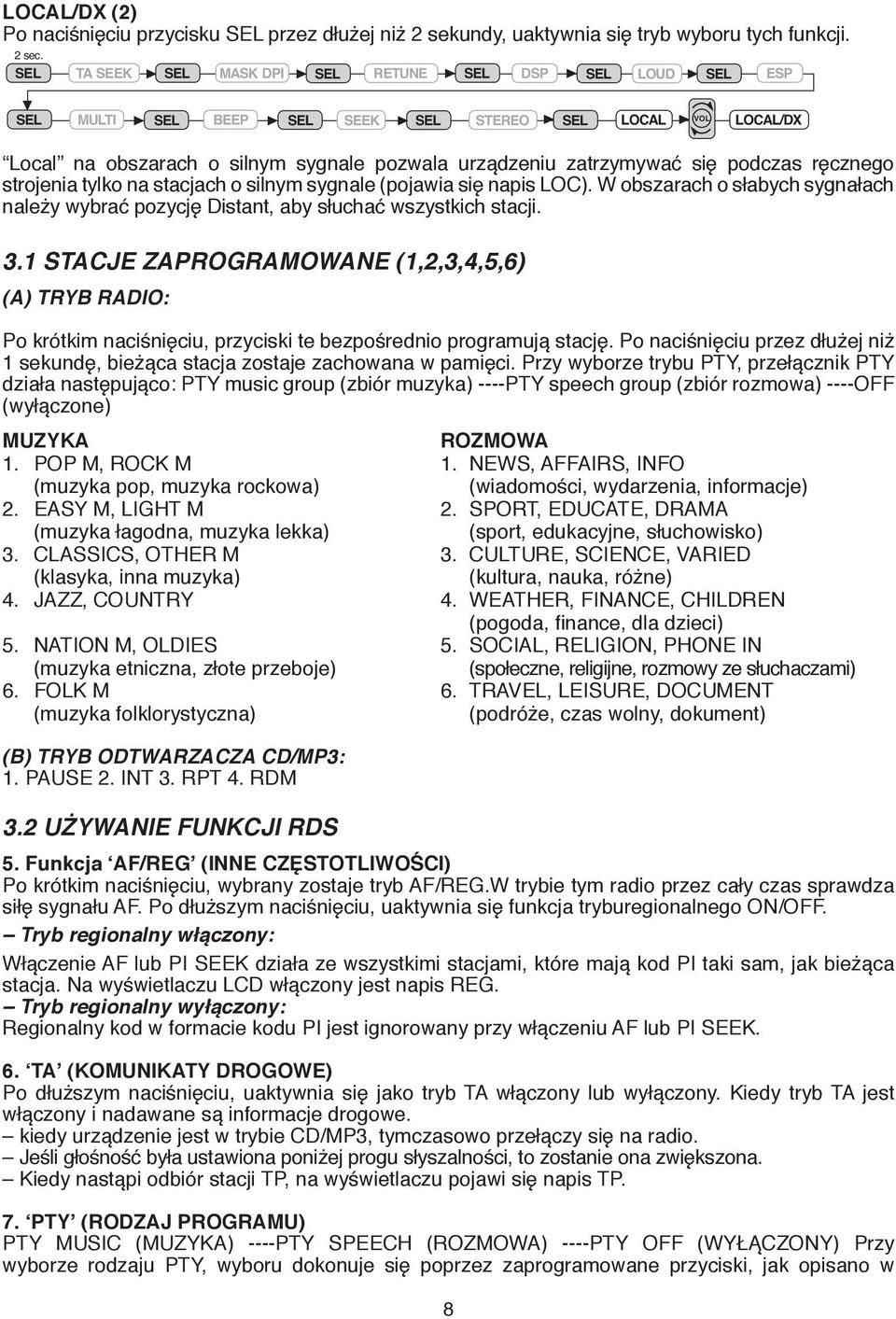

8 LOCAL/DX (2) Po naciśnięciu przycisku przez dłużej niż 2 sekundy, uaktywnia się tryb wyboru tych funkcji. MULTI BEEP STEREO STEREO/MONO MULTI BEEP STEREO LOCAL LOCAL/DX Local na obszarach o silnym sygnale pozwala urządzeniu zatrzymywać się podczas ręcznego strojenia tylko na stacjach o silnym sygnale (pojawia się napis LOC). W obszarach o słabych sygnałach należy wybrać pozycję Distant, aby słuchać wszystkich stacji. 3.1 SCJE ZAPROGRAMOWANE (1,2,3,4,5,6) (A) TRYB RADIO: Po krótkim naciśnięciu, przyciski te bezpośrednio programują stację. Po naciśnięciu przez dłużej niż 1 sekundę, bieżąca stacja zostaje zachowana w pamięci. Przy wyborze trybu PTY, przełącznik PTY działa następująco: PTY music group (zbiór muzyka) ----PTY speech group (zbiór rozmowa) ----OFF (wyłączone) MUZYKA ROZMOWA 1. POP M, ROCK M 1. NEWS, AFFAIRS, INFO (muzyka pop, muzyka rockowa) (wiadomości, wydarzenia, informacje) 2. EASY M, LIGHT M 2. SPORT, EDUCATE, DRAMA (muzyka łagodna, muzyka lekka) (sport, edukacyjne, słuchowisko) 3. CLASSICS, OTHER M 3. CULTURE, SCIENCE, VARIED (klasyka, inna muzyka) (kultura, nauka, różne) 4. JAZZ, COUNTRY 4. WEATHER, FINANCE, CHILDREN (pogoda, finance, dla dzieci) 5. NATION M, OLDIES 5. SOCIAL, RELIGION, PHONE IN (muzyka etniczna, złote przeboje) (społeczne, religijne, rozmowy ze słuchaczami) 6. FOLK M 6. TRAVEL, LEISURE, DOCUMENT (muzyka folklorystyczna) (podróże, czas wolny, dokument) (B) TRYB ODTWARZACZA CD/MP3: 1. PAUSE 2. INT 3. RPT 4. RDM 3.2 UŻYWANIE FUNKCJI RDS 5. Funkcja AF/REG (INNE CZĘSTOTLIWOŚCI) Po krótkim naciśnięciu, wybrany zostaje tryb AF/REG. W trybie tym radio przez cały czas sprawdza siłę sygnału AF. Po dłuższym naciśnięciu, uaktywnia się funkcja trybu regionalnego. Tryb regionalny włączony: Włączenie AF lub PI działa ze wszystkimi stacjami, które mają kod PI taki sam, jak bieżąca stacja. Na wyświetlaczu LCD włączony jest napis REG. Tryb regionalny wyłączony: Regionalny kod w formacie kodu PI jest ignorowany przy włączeniu AF lub PI. 6. (KOMUNIKATY DROGOWE) Po dłuższym naciśnięciu, uaktywnia się jako tryb włączony lub wyłączony. Kiedy tryb jest włączony i nadawane są informacje drogowe. kiedy urządzenie jest w trybie CD/MP3, tymczasowo przełączy się na radio. Jeśli głośność była ustawiona poniżej progu słyszalności, to zostanie ona zwiększona. Kiedy nastąpi odbiór stacji TP, na wyświetlaczu pojawi się napis TP. 7. PTY (RODZAJ PROGRAMU) PTY MUSIC (MUZYKA) ----PTY SPEECH (ROZMOWA) ----PTY OFF (WYŁĄCZONY) Przy wyborze rodzaju PTY, wyboru dokonuje się poprzez zaprogramowane przyciski, jak opisano w

9 kluczu programowania. Przy wyborze PTY, radio rozpoczyna wyszukiwanie odpowiedniej informacji PTY I zatrzymuje się po wykryciu takiej informacji. 8. WYŚWIETLACZ (DISP) Po naciśnięciu tego przycisku tryb wyświetlacza przełącza się w następujący sposób. 1) W przypadku odbioru stacji RDS. TRYB RADIO PS ----CT ----FREQ ----PTY TRYB ODTWARZACZA CD/MP3 CDP ----CT ----PS ----FREQ ----PTY 2) W przypadku odbioru stacji bez RDS. TRYB RADIO FREQ (CZĘSTOTLIWOŚĆ) ----CLOCK (ZEGAR) ----NO PTY (BEZ PTY) TRYB ODTWARZACZA CD/MP3 CDP ----FREQ (CZĘSTOTLIWOŚĆ) ----CLOCK (ZEGAR) ----NO PTY (BEZ PTY) Każdy tryb wyświetlacza trwa kilka sekund, a następnie wraca do pierwszej pozycji. Uwagi: CT = zegar FREQ = częstotliwość CDP = odtwarzacz CD 9. PRZYCISK WYBORU TRYBU (MODE) Naciskając ten przycisk, użytkownik może wybrać. AUX/TUNER/CD-MP3/USB lub MMC/SD. 10. PRZYCISK WYBORU PASMA (BAND) Każde pasmo jest zmieniane cyklicznie przez naciskanie tego przycisku: FM1---FM2 ---FM STROJENIE AUTOMATYCZNE LUB RĘCZNE (FREQ UP LUB FREQ DOWN) (A) TRYB RADIO Po chwilowym naciśnięciu, przyciski te funkcjonują w trybie strojenia RĘCZNEGO. Przy naciśnięciu przez czas dłuższy niż 1 sekunda, funkcjonują w trybie strojenia (wyszukuj). (B) TRYB ODTWARZACZA CD/MP3 Po chwilowym naciśnięciu, funkcjonują w trybie TRACK UP or TRACK DOWN (następny/poprzedni utwór). Przy naciśnięciu przez czas dłuższy niż 1 sekunda, funkcjonują w trybie CUE lub REVIEW. 12. AUTOMATYCZNE STROJENIE Z WYSZUKIWANIEM (A/PS) Po krótkim naciśnięciu, radio wyszukuje zaprogramowanych stacji. Kiedy moc zasięgu jest większa niż graniczny poziom wstrzymania, to radio zatrzymuje się na zaprogramowanym numerze przez 5 sekund, a następnie wyszukuje od nowa. Przez naciśnięcie dłużej niż 1 sekundę, do odpowiednich numerów zaprogramowanych zostaje 6 stacji o najmocniejszym sygnale. Po ukończeniu operacji AS, radio wykonuje skan zaprogramowanych stacji. 13. AUTOMATYCZNE STEROWANIE STROJENIEM (SCAN) Przycisk ten działa jako RADIO SCAN (przegląd radia). Operacja ta przypomina normalne wyszukiwanie, z tą różnicą, że w trybie RADIO SCAN zatrzymuje się na każdej wykrytej stacji przez 5 sekund. 14. WYŚWIETLACZ LCD Wyświetlacz ciekłokrystaliczny pokazuje bieżący stan urządzenia oraz aktualnie aktywne funkcje. 15. PRZYCISK OTWARCIA PRZEDNIEGO PANELU Naciśnięcie tego przycisku otwiera panel.

10 3.3 POŁOŻENIE PRZYCISKÓW STEROWANIA CD PRZYCISK WYSZUKIWANIA UTWORU CD (CD TRACK/SEARCH) (11) WYSZUKIWANIE UTWORÓW DO PRZODU I DO TYŁU (lub zmiana piosenki) W czasie odtwarzania naciśnij przycisk SKIP ( oraz ) aby przejść do Ŝądanego utworu (piosenki)....utwór do tyłu ( )...utwór do przodu ( ) Naciśnij i przytrzymaj przycisk SKIP ( oraz ) w celu przewijania utworów z duŝą prędkością. Po odnalezieniu żądanego fragmentu należy zwolnić przycisk. Nastąpi powrót do normalnego odtwarzania. 16. KIESZEŃ CD 17. PRZYCISK WYSUNIĘCIA PŁYTY CD W celu wysunięcia płyty CD należy nacisnąć przycisk EJECT. 18. PRZYCISK PAUZY W czasie odtwarzana, naciśnij przycisk (18) PAU aby wstrzymać odtwarzanie. Po ponownym naciśnięciu nastąpi powrót do odtwarzania. 19. PRZYCISK INTRO (Przegląd wszystkich utworów) Po naciśnięciu tego przycisku, wyświetli się napis INT ON i odtworzone zostanie kilka pierwszych sekund każdego utworu na płycie. Po ponownym naciśnięciu tryb intro przejdzie w normalne odtwarzanie. 20. PRZYCISK POWTÓRZENIA Po naciśnięciu tego przycisku, wyświetla się RPT ON i nastąpi powtarzanie odtwarzania wybranego nagrania aż do odwołania tego polecenia przez powtórne naciśnięcie przycisku RPT 21. PRZYCISK WYBORU LOSOWEGO Po naciśnięciu tego przycisku, wyświetli się napis RDM ON i zamiast w normalnej kolejności, utwory z płyty zostaną odtworzone w kolejności losowej. Aby odwołać losowe odtwarzanie, należy ponownie nacisnąć przycisk RDM (21). 22, TRACK UP/DOWN ECT WYBÓR NASTĘPNEGO/POPRZEDNIEGO NAGRANIA: (w przypadku plików MP3) M5: 10 Utworów w dół / M6: 10 Utworów w górę 10

11 3.4 JAK WYBIERAĆ PLIKI MP3 1. Wyszukiwanie po numerze utworu (ścieżki dźwiękowej): Naciśnij A/PS, co uruchamia wyszukiwanie utworów. Naciśnij, zacznie mrugać pierwsza cyfra. Przekręć gałką w prawo lub w lewo, wybierz żądaną pierwszą cyfrę. Naciśnij, pierwsza cyfra została wybrana, zacznie mrugać druga cyfra. Przekręć gałką w prawo lub w lewo, wybierz odpowiednio 2-gą i 3-cią cyfrę. Automatycznie rozpocznie się wybrana piosenka. 2. Wyszukiwanie po nazwie katalogu MP3: Naciśnij dwukrotnie A/PS, co uaktywni wyszukiwanie plików. Naciśnij, zostanie wyświetlony pierwszy katalog. Przekręć gałką w prawo lub w lewo, wybierz żądany katalog. Naciśnij ponownie, co zaznaczy katalog i wyświetli pierwszą nazwę pliku. Przekręć gałką w prawo lub w lewo, wybierz żądany plik. Naciśnij, rozpocznie się wybrana piosenka. 3. Wyszukiwanie po nazwie lub części nazwy pliku MP3: Po 3-krotnym naciśnięciu A/PS 3 uruchomi się tryb wyszukiwania znaków literowych. Po naciśnięciu wyświetli się litera A. Przekręć gałką w prawo lub w lewo, wybierz żądaną literę. Naciśnij na dłużej niż 2 sekundy. Wyświetlone zostaną piosenki na wybraną literę. Przekręć gałką w prawo lub w lewo, wybierz żądaną piosenkę. Naciśnij, rozpocznie się wybrana piosenka. 3.5 GNIAZDO USB ORAZ CZYTNIK KART FLASZOWYCH SD/MMC Podłączenie do radia samochodowego przenośnego odtwarzacza MP3 oraz kart flaszowych: Aby podłączyć zewnętrzną pamięć typu Pen Driver skorzystaj z gniazda USB oznaczonego jako nr 24 na rysunku opisującym położenie przycisków. W przypadku podłączania karty flaszowej typu SD lub MMC należy skorzystać z czytnika kart oznaczonej jako nr 25 na rysunku opisującym położenie przycisków. Zarówno karty pamięci jak i pendrive należy bardzo delikatnie wkładać do gniazd USB/ czytnika by nie uszkodzić wewnętrznych elementów radia samochodowego. * WAŻNA INFORMACJA: Z POWODU WIELKIEGO ZRÓŻNICOWANIA PRODUKTÓW Z GNIAZDAMI USB, NA KARTY SD I MMC ORAZ ICH CZASAMI SPECYFICZNE FUNKCJE FABRYCZNE NIE MOZEMY ZAGWARANTOWAĆ, ŻE WSZYSTKIE URZĄDZENIA ZOSNĄ ROZPOZNANE, ANI, ŻE WSZYSTKIE OPCJE OBSŁUGI URZĄDZENIA DOSTĘPNE TEORETYCZNIE RZECZYWIŚCIE ZADZIAŁAJĄ. RESET Przycisk reset umieszczony jest na obudowie urządzenia. Przycisku tego należyużywać w następujących przypadkach: Pierwsza instalacja urządzenia po podłączeniu wszystkich kabli. Wszystkie przyciski przestały działać. Na wyświetlaczu pojawił się symbol błędu. RESET 11

12 4. DANE TECHNICZNE: CZĘŚĆ ODTWARZACZA CD/MP3 Stosunek sygnału do szumu > 60 db Separacja kanałów > 50 db (1kHz) Pasmo przenoszenia 20Hz -20 khz TUNER: Czułość 3 µv Oddzielenie stereo > 30 db Stosunek sygnału do szumu 50 db Zakres częstotliwości FM MHz WYJŚCIE LINIOWE: Moc wyjściowa Impedancja DANE OGÓLNE: Zasilanie Impedancja głośników Moc wyjściowa 350 mv 10k Om 13,8V, prąd stały (dopuszczalne 10,8-15,6V) 4 lub 8 Om. 40W x 4 kanały Uwaga: W związku z ulepszeniami dane techniczne i projekt mogą ulec zmianom bez powiadomienia. 12
