Opis uszkodzeń wagonów osobowych wchodzących w zakres części 1 przedmiotu zamówienia

Transkrypt

1 I. Nr wagonu typ XB Rok budowy 1990r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r. Obecne miejsce postoju Gdynia w zakres części 1 przedmiotu zamówienia Załącznik nr 7.1 do SIWZ 1. - zarysowania oraz wgniecenia na całej długości dachu od strony korytarza 2. - pogniecione rynienki nad drzwiami odskokowo przesuwnymi od strony korytarza 3. - rozerwany płat drzwi odskokowo przesuwnych od str. B brak możliwości otwarcia drzwi 4. - pogięta osłona stopnia i stopień przy drzwiach odskokowo przesuwnych str. B 5. - pogięty fartuch oraz owiewka przetwornicy 6. - uszkodzony amortyzator pionowy na wózku B 7. - porysowany bok wagonu na całej długości od strony przedziałów 8. - porysowane i wgnieciona owiewka od klimatyzacji 9. - brak 3szt. owiewek od strony przedziałów uszkodzony tester hamulca Mg wgnieciona obudowa przy włączniku hamulca szynowego urwana rączka tablicy wygięta rączka luzowania hamulca pogięta osłona stała na wózku A brak pokrywy maźnicy zestawu 2L i ścięte śruby w maźnicy oraz brak przeciwpoślizgu wygięty opornik na wózku A wymiana pakietów okiennych p.3, i p.5 (porysowane) uszkodzona osłona gniazdka 230V przy miejscu nr wymiana pakietu okiennego w p.8 (zaparowany) malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) wagon do sprawdzenia pod względem działania urządzeń elektrycznych oraz działania instalacji pneumatycznej. 51

2 II. Nr wagonu typ XB Rok budowy 1990r. Data Naprawy P r. Data wyłączenia z eksploatacji r głębokie porysowania oraz wgniecenie na całej długości poszycia malatury na zewnątrz wagonu od strony przedziałów 2. - drzwi odskokowo przesuwne od strony przedziałów str. B wgniecione i porysowane 3. - uszkodzone (rozerwane) poszycie dachu na długości około 3 m. Liczne wgniecenia na powierzchni dachu na całej długości po obu stronach 4. - wgnieciony słupek drzwiowy łączenie z poszyciem wagonu str. B 5. - przecięta uszczelka pionowa drzwi odskokowo - przesuwnych str. B 6. - porysowana malatura na owiewkach 7. - wyłupany materiał na powierzchni tocznej na zestawie kołowym 2P, 3P, 4P, 1P 8. - pordzewiałe testery hamulcowe Mg na zewnątrz wagonu 2szt przegięty żółw na dachu str. B powyginane rynienki nad drzwiami odskokowo przesuwnymi str. B brak żółtych listew przy schodach drzwi odskokowo przesuwnych powyrywane i uszkodzone mikro wyłączniki przy drzwiach czołowych powycinane uszczelki gumowe w drzwiach czołowych str. A i B nietypowy aparat papieru toaletowego w WC str. A nietypowy wieszak do ubrań w WC str. A brak odbijaka gumowego w WC str. A brak uchwytu muszlowego na drzwiczkach str. B uszkodzona instalacja w WC str. B nieszczelny układ wodny w WC str. B brak pasa zabezpieczającego sufit w WC str. B uszkodzone drzwi do przedziału nr wyrwana listwa maskująca przy rączce hamulca bezpieczeństwa brak wieszaka na ubrania p.5 1szt., p.2 1szt., p. inwalida 1szt nietypowy młotek bezp. p wyłupane wyłożenie przy siedzeniu nr brak urządzenia sterującego drzwi do przedziału inwalidy nietypowy wycieraczka na podłodze str. A brak karty MMC w rejestratorze ciśnień brak kwadratu w zamku drzwi do WC inwalidy brak osłony przy kwadracie w drzwiach czołowych str. A pomiary ostojnicy wagonu pomiary wózków rewizja zestawów kołowych naprawa układu hamulcowego naprawa aparatów cięgłowych uszkodzone zbiorniki sprężonego powietrza uszkodzone zderzaki brak 1 kamlock brak 1 gniazdka w przedziale nr brak 5 x młotka bezp brak 1 sterownika STI-3 w tablicy NN malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) wagon do sprawdzenia pod względem działania urządzeń elektrycznych oraz działania instalacji pneumatycznej. 52

3 III. Nr wagonu typ XB Rok budowy 1990r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r głębokie wyrwy i wgniecenia na całej długości wagonu od strony przedziałów 2. - wygięte i porysowane drzwi odskokowo przesuwne str. A i B 3. - pogięty stopień odchylny przy drzwiach odskokowo- przesuwnych str. A 4. - porysowane pakiety okienne: 1) w WC 1+1 2) przedziałach nr 1, 3, 4, 6, 7, 8, 10 3) od strony korytarza p.7,8,9, uszkodzony amortyzator pionowy na wózku B 6. - wgnieciony łącznik stabilizacyjny belki bujakowej B 7. - pogięta osłona stała (fartuch) 8. - pogięta owiewka przetwornicy oraz owiewka urządzenia rozdzielczego WN 9. - wgnieciony dach między p. 5 i 6 od strony korytarza odpryski i wgniecenia przy drzwiach odskokowo-przesuwnych str. B brak kaptura na rurze spustu nieczystości odklejone wyłożenie w korytarzu str. A rysa na drzwiach czołowych na wysokości mostka przejściowego str. A brak osłony wlotu powietrza w p.1 i w szafie elektrycznej oraz nietypowa p uszkodzone drzwi przedział nr nietypowy młotek bezpieczeństwa p.9 oraz p nietypowy trzymak do papieru w WC brak łabędzia do klapy sufitowej w WC str. B wyłupane wyłożenie sufitu w WC str. B ślady nieszczelności w układzie wodnym w WC str. B wgnieciona osłona parownika na podwoziu brak 2 szt. młotków bezpieczeństwa malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4)- 24. wagon do sprawdzenia pod względem działania urządzeń elektrycznych oraz działania instalacji pneumatycznej. 53

4 IV. Nr wagonu typ XB Rok budowy 1990r. Data Naprawy P r. Data wyłączenia z eksploatacji r. 1. Wózek Nr 102/90 od strony hamulca ręcznego A - Urwany wspornik prowadzenia zestawu kołowego nr 2, po przeciwnej stronie tego samego zestawu występują pęknięcia wspornika pozostałe do wzmocnienia 2. Wózek Nr 101/90 strona B - Na trzecim zestawie kołowym pęknięty lewy wspornik prowadzenia zestawu kołowego pozostałe wsporniki do wzmocnienia. 1) - brak przelotu WN 2) - brak sprzęgu WN 1szt. 3) - brak gniazd: ASK I ASG 4) - uszkodzony wspornik prowadnika sprężystego 3szt. 5) - brak 2 x sprzęgów WN 6) - brak 2x łączników WN 7) - brak 2 x zamków w WC 8) - brak 1 szyby w drzwiach korytarza 9) - brak 1 osłony klimatyzacji 10) - brak 1 drzwiczek przy odłączeniu mieczowym 54

5 w zakres części 2 przedmiotu zamówienia Załącznik nr 7.2 do SIWZ Nr wagonu typ 152A Rok budowy 1997r. Data Naprawy P r. Data wyłączenia z eksploatacji r. 1. Wózek A Nr ) - skrzywiona płoza hamulca szynowego 2) - uszkodzone tarcze hamulcowe (wyszczerbione 5 szt.) 3) - uszkodzone obrzeża monobloków na dwóch zestawach 4) - pogięte rurki na wózku 5) - zestawy kołowe do reprofilacji 6) - rama wózka do pomiaru geometrii i ewentualnej naprawy 7) - ślady uderzeń na wózku 2. Wózek B Nr Pudło wagonu: 1) - wgnieciony krawędź ściany czołowej (około 20cm x15cm) 2) - urwana wtyczka UIC (brak) 3) - uszkodzona puszka ASG 4) - uszkodzony wałek pionowy i jego mocowanie 5) - brak zderzaka, urwane śruby 6) - brak rolki odbijaka wózka 7) - uszkodzony wykład sprzęgu śrubowego 8) - zdemontowana osłona zbiornika wc (umieszczona w środku w wagonie) 9) - ślady uderzenia na ostoi wagonu oraz na krzywce str. A 10) - pogięte orurowanie na podwoziu 11) - odkształcona ostoja wagonu 12) - urządzenia zderzne i cięgłowe do demontażu i weryfikacji wraz z naprawą bądź wymianą 13) - czopy skrętu strona A i B uszkodzone 14) - brak gniazda ASK 15) - brak 1x kamlock 16) - brak 4 x stolików w oparciach siedzeń 17) - brak 1 x drzwi przejściowych 18) - malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 55

6 w zakres części 3 przedmiotu zamówienia Załącznik nr 7.3 do SIWZ Nr wagonu typ Z2A Rok budowy 1991r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r. Stwierdzone braki uszkodzenia: 1. - uszkodzone poszycie wagonu ( ściana czołowa, pofalowany poszycie dachu) 2. - uszkodzone odprowadzenie fekalii 3. - porwane przewody elektryczne 4. - pogięta obudowa zbiornika na fekalia 5. - uszkodzony amortyzator pionowy na wózku A 6. - uszkodzone mocowanie amortyzatora 7. - uszkodzony stopień wejściowy str. A 8. - wgięta rama wózka str. A 9. - uszkodzone zestawy kołowe uszkodzone tarcze hamulcowe szt. 2 (wyłamane) uszkodzony czop skrętu str. A uszkodzone maźnice szt. 2 str. A uszkodzony prowadnik hamulca szynowego szt uszkodzony imak hamulcowy szt uszkodzony odbijak na pudle uszkodzona wtyczka sprzęgu UIC szt uszkodzone zderzaki szt. 2 (pogięte) brak 2 x łączników WN brak 1 x sprzęgu WN brak 2 x gniazd ASG brak 1 x rolety w przedziale nr 8 (komplet) uszkodzona 1 x roleta w przedziale nr brak 13 szt. wieszaków uszkodzona cewka hamulca magnetycznego malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 56

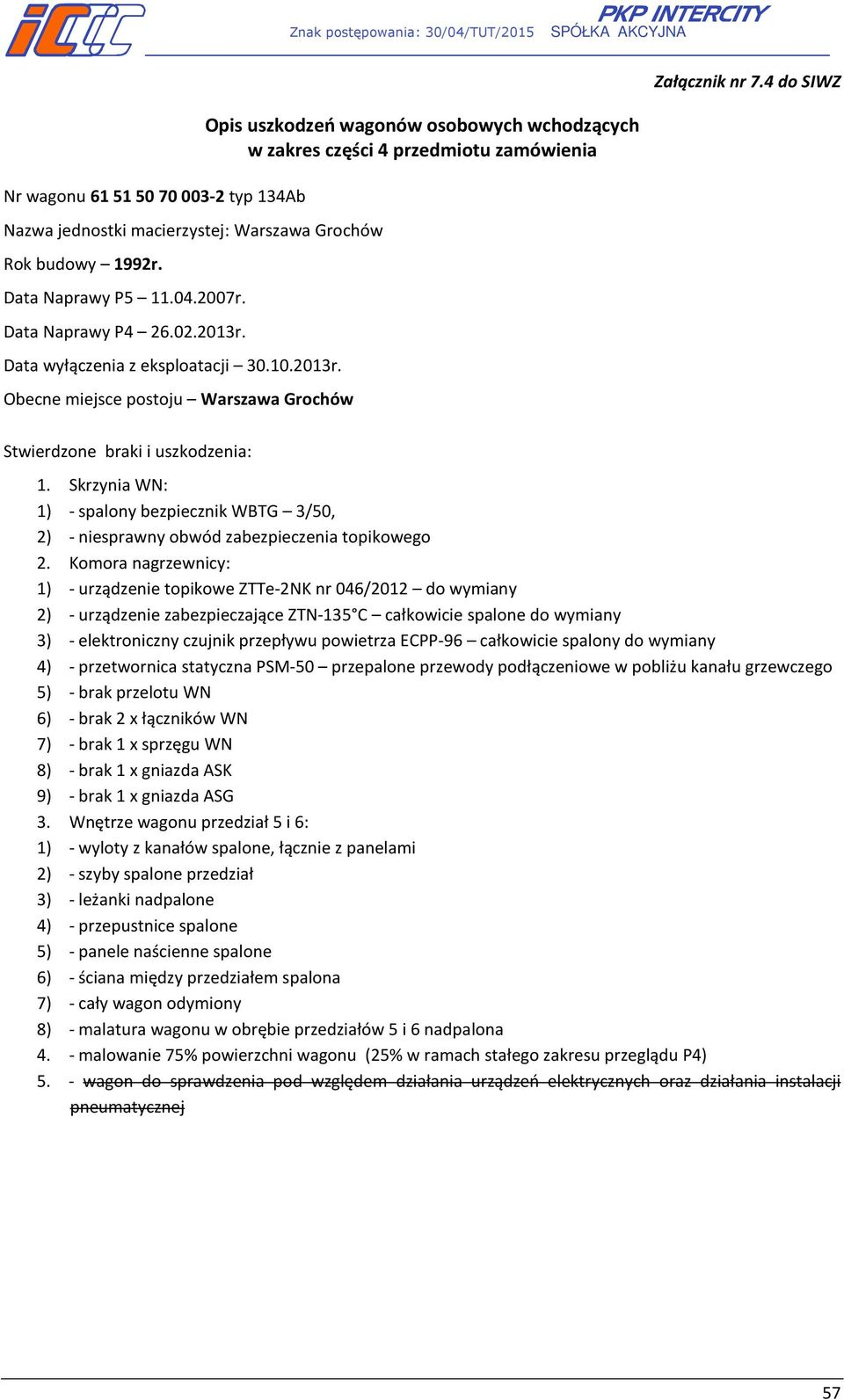

7 Nr wagonu typ 134Ab Rok budowy 1992r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r. w zakres części 4 przedmiotu zamówienia Załącznik nr 7.4 do SIWZ 1. Skrzynia WN: 1) - spalony bezpiecznik WBTG 3/50, 2) - niesprawny obwód zabezpieczenia topikowego 2. Komora nagrzewnicy: 1) - urządzenie topikowe ZTTe-2NK nr 046/2012 do wymiany 2) - urządzenie zabezpieczające ZTN-135 C całkowicie spalone do wymiany 3) - elektroniczny czujnik przepływu powietrza ECPP-96 całkowicie spalony do wymiany 4) - przetwornica statyczna PSM-50 przepalone przewody podłączeniowe w pobliżu kanału grzewczego 5) - brak przelotu WN 6) - brak 2 x łączników WN 7) - brak 1 x sprzęgu WN 8) - brak 1 x gniazda ASK 9) - brak 1 x gniazda ASG 3. Wnętrze wagonu przedział 5 i 6: 1) - wyloty z kanałów spalone, łącznie z panelami 2) - szyby spalone przedział 3) - leżanki nadpalone 4) - przepustnice spalone 5) - panele naścienne spalone 6) - ściana między przedziałem spalona 7) - cały wagon odymiony 8) - malatura wagonu w obrębie przedziałów 5 i 6 nadpalona 4. - malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 5. - wagon do sprawdzenia pod względem działania urządzeń elektrycznych oraz działania instalacji pneumatycznej 57

8 Nr wagonu typ 139A Rok budowy 1993r. Data Naprawy P r. Data wyłączenia z eksploatacji r. w zakres części 5 przedmiotu zamówienia Załącznik nr 7.5 do SIWZ Stwardzone braki i uszkodzenia: 1. - wycięte przewody w szafie NN kros górny i dolny 2. - wycięte przewody nad hamulcem ręcznym 3. - pokrzywiona 1 szt. owiewki na podwoziu 4. - wgnieciona obudowa zbiornika na fekalia (około 0,3 m) 5. - uszkodzone amortyzatory nadmaźnicze 6. - wykładzina podłogowa 10% do wymiany 7. - uszkodzone 3 szyby drzwi czołowych 8. - uszkodzone 2 okna uchylne 9. - uszkodzona 1 szyba drzwi wejściowych brak przetwornicy statycznej PSM 6,5 kw brak cylindra hamulcowego brak 1 linki hamulca ręcznego zdekompletowany zawór upustowy powietrza brak węża do hamulca szynowego (do siłowników) brak gniazda hamulca szynowego brak urz. wybiorcze w skrzyni WN brak 2 x sprzęgów ASWP brak kabla przelotu + 2x mostki brak 2x puszek ASK brak 2x puszek ASG brak owiewki odłącznika skrzyni akumulatorów brak 4 x ramek filtrów powietrza brak 4 x wyświetlacz zew. do poziomu wody brak 1 x pakietu okienna awaryjnego brak 2 x pakietu okiennego przedziałowego brak 2 x mechanizmów drzwi czołowych brak 1 x modułu toalety zamkniętego systemu WC brak 2 x manometrów tablicy pneumatycznej drzwi bocznych brak siłownika dolnego drzwi bocznych brak 2 kpl. zamków oraz klamki drzwi czołowych brak 2 stolików podłokietnika z mechanizmem (duże) brak 3 stolików małych wraz z mechanizmami brak 1 podłokietnika brak 14 kpl. zamków szafek brak 1 osłony zasobnika na ręczniki papierowe 58

9 36. - brak 1 kosza brak 2 sprzęgów UIC brak 4 regulatorów RD brak 1 odłącznika blokady drzwi brak 4 wył. S 302 przekaźnika ciśnienia w tablicy brak akumulatora rejestratora ciśnienia PWBL00G brak 3 płyt sterujących (KS 3, 4, 10) brak 7 lampek do czytania brak 2 wyłączników lampek brak 1 tablicy przedziałowej brak sterownika tablic inform. STK 3 bądź nowszego brak 1 lampki syg. końca poc brak 3 przekaźników 3 PDT brak 1 lampki defektoskopowej WC brak 1 przekaźnika PC brak 2 kpl. zamków drzwi WC brak sterownika klimatyzacji brak 1 sterownika Enika brak mikrofonu wzmacniacza WWA brak 4x roleta dziennych brak 2 x zaślepek Kamlok brak 4 x głośników brak 3 x przetwornic do halogenów 24/ brak 2 x szyb w ściance do przedziału brak 2 x łączników zdalnych zamykania drzwi boczne brak 2 x tablicy sterujących drzwi boczne malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 59

10 Nr wagonu typ 141A Rok budowy 1991r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r. Stwierdzone braki uszkodzenia: w zakres części 6 przedmiotu zamówienia Załącznik nr 7.6 do SIWZ 1. - brak kompaktu WC (semco) str. B z oprzyrządowaniem + sterowniki 2. - brak sterownika ogrzewania STK 3. - brak sterownika tablic relacyjnych R&G wraz z oprzyrządowaniem 4. - wypalony fotel m nadtopione wyłożenie panelowe (cały korytarz) i przedsionek str. B do wymiany 6. - całkowita odbudowa: przedsionka str. A, WC strona A, przedziały od 1 do wymiana kpl. Instalacji elektrycznej przedsionka str. A + korytarz 8. - wymiana kpl. Instalacji hydraulicznej str. A 9. - przedsionek str. A (do wymiany drzwi szczytowe, boczne z oprzyrządowaniem i sterowaniem) wymiana lamp oświetleniowych w całym wagonie 100% wymiana pakietów okiennych i ram okiennych w całym wagonie 100% wymiana luster przedziałowych w całym wagonie 100% wymiana wykładziny w całym wagonie 100% wymiana tapicerki w całym wagonie 100% wymiana wyłożenia panelowego w korytarzu i przedziałach od 1 do wymiana poszycia pudła od czoła wagonu do 1 przedziału włącznie str. A wymiana tablicy RG str. A odbudowa przejścia międzywagonowego str. A brak sprzęgów WN wymiana tabliczek rezerwacji brak 3 x dekla maźnicy malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 60

11 Nr wagonu typ WR Rok budowy 1989r. Data Naprawy P r. Data Naprawy P r. Data wyłączenia z eksploatacji r. Stwierdzone uszkodzenia: w zakres części 7 przedmiotu zamówienia 1. Wózek A Nr 029 typ GP200XB od strony hamulca ręcznego 1) - wygięta rama hamulca szynowego 2) - uszkodzone tarcze hamulcowe 3) - uszkodzone obrzeża monobloków 4) - pogięte drążki regulacyjne 5) - amortyzatory do weryfikacji po demontażu na stanowisku naprawczym 6) - rama wózka do pomiaru geometrii Załącznik nr 7.7 do SIWZ 2. Pudło wagonu 1) - wgnieciony szczyt pudła wagonu na wysokości dachu i ostojnicy str. A 2) - uszkodzona (wgięta) ostoja na wysokości ogranicznika odbijaka wózka str. A 3) - uszkodzony mostek przejściowy (pogięty) str. A 4) - uszkodzone mocowanie haka cięgłowego str. A 5) - wstępne pomiary wskazują odkształcenia ostoi wagonu w płaszczyźnie poziomej (więcej niż 10mm). 6) - urządzenia zderzne i cięgłowe do demontażu i weryfikacji 7) - czopy skrętu strona A i B do sprawdzenia 8) - malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 61

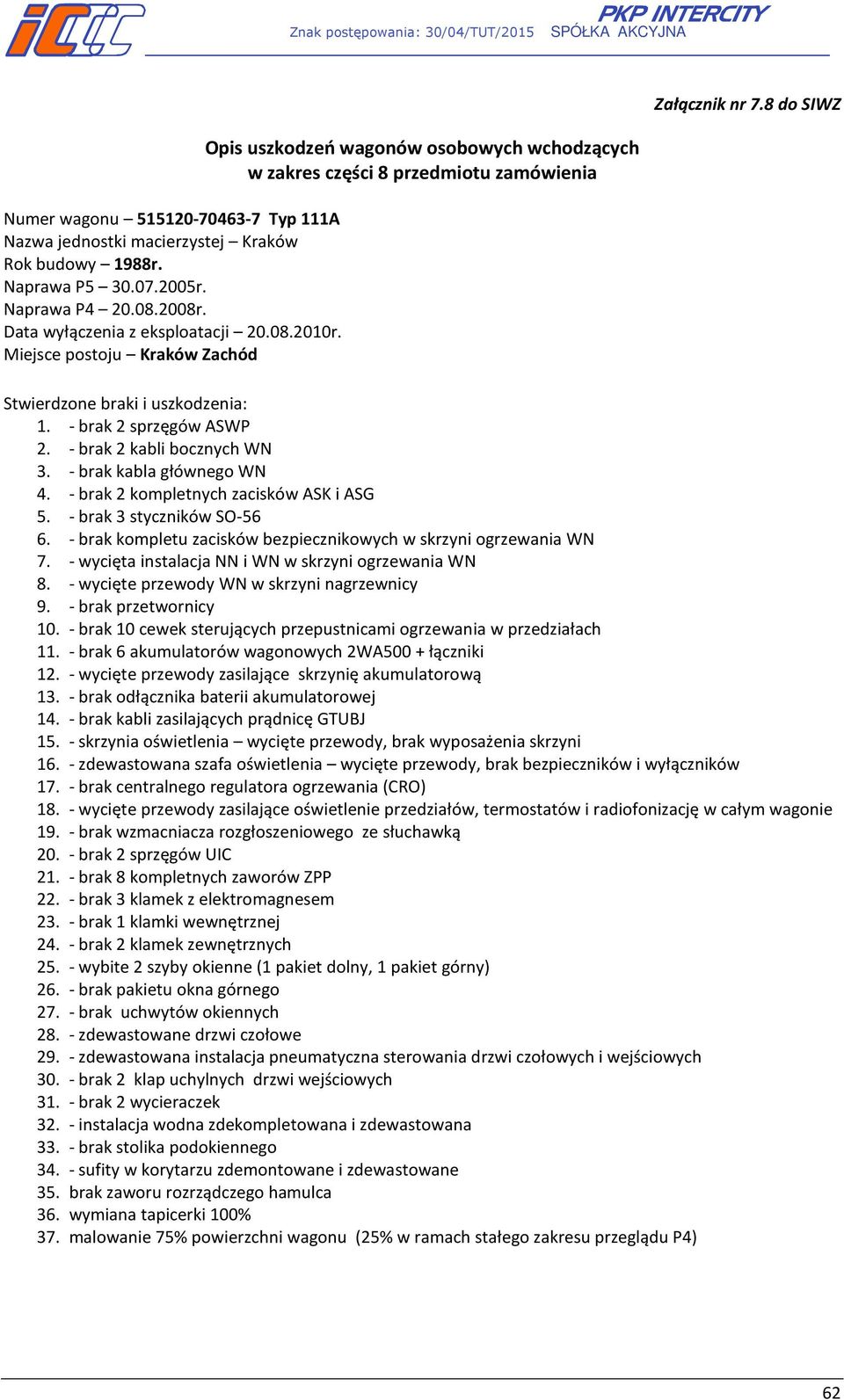

12 Numer wagonu Typ 111A Nazwa jednostki macierzystej Kraków Rok budowy 1988r. Naprawa P r. Naprawa P r. Data wyłączenia z eksploatacji r. Miejsce postoju Kraków Zachód w zakres części 8 przedmiotu zamówienia Załącznik nr 7.8 do SIWZ 1. - brak 2 sprzęgów ASWP 2. - brak 2 kabli bocznych WN 3. - brak kabla głównego WN 4. - brak 2 kompletnych zacisków ASK i ASG 5. - brak 3 styczników SO brak kompletu zacisków bezpiecznikowych w skrzyni ogrzewania WN 7. - wycięta instalacja NN i WN w skrzyni ogrzewania WN 8. - wycięte przewody WN w skrzyni nagrzewnicy 9. - brak przetwornicy brak 10 cewek sterujących przepustnicami ogrzewania w przedziałach brak 6 akumulatorów wagonowych 2WA500 + łączniki wycięte przewody zasilające skrzynię akumulatorową brak odłącznika baterii akumulatorowej brak kabli zasilających prądnicę GTUBJ skrzynia oświetlenia wycięte przewody, brak wyposażenia skrzyni zdewastowana szafa oświetlenia wycięte przewody, brak bezpieczników i wyłączników brak centralnego regulatora ogrzewania (CRO) wycięte przewody zasilające oświetlenie przedziałów, termostatów i radiofonizację w całym wagonie brak wzmacniacza rozgłoszeniowego ze słuchawką brak 2 sprzęgów UIC brak 8 kompletnych zaworów ZPP brak 3 klamek z elektromagnesem brak 1 klamki wewnętrznej brak 2 klamek zewnętrznych wybite 2 szyby okienne (1 pakiet dolny, 1 pakiet górny) brak pakietu okna górnego brak uchwytów okiennych zdewastowane drzwi czołowe zdewastowana instalacja pneumatyczna sterowania drzwi czołowych i wejściowych brak 2 klap uchylnych drzwi wejściowych brak 2 wycieraczek instalacja wodna zdekompletowana i zdewastowana brak stolika podokiennego sufity w korytarzu zdemontowane i zdewastowane 35. brak zaworu rozrządczego hamulca 36. wymiana tapicerki 100% 37. malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 62

13 w zakres części 9 przedmiotu zamówienia Załącznik nr 7.9 do SIWZ I. Numer wagonu Typ YB Nazwa jednostki macierzystej Kraków Rok budowy 1978r. Naprawa P r. Naprawa P r. Data wyłączenia z eksploatacji r. Miejsce postoju Kraków 1. - brak kompletnych zaworów ZPP-8szt 2. - brak słuchawki wzmacniacza 3. - zaparowana szyba w przedsionku 4. - uszkodzona tapicerka zagłówek, podłokietnik przedz wycięte przewody niskiego napięcia w szafie oświetleniowej 6. - wycięte przewody zasilające, 7. - uszkodzony regulator napięcia 8. - brak przewodu głównego WN i 2 szt. mostków poprzecznych 9. - brak 2 szt. sprzęgów ASWP zdewastowane puszki ASK i ASG malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) II. Numer wagonu Typ 111A Nazwa jednostki macierzystej Wroclaw Rok budowy 1983r. Naprawa P r. Naprawa P r. Data wyłączenia z eksploatacji r. Miejsce postoju Wrocław 1. - brak kompletnych zaworów ZPP-8szt 2. - brak przewodu UIC 1 szt 3. - zdewastowana instalacja oświetleniowa wagonu ( wycięte przewody w przedsionkach) 4. - drzwi wejściowe str. A zdewastowane, brak klamek z elektromagnesem 5. - brak sprzęgu wzmacniacza 1 szt 6. - zdewastowana, wycięta instalacja tablicy NN 7. - zdewastowana instalacja sterowania drzwi czołowych i wejściowych- malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 63

14 III. Numer wagonu typ 111A Nazwa jednostki macierzystej Wrocław Rok budowy 1983r. Data Naprawa P r. Data Naprawa P r. Data wyłączenia z eksploatacji r. Obecne miejsce postoju Wrocław 1. - wycięte przewody zasilające skrzynie akumulatorową 2. - zdewastowane drzwi czołowe 3. - zdekompletowana instalacja pneumatyczna sterowania drzwi czołowych i wejściowych 4. - brak przewodów UIC 2 szt zdekompletowana instalacja wodna strona B 6. - brak zamków drzwi 7. - brak kompletnych zaworów ZPP 6 szt zdewastowana i wycięta instalacja tablicy NN 9. - brak sterownika wskaźnika poziomu wody 2 szt uszkodzony wał Cardana uszkodzony wspornik i obejma wału Cardana uszkodzona prądnica opaska mocująca, przewody i puszka przewodów brak regulator osiowy RAPID uszkodzone puszki 230V i 24V uszkodzona przekładnia ogrzewania i tablica uszkodzona przekładnia hamulca uszkodzone przetarte pudło ostoja w środkowej części na długości 5 m.- malowanie 75% powierzchni wagonu (25% w ramach stałego zakresu przeglądu P4) 64
