1 U S Ł U G I P R O J E K T O W E I N S T A L A C J I E L E K T R Y C Z N Y C H inż. K. Koczwańska - Trafiałek Opole, ul. J. Bytnara Rudego 11F / 4 tel ; fax ; tel.kom ; koczw@atol.com.pl M E T R Y K A P R O J E K T U Temat : PBW - wewnętrznych instalacji elektrycznych Obiekt : Restauracja z zapleczem gastronomicznym i hotelowym Adres: Opole ; dz.52 k.m.1 obręb Grudzice Inwestor: Usługi Gastronomiczne i Cateringowe Paweł Oborski Opole, ul. Krzemieniecka 3/8 Projektant : Sprawdził : inż. Krystyna Koczwańska ; upr.287/76 Op. inż. Andrzej Zwoźniak ; upr.267/87op. Zawartość opracowania: I. OPIS TECHNICZNY 7 stron II. III. IV. OBLICZENIA TECHNICZNE - 2 str. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA SPIS RYSUNKÓW V. RYSUNKI 13 szt. Opole, czerwiec, 2010r.

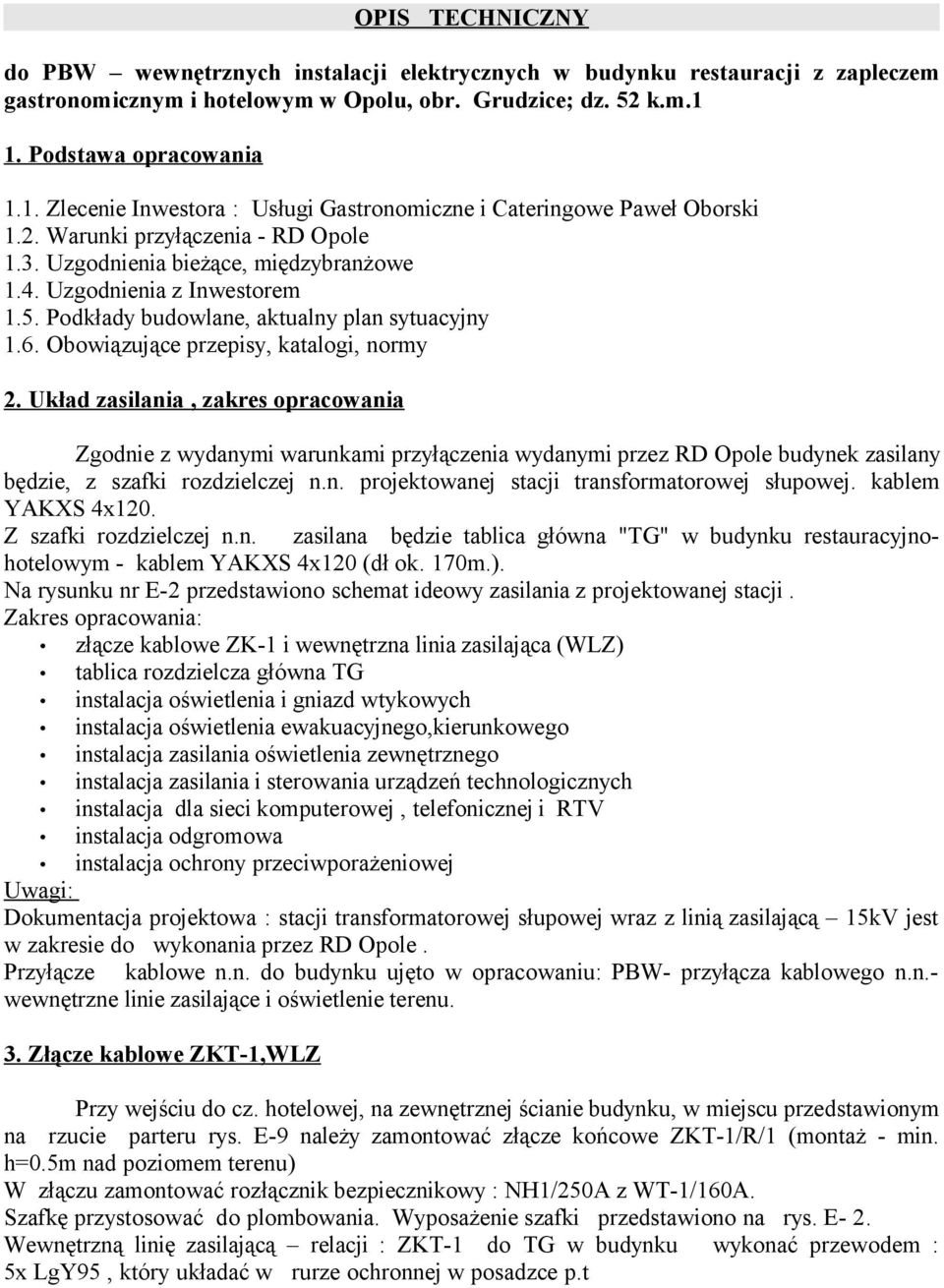

2 OPIS TECHNICZNY do PBW wewnętrznych instalacji elektrycznych w budynku restauracji z zapleczem gastronomicznym i hotelowym w Opolu, obr. Grudzice; dz. 52 k.m.1 1. Podstawa opracowania 1.1. Zlecenie Inwestora : Usługi Gastronomiczne i Cateringowe Paweł Oborski 1.2. Warunki przyłączenia - RD Opole 1.3. Uzgodnienia bieżące, międzybranżowe 1.4. Uzgodnienia z Inwestorem 1.5. Podkłady budowlane, aktualny plan sytuacyjny 1.6. Obowiązujące przepisy, katalogi, normy 2. Układ zasilania, zakres opracowania Zgodnie z wydanymi warunkami przyłączenia wydanymi przez RD Opole budynek zasilany będzie, z szafki rozdzielczej n.n. projektowanej stacji transformatorowej słupowej. kablem YAKXS 4x120. Z szafki rozdzielczej n.n. zasilana będzie tablica główna "TG" w budynku restauracyjnohotelowym - kablem YAKXS 4x120 (dł ok. 170m.). Na rysunku nr E-2 przedstawiono schemat ideowy zasilania z projektowanej stacji. Zakres opracowania: złącze kablowe ZK-1 i wewnętrzna linia zasilająca (WLZ) tablica rozdzielcza główna TG instalacja oświetlenia i gniazd wtykowych instalacja oświetlenia ewakuacyjnego,kierunkowego instalacja zasilania oświetlenia zewnętrznego instalacja zasilania i sterowania urządzeń technologicznych instalacja dla sieci komputerowej, telefonicznej i RTV instalacja odgromowa instalacja ochrony przeciwporażeniowej Uwagi: Dokumentacja projektowa : stacji transformatorowej słupowej wraz z linią zasilającą 15kV jest w zakresie do wykonania przez RD Opole. Przyłącze kablowe n.n. do budynku ujęto w opracowaniu: PBW- przyłącza kablowego n.n.- wewnętrzne linie zasilające i oświetlenie terenu. 3. Złącze kablowe ZKT-1,WLZ Przy wejściu do cz. hotelowej, na zewnętrznej ścianie budynku, w miejscu przedstawionym na rzucie parteru rys. E-9 należy zamontować złącze końcowe ZKT-1/R/1 (montaż - min. h=0.5m nad poziomem terenu) W złączu zamontować rozłącznik bezpiecznikowy : NH1/250A z WT-1/160A. Szafkę przystosować do plombowania. Wyposażenie szafki przedstawiono na rys. E- 2. Wewnętrzną linię zasilającą relacji : ZKT-1 do TG w budynku wykonać przewodem : 5x LgY95, który układać w rurze ochronnej w posadzce p.t

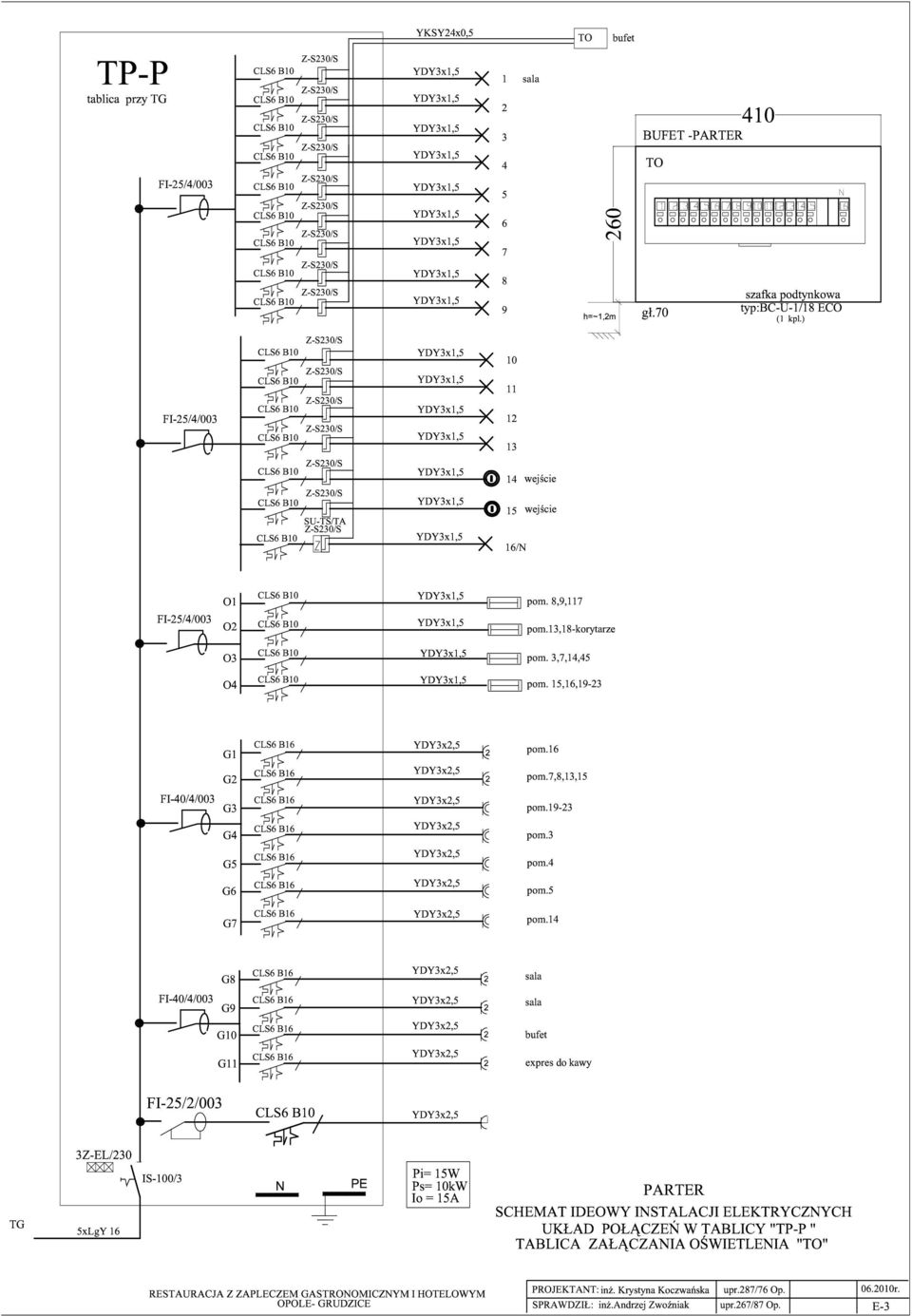

3 2 4. Tablica rozdzielcza główna "TG", tablice rozdzielcze piętrowe Tablica TG została zlokalizowana na parterze - w korytarzu budynku. Z tablicy TG zasilane i zabezpieczone są obwody tablic piętrowych, instalacji komputerowej,wentylacji i klimatyzacji, ewakuacyjnego i zewnętrznego. Wyłącznik główny WG ppoż wyposażony jest w cewkę wyzwalacza wzrostowego. Ręczny wyłączniki ppoż usytuowano przy wejściu głównym "W ppoż /1 " do budynku oraz Wppoż/2 przy wejściu do cz. hotelowej. Układ połączeń w tablicy przedstawiono na rys. E-2, a na rzucie podstawowym parteru budynku, rys. nr E-10, przedstawiono miejsce usytuowania rozdzielni. Z tablicy zasilane będą: oświetlenie zewnętrzne terenu tablice piętrowe TP-P, TP-1 rozdzielnice technologiczne T-K,T-W,T-Kotł.,T-H instalacja oświetlenia ewakuacyjnego,kierunkowego instalacja dedykowana dla sieci komputerowej obwody zasilania centrali telefonicznej Aparatura łączeniowa, zabezpieczająca i sterownicza winna spełniać wymagania techniczne przystosowane do łączenia na szynie TH35. Tablice rozdzielcze piętrowe "TP-P"-parter i "TP-1"-na poddaszu przedstawiono na rys.:e-3,e-4. Miejsca usytuowania tablic przedstawiono - na rys. E- 10,11. Z tablic zasilane będą obwody instalacji oświetleniowej i instalacji gniazd wtyczkowych 230V na danej kondygnacji. Tablice wyposażono w wyłącznik główny tablicowy oraz wyłączniki ochronne różnicowoprądowe. 5.Instalacja oświetlenia i gniazd wtykowych 230V. Na podstawie wymaganego natężenia oświetlenia wg obowiązującej normy PN-EN oraz aranżacji wnętrz zostały dobrane oprawy oświetleniowe. W pomieszczeniach technologicznych, sanitarnych i korytarzach dobrano typy opraw dostosowując ich ilość do wymaganego natężenia oświetlenia. Typy opraw podano na rzutach podstawowych budynku. Oprawy oświetleniowe w głównym pomieszczeniu restauracji oraz na zewnątrz budynku załączane będą z tablicy TO umieszczonej w bufecie. W pomieszczeniu restauracji przewidziano wypusty oświetleniowe, a ostateczny dobór opraw należy ustalić w trakcie aranżacji wnętrza z inwestorem i architektem wnętrz. Wszystkie oprawy muszą być atestowane. Dla załączania oświetlenia w korytarzach, pomieszczeniach sanitarnych ogólnych zastosować czujki ruchu. Osprzęt ma posiadać: w wykonaniu zwykłym stopień ochrony IP 2X, w wykonaniu szczelnym minimum IP44, wytrzymałość elektryczną izolacji 2kV, a ich wykonanie ma być z materiałów niepalnych lub niepodtrzymujących płomienia. Należy stosować sprzęt instalacyjny w wykonaniu: natynkowym do instalacji na tynku, murze, drewnie, nad stropem podwieszonym podtynkowym i wtynkowym

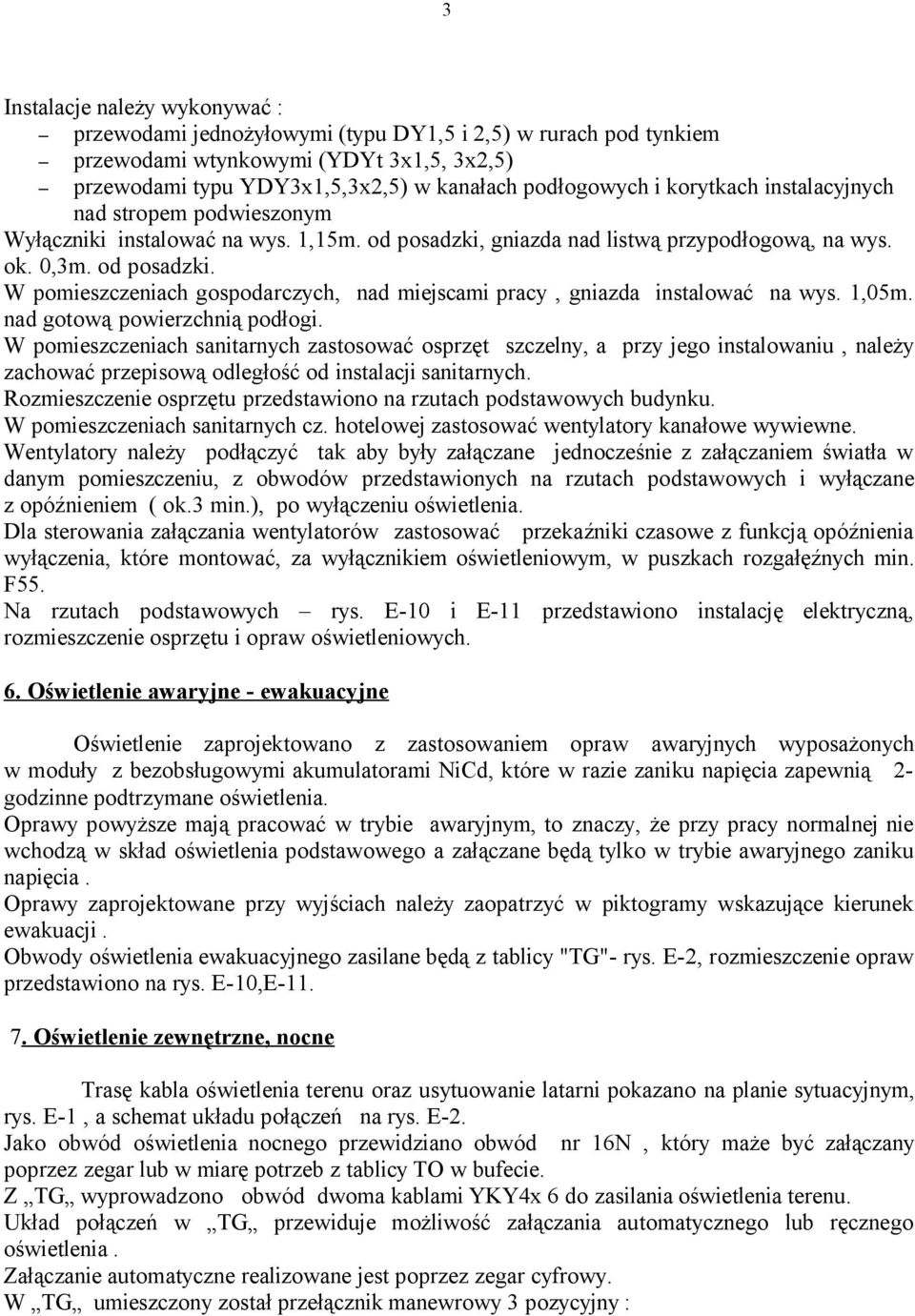

4 3 Instalacje należy wykonywać : przewodami jednożyłowymi (typu DY1,5 i 2,5) w rurach pod tynkiem przewodami wtynkowymi (YDYt 3x1,5, 3x2,5) przewodami typu YDY3x1,5,3x2,5) w kanałach podłogowych i korytkach instalacyjnych nad stropem podwieszonym Wyłączniki instalować na wys. 1,15m. od posadzki, gniazda nad listwą przypodłogową, na wys. ok. 0,3m. od posadzki. W pomieszczeniach gospodarczych, nad miejscami pracy, gniazda instalować na wys. 1,05m. nad gotową powierzchnią podłogi. W pomieszczeniach sanitarnych zastosować osprzęt szczelny, a przy jego instalowaniu, należy zachować przepisową odległość od instalacji sanitarnych. Rozmieszczenie osprzętu przedstawiono na rzutach podstawowych budynku. W pomieszczeniach sanitarnych cz. hotelowej zastosować wentylatory kanałowe wywiewne. Wentylatory należy podłączyć tak aby były załączane jednocześnie z załączaniem światła w danym pomieszczeniu, z obwodów przedstawionych na rzutach podstawowych i wyłączane z opóźnieniem ( ok.3 min.), po wyłączeniu oświetlenia. Dla sterowania załączania wentylatorów zastosować przekaźniki czasowe z funkcją opóźnienia wyłączenia, które montować, za wyłącznikiem oświetleniowym, w puszkach rozgałęźnych min. F55. Na rzutach podstawowych rys. E-10 i E-11 przedstawiono instalację elektryczną, rozmieszczenie osprzętu i opraw oświetleniowych. 6. Oświetlenie awaryjne - ewakuacyjne Oświetlenie zaprojektowano z zastosowaniem opraw awaryjnych wyposażonych w moduły z bezobsługowymi akumulatorami NiCd, które w razie zaniku napięcia zapewnią 2- godzinne podtrzymane oświetlenia. Oprawy powyższe mają pracować w trybie awaryjnym, to znaczy, że przy pracy normalnej nie wchodzą w skład oświetlenia podstawowego a załączane będą tylko w trybie awaryjnego zaniku napięcia. Oprawy zaprojektowane przy wyjściach należy zaopatrzyć w piktogramy wskazujące kierunek ewakuacji. Obwody oświetlenia ewakuacyjnego zasilane będą z tablicy "TG"- rys. E-2, rozmieszczenie opraw przedstawiono na rys. E-10,E Oświetlenie zewnętrzne, nocne Trasę kabla oświetlenia terenu oraz usytuowanie latarni pokazano na planie sytuacyjnym, rys. E-1, a schemat układu połączeń na rys. E-2. Jako obwód oświetlenia nocnego przewidziano obwód nr 16N, który maże być załączany poprzez zegar lub w miarę potrzeb z tablicy TO w bufecie. Z TG wyprowadzono obwód dwoma kablami YKY4x 6 do zasilania oświetlenia terenu. Układ połączeń w TG przewiduje możliwość załączania automatycznego lub ręcznego oświetlenia. Załączanie automatyczne realizowane jest poprzez zegar cyfrowy. W TG umieszczony został przełącznik manewrowy 3 pozycyjny :

5 4 - poz. A : załączenie automatyczne - poz. 0 : wyłączenie - poz. R : załączenie ręczne. Dla oświetlenia parkingu zastosowano wysokoprężne lampy sodowe o mocy 100W na słupach typu S-70Sw i wysięgnikach St-0,5m. Słupy oświetleniowe mają być wyposażone są w tabliczki bezpiecznikowe z zabezpieczeniem oprawy CLS6-C6A. Zasilanie od tabliczek do oprawy należy wykonać przewodem YDY 3x1,5 ułożonym wewnątrz słupa. Sieć oświetlenia terenu została ujęta w projekcie sieci zewnętrznych. 8. Instalacja zasilająca i sterownicza kotłowni,hydroforni Dla kotłowni zaprojektowano oddzielną tablicę T-Kotł. a dla hydroforni T-H. Z tablic zasilane będą pompy, oświetlenie, gniazda :1faz,. I 3-faz. do celów konserwacyjnych oraz regulatory systemowe. Przewody, o przekrojach podanych na rys. E-7, należy układać n.t. i w listwach elektroinstalacyjnych. Montaż tablic sterowniczych, urządzenia sterownicze, ich podłączenie, nastawy oraz uruchomienie układu może wykonać tylko specjalistyczna firma instalacyjna dostawca systemu. Do zasilania należy zastosować kable sterownicze ekranowane typu YKSLYekw 3x1,0, które układać n.t. - w listwach elektroinstalacyjnych. Do zasilania pompy hydroforowej usytuowanej w studni zastosować kabel YKXS3x4 układany w ziemi zgodnie z normą N SEP-E-004. Ostateczny układ zasilania i sterowania należy wykonać w oparciu o wytyczne firmy specjalistycznej wykonującej część technologiczną kotłowni. Schemat ideowy zasilania i sterowania przedstawiono na rys. E-7, trasy kabli, na rzucie podstawowym - rys. E Instalacja w cz. kuchennej i wentylacji -klimatyzacji W kuchni zaprojektowano tablicę rozdzielczą T-K, którą zasilić z TG. przewodem 5xLgY25 układanym w KR63n.t., nad stropem podwieszonym. Z tablicy rozdzielczej T-K, zasilane będą wszystkie obwody oświetleniowe pomieszczeń i gniazd wtykowych i obwody technologiczne części kuchennej. Rozmieszczenie urządzeń przedstawiono na planie sytuacyjnym : rys. E-9 a układ połączeń i wyposażenie tablicy na rys. E-5. Urządzenia technologiczne nie objęte niniejszym projektem należy podłączać do tablicy uwzględniając ich dane techniczne podane w instrukcji producenta. Z rozdzielni głównej zasilana jest tablica T-W1,2 dla zasilania obwodów klimatyzacji i wentylacji budynku. Tablice usytuowano na poddaszu w pomieszczeniach wentylatorni. Proponuje się montaż tablic typu BF-O-2/48-P, których wyposażenie i zasilanie urządzeń technologicznych dokona firma specjalistyczna serwis producenta wykonującą część wentylacyjno - klimatyzacyjną dla budynku. Montaż urządzeń i ich podłączenie oraz badania i rozruch wykona serwis producenta.

6 5 10. Instalacja elektryczna dedykowana dla sieci strukturalnej, osprzęt Z tablicy TG zasilana będzie sieć elektryczna dedykowana dla potrzeb zasilania komputerów i telefonów. Obwody sieci zasilającej zaprojektowano przewodami YDY3x2,5 układanymi n.t.- nad stropem podwieszonym i p.t. - w ścianach. Zestawy gniazd dla instalacji dedykowanej, montować na wys. 0,1-0,3m. od posadzki, obok gniazd sieci strukturalnej komputerowej i telefonicznej oraz gniazd dla instalacji elektrycznej. Do kompletnego zastawu gniazd (np prod. Legrand), wchodzą: 2 gniazda typu angielskiego i po dwa gniazda sygnałowe RJ45( na jedno stanowisko). Kolory gniazd sieciowych dla komputera winny być zróżnicowane. Zestaw gniazd winien być mocowany na wspólnej listwie wraz z gniazdami dla instalacji elektrycznej podstawowej. Przy podłączeniu należy zachować prawidłowy układ połączeń przewodów : L,N,PE ( tzn. patrząc od strony gniazda : bolec uziemienia na dole, faza po prawej stronie). Gniazda komputerowe w pomieszczeniach hotelowych zasilić bezpośrednio z tablic tych pomieszczeń. Schemat układu połączeń przedstawiono na rys. E-7, trasy przewodów i rozmieszczenie osprzętu na rys. E-9,E Instalacja okablowania strukturalnego dla sieci komputerowej i telefonicznej Zaprojektowano instalację dla okablowania strukturalnego w topologii gwiazdy, tzn. każde stanowisko komputerowe jest zasilane indywidualnie z istniejącego panela krosowniczego usytuowanego w pom. Zaplecza recepcji. Okablowanie strukturalne wykonane będzie czteroparową skrętką UTP4p. Kable układać w rurkach RL37,28,18 p.t., a w celu zachowania drożności rurek, należy w każdym odcinku ułożyć przewód pilotujący np. FeØ1. Orurowanie zakończyć przy każdym stanowisku puszką końcową p.t. umieszczoną na wys. ok.0,1 0,3 m od posadzki, przy gniazdach dla instalacji elektrycznej komputerowej. Do kompletnego zastawu gniazd (np prod. Legrand), wchodzą: gniazda typu angielskiego i dwa gniazda sygnałowe RJ45 : jedno dla sieci komputerowej, drugie dla sieci telefonicznej. Zestaw gniazd winien być mocowany na wspólnej listwie wraz z gniazdami dla instalacji elektrycznej dedykowanej i podstawowej. Schemat okablowania strukturalnego przedstawiono na rys. E-8, rozmieszczenie osprzętu i trasy przewodów na rys. E-9,E Orurowanie dla kablowej instalacji RTV. Rozprowadzenie instalacji, zaprojektowano w rurkach RL 18 układanych p.t. W pokojach montować puszki końcowe na gniazda RTV. W każdym odcinku rury ułożyć drut Fe Φ 1, wystający z każdej strony po ok. 40 cm. dla umożliwienia łatwiejszego przeciągnięcia kabli. Orurowanie zakończyć przy każdym stanowisku puszką końcową p.t. Umieszczoną na wys. ok.0,1 0,3 m od posadzki, przy gniazdach dla instalacji elektrycznej komputerowej i telefonicznej. Miejsce usytuowania wzmacniacza RTV przewidziano w pomieszczeniu rozdzielni kelnerskiej.

7 6 Wykonanie instalacji i montaż urządzeń winna wykonać firma specjalistyczna. Na schemacie ideowym, rys. nr E-8, przedstawiono układ rozprowadzenia orurowania, na rzutach podstawowych trasy instalacji. 13. Instalacja odgromowa Projektowaną instalację odgromową na dachu wykonać systemem dostosowanym do pokrycia ceramicznego. Montaż należy zlecić firmie specjalistycznej, która dobierze elementy do koloru dachu i faktury elewacji ( np Galmar, Spinpol). Instalację odgromową wykonać w oparciu o normę PN-IEC zasady ogólne i PN-IEC z załącznikami A,B. Zwody poziome na dachu przewiduje się wykonać drutem Fe/Zn Φ 8, na uchwytach dystansowych,w systemie np Galmar. Do instalacji odgromowej na dachu należy podłączyć wszystkie części metalowe urządzeń technologicznych i obudowy wentylatorów dachowych. Przewody odprowadzające wykonać drutem j.w., które należy prowadzić, w ścianach murowanych, pod tynkiem w rurach ochronnych PCV37 o grubości ścianki 0,5mm. Do uziomu podłączyć szynę PEN w złączu, PE w rozdzielniach i szynę połączeń wyrównawczych. Rezystancja uziomu winna być mniejsza niż 10 Ω. Zaciski probiercze należy umieścić w studzienkach kontrolno - pomiarowych np typu GALMAR zamontowanych na terenie zniwelowanym -w ziemi,bruku. Odprowadzenia od zacisków probierczych wykonać bednarką ocynkowaną Fe/Zn 30x4 i podłączyć do uziomu otokowego. Zewnętrzny uziom otokowy typu: Fe/Zn 30x4 układać na głębokości 0,8m (min. 0,5) w odległości min. 1m. od ściany budynku. Po wykonaniu instalacji odgromowej i wykonywaniu połączeń wyrównawczych należy wykonać wszystkie pomiary. Instalację odgromową przedstawiono na rys. E Ochrona przed porażeniem elektrycznym, przeciwprzepięciowa Ochronę podstawową stanowić będzie izolacja robocza przewodów, osprzętu i urządzeń elektrycznych. W budynku obowiązuje : szybkie wyłączenie zasilania w układzie TN-S, z oddzielną żyłą ochronną PE, stosując w obwodach odbiorczych wyłączniki instalacyjne S301 oraz wyłączniki różnicowoprądowe o prądzie różnicowym 30mA. Przewód ochronny koloru żółto- zielonego należy prowadzić we wszystkich obwodach i łączyć go z metalowymi obudowami i zaciskami ochronnymi stosowanych urządzeń elektrycznych. Przewodu nie wolno przerywać ani zabezpieczać zwarciowo. Obwody odbiorcze wykonywać przewodami 5-cio i 3-żyłowymi. Ochronę przed dotykiem bezpośrednim zrealizować przez izolowane części czynnych (izolacja podstawowa) oraz stosowanie obudów i osłon o stopniu ochrony min. IP2X. Ochronę przed dotykiem pośrednim zrealizowano przez: szybkie samoczynne wyłączenie zasilania za pomocą bezpieczników topikowych oraz bezpieczników nadprądowych S300. poprzez wyłączniki ochronne różnicowoprądowe o czułości 30mA.

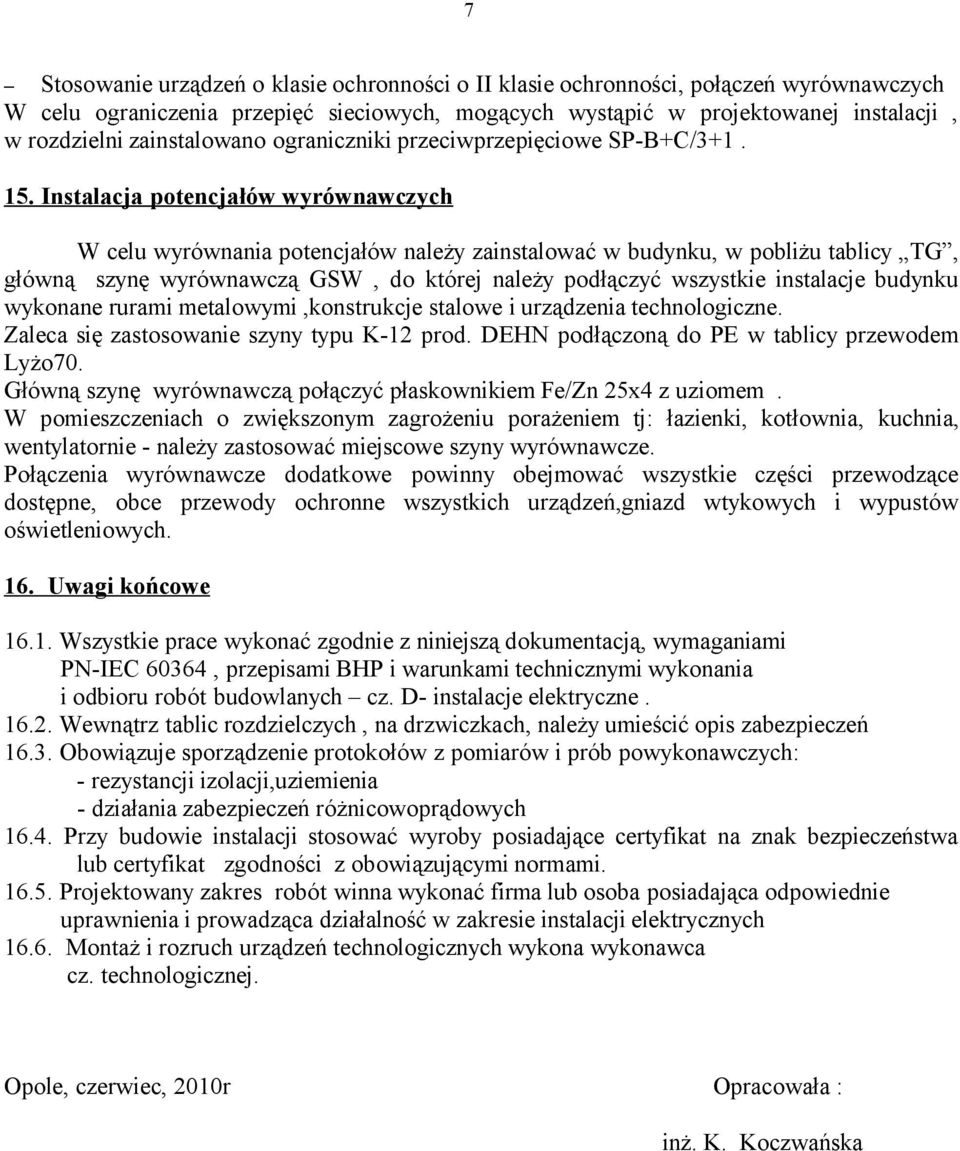

8 7 Stosowanie urządzeń o klasie ochronności o II klasie ochronności, połączeń wyrównawczych W celu ograniczenia przepięć sieciowych, mogących wystąpić w projektowanej instalacji, w rozdzielni zainstalowano ograniczniki przeciwprzepięciowe SP-B+C/ Instalacja potencjałów wyrównawczych W celu wyrównania potencjałów należy zainstalować w budynku, w pobliżu tablicy TG, główną szynę wyrównawczą GSW, do której należy podłączyć wszystkie instalacje budynku wykonane rurami metalowymi,konstrukcje stalowe i urządzenia technologiczne. Zaleca się zastosowanie szyny typu K-12 prod. DEHN podłączoną do PE w tablicy przewodem Lyżo70. Główną szynę wyrównawczą połączyć płaskownikiem Fe/Zn 25x4 z uziomem. W pomieszczeniach o zwiększonym zagrożeniu porażeniem tj: łazienki, kotłownia, kuchnia, wentylatornie - należy zastosować miejscowe szyny wyrównawcze. Połączenia wyrównawcze dodatkowe powinny obejmować wszystkie części przewodzące dostępne, obce przewody ochronne wszystkich urządzeń,gniazd wtykowych i wypustów oświetleniowych. 16. Uwagi końcowe Wszystkie prace wykonać zgodnie z niniejszą dokumentacją, wymaganiami PN-IEC 60364, przepisami BHP i warunkami technicznymi wykonania i odbioru robót budowlanych cz. D- instalacje elektryczne Wewnątrz tablic rozdzielczych, na drzwiczkach, należy umieścić opis zabezpieczeń Obowiązuje sporządzenie protokołów z pomiarów i prób powykonawczych: - rezystancji izolacji,uziemienia - działania zabezpieczeń różnicowoprądowych Przy budowie instalacji stosować wyroby posiadające certyfikat na znak bezpieczeństwa lub certyfikat zgodności z obowiązującymi normami Projektowany zakres robót winna wykonać firma lub osoba posiadająca odpowiednie uprawnienia i prowadząca działalność w zakresie instalacji elektrycznych Montaż i rozruch urządzeń technologicznych wykona wykonawca cz. technologicznej. Opole, czerwiec, 2010r Opracowała : inż. K. Koczwańska

9 8 OBLICZENIA TECHNICZNE 1. Zapotrzebowanie mocy Moc zapotrzebowana : Pz = 85kW Prąd szczytowy : IB = 123A Zabezpieczenie przedlicznikowe w ZKT-1 : IN = 160A WLZ - dobrano przewód 5xLgY95 o obciążalności długotrwałej Iz = 219A Sprawdzenie doboru przewodów i zabezpieczeń IB < IN <IZ 123A < 160A < 219A I2 < 1,45 x IZ 1,6*160A = 256A < 1,45*228A = 317A Wniosek: Warunki doboru przewodów i zabezpieczeń są spełnione 2. Spadek napięcia - WLZ -szafka ZKT-1 - TG: du = 3*100*I*cos ϕ*l/γ*s*u = 3*100*123*0,9*20/57*95*400=0,18% du = 0,18% < dudop = 0,5% - Złącze ZKT-1 - stacja transf. ΣPl. = 14450kWm kabel : YAKXS 4x m du = 2,2% du dop = 4% 3. Selektywność działania zabezpieczeń 16A - 50A 50A -160A - warunek spełniony - warunek spełniony 4. Warunek szybkiego wyłączenia dla sieci zasilającej Zwarcie w TG R Τ100 = 0,035Ω X T100 = 0,063Ω R AL120 = 0,155 Ω / km X AL 120 = 0,08 Ω / km l = 170m R Cu95 = 0,27 Ω / km l = 20m R S = 0,10 Ω X S = 0,10Ω Z S = 0,14Ω x 1,25 = 0,18Ω Ia = 250 x 5 = 1250A zał.: zabezpieczenie w stacji : WT-1/F 250A ; k=5 Z S x Ia < U O = 235 V Z S x Ia = 225 V > 235V

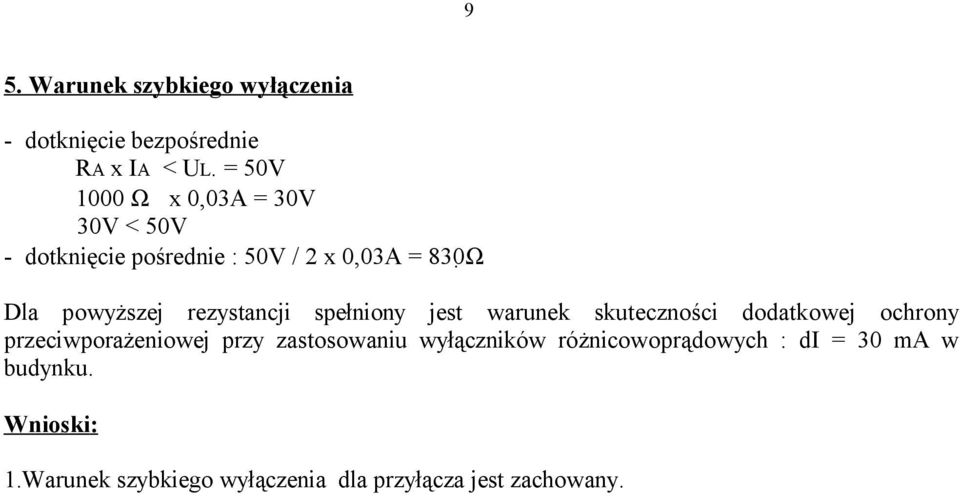

10 9 5. Warunek szybkiego wyłączenia - dotknięcie bezpośrednie RA x IA < UL. = 50V 1000 Ω x 0,03A = 30V 30V < 50V - dotknięcie pośrednie : 50V / 2 x 0,03A = 830 Ω Dla powyższej rezystancji spełniony jest warunek skuteczności dodatkowej ochrony przeciwporażeniowej przy zastosowaniu wyłączników różnicowoprądowych : di = 30 ma w budynku. Wnioski: 1.Warunek szybkiego wyłączenia dla przyłącza jest zachowany.

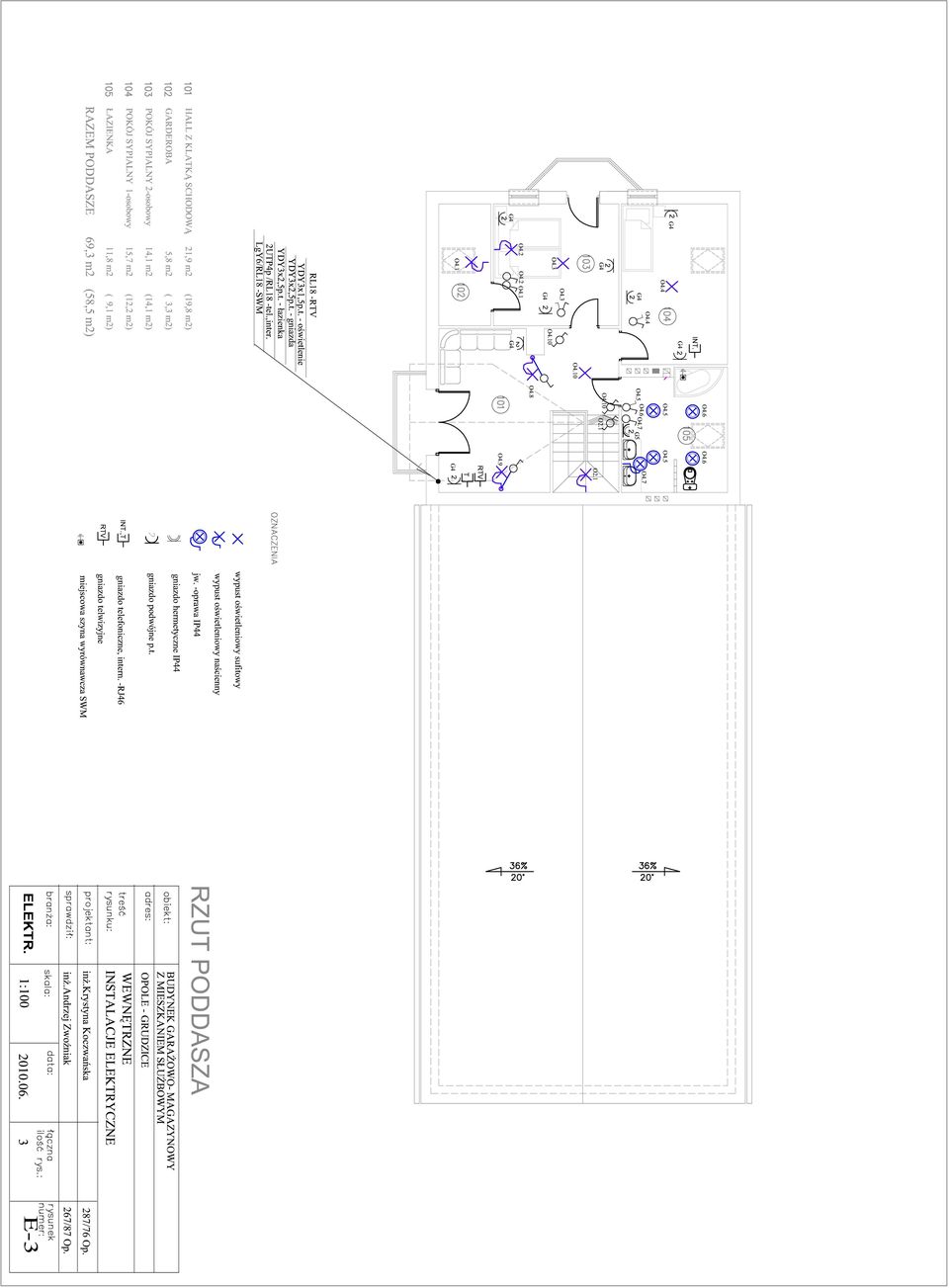

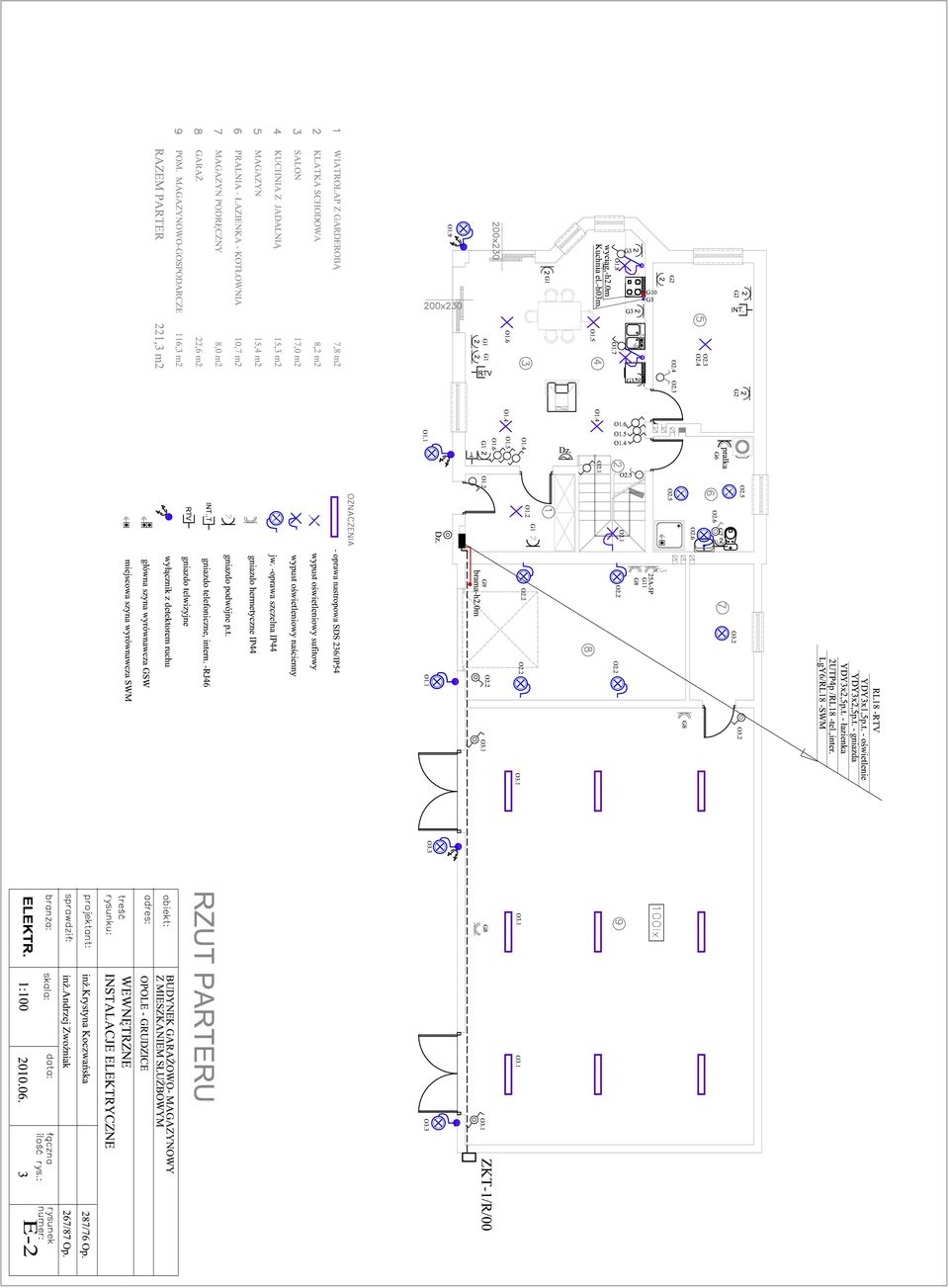

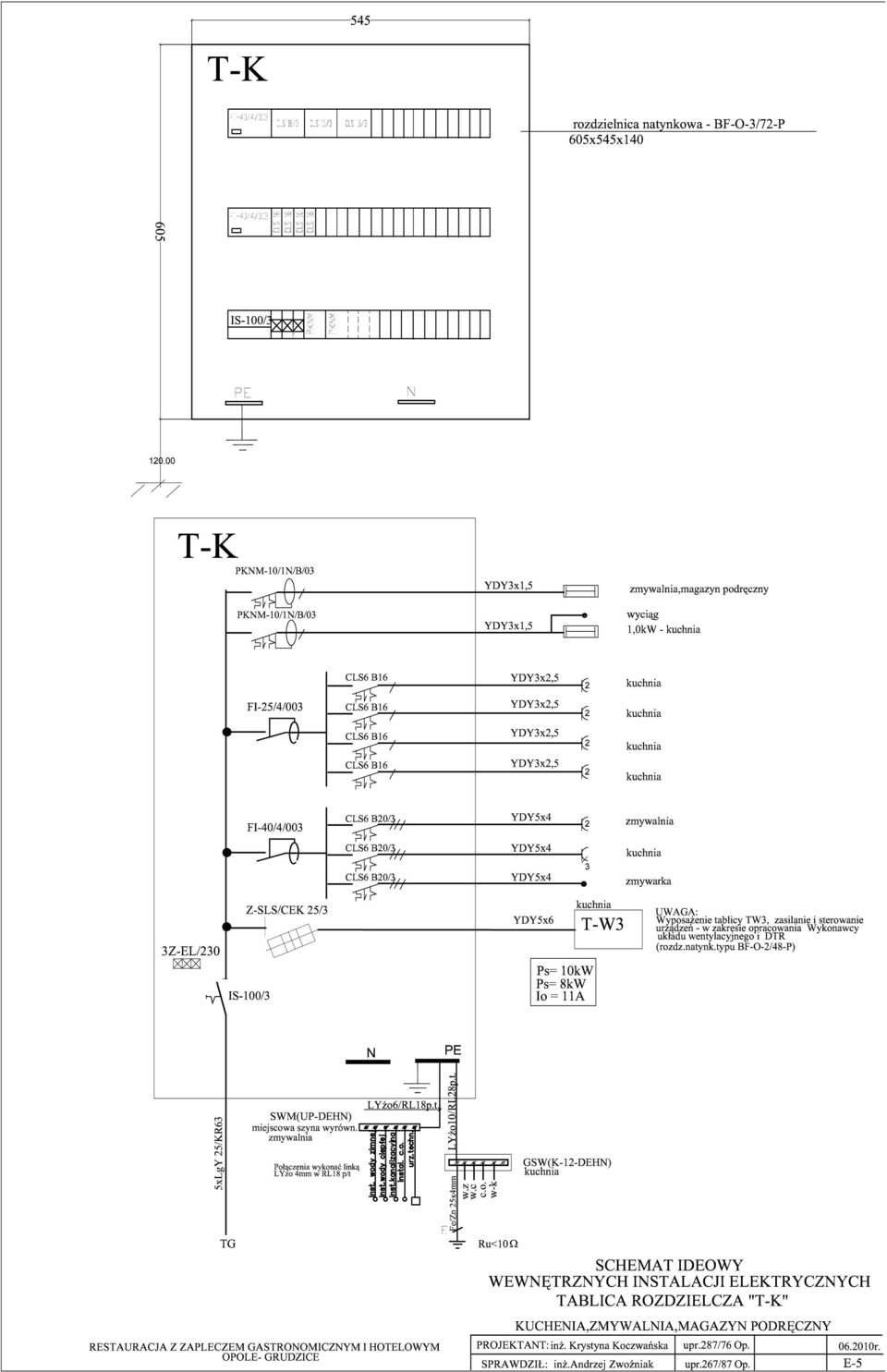

11 10 SPIS RYSUNKÓW E-1. Plan sytuacyjny E-2. Schemat ideowy wewnętrznych instalacji elektrycznych E-3. Schemat ideowy instalacji elektrycznych,układ połączeń w tablicy TP-P, tablica załączania oświetlenia TO - parter E-4. Schemat ideowy instalacji elektrycznych, tablica rozdzielcza TP -1 -poddasze E-5. Schemat ideowy instalacji elektrycznych, tablica rozdzielcza T -K - kuchnia, zmywalnia, magazyn podręczny E-6. Tablica rozdzielcza T-PM w pom. hotelowych, układ połączeń w tablicy T-PM/1 - T-PM/9 E-7. Schemat ideowy instalacji elektrycznych w kotłowni i hydroforni. Układ połączeń w tablicy T-kotł., T-H E-8. Schemat ideowy okablowania strukturalnego dla sieci komputerowej i telefonicznej E-9. Schemat ideowy orurowania dla instalacji RTV E-10. Rzut parteru instalacje elektryczne E-11. Rzut poddasza instalacje elektryczne E-12. Rzut dachu-instalacja odgromowa E-13. Schemat ideowy oddymiania, instalacja oddymiania na parterze i piętrze
