Zawartość projektu. I Opis ogólny. II Opis techniczny. III Obliczenia elektryczne. IV Zestawienie. V Rysunki
|
|
- Krystyna Stasiak
- 8 lat temu
- Przeglądów:
Transkrypt

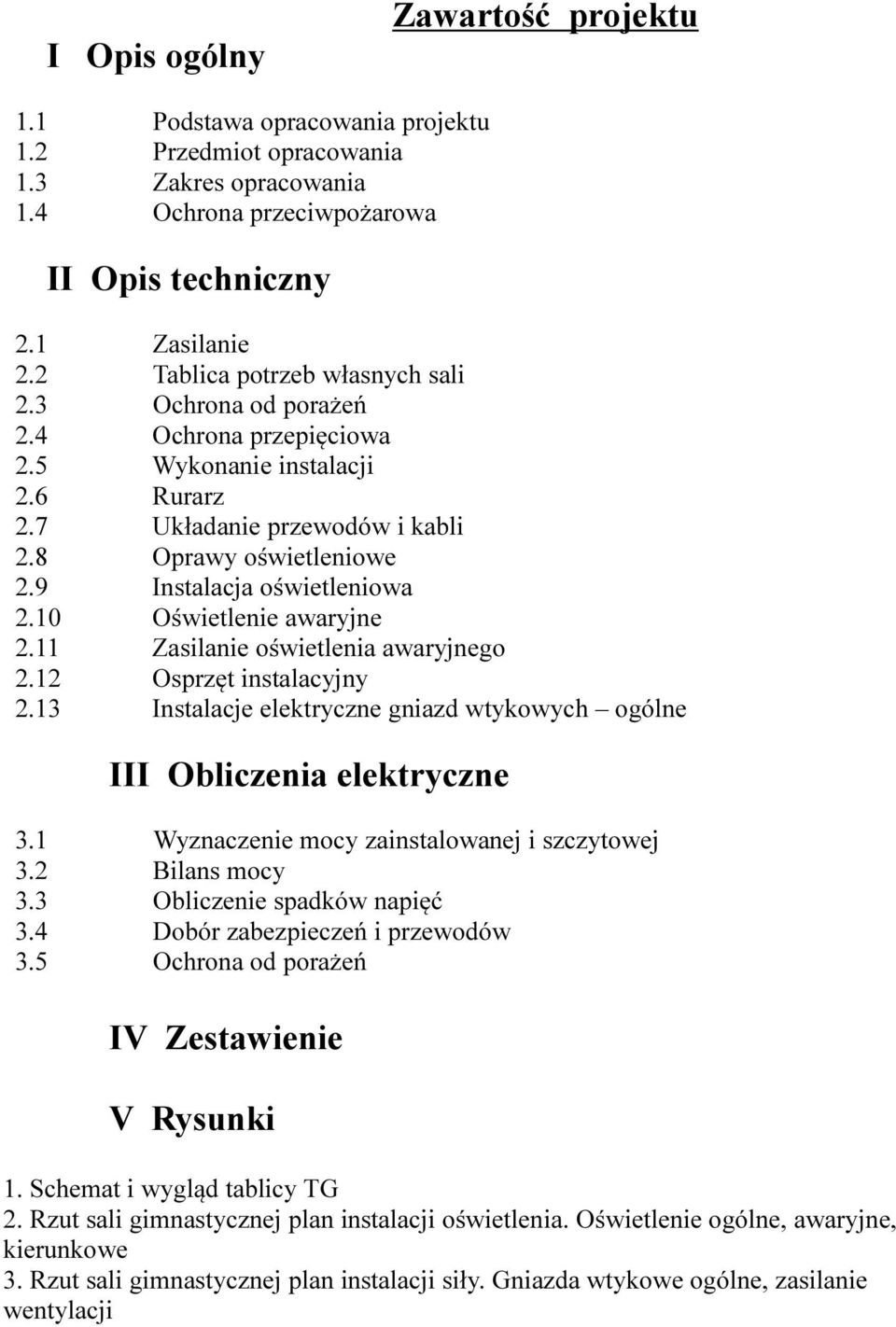

1 I Opis ogólny Zawartość projektu 1.1 Podstawa opracowania projektu 1.2 Przedmiot opracowania 1.3 Zakres opracowania 1.4 Ochrona przeciwpożarowa II Opis techniczny 2.1 Zasilanie 2.2 Tablica potrzeb własnych sali 2.3 Ochrona od porażeń 2.4 Ochrona przepięciowa 2.5 Wykonanie instalacji 2.6 Rurarz 2.7 Układanie przewodów i kabli 2.8 Oprawy oświetleniowe 2.9 Instalacja oświetleniowa 2.10 Oświetlenie awaryjne 2.11 Zasilanie oświetlenia awaryjnego 2.12 Osprzęt instalacyjny 2.13 Instalacje elektryczne gniazd wtykowych ogólne III Obliczenia elektryczne 3.1 Wyznaczenie mocy zainstalowanej i szczytowej 3.2 Bilans mocy 3.3 Obliczenie spadków napięć 3.4 Dobór zabezpieczeń i przewodów 3.5 Ochrona od porażeń IV Zestawienie V Rysunki 1. Schemat i wygląd tablicy TG 2. Rzut sali gimnastycznej plan instalacji oświetlenia. Oświetlenie ogólne, awaryjne, kierunkowe 3. Rzut sali gimnastycznej plan instalacji siły. Gniazda wtykowe ogólne, zasilanie wentylacji

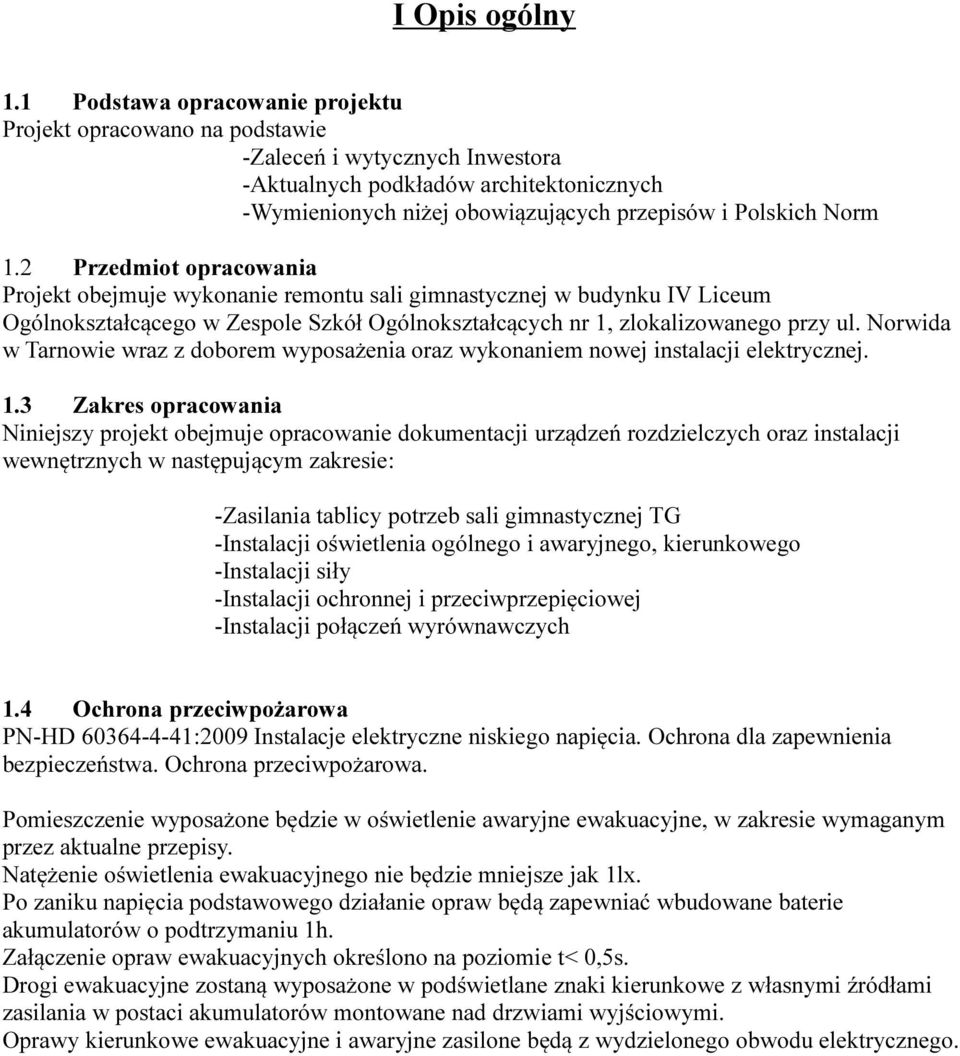

2 I Opis ogólny 1.1 Podstawa opracowanie projektu Projekt opracowano na podstawie -Zaleceń i wytycznych Inwestora -Aktualnych podkładów architektonicznych -Wymienionych niżej obowiązujących przepisów i Polskich Norm 1.2 Przedmiot opracowania Projekt obejmuje wykonanie remontu sali gimnastycznej w budynku IV Liceum Ogólnokształcącego w Zespole Szkół Ogólnokształcących nr 1, zlokalizowanego przy ul. Norwida w Tarnowie wraz z doborem wyposażenia oraz wykonaniem nowej instalacji elektrycznej. 1.3 Zakres opracowania Niniejszy projekt obejmuje opracowanie dokumentacji urządzeń rozdzielczych oraz instalacji wewnętrznych w następującym zakresie: -Zasilania tablicy potrzeb sali gimnastycznej TG -Instalacji oświetlenia ogólnego i awaryjnego, kierunkowego -Instalacji siły -Instalacji ochronnej i przeciwprzepięciowej -Instalacji połączeń wyrównawczych 1.4 Ochrona przeciwpożarowa PN-HD :2009 Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwpożarowa. Pomieszczenie wyposażone będzie w oświetlenie awaryjne ewakuacyjne, w zakresie wymaganym przez aktualne przepisy. Natężenie oświetlenia ewakuacyjnego nie będzie mniejsze jak 1lx. Po zaniku napięcia podstawowego działanie opraw będą zapewniać wbudowane baterie akumulatorów o podtrzymaniu 1h. Załączenie opraw ewakuacyjnych określono na poziomie t< 0,5s. Drogi ewakuacyjne zostaną wyposażone w podświetlane znaki kierunkowe z własnymi źródłami zasilania w postaci akumulatorów montowane nad drzwiami wyjściowymi. Oprawy kierunkowe ewakuacyjne i awaryjne zasilone będą z wydzielonego obwodu elektrycznego.

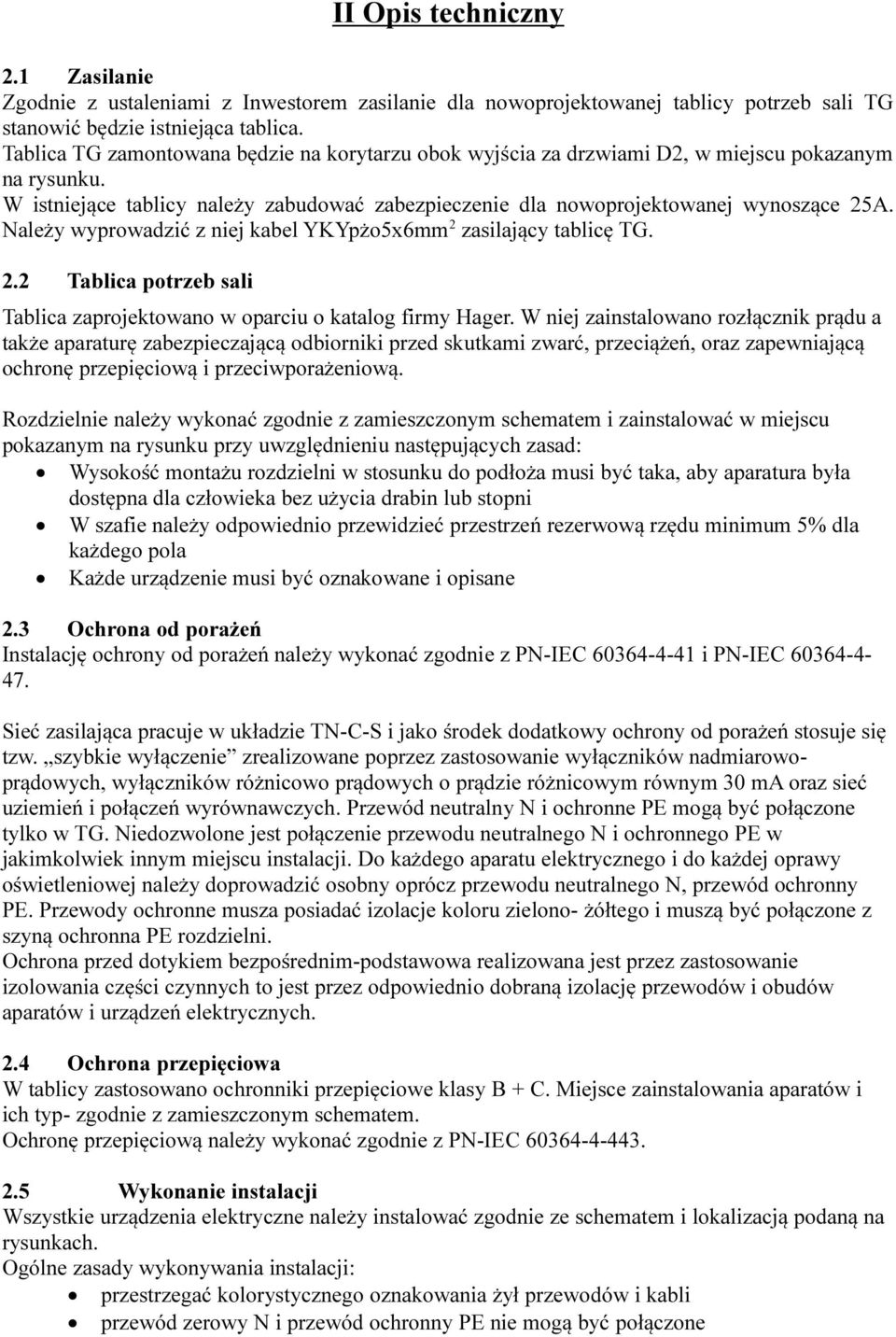

3 II Opis techniczny 2.1 Zasilanie Zgodnie z ustaleniami z Inwestorem zasilanie dla nowoprojektowanej tablicy potrzeb sali TG stanowić będzie istniejąca tablica. Tablica TG zamontowana będzie na korytarzu obok wyjścia za drzwiami D2, w miejscu pokazanym na rysunku. W istniejące tablicy należy zabudować zabezpieczenie dla nowoprojektowanej wynoszące 25A. Należy wyprowadzić z niej kabel YKYpżo5x6mm 2 zasilający tablicę TG. 2.2 Tablica potrzeb sali Tablica zaprojektowano w oparciu o katalog firmy Hager. W niej zainstalowano rozłącznik prądu a także aparaturę zabezpieczającą odbiorniki przed skutkami zwarć, przeciążeń, oraz zapewniającą ochronę przepięciową i przeciwporażeniową. Rozdzielnie należy wykonać zgodnie z zamieszczonym schematem i zainstalować w miejscu pokazanym na rysunku przy uwzględnieniu następujących zasad: Wysokość montażu rozdzielni w stosunku do podłoża musi być taka, aby aparatura była dostępna dla człowieka bez użycia drabin lub stopni W szafie należy odpowiednio przewidzieć przestrzeń rezerwową rzędu minimum 5% dla każdego pola Każde urządzenie musi być oznakowane i opisane 2.3 Ochrona od porażeń Instalację ochrony od porażeń należy wykonać zgodnie z PN-IEC i PN-IEC Sieć zasilająca pracuje w układzie TN-C-S i jako środek dodatkowy ochrony od porażeń stosuje się tzw. szybkie wyłączenie zrealizowane poprzez zastosowanie wyłączników nadmiarowoprądowych, wyłączników różnicowo prądowych o prądzie różnicowym równym 30 ma oraz sieć uziemień i połączeń wyrównawczych. Przewód neutralny N i ochronne PE mogą być połączone tylko w TG. Niedozwolone jest połączenie przewodu neutralnego N i ochronnego PE w jakimkolwiek innym miejscu instalacji. Do każdego aparatu elektrycznego i do każdej oprawy oświetleniowej należy doprowadzić osobny oprócz przewodu neutralnego N, przewód ochronny PE. Przewody ochronne musza posiadać izolacje koloru zielono- żółtego i muszą być połączone z szyną ochronna PE rozdzielni. Ochrona przed dotykiem bezpośrednim-podstawowa realizowana jest przez zastosowanie izolowania części czynnych to jest przez odpowiednio dobraną izolację przewodów i obudów aparatów i urządzeń elektrycznych. 2.4 Ochrona przepięciowa W tablicy zastosowano ochronniki przepięciowe klasy B + C. Miejsce zainstalowania aparatów i ich typ- zgodnie z zamieszczonym schematem. Ochronę przepięciową należy wykonać zgodnie z PN-IEC Wykonanie instalacji Wszystkie urządzenia elektryczne należy instalować zgodnie ze schematem i lokalizacją podaną na rysunkach. Ogólne zasady wykonywania instalacji: przestrzegać kolorystycznego oznakowania żył przewodów i kabli przewód zerowy N i przewód ochronny PE nie mogą być połączone

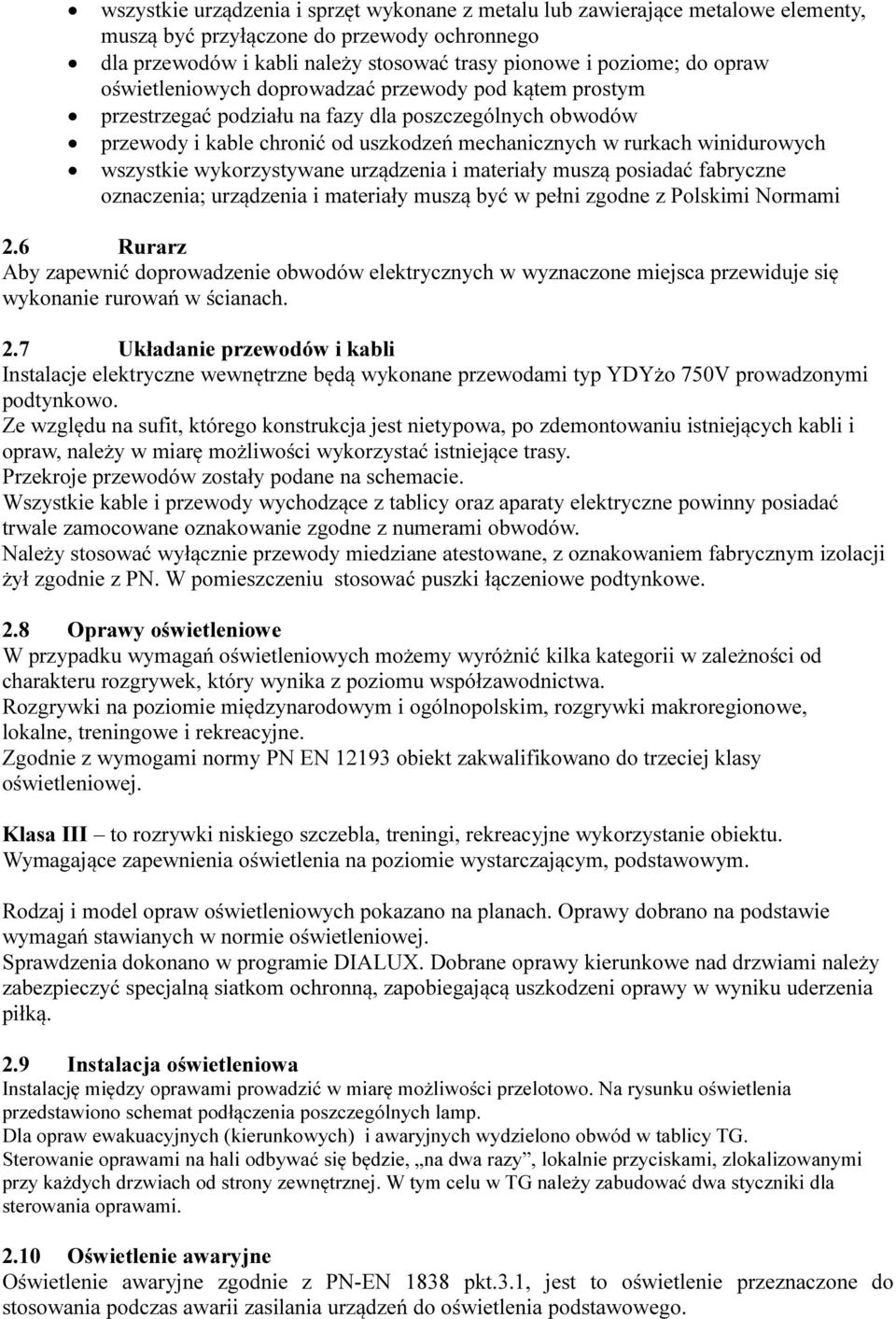

4 wszystkie urządzenia i sprzęt wykonane z metalu lub zawierające metalowe elementy, muszą być przyłączone do przewody ochronnego dla przewodów i kabli należy stosować trasy pionowe i poziome; do opraw oświetleniowych doprowadzać przewody pod kątem prostym przestrzegać podziału na fazy dla poszczególnych obwodów przewody i kable chronić od uszkodzeń mechanicznych w rurkach winidurowych wszystkie wykorzystywane urządzenia i materiały muszą posiadać fabryczne oznaczenia; urządzenia i materiały muszą być w pełni zgodne z Polskimi Normami 2.6 Rurarz Aby zapewnić doprowadzenie obwodów elektrycznych w wyznaczone miejsca przewiduje się wykonanie rurowań w ścianach. 2.7 Układanie przewodów i kabli Instalacje elektryczne wewnętrzne będą wykonane przewodami typ YDYżo 750V prowadzonymi podtynkowo. Ze względu na sufit, którego konstrukcja jest nietypowa, po zdemontowaniu istniejących kabli i opraw, należy w miarę możliwości wykorzystać istniejące trasy. Przekroje przewodów zostały podane na schemacie. Wszystkie kable i przewody wychodzące z tablicy oraz aparaty elektryczne powinny posiadać trwale zamocowane oznakowanie zgodne z numerami obwodów. Należy stosować wyłącznie przewody miedziane atestowane, z oznakowaniem fabrycznym izolacji żył zgodnie z PN. W pomieszczeniu stosować puszki łączeniowe podtynkowe. 2.8 Oprawy oświetleniowe W przypadku wymagań oświetleniowych możemy wyróżnić kilka kategorii w zależności od charakteru rozgrywek, który wynika z poziomu współzawodnictwa. Rozgrywki na poziomie międzynarodowym i ogólnopolskim, rozgrywki makroregionowe, lokalne, treningowe i rekreacyjne. Zgodnie z wymogami normy PN EN obiekt zakwalifikowano do trzeciej klasy oświetleniowej. Klasa III to rozrywki niskiego szczebla, treningi, rekreacyjne wykorzystanie obiektu. Wymagające zapewnienia oświetlenia na poziomie wystarczającym, podstawowym. Rodzaj i model opraw oświetleniowych pokazano na planach. Oprawy dobrano na podstawie wymagań stawianych w normie oświetleniowej. Sprawdzenia dokonano w programie DIALUX. Dobrane oprawy kierunkowe nad drzwiami należy zabezpieczyć specjalną siatkom ochronną, zapobiegającą uszkodzeni oprawy w wyniku uderzenia piłką. 2.9 Instalacja oświetleniowa Instalację między oprawami prowadzić w miarę możliwości przelotowo. Na rysunku oświetlenia przedstawiono schemat podłączenia poszczególnych lamp. Dla opraw ewakuacyjnych (kierunkowych) i awaryjnych wydzielono obwód w tablicy TG. Sterowanie oprawami na hali odbywać się będzie, na dwa razy, lokalnie przyciskami, zlokalizowanymi przy każdych drzwiach od strony zewnętrznej. W tym celu w TG należy zabudować dwa styczniki dla sterowania oprawami Oświetlenie awaryjne Oświetlenie awaryjne zgodnie z PN-EN 1838 pkt.3.1, jest to oświetlenie przeznaczone do stosowania podczas awarii zasilania urządzeń do oświetlenia podstawowego.

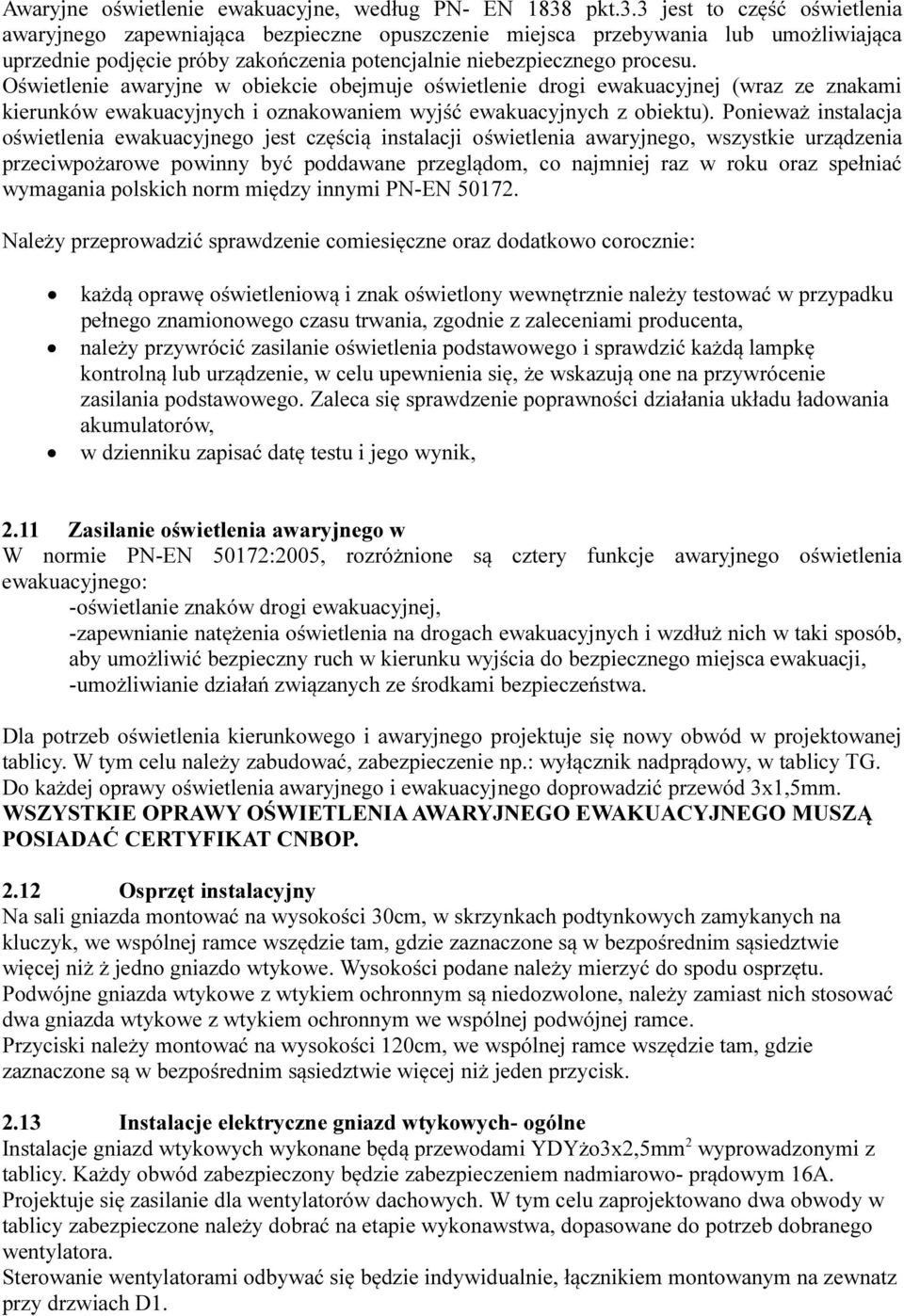

5 Awaryjne oświetlenie ewakuacyjne, według PN- EN 1838 pkt.3.3 jest to część oświetlenia awaryjnego zapewniająca bezpieczne opuszczenie miejsca przebywania lub umożliwiająca uprzednie podjęcie próby zakończenia potencjalnie niebezpiecznego procesu. Oświetlenie awaryjne w obiekcie obejmuje oświetlenie drogi ewakuacyjnej (wraz ze znakami kierunków ewakuacyjnych i oznakowaniem wyjść ewakuacyjnych z obiektu). Ponieważ instalacja oświetlenia ewakuacyjnego jest częścią instalacji oświetlenia awaryjnego, wszystkie urządzenia przeciwpożarowe powinny być poddawane przeglądom, co najmniej raz w roku oraz spełniać wymagania polskich norm między innymi PN-EN Należy przeprowadzić sprawdzenie comiesięczne oraz dodatkowo corocznie: każdą oprawę oświetleniową i znak oświetlony wewnętrznie należy testować w przypadku pełnego znamionowego czasu trwania, zgodnie z zaleceniami producenta, należy przywrócić zasilanie oświetlenia podstawowego i sprawdzić każdą lampkę kontrolną lub urządzenie, w celu upewnienia się, że wskazują one na przywrócenie zasilania podstawowego. Zaleca się sprawdzenie poprawności działania układu ładowania akumulatorów, w dzienniku zapisać datę testu i jego wynik, 2.11 Zasilanie oświetlenia awaryjnego w W normie PN-EN 50172:2005, rozróżnione są cztery funkcje awaryjnego oświetlenia ewakuacyjnego: -oświetlanie znaków drogi ewakuacyjnej, -zapewnianie natężenia oświetlenia na drogach ewakuacyjnych i wzdłuż nich w taki sposób, aby umożliwić bezpieczny ruch w kierunku wyjścia do bezpiecznego miejsca ewakuacji, -umożliwianie działań związanych ze środkami bezpieczeństwa. Dla potrzeb oświetlenia kierunkowego i awaryjnego projektuje się nowy obwód w projektowanej tablicy. W tym celu należy zabudować, zabezpieczenie np.: wyłącznik nadprądowy, w tablicy TG. Do każdej oprawy oświetlenia awaryjnego i ewakuacyjnego doprowadzić przewód 3x1,5mm. WSZYSTKIE OPRAWY OŚWIETLENIA AWARYJNEGO EWAKUACYJNEGO MUSZĄ POSIADAĆ CERTYFIKAT CNBOP Osprzęt instalacyjny Na sali gniazda montować na wysokości 30cm, w skrzynkach podtynkowych zamykanych na kluczyk, we wspólnej ramce wszędzie tam, gdzie zaznaczone są w bezpośrednim sąsiedztwie więcej niż ż jedno gniazdo wtykowe. Wysokości podane należy mierzyć do spodu osprzętu. Podwójne gniazda wtykowe z wtykiem ochronnym są niedozwolone, należy zamiast nich stosować dwa gniazda wtykowe z wtykiem ochronnym we wspólnej podwójnej ramce. Przyciski należy montować na wysokości 120cm, we wspólnej ramce wszędzie tam, gdzie zaznaczone są w bezpośrednim sąsiedztwie więcej niż jeden przycisk Instalacje elektryczne gniazd wtykowych- ogólne Instalacje gniazd wtykowych wykonane będą przewodami YDYżo3x2,5mm 2 wyprowadzonymi z tablicy. Każdy obwód zabezpieczony będzie zabezpieczeniem nadmiarowo- prądowym 16A. Projektuje się zasilanie dla wentylatorów dachowych. W tym celu zaprojektowano dwa obwody w tablicy zabezpieczone należy dobrać na etapie wykonawstwa, dopasowane do potrzeb dobranego wentylatora. Sterowanie wentylatorami odbywać się będzie indywidualnie, łącznikiem montowanym na zewnatz przy drzwiach D1.

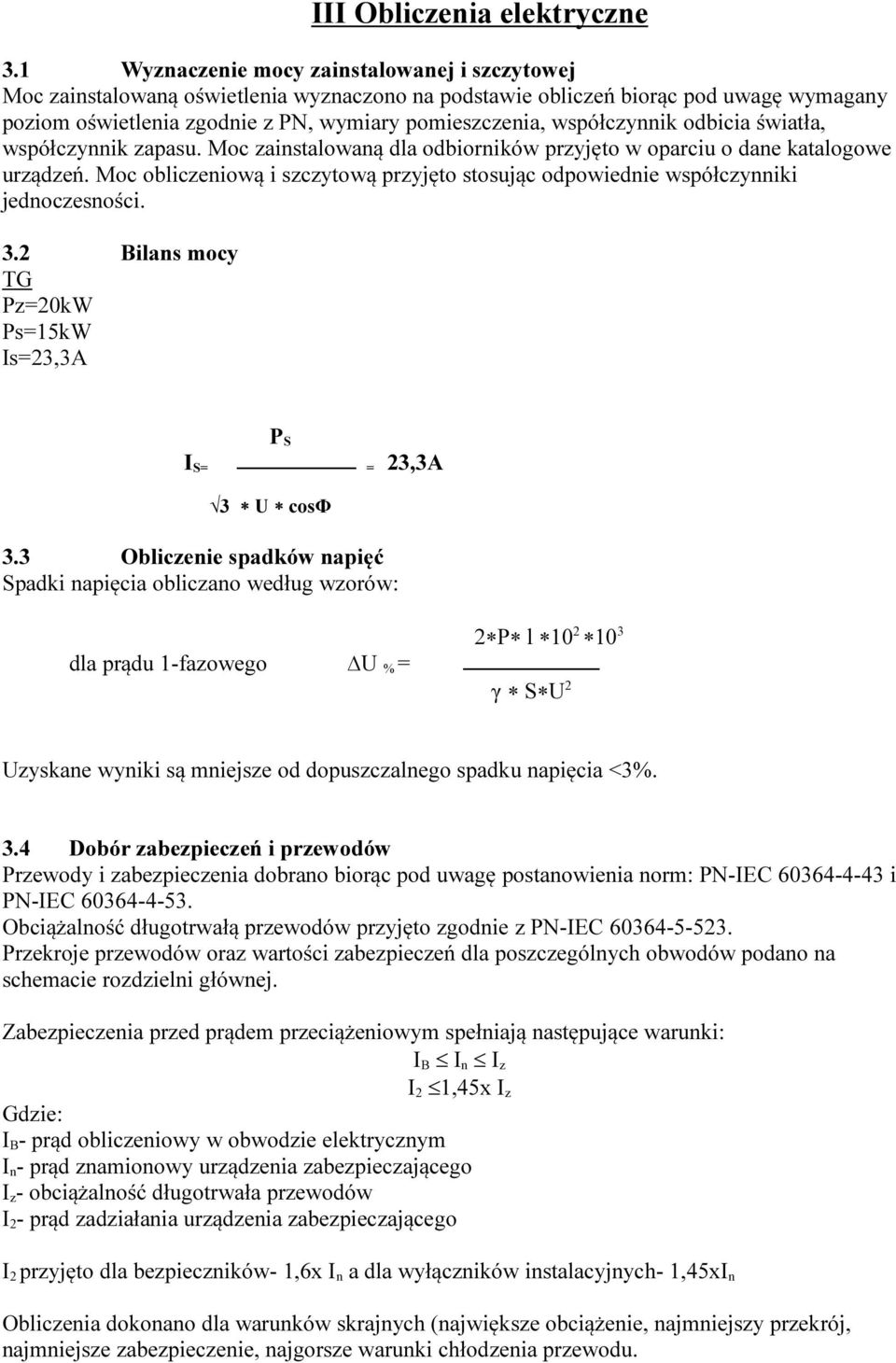

6 III Obliczenia elektryczne 3.1 Wyznaczenie mocy zainstalowanej i szczytowej Moc zainstalowaną oświetlenia wyznaczono na podstawie obliczeń biorąc pod uwagę wymagany poziom oświetlenia zgodnie z PN, wymiary pomieszczenia, współczynnik odbicia światła, współczynnik zapasu. Moc zainstalowaną dla odbiorników przyjęto w oparciu o dane katalogowe urządzeń. Moc obliczeniową i szczytową przyjęto stosując odpowiednie współczynniki jednoczesności. 3.2 Bilans mocy TG Pz=20kW Ps=15kW Is=23,3A P S I S= = 23,3A 3 U cosφ 3.3 Obliczenie spadków napięć Spadki napięcia obliczano według wzorów: dla prądu 1-fazowego U % = 2 P l γ S U 2 Uzyskane wyniki są mniejsze od dopuszczalnego spadku napięcia <3%. 3.4 Dobór zabezpieczeń i przewodów Przewody i zabezpieczenia dobrano biorąc pod uwagę postanowienia norm: PN-IEC i PN-IEC Obciążalność długotrwałą przewodów przyjęto zgodnie z PN-IEC Przekroje przewodów oraz wartości zabezpieczeń dla poszczególnych obwodów podano na schemacie rozdzielni głównej. Zabezpieczenia przed prądem przeciążeniowym spełniają następujące warunki: I B I n I z I 2 1,45x I z Gdzie: I B - prąd obliczeniowy w obwodzie elektrycznym I n - prąd znamionowy urządzenia zabezpieczającego I z - obciążalność długotrwała przewodów I 2 - prąd zadziałania urządzenia zabezpieczającego I 2 przyjęto dla bezpieczników- 1,6x I n a dla wyłączników instalacyjnych- 1,45xI n Obliczenia dokonano dla warunków skrajnych (największe obciążenie, najmniejszy przekrój, najmniejsze zabezpieczenie, najgorsze warunki chłodzenia przewodu.
7 Sprawdzenia dokonano dla wszystkich obwodów. Wymagania, co do koordynacji przewodów z zabezpieczeniami są spełnione. Zabezpieczenia i przekroje przewodów zostały tak dobrane, aby przerwanie prądu zwarciowego w każdym obwodzie elektrycznym następowało zanim wystąpi niebezpieczeństwo uszkodzeń cieplnych i mechanicznych w przewodach i połączeniach. Czasy wyłączenie zabezpieczeń przy zwarciu są mniejsze od czasów powodujących nagrzewanie przewodów i kabli do temperatury granicznej określonej wzorem: t = k S I Gdzie: t- czas w sekundach S- przekrój przewodów w mm 2 I- wartość skuteczna prądu zwarciowego w A k- współczynnik zależy od rodzaju przewodu i jego izolacji Sprawdzenie dokonano dla wszystkich obwodów. Wymagania, co do zabezpieczenia przed prądami zwarciowymi dla przewodów są spełnione. Wyniki zestawiono w tabeli nr Ochrona od porażeń Ochrona przed dotykiem pośrednim- dodatkowa w sieci TN będzie zapewniona jest jeżeli zostanie spełniony warunek normy PN-IEC : Z s I a U o Gdzie: Z s - impedancja pętli zwarciowej obejmująca źródło zasilania, przewód roboczy aż do punktu zwarcia i przewód ochronny między punktem zwarcia a źródłem zasilania I a - prąd powodujący samoczynne zadziałanie urządzenia wyłączającego w czasie <0,4 s U o - napięcie znamionowe względem ziemi Czas zadziałania urządzeń przyjęto zgodnie z tab. 41A-0,4s. Skuteczność ochrony jest spełniona dla wszystkich obwodów i dla całej instalacje odbiorczej. W projekcie zastosowano urządzenia różnicowoprądowe o znamionowym prądzie wyzwalającym I=30mA dla zabezpieczenia poszczególnych obwodów. Z s 230V 0,03A Z s =7,6kΩ Poprawne zadziałanie zabezpieczenia jest zapewnione, jeżeli impedancja obwodu zwarciowego nie przekroczy 7, 6kΩ. Oznacza to że zabezpieczenie zadziała skutecznie przy dotyku bezpośrednim części czynnych urządzenia (np. Przewodów fazowych). Przed oddaniem instalacji do eksploatacji należy wykonać pomiary skuteczności ochrony przeciwporażeniowej.

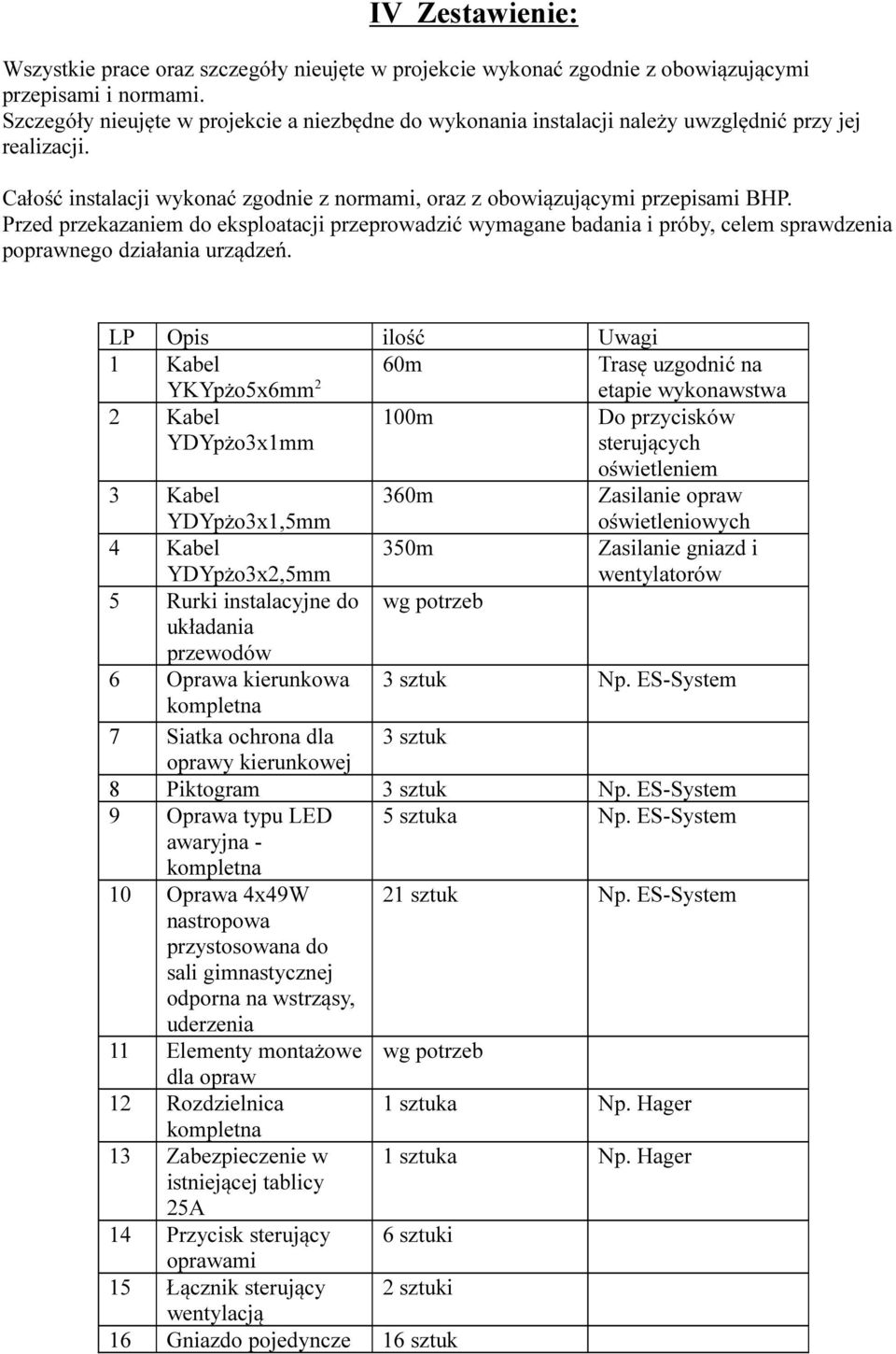

8 IV Zestawienie: Wszystkie prace oraz szczegóły nieujęte w projekcie wykonać zgodnie z obowiązującymi przepisami i normami. Szczegóły nieujęte w projekcie a niezbędne do wykonania instalacji należy uwzględnić przy jej realizacji. Całość instalacji wykonać zgodnie z normami, oraz z obowiązującymi przepisami BHP. Przed przekazaniem do eksploatacji przeprowadzić wymagane badania i próby, celem sprawdzenia poprawnego działania urządzeń. LP Opis ilość Uwagi 1 Kabel YKYpżo5x6mm 2 60m Trasę uzgodnić na etapie wykonawstwa 2 Kabel YDYpżo3x1mm 100m Do przycisków sterujących oświetleniem 3 Kabel 360m Zasilanie opraw YDYpżo3x1,5mm 4 Kabel YDYpżo3x2,5mm 5 Rurki instalacyjne do układania przewodów 350m wg potrzeb oświetleniowych Zasilanie gniazd i wentylatorów 6 Oprawa kierunkowa 3 sztuk Np. ES-System kompletna 7 Siatka ochrona dla 3 sztuk oprawy kierunkowej 8 Piktogram 3 sztuk Np. ES-System 9 Oprawa typu LED awaryjna - kompletna 5 sztuka Np. ES-System 10 Oprawa 4x49W nastropowa przystosowana do sali gimnastycznej odporna na wstrząsy, uderzenia 11 Elementy montażowe dla opraw 12 Rozdzielnica kompletna 13 Zabezpieczenie w istniejącej tablicy 25A 21 sztuk Np. ES-System wg potrzeb 14 Przycisk sterujący 6 sztuki oprawami 15 Łącznik sterujący 2 sztuki wentylacją 16 Gniazdo pojedyncze 16 sztuk 1 sztuka Np. Hager 1 sztuka Np. Hager
9 LP Opis ilość Uwagi 17 Ramka poczwórna 4 sztuki dla gniazd 18 Skrzynka podtynkowa zamykana na kluczyk 19 Puszka instalacyjna wg potrzeb 20 Inne elementy instalacji (montażowe) wg potrzeb

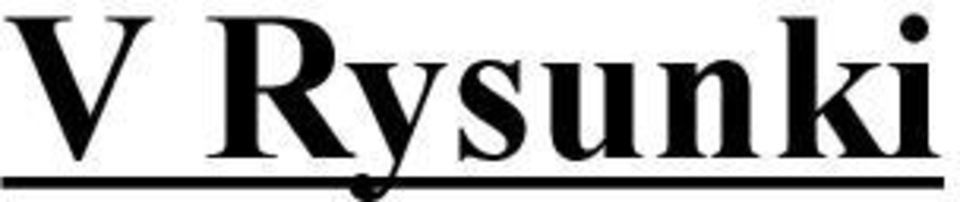

10 V Rysunki
