1 Załącznik nr 5 TEMAT: Zalecenia dotyczące instalacji strukturalnych okablowań sieci komputerowych w nowych budynkach IS/US/UKS Sł. kluczowe: BAZA SYSTEMOWA, Okablowanie Nr ref.: DI /01/JJA/21 Kod zadania: Opracowano: Plik: Autor: Strukturalne okablowanie LAN w IS_US_UKS_1c.doc Jacek Jasiński Zatwierdzający: Piotr Stodółkiewicz Podpis zatwierdzającego: Status: ostateczny SPIS TREŚCI Wprowadzenie. 3. Zalecenia do projektu instalacji zasilającej Zalecenia do projektu instalacji zasilającej - pionowej (VPD) Zalecenia do projektu instalacji zasilającej - poziomej (HPD - piętrowej) Zalecenia do projektu instalacji zasilającej w pokoju komputerowym. 4. Zalecenia do projektu instalacji teledacyjnej Elementy pasywne Elementy aktywne Główna przełącznica teledacyjna w pokoju komputerowym. 5. Zawartość dokumentacji projektowej i powykonawczej Zasilającej elektrycznej dedykowanej do zasilania sprzętu komputerowego Teledacyjnej strukturalnego okablowania sieci komputerowej budynku. 6. Zalecenia dotyczące warunków gwarancji i serwisowania. 7. Zalecenia dotyczące testów i odbioru instalacji Zasilającej Teledacyjnej. Wprowadzenie. Wszelkie czynności projektowe i instalacyjne muszą spełniać obowiązujące normy/standardy: - dla zasilania elektrycznego PN - dla teledacji EIA/TIA(TSB) i/lub EN/ISO/IEC i/lub IEEE. Natomiast wszystkie zlecenia wykonawstwa i usług muszą być zgodne z przepisami Ustawy o zamówieniach publicznych.

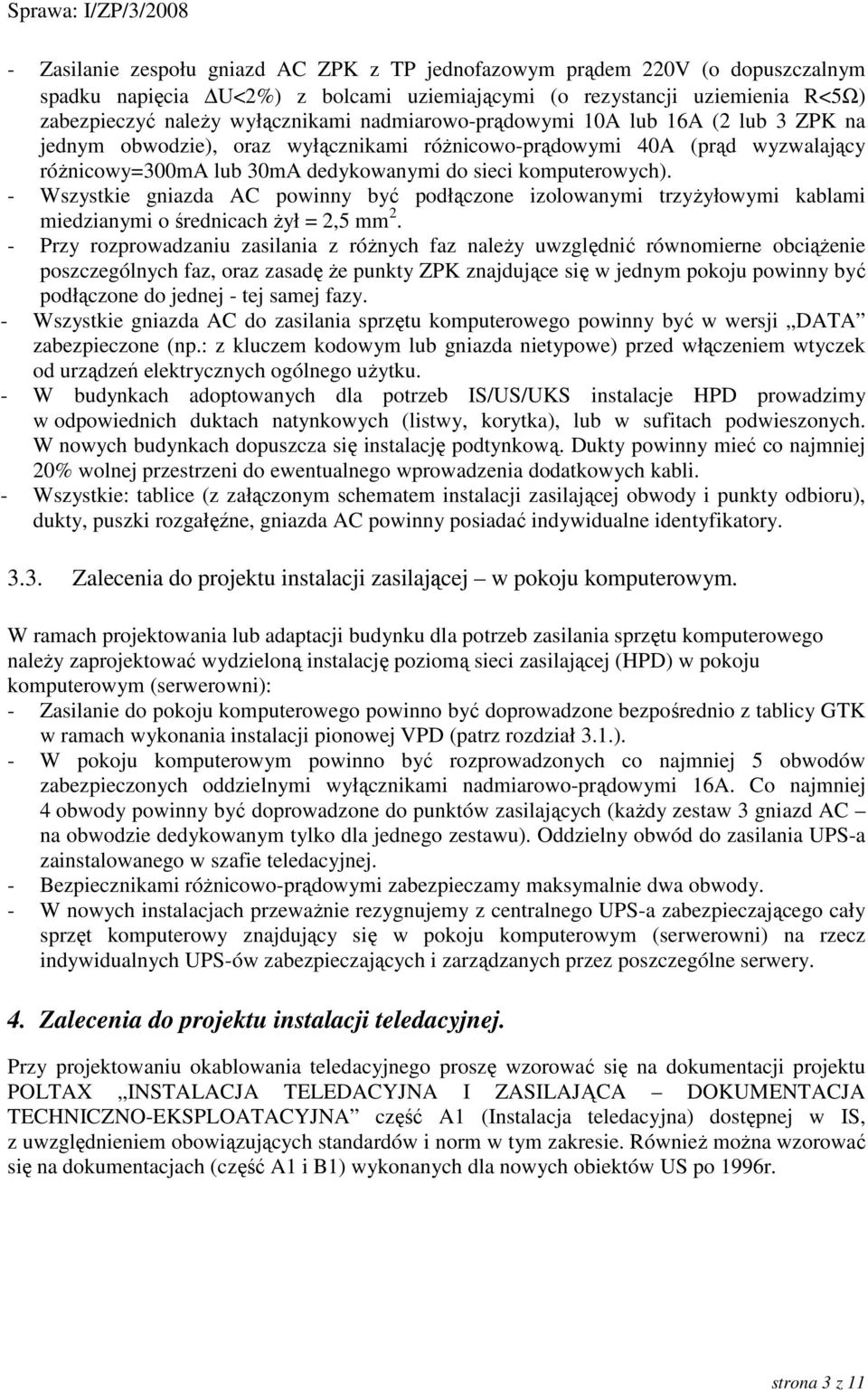

2 3. Zalecenia do projektu instalacji zasilającej Przy projektowaniu instalacji zasilającej pionowej VPD i poziomej HPD proszę wzorować się na dokumentacji projektu POLTAX INSTALACJA TELEDACYJNA I ZASILAJĄCA DOKUMENTACJA TECHNICZNO-EKSPLOATACYJNA część A2 (Instalacja zasilająca urządzenia komputerowe) dostępnej w IS. Dokumentacja ta musi być zmodyfikowana pod kątem zgodności z później wydanymi polskimi normami (PN). RównieŜ moŝna wzorować się na dokumentacjach (część A2 i B2) wykonanych dla nowych obiektów US po 1996r Zalecenia do projektu instalacji zasilającej - pionowej (VPD). W ramach projektowania lub adaptacji budynku dla potrzeb zasilania sprzętu komputerowego naleŝy zaprojektować wydzieloną instalację pionowej sieci zasilającej (VPD) spełniającą następujące warunki: - Główna Tablica Komputerów (GTK) winna być usytuowana jak najbliŝej przyłącza elektrycznego budynku i podłączona do Rozdzielni Głównej elektrycznej budynku (RG). - Pionowa instalacja zasilająca powinna być zrealizowana kablami miedzianymi 5-cio Ŝyłowymi (3-fazy) w układzie promieniowym, poprowadzona od GTK do przewidywanych miejsc instalacji Tablic Piętrowych TPn (na piętrach i w pokoju komputerowym - serwerowni). Tablice TPn będą instalowane i uzbrajane w ramach projektu i instalacji poziomej sieci zasilającej (HPD). - Średnice przewodów (miedzianych) naleŝy określić dla przenoszenia maksymalnej mocy przez daną linię VPD, uwzględniając moc kaŝdego punktu ZPK = 1050VA (zespolony punkt końcowy), - Do pokoju komputerowego naleŝy od GTK doprowadzić osobny pion (3-fazy) o mocy: 6kVA dla obiektu do 100 pracowników, 10kVA dla obiektu powyŝej 100 pracowników. - Spadek napięcia w sieci VPD nie moŝe przekraczać 2% przy maksymalnym obciąŝeniu docelowym sprzętem komputerowym. - Zasilanie powinno posiadać wspólny uziom dla wszystkich linii VPD o rezystancji uziemienia poniŝej 5Ω. - Tablica GTK powinna być wyposaŝona w: wyłącznik główny, ochronniki odgromowe i przepięciowe, wyłączniki ochronne róŝnicowo-prądowe, wyłączniki nadmiarowo-prądowe. - Tablica GTK powinna być odpowiednio zabezpieczona przed dostępem osób nieupowaŝnionych. Schematy: blokowy, ideowy VPD ze szczegółowym schematem instalacji GTK oraz obliczenia powinny być udostępnione projektantom wydzielonej zasilającej poziomej sieci komputerowej w celu załączenia ich do dokumentacji HPD (część B2) Zalecenia do projektu instalacji zasilającej - poziomej (HPD - piętrowej). W ramach projektowania lub adaptacji budynku dla potrzeb zasilania sprzętu komputerowego naleŝy zaprojektować wydzieloną instalację poziomą sieci zasilającej (HPD) spełniającą następujące warunki: - Na wypustach piętrowych VPD instalujemy Tablice Piętrowe (TPn, gdzie n jest numerem tablicy) wyposaŝone w ochronniki przepięciowe, wyłączniki ochronne róŝnicowo-prądowe, wyłączniki nadmiarowo-prądowe zabezpieczające odpowiednie obwody poziomej sieci zasilającej HPD. strona 2 z 11
3 - Zasilanie zespołu gniazd AC ZPK z TP jednofazowym prądem 220V (o dopuszczalnym spadku napięcia U<2%) z bolcami uziemiającymi (o rezystancji uziemienia R<5Ω) zabezpieczyć naleŝy wyłącznikami nadmiarowo-prądowymi 10A lub 16A (2 lub 3 ZPK na jednym obwodzie), oraz wyłącznikami róŝnicowo-prądowymi 40A (prąd wyzwalający róŝnicowy=300ma lub 30mA dedykowanymi do sieci komputerowych). - Wszystkie gniazda AC powinny być podłączone izolowanymi trzyŝyłowymi kablami miedzianymi o średnicach Ŝył = 2,5 mm 2. - Przy rozprowadzaniu zasilania z róŝnych faz naleŝy uwzględnić równomierne obciąŝenie poszczególnych faz, oraz zasadę Ŝe punkty ZPK znajdujące się w jednym pokoju powinny być podłączone do jednej - tej samej fazy. - Wszystkie gniazda AC do zasilania sprzętu komputerowego powinny być w wersji DATA zabezpieczone (np.: z kluczem kodowym lub gniazda nietypowe) przed włączeniem wtyczek od urządzeń elektrycznych ogólnego uŝytku. - W budynkach adoptowanych dla potrzeb IS/US/UKS instalacje HPD prowadzimy w odpowiednich duktach natynkowych (listwy, korytka), lub w sufitach podwieszonych. W nowych budynkach dopuszcza się instalację podtynkową. Dukty powinny mieć co najmniej 20% wolnej przestrzeni do ewentualnego wprowadzenia dodatkowych kabli. - Wszystkie: tablice (z załączonym schematem instalacji zasilającej obwody i punkty odbioru), dukty, puszki rozgałęźne, gniazda AC powinny posiadać indywidualne identyfikatory Zalecenia do projektu instalacji zasilającej w pokoju komputerowym. W ramach projektowania lub adaptacji budynku dla potrzeb zasilania sprzętu komputerowego naleŝy zaprojektować wydzieloną instalację poziomą sieci zasilającej (HPD) w pokoju komputerowym (serwerowni): - Zasilanie do pokoju komputerowego powinno być doprowadzone bezpośrednio z tablicy GTK w ramach wykonania instalacji pionowej VPD (patrz rozdział 3.1.). - W pokoju komputerowym powinno być rozprowadzonych co najmniej 5 obwodów zabezpieczonych oddzielnymi wyłącznikami nadmiarowo-prądowymi 16A. Co najmniej 4 obwody powinny być doprowadzone do punktów zasilających (kaŝdy zestaw 3 gniazd AC na obwodzie dedykowanym tylko dla jednego zestawu). Oddzielny obwód do zasilania UPS-a zainstalowanego w szafie teledacyjnej. - Bezpiecznikami róŝnicowo-prądowymi zabezpieczamy maksymalnie dwa obwody. - W nowych instalacjach przewaŝnie rezygnujemy z centralnego UPS-a zabezpieczającego cały sprzęt komputerowy znajdujący się w pokoju komputerowym (serwerowni) na rzecz indywidualnych UPS-ów zabezpieczających i zarządzanych przez poszczególne serwery. 4. Zalecenia do projektu instalacji teledacyjnej. Przy projektowaniu okablowania teledacyjnego proszę wzorować się na dokumentacji projektu POLTAX INSTALACJA TELEDACYJNA I ZASILAJĄCA DOKUMENTACJA TECHNICZNO-EKSPLOATACYJNA część A1 (Instalacja teledacyjna) dostępnej w IS, z uwzględnieniem obowiązujących standardów i norm w tym zakresie. RównieŜ moŝna wzorować się na dokumentacjach (część A1 i B1) wykonanych dla nowych obiektów US po 1996r. strona 3 z 11

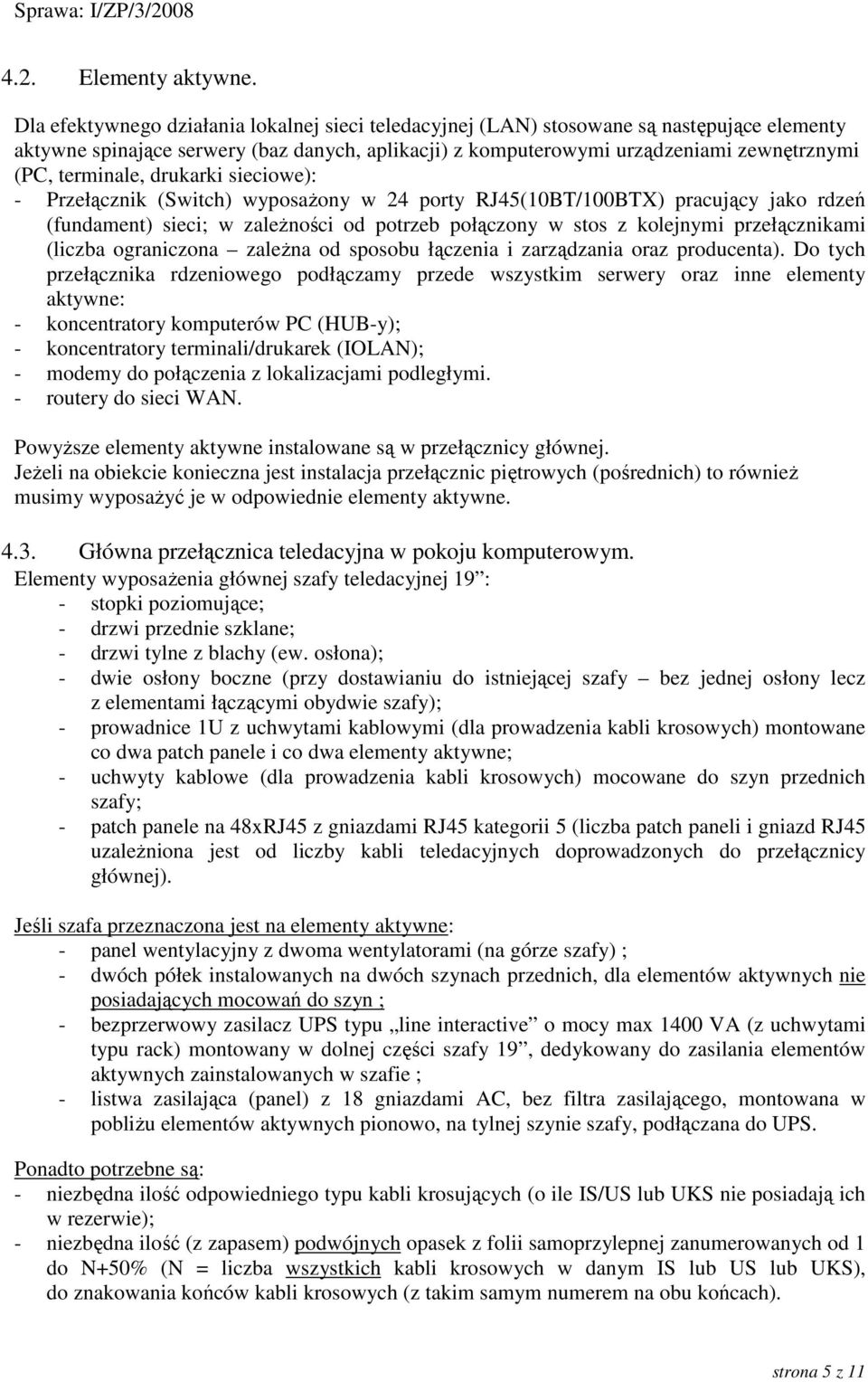

4 4.1. Elementy pasywne. Strukturalne okablowanie teledacyjne powinno spełniać następujące warunki: Podstawowym układem instalacji teledacyjnej w jej warstwie fizycznej jest gwiazda, lub zespół gwiazd (dla budynków rozległych). Środkiem gwiazdy jest przełącznica teledacyjna wyposaŝona w panele RJ45 odwzorowujące gniazda teledacyjne RJ45 zainstalowane w poszczególnych pokojach (końcowego punktu dostępu ZPK wyposaŝonego w dwa gniazda RJ45 i 3gniazda AC). Kable teledacyjne (skrętka 4-ro parowa) łączące ww. gniazda RJ45 od przełącznicy do końcowego punktu dostępu, muszą być jednorodne (nie moŝna ich sztukować) i nie mogą przekraczać długości 90m. JeŜeli nie zapewnia tej odległości jedna (główna) przełącznica instalujemy dodatkowe przełącznice piętrowe (wyposaŝając je w odpowiednie elementy aktywne) łącząc je z przełącznicą główną czterema kablami 4-ro parowymi (lub na większe odległości światłowodem). Dopuszcza się stosowanie 4-ro parowych kabli teledacyjnych typu: FTP (zalecane), STP i UTP pod warunkiem zastosowania jednego typu kabli w całym budynku. Strukturalne okablowanie teledacyjne naleŝy wykonać 4-ro parową miedzianą skrętką zgodnie ze standardami EIA/TIA(TBS), ISO/IEC umoŝliwiającymi implementację technologii LAN przyjętej przez IEEE, ANSI lub ISO dla foliowanej pary skrętnej (FTP) danej kategorii. Do okablowania naleŝy stosować elementy pasywne (kable, gniazda, wtyki) kategorii 5 (100MHz), lub wyŝszej (o ile powstaną odpowiednie normy i koszty instalacji nie wzrosną ponad 20% kosztów okablowania 5 kat.). Wszystkie elementy pasywne okablowania sieci logicznej wchodzące w skład toru transmisyjnego muszą pochodzić z jednolitej oferty, reprezentującej kompletny system okablowania w takim zakresie, aby zostały spełnione warunki do uzyskania certyfikatu producenta okablowania (np.: BULL,.KRONE, MOLEX, Reichle & De-Massari, ALCATEL, POUYET, itp.). W budynkach adoptowanych dla potrzeb IS/US/UKS instalacje okablowania teledacyjnego prowadzimy w odpowiednich duktach natynkowych (listwy, korytka), lub w sufitach podwieszonych. W nowych budynkach dopuszcza się instalację podtynkową w odpowiednich rurach z puszkami rewizyjnymi umoŝliwiającymi przeciągnięcie kabli. Dukty okablowania teledacyjnego naleŝy prowadzić w odpowiednich odległościach od źródeł zakłóceń wytwarzających pole elektromagnetyczne. Dukty powinny mieć co najmniej 20% wolnej przestrzeni do ewentualnego wprowadzenia dodatkowych kabli. Szczegółową lokalizację punktów ZPK w poszczególnych pomieszczeniach projektant uzgadnia z upowaŝnionym do odbioru okablowania pracownikiem (informatykiem) IS/US/UKS. Przy realizacji nowych obiektów zaleca się realizację łączy telefonicznych poprzez uzupełnienie punktu ZPK w trzecie gniazdo RJ45 dedykowane dla telefonów. Wówczas przełącznicę teledacyjną naleŝy uzupełnić przełącznicą telefoniczną skonstruowaną tak aby w razie potrzeby moŝna było telefoniczne gniazda końcowe RJ45 wykorzystać do transmisji teledacyjnej poprzez odpowiednie krosowanie. Główną przełącznicę teledacyjną instalujemy w pokoju komputerowym (serwerowni), który lokalizujemy w środku budynku. W większości budynków IS/US/UKS przełącznica główna wystarczy do obsługi wszystkich końcowych punktów dostępu. Przełącznice (szafy teledacyjne) muszą być przystosowane do instalacji elementów aktywnych sieci standardu Ethernet 100BTX/10BT, 100BTX, 10BT, TPPMD, ATM, oraz v24 (RS422), V.28, ISDN, v11, strona 4 z 11
5 4.2. Elementy aktywne. Dla efektywnego działania lokalnej sieci teledacyjnej (LAN) stosowane są następujące elementy aktywne spinające serwery (baz danych, aplikacji) z komputerowymi urządzeniami zewnętrznymi (PC, terminale, drukarki sieciowe): - Przełącznik (Switch) wyposaŝony w 24 porty RJ45(10BT/100BTX) pracujący jako rdzeń (fundament) sieci; w zaleŝności od potrzeb połączony w stos z kolejnymi przełącznikami (liczba ograniczona zaleŝna od sposobu łączenia i zarządzania oraz producenta). Do tych przełącznika rdzeniowego podłączamy przede wszystkim serwery oraz inne elementy aktywne: - koncentratory komputerów PC (HUB-y); - koncentratory terminali/drukarek (IOLAN); - modemy do połączenia z lokalizacjami podległymi. - routery do sieci WAN. PowyŜsze elementy aktywne instalowane są w przełącznicy głównej. JeŜeli na obiekcie konieczna jest instalacja przełącznic piętrowych (pośrednich) to równieŝ musimy wyposaŝyć je w odpowiednie elementy aktywne Główna przełącznica teledacyjna w pokoju komputerowym. Elementy wyposaŝenia głównej szafy teledacyjnej 19 : - stopki poziomujące; - drzwi przednie szklane; - drzwi tylne z blachy (ew. osłona); - dwie osłony boczne (przy dostawianiu do istniejącej szafy bez jednej osłony lecz z elementami łączącymi obydwie szafy); - prowadnice 1U z uchwytami kablowymi (dla prowadzenia kabli ) montowane co dwa patch panele i co dwa elementy aktywne; - uchwyty kablowe (dla prowadzenia kabli ) mocowane do szyn przednich szafy; - patch panele na 48xRJ45 z gniazdami RJ45 kategorii 5 (liczba patch paneli i gniazd RJ45 uzaleŝniona jest od liczby kabli teledacyjnych doprowadzonych do przełącznicy głównej). Jeśli szafa przeznaczona jest na elementy aktywne: - panel wentylacyjny z dwoma wentylatorami (na górze szafy) ; - dwóch półek instalowanych na dwóch szynach przednich, dla elementów aktywnych nie posiadających mocowań do szyn ; - bezprzerwowy zasilacz UPS typu line interactive o mocy max 1400 VA (z uchwytami typu rack) montowany w dolnej części szafy 19, dedykowany do zasilania elementów aktywnych zainstalowanych w szafie ; - listwa zasilająca (panel) z 18 gniazdami AC, bez filtra zasilającego, montowana w pobliŝu elementów aktywnych pionowo, na tylnej szynie szafy, podłączana do UPS. Ponadto potrzebne są: - niezbędna ilość odpowiedniego typu kabli krosujących (o ile IS/US lub UKS nie posiadają ich w rezerwie); - niezbędna ilość (z zapasem) podwójnych opasek z folii samoprzylepnej zanumerowanych od 1 do N+50% (N = liczba wszystkich kabli w danym IS lub US lub UKS), do znakowania końców kabli (z takim samym numerem na obu końcach). strona 5 z 11
6 Poza ww. w szafie instalujemy niezbędne elementy aktywne będące na wyposaŝeniu IS/US/UKS (lub dostarczone przez dostawcę okablowania) np: - przełącznik (Switch) SS II 3300 jako rdzeń (fundament) sieci; - przełączniki (Switch) SS II 3300/1100; - koncentratory HUB; - koncentratory IOLAN; - routery+modemy do sieci WAN; - modemy do połączenia z lokalizacjami podległymi. Uwaga: - Szafa powinna być podłączona do uziomu centralnego wydzielonej sieci zasilającej komputery o rezystancji uziemienia poniŝej 5Ω, - Po zainstalowaniu wszystkich elementów w szafie powinno zostać co najmniej 20% (9U) wolnej przestrzeni dla późniejszej instalacji dodatkowych elementów elementów aktywnych, patch paneli, serwerów aplikacji. strona 6 z 11
7 Przykładowe rozmieszczenie elementów w szafie teledacyjnej 45U (jeśli patch panele RJ45 oraz elementy aktywne mieszczą się w jednej szafie). panel wentylacyjny z dwoma wentylatorami Półka na router+modem do WAN (oraz modemy xdsl do lokalizacji podległych) Półka na elementy aktywne (HUB-y) nie posiadające uchwytów do mocowania (oraz modemy xdsl do lokalizacji podległych) uchwyty kablowe (do prowadzenia kabli ) mocowane do przedniej szyny IOLAN 16xRS422(RJ45) IOLAN 16xRS422(RJ45) HUB 12x RJ45 Switch SS II xRJ45 Switch SS II xRJ45 Switch SS II xRJ45 wolna przestrzeń do instalacji elementów aktywnych i patch paneli (przy rozbudowie okablowania) lub serwerów aplikacji uchwyty kablowe (do prowadzenia kabli ) mocowane do przedniej szyny z tyłu szafy: pionowo zainstalować listwę zasilającą z gniazdami AC strona 7 z 11
8 Przykładowe rozmieszczenie elementów w dwóch szafach teledacyjnych 42U lub 45U (jeśli elementy aktywne nie mieszczą się w jednej szafie). panel wentylacyjny wolna przestrzeń do instalacji patch paneli (przy rozbudowie okablowania) lub serwerów aplikacji Półki na router+modem do WAN (oraz modemy do lokalizacji podległych) Półki na elementy aktywne (HUB-y) nie posiadające uchwytów do mocowania IOLAN 16xRS422(RJ45) IOLAN 16xRS422(RJ45) HUB 12x RJ45 HUB 36xRJ45 HUB 24x RJ45 Switch SS II xRJ45 Switch SS II xRJ45 Switch SS II xRJ45 Switch SS II xRJ45 wolna przestrzeń do instalacji elementów aktywnych (przy rozbudowie okablowania) lub serwerów aplikacji w odpowiednich miejscach zainstalować uchwyty kablowe do kabli z tyłu szafy: pionowo zainstalować listwę zasilającą z gniazdami AC strona 8 z 11

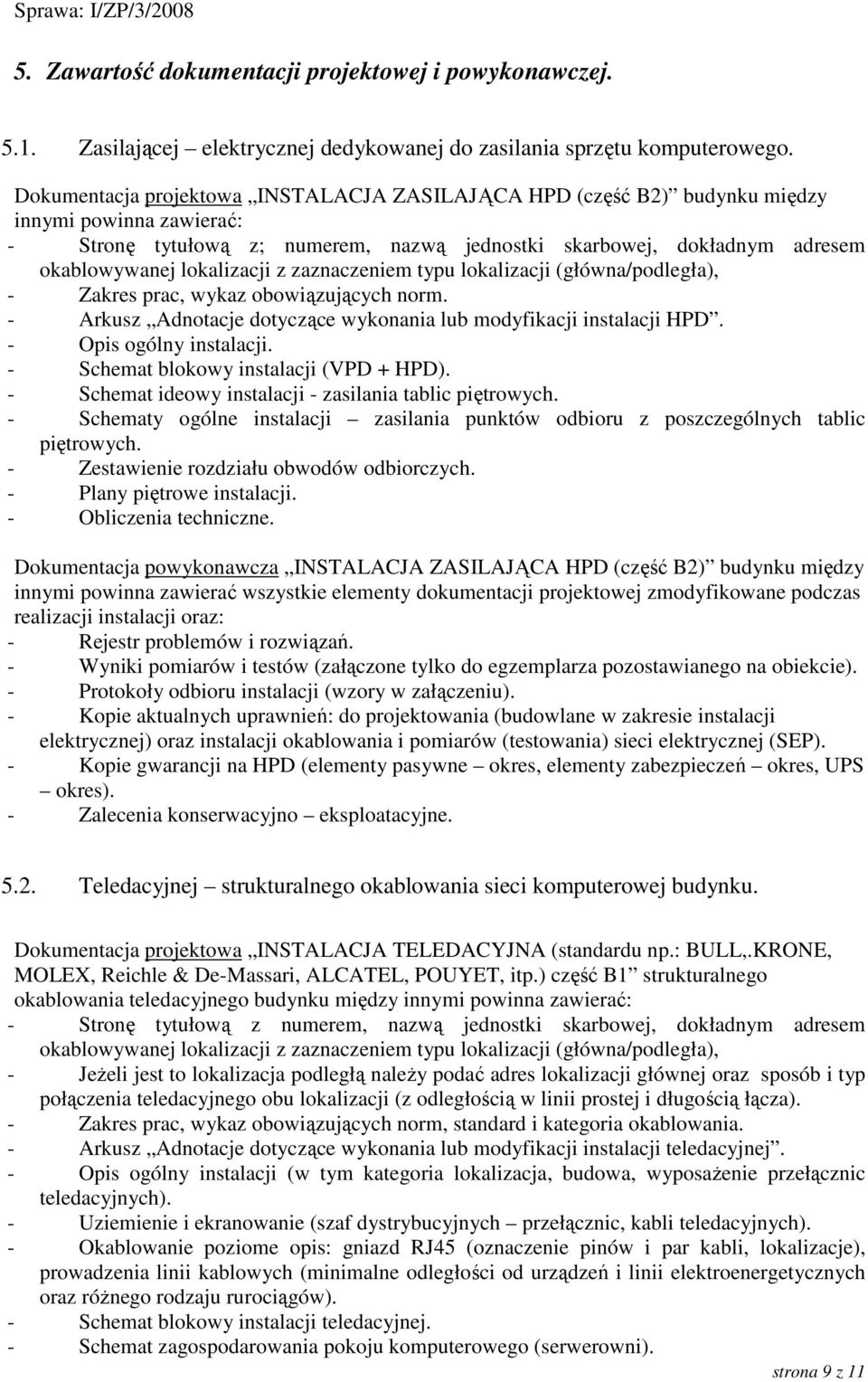

9 5. Zawartość dokumentacji projektowej i powykonawczej Zasilającej elektrycznej dedykowanej do zasilania sprzętu komputerowego. Dokumentacja projektowa INSTALACJA ZASILAJĄCA HPD (część B2) budynku między innymi powinna zawierać: - Stronę tytułową z; numerem, nazwą jednostki skarbowej, dokładnym adresem okablowywanej lokalizacji z zaznaczeniem typu lokalizacji (główna/podległa), - Zakres prac, wykaz obowiązujących norm. - Arkusz Adnotacje dotyczące wykonania lub modyfikacji instalacji HPD. - Opis ogólny instalacji. - Schemat blokowy instalacji (VPD + HPD). - Schemat ideowy instalacji - zasilania tablic piętrowych. - Schematy ogólne instalacji zasilania punktów odbioru z poszczególnych tablic piętrowych. - Zestawienie rozdziału obwodów odbiorczych. - Plany piętrowe instalacji. - Obliczenia techniczne. Dokumentacja powykonawcza INSTALACJA ZASILAJĄCA HPD (część B2) budynku między innymi powinna zawierać wszystkie elementy dokumentacji projektowej zmodyfikowane podczas realizacji instalacji oraz: - Rejestr problemów i rozwiązań. - Wyniki pomiarów i testów (załączone tylko do egzemplarza pozostawianego na obiekcie). - Protokoły odbioru instalacji (wzory w załączeniu). - Kopie aktualnych uprawnień: do projektowania (budowlane w zakresie instalacji elektrycznej) oraz instalacji okablowania i pomiarów (testowania) sieci elektrycznej (SEP). - Kopie gwarancji na HPD (elementy pasywne okres, elementy zabezpieczeń okres, UPS okres). - Zalecenia konserwacyjno eksploatacyjne Teledacyjnej strukturalnego okablowania sieci komputerowej budynku. Dokumentacja projektowa INSTALACJA TELEDACYJNA (standardu np.: BULL,.KRONE, MOLEX, Reichle & De-Massari, ALCATEL, POUYET, itp.) część B1 strukturalnego okablowania teledacyjnego budynku między innymi powinna zawierać: - Stronę tytułową z numerem, nazwą jednostki skarbowej, dokładnym adresem okablowywanej lokalizacji z zaznaczeniem typu lokalizacji (główna/podległa), - JeŜeli jest to lokalizacja podległą naleŝy podać adres lokalizacji głównej oraz sposób i typ połączenia teledacyjnego obu lokalizacji (z odległością w linii prostej i długością łącza). - Zakres prac, wykaz obowiązujących norm, standard i kategoria okablowania. - Arkusz Adnotacje dotyczące wykonania lub modyfikacji instalacji teledacyjnej. - Opis ogólny instalacji (w tym kategoria lokalizacja, budowa, wyposaŝenie przełącznic teledacyjnych). - Uziemienie i ekranowanie (szaf dystrybucyjnych przełącznic, kabli teledacyjnych). - Okablowanie poziome opis: gniazd RJ45 (oznaczenie pinów i par kabli, lokalizacje), prowadzenia linii kablowych (minimalne odległości od urządzeń i linii elektroenergetycznych oraz róŝnego rodzaju rurociągów). - Schemat blokowy instalacji teledacyjnej. - Schemat zagospodarowania pokoju komputerowego (serwerowni). strona 9 z 11
10 - Schematy rozmieszczenia elementów w szafach teledacyjnych. - Tabele okablowania paneli krosujących (z numerami gniazd RJ45 ZPK). - Zestawienie rozdziału obwodów odbiorczych. - Plany piętrowe instalacji teledacyjnej (z wymiarami duktów, liczbą kabli, przejściami między stropami, lokalizacją i numeracją ZPK). Dokumentacja powykonawcza INSTALACJA TELEDACYJNA (standardu np.: BULL,.KRONE, MOLEX, Reichle & De-Massari, ALCATEL, POUYET, itp.) część B1 budynku między innymi powinna zawierać wszystkie elementy dokumentacji projektowej zmodyfikowane podczas realizacji instalacji oraz: - Rejestr problemów i rozwiązań. - Wyniki pomiarów i testów dynamicznych wszystkich teledacyjnych łączy kablowych potwierdzających zgodność z wymaganiami danej kategorii wg standardu EIA/TIA, lub ISO (załączone tylko do egzemplarza pozostawianego na obiekcie). - Dokumenty odbioru instalacji (wzory w załączeniu). - Kopie aktualnych uprawnień do projektowania i instalacji sieci teledacyjnej danego standardu. - Kopie gwarancji (certyfikaty) na instalacje teledacyjne danego budynku (elementy pasywne okres, elementy aktywne okres, UPS okres). - Zalecenia konserwacyjno eksploatacyjne. 6. Zalecenia dotyczące warunków gwarancji i serwisowania. Na instalację strukturalnego okablowania teledacyjnego i zasilającego dostawca powinien udzielić gwarancji: a) minimum 15 letniej gwarancji na elementy pasywne dostarczone i zainstalowane w ramach niniejszej instalacji. b) minimum 5-cio letniej gwarancji na elementy aktywne sieci teledacyjnej dostarczane przez dostawcę. c) gwarancji producenta (minimum rok) na ochronne wyłączniki automatyczne sieci zasilającej (elektrycznej). d) minimum 3-y letniej gwarancji na UPS-y. Serwis gwarancyjny powinien obejmować bezpłatną wymianę wszystkich elementów, które uległy uszkodzeniu podczas prawidłowej eksploatacji w terminie do 3-ch dni od daty zgłoszenia awarii/uszkodzenia. strona 10 z 11

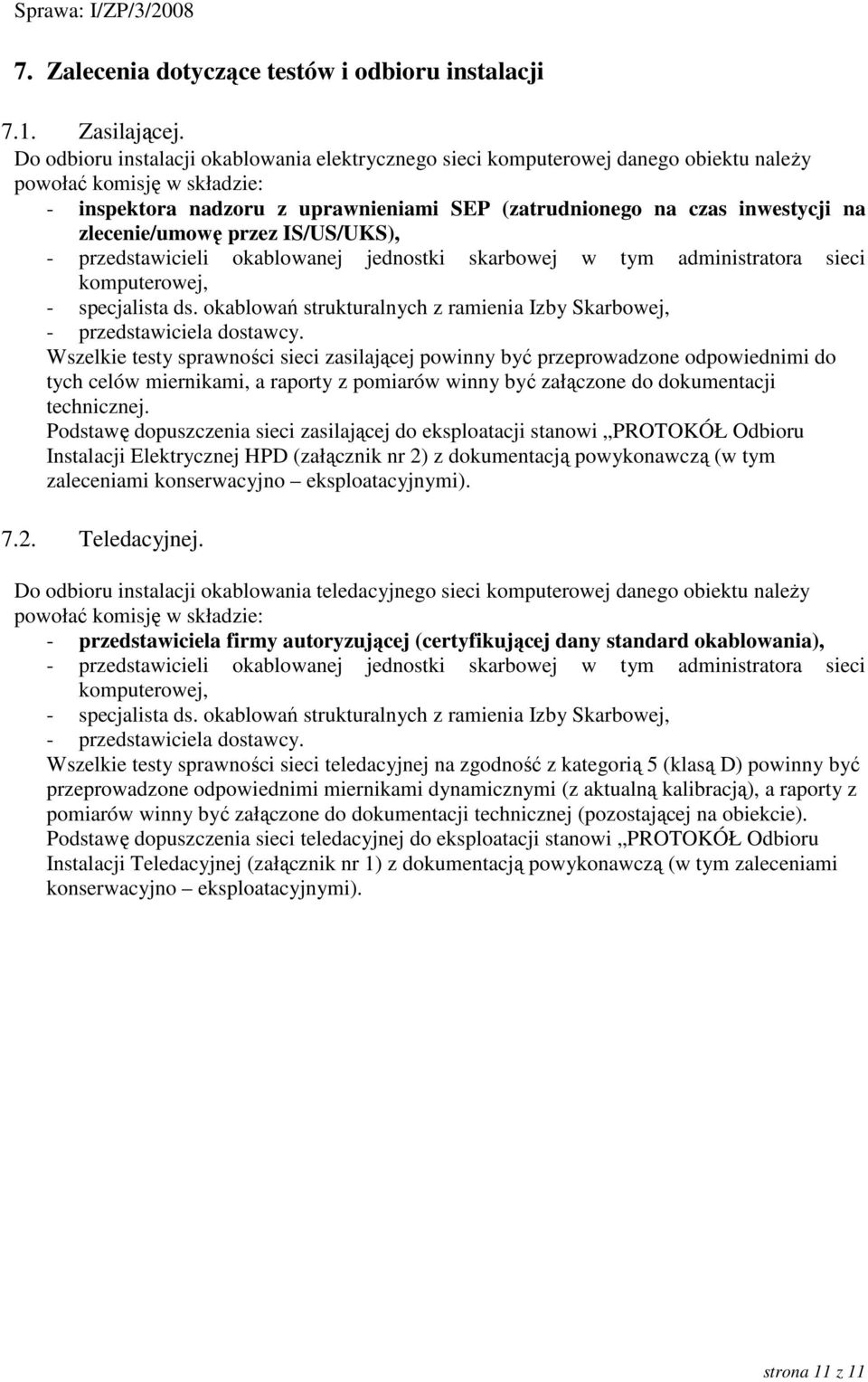

11 7. Zalecenia dotyczące testów i odbioru instalacji 7.1. Zasilającej. Do odbioru instalacji okablowania elektrycznego sieci komputerowej danego obiektu naleŝy powołać komisję w składzie: - inspektora nadzoru z uprawnieniami SEP (zatrudnionego na czas inwestycji na zlecenie/umowę przez IS/US/UKS), - przedstawicieli okablowanej jednostki skarbowej w tym administratora sieci komputerowej, - specjalista ds. okablowań strukturalnych z ramienia Izby Skarbowej, - przedstawiciela dostawcy. Wszelkie testy sprawności sieci zasilającej powinny być przeprowadzone odpowiednimi do tych celów miernikami, a raporty z pomiarów winny być załączone do dokumentacji technicznej. Podstawę dopuszczenia sieci zasilającej do eksploatacji stanowi PROTOKÓŁ Odbioru Instalacji Elektrycznej HPD (załącznik nr 2) z dokumentacją powykonawczą (w tym zaleceniami konserwacyjno eksploatacyjnymi) Teledacyjnej. Do odbioru instalacji okablowania teledacyjnego sieci komputerowej danego obiektu naleŝy powołać komisję w składzie: - przedstawiciela firmy autoryzującej (certyfikującej dany standard okablowania), - przedstawicieli okablowanej jednostki skarbowej w tym administratora sieci komputerowej, - specjalista ds. okablowań strukturalnych z ramienia Izby Skarbowej, - przedstawiciela dostawcy. Wszelkie testy sprawności sieci teledacyjnej na zgodność z kategorią 5 (klasą D) powinny być przeprowadzone odpowiednimi miernikami dynamicznymi (z aktualną kalibracją), a raporty z pomiarów winny być załączone do dokumentacji technicznej (pozostającej na obiekcie). Podstawę dopuszczenia sieci teledacyjnej do eksploatacji stanowi PROTOKÓŁ Odbioru Instalacji Teledacyjnej (załącznik nr 1) z dokumentacją powykonawczą (w tym zaleceniami konserwacyjno eksploatacyjnymi). strona 11 z 11
