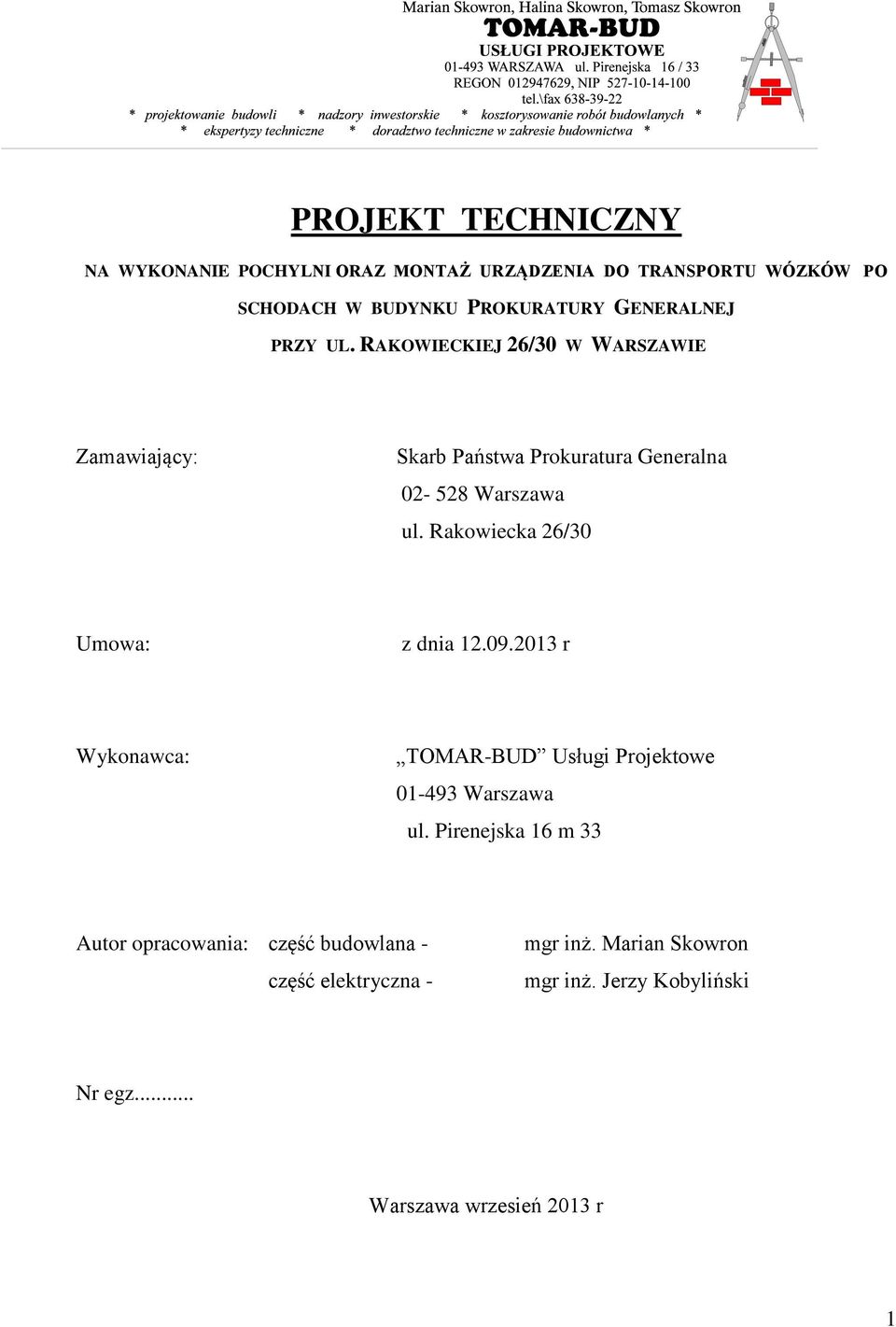

1 PROJEKT TECHNICZNY NA WYKONANIE POCHYLNI ORAZ MONTAŻ URZĄDZENIA DO TRANSPORTU WÓZKÓW PO SCHODACH W BUDYNKU PROKURATURY GENERALNEJ PRZY UL. RAKOWIECKIEJ 26/30 W WARSZAWIE Zamawiający: Skarb Państwa Prokuratura Generalna Warszawa ul. Rakowiecka 26/30 Umowa: z dnia r Wykonawca: TOMAR-BUD Usługi Projektowe Warszawa ul. Pirenejska 16 m 33 Autor opracowania: część budowlana - część elektryczna - mgr inż. Marian Skowron mgr inż. Jerzy Kobyliński Nr egz... Warszawa wrzesień 2013 r 1

Rakowiecka 26/30 Umowa: z dnia 12.09.2013 r Wykonawca: TOMAR-BUD Usługi Projektowe 01-493 Warszawa ul.

2 SPIS TREŚCI A CZĘŚĆ OPISOWA - PROJEKT 1. OPIS TECHNICZNY CZĘŚĆ BUDOWLANO MONTAŻOWA STR OPIS TECHNICZNY CZĘŚĆ ELEKTRYCZNA STR OBLICZENIA STATYCZNE STR KOPIA ZAŚWIADCZENIA MOIIB I KOPIE UPRAWNIEŃ STR OŚWIADCZENIA PROJEKTANTÓW STR. 10. B. CZĘŚĆ GRAFICZNA I -1. INWENTARYZACJA SCHODÓW PRZED ROZDZIELNIĄ I-2. INWENTARYZACJA KORYTARZA I SCHODÓW W ŁĄCZNIKU.. K-1. SCHEMAT MONTAŻU PLATFORMY SCHODOWEJ K-2. KONSTRUKCJA POCHYLNI E-01 SCHEMAT ZASILANIA PLATFORMY SCHODOWEJ. E-02 PLAN ZASILANIA PLATFORMY SCHODOWEJ. C. CZĘŚĆ KOSZTORYSOWA. 1. KOSZTORYS INWESTORSKI Z PRZEDMIAREM ROBÓT D. SPECYFIKACJA TECHNICZNA. 2

INWENTARYZACJA SCHODÓW PRZED ROZDZIELNIĄ I-2. INWENTARYZACJA KORYTARZA I SCHODÓW W ŁĄCZNIKU.. K-1. SCHEMAT MONTAŻU PLATFORMY SCHODOWEJ K-2.

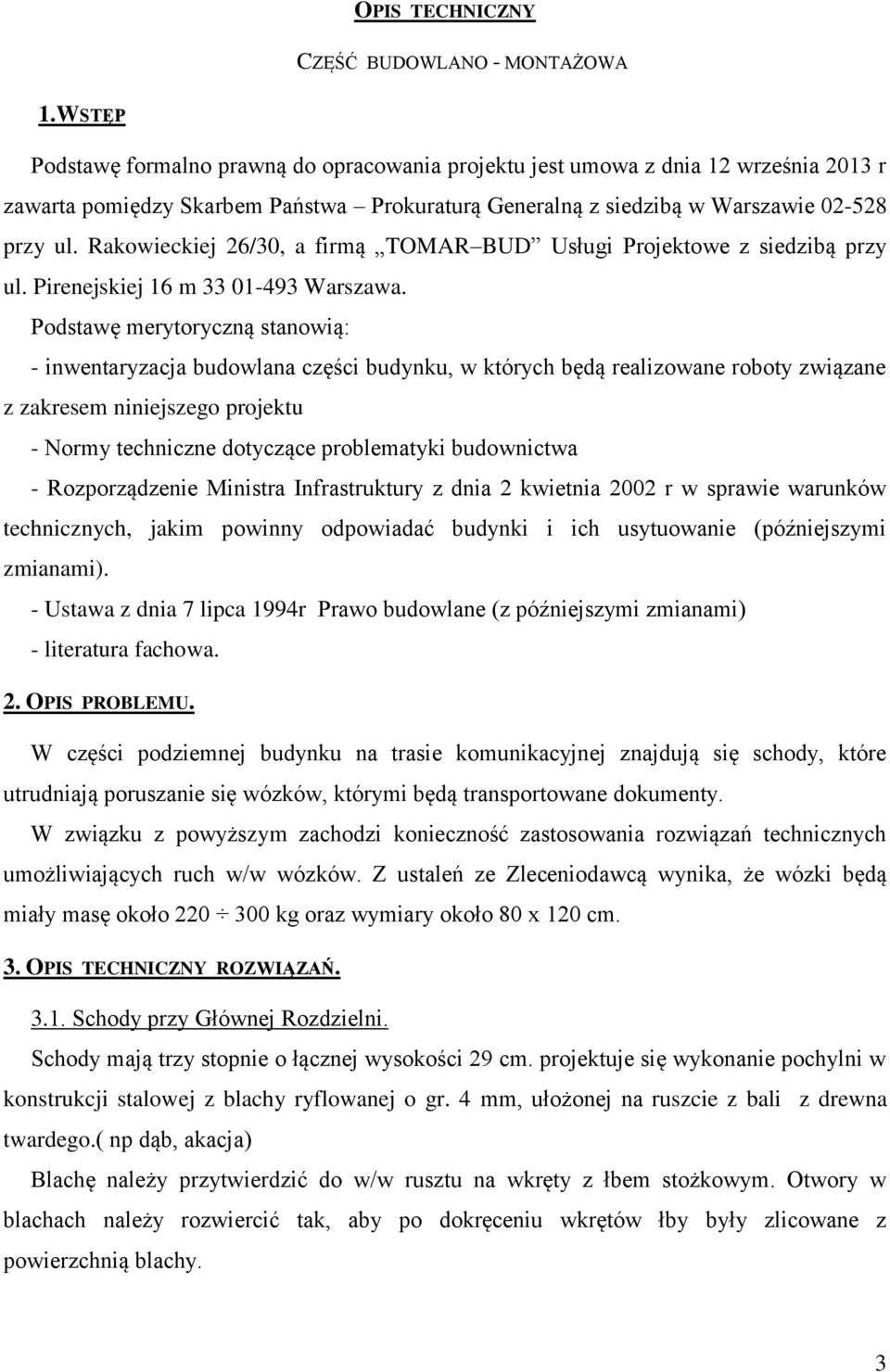

3 OPIS TECHNICZNY CZĘŚĆ BUDOWLANO - MONTAŻOWA 1.WSTĘP Podstawę formalno prawną do opracowania projektu jest umowa z dnia 12 września 2013 r zawarta pomiędzy Skarbem Państwa Prokuraturą Generalną z siedzibą w Warszawie przy ul. Rakowieckiej 26/30, a firmą TOMAR BUD Usługi Projektowe z siedzibą przy ul. Pirenejskiej 16 m Warszawa. Podstawę merytoryczną stanowią: - inwentaryzacja budowlana części budynku, w których będą realizowane roboty związane z zakresem niniejszego projektu - Normy techniczne dotyczące problematyki budownictwa - Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (późniejszymi zmianami). - Ustawa z dnia 7 lipca 1994r Prawo budowlane (z późniejszymi zmianami) - literatura fachowa. 2. OPIS PROBLEMU. W części podziemnej budynku na trasie komunikacyjnej znajdują się schody, które utrudniają poruszanie się wózków, którymi będą transportowane dokumenty. W związku z powyższym zachodzi konieczność zastosowania rozwiązań technicznych umożliwiających ruch w/w wózków. Z ustaleń ze Zleceniodawcą wynika, że wózki będą miały masę około kg oraz wymiary około 80 x 120 cm. 3. OPIS TECHNICZNY ROZWIĄZAŃ Schody przy Głównej Rozdzielni. Schody mają trzy stopnie o łącznej wysokości 29 cm. projektuje się wykonanie pochylni w konstrukcji stalowej z blachy ryflowanej o gr. 4 mm, ułożonej na ruszcie z bali z drewna twardego.( np dąb, akacja) Blachę należy przytwierdzić do w/w rusztu na wkręty z łbem stożkowym. Otwory w blachach należy rozwiercić tak, aby po dokręceniu wkrętów łby były zlicowane z powierzchnią blachy. 3

Rakowieckiej 26/30, a firmą TOMAR BUD Usługi Projektowe z siedzibą przy ul. Pirenejskiej 16 m 33 01-493 Warszawa.

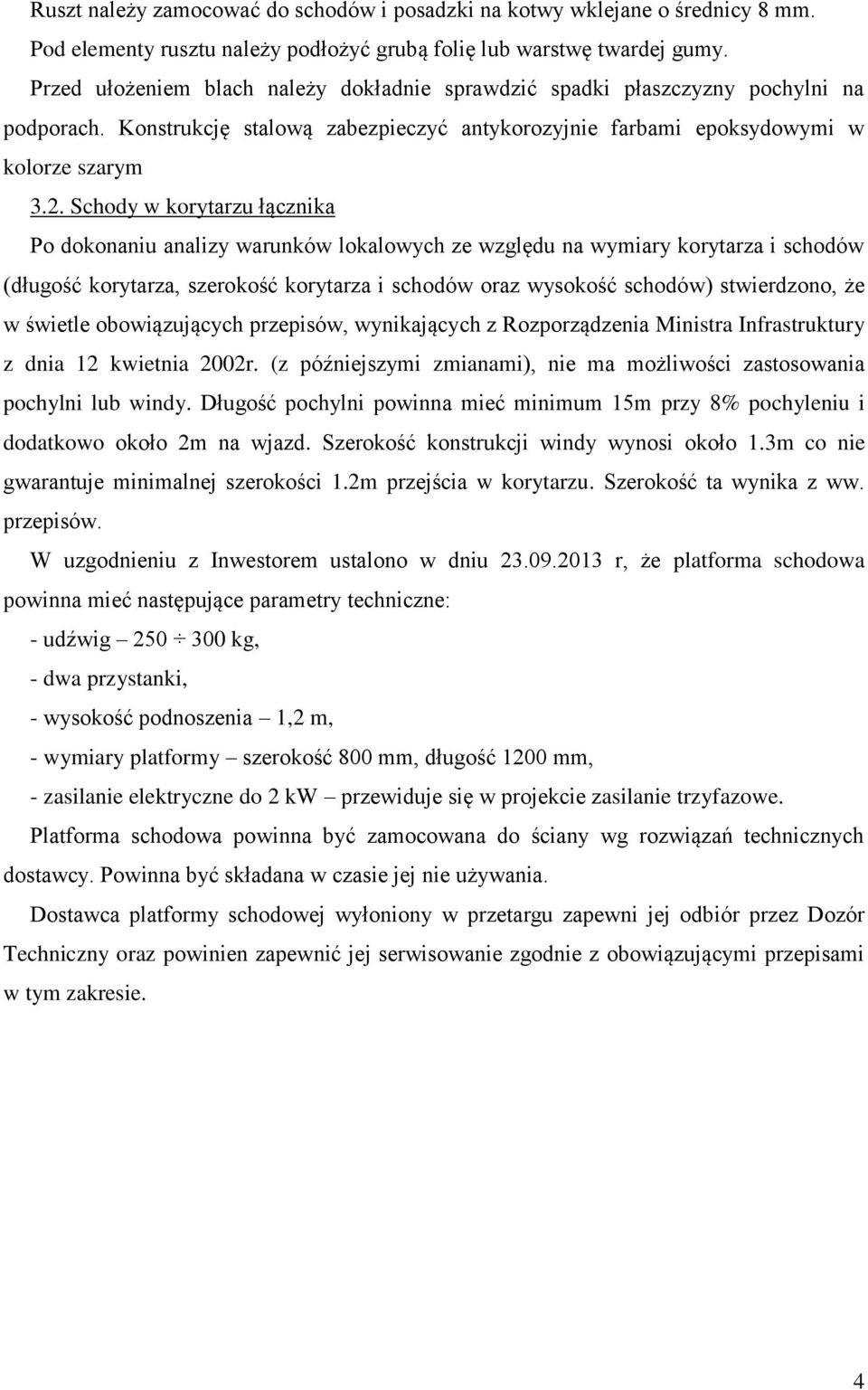

4 Ruszt należy zamocować do schodów i posadzki na kotwy wklejane o średnicy 8 mm. Pod elementy rusztu należy podłożyć grubą folię lub warstwę twardej gumy. Przed ułożeniem blach należy dokładnie sprawdzić spadki płaszczyzny pochylni na podporach. Konstrukcję stalową zabezpieczyć antykorozyjnie farbami epoksydowymi w kolorze szarym 3.2. Schody w korytarzu łącznika Po dokonaniu analizy warunków lokalowych ze względu na wymiary korytarza i schodów (długość korytarza, szerokość korytarza i schodów oraz wysokość schodów) stwierdzono, że w świetle obowiązujących przepisów, wynikających z Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. (z późniejszymi zmianami), nie ma możliwości zastosowania pochylni lub windy. Długość pochylni powinna mieć minimum 15m przy 8% pochyleniu i dodatkowo około 2m na wjazd. Szerokość konstrukcji windy wynosi około 1.3m co nie gwarantuje minimalnej szerokości 1.2m przejścia w korytarzu. Szerokość ta wynika z ww. przepisów. W uzgodnieniu z Inwestorem ustalono w dniu r, że platforma schodowa powinna mieć następujące parametry techniczne: - udźwig kg, - dwa przystanki, - wysokość podnoszenia 1,2 m, - wymiary platformy szerokość 800 mm, długość 1200 mm, - zasilanie elektryczne do 2 kw przewiduje się w projekcie zasilanie trzyfazowe. Platforma schodowa powinna być zamocowana do ściany wg rozwiązań technicznych dostawcy. Powinna być składana w czasie jej nie używania. Dostawca platformy schodowej wyłoniony w przetargu zapewni jej odbiór przez Dozór Techniczny oraz powinien zapewnić jej serwisowanie zgodnie z obowiązującymi przepisami w tym zakresie. 4

Schody w korytarzu łącznika Po dokonaniu analizy warunków lokalowych ze względu na wymiary korytarza i schodów (długość korytarza, szerokość korytarza i schodów oraz wysokość schodów) stwierdzono, że

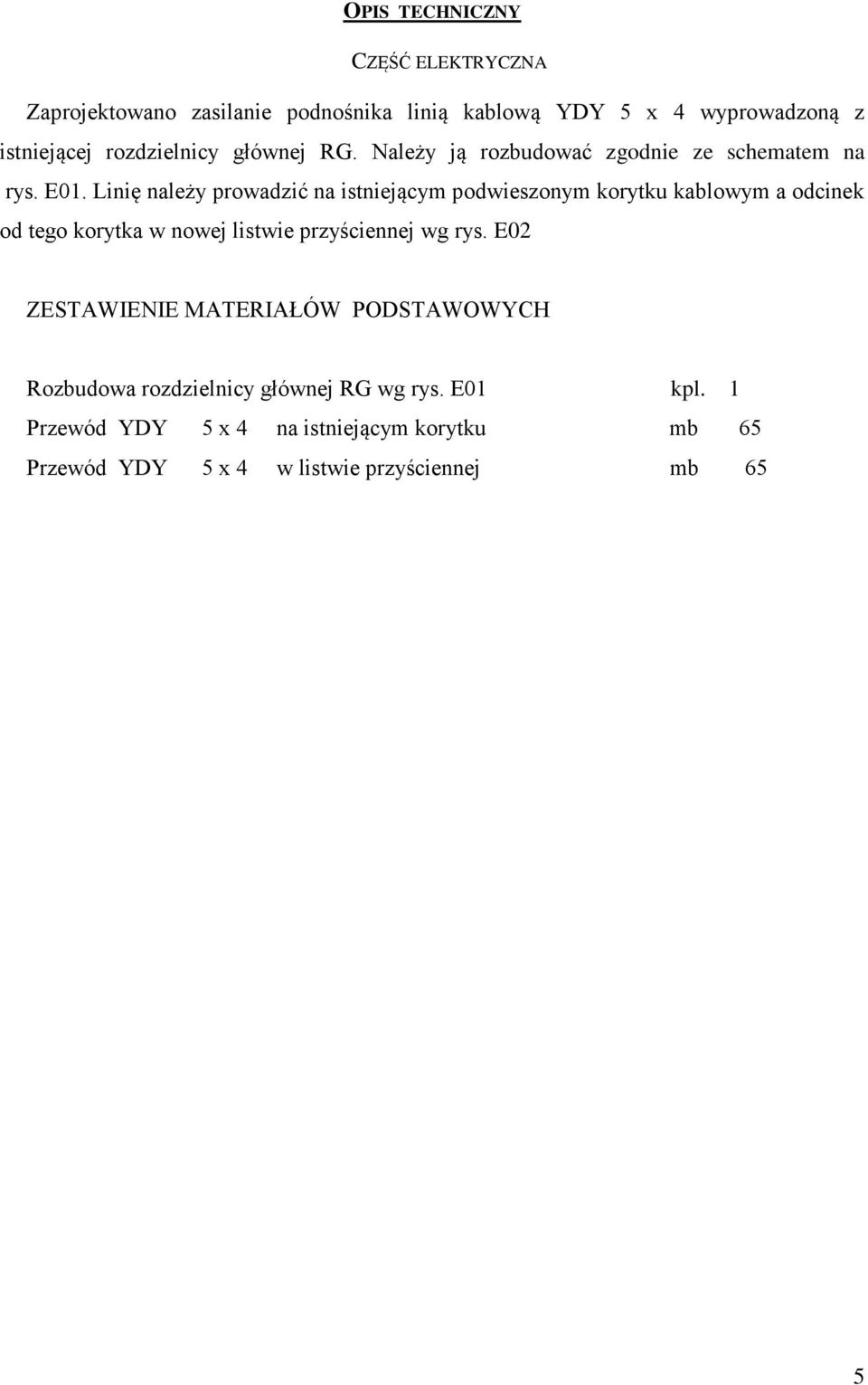

5 OPIS TECHNICZNY CZĘŚĆ ELEKTRYCZNA Zaprojektowano zasilanie podnośnika linią kablową YDY 5 x 4 wyprowadzoną z istniejącej rozdzielnicy głównej RG. Należy ją rozbudować zgodnie ze schematem na rys. E01. Linię należy prowadzić na istniejącym podwieszonym korytku kablowym a odcinek od tego korytka w nowej listwie przyściennej wg rys. E02 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Rozbudowa rozdzielnicy głównej RG wg rys. E01 kpl. 1 Przewód YDY 5 x 4 na istniejącym korytku mb 65 Przewód YDY 5 x 4 w listwie przyściennej mb 65 5

Linię należy prowadzić na istniejącym podwieszonym korytku kablowym a odcinek od tego korytka w nowej listwie przyściennej wg rys.

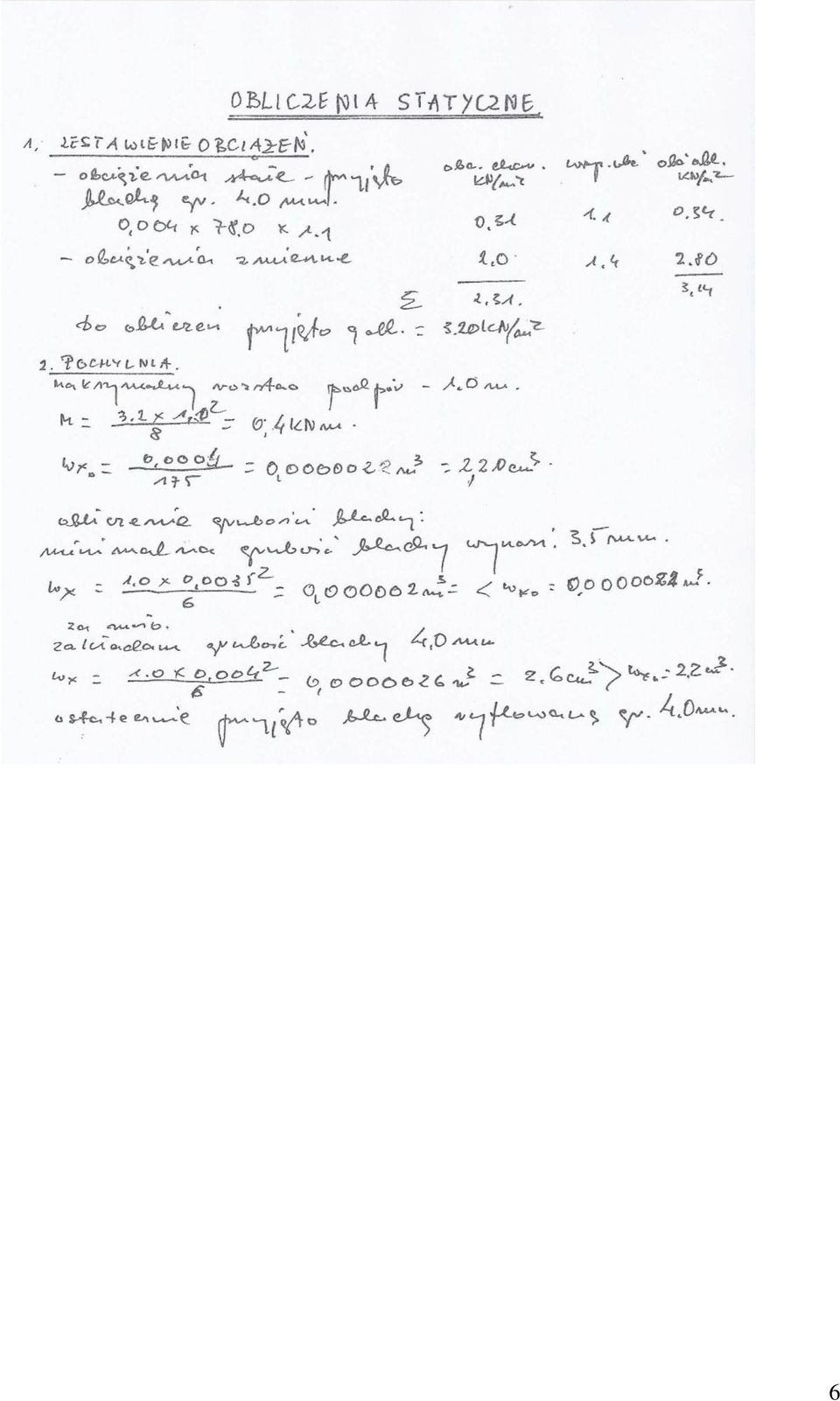

6 6
