1 I OPIS TECHNICZNY TECHNOLOGII BASENÓW NA KRYTEJ PŁYWALNI W OLEŚNIE Wstęp Podstawa opracowania Założenia i dane wyjściowe Schemat technologiczny Technologia uzdatniania wody Usuwanie fizycznych zanieczyszczeń Usuwanie zanieczyszczeń biologicznych Urzadzenia i elementy instalacji basenowej Filtry Pompy Zbiorniki wyrównawcze Uzupełnienie wodą wodociągową i opróżnianie basenów Podgrzewanie wody dla basenów Sterowanie i pomiary Sterowanie procesem filtracji Układ Kontroli i Sterowania SUW Pomiary Dezynfekcja stóp Atrakcje basenowe Uzbrojenie niecek Dysze denne Odpływ z rynny Spust denny Rurociągi i armatura Czyszczenie basenu Personel obsługujący Warunki BHP Szafy elektryczne UWAGI Woda, kanalizacja, wentylacja, zasilanie mocy cieplnej, zasilanie mocy elektrycznej...14 II Wytyczne branżowe III Obliczenia IV Rysunki V Zestawienie materiałów 1

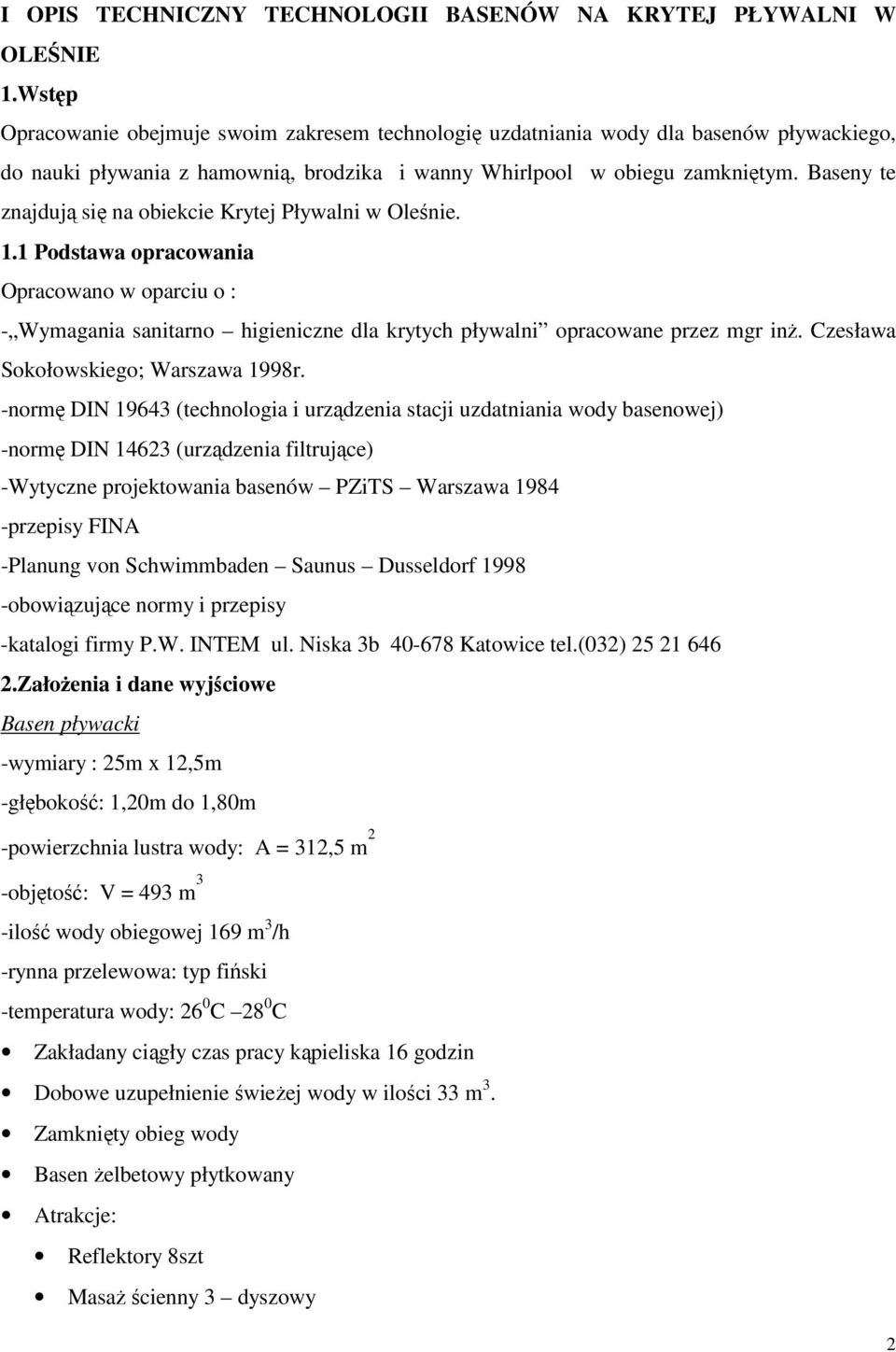

2 I OPIS TECHNICZNY TECHNOLOGII BASENÓW NA KRYTEJ PŁYWALNI W OLEŚNIE 1.Wstęp Opracowanie obejmuje swoim zakresem technologię uzdatniania wody dla basenów pływackiego, do nauki pływania z hamownią, brodzika i wanny Whirlpool w obiegu zamkniętym. Baseny te znajdują się na obiekcie Krytej Pływalni w Oleśnie. 1.1 Podstawa opracowania Opracowano w oparciu o : - Wymagania sanitarno higieniczne dla krytych pływalni opracowane przez mgr inż. Czesława Sokołowskiego; Warszawa 1998r. -normę DIN (technologia i urządzenia stacji uzdatniania wody basenowej) -normę DIN (urządzenia filtrujące) -Wytyczne projektowania basenów PZiTS Warszawa przepisy FINA -Planung von Schwimmbaden Saunus Dusseldorf obowiązujące normy i przepisy -katalogi firmy P.W. INTEM ul. Niska 3b Katowice tel.(032) Założenia i dane wyjściowe Basen pływacki -wymiary : 25m x 12,5m -głębokość: 1,20m do 1,80m -powierzchnia lustra wody: A = 312,5 m 2 -objętość: V = 493 m 3 -ilość wody obiegowej 169 m 3 /h -rynna przelewowa: typ fiński -temperatura wody: 26 0 C 28 0 C Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 33 m 3. Zamknięty obieg wody Basen żelbetowy płytkowany Atrakcje: Reflektory 8szt Masaż ścienny 3 dyszowy 2

3 Masaż karku wąski Masaż karku szeroki Basen do nauki pływania z hamownią -powierzchnia lustra wody: 47,5m 2 -głębokość: 1,0 1,2 m -objętość: V = 52,25 m 3 -ilość wody obiegowej 82 m 3 /h -rynna przelewowa: typ fiński -temperatura wody: 30 0 C Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 8,5 m 3. Zamknięty obieg wody Basen żelbetowy płatkowany + hamownia prefabrykat Atrakcje: Masaż karku 2szt Zjeżdżalnia Reflektory 3szt Brodzik -powierzchnia lustra wody: 57m 2 -głębokość: 0,4 0,5 m -objętość: V = 25,5 m 3 -ilość wody obiegowej 69,3 m 3 /h -rynna przelewowa: typ fiński -temperatura wody: 31 0 C Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 12,3 m 3. Zamknięty obieg wody Basen żelbetowy płytkowany Atrakcje: Grzybek wodny Gejzer Reflektory 3szt Wanna z Roman Public285 3

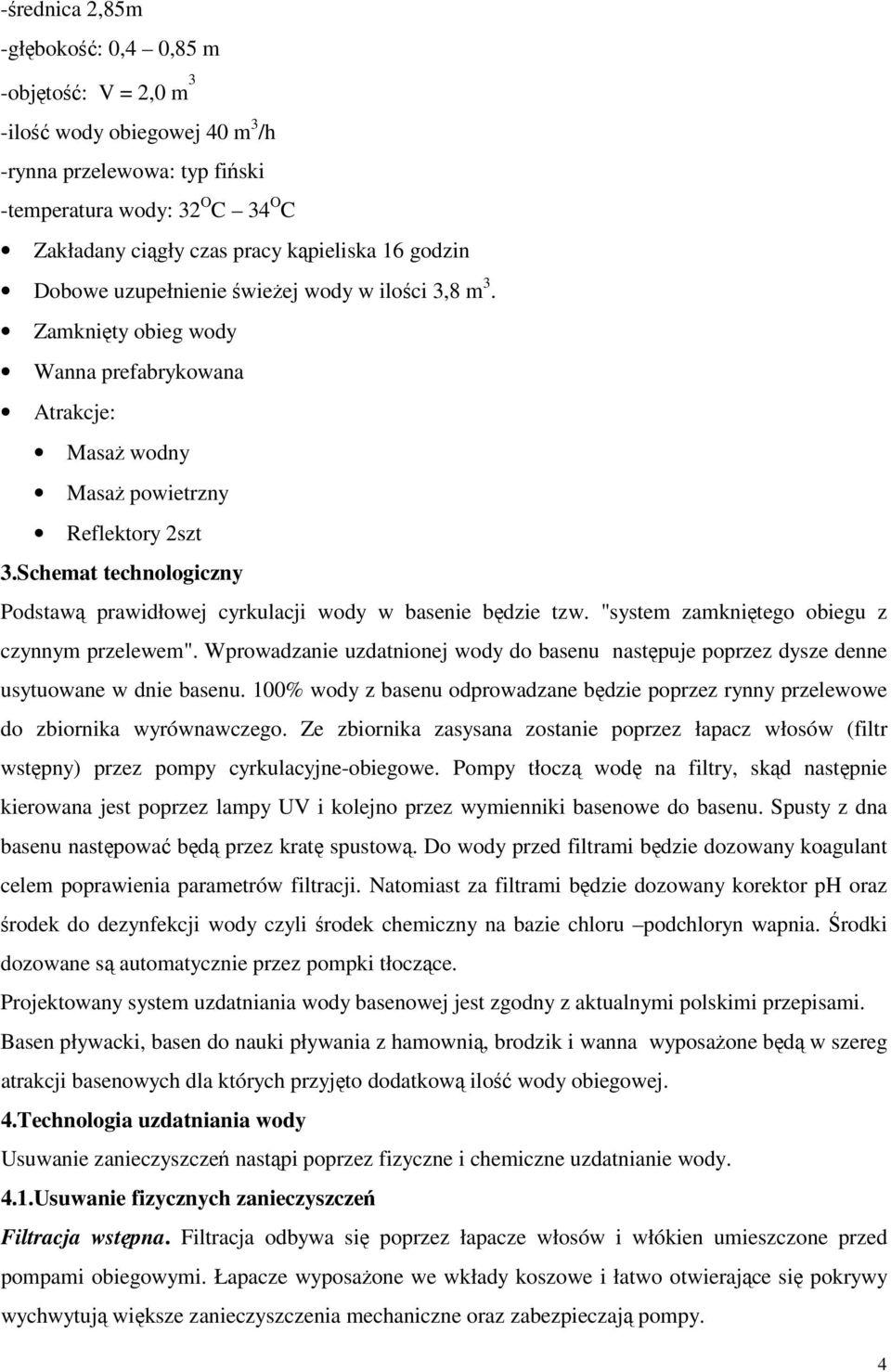

4 -średnica 2,85m -głębokość: 0,4 0,85 m -objętość: V = 2,0 m 3 -ilość wody obiegowej 40 m 3 /h -rynna przelewowa: typ fiński -temperatura wody: 32 O C 34 O C Zakładany ciągły czas pracy kąpieliska 16 godzin Dobowe uzupełnienie świeżej wody w ilości 3,8 m 3. Zamknięty obieg wody Wanna prefabrykowana Atrakcje: Masaż wodny Masaż powietrzny Reflektory 2szt 3.Schemat technologiczny Podstawą prawidłowej cyrkulacji wody w basenie będzie tzw. "system zamkniętego obiegu z czynnym przelewem". Wprowadzanie uzdatnionej wody do basenu następuje poprzez dysze denne usytuowane w dnie basenu. 100% wody z basenu odprowadzane będzie poprzez rynny przelewowe do zbiornika wyrównawczego. Ze zbiornika zasysana zostanie poprzez łapacz włosów (filtr wstępny) przez pompy cyrkulacyjne-obiegowe. Pompy tłoczą wodę na filtry, skąd następnie kierowana jest poprzez lampy UV i kolejno przez wymienniki basenowe do basenu. Spusty z dna basenu następować będą przez kratę spustową. Do wody przed filtrami będzie dozowany koagulant celem poprawienia parametrów filtracji. Natomiast za filtrami będzie dozowany korektor ph oraz środek do dezynfekcji wody czyli środek chemiczny na bazie chloru podchloryn wapnia. Środki dozowane są automatycznie przez pompki tłoczące. Projektowany system uzdatniania wody basenowej jest zgodny z aktualnymi polskimi przepisami. Basen pływacki, basen do nauki pływania z hamownią, brodzik i wanna wyposażone będą w szereg atrakcji basenowych dla których przyjęto dodatkową ilość wody obiegowej. 4.Technologia uzdatniania wody Usuwanie zanieczyszczeń nastąpi poprzez fizyczne i chemiczne uzdatnianie wody. 4.1.Usuwanie fizycznych zanieczyszczeń Filtracja wstępna. Filtracja odbywa się poprzez łapacze włosów i włókien umieszczone przed pompami obiegowymi. Łapacze wyposażone we wkłady koszowe i łatwo otwierające się pokrywy wychwytują większe zanieczyszczenia mechaniczne oraz zabezpieczają pompy. 4

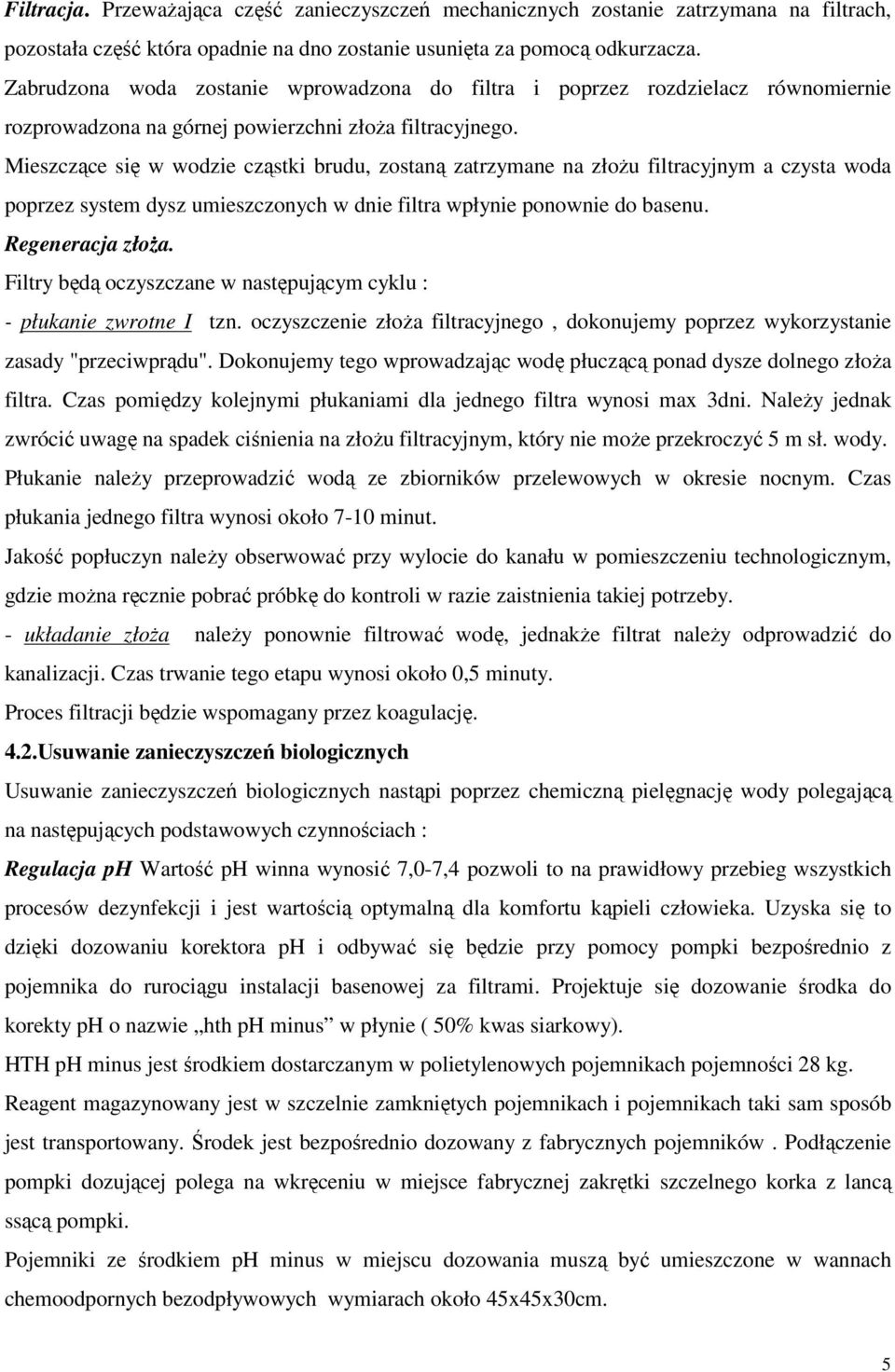

5 Filtracja. Przeważająca część zanieczyszczeń mechanicznych zostanie zatrzymana na filtrach, pozostała część która opadnie na dno zostanie usunięta za pomocą odkurzacza. Zabrudzona woda zostanie wprowadzona do filtra i poprzez rozdzielacz równomiernie rozprowadzona na górnej powierzchni złoża filtracyjnego. Mieszczące się w wodzie cząstki brudu, zostaną zatrzymane na złożu filtracyjnym a czysta woda poprzez system dysz umieszczonych w dnie filtra wpłynie ponownie do basenu. Regeneracja złoża. Filtry będą oczyszczane w następującym cyklu : - płukanie zwrotne I tzn. oczyszczenie złoża filtracyjnego, dokonujemy poprzez wykorzystanie zasady "przeciwprądu". Dokonujemy tego wprowadzając wodę płuczącą ponad dysze dolnego złoża filtra. Czas pomiędzy kolejnymi płukaniami dla jednego filtra wynosi max 3dni. Należy jednak zwrócić uwagę na spadek ciśnienia na złożu filtracyjnym, który nie może przekroczyć 5 m sł. wody. Płukanie należy przeprowadzić wodą ze zbiorników przelewowych w okresie nocnym. Czas płukania jednego filtra wynosi około 7-10 minut. Jakość popłuczyn należy obserwować przy wylocie do kanału w pomieszczeniu technologicznym, gdzie można ręcznie pobrać próbkę do kontroli w razie zaistnienia takiej potrzeby. - układanie złoża należy ponownie filtrować wodę, jednakże filtrat należy odprowadzić do kanalizacji. Czas trwanie tego etapu wynosi około 0,5 minuty. Proces filtracji będzie wspomagany przez koagulację. 4.2.Usuwanie zanieczyszczeń biologicznych Usuwanie zanieczyszczeń biologicznych nastąpi poprzez chemiczną pielęgnację wody polegającą na następujących podstawowych czynnościach : Regulacja ph Wartość ph winna wynosić 7,0-7,4 pozwoli to na prawidłowy przebieg wszystkich procesów dezynfekcji i jest wartością optymalną dla komfortu kąpieli człowieka. Uzyska się to dzięki dozowaniu korektora ph i odbywać się będzie przy pomocy pompki bezpośrednio z pojemnika do rurociągu instalacji basenowej za filtrami. Projektuje się dozowanie środka do korekty ph o nazwie hth ph minus w płynie ( 50% kwas siarkowy). HTH ph minus jest środkiem dostarczanym w polietylenowych pojemnikach pojemności 28 kg. Reagent magazynowany jest w szczelnie zamkniętych pojemnikach i pojemnikach taki sam sposób jest transportowany. Środek jest bezpośrednio dozowany z fabrycznych pojemników. Podłączenie pompki dozującej polega na wkręceniu w miejsce fabrycznej zakrętki szczelnego korka z lancą ssącą pompki. Pojemniki ze środkiem ph minus w miejscu dozowania muszą być umieszczone w wannach chemoodpornych bezodpływowych wymiarach około 45x45x30cm. 5

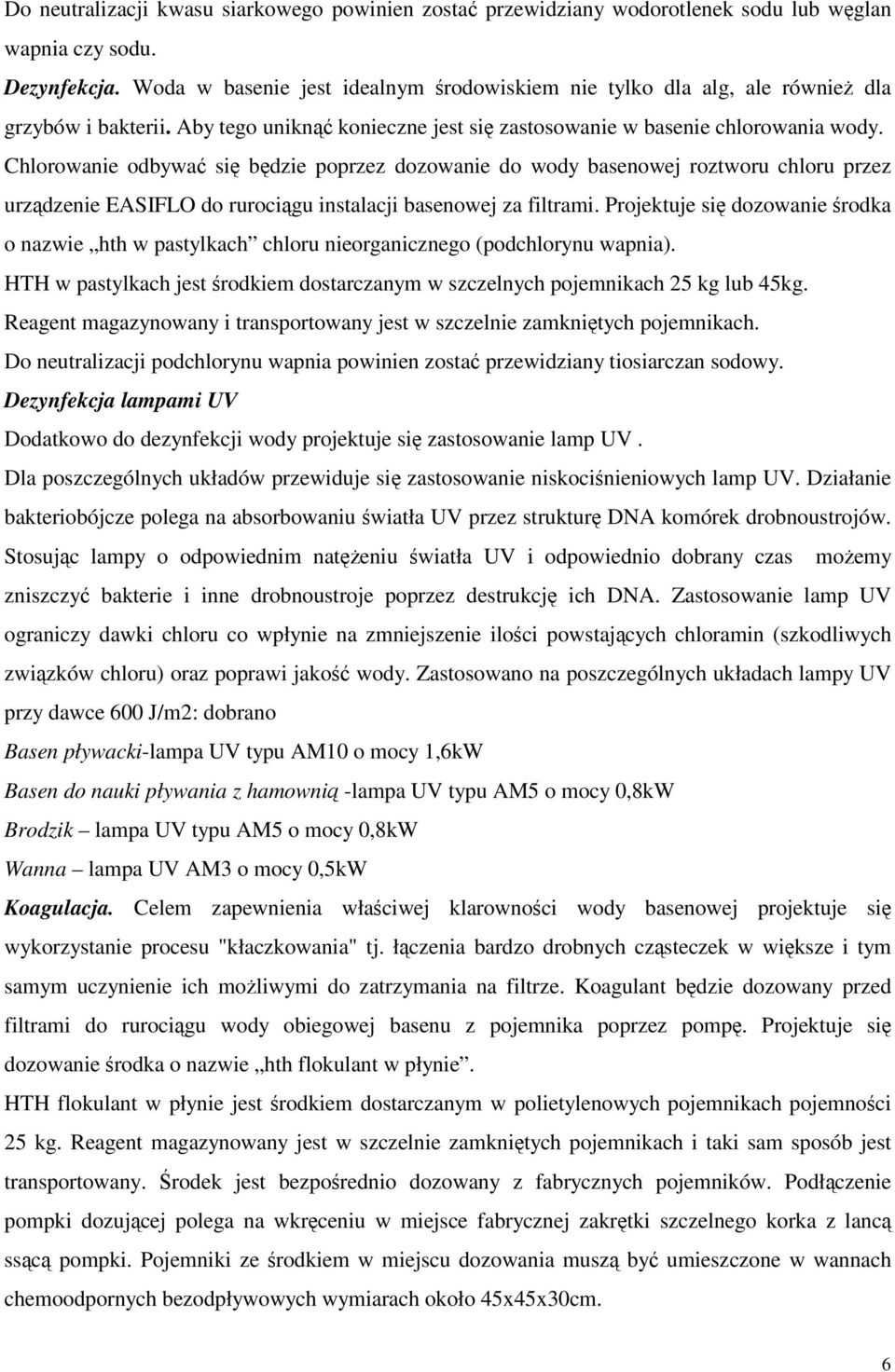

6 Do neutralizacji kwasu siarkowego powinien zostać przewidziany wodorotlenek sodu lub węglan wapnia czy sodu. Dezynfekcja. Woda w basenie jest idealnym środowiskiem nie tylko dla alg, ale również dla grzybów i bakterii. Aby tego uniknąć konieczne jest się zastosowanie w basenie chlorowania wody. Chlorowanie odbywać się będzie poprzez dozowanie do wody basenowej roztworu chloru przez urządzenie EASIFLO do rurociągu instalacji basenowej za filtrami. Projektuje się dozowanie środka o nazwie hth w pastylkach chloru nieorganicznego (podchlorynu wapnia). HTH w pastylkach jest środkiem dostarczanym w szczelnych pojemnikach 25 kg lub 45kg. Reagent magazynowany i transportowany jest w szczelnie zamkniętych pojemnikach. Do neutralizacji podchlorynu wapnia powinien zostać przewidziany tiosiarczan sodowy. Dezynfekcja lampami UV Dodatkowo do dezynfekcji wody projektuje się zastosowanie lamp UV. Dla poszczególnych układów przewiduje się zastosowanie niskociśnieniowych lamp UV. Działanie bakteriobójcze polega na absorbowaniu światła UV przez strukturę DNA komórek drobnoustrojów. Stosując lampy o odpowiednim natężeniu światła UV i odpowiednio dobrany czas możemy zniszczyć bakterie i inne drobnoustroje poprzez destrukcję ich DNA. Zastosowanie lamp UV ograniczy dawki chloru co wpłynie na zmniejszenie ilości powstających chloramin (szkodliwych związków chloru) oraz poprawi jakość wody. Zastosowano na poszczególnych układach lampy UV przy dawce 600 J/m2: dobrano Basen pływacki-lampa UV typu AM10 o mocy 1,6kW Basen do nauki pływania z hamownią -lampa UV typu AM5 o mocy 0,8kW Brodzik lampa UV typu AM5 o mocy 0,8kW Wanna lampa UV AM3 o mocy 0,5kW Koagulacja. Celem zapewnienia właściwej klarowności wody basenowej projektuje się wykorzystanie procesu "kłaczkowania" tj. łączenia bardzo drobnych cząsteczek w większe i tym samym uczynienie ich możliwymi do zatrzymania na filtrze. Koagulant będzie dozowany przed filtrami do rurociągu wody obiegowej basenu z pojemnika poprzez pompę. Projektuje się dozowanie środka o nazwie hth flokulant w płynie. HTH flokulant w płynie jest środkiem dostarczanym w polietylenowych pojemnikach pojemności 25 kg. Reagent magazynowany jest w szczelnie zamkniętych pojemnikach i taki sam sposób jest transportowany. Środek jest bezpośrednio dozowany z fabrycznych pojemników. Podłączenie pompki dozującej polega na wkręceniu w miejsce fabrycznej zakrętki szczelnego korka z lancą ssącą pompki. Pojemniki ze środkiem w miejscu dozowania muszą być umieszczone w wannach chemoodpornych bezodpływowych wymiarach około 45x45x30cm. 6

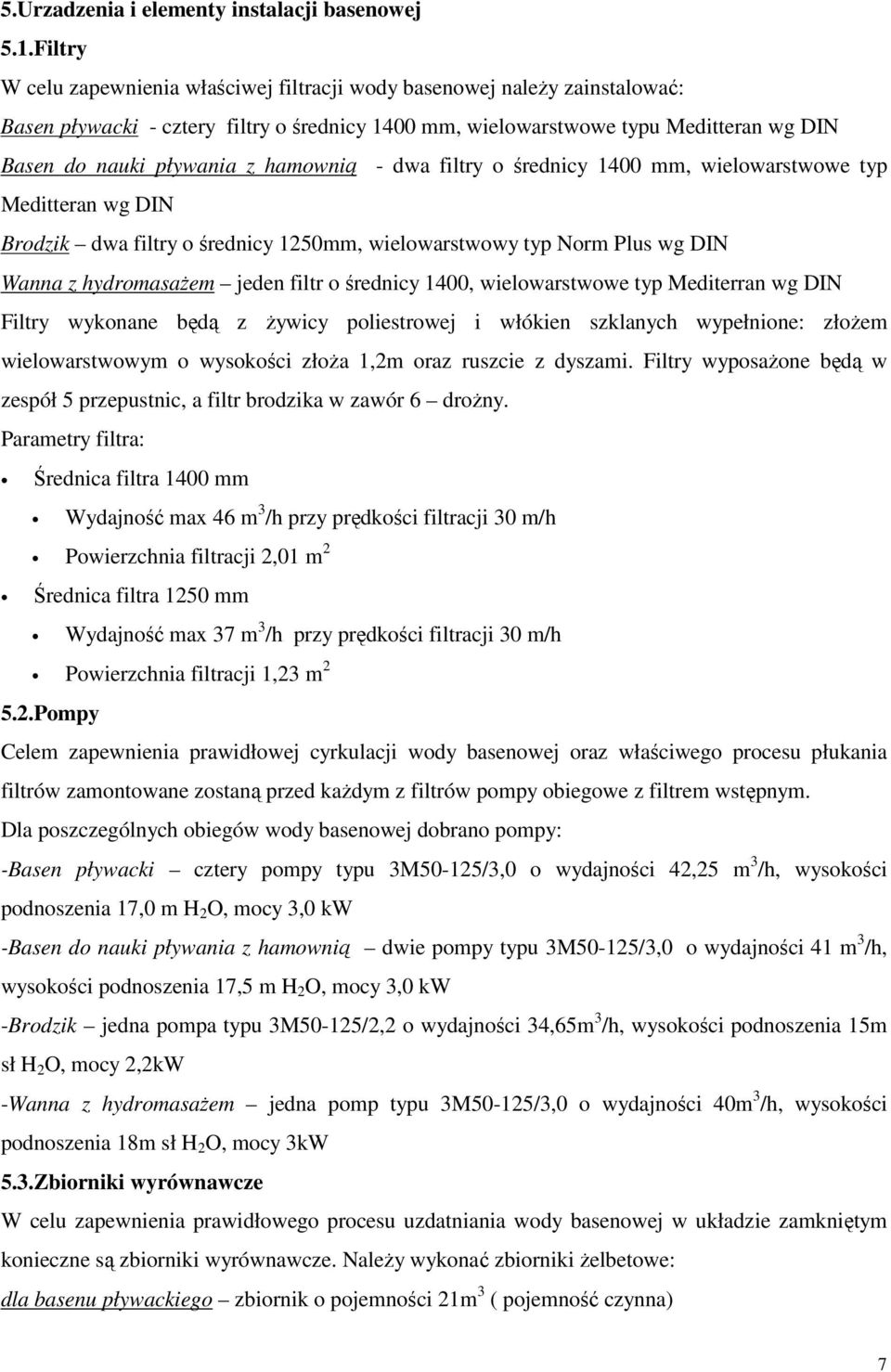

7 5.Urzadzenia i elementy instalacji basenowej 5.1.Filtry W celu zapewnienia właściwej filtracji wody basenowej należy zainstalować: Basen pływacki - cztery filtry o średnicy 1400 mm, wielowarstwowe typu Meditteran wg DIN Basen do nauki pływania z hamownią - dwa filtry o średnicy 1400 mm, wielowarstwowe typ Meditteran wg DIN Brodzik dwa filtry o średnicy 1250mm, wielowarstwowy typ Norm Plus wg DIN Wanna z hydromasażem jeden filtr o średnicy 1400, wielowarstwowe typ Mediterran wg DIN Filtry wykonane będą z żywicy poliestrowej i włókien szklanych wypełnione: złożem wielowarstwowym o wysokości złoża 1,2m oraz ruszcie z dyszami. Filtry wyposażone będą w zespół 5 przepustnic, a filtr brodzika w zawór 6 drożny. Parametry filtra: Średnica filtra 1400 mm Wydajność max 46 m 3 /h przy prędkości filtracji 30 m/h Powierzchnia filtracji 2,01 m 2 Średnica filtra 1250 mm Wydajność max 37 m 3 /h przy prędkości filtracji 30 m/h Powierzchnia filtracji 1,23 m Pompy Celem zapewnienia prawidłowej cyrkulacji wody basenowej oraz właściwego procesu płukania filtrów zamontowane zostaną przed każdym z filtrów pompy obiegowe z filtrem wstępnym. Dla poszczególnych obiegów wody basenowej dobrano pompy: -Basen pływacki cztery pompy typu 3M50-125/3,0 o wydajności 42,25 m 3 /h, wysokości podnoszenia 17,0 m H 2 O, mocy 3,0 kw -Basen do nauki pływania z hamownią dwie pompy typu 3M50-125/3,0 o wydajności 41 m 3 /h, wysokości podnoszenia 17,5 m H 2 O, mocy 3,0 kw -Brodzik jedna pompa typu 3M50-125/2,2 o wydajności 34,65m 3 /h, wysokości podnoszenia 15m sł H 2 O, mocy 2,2kW -Wanna z hydromasażem jedna pomp typu 3M50-125/3,0 o wydajności 40m 3 /h, wysokości podnoszenia 18m sł H 2 O, mocy 3kW 5.3.Zbiorniki wyrównawcze W celu zapewnienia prawidłowego procesu uzdatniania wody basenowej w układzie zamkniętym konieczne są zbiorniki wyrównawcze. Należy wykonać zbiorniki żelbetowe: dla basenu pływackiego zbiornik o pojemności 21m 3 ( pojemność czynna) 7

8 dla basenu do nauki pływania z hamownią zbiornik o pojemności 12+8 m 3 (pojemność czynna) dla brodzika zbiornik o pojemności 11 m 3 (pojemność czynna) dla wanny z hydromasażem zbiornik o pojemności 11m 3 (pojemność czynna) Zbiorniki te wyposażone zostaną w rurociągi spustowe dn75mm, przelewowe dn160mm (zb, b. pływackiego, zb. b. do nauki pływania) i dn110 (zb. brodzika i zb. wanny), ssawne (zb. basenu pływackiego dn225mm, zb. basenu do nauki pływania dn160mm, zb. brodzika dn160mm, zb. wanny dn125mm) oraz rurociągi zasilania wody woda świeżą z wodociągu i układ pomiaru poziomu wody wraz z automatyką napełniania. Zbiornik wyposażyć w stopnie złazowe/włazowe. Zbiorniki wyrównawcze należy wewnątrz wyizolować izolacją systemowąi ewentualnie wypłytkować płytkami gresowymi. Dno zbiornika wykonać 10cm nad posadzką podbasenia. 5.4.Uzupełnienie wodą wodociągową i opróżnianie basenów Napełnianie basenów odbywać się będzie wodą z instalacji wodociągowej. Uzupełnienie strat wody w basenach następować będzie poprzez zbiorniki wyrównawcze, wyposażone w pływaki regulacji poziomu uruchamiające zawór z napędem elektrycznym oraz wodomierz na dopływie wody z sieci wodociągowej. Instalacja wody do napełniania basenów oraz wody uzupełniającej powinna być zaopatrzona w wodomierz Dzienne należy doprowadzić świeżej wody w ilości orientacyjnej 33 m 3 do basen pływackiego, 8,5m 3 do basenu do nauki pływania, 12,3m 3 do brodzika, 3,8m 3 do wanny z hydromasażem w przeciągu 16 godzin pracy układów przy maksymalnym obciążeniu basenów. Faktyczny bilans zużycia wody w stacjach uzdatniania wody otrzyma się w czasie eksploatacji po codziennym zakończeniu zajęć na basenie, przy pomocy odczytu wodomierza określającego pobór świeżej wody przez zbiorniki filtracyjne z sieci wodociągowej. Pobór ten uzupełnia ubytki wody przez parowanie, wychlapanie, płukanie (czyszczenie) filtrów. Wynik tego zużycia wskaże dopiero potrzebę uzupełniania świeżą wodą w ilości 30 l/osobę/dzień (znając osobowe obciążenie basenów w ciągu dnia pracy). Całkowitą wymianę wody w basenie przewiduje się co najmniej raz w roku przez spust wody do kanalizacji. Wannę Whirlpool powinno się spuszczać codziennie Podgrzewanie wody dla basenów Woda w basenach będzie podgrzewana poprzez zespoły wymienników zasilanych z lokalnej kotłowni lub wymiennikowi wodą gorącą o parametrach 60/50 0. Właściwa temperatura będzie utrzymana poprzez sterownik i pompki obiegowe z zaworami z napędem elektrycznym. Dla poszczególnych obiegów wody basenowej przyjęto: -Basen pływacki dwa wymienniki typu B 500 o mocy 146 kw -Basen do nauki pływania z hamownią jeden wymiennik typu B 250 o mocy 73 kw 8

9 -Brodzik jeden wymiennik typu B180 o mocy 53kW -Wanna z hydromasażem jeden wymiennik typu B180 o mocy 53kW 5.6. Sterowanie i pomiary Sterowanie procesem filtracji Procesu filtracji odbywać się będzie w systemie "półautomatycznym". Rozpoczęcie oraz przeprowadzanie procesu płukania filtrów odbywać się będzie ręcznie Układ Kontroli i Sterowania SUW Układu Kontroli i Sterowania SUW IM CONTROL POOL 400 (b. pływacki, b. do nauki pływania z hamownią, brodzik, wanna Whirlpool) zapewnienia utrzymanie odpowiednich parametrów wody: odczynu ph; stężenia chloru; poziomu Redox; temperatury wody. Dozowanie chemikaliów dla danego basenu musi być przerwane w momencie wyłączenia pompy obiegowej, braku przepływu przez celę lub w przypadku płukania danego filtra. Sterownik basenowy IMControlPool w obrębie Stacji Uzdatniania Wody basenowej (SUW) realizuje następujące funkcje: 1. Proces filtracji i rozcieńczania sygnalizacja pracy pomp obiegowych zabezpieczenie pomp obiegowych przed suchobiegiem regulację poziomu wody w zbiornikach retencyjnych, sterowanie zaworem uzupełniania wody kontrolę zużycia wody dla potrzeb technologii 2. Proces dezynfekcji regulację parametrów fizykochemicznych wody jak chlor, ph, redox, kontrolę przepływu wody basenowej przez celę pomiarową sterowanie zaworem EASIFLO dozującym podchloryn oraz pompką dozującą korektor ph, sygnalizacja minimalnego poziomu w zbiorniku korektora ph 3. Funkcje dodatkowe blokada technologiczna - dozowanie chemikaliów dla danego basenu przerywane jest w momencie wyłączenia pomp obiegowych, braku przepływu przez celę, w przypadku płukania danego filtra. kalibracja sond pomiarowych z poziomu panela operatorskiego Sterowanie automatyczne pracą atrakcji wodnych w algorytmie czasowym Sterowanie ruchem klienta na Zjeżdżalni wodnej jako opcja 9

10 komunikację z nadrzędną Stacją Operatorską komputer z oprogramowaniem do wizualizacji, sterowania i archiwizacji danych. Sterownik basenowy IMControlPool jest wyposażony w panel operatorski z ciekłokrystalicznym ekranem dotykowym umożliwiający wizualizację pomiarów, kontrolowanie pracy poszczególnych napędów SUW, kalibracje sond pomiarowych. Do sterownika przyłączona jest kaseta zdalnego sterowania atrakcjami, umiejscowiona w pomieszczeniu ratownika, dzięki której będzie możliwe ręczne bądź automatyczne sterowanie pracą atrakcji wodnych. Sterowanie automatyczne ma zapewnić równomierne zużycie napędów elektrycznych oraz pozwoli oszczędzić zużycie energii elektrycznej na potrzeby atrakcji. Podłączenie komunikacyjne Sterownika Basenowego z komputerem, na którym zainstalowano oprogramowanie do wizualizacji i rejestracji umożliwi sporządzanie raportów i przeglądanie trendów historycznych. Funkcjonalność oprogramowania pozwala na sprawną i optymalną kontrolę zużycia mediów co w efekcie przekłada się na racjonalne zarządzanie kosztami eksploatacji obiektu. W skład kompletnego układu kontroli i sterowania SUW wchodzi : Sterownik basenowy IMControlPool do ciągłego pomiaru, regulacji ph, wolnego chloru i temperatury oraz pomiaru wskaźnika Redox, regulacji i sterowania poziomów w zbiornikach przelewowych, sterowania i kontroli procesu filtracji Sonda pomiarowa chloru - wyposażona we wzmacniacz oraz samoczyszczącą elektrodę amperometryczną. Moduł mierzy zawartość chloru wolnego w wodzie basenowej. Sonda pomiarowa ph - wyposażona we wzmacniacz 2-stronny (plus i minus) oraz elektrodę z kablem i wtyczką. Moduł mierzy wartość odczynu ph w wodzie basenowej. Sonda pomiarowa Redox wyposażona i wskazanie wartości bieżącej. we wzmacniacz i elektrodę, umożliwia pomiar Moduł pomiarowy temperatury wyposażony we wzmacniacz, czujnik, przetwornik, zawór regulacyjny wymiennika, umożliwia pomiar i regulację. Moduł pomiarowy poziomu echo-sonda sygnalizatory poziomu, zawór z napendem elektromagnetycznym uzupełniania wody, umożliwia sygnalizację i sterowanie. Dozownik podchloryn wapnia Easiflo z przewodem ssącym z zabezpieczeniem przed sucho biegiem i elektrozaworem - do zmiennego w czasie dozowania podchlorynu wapnia. Dozownik korektora ph - pompka dozująca z przewodem ssącym z zabezpieczeniem przed suchobiegiem - do zmiennego w czasie dozowania korektora ph. Dozownik kooagulanta - pompka dozująca z przewodem ssącym z zabezpieczeniem przed suchobiegiem - do dozowania koagulanta. 10

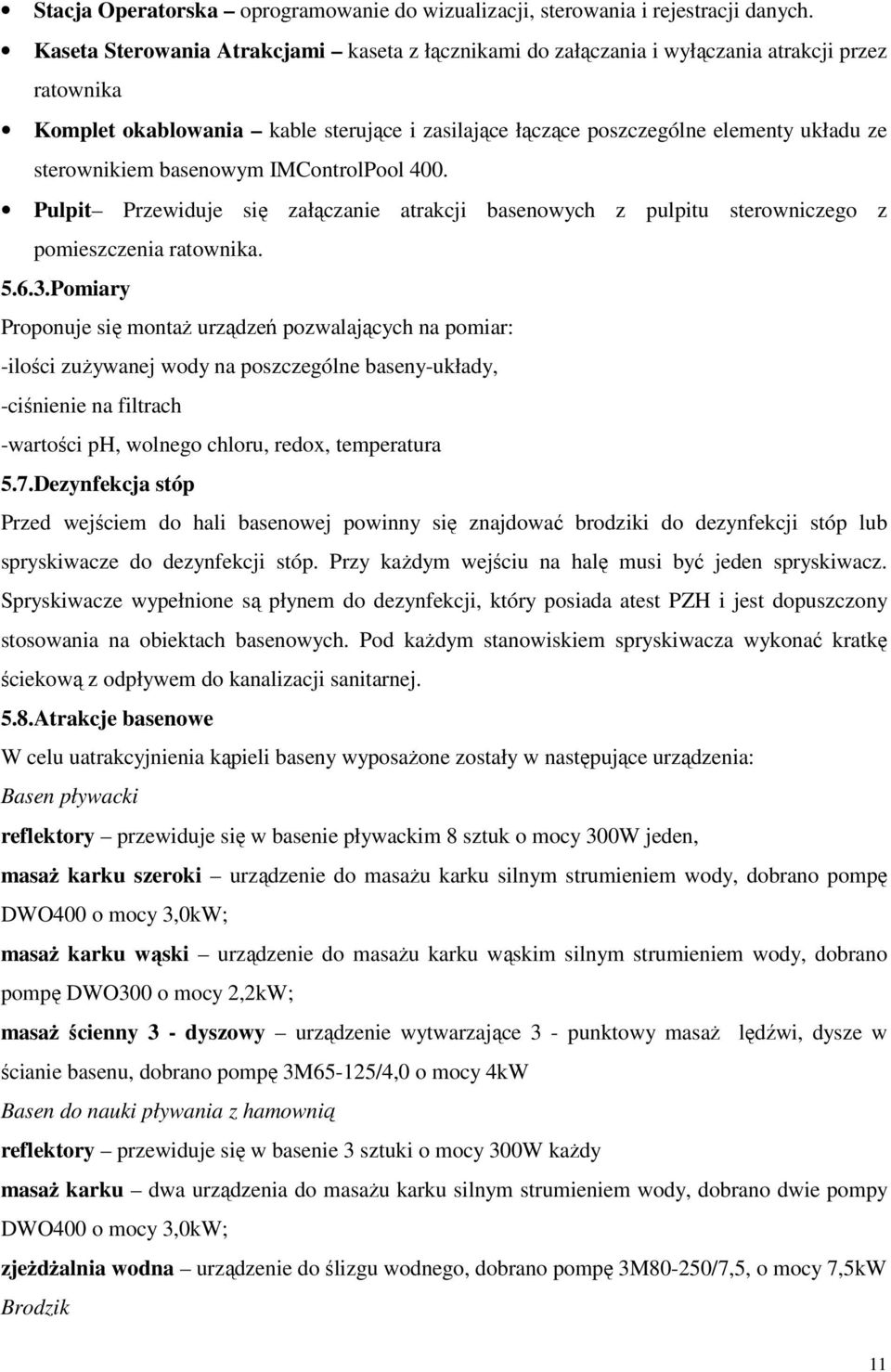

11 Stacja Operatorska oprogramowanie do wizualizacji, sterowania i rejestracji danych. Kaseta Sterowania Atrakcjami kaseta z łącznikami do załączania i wyłączania atrakcji przez ratownika Komplet okablowania kable sterujące i zasilające łączące poszczególne elementy układu ze sterownikiem basenowym IMControlPool 400. Pulpit Przewiduje się załączanie atrakcji basenowych z pulpitu sterowniczego z pomieszczenia ratownika Pomiary Proponuje się montaż urządzeń pozwalających na pomiar: -ilości zużywanej wody na poszczególne baseny-układy, -ciśnienie na filtrach -wartości ph, wolnego chloru, redox, temperatura 5.7.Dezynfekcja stóp Przed wejściem do hali basenowej powinny się znajdować brodziki do dezynfekcji stóp lub spryskiwacze do dezynfekcji stóp. Przy każdym wejściu na halę musi być jeden spryskiwacz. Spryskiwacze wypełnione są płynem do dezynfekcji, który posiada atest PZH i jest dopuszczony stosowania na obiektach basenowych. Pod każdym stanowiskiem spryskiwacza wykonać kratkę ściekową z odpływem do kanalizacji sanitarnej. 5.8.Atrakcje basenowe W celu uatrakcyjnienia kąpieli baseny wyposażone zostały w następujące urządzenia: Basen pływacki reflektory przewiduje się w basenie pływackim 8 sztuk o mocy 300W jeden, masaż karku szeroki urządzenie do masażu karku silnym strumieniem wody, dobrano pompę DWO400 o mocy 3,0kW; masaż karku wąski urządzenie do masażu karku wąskim silnym strumieniem wody, dobrano pompę DWO300 o mocy 2,2kW; masaż ścienny 3 - dyszowy urządzenie wytwarzające 3 - punktowy masaż lędźwi, dysze w ścianie basenu, dobrano pompę 3M65-125/4,0 o mocy 4kW Basen do nauki pływania z hamownią reflektory przewiduje się w basenie 3 sztuki o mocy 300W każdy masaż karku dwa urządzenia do masażu karku silnym strumieniem wody, dobrano dwie pompy DWO400 o mocy 3,0kW; zjeżdżalnia wodna urządzenie do ślizgu wodnego, dobrano pompę 3M80-250/7,5, o mocy 7,5kW Brodzik 11

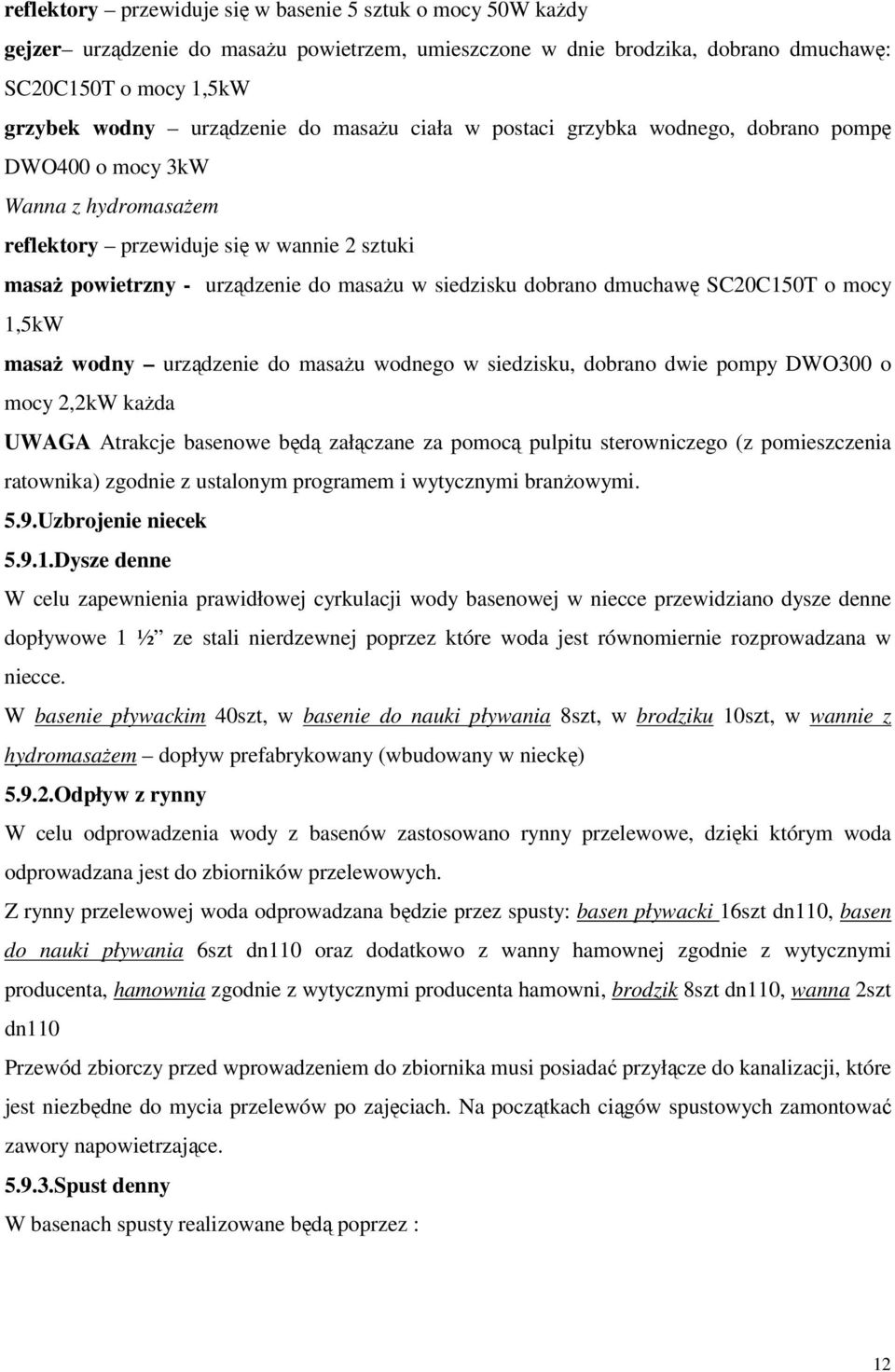

12 reflektory przewiduje się w basenie 5 sztuk o mocy 50W każdy gejzer urządzenie do masażu powietrzem, umieszczone w dnie brodzika, dobrano dmuchawę: SC20C150T o mocy 1,5kW grzybek wodny urządzenie do masażu ciała w postaci grzybka wodnego, dobrano pompę DWO400 o mocy 3kW Wanna z hydromasażem reflektory przewiduje się w wannie 2 sztuki masaż powietrzny - urządzenie do masażu w siedzisku dobrano dmuchawę SC20C150T o mocy 1,5kW masaż wodny urządzenie do masażu wodnego w siedzisku, dobrano dwie pompy DWO300 o mocy 2,2kW każda UWAGA Atrakcje basenowe będą załączane za pomocą pulpitu sterowniczego (z pomieszczenia ratownika) zgodnie z ustalonym programem i wytycznymi branżowymi. 5.9.Uzbrojenie niecek Dysze denne W celu zapewnienia prawidłowej cyrkulacji wody basenowej w niecce przewidziano dysze denne dopływowe 1 ½ ze stali nierdzewnej poprzez które woda jest równomiernie rozprowadzana w niecce. W basenie pływackim 40szt, w basenie do nauki pływania 8szt, w brodziku 10szt, w wannie z hydromasażem dopływ prefabrykowany (wbudowany w nieckę) Odpływ z rynny W celu odprowadzenia wody z basenów zastosowano rynny przelewowe, dzięki którym woda odprowadzana jest do zbiorników przelewowych. Z rynny przelewowej woda odprowadzana będzie przez spusty: basen pływacki 16szt dn110, basen do nauki pływania 6szt dn110 oraz dodatkowo z wanny hamownej zgodnie z wytycznymi producenta, hamownia zgodnie z wytycznymi producenta hamowni, brodzik 8szt dn110, wanna 2szt dn110 Przewód zbiorczy przed wprowadzeniem do zbiornika musi posiadać przyłącze do kanalizacji, które jest niezbędne do mycia przelewów po zajęciach. Na początkach ciągów spustowych zamontować zawory napowietrzające Spust denny W basenach spusty realizowane będą poprzez : 12

13 basen pływacki 2 spusty denne dn110; basen do nauki pływania spust denny dn75mm, hamownia zgodnie z wytycznymi producenta, brodzik spust denny dn75mm, wanna z hydromasażem spust denny dn63mm Rurociągi i armatura Wszystkie przewody instalacji basenowej w pomieszczeniu technicznym wykonane są z rur i kształtek PCV łączonych przez klejenie na ciśnienie PN10. Armaturę odcinającą o średnicy do 65 mm przyjęto o połączeniach mufowych, a powyżej o połączeniach kołnierzowych. Rurociągi z rynien układane będą ze spadkiem 1,5% od basenu do zbiorników wyrównawczych. Rurociągi ciśnieniowe układane będą ze spadkiem 0,3% do miejsc najniższych instalacji w celu spuszczenia całej instalacji. 6.Czyszczenie basenu W celu utrzymania norm jakości wody basenowej oraz zachowania standardów higienicznych, należy przestrzegać terminów czyszczenia basenu oraz jego otoczenia. Dla czyszczenia ścian i dna basenu proponuje się zakup odkurzacza basenowego np. Weda B450. Uwaga: Konieczne jest wykonanie w pomieszczeniu np. ratownika gniazda elektrycznych umożliwiających zasilanie odkurzacza. 7.Personel obsługujący Do obsługi stacji uzdatniania wody przewiduje się dwie osoby na zmianę. Osoby obsługujące stację muszą zostać przeszkolone w zakresie BHP oraz obsługi urządzeń. 8.Warunki BHP W zakresie bezpieczeństwa i higieny należy spełniać wymagania określone w Dz.U. nr21 poz.73 z dnia r. Obsługa urządzeń oraz transport i przygotowanie chemikalii dla potrzeb uzdatniania, może się odbywać tylko przez przeszkolonych pracowników. Pracownicy ci winni być wyposażeni w odpowiedni sprzęt ochronny. 9.Szafy elektryczne W oznaczonych na rysunkach miejscach będą znajdowały się szafy elektryczne-sterownicze do zasilania wszystkich urządzeń technologicznych w energię elektryczną. Szafa elektryczna (rozdzielnica elektryczna) szafa sterujące pracą filtrów, poziomem w zb. filtracyjnych oraz grzaniem wody basenowej. Wyposażona w zegar mechaniczny, przełącznik ręczne-automatyczne lampki sygnalizacyjne pracy, 3-fazowy wyłącznik silnikowy (bezpiecznik+zabezpieczenie termiczne), 3-fazowy stycznik, zabezpieczenie przez zanikiem i asymetrią faz, regulator temperatury a czujnikiem, bezpiecznik na zasilaniu, czujniki poziomu cieczy. Rozdzielnica elektryczna zabezpieczona wyłącznikami różnicowoprądowymi, zasilana w energię elektryczną o odpowiedniej mocy (z czego zasilane będą urządzenia i atrakcje basenów). 13

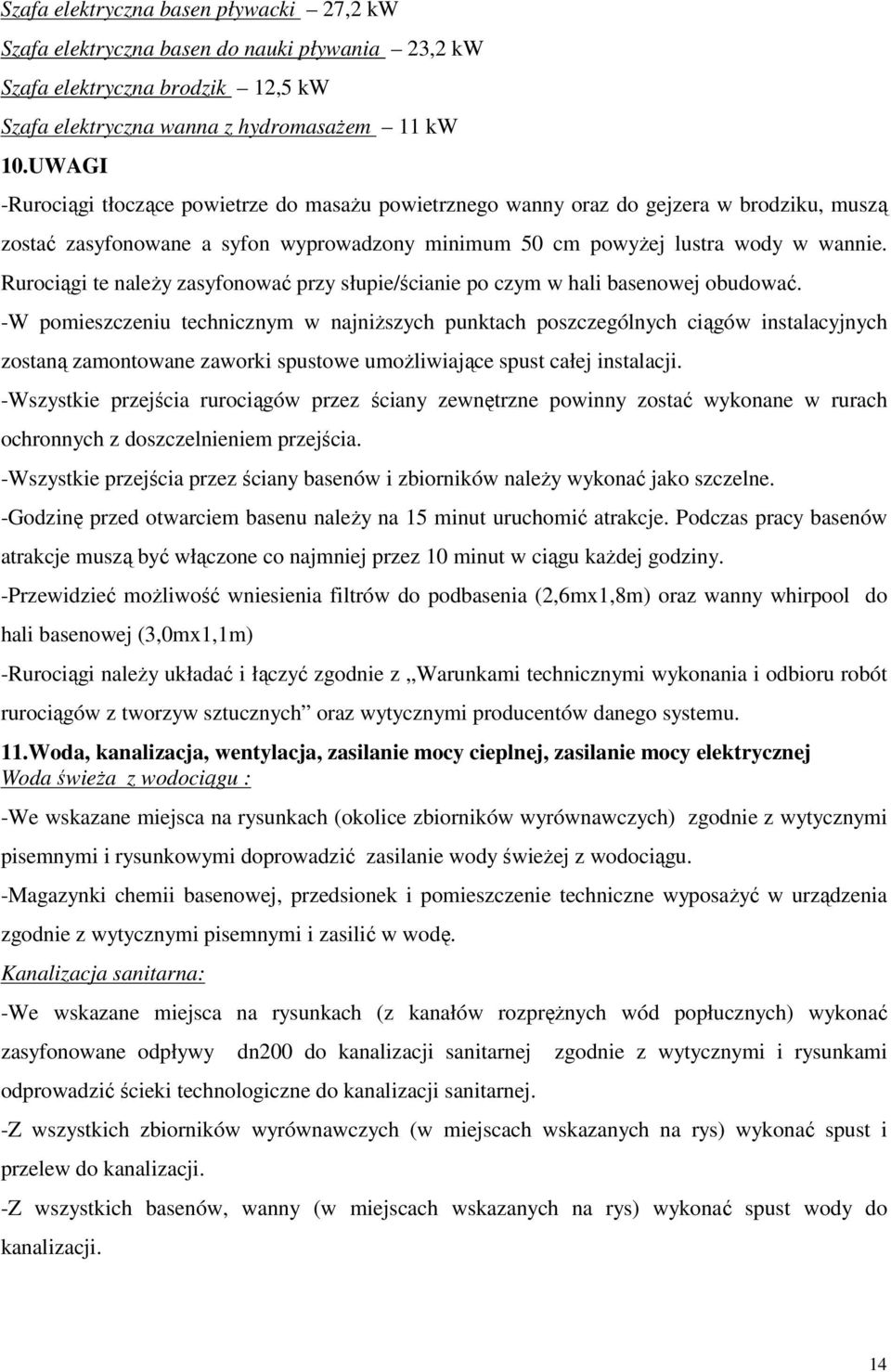

14 Szafa elektryczna basen pływacki 27,2 kw Szafa elektryczna basen do nauki pływania 23,2 kw Szafa elektryczna brodzik 12,5 kw Szafa elektryczna wanna z hydromasażem 11 kw 10.UWAGI -Rurociągi tłoczące powietrze do masażu powietrznego wanny oraz do gejzera w brodziku, muszą zostać zasyfonowane a syfon wyprowadzony minimum 50 cm powyżej lustra wody w wannie. Rurociągi te należy zasyfonować przy słupie/ścianie po czym w hali basenowej obudować. -W pomieszczeniu technicznym w najniższych punktach poszczególnych ciągów instalacyjnych zostaną zamontowane zaworki spustowe umożliwiające spust całej instalacji. -Wszystkie przejścia rurociągów przez ściany zewnętrzne powinny zostać wykonane w rurach ochronnych z doszczelnieniem przejścia. -Wszystkie przejścia przez ściany basenów i zbiorników należy wykonać jako szczelne. -Godzinę przed otwarciem basenu należy na 15 minut uruchomić atrakcje. Podczas pracy basenów atrakcje muszą być włączone co najmniej przez 10 minut w ciągu każdej godziny. -Przewidzieć możliwość wniesienia filtrów do podbasenia (2,6mx1,8m) oraz wanny whirpool do hali basenowej (3,0mx1,1m) -Rurociągi należy układać i łączyć zgodnie z Warunkami technicznymi wykonania i odbioru robót rurociągów z tworzyw sztucznych oraz wytycznymi producentów danego systemu. 11.Woda, kanalizacja, wentylacja, zasilanie mocy cieplnej, zasilanie mocy elektrycznej Woda świeża z wodociągu : -We wskazane miejsca na rysunkach (okolice zbiorników wyrównawczych) zgodnie z wytycznymi pisemnymi i rysunkowymi doprowadzić zasilanie wody świeżej z wodociągu. -Magazynki chemii basenowej, przedsionek i pomieszczenie techniczne wyposażyć w urządzenia zgodnie z wytycznymi pisemnymi i zasilić w wodę. Kanalizacja sanitarna: -We wskazane miejsca na rysunkach (z kanałów rozprężnych wód popłucznych) wykonać zasyfonowane odpływy dn200 do kanalizacji sanitarnej zgodnie z wytycznymi i rysunkami odprowadzić ścieki technologiczne do kanalizacji sanitarnej. -Z wszystkich zbiorników wyrównawczych (w miejscach wskazanych na rys) wykonać spust i przelew do kanalizacji. -Z wszystkich basenów, wanny (w miejscach wskazanych na rys) wykonać spust wody do kanalizacji. 14

15 -Przy spryskiwaczach do stóp przewidzieć zasyfonowane wpusty podłogowe (kratki sciekowe) przyłączone do kanalizacji sanitarnej -Magazynki chemii, przedsionek, pomieszczenie techniczne i halę basenową wyposażyć w urządzenia zgodnie z wytycznymi pisemnymi i odprowadzić ścieki do kanalizacji. Wentylacja: -Magazynki chemii oraz pomieszczenia techniczne wyposażyć w wentylację zgodnie z wytycznymi pisemnymi. Zasilanie mocy cieplnej: -We wskazane miejsca na rysunkach (okolice wymienników ciepła) zgodnie z wytycznymi doprowadzić do poszczególnych układów zasilanie mocy cieplnej o parametrach min. 60/50 i podanej wielkości. -Dla basenów i wanny dla -każdego obiegu (4 obiegów) zaprojektować i przewidzieć odrębną pompkę obiegową +zawór napędem elektrycznym ze sprężyną zwrotną. Zasilanie mocy elektrycznej: -We wskazane miejsca na rysunkach (okolice szaf elektrycznych) zgodnie z wytycznymi doprowadzić zasilanie mocy elektrycznej. -We wskazanych miejscach na rysunkach wykonać gniazdka elektryczne zgodnie z wytycznymi. -Przewidzieć możliwość przeprowadzenia przewodów załączania atrakcji basenowych i reflektorów z pomieszczenia technicznego-podbasenia do hali basenowej pomieszczenie ratownika. Nie przeoczyć momentu przeprowadzenia przewodów. Zastosowane procesy uzdatniania wody basenowej oraz urządzenia pozwolą sprostać wymaganiom stawianym wodzie basenowej podanym w Rozporządzeniu Ministra Zdrowia z dnia 19 listopada 2002r oraz normy DIN
