1 TV TUNER CARD FM MT4156 Instrukcja obsługi

2 PL Spis treści Wprowadzenie...2 Właściwości...2 Specyfikacja...2 Zalecenia systemowe...3 Zawartość opakowania...3 Instalacja urządzenia...3 Używanie honestech TVR...7 Pilot zdalnego sterowania...14 Rozwiązywanie problemów...15 Wprowadzenie Gratulujemy zakupu MT4156 USB TV BOX XTREME. Urządzenie umożliwia oglądanie programów telewizyjnych na ekranie komputera. Dołączone oprogramowanie pozwala na wygodne oglądanie oraz nagrywanie ulubionych programów, a pilot zdalnego sterowania zapewni pełen komfort obsługi. Dzięki funkcji Timeshift już nie musisz się martwić, że stracisz fragment swojego ulubionego programu, a planowane nagrywanie zapisze film, którego nie mogłeś obejrzeć. Telewizja na ekranie twojego komputera proste i przyjemne rozwiązanie. Zapraszamy do zapoznania się z niniejszą instrukcją przed instalacją urządzenia. Właściwości: zewnętrzny tuner TV USB do odbioru telewizji analogowej rozdzielczość obrazu 352x288, 640x576, 720x576 ppi obsługiwane systemy TV: PAL D/K, SECAM D/K, PAL B/G planowane nagrywanie oraz funkcja time-shift wejście AV i S-Video do podłączania magnetowidu, DVD, kamery, itp. pilot zdalnego sterowania zapis klatek obrazu do plików graficznych interfejs USB 2.0 zgodność z Windows 2000 SP4/ XP SP2 /Vista 32bit wymiary 135x08x32mm waga 204g Specyfikacja: standardowe gniazdo antenowe RF standardowe wejście S-Video standardowe wejście Video wejście audio (stereo) 2

3 Zalecenia systemowe: system operacyjny: Windows 2000 SP4/XP SP2/Vista 32bit procesor: Pentium 4 1,4 GHz lub wyższy RAM: 256MB lub więcej karta graficzna SVGA karta dźwiękowa 500MB wolnego miejsca na dysku lub więcej napęd CD-ROM wolna szyna PCI zgodność z DirectX 9.0c lub nowszym Zawartość opakowania: tuner USB TV BOX XTREME pilot zdalnego sterowania instrukcja obsługi kabel USB przejściówka (S-Video > cinch) przejściówka audio (jack > cinch) płyta CD z oprogramowaniem Instalacja urządzenia: Uwaga! Nie podłączaj urządzenia do komputera bez wcześniejszego zapoznania się z krokami instalacji. 1. Włóż płytę CD do napędu CD-ROM, jeżeli instalator nie uruchomi się automatycznie otwórz plik SE- TUPTV.EXE, na ekranie pojawi się okno instalatora. 2. Wybierz Install DirectX 9.0c w celu instalacji wymaganych sterowników DirectX (w systemach Windows Vista można pominąć ten krok). Postępuj dalej według komunikatów pojawiających się na ekranie, jeżeli będzie wymagany restart komputera po ponownym uruchomieniu otwórz ponownie plik SE- TUPTV.EXE z płyty CD. 3. Podłącz kablem USB tuner do wolnego portu USB 2.0 w komputerze. Dokonaj podłączeń wg poniższego schematu: PL 3

4 PL W niektórych wersjach Windows może pojawić się komunikat, że sterownik nie uzyskał logo Windows, należy kliknąć wtedy Mimo to kontynuuj Po podłączeniu urządzenia do portu USB system poinformuje o wykryciu nowego sprzętu, proszę wtedy kliknąć Install Device Driver z okna instalatora. Po pomyślnej instalacji pojawi się komunikat: a systemowe okno kreatora dodawania nowego sprzętu automatycznie się zamknie. 4

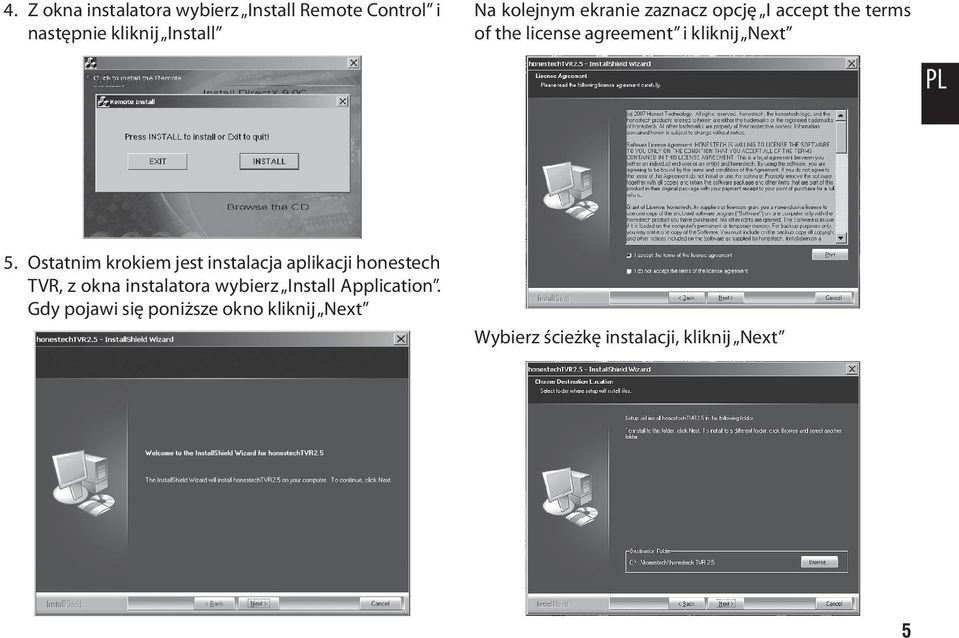

5 4. Z okna instalatora wybierz Install Remote Control i następnie kliknij Install Na kolejnym ekranie zaznacz opcję I accept the terms of the license agreement i kliknij Next PL 5. Ostatnim krokiem jest instalacja aplikacji honestech TVR, z okna instalatora wybierz Install Application. Gdy pojawi się poniższe okno kliknij Next Wybierz ścieżkę instalacji, kliknij Next 5

6 Następnie potwierdź folder programu, kliknij Next gdy pojawi się poniższe okno wpisz numer i kliknij OK PL Po zainstalowaniu i uruchomieniu aplikacji honestech TVR pojawi się okno podglądu oraz panel sterujący aplikacji jak poniżej: Kliknij Finish żeby zakończyć instalację aplikacji. Można już zamknąć okno instalatora naciskając kombinację ALT+F4. 6. Uruchamianie aplikacji po raz pierwszy wymaga podania numeru seryjnego oprogramowania, znajduje się on w pliku tekstowym SN.TXT lub na opakowaniu płyty CD. Uruchom aplikację poprzez podwójne kliknięcie ikony na pulpicie 6

7 Moduł interfejsu odtwarzacza i nagrywarki TV jest obsługiwany wg schematu: Ikony narzędziowe Property settings (ustawienia właściwości) Ikona otwiera okno dialogowe, w którym można dokonać ustawień do oglądania, nagrywania i strojenia kanałów. Zakładka TV setting (ustawienia TV) PL Używanie honestech TVR Wybór źródła AV Kliknięcie odpowiednio przęłacza źródło na: Wybór kanału telewizja z anteny (TV) lub telewizja kablowa (CABLE) wejście AV kompozytowe wejście SVHS radio FM (funkcja niedostępna w tym modelu) Klikając na strzałki wybierz kanał (musi być wcześniej zdefiniowany) 7

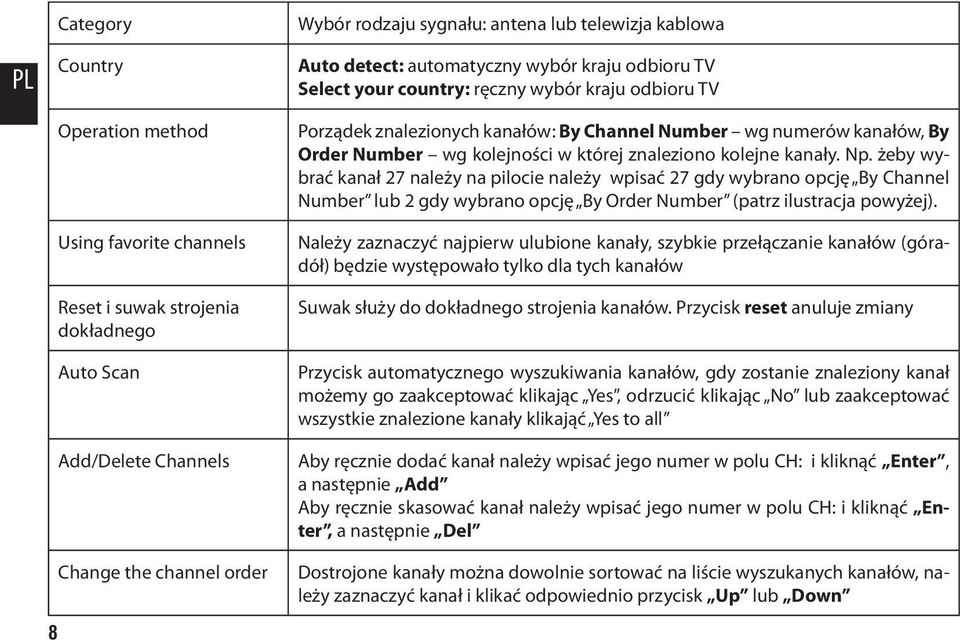

8 PL 8 Category Country Operation method Using favorite channels Reset i suwak strojenia dokładnego Auto Scan Add/Delete Channels Change the channel order Wybór rodzaju sygnału: antena lub telewizja kablowa Auto detect: automatyczny wybór kraju odbioru TV Select your country: ręczny wybór kraju odbioru TV Porządek znalezionych kanałów: By Channel Number wg numerów kanałów, By Order Number wg kolejności w której znaleziono kolejne kanały. Np. żeby wybrać kanał 27 należy na pilocie należy wpisać 27 gdy wybrano opcję By Channel Number lub 2 gdy wybrano opcję By Order Number (patrz ilustracja powyżej). Należy zaznaczyć najpierw ulubione kanały, szybkie przełączanie kanałów (góradół) będzie występowało tylko dla tych kanałów Suwak służy do dokładnego strojenia kanałów. Przycisk reset anuluje zmiany Przycisk automatycznego wyszukiwania kanałów, gdy zostanie znaleziony kanał możemy go zaakceptować klikając Yes, odrzucić klikając No lub zaakceptować wszystkie znalezione kanały klikająć Yes to all Aby ręcznie dodać kanał należy wpisać jego numer w polu CH: i kliknąć Enter, a następnie Add Aby ręcznie skasować kanał należy wpisać jego numer w polu CH: i kliknąć Enter, a następnie Del Dostrojone kanały można dowolnie sortować na liście wyszukanych kanałów, należy zaznaczyć kanał i klikać odpowiednio przycisk Up lub Down

9 Zakładka Video setting (ustawienia obrazu) Video source Zakładka Dekoder wideo: Wybór standardu nadawanego sygnału TV. Po zmianie należy kliknąć Zastosuj, OK a następnie ponownie uruchomić aplikację. PL Fine Adjustment Ustawienie parametrów obrazu: jasność, kontrast, barwa, nasycenie. Przycisk Default przywrócenie ustawień fabrycznych. Video capture device Wybór urządzenia do przechwytywania obrazu, powinno być wybrane urządzenie OEM 5600AI. Using the internal audio streaming function Opcja przechwytywania dźwięku z urządzenia wybranego wcześniej jako Video capture device. Nie należy zmieniać tego ustawienia. Zakładka Video Proc Amp: ustawienia parametrów obrazu 9

10 Zakładka Record setting (ustawienia nagrywania) Zakładka Etc Dialog (pozostałe ustawienia) PL Profile Wybór profilu MPEG1 lub MPEG2 umożliwia ręczne ustawienie parametrów, ale i wiedzy na temat kompresji obrazu. Pozostałe profile mają predefiniowane parametry kompresji. Working Directory Ustawienie folderu do nagrywania plików Channel Surfing: Ustawienia opcji podglądu programów Auto Scan Mode: Podczas surfingu kanały będą wyszukiwane od nowa TimeShift Recording: Aktywacja bufora wykorzystującego przestrzeń dysku twardego Disk Driver Info: Informacja o pojemności dostępnych dysków twardych 10

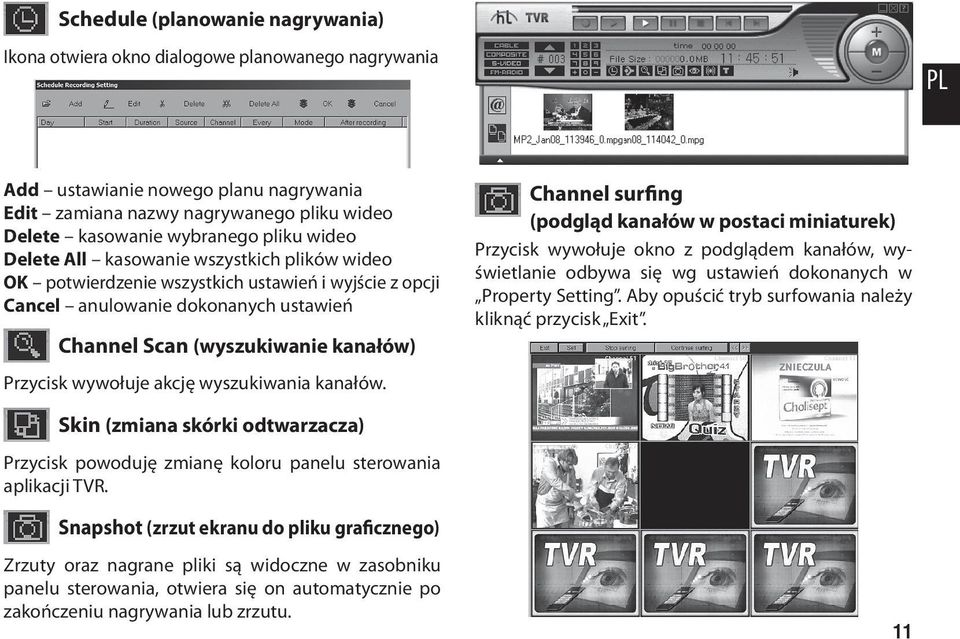

11 Schedule (planowanie nagrywania) Ikona otwiera okno dialogowe planowanego nagrywania PL Add ustawianie nowego planu nagrywania Edit zamiana nazwy nagrywanego pliku wideo Delete kasowanie wybranego pliku wideo Delete All kasowanie wszystkich plików wideo OK potwierdzenie wszystkich ustawień i wyjście z opcji Cancel anulowanie dokonanych ustawień Channel Scan (wyszukiwanie kanałów) Przycisk wywołuje akcję wyszukiwania kanałów. Channel surfing (podgląd kanałów w postaci miniaturek) Przycisk wywołuje okno z podglądem kanałów, wyświetlanie odbywa się wg ustawień dokonanych w Property Setting. Aby opuścić tryb surfowania należy kliknąć przycisk Exit. Skin (zmiana skórki odtwarzacza) Przycisk powoduję zmianę koloru panelu sterowania aplikacji TVR. Snapshot (zrzut ekranu do pliku graficznego) Zrzuty oraz nagrane pliki są widoczne w zasobniku panelu sterowania, otwiera się on automatycznie po zakończeniu nagrywania lub zrzutu. 11

12 PL Audio Mode (zmiana rodzaju dźwięku) Przycisk przęłącza między trybem mono, stereo i trybem normalnym. Funkcja niedostępna w tym modelu. Regulacja głośności Stop zatrzymanie odtwarzania Backward przewinięcie do tyłu Forward przewinięcie do przodu Menu podręczne Kliknięcie prawym klawiszem myszy na oknie podglądu aplikacji wywołuje poniższe menu: Głośniej Wycisz Ciszej Odtwarzanie wideo REC rozpoczyna i zatrzymuje nagrywanie TimeShift aktywacja i deaktywacja bufora wideo Play odtwarzanie nagrania Pause wstrzymanie odtwarzania 12 Close the menu (zamyka menu podręczne) Screen (Ekran) Full (przełącz na pełny ekran) Normal (okno standardowe)

13 Minimize (zminimalizuj do paska zadań) Wybór rozdzielczości 352x288, 640x576, 720x576 Aspect ratio (proporcje ekranu), 4:3, 16:9 Channel Up (wybierz następny kanał) Channel Down (wybierz poprzedni kanał) Auto Scan (uruchomienie automatycznego wyszukiwania kanałów) Channel Surfing (uruchomienie podglądu w postaci miniaturek) Property Setting (pokaż ustawienia właściwości) Schedule Recording (pokaż okno planowanego nagrywania) Mute (wycisz) Always on top (podgląd obrazu zawsze na wierzchu) Show control panel (pokaż panel sterowania aplikacji) Exit (zamknij aplikację) Pilot zdalnego sterowania Power: zamknij aplikację i wyłącz komputer Recall: powrót do ostatnio oglądanego kanału VOL+: zwiększenie głośności VOL-: zmniejszenie głośności CH+: kanał do porzdu CH-: kanał do tyłu 0~9: wybierz numer kanału Zoom: aktywuj/deaktywuj pełny ekran Rec: włącz/wyłącz nagrywanie Timeshift: aktywuj/deaktywuj funkcię bufora timeshift Stop: zatrzymaj odtwarzanie 13 PL

14 PL Rozwiązywanie problemów P: Urządzenie nie jest wykrywane przez system O: TV BOX podłącz bezpośrednio do portu USB 2.0, problem może być gdy jest podłączany poprzez USB HUB. Spróbuj podłączyć urządzenie do innego portu USB. Spróbuj podłączyć na innym kablu USB. Poprawne połączenie jest sygnalizowane poprzez zapalenie się czerwonej diody na obudowie TV BOX. P: Przy próbie uruchomienia aplikacji TVR pojawia się komunikat Could not initialize capture device O: Błąd powodują inne urządzenia do przechwytywania obrazu, które były zainstalowane przed TV BOXem. Odinstaluj TV BOX oraz wszystkie inne urządzenia jak kamery internetowe, skanery, karty z wejściem video. Restartuj komputer i ponownie wykonaj kroki 3-5 instalacji. Sprawdź działanie aplikacji TVR, jeżeli błąd nie występuje można ponownie zainstalować pozostałe urządzenia do przechwytywania obrazu. P: Niska jakość obrazu. O: Sprawdź czy sygnał z anteny jest dobrej jakości. Sprawdź działanie TV BOXa wprowadzając sygnał z odtwarzacza DVD lub aparatu cyfrowego, jeżeli obraz jest poprawny oznacza to, że problem tkwi w sygnale z anteny. Jeżeli obraz nadal jest niepoprawny może to być wynikiem słabej konfiguracji komputera lub przeciążenia magistrali USB przez podłączenie dużej ilości urządzeń USB. P: Brak dźwięku O: Sprawdź czy jest zaznaczona opcja Use internal streaming audio function w ustawieniach Video setting P: Problemy z nagrywaniem. O: Ustaw mniejszy rozmiar obrazu lub zmniejsz jakość nagrywanego pliku. Im lepsza jakość nagrywanego pliku tym większe jest zapotrzebowanie na zasoby systemu. P: Nie można zapisać ustawień obrazu O: Ustawienia obrazu (np. jasność) są przypisane do aktualnie oglądanego źródła AV. Zmiana źródła AV powoduje powrót do ustawień domyślnych. P: Po instalacji aplikacji TVR w sytemowym trayu widoczna jest ikona honestech Product Agent O: Jest to dodatek, który automatycznie sprawdza dostępne aktualizacje dla aplikacji TVR 2.5. Nie należy go usuwać. 14

15 PL Szukasz pomocy, sterowników, instrukcji - wejdź na: Producent zastrzega sobie prawo do dokonywania zmian i modernizacji urządzenia. 15
