1 P R O J E K T W Y K O N A W C Z Y EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ WRAZ Z POMOSTEM DO CUMOWANIA NAD JEZIOREM JEZIORAK W IŁAWIE na działkach ewidencyjnych nr 165/9; 165/10; 172/4; 172/6; 172/7; 172/13, 220 z obrębu 2 i 1 z obrębu 14 T O M I I Z E S Z Y T 4 A R C H I T E K T U R A W Y P O S A Ż E N I E Określenie grupy, klasy i kategorii robót dla przedsięwzięcia wg Wspólnego Słownika Zamówień (CPV). grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej klasa robót: Budowa infrastruktury wypoczynkowej na terenach nadwodnych kategoria robót: Budowa obiektów infrastruktury sportów wodnych Inwestor: GMINA MIEJSKA IŁAWA ul. Niepodległości Iława tel. (089) , fax. (089) Jednostka projektowania: AUTORSKA PRACOWNIA ARCHITEKTURY CAD SP. Z O.O. ul. Zamieniecka 46, Warszawa, tel.(022) , , fax.(022) apacad@pro.onet.pl, Projektanci: arch. Krzysztof Popiński St 56/84 Opracowanie: Dorota Putkowska-Karczmarczyk WARSZAWA,listopad 2009 P R A W A A U T O R S K I E Z A S T R Z E Ż O N E

2 A u t o r s k a P r a c o w n i a A r c h i t e k t u r y C A D S p. z o. o. PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ WRAZ Z POMOSTEM DO CUMOWANIA NAD JEZIOREM JEZIORAK W IŁAWIE na działkach o nr ewidencyjnym 165/9; 165/10; 172/4; 172/6; 172/7; 172/13; 220 w obrębie 2 oraz 14 z obrębu 1 SPIS ZAWARTOŚCI: 1. SPIS WYPOSAŻENIA 2. RYSUNKI Tytuł Numer rysunku Skala 1 Wyposażenie w pomieszczeniach umywalni 1:20 2 Sufity podwieszone - dolna kondygnacja 1:100 3 Sufity podwieszone - górna kondygnacja 1:100 4 Glazura 1: WARSZAWA, ul. Zamieniecka 46, tel (22) , , fax. (22) , apacad@pro.onet.pl; KRS: , REGON , NIP

3 LISTA WYPOSAŻENIA PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ Pom.001 PRZEDSIONEK TOALETY poj. 1l obudowa ze stali nierdzewnej satynowej Lustro srebrne, tylna powierzchnia zabezpieczona warstwą odporną na zarysowania i korozję klejone do ściany 300X100 cm o poj. 47l; szer.34cm, gł. 26cm wys. 54cm Pom.002 TOALETA MĘSKA Pojemnik na papier toaletowy na duże rolki Metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ; śr. 25cm)- Pom.003 WC NIEPEŁNOSPRAWNYCH poj. 1l Lustro uchylne Uchwyt kątowy do wc ze stali nierdzewnej Uchwyt uchylny z miejscem na papier toalet. ze stali nierdzewnej Uchwyt uchylny do umywalki ze stali nierdzewnej Uchwyt kątowy z uchylnym siedziskiem dla niepełnosprawnych ze stali nierdzewnej o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm Pom.004 POM. OPRÓŻNIANIA TOALET CHEM. poj. 1 Lustro naścienne 60x60cm o poj. 47l; szer.34cm, gł. 26cm wys. 54cm 3szt. 3m 2

4 PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ Pom.005 PRZEDSIONEK TOALETY poj. 1l 3szt. Lustro srebrne, tylna powierzchnia zabezpieczona warstwą odporną na zarysowania i korozję klejone do ściany 300X100 cm o poj. 47l; szer.34cm, gł. 26cm wys. 54cm 3m 2 Pom.006 TOALETA DAMSKA Pojemnik na papier toaletowy obudowa ze stali nierdzewnej satynowej, na duże rolki wy metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Pom.007 WC NIEPEŁNOSPRAWNYCH poj. 1l Lustro uchylne Uchwyt kątowy do wc ze stali nierdzewnej Uchwyt uchylny z miejscem na papier toalet. ze stali nierdzewnej Uchwyt uchylny do umywalki ze stali nierdzewnej Uchwyt kątowy z uchylnym siedziskiem dla niepełnosprawnych ze stali nierdzewnej o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm Pom.009 UMYWALNIA MĘSKA Lustro 60X60cm metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Zasłonka prysznicowa z drążkiem i haczykami Narożnikowa półka druciana podwójna Wieszak z 4 haczykami metalowy chromowany Półka wisząca na ręczniki potrójna metalowa chromowana szer 40cm gł. 18cm wys. 79,5cm 3szt 3szt 3kpl 3szt. 1kpl

5 PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ Pom.010 UMYWALNIA DAMSKA Lustro 60X60cm metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Zasłonka prysznicowa z drążkiem i haczykami Narożnikowa półka druciana podwójna Wieszak z 4 haczykami metalowy chromowany Półka wisząca na ręczniki potrójna metalowa chromowana szer 40cm gł. 18cm wys. 79,5cm Ławka ze stali do pomieszczeń wilgotnych bez oparcia dł. 101,5 gł. 33cm wys. 45cm Pom 016 WC PRZY POK. PIERWSZEJ POMOCY poj. 1l Pojemnik na papier toaletowy obudowa ze stali nierdzewnej satynowej, na duże rolki Lustro naścienne 60x60cm o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm 3kpl 3szt. 1kpl 1sz. Pom 017 POK. PIERWSZEJ POMOCY poj. 1l metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Lustro naścienne 60x60cm Leżanka 90x 190cm Szafka na lekarstwa 80x50x180cm Metalowa z drzwiami szklanymi zamykana na klucz Biurko lekarskie z kontenerem 120x70cm Krzesło lekarskie obrotowe z regulacja wysokości pokrycie zmywalne Parawan 100x180cm Wieszak ubraniowy metalowy, wolnostojący Zestaw pierwszej pomocy ( przenośny) zgodny z norma DIN 13157

6 PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ 018 POM. PRZEPIEREK Pralka automatyczna na żetony 3szt. Pralko suszarka na żetony Suszarka sufitowa do bielizny 6prętów dł. 190cm Suszarka rozkładana balkonowa dł.166cm szer 53cm Plastikowy kosz na pranie 40x 60cm 3szt poj. 1l o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm Pom.102 KORYTARZ Szafa szer.45cm gł.50cm wys.180cm z 4 półkami z płyty wiórowej laminowanej w kolorze drewnaegzotycznego zamykana na zamek Pom.103 i 119 WC NIEPEŁNOSPRAWNYCH obudowa ze stali nierdzewnej satynowej, poj. 1l Lustro uchylne Uchwyt kątowy do wc ze stali nierdzewnej Uchwyt uchylny z miejscem na papier toalet. ze stali nierdzewnej Uchwyt uchylny do umywalki ze stali nierdzewnej Kosz otwarty na zużyte ręczniki papierowe z z workami jednorazowymi o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm Pom.104 WC I Pom 114 WC obudowa ze stali nierdzewnej satynowej, poj. 1l Pojemnik na papier toaletowy obudowa ze stali nierdzewnej satynowej, na duże rolki Lustro 60x60cm o poj. 47l; szer. 34cm, gł. 26cm wys. 54cm 2zt. 2zt.

7 Pom.105 POKÓJ BIUROWY PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ Biurko 140x70 cm Blat z płyty wiórowej laminowanej w kolorze drewna egzotycznego, krawędzie płyty wykończone okleiną w kolorze blatu ; stelaż o konstrukcji stalowej samonośnej składający się z zespawanych ze sobą elementów nóg stanowiących bok biurka i skręconych z dwoma wspornikami podblatowymi; noga w kształcie litery C, całość konstrukcji w kolorze grafitowym; dodatkowe wyposażenie wspornik pod komputer, poziomy kanal kablowy, osłony boczne pionowe Krzesło obrotowe Stelaż wykonany z czarnego tworzywa sztucznego, z regulacją wysokości siedziska, pochylenia i wysokości oparcia, z podłokietnikami, tapicerka w kolorze szarym. Krzesło Stelaż metalowy w kolorze grafitowym, siedzenie i oparcie z giętej sklejki lakierowanej w kolorze drewna egzotycznego. Szafa wys.185cm składająca się z 2 segmentów (dł.80cm/ gł.60cm.) z płyty wiórowej laminowanej w kolorze drewna egzotycznego,boki i półki w kolorze szarym, I-segment z drzwiczkami i półkami otwartymi; IIsegment z szafą ubraniową) Metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Telefon /fax Rdiotelefon zestaw z anteną,ładowarka i akumulatorem Monitor LCD min. 15cali + komputer + klawiatura + mysz -wybór inwestorski Np.: Procesor Intel Core, System operacyjny Windows Vista Pamięć operacyjna 512MB, Dysk twardy HDD 160GB, Napęd optyczny DVD-RW+/DLx5,16x Karta grafiki Intel GMA MB, Karta dźwiękowa 8 kanałowa 4szt 1kpl. 1 kpl. Radio Rolety na okna zwijane ręcznie 90x160 cm Roleta na drzwi zwijana ręcznie 90 x 200cm

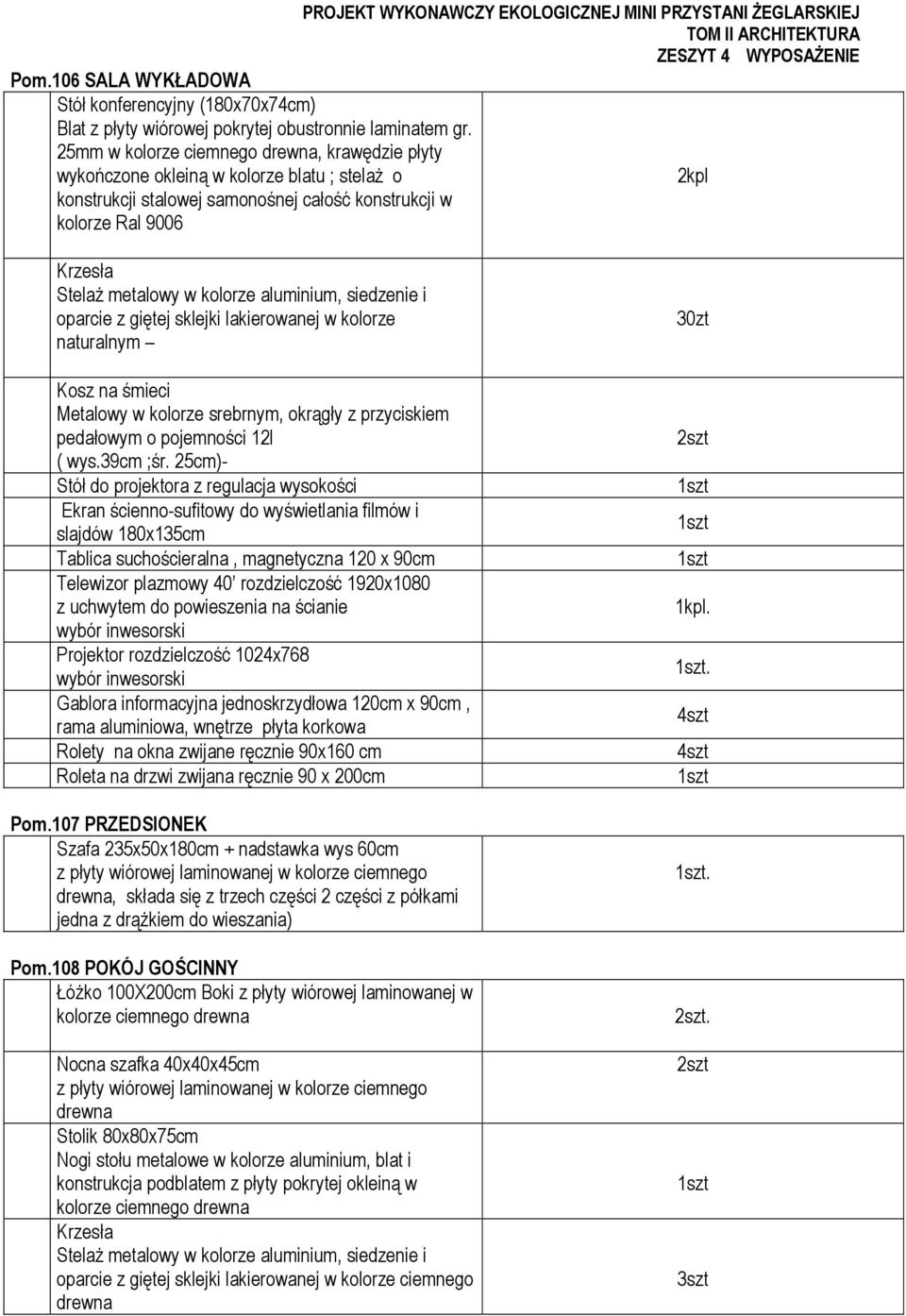

8 PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ Pom.106 SALA WYKŁADOWA Stół konferencyjny (180x70x74cm) Blat z płyty wiórowej pokrytej obustronnie laminatem gr. 25mm w kolorze ciemnego drewna, krawędzie płyty wykończone okleiną w kolorze blatu ; stelaż o 2kpl konstrukcji stalowej samonośnej całość konstrukcji w kolorze Ral 9006 Krzesła Stelaż metalowy w kolorze aluminium, siedzenie i oparcie z giętej sklejki lakierowanej w kolorze naturalnym Metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Stół do projektora z regulacja wysokości Ekran ścienno-sufitowy do wyświetlania filmów i slajdów 180x135cm Tablica suchościeralna, magnetyczna 120 x 90cm Telewizor plazmowy 40 rozdzielczość 1920x1080 z uchwytem do powieszenia na ścianie wybór inwesorski Projektor rozdzielczość 1024x768 wybór inwesorski Gablora informacyjna jednoskrzydłowa 120cm x 90cm, rama aluminiowa, wnętrze płyta korkowa Rolety na okna zwijane ręcznie 90x160 cm Roleta na drzwi zwijana ręcznie 90 x 200cm Pom.107 PRZEDSIONEK Szafa 235x50x180cm + nadstawka wys 60cm z płyty wiórowej laminowanej w kolorze ciemnego drewna, składa się z trzech części 2 części z półkami jedna z drążkiem do wieszania) Pom.108 POKÓJ GOŚCINNY Łóżko 100X200cm Boki z płyty wiórowej laminowanej w kolorze ciemnego drewna Nocna szafka 40x40x45cm z płyty wiórowej laminowanej w kolorze ciemnego drewna Stolik 80x80x75cm Nogi stołu metalowe w kolorze aluminium, blat i konstrukcja podblatem z płyty pokrytej okleiną w kolorze ciemnego drewna Krzesła Stelaż metalowy w kolorze aluminium, siedzenie i oparcie z giętej sklejki lakierowanej w kolorze ciemnego drewna 30zt 1kpl. 4szt 4szt 3szt

9 PROJEKT WYKONAWCZY EKOLOGICZNEJ MINI PRZYSTANI ŻEGLARSKIEJ metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- Radio półka wisząca z płyty wiórowej laminowanej w kolorze ciemnego drewna szer. 130 cm; gł. 25cm ; wys.30cm Rolety na okna zwijane ręcznie 120x160 cm Roleta na drzwi zwijana ręcznie 90 x 200cm Pom.109 TOALETA Wieszak na ręczniki kąpielowe podwójny metalowy w kolorze srebrnym satynowym Wieszak z dwoma haczykami metalowy w kolorze srebrnym satynowym Uchwyt do papieru z klapką metalowy w kolorze srebrnym satynowym Lustro 60x60cm Półka pod lustro szklana z elementami metalowymi w kolorze srebrnym satynowym Metalowy w kolorze srebrnym, okrągły z przyciskiem pedałowym o pojemności 12l ( wys.39cm ;śr. 25cm)- t.
