1 Innowacyjne materiały budowlane LOBATHERM systemy ociepleń LOBATHERM systemy ociepleń Międzynarodowy Koncern Budowlany sievert Baustoffgruppe

2 Systemy ociepleń quick-mix LOBATHERM Systemy LOBATHERM to: pewność i trwałość łatwy i szybki montaż bezpieczeństwo optymalna izolacja termiczna bogata kolorystyka 2

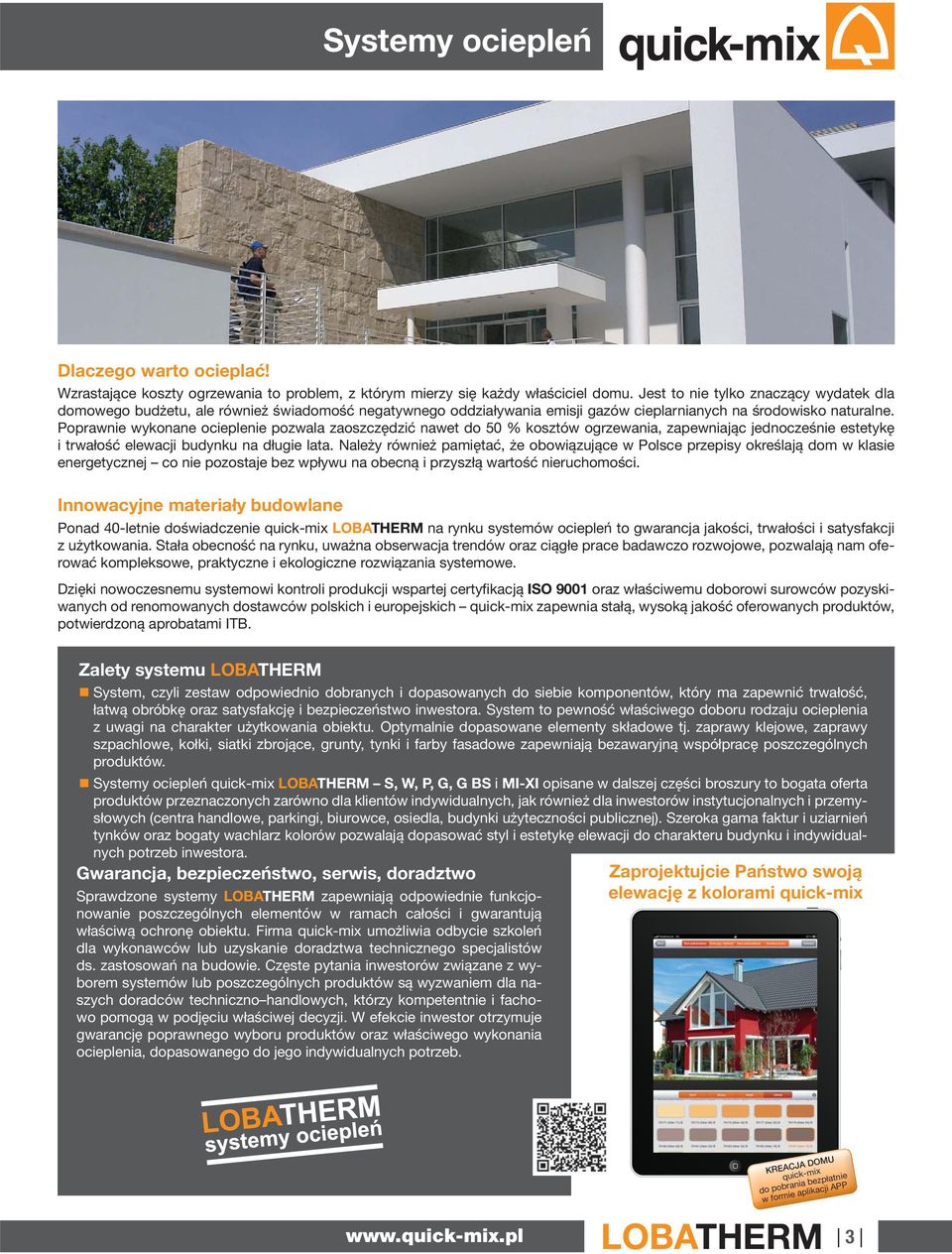

3 Systemy ociepleń Dlaczego warto ocieplać! Wzrastające koszty ogrzewania to problem, z którym mierzy się każdy właściciel domu. Jest to nie tylko znaczący wydatek dla domowego budżetu, ale również świadomość negatywnego oddziaływania emisji gazów cieplarnianych na środowisko naturalne. Poprawnie wykonane ocieplenie pozwala zaoszczędzić nawet do 50 % kosztów ogrzewania, zapewniając jednocześnie estetykę i trwałość elewacji budynku na długie lata. Należy również pamiętać, że obowiązujące w Polsce przepisy określają dom w klasie energetycznej co nie pozostaje bez wpływu na obecną i przyszłą wartość nieruchomości. Innowacyjne materiały budowlane Ponad 40-letnie doświadczenie quick-mix LOBATHERM na rynku systemów ociepleń to gwarancja jakości, trwałości i satysfakcji z użytkowania. Stała obecność na rynku, uważna obserwacja trendów oraz ciągłe prace badawczo rozwojowe, pozwalają nam oferować kompleksowe, praktyczne i ekologiczne rozwiązania systemowe. Dzięki nowoczesnemu systemowi kontroli produkcji wspartej certyfikacją ISO 9001 oraz właściwemu doborowi surowców pozyskiwanych od renomowanych dostawców polskich i europejskich quick-mix zapewnia stałą, wysoką jakość oferowanych produktów, potwierdzoną aprobatami ITB. Zalety systemu LOBATHERM System, czyli zestaw odpowiednio dobranych i dopasowanych do siebie komponentów, który ma zapewnić trwałość, łatwą obróbkę oraz satysfakcję i bezpieczeństwo inwestora. System to pewność właściwego doboru rodzaju ocieplenia z uwagi na charakter użytkowania obiektu. Optymalnie dopasowane elementy składowe tj. zaprawy klejowe, zaprawy szpachlowe, kołki, siatki zbrojące, grunty, tynki i farby fasadowe zapewniają bezawaryjną współpracę poszczególnych produktów. Systemy ociepleń quick-mix LOBATHERM S, W, P, G, G BS i MI-XI opisane w dalszej części broszury to bogata oferta produktów przeznaczonych zarówno dla klientów indywidualnych, jak również dla inwestorów instytucjonalnych i przemysłowych (centra handlowe, parkingi, biurowce, osiedla, budynki użyteczności publicznej). Szeroka gama faktur i uziarnień tynków oraz bogaty wachlarz kolorów pozwalają dopasować styl i estetykę elewacji do charakteru budynku i indywidualnych potrzeb inwestora. Gwarancja, bezpieczeństwo, serwis, doradztwo Sprawdzone systemy LOBATHERM zapewniają odpowiednie funkcjonowanie poszczególnych elementów w ramach całości i gwarantują właściwą ochronę obiektu. Firma quick-mix umożliwia odbycie szkoleń dla wykonawców lub uzyskanie doradztwa technicznego specjalistów ds. zastosowań na budowie. Częste pytania inwestorów związane z wyborem systemów lub poszczególnych produktów są wyzwaniem dla naszych doradców techniczno handlowych, którzy kompetentnie i fachowo pomogą w podjęciu właściwej decyzji. W efekcie inwestor otrzymuje gwarancję poprawnego wyboru produktów oraz właściwego wykonania ocieplenia, dopasowanego do jego indywidualnych potrzeb. Zaprojektujcie Państwo swoją elewację z kolorami quick-mix KREACJA DOMU quick-mix do pobrania bezpłatnie w formie aplikacji APP LOBATHERM 3

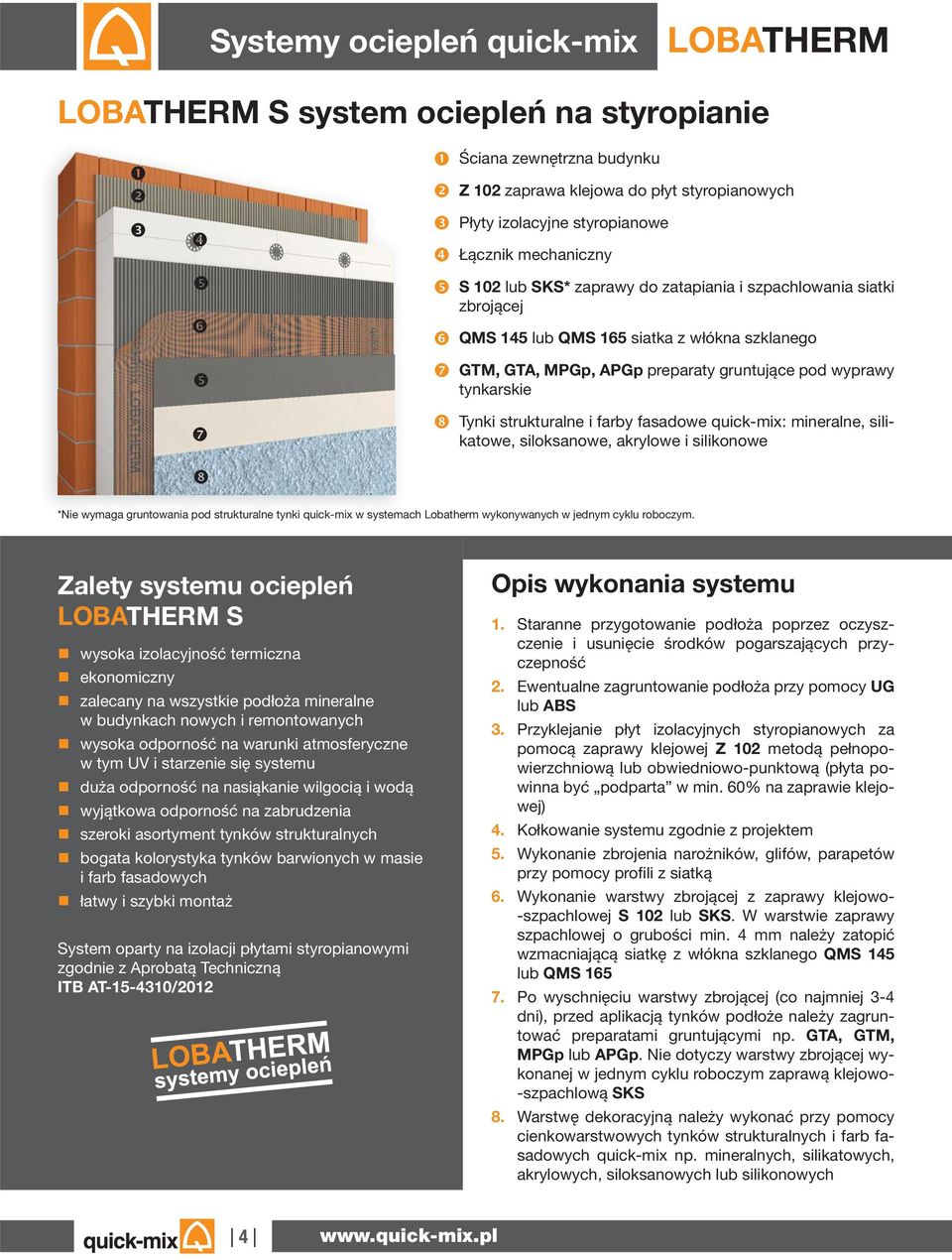

4 Systemy ociepleń quick-mix LOBATHERM LOBATHERM S system ociepleń na styropianie Ściana zewnętrzna budynku Z 102 zaprawa klejowa do płyt styropianowych Płyty izolacyjne styropianowe Łącznik mechaniczny S 102 lub SKS* zaprawy do zatapiania i szpachlowania siatki zbrojącej QMS 145 lub QMS 165 siatka z włókna szklanego GTM, GTA, MPGp, APGp preparaty gruntujące pod wyprawy tynkarskie Tynki strukturalne i farby fasadowe quick-mix: mineralne, silikatowe, siloksanowe, akrylowe i silikonowe *Nie wymaga gruntowania pod strukturalne tynki quick-mix w systemach Lobatherm wykonywanych w jednym cyklu roboczym. Zalety systemu ociepleń LOBATHERM S wysoka izolacyjność termiczna ekonomiczny zalecany na wszystkie podłoża mineralne w budynkach nowych i remontowanych wysoka odporność na warunki atmosferyczne w tym UV i starzenie się systemu duża odporność na nasiąkanie wilgocią i wodą wyjątkowa odporność na zabrudzenia szeroki asortyment tynków strukturalnych bogata kolorystyka tynków barwionych w masie i farb fasadowych łatwy i szybki montaż System oparty na izolacji płytami styropianowymi zgodnie z Aprobatą Techniczną ITB AT /2012 Opis wykonania systemu 1. Staranne przygotowanie podłoża poprzez oczyszczenie i usunięcie środków pogarszających przyczepność 2. Ewentualne zagruntowanie podłoża przy pomocy UG lub ABS 3. Przyklejanie płyt izolacyjnych styropianowych za pomocą zaprawy klejowej Z 102 metodą pełnopowierzchniową lub obwiedniowo-punktową (płyta powinna być podparta w min. 60% na zaprawie klejowej) 4. Kołkowanie systemu zgodnie z projektem 5. Wykonanie zbrojenia narożników, glifów, parapetów przy pomocy profili z siatką 6. Wykonanie warstwy zbrojącej z zaprawy klejowo- -szpachlowej S 102 lub SKS. W warstwie zaprawy szpachlowej o grubości min. 4 mm należy zatopić wzmacniającą siatkę z włókna szklanego QMS 145 lub QMS Po wyschnięciu warstwy zbrojącej (co najmniej 3-4 dni), przed aplikacją tynków podłoże należy zagruntować preparatami gruntującymi np. GTA, GTM, MPGp lub APGp. Nie dotyczy warstwy zbrojącej wykonanej w jednym cyklu roboczym zaprawą klejowo- -szpachlową SKS 8. Warstwę dekoracyjną należy wykonać przy pomocy cienkowarstwowych tynków strukturalnych i farb fasadowych quick-mix np. mineralnych, silikatowych, akrylowych, siloksanowych lub silikonowych 4

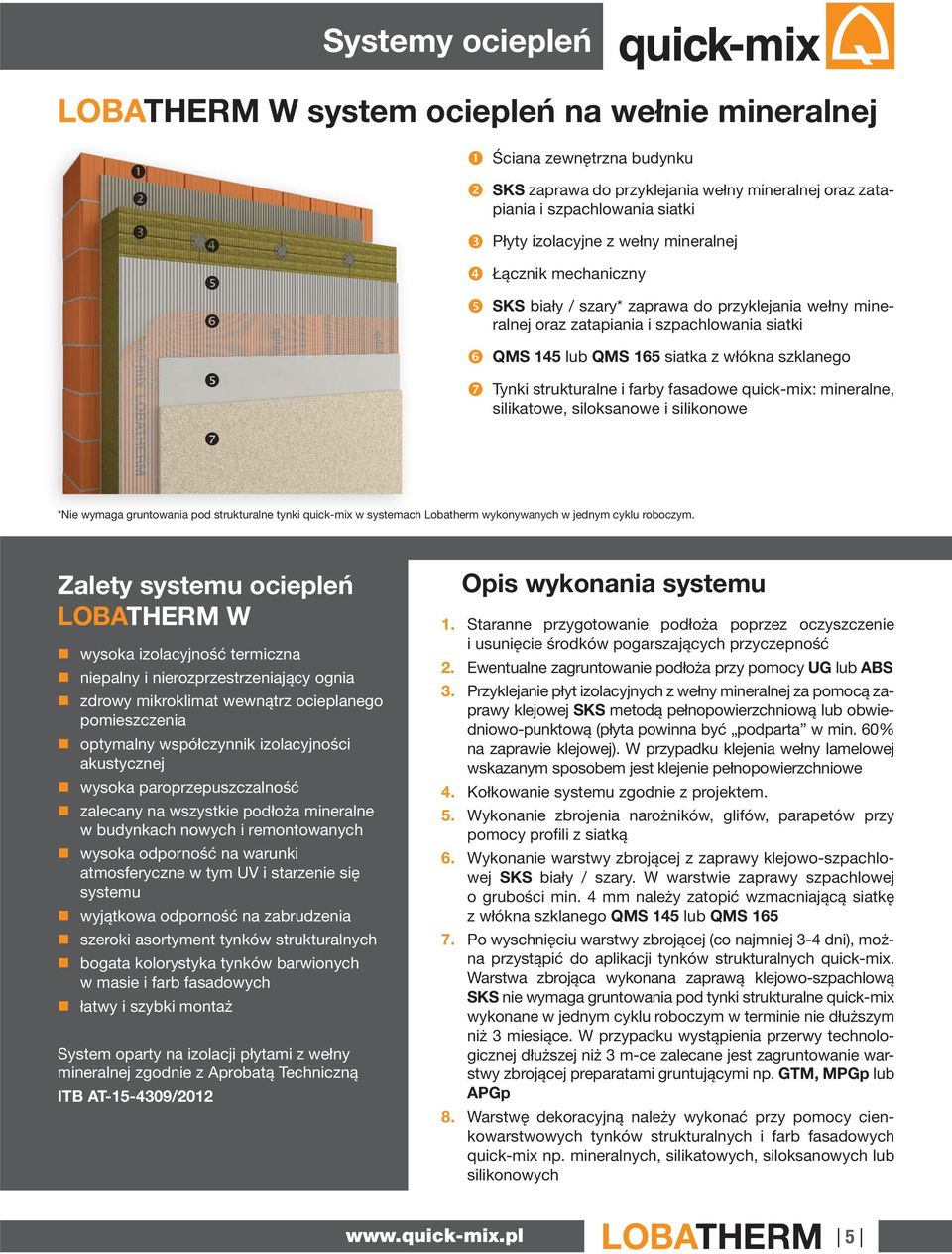

5 Systemy ociepleń LOBATHERM W system ociepleń na wełnie mineralnej Ściana zewnętrzna budynku SKS zaprawa do przyklejania wełny mineralnej oraz zatapiania i szpachlowania siatki Płyty izolacyjne z wełny mineralnej Łącznik mechaniczny SKS biały / szary* zaprawa do przyklejania wełny mineralnej oraz zatapiania i szpachlowania siatki QMS 145 lub QMS 165 siatka z włókna szklanego Tynki strukturalne i farby fasadowe quick-mix: mineralne, silikatowe, siloksanowe i silikonowe *Nie wymaga gruntowania pod strukturalne tynki quick-mix w systemach Lobatherm wykonywanych w jednym cyklu roboczym. Zalety systemu ociepleń LOBATHERM W wysoka izolacyjność termiczna niepalny i nierozprzestrzeniający ognia zdrowy mikroklimat wewnątrz ocieplanego pomieszczenia optymalny współczynnik izolacyjności akustycznej wysoka paroprzepuszczalność zalecany na wszystkie podłoża mineralne w budynkach nowych i remontowanych wysoka odporność na warunki atmosferyczne w tym UV i starzenie się systemu wyjątkowa odporność na zabrudzenia szeroki asortyment tynków strukturalnych bogata kolorystyka tynków barwionych w masie i farb fasadowych łatwy i szybki montaż System oparty na izolacji płytami z wełny mineralnej zgodnie z Aprobatą Techniczną ITB AT /2012 Opis wykonania systemu 1. Staranne przygotowanie podłoża poprzez oczyszczenie i usunięcie środków pogarszających przyczepność 2. Ewentualne zagruntowanie podłoża przy pomocy UG lub ABS 3. Przyklejanie płyt izolacyjnych z wełny mineralnej za pomocą zaprawy klejowej SKS metodą pełnopowierzchniową lub obwiedniowo-punktową (płyta powinna być podparta w min. 60% na zaprawie klejowej). W przypadku klejenia wełny lamelowej wskazanym sposobem jest klejenie pełnopowierzchniowe 4. Kołkowanie systemu zgodnie z projektem. 5. Wykonanie zbrojenia narożników, glifów, parapetów przy pomocy profili z siatką 6. Wykonanie warstwy zbrojącej z zaprawy klejowo-szpachlowej SKS biały / szary. W warstwie zaprawy szpachlowej o grubości min. 4 mm należy zatopić wzmacniającą siatkę z włókna szklanego QMS 145 lub QMS Po wyschnięciu warstwy zbrojącej (co najmniej 3-4 dni), można przystąpić do aplikacji tynków strukturalnych quick-mix. Warstwa zbrojąca wykonana zaprawą klejowo-szpachlową SKS nie wymaga gruntowania pod tynki strukturalne quick-mix wykonane w jednym cyklu roboczym w terminie nie dłuższym niż 3 miesiące. W przypadku wystąpienia przerwy technologicznej dłuższej niż 3 m-ce zalecane jest zagruntowanie warstwy zbrojącej preparatami gruntującymi np. GTM, MPGp lub APGp 8. Warstwę dekoracyjną należy wykonać przy pomocy cienkowarstwowych tynków strukturalnych i farb fasadowych quick-mix np. mineralnych, silikatowych, siloksanowych lub silikonowych LOBATHERM 5

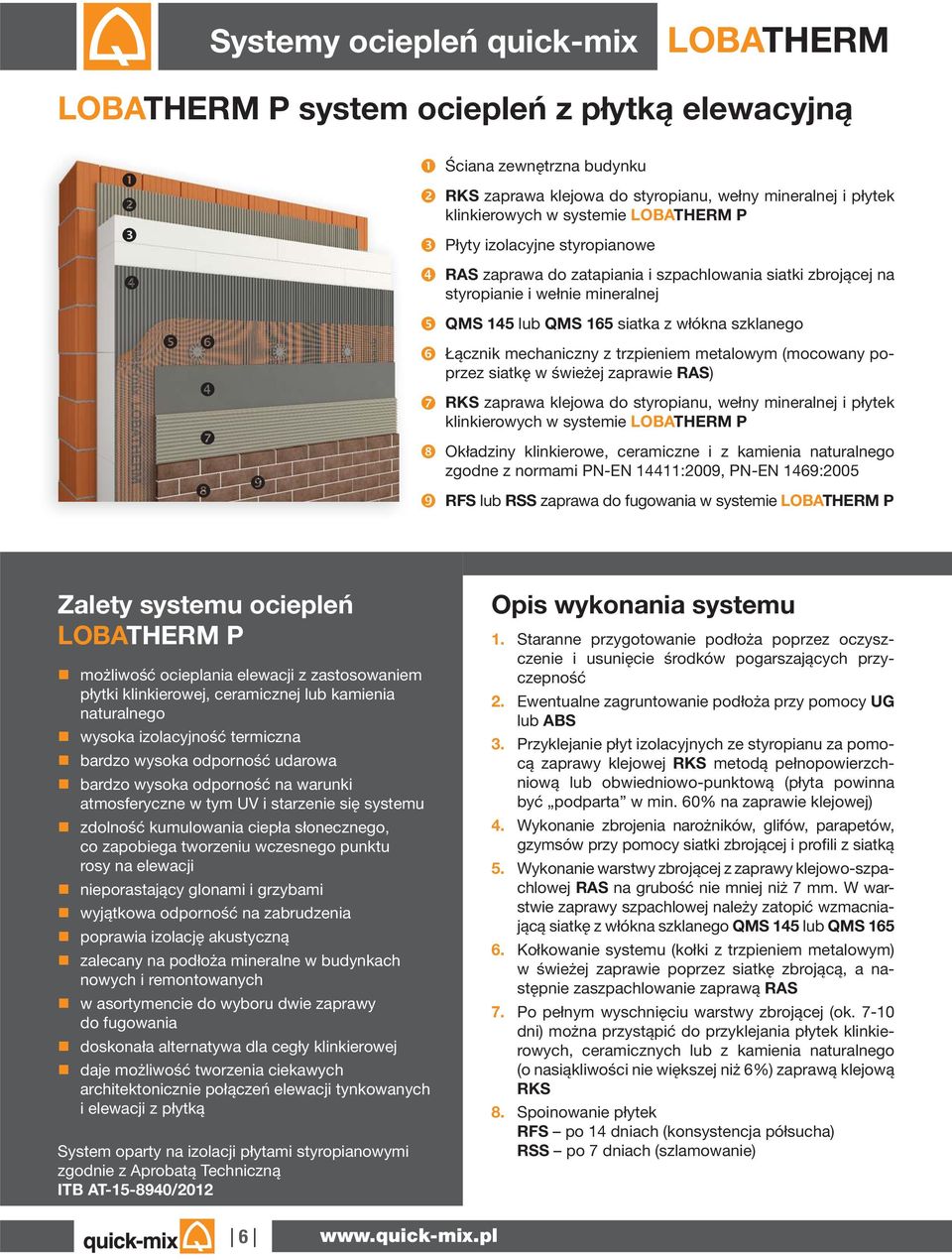

6 Systemy ociepleń quick-mix LOBATHERM LOBATHERM P system ociepleń z płytką elewacyjną Ściana zewnętrzna budynku RKS zaprawa klejowa do styropianu, wełny mineralnej i płytek klinkierowych w systemie LOBATHERM P Płyty izolacyjne styropianowe RAS zaprawa do zatapiania i szpachlowania siatki zbrojącej na styropianie i wełnie mineralnej QMS 145 lub QMS 165 siatka z włókna szklanego Łącznik mechaniczny z trzpieniem metalowym (mocowany poprzez siatkę w świeżej zaprawie RAS) RKS zaprawa klejowa do styropianu, wełny mineralnej i płytek klinkierowych w systemie LOBATHERM P Okładziny klinkierowe, ceramiczne i z kamienia naturalnego zgodne z normami PN-EN 14411:2009, PN-EN 1469:2005 RFS lub RSS zaprawa do fugowania w systemie LOBATHERM P Zalety systemu ociepleń LOBATHERM P możliwość ocieplania elewacji z zastosowaniem płytki klinkierowej, ceramicznej lub kamienia naturalnego wysoka izolacyjność termiczna bardzo wysoka odporność udarowa bardzo wysoka odporność na warunki atmosferyczne w tym UV i starzenie się systemu zdolność kumulowania ciepła słonecznego, co zapobiega tworzeniu wczesnego punktu rosy na elewacji nieporastający glonami i grzybami wyjątkowa odporność na zabrudzenia poprawia izolację akustyczną zalecany na podłoża mineralne w budynkach nowych i remontowanych w asortymencie do wyboru dwie zaprawy do fugowania doskonała alternatywa dla cegły klinkierowej daje możliwość tworzenia ciekawych architektonicznie połączeń elewacji tynkowanych i elewacji z płytką System oparty na izolacji płytami styropianowymi zgodnie z Aprobatą Techniczną ITB AT /2012 Opis wykonania systemu 1. Staranne przygotowanie podłoża poprzez oczyszczenie i usunięcie środków pogarszających przyczepność 2. Ewentualne zagruntowanie podłoża przy pomocy UG lub ABS 3. Przyklejanie płyt izolacyjnych ze styropianu za pomocą zaprawy klejowej RKS metodą pełnopowierzchniową lub obwiedniowo-punktową (płyta powinna być podparta w min. 60% na zaprawie klejowej) 4. Wykonanie zbrojenia narożników, glifów, parapetów, gzymsów przy pomocy siatki zbrojącej i profili z siatką 5. Wykonanie warstwy zbrojącej z zaprawy klejowo-szpachlowej RAS na grubość nie mniej niż 7 mm. W warstwie zaprawy szpachlowej należy zatopić wzmacniającą siatkę z włókna szklanego QMS 145 lub QMS Kołkowanie systemu (kołki z trzpieniem metalowym) w świeżej zaprawie poprzez siatkę zbrojącą, a następnie zaszpachlowanie zaprawą RAS 7. Po pełnym wyschnięciu warstwy zbrojącej (ok dni) można przystąpić do przyklejania płytek klinkierowych, ceramicznych lub z kamienia naturalnego (o nasiąkliwości nie większej niż 6%) zaprawą klejową RKS 8. Spoinowanie płytek RFS po 14 dniach (konsystencja półsucha) RSS po 7 dniach (szlamowanie) 6

7 Systemy ociepleń Najważniejsze wskazówki podczas instalacji systemu LOBATHERM P 1. Mocowanie płyt izolacyjnych ze styropianu a Przed przyklejeniem płyt izolacyjnych, należy zamocować profil startowy b Klejenie płyt izolacyjnych zaprawą quick-mix RKS metodą obwiedniowopunktową 2. Wytworzenie warstwy zbrojonej oraz kołkowanie przez siatkę c Otwarte szczeliny między płytami należy wypełnić przy pomocy niskoprężnej piany montażowej a Pełnopowierzchniowe zatapianie siatki zbrojącej QMS 145 lub QMS 165 w zaprawie szpachlowej quick-mix RAS na grubość warstwy min. 7 mm Kołkowanie łączników mechanicznych z trzpieniem metalowym odbywa się bezpośrednio po zaszpachlowaniu pierwszej warstwy zaprawy RAS. Osadzanie łączników odbywa się w świeżej zaprawie 3. Klejenie płytek klinkierowych do warstwy zbrojonej b c Talerzyk łącznika po dociśnięciu powinien zostać zatopiony w świeżej zaprawie. Bezpośrednio po osadzeniu łączników należy nanieść drugą warstwę zaprawy RAS (świeże na świeże) na łączną grubość warstwy zbrojącej 7-10 mm a Po pełnym stwardnieniu warstwy zbrojącej (przerwa technologiczna conajmniej 7 dni) można mocować okładziny ceramiczne. Płytki należy kleić metodą tzw. kombinowaną (floating buttering). Na stwardniałą warstwę zbrojącą nanosić za pomocą pacy zębatej (zęby 8 x 8 x 8mm lub 10 x 10 x 10 mm) warstwę zaprawy klejowej ok. 3-4 mm. Na stronę odwrotną płytek nanosi się kryjącą warstwę zaprawy klejowej o grubości ok. 1 mm b 4. Spoinowanie płytek klinkierowych Klejenie płytek klinkierowych powinniśmy rozpocząć od narożników budynku. Warto stosować płytki systemowe narożne, dzięki temu uzyskamy estetyczną i trwałą fasadę c Następnie płytki mocno docisnąć do powierzchni zaprawy, zwrócić przy tym uwagę, aby nie powstały pustki i wolne przestrzenie. Po ułożeniu okładziny grubość zaprawy musi wynosić przynajmniej 3 mm. Po wstępnym stwardnieniu fugi należy wydrapać i oczyścić na odpowiednią głębokość (przynajmniej na grubość płytek okładzinowych) a Spoinowanie możemy rozpocząć po upływie min. 14 dni od przyklejenia płytek. Zaprawę do fugowania quick-mix RFS o konsystencji mokrej ziemi starannie wciskać w spoiny za pomocą kielni fugówki. Szczeliny fugować w dwóch cyklach roboczych metodą świeże na świeże b Spoinowanie fugą RSS możemy rozpocząć po 7 dniach od przyklejenia płytek. Zaprawę do spoinowania quick-mix RSS o konsystencji szlamu nanosić diagonalnie do przebiegu fug za pomocą pacy z twardą gumową listwą lub zbierakiem gumowym. Zaprawę starannie wprasowywać w fugi między płytkami. Nadmiar zaprawy usunąć za pomocą pacy z gumową listwą. Po wstępnym przeschnięciu zaprawy, powierzchnie płytek zmyć kilkakrotnie za pomocą wilgotnej gąbki (quick-mix RSS stosować wyłącznie do płytek szkliwionych nienasiąkliwych o gładkiej strukturze) c System LOBATHERM P z płytką klinkerową jako trwała, ekonomiczna i estetyczna alternatywa do cegły klinkierowej licowej LOBATHERM 7

8 Systemy ociepleń quick-mix LOBATHERM LOBATHERM G BS system ociepleń stropów Strop betonowy nad pomieszczeniem nieogrzewanym SKS zaprawa klejowa do mocowania wełny mineralnej lamelowej metodą pełnopowierzchniową Wełna mineralna lamelowa z fazowanymi krawędziami przeznaczona do systemów ociepleń stropów (grubość mm) GBS tynk natryskowy polimerowo-mineralny baranek 1,5 mm lub opcjonalnie tynk akrylowy IKK / KHK 1,0 mm Nie tylko fasady i dachy należy ocieplać. Izolowanie termiczne i akustyczne obszarów stropów garaży i parkingów niesie za sobą równie wymierne korzyści w postaci energooszczędności i dźwiękochłonności. Ocieplanie stropów pozwala na zaoszczędzenie ok % ciepła uciekającego z budynku. Dzięki zastosowaniu wełny lamelowej oraz mineralnego systemu ociepleń stropów LOBATHERM G BS, zostają spełnione najwyższe kryteria w klasie reakcji na ogień A1 wg normy PN-EN :2008 i system ten jest sklasyfikowany jako niepalny, niekapiący i nieodpadający pod wpływem ognia oraz nierozprzestrzeniający ognia wewnątrz budynków. System ociepleń stropów LOBATHERM G BS zalecany jest do stosowania w budynkach mieszkalnych, obiektach użyteczności publicznej, centrach handlowych i garażach podziemnych. Zalety systemu ociepleń LOBATHERM G BS wysoka izolacyjność termiczna niepalny i nierozprzestrzeniający ognia zakwalifikowany w klasie reakcji na ogień A1 nie wymaga kołkowania i warstwy zbrojącej nie wymaga gruntowania przed aplikacją tynków poprawia izolację akustyczną wysoka paroprzepuszczalność zalecany na wszystkie podłoża mineralne w budynkach nowych i remontowanych łatwy w obróbce, szybki montaż ekonomiczny System oparty na izolacji z wełną mineralną fazowaną zgodny z Aprobatą Techniczną ITB AT /2010 służący do ocieplania stropów i sufitów oraz zgodny z badaniami współczynnika pochłaniania dźwięku ITB LA-03680/2009 Opis wykonania systemu 1. Staranne przygotowanie podłoża poprzez oczyszczenie lub umycie celem pozbawienia środków pogarszających przyczepność 2. Ewentualne zagruntowanie podłoża przy pomocy UG, ABS lub PHG 3. Przyklejanie wełny lamelowej do sufitu lub stropu za pomocą zaprawy klejowej SKS. Zaprawa klejowa musi zostać naniesiona na powierzchnię lameli metodą pełno-powierzchniową (paca z grzebieniem). Zaprawa klejowa musi zostać naniesiona na cała powierzchnię płyty izolacyjnej, płyta powinna być podparta w 100% na zaprawie klejowej 4. Warstwę dekoracyjną należy wykonać tynkiem polimerowo-mineralnym GBS o strukturze baranka 1,5 mm (opcjonalnie tynki akrylowe IKK / KHK 1,0 mm). Tynk należy nanosić metodą natryskową (dysza 6 mm) przy pomocy specjalistycznych agregatów tynkarskich 8

9 Systemy ociepleń LOBATHERM MI-XI system ociepleń wewnątrz budynków Ściana budynku strona wewnętrzna MS-KS-K zaprawa do przyklejania płyt mineralnych MI-XI oraz do zatapiania i szpachlowania siatki Mineralne płyty izolacyjne MI-XI MS-KS-K zaprawa do przyklejania płyt mineralnych MI-XI oraz do zatapiania i szpachlowania siatki QMS 145 lub QMS 165 siatka zbrojąca Powłoka dekoracyjna np: cienkowarstwowe tynki mineralne quick-mix SHF lub SHG i/lub farba wewnętrzna silikatowa quick-mix LI 400 Zgodnie z zasadami sztuki budowlanej ściany powinny być ocieplane od strony zewnętrznej. W przypadku obiektów zabytkowych, elewacji licowanych cegłą bądź kamieniem, na wykonanie zewnętrznej izolacji termicznej nie zgadzają się służby konserwatorskie. Tradycyjne systemy zewnętrznej izolacji termicznej bazującej na styropianie lub wełnie mineralnej nie sprawdzają się w takich sytuacjach, muszą być zastąpione przez system izolacji termicznej wykonywanej od strony wewnętrznej. Firma quick-mix oferuje system wewnętrznej izolacji termicznej ścian oparty o mineralną płytę izolacyjną MI-XI. W okresie zimowym aktywność kapilarna płyt gwarantuje doskonałe wchłanianie nadmiaru wilgoci znajdującej się w pomieszczeniu, natomiast jej dyfuzyjność w okresie letnim ułatwia wysychanie ściany. Zalety płyty MI-XI zachowanie oryginalnego wyglądu zabytkowej elewacji przy jednoczesnym poprawieniu jej efektywności izolacyjnej możliwość ocieplania tylko wybranych pomieszczeń szybkie nagrzewanie pomieszczeń w budynkach użytkowanych okresowo np. w kościołach, salach konferencyjnych obniżenie kosztów eksploatacji obiektu zdrowy mikroklimat wewnątrz ocieplanego pomieszczenia poprawia akustykę pomieszczeń w pełni dyfuzyjny i paroprzepuszczalny Dane techniczne płyta MI-XI jest niepalna, klasa A1 współczynnik przewodzenia λ=0,045 W/mK współczynnik oporu dyfuzyjnego μ = 3 klasa absorpcji dźwięku D poręczny format 600 x 390 mm grubość: 50, 60, 80, 100, 120 mm ciężar objętościowy kg/m³ Opis wykonania systemu 1. Staranne oczyszczenie podłoża 2. Montaż taśm dylatacyjnych na styku warstwy ocieplenia z posadzką, ścianami oraz sufitem 3. Klejenie płyt izolacyjnych MI-XI za pomocą zaprawy klejowej MS-KS-K. Zaprawa klejowa musi zostać naniesiona na cała powierzchnię płyty izolacyjnej, płyta powinna być podparta w 100% na zaprawie klejowej 4. Wykonanie warstwy szpachlowej z zaprawy klejowej MS-KS-K o grubości min. 4 mm. W warstwie zaprawy szpachlowej należy zatopić wzmacniającą siatkę z włókna szklanego 5. W przypadku wprowadzenia przerwy technologicznej pomiędzy przyklejaniem płyt MI-XI a ich szpachlowaniem dłuższej niż 3 m-ce zalecane jest zagruntowanie płyt MI-XI preparatem gruntującym MTG 6. Nawierzchniową warstwę dekoracyjną można wykonać np. z zaprawy szpachlowej SHF lub SHG, albo pokryć warstwę zbrojącą MS-KS-K dyfuzyjną farbą wewnętrzną, silikatową LI LOBATHERM 9

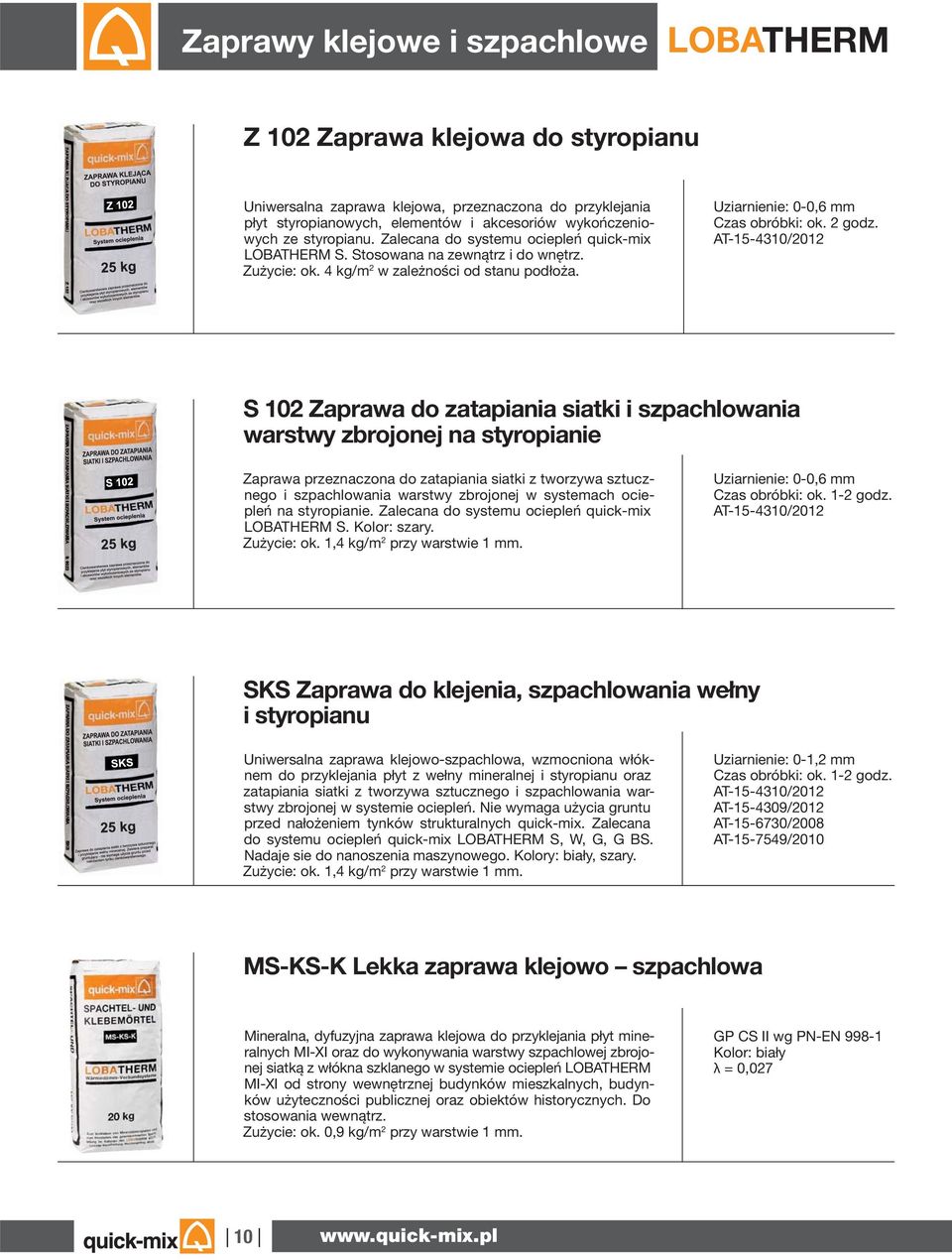

10 Zaprawy klejowe i szpachlowe LOBATHERM Z 102 Zaprawa klejowa do styropianu Uniwersalna zaprawa klejowa, przeznaczona do przyklejania płyt styropianowych, elementów i akcesoriów wykończeniowych ze styropianu. Zalecana do systemu ociepleń quick-mix LOBATHERM S. Stosowana na zewnątrz i do wnętrz. Zużycie: ok. 4 kg/m 2 w zależności od stanu podłoża. Uziarnienie: 0-0,6 mm Czas obróbki: ok. 2 godz. AT /2012 S 102 Zaprawa do zatapiania siatki i szpachlowania warstwy zbrojonej na styropianie Zaprawa przeznaczona do zatapiania siatki z tworzywa sztucznego i szpachlowania warstwy zbrojonej w systemach ociepleń na styropianie. Zalecana do systemu ociepleń quick-mix LOBATHERM S. Kolor: szary. Zużycie: ok. 1,4 kg/m 2 przy warstwie 1 mm. Uziarnienie: 0-0,6 mm Czas obróbki: ok. 1-2 godz. AT /2012 SKS Zaprawa do klejenia, szpachlowania wełny i styropianu Uniwersalna zaprawa klejowo-szpachlowa, wzmocniona włóknem do przyklejania płyt z wełny mineralnej i styropianu oraz zatapiania siatki z tworzywa sztucznego i szpachlowania warstwy zbrojonej w systemie ociepleń. Nie wymaga użycia gruntu przed nałożeniem tynków strukturalnych quick-mix. Zalecana do systemu ociepleń quick-mix LOBATHERM S, W, G, G BS. Nadaje sie do nanoszenia maszynowego. Kolory: biały, szary. Zużycie: ok. 1,4 kg/m 2 przy warstwie 1 mm. Uziarnienie: 0-1,2 mm Czas obróbki: ok. 1-2 godz. AT /2012 AT /2012 AT /2008 AT /2010 MS-KS-K Lekka zaprawa klejowo szpachlowa Mineralna, dyfuzyjna zaprawa klejowa do przyklejania płyt mineralnych MI-XI oraz do wykonywania warstwy szpachlowej zbrojonej siatką z włókna szklanego w systemie ociepleń LOBATHERM MI-XI od strony wewnętrznej budynków mieszkalnych, budynków użyteczności publicznej oraz obiektów historycznych. Do stosowania wewnątrz. Zużycie: ok. 0,9 kg/m 2 przy warstwie 1 mm. GP CS II wg PN-EN Kolor: biały λ = 0,

11 Zaprawy klejowe i szpachlowe RKS Zaprawa klejowa w systemie ociepleń quick-mix LOBATHERM P Zaprawa do przyklejania płyt izolacyjnych z wełny mineralnej i styropianu oraz do przyklejania płytek klinkierowych, ceramicznych, gresu w systemie ociepleń quick-mix LOBATHERM P. Nadaje się do nanoszenia maszynowego. Grubość warstwy przy przyklejaniu płytki: co najmniej 3 mm. Zużycie: klejenie płytek ok. 1,3 kg/m 2 przy warstwie 1 mm. Uziarnienie: 0-1 mm Czas obróbki: do ok.1 godz. AT /2012 RAS Zaprawa do zatapiania siatki w systemie ociepleń quick-mix LOBATHERM P Zaprawa do zatapiania siatki z tworzywa sztucznego na wełnie mineralnej i styropianie w systemie ociepleń quick-mix LOBA- THERM P. Kolor: szary. Nadaje się do nanoszenia maszynowego. Wymagana grubość warstwy: 7-10 mm. Zużycie: ok. 1,5 kg/m 2 przy warstwie 1 mm. Uziarnienie: 0-1 mm Czas obróbki: do ok. 1 godz. AT /2012 RFS Zaprawa do fugowania w systemie ociepleń quick-mix LOBATHERM P Zaprawa o konsystencji mokrej ziemi do fugowania okładzin ceramicznych i płytek klinkierowych w systemie ociepleń quick-mix LOBATHERM P. Spoinowanie na sucho po 14 dniach od przyklejenia płytek klejem RKS. Hydrofobowa i mrozoodporna. Kolory: cementowo-szary, biało-beżowy, biało-szary. Zużycie: ok. 5-7,5 kg/m 2 w zależności od formatu płytki. Uziarnienie: 0-1 mm Czas obróbki: do ok.1 godz. M10 wg PN-EN Wytrzymałość na ściskanie: 10,0 N/mm 2 AT /2012 RSS Zaprawa do szlamowania w systemie ociepleń quick-mix LOBATHERM P Zaprawa do fugowania okładzin ceramicznych i płytek klinkierowych (szkliwionych oraz nieporowatych) w systemie ociepleń quick-mix LOBATHERM P. Szlamowanie po 7 dniach od przyklejenia płytek klejem RKS, do spoin o szerokości od 4 do 15 mm. Hydrofobowa i mrozoodporna. Kolory: szary, biało-beżowy Zużycie: ok. 5,8-7,7 kg/m 2 w zależności od formatu płytki. Czas obróbki: ok. 30 min. AT / LOBATHERM 11

12 Tynki strukturalne LOBATHERM Tynki mineralne Symbol Faktura Ilość kolorów Uziarnienie mm Opak. kg Zużycie kg/m 2 HSS Baranek 137 HRS Kornik 137 SPS Baranek 137 MRS Kornik 137 Tynki silikatowe Tynki siloksanowe 5, ok. 3,5 ok. 4,5 ok. 3,5 ok. 4,5 ok. 3,5 ok. 4,5 ok. 7,0 ok. 3,5 ok. 4,5 EFS Drobnoziarnisty 137 1,0 30 ok. 1,4 SQS Baranek Biały 1,5 30 ok. 2,5 ok. GBS Baranek Biały 1,5 30 ok. 2,5-4,0 SKK Baranek 137 SKR Kornik 137 SXK Baranek 248 SXR Kornik 248 1,5 ok. ok. 3,7 ok. 2,5 ok. 3,5 ok. 2,3 ok. ok. 4,0 ok. 2,5 ok. 3,5 SXF Drobnoziarnisty 248 1,0 ok. 1,3 Tynki silikonowe SHK Baranek 242 SHR Kornik 242 1,5 ok. 2,3 ok. ok. 4,0 ok. 2,5 ok. 3,5 Tynki akrylowe KHK Baranek 248 KHR Kornik 248 1,5 ok. 2,5 ok. ok. 4,0 ok. ok. 4,0 IKK Baranek 248 1,0 ok. 1,8-2,5 Tynki kamienne i tynki mozaikowe GSP Kamienny 6 /12,5 BUP Mozaikowy 14 1,5-1,8 1,0- - w zależności od zast. ok. 4,5 ok. 5,0 ok. 7,0 12

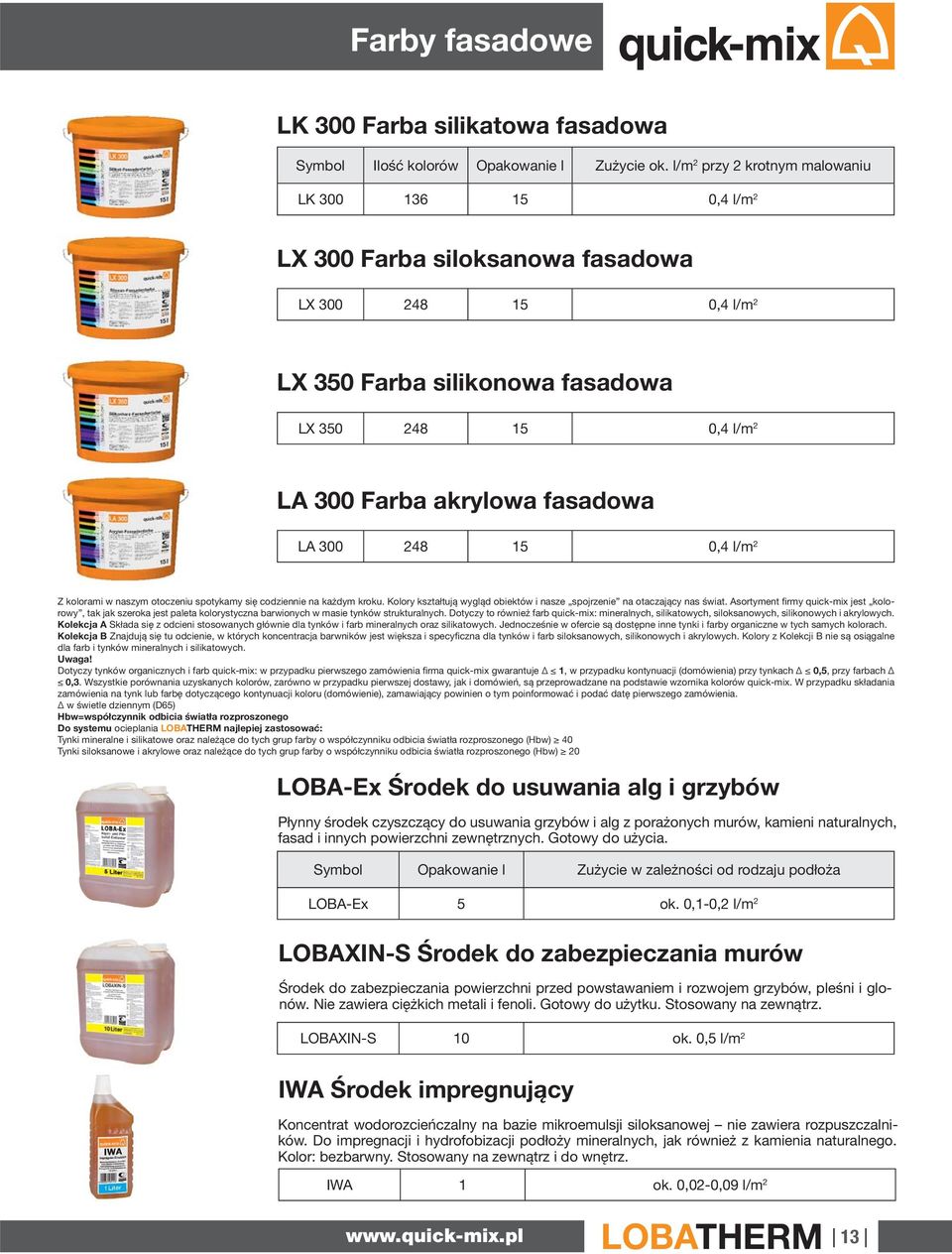

13 Farby fasadowe LK 300 Farba silikatowa fasadowa Symbol Ilość kolorów Opakowanie l Zużycie ok. l/m 2 przy 2 krotnym malowaniu LK ,4 l/m 2 LX 300 Farba siloksanowa fasadowa LX ,4 l/m 2 LX 350 Farba silikonowa fasadowa LX ,4 l/m 2 LA 300 Farba akrylowa fasadowa LA ,4 l/m 2 Z kolorami w naszym otoczeniu spotykamy się codziennie na każdym kroku. Kolory kształtują wygląd obiektów i nasze spojrzenie na otaczający nas świat. Asortyment firmy quick-mix jest kolorowy, tak jak szeroka jest paleta kolorystyczna barwionych w masie tynków strukturalnych. Dotyczy to również farb quick-mix: mineralnych, silikatowych, siloksanowych, silikonowych i akrylowych. Kolekcja A Składa się z odcieni stosowanych głównie dla tynków i farb mineralnych oraz silikatowych. Jednocześnie w ofercie są dostępne inne tynki i farby organiczne w tych samych kolorach. Kolekcja B Znajdują się tu odcienie, w których koncentracja barwników jest większa i specyficzna dla tynków i farb siloksanowych, silikonowych i akrylowych. Kolory z Kolekcji B nie są osiągalne dla farb i tynków mineralnych i silikatowych. Uwaga! Dotyczy tynków organicznych i farb quick-mix: w przypadku pierwszego zamówienia firma quick-mix gwarantuje Δ 1, w przypadku kontynuacji (domówienia) przy tynkach Δ 0,5, przy farbach Δ 0,3. Wszystkie porównania uzyskanych kolorów, zarówno w przypadku pierwszej dostawy, jak i domówień, są przeprowadzane na podstawie wzornika kolorów quick-mix. W przypadku składania zamówienia na tynk lub farbę dotyczącego kontynuacji koloru (domówienie), zamawiający powinien o tym poinformować i podać datę pierwszego zamówienia. Δ w świetle dziennym (D65) Hbw=współczynnik odbicia światła rozproszonego Do systemu ocieplania LOBATHERM najlepiej zastosować: Tynki mineralne i silikatowe oraz należące do tych grup farby o współczynniku odbicia światła rozproszonego (Hbw) 40 Tynki siloksanowe i akrylowe oraz należące do tych grup farby o współczynniku odbicia światła rozproszonego (Hbw) 20 LOBA-Ex Środek do usuwania alg i grzybów Płynny środek czyszczący do usuwania grzybów i alg z porażonych murów, kamieni naturalnych, fasad i innych powierzchni zewnętrznych. Gotowy do użycia. Symbol Opakowanie l Zużycie w zależności od rodzaju podłoża LOBA-Ex 5 ok. 0,1-0,2 l/m 2 LOBAXIN-S Środek do zabezpieczania murów Środek do zabezpieczania powierzchni przed powstawaniem i rozwojem grzybów, pleśni i glonów. Nie zawiera ciężkich metali i fenoli. Gotowy do użytku. Stosowany na zewnątrz. LOBAXIN-S 10 ok. 0,5 l/m 2 IWA Środek impregnujący Koncentrat wodorozcieńczalny na bazie mikroemulsji siloksanowej nie zawiera rozpuszczalników. Do impregnacji i hydrofobizacji podłoży mineralnych, jak również z kamienia naturalnego. Kolor: bezbarwny. Stosowany na zewnątrz i do wnętrz. IWA 1 ok. 0,02-0,09 l/m 2 LOBATHERM 13

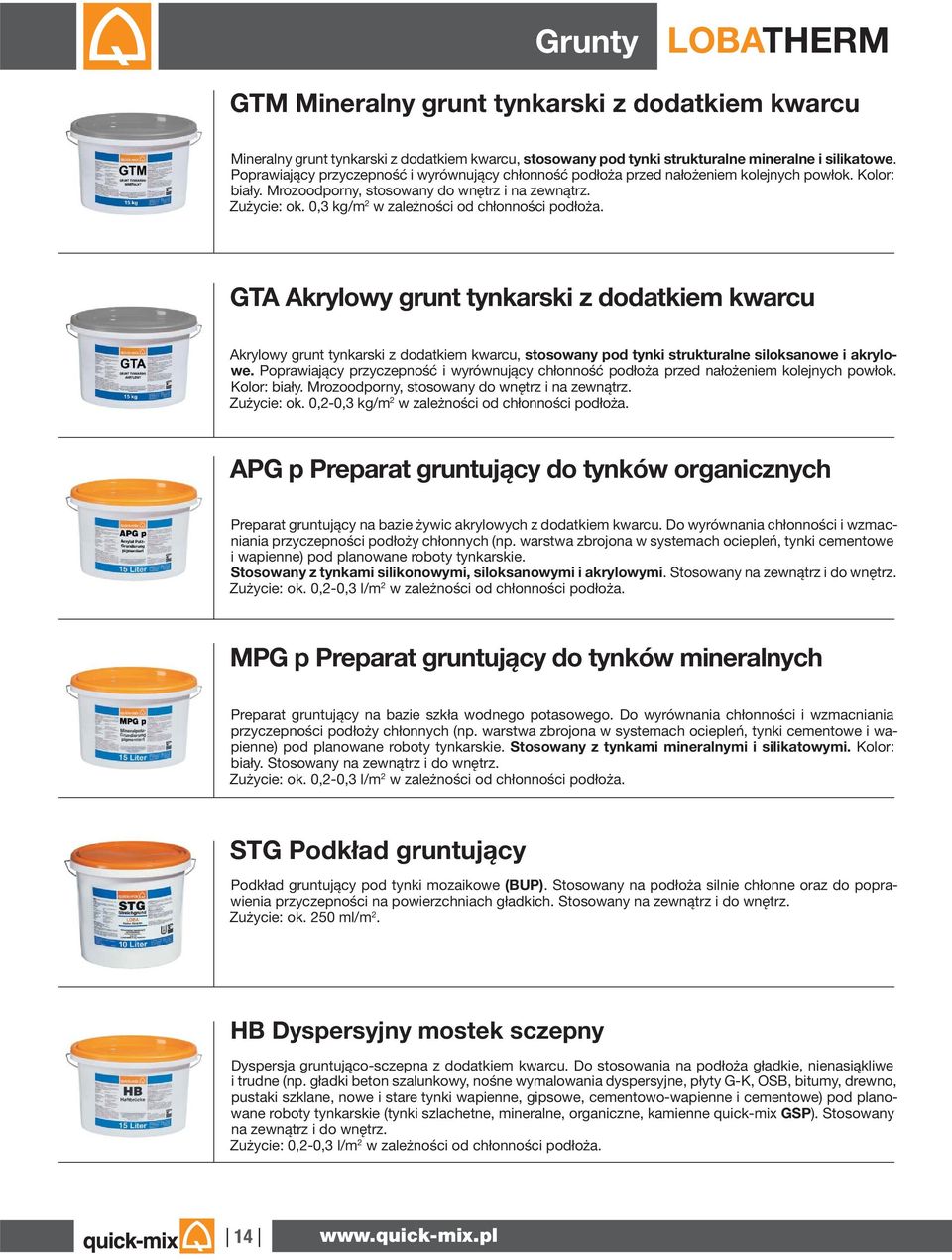

14 Grunty LOBATHERM GTM Mineralny grunt tynkarski z dodatkiem kwarcu Mineralny grunt tynkarski z dodatkiem kwarcu, stosowany pod tynki strukturalne mineralne i silikatowe. Poprawiający przyczepność i wyrównujący chłonność podłoża przed nałożeniem kolejnych powłok. Kolor: biały. Mrozoodporny, stosowany do wnętrz i na zewnątrz. Zużycie: ok. 0,3 kg/m 2 w zależności od chłonności podłoża. GTA Akrylowy grunt tynkarski z dodatkiem kwarcu Akrylowy grunt tynkarski z dodatkiem kwarcu, stosowany pod tynki strukturalne siloksanowe i akrylowe. Poprawiający przyczepność i wyrównujący chłonność podłoża przed nałożeniem kolejnych powłok. Kolor: biały. Mrozoodporny, stosowany do wnętrz i na zewnątrz. Zużycie: ok. 0,2-0,3 kg/m 2 w zależności od chłonności podłoża. APG p Preparat gruntujący do tynków organicznych Preparat gruntujący na bazie żywic akrylowych z dodatkiem kwarcu. Do wyrównania chłonności i wzmacniania przyczepności podłoży chłonnych (np. warstwa zbrojona w systemach ociepleń, tynki cementowe i wapienne) pod planowane roboty tynkarskie. Stosowany z tynkami silikonowymi, siloksanowymi i akrylowymi. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 0,2-0,3 l/m 2 w zależności od chłonności podłoża. MPG p Preparat gruntujący do tynków mineralnych Preparat gruntujący na bazie szkła wodnego potasowego. Do wyrównania chłonności i wzmacniania przyczepności podłoży chłonnych (np. warstwa zbrojona w systemach ociepleń, tynki cementowe i wapienne) pod planowane roboty tynkarskie. Stosowany z tynkami mineralnymi i silikatowymi. Kolor: biały. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 0,2-0,3 l/m 2 w zależności od chłonności podłoża. STG Podkład gruntujący Podkład gruntujący pod tynki mozaikowe (BUP). Stosowany na podłoża silnie chłonne oraz do poprawienia przyczepności na powierzchniach gładkich. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 0 ml/m 2. HB Dyspersyjny mostek sczepny Dyspersja gruntująco-sczepna z dodatkiem kwarcu. Do stosowania na podłoża gładkie, nienasiąkliwe i trudne (np. gładki beton szalunkowy, nośne wymalowania dyspersyjne, płyty G-K, OSB, bitumy, drewno, pustaki szklane, nowe i stare tynki wapienne, gipsowe, cementowo-wapienne i cementowe) pod planowane roboty tynkarskie (tynki szlachetne, mineralne, organiczne, kamienne quick-mix GSP). Stosowany na zewnątrz i do wnętrz. Zużycie: 0,2-0,3 l/m 2 w zależności od chłonności podłoża. 14

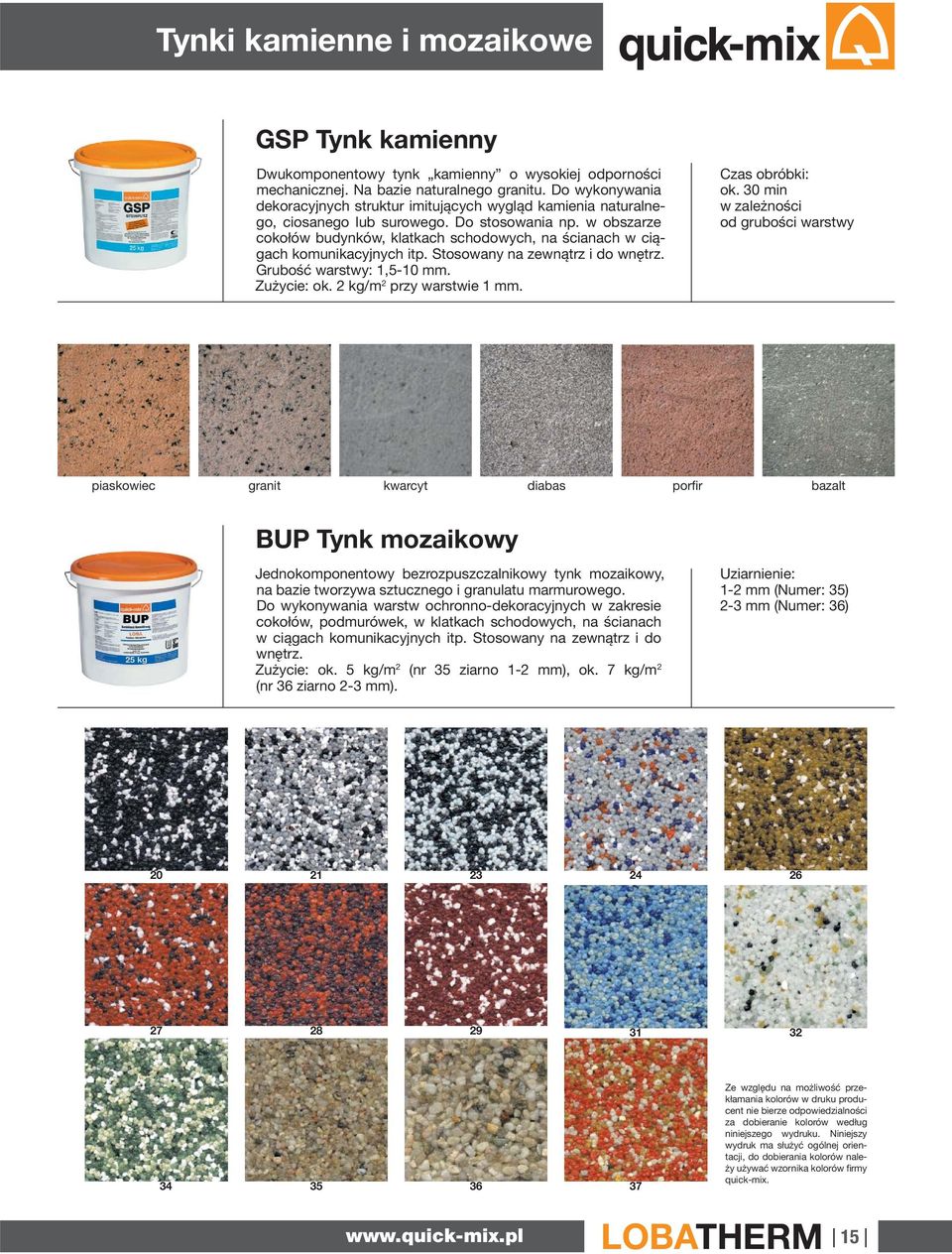

15 Tynki kamienne i mozaikowe GSP Tynk kamienny Dwukomponentowy tynk kamienny o wysokiej odporności mechanicznej. Na bazie naturalnego granitu. Do wykonywania dekoracyjnych struktur imitujących wygląd kamienia naturalnego, ciosanego lub surowego. Do stosowania np. w obszarze cokołów budynków, klatkach schodowych, na ścianach w ciągach komunikacyjnych itp. Stosowany na zewnątrz i do wnętrz. Grubość warstwy: 1,5-10 mm. Zużycie: ok. 2 kg/m 2 przy warstwie 1 mm. Czas obróbki: ok. 30 min w zależności od grubości warstwy piaskowiec granit kwarcyt diabas porfir bazalt BUP Tynk mozaikowy Jednokomponentowy bezrozpuszczalnikowy tynk mozaikowy, na bazie tworzywa sztucznego i granulatu marmurowego. Do wykonywania warstw ochronno-dekoracyjnych w zakresie cokołów, podmurówek, w klatkach schodowych, na ścianach w ciągach komunikacyjnych itp. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 5 kg/m 2 (nr 35 ziarno 1-2 mm), ok. 7 kg/m 2 (nr 36 ziarno 2-3 mm). Uziarnienie: 1-2 mm (Numer: 35) 2-3 mm (Numer: 36) Ze względu na możliwość przekłamania kolorów w druku producent nie bierze odpowiedzialności za dobieranie kolorów według niniejszego wydruku. Niniejszy wydruk ma służyć ogólnej orientacji, do dobierania kolorów należy używać wzornika kolorów firmy quick-mix. LOBATHERM 15

16 doradcy techniczno-handlowi: 1 tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom tel. kom quick-mix Sp. z o.o. dział sprzedaży: tel. 71/ / / fax 71/ sprzedaz@quick-mix.pl siedziba firmy: ul. Brzegowa Strzelin tel. 71/ fax 71/ info@quick-mix.pl specjaliści ds. zastosowania produktu: region północno-zachodni tel. kom region centralno-wschodni tel. kom region południowy tel. kom zakłady produkcyjne: ul. Brzegowa 73, Strzelin ul. Opoczyńska 14, Rawa Mazowiecka quick-mix LOBATHERM: luty 2013
