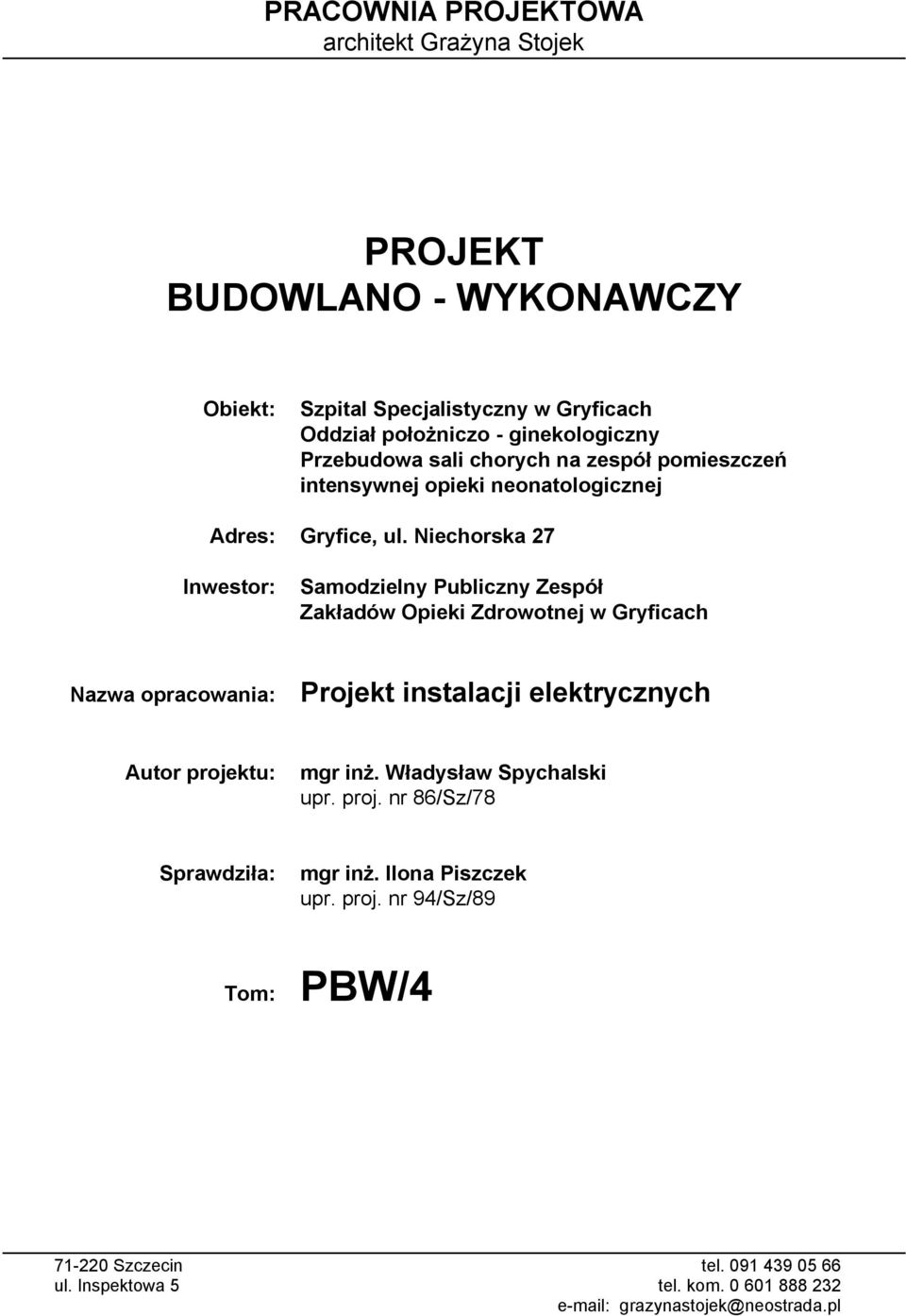

1 PRACOWNIA PROJEKTOWA 劷yn S oj PROJEKT BUDOWLANO - WYKONAWCZY Obiekt: Szpital Specjalistyczny w Gryficach Oddział położniczo - ginekologiczny Przebudowa sali chorych na zespół pomieszczeń intensywnej opieki neonatologicznej Adres: Gryfice, ul. Niechorska 27 Inwestor: Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej w Gryficach Nazwa opracowania: Projekt instalacji elektrycznych Autor projektu: mgr inż. Władysław Spychalski up. p oj. n 86/Sz/78 Sprawdziła: mgr inż. Ilona Piszczek up. p oj. n 94/Sz/89 Tom: PBW/ Sz z n l ul. Insp ow 5 l. om m l: g zyn s os d.pl

2 ᖷ劷c 1. Strona tytułowa 2. Spis treści 3. Spis rysunków 4. Opis techniczny 5. Obliczenia techniczne 3 y unków Schemat instalacji elektrycznych 2 Rzut pomieszczeń instalacje oświetleniowe 3 Rzut pomieszczeń instalacje siłowe i gniazd 4 Rzut pomieszczeń instalacje telekomunikacyje 5 Schemat instalacji: telefonicznej, logicznej i kontroli dostępu. 4 O chn czny 4 Pod awa o acowan a projekt opracowano na podstawie: - zlecenia inwestora - projektów branżowych - ustaleń z Inwestorem - przepisów i norm 4 2 Pod awow z y no my PN EN Oświetlenie miejsc pracy PN IEC PN IEC Ochrona odgromowa. Prawo Budowlane Prawo Energetyczne 4 3 an n jący zak o acowan a W Szpitalu w Gryficach, na oddziale ginekologiczno położniczym, sala chorych przebudowywana jest na zespół opieki neonatologicznej. Przebudowa powoduje, że wszystkie instalacje elektryczne w tych pomieszczeniach należy zdemontować i w ich miejsce ułożyć nowe zgodnie z niniejszą dokumentacją. Zgodnie z ustaleniami z Działem Technicznym szpitala, zasilanie w energię elektryczną adaptowanych pomieszczeń wykonać z istniejącej tablicy rozdzielczej, piętrowej, którą należy rozbudować. Dla potrzeb odbiorników wymagających bezprzerwowego zasilania, projektowany jest UPS, który zamontować na poddaszu. 4 4 ᖷ劷a ᖷ劷an ᖷ劷 aᖷ劷ᖷ劷 c ozdz ᖷ劷cz w ᖷ劷 z ᖷ劷 y Zasilanie projektowanych pomieszczeń wykonać z istniejącej tablicy rozdzielczej, piętowej, która zainstalowana jest w szachcie. Tablica ta podzielona jest na części: rezerwowane agregatem i nierezerowowane agregatem, oświetleniową i gniazd wtykowych. Adaptowane pomieszczenia wymagają zasilenia bezprzerwowego i dlatego projektowany jest UPS, który zamontowany będzie na poddaszu, nad przebudowywanymi pomieszczeniami. Dokładną lokalizację wskaże dział techniczny szpitala. UPS zasilić z istniejącej tablicy gniazd, rezerwowanej agregatem prądotwórczym. Ta część tablicy zasilona jest przewodem YADY 4 x 10 mm2. Przewód ten jest niezgodny z obowiązującymi przepisami. Należy wymienić go na YDY 5 x 16 mm2. Istniejącą tablicę piętową, część SR i OR należy rozbudować jak na rysunku nr 1. W szachcie z istniejącą tablicą piętrową należy zainstalować:

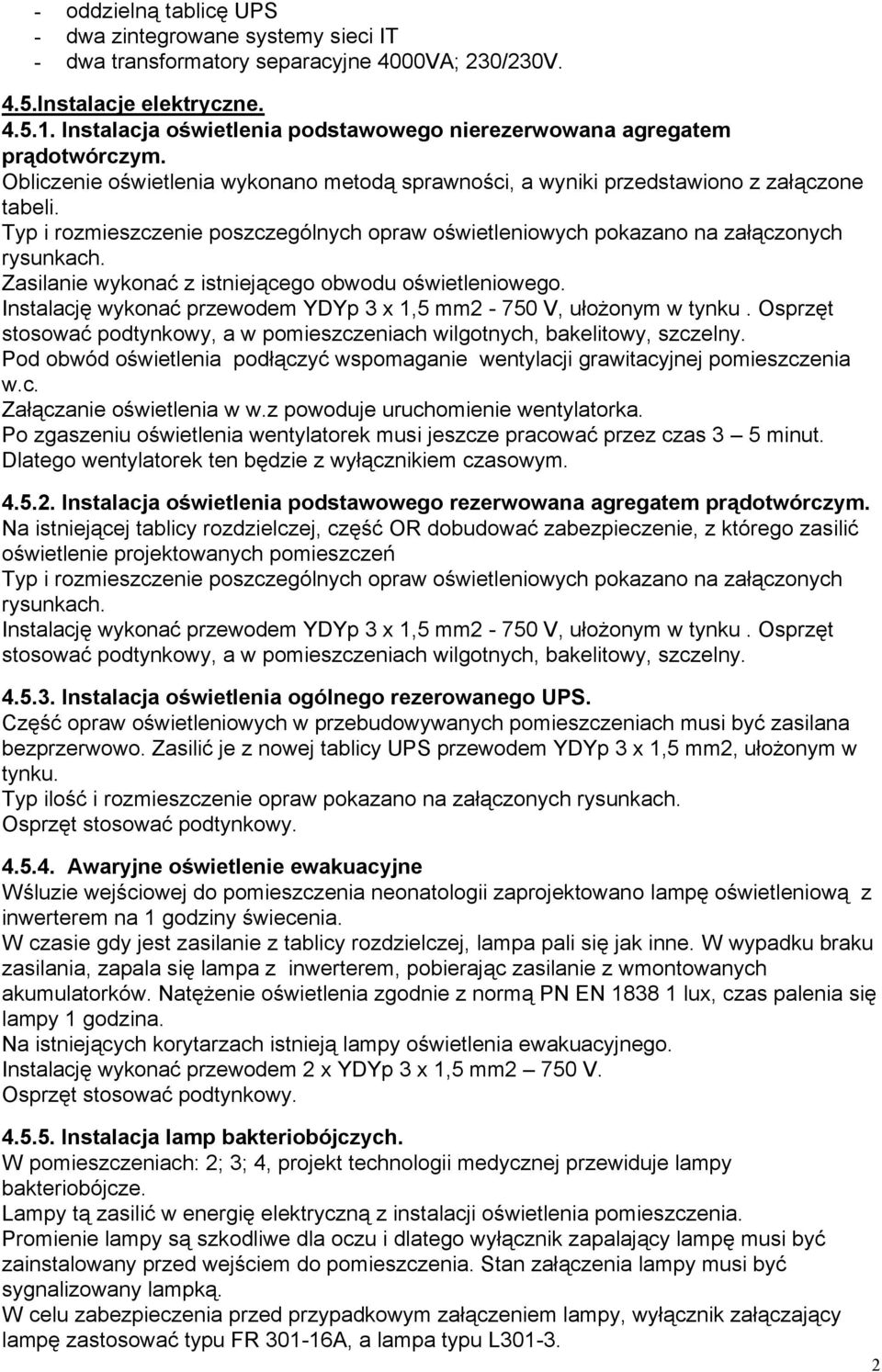

3 oddzielną tablicę UPS dwa zintegrowane systemy sieci IT dwa transformatory separacyjne 4000VA; 230/230V. 4 5 ᖷ劷n aᖷ劷acj ᖷ劷 k yczn 4 5 ᖷ劷n aᖷ劷acja oᖷ劷w ᖷ劷 n a od awow ᖷ劷o n z wowana aᖷ劷 ᖷ劷a m ądo wó czym Obliczenie oświetlenia wykonano metodą sprawności, a wyniki przedstawiono z załączone tabeli. Typ i rozmieszczenie poszczególnych opraw oświetleniowych pokazano na załączonych rysunkach. Zasilanie wykonać z istniejącego obwodu oświetleniowego. Instalację wykonać przewodem YDYp 3 x 1,5 mm2-750 V, ułożonym w tynku. Osprzęt stosować podtynkowy, a w pomieszczeniach wilgotnych, bakelitowy, szczelny. Pod obwód oświetlenia podłączyć wspomaganie wentylacji grawitacyjnej pomieszczenia w.c. Załączanie oświetlenia w w.z powoduje uruchomienie wentylatorka. Po zgaszeniu oświetlenia wentylatorek musi jeszcze pracować przez czas 3 5 minut. Dlatego wentylatorek ten będzie z wyłącznikiem czasowym ᖷ劷n aᖷ劷acja oᖷ劷w ᖷ劷 n a od awow ᖷ劷o z wowana aᖷ劷 ᖷ劷a m ądo wó czym Na istniejącej tablicy rozdzielczej, część OR dobudować zabezpieczenie, z którego zasilić oświetlenie projektowanych pomieszczeń Typ i rozmieszczenie poszczególnych opraw oświetleniowych pokazano na załączonych rysunkach. Instalację wykonać przewodem YDYp 3 x 1,5 mm2-750 V, ułożonym w tynku. Osprzęt stosować podtynkowy, a w pomieszczeniach wilgotnych, bakelitowy, szczelny ᖷ劷n aᖷ劷acja oᖷ劷w ᖷ劷 n a oᖷ劷óᖷ劷n ᖷ劷o z owan ᖷ劷o ᖷ劷P Część opraw oświetleniowych w przebudowywanych pomieszczeniach musi być zasilana bezprzerwowo. Zasilić je z nowej tablicy UPS przewodem YDYp 3 x 1,5 mm2, ułożonym w tynku. Typ ilość i rozmieszczenie opraw pokazano na załączonych rysunkach. Osprzęt stosować podtynkowy ᖷ劷wa yjn oᖷ劷w ᖷ劷 n wakuacyjn Wśluzie wejściowej do pomieszczenia neonatologii zaprojektowano lampę oświetleniową z inwerterem na 1 godziny świecenia. W czasie gdy jest zasilanie z tablicy rozdzielczej, lampa pali się jak inne. W wypadku braku zasilania, zapala się lampa z inwerterem, pobierając zasilanie z wmontowanych akumulatorków. Natężenie oświetlenia zgodnie z normą PN EN lux, czas palenia się lampy 1 godzina. Na istniejących korytarzach istnieją lampy oświetlenia ewakuacyjnego. Instalację wykonać przewodem 2 x YDYp 3 x 1,5 mm2 750 V. Osprzęt stosować podtynkowy ᖷ劷n aᖷ劷acja ᖷ劷am ᖷ劷ak oᖷ劷ójczych W pomieszczeniach: 2; 3; 4, projekt technologii medycznej przewiduje lampy bakteriobójcze. Lampy tą zasilić w energię elektryczną z instalacji oświetlenia pomieszczenia. Promienie lampy są szkodliwe dla oczu i dlatego wyłącznik zapalający lampę musi być zainstalowany przed wejściem do pomieszczenia. Stan załączenia lampy musi być sygnalizowany lampką. W celu zabezpieczenia przed przypadkowym załączeniem lampy, wyłącznik załączający lampę zastosować typu FR A, a lampa typu L301-3.

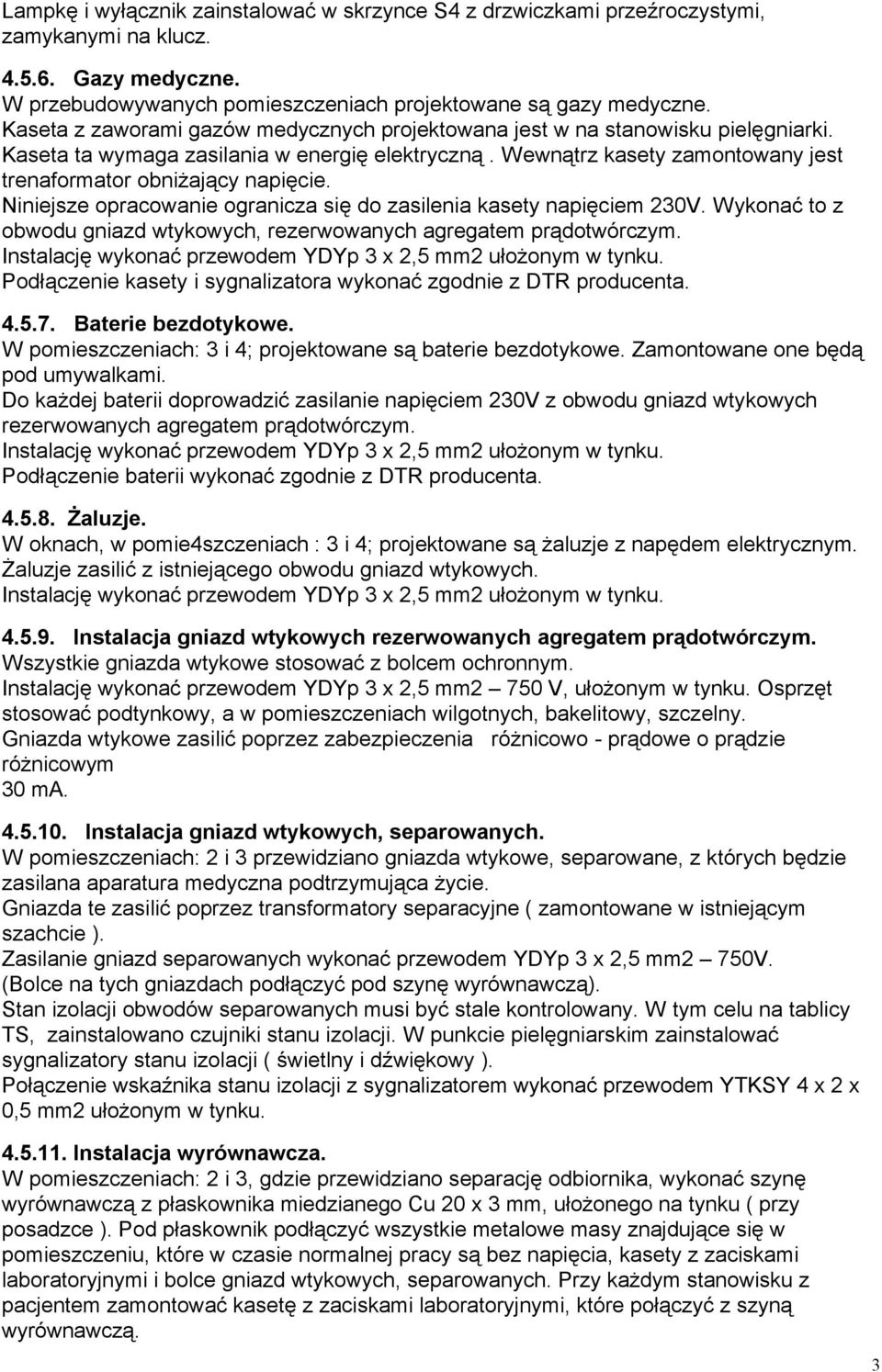

4 Lampkę i wyłącznik zainstalować w skrzynce S4 z drzwiczkami przeźroczystymi, zamykanymi na klucz. 4 5 ᖷ劷 ᖷ劷azy m dyczn W przebudowywanych pomieszczeniach projektowane są gazy medyczne. Kaseta z zaworami gazów medycznych projektowana jest w na stanowisku pielęgniarki. Kaseta ta wymaga zasilania w energię elektryczną. Wewnątrz kasety zamontowany jest trenaformator obniżający napięcie. Niniejsze opracowanie ogranicza się do zasilenia kasety napięciem 230V. Wykonać to z obwodu gniazd wtykowych, rezerwowanych agregatem prądotwórczym. Instalację wykonać przewodem YDYp 3 x 2,5 mm2 ułożonym w tynku. Podłączenie kasety i sygnalizatora wykonać zgodnie z DTR producenta. 4 5 ᖷ劷 ᖷ劷a ᖷ劷 zdo ykow W pomieszczeniach: 3 i 4; projektowane są baterie bezdotykowe. Zamontowane one będą pod umywalkami. Do każdej baterii doprowadzić zasilanie napięciem 230V z obwodu gniazd wtykowych rezerwowanych agregatem prądotwórczym. Instalację wykonać przewodem YDYp 3 x 2,5 mm2 ułożonym w tynku. Podłączenie baterii wykonać zgodnie z DTR producenta. 4 5 ᖷ劷哷aᖷ劷uzj W oknach, w pomie4szczeniach : 3 i 4; projektowane są żaluzje z napędem elektrycznym. Żaluzje zasilić z istniejącego obwodu gniazd wtykowych. Instalację wykonać przewodem YDYp 3 x 2,5 mm2 ułożonym w tynku ᖷ劷n aᖷ劷acja ᖷ劷n azd w ykowych z wowanych aᖷ劷 ᖷ劷a m ądo wó czym Wszystkie gniazda wtykowe stosować z bolcem ochronnym. Instalację wykonać przewodem YDYp 3 x 2,5 mm2 750 V, ułożonym w tynku. Osprzęt stosować podtynkowy, a w pomieszczeniach wilgotnych, bakelitowy, szczelny. Gniazda wtykowe zasilić poprzez zabezpieczenia różnicowo - prądowe o prądzie różnicowym 30 ma ᖷ劷n aᖷ劷acja ᖷ劷n azd w ykowych, a owanych W pomieszczeniach: 2 i 3 przewidziano gniazda wtykowe, separowane, z których będzie zasilana aparatura medyczna podtrzymująca życie. Gniazda te zasilić poprzez transformatory separacyjne ( zamontowane w istniejącym szachcie ). Zasilanie gniazd separowanych wykonać przewodem YDYp 3 x 2,5 mm2 750V. (Bolce na tych gniazdach podłączyć pod szynę wyrównawczą). Stan izolacji obwodów separowanych musi być stale kontrolowany. W tym celu na tablicy TS, zainstalowano czujniki stanu izolacji. W punkcie pielęgniarskim zainstalować sygnalizatory stanu izolacji ( świetlny i dźwiękowy ). Połączenie wskaźnika stanu izolacji z sygnalizatorem wykonać przewodem YTKSY 4 x 2 x 0,5 mm2 ułożonym w tynku. 4 5 ᖷ劷n aᖷ劷acja wy ównawcza W pomieszczeniach: 2 i 3, gdzie przewidziano separację odbiornika, wykonać szynę wyrównawczą z płaskownika miedzianego Cu 20 x 3 mm, ułożonego na tynku ( przy posadzce ). Pod płaskownik podłączyć wszystkie metalowe masy znajdujące się w pomieszczeniu, które w czasie normalnej pracy są bez napięcia, kasety z zaciskami laboratoryjnymi i bolce gniazd wtykowych, separowanych. Przy każdym stanowisku z pacjentem zamontować kasetę z zaciskami laboratoryjnymi, które połączyć z szyną wyrównawczą.

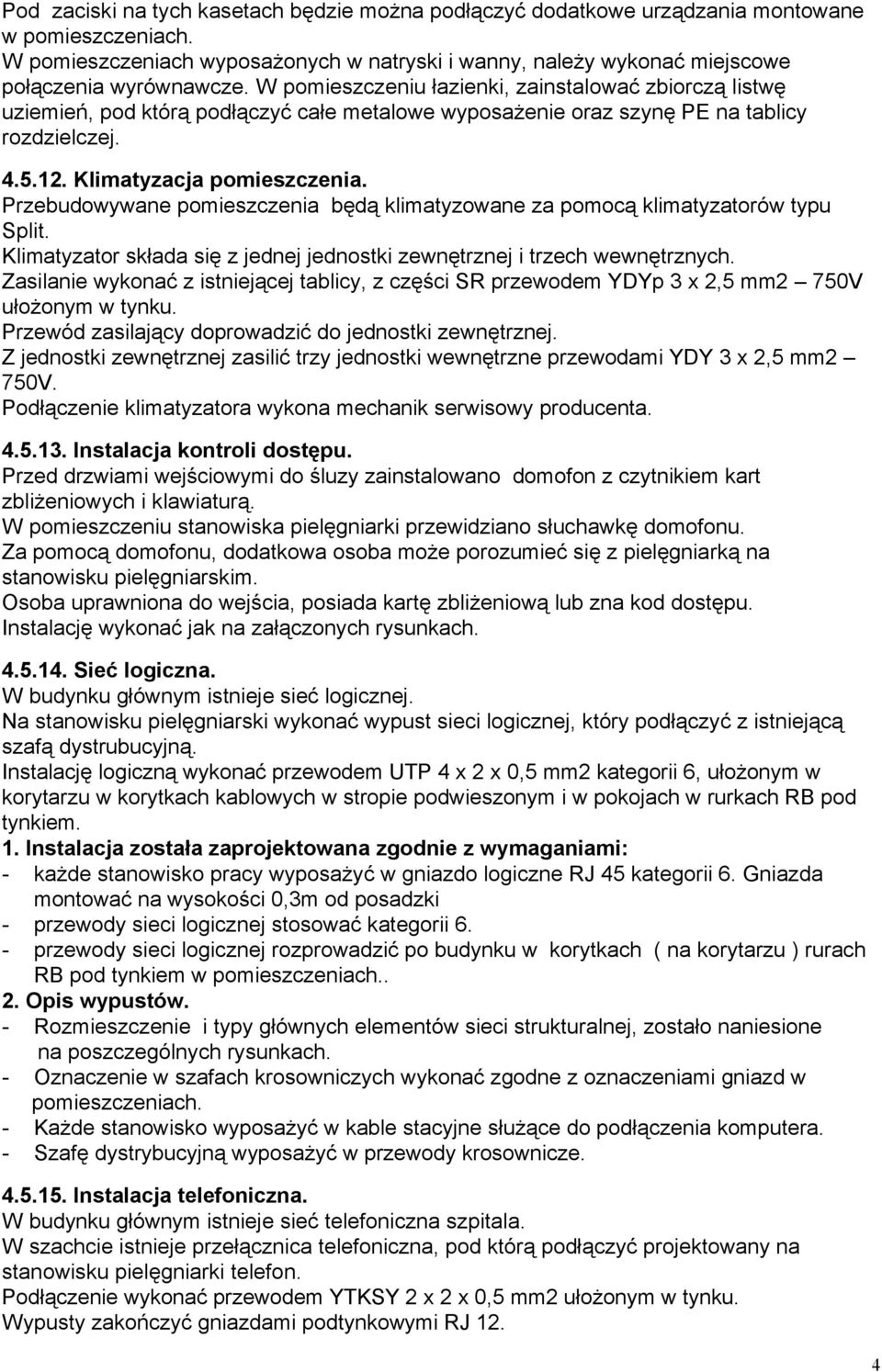

5 Pod zaciski na tych kasetach będzie można podłączyć dodatkowe urządzania montowane w pomieszczeniach. W pomieszczeniach wyposażonych w natryski i wanny, należy wykonać miejscowe połączenia wyrównawcze. W pomieszczeniu łazienki, zainstalować zbiorczą listwę uziemień, pod którą podłączyć całe metalowe wyposażenie oraz szynę PE na tablicy rozdzielczej Kᖷ劷 ma yzacja om zcz n a Przebudowywane pomieszczenia będą klimatyzowane za pomocą klimatyzatorów typu Split. Klimatyzator składa się z jednej jednostki zewnętrznej i trzech wewnętrznych. Zasilanie wykonać z istniejącej tablicy, z części SR przewodem YDYp 3 x 2,5 mm2 750V ułożonym w tynku. Przewód zasilający doprowadzić do jednostki zewnętrznej. Z jednostki zewnętrznej zasilić trzy jednostki wewnętrzne przewodami YDY 3 x 2,5 mm2 750V. Podłączenie klimatyzatora wykona mechanik serwisowy producenta ᖷ劷n aᖷ劷acja kon oᖷ劷 do ę u Przed drzwiami wejściowymi do śluzy zainstalowano domofon z czytnikiem kart zbliżeniowych i klawiaturą. W pomieszczeniu stanowiska pielęgniarki przewidziano słuchawkę domofonu. Za pomocą domofonu, dodatkowa osoba może porozumieć się z pielęgniarką na stanowisku pielęgniarskim. Osoba uprawniona do wejścia, posiada kartę zbliżeniową lub zna kod dostępu. Instalację wykonać jak na załączonych rysunkach ၷ啗 ᖷ劷oᖷ劷 czna W budynku głównym istnieje sieć logicznej. Na stanowisku pielęgniarski wykonać wypust sieci logicznej, który podłączyć z istniejącą szafą dystrubucyjną. Instalację logiczną wykonać przewodem UTP 4 x 2 x 0,5 mm2 kategorii 6, ułożonym w korytarzu w korytkach kablowych w stropie podwieszonym i w pokojach w rurkach RB pod tynkiem. ᖷ劷n aᖷ劷acja zo ała za oj k owana zᖷ劷odn z wymaᖷ劷an am ၷ啗 - każde stanowisko pracy wyposażyć w gniazdo logiczne RJ 45 kategorii 6. Gniazda montować na wysokości 0,3m od posadzki - przewody sieci logicznej stosować kategorii 6. - przewody sieci logicznej rozprowadzić po budynku w korytkach ( na korytarzu ) rurach RB pod tynkiem w pomieszczeniach.. 2 O wy u ów - Rozmieszczenie i typy głównych elementów sieci strukturalnej, zostało naniesione na poszczególnych rysunkach. - Oznaczenie w szafach krosowniczych wykonać zgodne z oznaczeniami gniazd w pomieszczeniach. - Każde stanowisko wyposażyć w kable stacyjne służące do podłączenia komputera. - Szafę dystrybucyjną wyposażyć w przewody krosownicze ᖷ劷n aᖷ劷acja ᖷ劷 ၷ啗on czna W budynku głównym istnieje sieć telefoniczna szpitala. W szachcie istnieje przełącznica telefoniczna, pod którą podłączyć projektowany na stanowisku pielęgniarki telefon. Podłączenie wykonać przewodem YTKSY 2 x 2 x 0,5 mm2 ułożonym w tynku. Wypusty zakończyć gniazdami podtynkowymi RJ 12.

6 4 ᖷ劷 Och ona z d o a 喗 n m ąd m ᖷ劷 k ycznym Jako ochronę dodatkową od porażeń prądem elektrycznym przewidziano: szybkie wyłączenie dla odbiorów II i III kategorii separację odbiornika dla odbiorów I kategorii ( sieć IT ). 4 ᖷ劷 ᖷ劷waᖷ劷 końcow W niniejszym opracowanie dobrane są materiały i urządzenia. Jest to dobór przykładowy. Można je zastąpić innego producenta o podobnych parametrach. Przejście przewodami przez przegrody ogniowe uszczelnić masą ognioodporną o odporności takiej, jak przegroda. 5 Oᖷ劷ᖷ劷 cz n a chn czn 5 ᖷ劷 ᖷ劷an mocy Przebudowa pomieszczeń nie spowoduje wzrostu mocy całego szpitala powyżej wartości umownej z Zakładem Energetycznym. 5 2 Oᖷ劷ᖷ劷 cz n zyᖷ劷k ᖷ劷o wyłącz n a Z uwagi na brak danych do matematycznego sprawdzenia szybkiego wyłączenia należy je sprawdzić miernikiem. 5 3 Oᖷ劷ᖷ劷 cz n oᖷ劷w ᖷ劷 n a Oświetlenie wyliczono metodą sprawności, a wyniki zapisano w załączonej tabeli i na rysunkach. opracował : mgr inż. W. Spychalski
