fizyczno-mechaniczne protez dentystycznych

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "fizyczno-mechaniczne protez dentystycznych"

Transkrypt

1 WyŜsza Szkoła a InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Analiza wpływu płynu p ustrojowego (sztucznej śliny) na właściwo w ciwości fizyczno-mechaniczne protez dentystycznych Katarzyna Partyka Promotor: Prof. zw. dr hab. n. tech. Maciej Hajduga

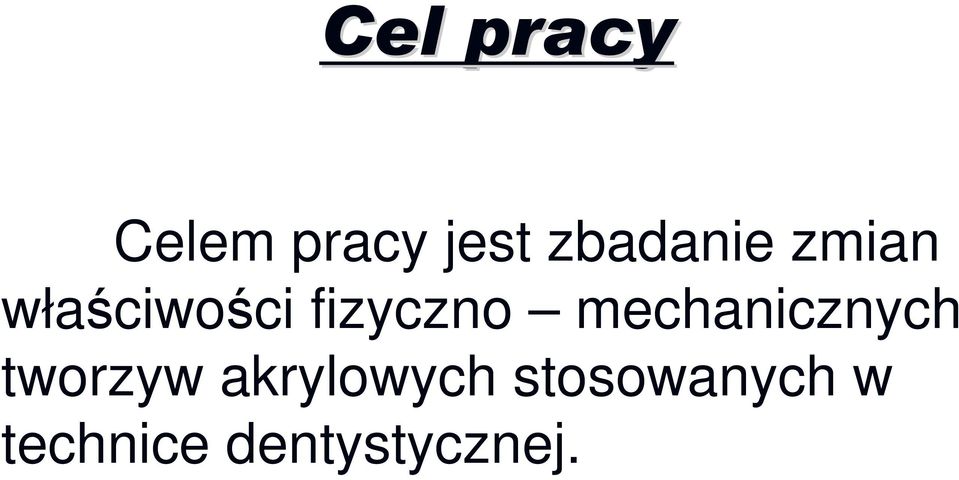

2 Cel pracy Celem pracy jest zbadanie zmian właściwości fizyczno mechanicznych tworzyw akrylowych stosowanych w technice dentystycznej.

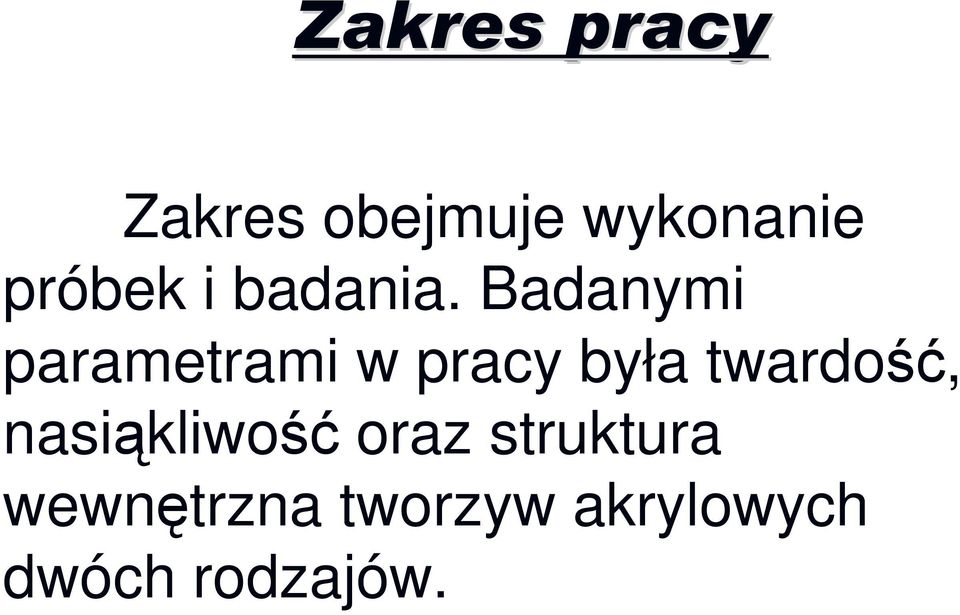

3 Zakres pracy Zakres obejmuje wykonanie próbek i badania. Badanymi parametrami w pracy była twardość, nasiąkliwość oraz struktura wewnętrzna tworzyw akrylowych dwóch rodzajów.

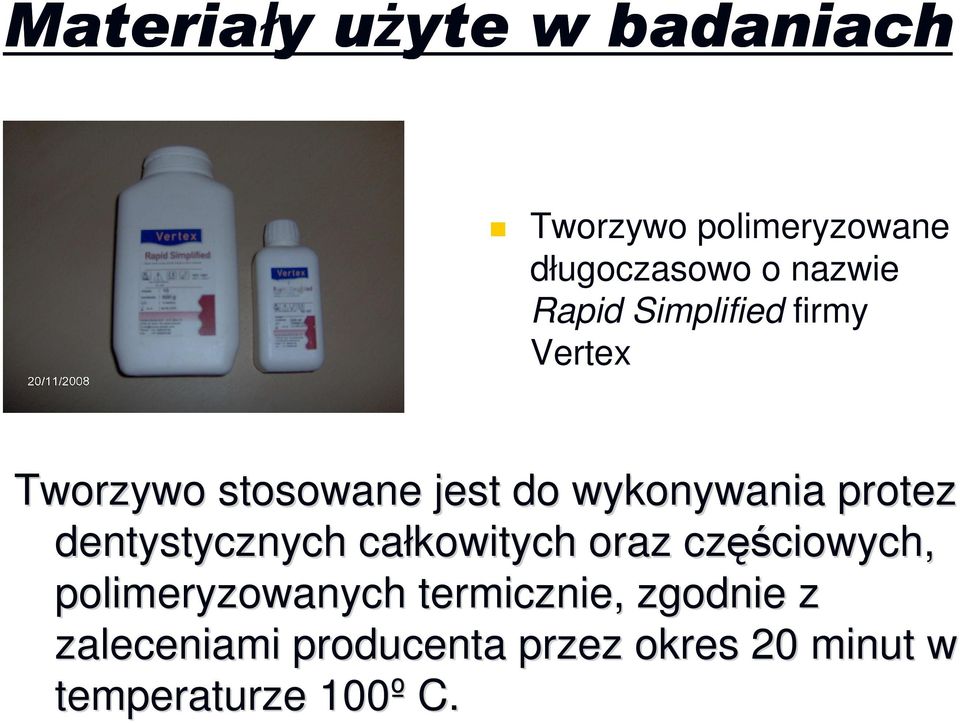

4 Materiały uŝyte w badaniach Tworzywo polimeryzowane długoczasowo o nazwie Rapid Simplified firmy Vertex Tworzywo stosowane jest do wykonywania protez dentystycznych całkowitych oraz częś ęściowych, polimeryzowanych termicznie, zgodnie z zaleceniami producenta przez okres 20 minut w temperaturze 100º C.

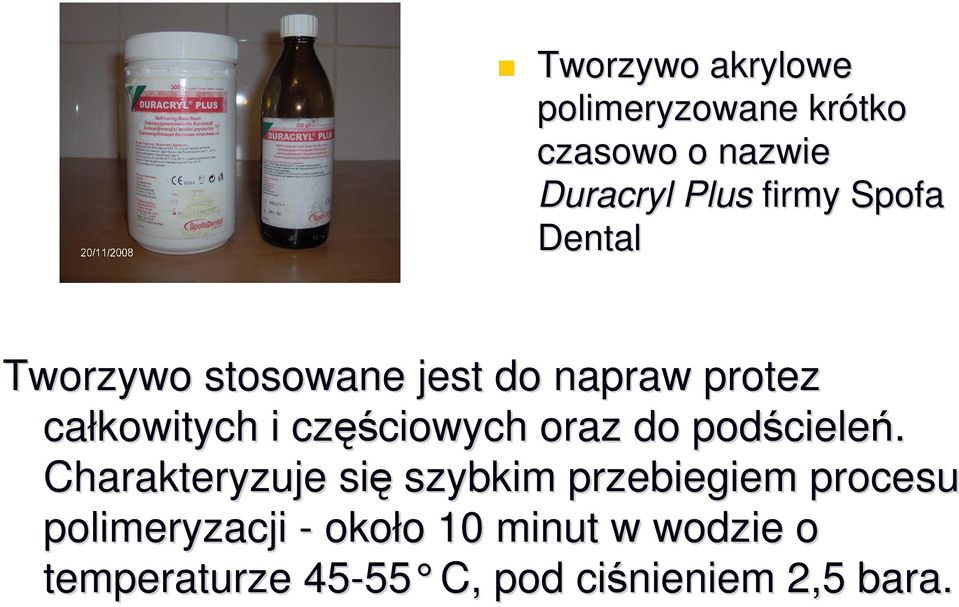

5 Tworzywo akrylowe polimeryzowane krótko czasowo o nazwie Duracryl Plus firmy Spofa Dental Tworzywo stosowane jest do napraw protez całkowitych i częś ęściowych oraz do podściele cieleń. Charakteryzuje się szybkim przebiegiem procesu polimeryzacji - około o 10 minut w wodzie o temperaturze C, pod ciśnieniem 2,5 bara.

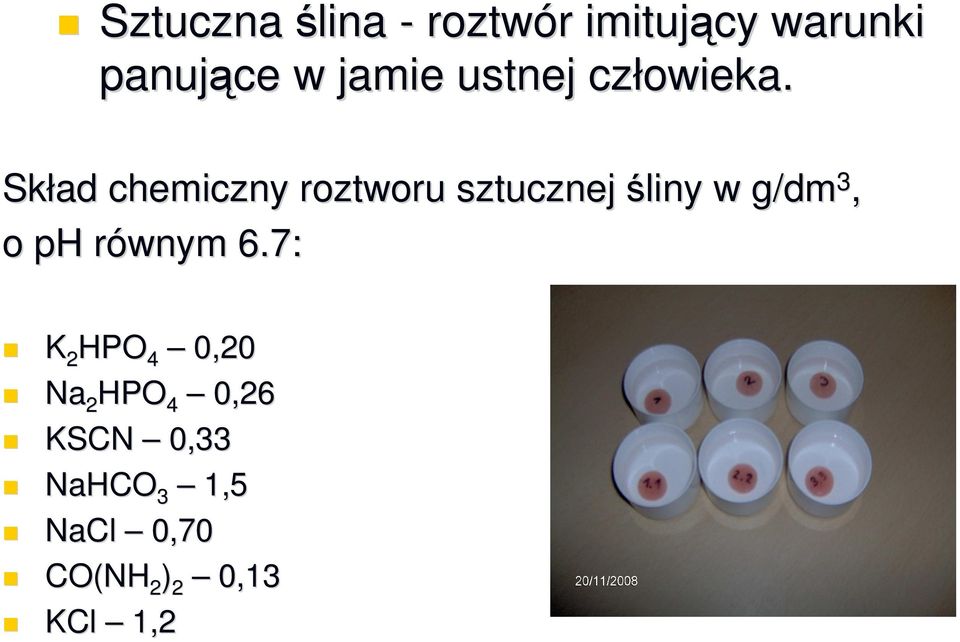

6 Sztuczna ślina - roztwór r imitujący warunki panujące w jamie ustnej człowieka. Skład chemiczny roztworu sztucznej śliny w g/dm 3, o ph równym r 6.7: K 2 HPO 4 0,20 Na 2 HPO 4 0,26 KSCN 0,33 NaHCO 3 1,5 NaCl 0,70 CO(NH 2 ) 2 0,13 KCl 1,2

7 Tok postępowania powania laboratoryjnego

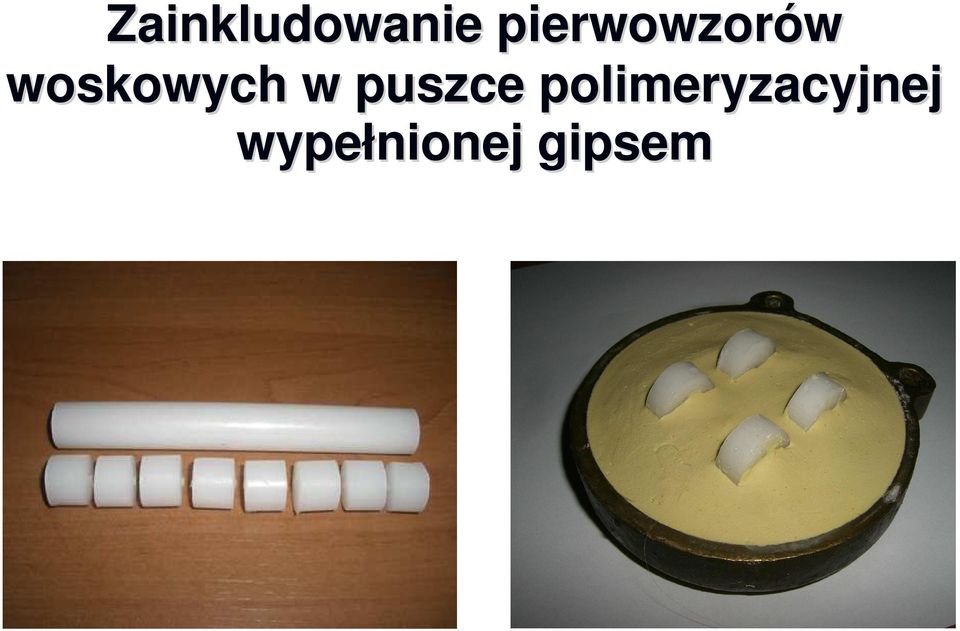

8 Zainkludowanie pierwowzorów woskowych w puszce polimeryzacyjnej wypełnionej gipsem

9 Polimeryzacja próbek akrylowych Puszka polimeryzacyjna Urządzenie do polimeryzacji pod ciśnieniem

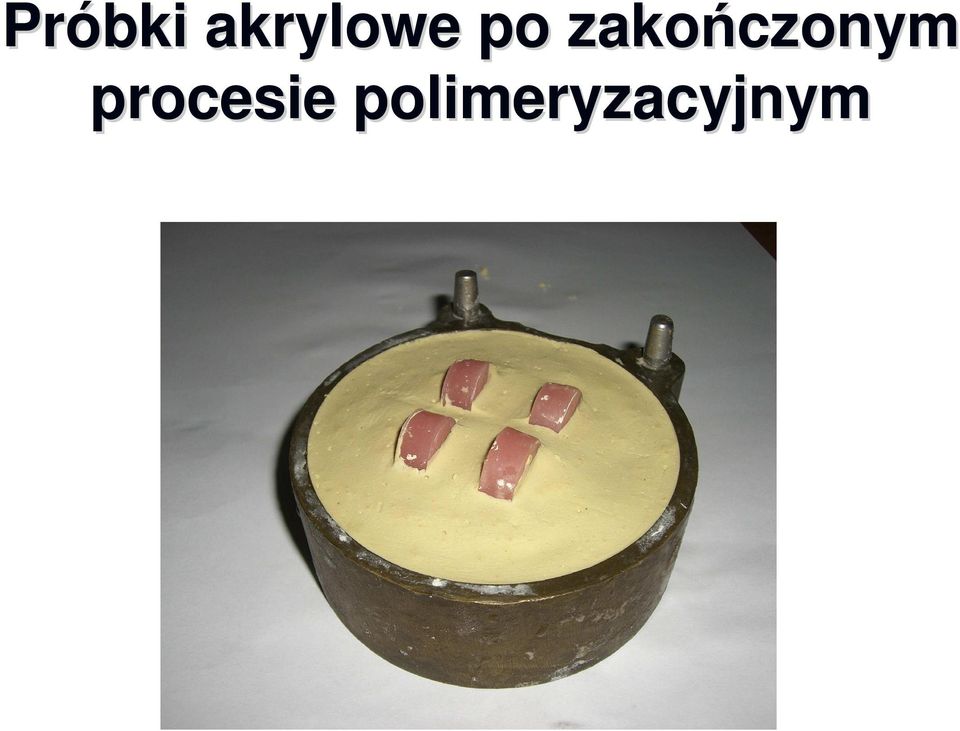

10 Próbki akrylowe po zakończonym procesie polimeryzacyjnym

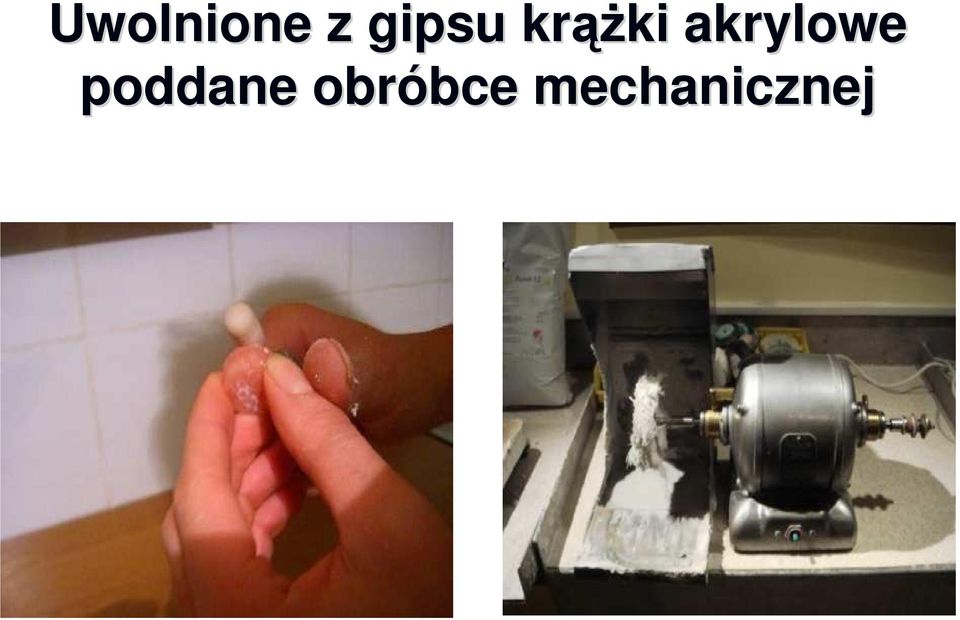

11 Uwolnione z gipsu krąŝ ąŝki akrylowe poddane obróbce bce mechanicznej

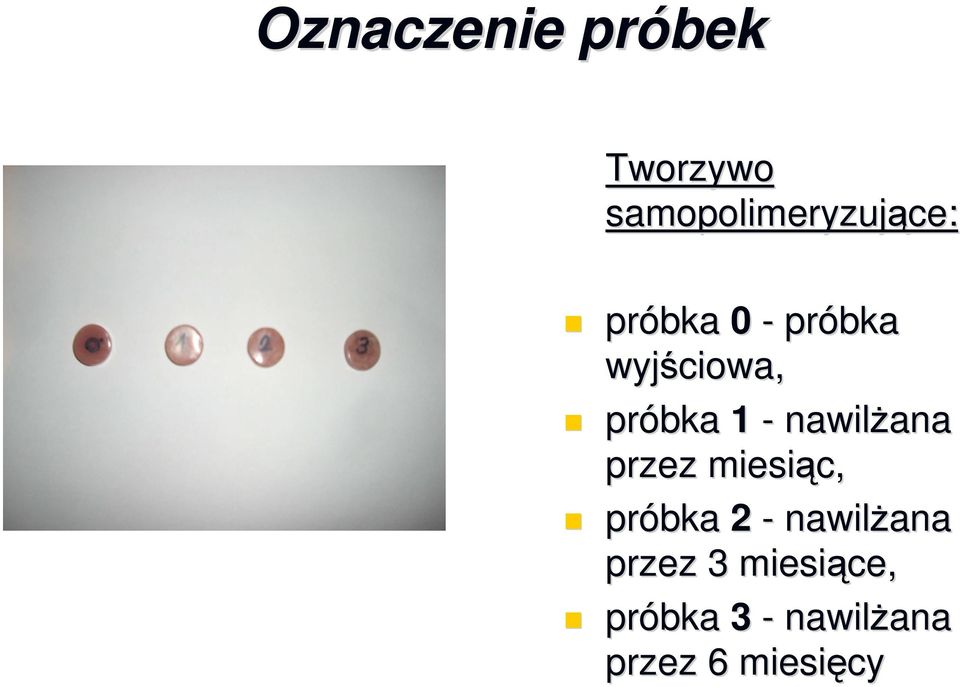

12 Oznaczenie próbek Tworzywo samopolimeryzujące: próbka 0 - próbka wyjściowa, próbka 1 - nawilŝana ana przez miesiąc, próbka 2 - nawilŝana ana przez 3 miesiące, próbka 3 - nawilŝana ana przez 6 miesięcy

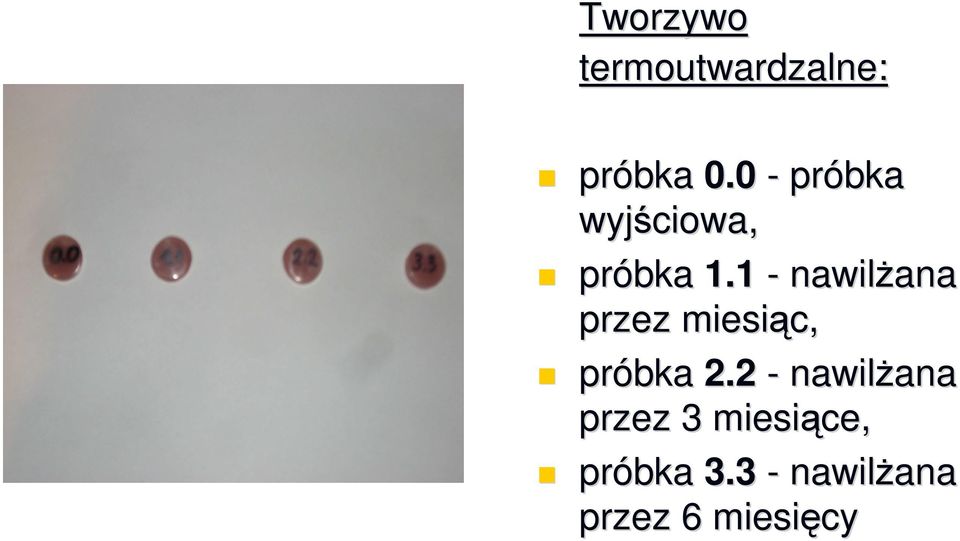

13 Tworzywo termoutwardzalne: próbka próbka wyjściowa, próbka nawilŝana ana przez miesiąc, próbka nawilŝana ana przez 3 miesiące, próbka nawilŝana ana przez 6 miesięcy

14 Próbki poddano analizie geometrycznej i wagowej zaraz po wykonaniu oraz po wyjęciu z roztworu nawilŝaj ającego.

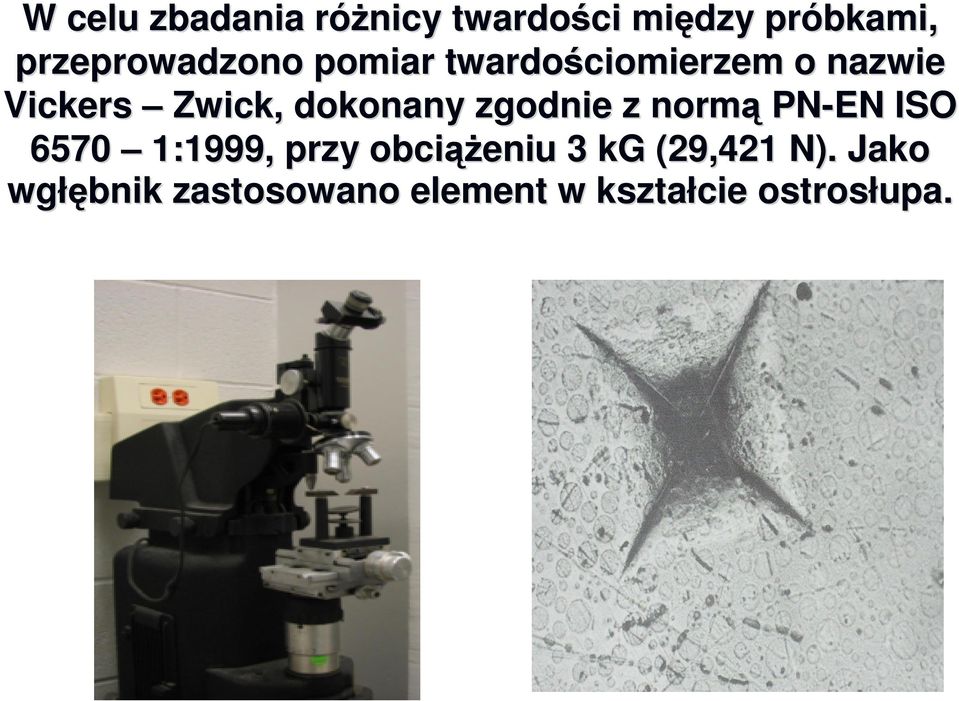

15 W celu zbadania róŝnicy r twardości między próbkami, przeprowadzono pomiar twardościomierzem o nazwie Vickers Zwick, dokonany zgodnie z normą PN-EN ISO :1999, przy obciąŝ ąŝeniu 3 kg (29,421 N). Jako wgłę łębnik zastosowano element w kształcie ostrosłupa.

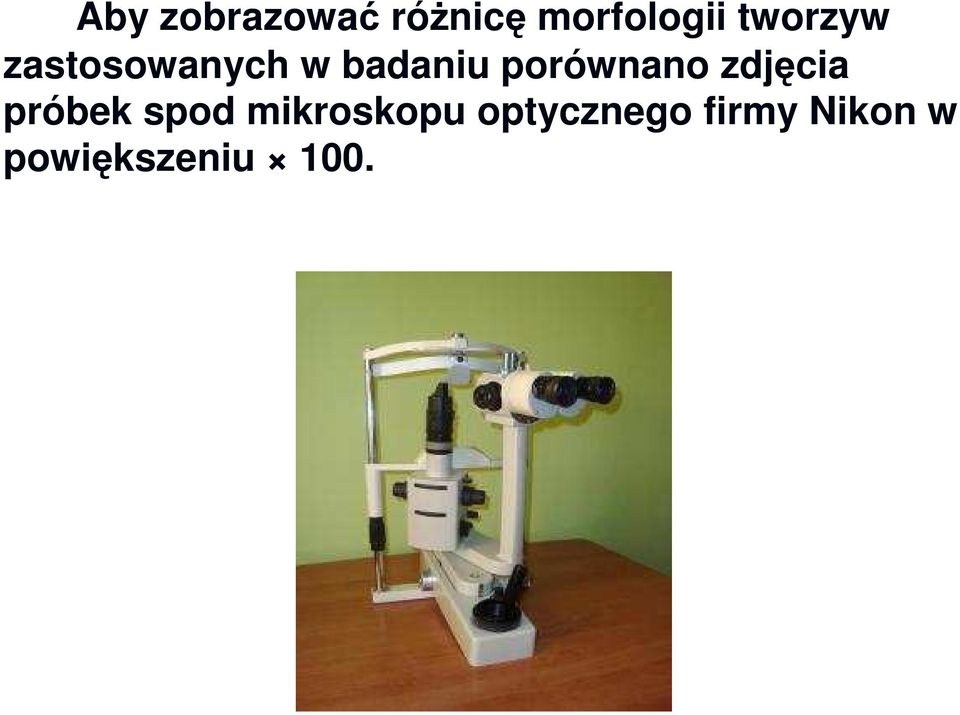

16 Aby zobrazować róŝnicę morfologii tworzyw zastosowanych w badaniu porównano zdjęcia próbek spod mikroskopu optycznego firmy Nikon w powiększeniu 100.

17 Wyniki badań

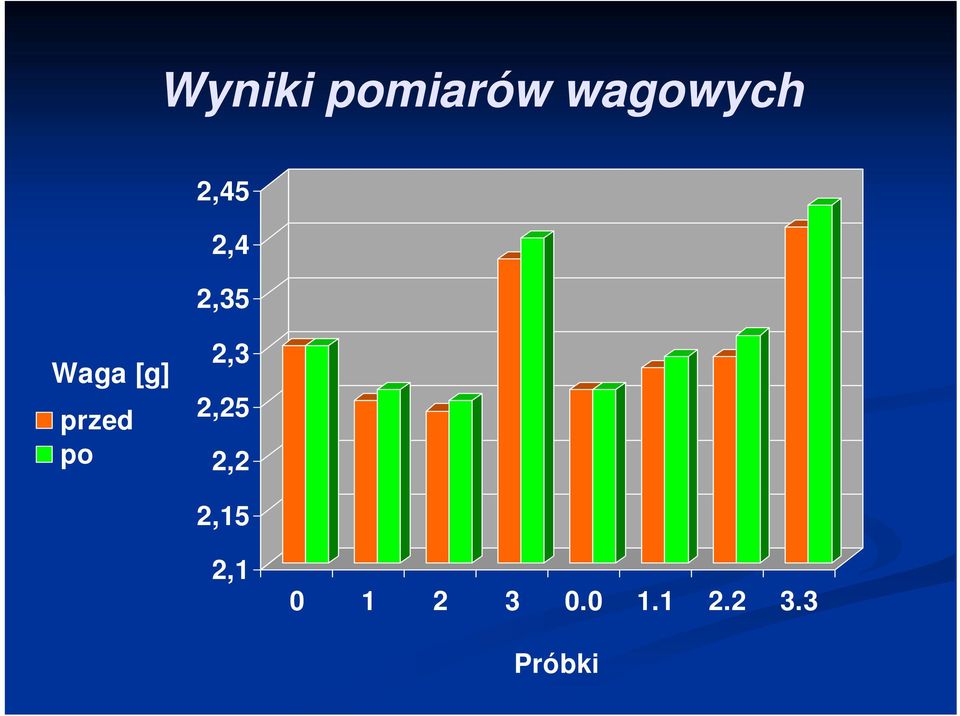

18 Wyniki pomiarów wagowych 2,45 2,4 2,35 Waga [g] przed po 2,3 2,25 2,2 2,15 2, Próbki

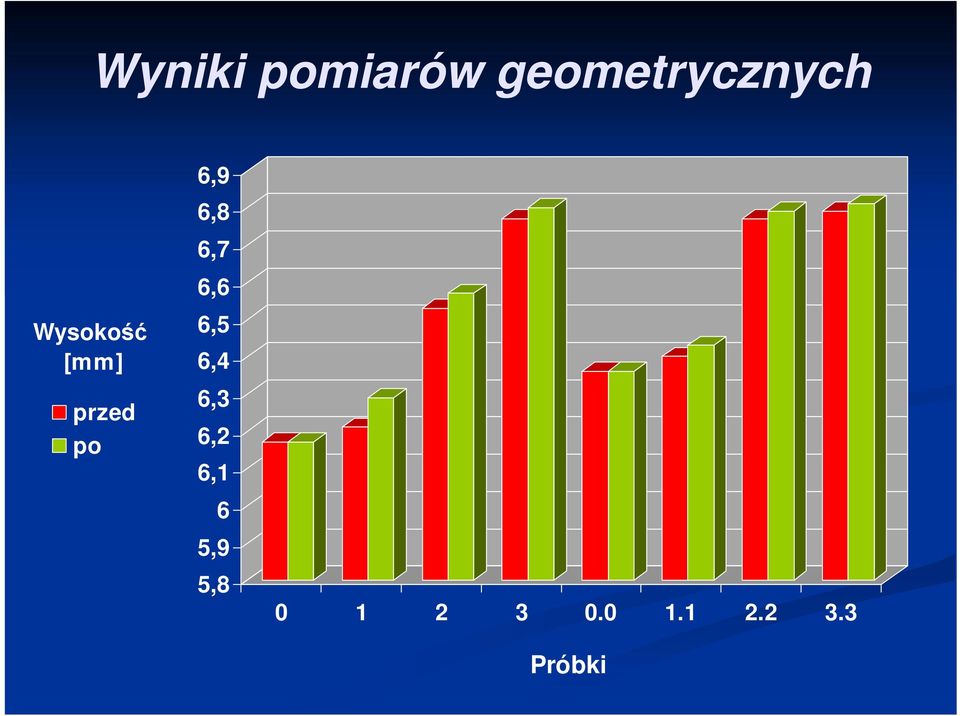

19 Wyniki pomiarów geometrycznych 6,9 6,8 6,7 6,6 Wysokość [mm] przed po 6,5 6,4 6,3 6,2 6,1 6 5,9 5, Próbki

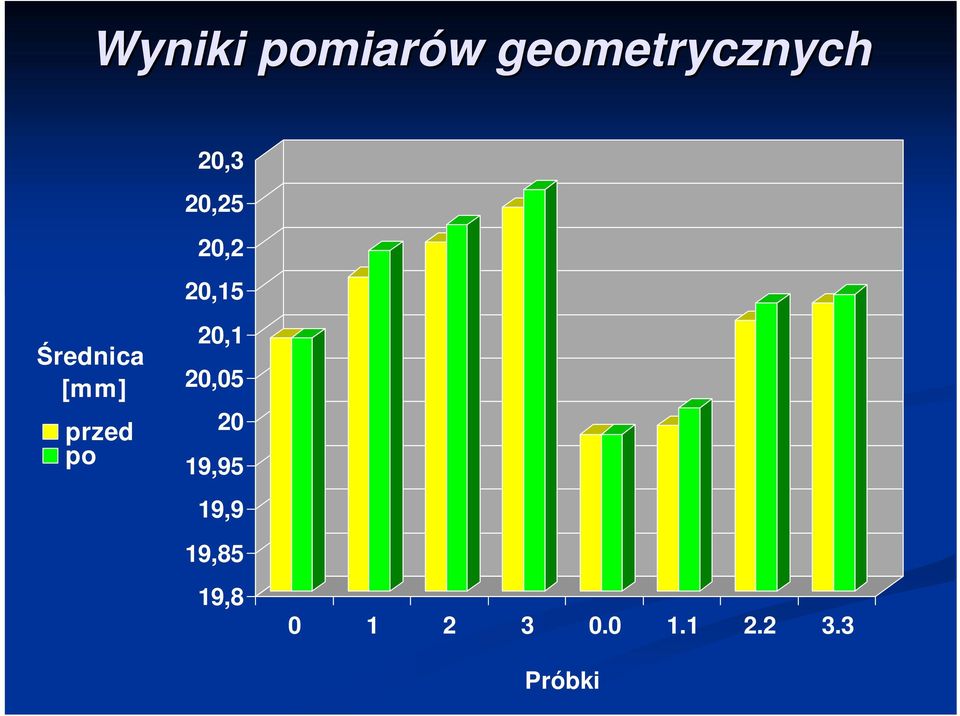

20 Wyniki pomiarów w geometrycznych 20,3 20,25 20,2 20,15 Średnica [mm] przed po 20,1 20, ,95 19,9 19,85 19, Próbki

21 Wyniki pomiaru twardości: Twardość [Mpa] Duracryl plus Rapid Siplified , 0.0 1, 1.1 2, 2.2 3, 3.3 Próbki

22 Zdjęcia morfologii próbek (w powiększeniu 100) Tworzywo akrylowe polimeryzujące samorzutnie: Tworzywo akrylowe polimeryzowane termicznie:

23 Wnioski Ekspozycja w roztworze sztucznej śliny nieznacznie wpłyn ynęła a na zmiany geometryczne i wagowe próbek. Największe zmiany geometryczne i wagowe zostały y zaobserwowane w próbkach po najdłuŝszym okresie oddziaływania sztucznej śliny. Twardość próbek wyjściowych była nieznacznie wyŝsza od twardości próbek zwilŝonych roztworem.

24 Tworzywo poddane polimeryzacji długoczasowej wykazuje wyŝsze parametry wytrzymałościowe w porównaniu do tworzywa polimeryzowanego krótkoczasowo. Korzystniejszą morfologię pod względem jednolitości struktury obrazuje tworzywo akrylowe polimeryzowane długoczasowo. d

25 Dziękuję Państwu za uwagę

korozyjna stopu tytanu roztworach ustrojowych w warunkach stanu zapalnego

korozyjna stopu tytanu roztworach ustrojowych w warunkach stanu zapalnego Odporność korozyjna stopu tytanu w róŝnych r roztworach ustrojowych w warunkach stanu zapalnego Kalina Martyna Hatys WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu Cel pracy Celem niniejszej pracy było

Bardziej szczegółowo

Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania.

Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania. WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ im. prof. Meissnera w Ustroniu Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania. Promotor: Prof. zw. dr hab. n. tech. MACIEJ HAJDUGA Barbara

Bardziej szczegółowo

Wyższa Szkoła Inżynierii Dentystycznej w Ustroniu

Wyższa Szkoła Inżynierii Dentystycznej w Ustroniu Wyższa Szkoła Inżynierii Dentystycznej w Ustroniu ODPORNOŚĆ DRUTÓW ORTODONTYCZNYCH Z PAMIĘCIĄ KSZTAŁTU TYPU Ni-Ti W PŁYNACH USTROJOWYCH ZAWIERAJĄCYCH JONY FLUORKOWE. Edyta Ciupek Promotor: prof. zw. dr

Bardziej szczegółowo

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera ANALIZA POŁĄCZENIA WARSTW CERAMICZNYCH Z PODBUDOWĄ METALOWĄ Promotor: Prof. zw. dr hab. n. tech. MACIEJ HAJDUGA Tadeusz Zdziech CEL PRACY Celem

Bardziej szczegółowo

WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium CSe

WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium CSe WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ im. prof. Meissnera w Ustroniu WYDZIAŁ INśYNIERII DENTYSTYCZNEJ WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium

Bardziej szczegółowo

Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego

Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego Marta Rydzewska-Wojnecka WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu

Bardziej szczegółowo

ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA

ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA Magdalena Puda Promotor: Dr inŝ. Jacek Grzegorz Chęcmanowski Cel pracy

Bardziej szczegółowo

mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu

mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu Wytrzymałość mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu Ireneusz Podkowinski Promotor: prof. dr

Bardziej szczegółowo

Daria Jóźwiak. OTRZYMYWANĄ METODĄ ZOL -śel W ROZTWORZE SZTUCZNEJ KRWI.

Daria Jóźwiak. OTRZYMYWANĄ METODĄ ZOL -śel W ROZTWORZE SZTUCZNEJ KRWI. WYśSZA SZKOŁA INśYNIERI DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Daria Jóźwiak Temat pracy: ODPORNOŚĆ KOROZYJNA STALI CHIRURGICZNEJ 316L MODYFIKOWANEJ POWŁOKĄ CERAMICZNĄ

Bardziej szczegółowo

Dawid Bula. Wytrzymałość połączenia metal-ceramika na wybranych podbudowach metalowych

Dawid Bula. Wytrzymałość połączenia metal-ceramika na wybranych podbudowach metalowych WyŜsza Szkoła InŜynierii Dentystycznej im. Prof. Alferda Meissnera w Ustroniu Dawid Bula Wytrzymałość połączenia metal-ceramika na wybranych podbudowach metalowych (The strength of metal-ceramics joins

Bardziej szczegółowo

PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH. Moczulska Anna Maria

PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH. Moczulska Anna Maria PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH Moczulska Anna Maria Wstęp W szybko rozwijającej się współczesnej protetyce wykorzystuje się rozmaite materiały naturalne i syntetyczne. Woski dentystyczne

Bardziej szczegółowo

Zalety: Odcienie barwne:

Zalety: Odcienie barwne: Villacryl H Rapid Polimetakrylanowe tworzywo do szybkiej polimeryzacji na gorąco, przeznaczone do wykonywania płyt podstawowych protez zębowych osiadających całkowitych i częściowych. Posiada znak CE zgodności

Bardziej szczegółowo

im. prof. Meissnera w Ustroniu Tomasz Kaptur

im. prof. Meissnera w Ustroniu Tomasz Kaptur WyŜsza Szkoła a InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Tomasz Kaptur ANALIZA WYTRZYMAŁOŚCI POŁĄCZENIA METAL KOMPOZYT W ZALEśNOŚCI OD SPOSOBU PRZYGOTOWANIA POWIERZCHNI METALOWEJ Praca dyplomowa

Bardziej szczegółowo

Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego.

Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego. WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego. Anna Legutko Promotor: prof. zw. dr hab.

Bardziej szczegółowo

VILLACRYL H RAPID FN

VILLACRYL H RAPID FN Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL H RAPID FN TWORZYWO AKRYLOWE NA PŁYTY PROTEZ DENTYSTYCZNYCH Instrukcja

Bardziej szczegółowo

Tworzywa na protezy. HIGH.lign. HIGH.lign. Tworzywa na protezy. Tworzywa na korony i mosty. top.lign. uni.lign. top.lign professional. uni.

Tworzywa na protezy. HIGH.lign. HIGH.lign. Tworzywa na protezy. Tworzywa na korony i mosty. top.lign. uni.lign. top.lign professional. uni. Tworzywa na protezy HIGH.lign HIGH.lign tworzywa przyszłości! Nowy program tworzyw HIGH.lign i jako najwyższej jakości materiałów na protezy oraz na korony i mosty. Wszystkie te materiały są ze sobą kompatybilne

Bardziej szczegółowo

VILLACRYL S TWORZYWO AKRYLOWE DO REPERACJI PROTEZ DENTYSTYCZNYCH

VILLACRYL S TWORZYWO AKRYLOWE DO REPERACJI PROTEZ DENTYSTYCZNYCH Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL S TWORZYWO AKRYLOWE DO REPERACJI PROTEZ DENTYSTYCZNYCH Instrukcja

Bardziej szczegółowo

ANALIZA WYTRZYMAŁOŚCI POŁĄCZENIA METAL CERAMIKA NA PRZYKŁADZIE CERAMIKI SHOFU I VITA

ANALIZA WYTRZYMAŁOŚCI POŁĄCZENIA METAL CERAMIKA NA PRZYKŁADZIE CERAMIKI SHOFU I VITA ANALIZA WYTRZYMAŁOŚCI POŁĄCZENIA METAL CERAMIKA NA PRZYKŁADZIE CERAMIKI SHOFU I VITA WSTĘP W stomatologii i technice dentystycznej moŝna zaobserwować znaczny rozwój materiałów ceramicznych. Z tworzyw stosowanych

Bardziej szczegółowo

Badania wytrzymałościowe

Badania wytrzymałościowe WyŜsza Szkoła InŜynierii Dentystycznej im. prof. A.Meissnera w Ustroniu Badania wytrzymałościowe elementów drucianych w aparatach czynnościowych. Pod kierunkiem naukowym prof. V. Bednara Monika Piotrowska

Bardziej szczegółowo

Aleksandra Świątek KOROZYJNA STALI 316L ORAZ NI-MO, TYTANU W POŁĄ ŁĄCZENIU Z CERAMIKĄ DENTYSTYCZNĄ W ROZTWORZE RINGERA

Aleksandra Świątek KOROZYJNA STALI 316L ORAZ NI-MO, TYTANU W POŁĄ ŁĄCZENIU Z CERAMIKĄ DENTYSTYCZNĄ W ROZTWORZE RINGERA WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Aleksandra Świątek,,ODPORNOŚĆ KOROZYJNA STALI 316L ORAZ STOPÓW W TYPU CO-CR CR-MO, CR-NI NI-MO, TYTANU

Bardziej szczegółowo

KARTA PRZEDMIOTU. 10. WYMAGANIA WSTĘPNE: 1. Ma podstawową wiedzę w zakresie podstaw chemii oraz fizyki.

KARTA PRZEDMIOTU. 10. WYMAGANIA WSTĘPNE: 1. Ma podstawową wiedzę w zakresie podstaw chemii oraz fizyki. KARTA PRZEDMIOTU 1. NAZWA PRZEDMIOTU: Materiały polimerowe 2. KIERUNEK: Mechanika i budowa maszyn 3. POZIOM STUDIÓW: pierwszego stopnia 4. ROK/ SEMESTR STUDIÓW: rok I / semestr 2 5. LICZBA PUNKTÓW ECTS:

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1256 wydany przez POLSKIE CENTRUM AKREDYTACJI Warszawa, ul.

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1256 wydany przez POLSKIE CENTRUM AKREDYTACJI Warszawa, ul. ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1256 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 8 Data wydania: 6 lutego 2015 r. Nazwa i adres WAVIN POLSKA

Bardziej szczegółowo

VILLACRYL SP TWORZYWO AKRYLOWE NA PROTEZY SZKIELETOWE, RUCHOME PROTEZY DENTYSTYCZNE ORAZ DO NAPRAW PROTEZ DENTYSTYCZNYCH

VILLACRYL SP TWORZYWO AKRYLOWE NA PROTEZY SZKIELETOWE, RUCHOME PROTEZY DENTYSTYCZNE ORAZ DO NAPRAW PROTEZ DENTYSTYCZNYCH Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL SP TWORZYWO AKRYLOWE NA PROTEZY SZKIELETOWE, RUCHOME PROTEZY DENTYSTYCZNE

Bardziej szczegółowo

MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA. Joanna Wasylów

MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA. Joanna Wasylów ANALIZA WŁAŚCIWOW CIWOŚCI MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA Joanna Wasylów Błędy podczas projektowania, modelowania i odlewania szkieletu koryguje się w kolejnych

Bardziej szczegółowo

Urządzenia do badania twardości metodą Vickersa.

Urządzenia do badania twardości metodą Vickersa. Urządzenia do badania twardości metodą Vickersa. Twardościomierz LMA-102 Komplet odważników od 10g do 1 kg (2kg opcjonalnie) Kompletne urządzenie optyczne z obiektywami 10x i 40x Wysokość regulowana za

Bardziej szczegółowo

BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH

BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH CEL PRACY Celem pracy było

Bardziej szczegółowo

Woski dentystyczne twarde w aspekcie ich właściwości technologicznych. Agnieszka Imiełowska

Woski dentystyczne twarde w aspekcie ich właściwości technologicznych. Agnieszka Imiełowska Woski dentystyczne twarde w aspekcie ich właściwości technologicznych Agnieszka Imiełowska Woski w przeszłości Woski są stosowane w warunkach klinicznych i laboratoryjnych w wielu dziedzinach stomatologii.

Bardziej szczegółowo

B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H

B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. ALFREDA MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H Autor pracy:

Bardziej szczegółowo

INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL AND STRUCTURAL PROPERTIES OF THE PEHD AND PELD

INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL AND STRUCTURAL PROPERTIES OF THE PEHD AND PELD Dorota KAPCIŃSKA-POPOWSKA, Marek GOŚCIAŃSKI Przemysłowy Instytut Maszyn Rolniczych ul. Starołęcka 31, 60-963 Poznań e-mail: office@pimr.poznan.pl INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL

Bardziej szczegółowo

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Wydział InŜynierii Dentystycznej BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM Klaudia Radomska Praca dyplomowa napisana

Bardziej szczegółowo

TEMAT PRACY DOKTORSKIEJ

TEMAT PRACY DOKTORSKIEJ Krynica, 12.04.2013 Wpływ cyrkonu i skandu na zmiany mikrostruktury i tekstury w silnie odkształconych stopach aluminium ---------------------------------------------------------------------------- TEMAT

Bardziej szczegółowo

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Specjalność.. Nazwisko

Bardziej szczegółowo

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej 26/39 Soliditikation of Metais and Alloys, No 26, 1996 Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN 02011-9386 WYKRESY CTPc ŻELIW A SZAREGO POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Bardziej szczegółowo

Wydanie nr 9 Data wydania: 11 lutego 2016 r.

Wydanie nr 9 Data wydania: 11 lutego 2016 r. ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1256 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 9 Data wydania: 11 lutego 2016 r. Nazwa i adres WAVIN POLSKA

Bardziej szczegółowo

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA

Bardziej szczegółowo

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noŝy styczno-obrotowych oraz karta

Bardziej szczegółowo

Ćwiczenie 5 POMIARY TWARDOŚCI. 1. Cel ćwiczenia. 2. Wprowadzenie

Ćwiczenie 5 POMIARY TWARDOŚCI. 1. Cel ćwiczenia. 2. Wprowadzenie Ćwiczenie 5 POMIARY TWARDOŚCI 1. Cel ćwiczenia Celem ćwiczenia jest zaznajomienie studentów ze metodami pomiarów twardości metali, zakresem ich stosowania, zasadami i warunkami wykonywania pomiarów oraz

Bardziej szczegółowo

Baza aparaturowa Zakładu Biomateriałów i Technologii Mikrobiologicznych

Baza aparaturowa Zakładu Biomateriałów i Technologii Mikrobiologicznych ZAKŁAD BIOMATERIAŁÓW I TECHNOLOGII MIKROBIOLOGICZNYCH Baza aparaturowa Zakładu Biomateriałów i Technologii Mikrobiologicznych ZBTM Instytut Polimerów prof. dr hab. inż. M. El Fray //www.zbtm.zut.edu.pl

Bardziej szczegółowo

Płytki do kalibracji twardości

Płytki do kalibracji twardości Płytki do kalibracji twardości Współczesne normy dotyczące twardości zalecają, w uzupełnieniu do corocznych kalibracji i wzorcowań, codzienne sprawdzanie twardościomierzy. Dla celów dokumentowania, obliczeń

Bardziej szczegółowo

FORMULARZ ASORTYMENTOWO CENOWY PAKIET I. Cena jednostkowa Wartość netto Stawka Wartość brutto

FORMULARZ ASORTYMENTOWO CENOWY PAKIET I. Cena jednostkowa Wartość netto Stawka Wartość brutto Załącznik nr 3 do SIWZ FORMULARZ ASORTYMENTOWO CENOWY PAKIET I Przedmiot zamówienia: Mycie i dezynfekcja urządzeń do hemodializy (CPV:24.43.16.00-0) jednostkowa Wartość Stawka Wartość brutto handlowa Producent

Bardziej szczegółowo

SPECYFIKACJA TECHNICZNA

SPECYFIKACJA TECHNICZNA SPECYFIKACJA TECHNICZNA model obciążenia NEXUS 412A analogowy, 2 obiektywy 0.01-0.025-0.05-0.1-0.2-0.3-0.5-1 kgf (HV) NEXUS 413A analogowy, 3 obiektywy 0.01-0.025-0.05-0.1-0.2-0.3-0.5-1 kgf (HV) NEXUS

Bardziej szczegółowo

RóŜnica temperatur wynosi 20 st.c. Ile wynosi ta róŝnica wyraŝona w K (st. Kelwina)? A. 273 B. -20 C. 293 D. 20

RóŜnica temperatur wynosi 20 st.c. Ile wynosi ta róŝnica wyraŝona w K (st. Kelwina)? A. 273 B. -20 C. 293 D. 20 RóŜnica temperatur wynosi 20 st.c. Ile wynosi ta róŝnica wyraŝona w K (st. Kelwina)? A. 273 B. -20 C. 293 D. 20 Czy racjonalne jest ocenianie właściwości uŝytkowych materiałów przez badania przy obciąŝeniu

Bardziej szczegółowo

VILLACRYL STC HOT TWORZYWO AKRYLOWE DO LICOWANIA KORON I MOSTÓW DENTYSTYCZNYCH

VILLACRYL STC HOT TWORZYWO AKRYLOWE DO LICOWANIA KORON I MOSTÓW DENTYSTYCZNYCH Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL STC HOT TWORZYWO AKRYLOWE DO LICOWANIA KORON I MOSTÓW DENTYSTYCZNYCH

Bardziej szczegółowo

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002)

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002) Nazwisko i imię... Akademia Górniczo-Hutnicza Nazwisko i imię... Laboratorium z Wytrzymałości Materiałów Wydział... Katedra Wytrzymałości Materiałów Rok... Grupa... i Konstrukcji Data ćwiczenia... Ocena...

Bardziej szczegółowo

Instytut Inżynierii Materiałów Polimerowych i Barwników

Instytut Inżynierii Materiałów Polimerowych i Barwników Instytut Inżynierii Materiałów Polimerowych i Barwników 87-1 0 0 T o r u ń, u l. M. S k ł o d o w s k i e j - C u r i e 5 5 tel/fax: +48 (56) 650-03-33, Dyrektor +48 (56) 650-00-44 Oddział Zamiejscowy

Bardziej szczegółowo

PL B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL BUP 10/10

PL B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL BUP 10/10 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211051 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 386455 (22) Data zgłoszenia: 05.11.2008 (51) Int.Cl. C08L 23/00 (2006.01)

Bardziej szczegółowo

VILLACRYL ORTHO / ORTHO MIX

VILLACRYL ORTHO / ORTHO MIX Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL ORTHO / ORTHO MIX TWORZYWO AKRYLOWE DO WYKONYWANIA RUCHOMYCH APARATÓW

Bardziej szczegółowo

RAPORT Z BADAŃ 164/Z/20110825/D/JOGA. Dostarczony materiał: próbki tworzyw sztucznych. Ilość próbek: 1. Rodzaj próbek: tworzywo

RAPORT Z BADAŃ 164/Z/20110825/D/JOGA. Dostarczony materiał: próbki tworzyw sztucznych. Ilość próbek: 1. Rodzaj próbek: tworzywo Blirt S.A. 80-172 Gdańsk, ul. Trzy Lipy 3/1.38 RAPORT Z BADAŃ Dział DNA-Gdańsk Nr zlecenia 164/Z/20110825/D/JOGA NAZWA I ADRES KLIENTA GROUND-Therm spółka z o.o. ul. Stepowa 30 44-105 Gliwice Tytuł zlecenia:

Bardziej szczegółowo

IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce

IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce IV Ogólnopolska Konferencja Naukowo-Techniczna Problematyka funkcjonowania i rozwoju branży metalowej w Polsce Jedlnia Letnisko 28 30 czerwca 2017 Właściwości spieków otrzymanych techniką prasowania na

Bardziej szczegółowo

Precypitometria przykłady zadań

Precypitometria przykłady zadań Precypitometria przykłady zadań 1. Moneta srebrna o masie 05000 g i zawartości 9000% srebra jest analizowana metodą Volharda. Jakie powinno być graniczne stężenie molowe roztworu KSCN aby w miareczkowaniu

Bardziej szczegółowo

43 edycja SIM Paulina Koszla

43 edycja SIM Paulina Koszla 43 edycja SIM 2015 Paulina Koszla Plan prezentacji O konferencji Zaprezentowane artykuły Inne artykuły Do udziału w konferencji zaprasza się młodych doktorów, asystentów i doktorantów z kierunków: Inżynieria

Bardziej szczegółowo

Gipsy dentystyczne. OBG Oberbergische Gipswerke GmbH

Gipsy dentystyczne. OBG Oberbergische Gipswerke GmbH Gipsy dentystyczne OBG Oberbergische Gipswerke GmbH SPIS TREŚCI Spis treści DENO ARTI NATUR 3 DENO STONE 1 4 DENO STONE 3 5 DENO ROCK 4 6 DENO FLOW 7 DENO DUR 8 Wskazówki do stosowania 9 DENO ARTI NATUR

Bardziej szczegółowo

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH Postępowanie nr 56/A/DZZ/5 PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noży styczno-obrotowych

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH POMIARY TWARDOŚCI Instrukcja przeznaczona jest dla studentów następujących kierunków: 1.

Bardziej szczegółowo

Projekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych

Projekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych Projekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych Zadanie 5 - Ocena wpływu czynników środowiskowych oraz obciążeo długotrwałych na zmiany właściwości wytworzonych

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU

Bardziej szczegółowo

Nauka o materiałach III

Nauka o materiałach III Pomiar twardości metali metodami: Brinella, Rockwella i Vickersa Nr ćwiczenia: 1 Zapoznanie się z zasadami pomiaru, budową i obsługą twardościomierzy: Brinella, Rockwella i Vickersa. Twardościomierz Brinella

Bardziej szczegółowo

Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie elektronowym

Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie elektronowym WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie

Bardziej szczegółowo

Badanie właściwości odpadów przemysłowych jako wstępny etap w ocenie ich oddziaływania na środowisko

Badanie właściwości odpadów przemysłowych jako wstępny etap w ocenie ich oddziaływania na środowisko Ogólnopolski konkurs dla studentów i młodych pracowników nauki na prace naukowo-badawcze dotyczące rewitalizacji terenów zdegradowanych Badanie właściwości odpadów przemysłowych jako wstępny etap w ocenie

Bardziej szczegółowo

KARTA CHARAKTERYSTYKI. PREPARATU NIEBEPIECZNEGO: Metylan Pochłaniacz wilgoci

KARTA CHARAKTERYSTYKI. PREPARATU NIEBEPIECZNEGO: Metylan Pochłaniacz wilgoci Strona 1/5 1. Identyfikacja preparatu, Identyfikacja dystrybutora Nazwa preparatu: - 300g, 500g. Zastosowanie preparatu: Utrzymuje optymalny dla zdrowia poziom wilgoci, absorbuje nadmierną wilgoć z powietrza

Bardziej szczegółowo

BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE

BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE Praca dyplomowa napisana w Katedrze Mechaniki i Podstaw Konstrukcji Protetycznych pod kierunkiem

Bardziej szczegółowo

Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne

Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Jerzy Grabka Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne Promotor: prof. dr hab. inŝ. Janusz

Bardziej szczegółowo

BORYGO RUNWAY KF PŁYN DO ODLADZANIA LOTNISK

BORYGO RUNWAY KF PŁYN DO ODLADZANIA LOTNISK BORYGO RUNWAY KF PŁYN DO ODLADZANIA LOTNISK SPECYFIKACJA TECHNICZNA (SAE AMS 1435 C) BORYSZEW S.A. ODDZIAŁ BORYSZEW ERG W SOCHACZEWIE 1/6 Opis Produktu Borygo Runway KF jest zaawansowanym technologicznie

Bardziej szczegółowo

Wprowadzenie do Techniki. Materiały pomocnicze do projektowania z przedmiotu: Ćwiczenie nr 1

Wprowadzenie do Techniki. Materiały pomocnicze do projektowania z przedmiotu: Ćwiczenie nr 1 Materiały pomocnicze do projektowania z przedmiotu: Wprowadzenie do Techniki Ćwiczenie nr 1 Opracował: dr inż. Andrzej J. Zmysłowski Katedra Podstaw Systemów Technicznych Wydział Organizacji i Zarządzania

Bardziej szczegółowo

EKO-DUR LAKIER LAKIER DO POSADZEK BETONOWYCH

EKO-DUR LAKIER LAKIER DO POSADZEK BETONOWYCH KARTA TECHNICZNA EKO-DUR LAKIER LAKIER DO POSADZEK BETONOWYCH NORMY, ATESTY, APROBATY, BADANIA: OBOWIĄZUJĄCA NORMA: ZN/ 2014 / AKSIL 2 ZGODNOŚĆ Z NORMĄ: PN-C-81916 i PN-EN 13813 OPIS PRODUKTU: EKO-DUR

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 060

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 060 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 060 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 12 Data wydania: 24 marca 2015 r. AB 060 Nazwa i adres CENTRUM

Bardziej szczegółowo

INSTYTUT INŻYNIERII MATERIAŁOWEJ

INSTYTUT INŻYNIERII MATERIAŁOWEJ Ćwiczenie: Oznaczanie chłonności wody tworzyw sztucznych 1 Cel ćwiczenia Celem ćwiczenia jest oznaczenie chłonności wody przez próbkę tworzywa jedną z metod przedstawionych w niniejszej instrukcji. 2 Określenie

Bardziej szczegółowo

WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU

WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU Wytrzymałościowe badanie porównawcze podbudowy cyrkonowej wykonanej w systemie CAD/CAM Kamińska Gabriela Praca dyplomowa napisana napisana

Bardziej szczegółowo

ST-K.16 Roboty betonowe i żelbetowe. Konstrukcje z żelbetowych elementów prefabrykowanych.

ST-K.16 Roboty betonowe i żelbetowe. Konstrukcje z żelbetowych elementów prefabrykowanych. ST-K.16 Roboty betonowe i żelbetowe. Konstrukcje z żelbetowych elementów prefabrykowanych. Spis treści 1. WSTĘP...2 1.1. Przedmiot Specyfikacji Technicznej...2 1.2. Zakres stosowania ST...2 1.3. Ogólny

Bardziej szczegółowo

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki

Bardziej szczegółowo

dr Dariusz Wyrzykowski ćwiczenia rachunkowe semestr I

dr Dariusz Wyrzykowski ćwiczenia rachunkowe semestr I Podstawowe prawa i pojęcia chemiczne. Fizyczne prawa gazowe. Zad. 1. Ile cząsteczek wody znajduje się w 0,12 mola uwodnionego azotanu(v) ceru Ce(NO 3 ) 2 6H 2 O? Zad. 2. W wyniku reakcji 40,12 g rtęci

Bardziej szczegółowo

Dorota Kunkel. WyŜsza Szkoła InŜynierii Dentystycznej

Dorota Kunkel. WyŜsza Szkoła InŜynierii Dentystycznej Dorota Kunkel Implant wszystkie przyrządy medyczne wykonywane z jednego lub więcej biomateriałów, które mogą być umiejscowione wewnątrz organizmu, jak też częściowo lub całkowicie pod powierzchnią nabłonka

Bardziej szczegółowo

srebra przedstawiane są coraz nowsze generacje materiałów ceramiczno-polimerowych.

srebra przedstawiane są coraz nowsze generacje materiałów ceramiczno-polimerowych. W poszukiwaniu alternatywy dla stosowanego od bez mała dwóch stuleci amalgamatu srebra przedstawiane są coraz nowsze generacje materiałów ceramiczno-polimerowych. Jakkolwiek zyskują one powszechną akceptację

Bardziej szczegółowo

Badania nasiąkliwości wybranych elastomerów silikonowych stosowanych do podścielania protez pooperacyjnych

Badania nasiąkliwości wybranych elastomerów silikonowych stosowanych do podścielania protez pooperacyjnych PROT. STOM., 2006, LVI, 1 Badania nasiąkliwości wybranych elastomerów silikonowych stosowanych do podścielania protez pooperacyjnych Investigation of absorbability of selected silicone elastomers used

Bardziej szczegółowo

WARSZAWSKI UNIWERSYTET MEDYCZNY

WARSZAWSKI UNIWERSYTET MEDYCZNY WARSZAWSKI UNIWERSYTET MEDYCZNY ROZPRAWA DOKTORSKA Badanie odporności na zużycie stomatologicznych materiałów złożonych w zależności od wydajności polimeryzacji Lek. stomatolog Marcin Aluchna Promotor

Bardziej szczegółowo

PRACOWNIA PRZYRODNICZA SPRZĘT LABORATORYJNY

PRACOWNIA PRZYRODNICZA SPRZĘT LABORATORYJNY ul. POW 25 90-248 Łódź tel. 42 630 17 28 NIP: 725-001-33-78 nowaszkola.com PRACOWNIA PRZYRODNICZA SPRZĘT LABORATORYJNY TKRV9003 Struktury molekularne. Zestaw konstrukcyjny 1 150 23 Z zestawu można skonstruować

Bardziej szczegółowo

Związek Międzygminny "Nida 2000" Stary Korczyn, 28-136 Nowy Korczyn Data: 30.10.2015

Związek Międzygminny Nida 2000 Stary Korczyn, 28-136 Nowy Korczyn Data: 30.10.2015 Raport z przeprowadzonych badań na wodzie dla Związku Międzygminnego "NIDA 2000" z ujęcia wody na rzece Nidzie i stacji uzdatniania wody w Starym Korczynie. Związek Międzygminny "Nida 2000" Stary Korczyn,

Bardziej szczegółowo

CHOOSEN PROPERTIES OF MULTIPLE RECYCLED PP/PS BLEND

CHOOSEN PROPERTIES OF MULTIPLE RECYCLED PP/PS BLEND ARKADIUSZ KLOZIŃSKI, PAULINA JAKUBOWSKA WYBRANE WŁAŚCIWOŚCI MIESZANINY / W FUNKCJI KROTNOŚCI PRZETWÓRSTWA CHOOSEN PROPERTIES OF MULTIPLE RECYCLED / BLEND S t r e s z c z e n i e A b s t r a c t W pracy

Bardziej szczegółowo

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska Promotor: prof. nadzw. dr hab. Jerzy Ratajski Jarosław Rochowicz Wydział Mechaniczny Politechnika Koszalińska Praca magisterska Wpływ napięcia podłoża na właściwości mechaniczne powłok CrCN nanoszonych

Bardziej szczegółowo

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D MAŁA ARCHITEKTURA

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D MAŁA ARCHITEKTURA SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA MAŁA ARCHITEKTURA 1. Wstęp 1.1. Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych

Bardziej szczegółowo

WZPiNoS KUL Jana Pawła II Rok akademicki 2016/2017 Instytut Inżynierii Środowiska Kierunek: Inżynieria środowiska II stopnia

WZPiNoS KUL Jana Pawła II Rok akademicki 2016/2017 Instytut Inżynierii Środowiska Kierunek: Inżynieria środowiska II stopnia WZPiNoS KUL Jana Pawła II Rok akademicki 2016/2017 Instytut Inżynierii Środowiska Kierunek: Inżynieria środowiska II stopnia Zagadnienia do egzaminu magisterskiego na rok akademicki 2016/2017 Kierunek:

Bardziej szczegółowo

Produkcja i badania obręczy kolejowych. Ireneusz Mikłaszewicz

Produkcja i badania obręczy kolejowych. Ireneusz Mikłaszewicz Produkcja i badania obręczy kolejowych Ireneusz Mikłaszewicz Podstawowa dokumentacja techniczna dot. produkcji obręczy kolejowych - Karta UIC CODE 810-1 - Norma PN-84/H-84027/06 - Norma PN-91/K-91032 Gatunki

Bardziej szczegółowo

lek. dent. Kamila Wróbel-Bednarz

lek. dent. Kamila Wróbel-Bednarz WARSZAWSKI UNIWERSYTET MEDYCZNY WYDZIAŁ LEKARSKO DENTYSTYCZNY KATEDRA PROTETYKI STOMATOLOGICZNEJ lek. dent. Kamila Wróbel-Bednarz Analiza zjawisk mechanicznych zachodzących w układzie ząb cement wkład

Bardziej szczegółowo

Twórz z nami nowe materiały o doskonałych właściwościach. Instytut Polimerów

Twórz z nami nowe materiały o doskonałych właściwościach. Instytut Polimerów Twórz z nami nowe materiały o doskonałych właściwościach Instytut Polimerów Polimery? Tworzywa sztuczne? Co oznaczają te pojęcia? Czy wiesz, Ŝe towarzyszą Ci juŝ od chwili narodzin? Obejrzyj zdjęcia poniŝej

Bardziej szczegółowo

SPOSÓB SPRAWDZANIA ZGODNOŚCI MATERIAŁÓW I WYROBÓW Z TWORZYW SZTUCZNYCH Z USTALONYMI LIMITAMI

SPOSÓB SPRAWDZANIA ZGODNOŚCI MATERIAŁÓW I WYROBÓW Z TWORZYW SZTUCZNYCH Z USTALONYMI LIMITAMI Załącznik do rozporządzenia Ministra Zdrowia z dnia 15 października 2013 r. SPOSÓB SPRAWDZANIA ZGODNOŚCI MATERIAŁÓW I WYROBÓW Z TWORZYW SZTUCZNYCH Z USTALONYMI LIMITAMI Ogólne zasady badania migracji globalnej

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 237

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 237 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 237 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 16 Data wydania: 23 czerwca 2016 r. Nazwa i adres AB 237 Gamrat

Bardziej szczegółowo

4. Składowanie. Preparatu nie należy składować razem z produktami spożywczymi, napojami oraz paszami.

4. Składowanie. Preparatu nie należy składować razem z produktami spożywczymi, napojami oraz paszami. Cillit -Neutra Cillit-Neutra przeznaczony jest do neutralizacji zużytych roztworów Cillit (patrz: karta katalogowa L 06), szczególnie przed ich odprowadzeniem do kanalizacji, jak również do podwyższania

Bardziej szczegółowo

Karta Techniczna PROTECT 330 Podkład akrylowy Wypełniający podkład akrylowy utwardzany izocyjanianem alifatycznym.

Karta Techniczna PROTECT 330 Podkład akrylowy Wypełniający podkład akrylowy utwardzany izocyjanianem alifatycznym. Podkład akrylowy Wypełniający podkład akrylowy utwardzany izocyjanianem alifatycznym. PRODUKTY POWIĄZANE HARD 0 Utwardzacz do wyrobów poliuretanowych, standardowy, szybki Rozcieńczalnik uniwersalny, wolny,

Bardziej szczegółowo

METODA MAGNETYCZNEJ PAMIĘCI METALU W IMPLEMENTACJI DO MOSTÓW PROTETYCZNYCH

METODA MAGNETYCZNEJ PAMIĘCI METALU W IMPLEMENTACJI DO MOSTÓW PROTETYCZNYCH METODA MAGNETYCZNEJ PAMIĘCI METALU Agata Gruca Wydział InŜynierii Materiałowej Kierunek InŜynieria Dentystyczna Promotor: prof. Janusz Juraszek Cel pracy Zastosowanie Metody Magnetycznej Pamięci Metalu

Bardziej szczegółowo

Foamlite. Lekkość oznacza więcej korzyści. Termoplastyczne tworzywa sztuczne. Foamlite 07/2017

Foamlite. Lekkość oznacza więcej korzyści. Termoplastyczne tworzywa sztuczne. Foamlite 07/2017 Foamlite Lekkość oznacza więcej korzyści 07/2017 Foamlite Termoplastyczne tworzywa sztuczne Foamlite lekkość oznacza więcej korzyści Lekkość oznacza więcej korzyści Dla specyficznych zastosowań, w których

Bardziej szczegółowo

INŻYNIERIA MATERIAŁOWA

INŻYNIERIA MATERIAŁOWA POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW INŻYNIERIA MATERIAŁOWA INŻYNIERIA POLIMERÓW Właściwości tworzyw polimerowych przy rozciąganiu. Streszczenie: Celem ćwiczenia jest przeprowadzenie

Bardziej szczegółowo

Kleje i uszczelniacze

Kleje i uszczelniacze Kleje i uszczelniacze P.P.H.U. KAR-BET Katarzyna Karnowska Ul. Sportowa 39 86-105 Świecie Produkty marki FORCH 1. Klej do szyb K105 klej do szyb samochodowych wysokomodułowy nie przewodzący (10-6 Siemens)

Bardziej szczegółowo

VILLACRYL STC SAMOPOLIMERYZUJĄCY MATERIAŁ AKRYLOWY DO WYKONYWANIA TYMCZASOWYCH KORON I MOSTÓW DENTYSTYCZNYCH

VILLACRYL STC SAMOPOLIMERYZUJĄCY MATERIAŁ AKRYLOWY DO WYKONYWANIA TYMCZASOWYCH KORON I MOSTÓW DENTYSTYCZNYCH Zhermapol Sp. z o.o ul. Augustówka 14, 02-981 Warszawa tel. +48 22 858 82 72, fax + 48 22 642 07 14; e-mail:biuro@zhermapol.pl VILLACRYL STC SAMOPOLIMERYZUJĄCY MATERIAŁ AKRYLOWY DO WYKONYWANIA TYMCZASOWYCH

Bardziej szczegółowo

PROMOCJE. krótkim czasie. System IvoBase Innowacyjne płyty protez DLA TECHNIKÓW DENTYSTYCZNYCH. kwiecień-czerwiec 2013

PROMOCJE. krótkim czasie. System IvoBase Innowacyjne płyty protez DLA TECHNIKÓW DENTYSTYCZNYCH. kwiecień-czerwiec 2013 PROMOCJE DLA TECHNIKÓW DENTYSTYCZNYCH kwiecień-czerwiec 2013 System IvoBase Innowacyjne płyty protez w Precyzyjne protezy krótkim czasie IvoBase to nie tylko nowoczesny polimeryzator Jest to system - urządzenie

Bardziej szczegółowo

Badania laboratoryjne próbek złączy szynowych, z gatunku stali R350HT

Badania laboratoryjne próbek złączy szynowych, z gatunku stali R350HT Badania laboratoryjne próbek złączy szynowych, z gatunku stali R350HT Zenon NEGOWSKI PKP Polskie Linie Kolejowe S.A. Centrum Diagnostyki w Warszawie www.plk-sa.pl Warszawa - Kraków, 15-17 maja 2013 r.

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 033

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 033 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 033 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 16 Data wydania: 6 listopada 2017 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo
