Tygodniowy przegląd czasów przełączania zaprogramowanych na poszczególnych kanałach. Rozdzielczość 30 min. Dzień, godzina, data MENU FUNKCJA

Transkrypt

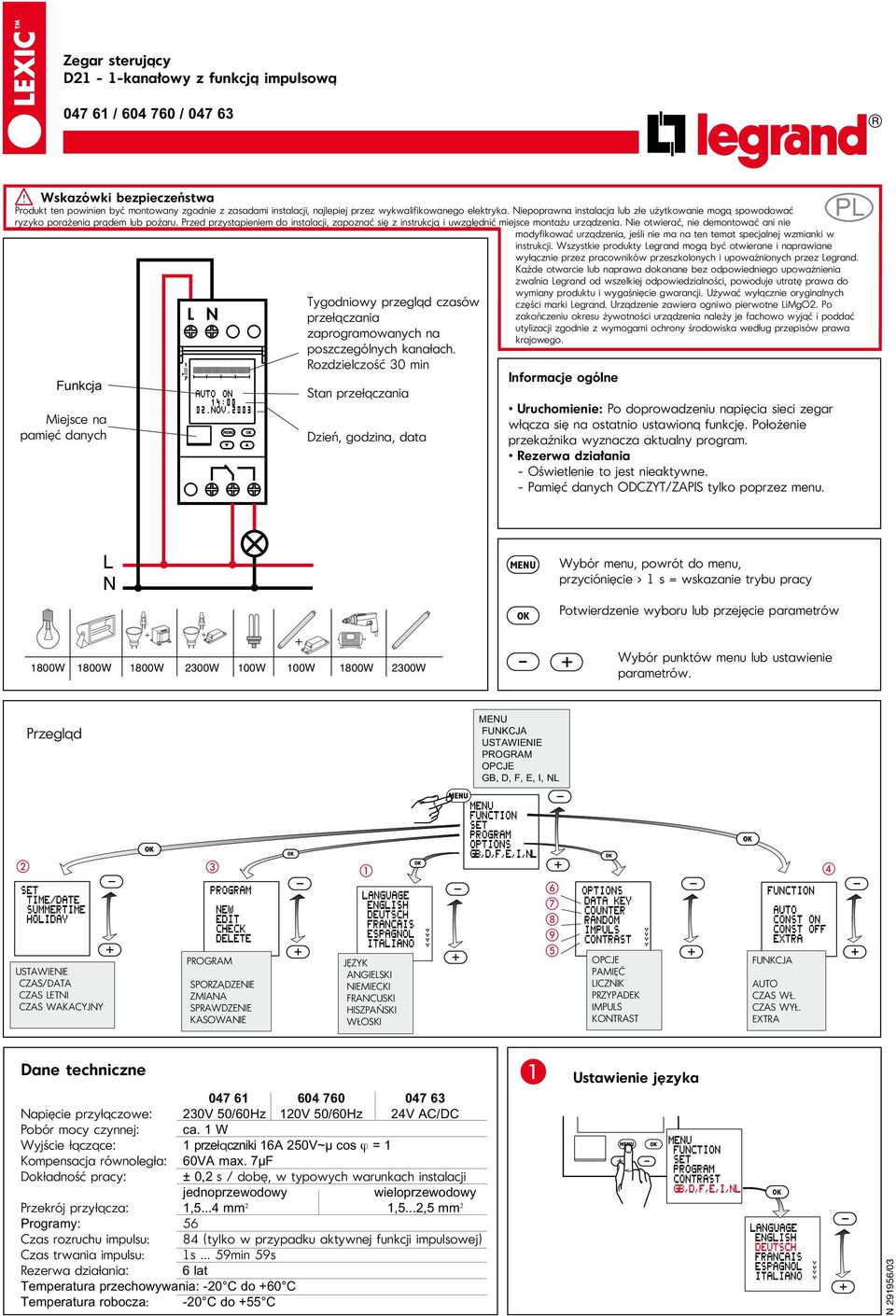

1 Zegar sterujący D2 - -kanałowy z funkcją impulsową 04 6 / / 04 63! Wskazówki bezpieczeństwa Produkt ten powinien być montowany zgodnie z zasadami instalacji, najlepiej przez wykwalifikowanego elektryka. Niepoprawna instalacja lub złe użytkowanie mogą spowodować ryzyko porażenia prądem lub pożaru. Przed przystąpieniem do instalacji, zapoznać się z instrukcją i uwzględnić miejsce montażu urządzenia. Nie otwierać, nie demontować ani nie modyfikować urządzenia, jeśli nie ma na ten temat specjalnej wzmianki w instrukcji. Wszystkie produkty Legrand mogą być otwierane i naprawiane wyłącznie przez pracowników przeszkolonych i upoważnionych przez Legrand. Każde otwarcie lub naprawa dokonane bez odpowiedniego upoważnienia zwalnia Legrand od wszelkiej odpowiedzialności, powoduje utratę prawa do Funkcja Miejsce na pamięć danych Tygodniowy przegląd czasów przełączania zaprogramowanych na poszczególnych kanałach. Rozdzielczość 30 min Stan przełączania Dzień, godzina, data Informacje ogólne Uruchomienie: Po doprowadzeniu napięcia sieci zegar włącza się na ostatnio ustawioną funkcję. Położenie przekaźnika wyznacza aktualny program. Rezerwa działania - Oświetlenie to jest nieaktywne. - Pamięć danych ODCZYT/ZAPIS tylko poprzez menu. PL wymiany produktu i wygaśnięcie gwarancji. Używać wyłącznie oryginalnych części marki Legrand. Urządzenie zawiera ogniwo pierwotne LiMgO2. Po zakończeniu okresu żywotności urządzenia należy je fachowo wyjąć i poddać utylizacji zgodnie z wymogami ochrony środowiska według przepisów prawa krajowego. Wybór menu, powrót do menu, przyciónięcie > s = wskazanie trybu pracy Potwierdzenie wyboru lub przejęcie parametrów W 800W 800W 2300W 00W 00W 800W 2300W Wybór punktów menu lub ustawienie parametrów. Przegląd FUNKCJA USTAWIENIE PROGRAM OPCJE GB, D, F, E, I, NL b USTAWIENIE CZAS/DATA CZAS LETNI CZAS WAKACYJNY c PROGRAM SPORZĄDZENIE ZMIANA SPRAWDZENIE KASOWANIE a JĘZYK ANGIELSKI NIEMIECKI FRANCUSKI HISZPAŃSKI WŁOSKI f g h i e OPCJE PAMIĘĆ LICZNIK PRZYPADEK IMPULS KONTRAST FUNKCJA AUTO CZAS WŁ. CZAS WYŁ. EXTRA d Dane techniczne Napięcie przyłączowe: 230V 50/60Hz 20V 50/60Hz 24V AC/DC Pobór mocy czynnej: ca. W Wyjście łączące: przełączniki 6A 250V~µ cos ϕ = Kompensacja równoległa: 60VA max. µf Dokładność pracy: ± 0,2 s / dobę, w typowych warunkach instalacji jednoprzewodowy wieloprzewodowy Przekrój przyłącza:,5...4 mm 2,5...2,5 mm 2 Programy: 56 Czas rozruchu impulsu: 84 (tylko w przypadku aktywnej funkcji impulsowej) Czas trwania impulsu: s 59min 59s Rezerwa działania: 6 lat Temperatura przechowywania: -20 C do +60 C Temperatura robocza: -20 C do +55 C A Ustawienie języka N 29956/03

2 2 Ustawienie czasu/daty, czasu letniego i czasu wakacyjnego Czas letni ± h Europa: ustawienie fabryczne DODATKOWO: Przełączanie czasu letniego może być dowolnie programowane poprzez wprowadzenie daty początkowej i końcowej i wykonywane będzie w następnych latach zawsze w tym samym dniu tygodnia, np. w niedzielę. Czas wakacyjny Po aktywacji wykonywany jest program wakacyjny pomiędzy datą początkową 0:00h, a datą końcową 24:00 (czas WŁ./WYŁ.). Po jednokrotnym przebiegu program wakacyjny musi być aktywizowany ponownie. 3 Programowanie Program składa się z czasu załączania, czasu wyłączania oraz przyporządkowanych dni załączania i wyłączania. Programy o wstępnie zdefiniowanych dniach załączania i wyłączania: MO do SO (od poniedziałku do niedzieli), MO do FR (od poniedziałku do piątku), SA i SO (sobota i niedziela), w tym przypadku ustawić należy tylko czasy przełączania. Poprzez wybranie opcji INDIVIDUEL (INDYWIDUALNIE), czasy przełączania mogą być przyporządkowywane dowolnym dniom. Programy jednego kanału powiązane są między sobą funkcją logiczną LUB. * Dni załączania/wyłączania Wybrać MO i DI *CHRONO = czasowo chronologiczna kolejność przełączeń w jednym tygodniu WPROWADZENIE DANYCH = programy w kolejności wprowadzenia 4 Funkcje Auto - tryb automatyczny Czas trwania WŁĄCZYĆ Czas trwania WYŁĄCZYĆ Extra Określony przez program stan przełączania ulega odwróceniu. Wraz z najbliższym, skutecznym poleceniem przełączenie zegar sterujący przejmuje ponownie załączanie i wyłączanie. Reset Informacja! Pamięć ulega skasowaniu, wszystkie, ustawione dane będą utracone. Wszystkie przyciski nacisnąć jednocześnie przez ok. 2 sekundy i zwolnić. Język, czas, data, czas letni i zimowy, czasy przełączania muszą być ustawione na nowo. inne opisy funkcji znajdują się w załączniku.

3 EE LV LT PL SK SL CS HU TR 5 Kontrastsuse seadistamine Kontrastu iestatīšana Kontrastų nustatymas Ustawienie kontrastu Nastavenie kontrastu Nastavitev kontrasta Nastavení kontrastu A kontraszt beállítása Kontrast ayarı 6 Andmevõti Datu atslēga Informacijų kodas Pamięć danych Dátový kľúč Podatkovni ključ Datový klíč Adatkulcs Program transfer modülü või vai Arba lub alebo ali nebo vagy veya Programmid taimerilt andmevõtmele üle kanda (VÕTI KIRJUTA) Märkus! Olemasolevad andmevõtme programmid kirjutatakse üle. Laika releja programmas pārnešana uz datu atslēgu (IERAKSTS ATSLĒGĀ) Norādījums! Datu atslēgā esošā programma tiks dzēsta un tiks ierakstīta jaunā programma. Programas perkelti iš laiko valdymo įrangos į informacijos kodą (rašyti kodą). Demesio! Esančios informacijos kodo programos bus perrašytos Przenoszenie programów z zegara sterującego na pamięć danych (ZAPISAĆ W PAMIĘCI). Informacja! Istniejące programy pamięci danych będą nadpisywane (nowy zapis kasuje starą treść). Programy preniesť zo spínacích hodín na dátový kľúč (NAPÍSAŤ KĽÚČ) Upozornenie! Terajšie programy dátového kľúča sa prepíšu. Prenos programov od vklopne ure na podatkovni ključ (PISANJE KLJUČA) Napotek! Obstoječi programi podatkovnega ključa bodo izbrisani. Programy ze spínacích hodin přenést na datový klíč (KLÍČ PSÁT) Upozornění! Stávající programy datového klíče budou přepsány. Programok átvitele a kapcsolóóráról adatkulcsra (SCHLUESSEL SCHREIBEN = A KULCS ÍRÁSA) Útmutatás! Az adatkulcs meglévő programjait átírjuk. Zaman saatinin programlarını program transfer modülüne yükleyin Dikkat! Program transfer modülünün içindeki eski bilgiler kaybolacaktır. või vai Arba lub alebo ali nebo vagy veya Programmid andmevõtmelt taimerile üle kanda (VÕTI LOE) Märkus! Olemasolevad taimeri programmid kirjutatakse üle. Datu atslēgas programmas pārnešana uz laika relejiem (ATSLĒGAS NOLASĪŠANA) Norādījums! Laika relejā esošā programma tiks dzēsta un tiks ierakstīta jaunā programma Programas perkelti iš informacijos kodo į laiko valdymo įrangą (skaityti kodą) Demesio! Esančios laiko valdymo įrangos programos bus perrašytos. Przenoszenie programów z pami_ci danych na zegary sterujące (ODCZYTAĆ Z PAMIĘCI). Informacja! Informacja! Istniejące programy zegara sterującego będą nadpisywane (nowy zapis kasuje starą treść) Programy dátového kľúča preniesť na spínacie hodiny (PREČÍTAŤ KĽÚČ) Upozornenie! Terajšie programy spínacích hodín sa prepíšu. Prenos programov od podatkovnega ključa na vklopno uro (BRANJE KLJU_A) Napotek! Obstoječi programi vklopne ure bodo izbrisani. Programy z datového klíče přenést na spínací hodiny (KLÍČ ČÍST) Upozornění! Stávající programy spínacích hodin budou přepsány. Programok átvitele az adatkulcsról a kapcsolóórákra (SCHLUESSEL LESEN = A KULCS OLVASÁSA) Útmutatás! A kapcsolóóra meglévő programjait átírjuk. Program transfer modülündeki bilgileri zaman saatine yükleyin Dikkat! Zaman saatinin içindeki tüm programlar yenileriyle değişecektir.

4 Töötundide loendur Darba stundu skaitītājs Darbo valandų skaitiklis Licznik roboczogodzin Počítač prevádzkových hodín Števec obratovalnih ur Počítadlo provozních hodin Üzemóra számláló Saat sayacı Relee sisselülitamise kestvuse näit, 0 kuni h, ja viimase lähtestamise kuupäeva näit. Releja ieslēgšanas laika ilguma indikācija no 0 līdz st un datums, kad pēdējo reizi atgriezts iepriekšējā stāvoklī. Rodoma perdavimo signalo (Relais) pajungimo trukmė, nuo 0 iki h, ir paskutinio grįžimo į nulinę padėtį data. Wskazanie czasu trwania załączenia przekaźnika, od 0 do h oraz daty ostatniego przywrócenia. Displej pre dobu zapnutia relé od 0 do hodín a dátum posledného vynulovania. Prikaz trajanja vklopa releja, od 0 do h in datuma zadnje postavitve nazaj. Ukazatel doby sepnutí relé od 0 do hod. a data posledního vynulování. A relé kapcsolási időtartamának megjelenítése 0-tól h-ig, és az utolsó visszaállítás dátumának kijelzése. En son hafızayı sıfırlama tarihini ve rölenin ON pozisyonda olduğu toplam süreyi gösterir (0 ila saat). 8 Juhusliku lülituse funktsioon Nejaušības funkcija Atsitiktinumo funkcija Funkcja przypadku Funkcia náhody Funkcija naključja Náhodná funkce Véletlen funkció Rastgele çalışma Funktsioon aktiivne, mõlema kanali programmeeritud lülitustsükleid nihutatakse juhuslikult vahemikus ±30 minutit. Funkcija aktīva, ieprogrammētie abu kanālu slēgumu cikli tiek nejauši nobīdīti ±30 minūšu zonā. Funkcija suaktyvinta, abiejų kanalų užprogramuoti jungimo ciklai bus atsitiktinai perstumiami ± 30 minučių tarpe. Funkcja aktywna, zaprogramowane cykle przełączania obu kanałów przesuwane będą przypadkowo w zakresie ± 30 minut. Funkcia aktívna, programované spínacie cykly obidvoch kanálov sa náhodne odložia v rozsahu ± 30 minút. Funkcija je aktivna, programirani vklopni cikli obeh kanalov se na področju ± 30 minut slučajno zamaknejo. Funkce je aktivní, naprogramované spínací cykly obou kanálů se náhodně posouvají v rozsahu ± 30 minut. A funkció aktív, a két csatorna programozott kapcsolási ciklusát ± 30 perc tartományban véletlenszerűen eltoljuk. Bu çalışma şekli seçildiğinde her iki kanalın da anahtarlama programları +/- 30 dakikalık bir süre içinde tesadüfi olarak kaydırılır.
