1 THE EVOLUTION OF FLYSCREEN moskitiery

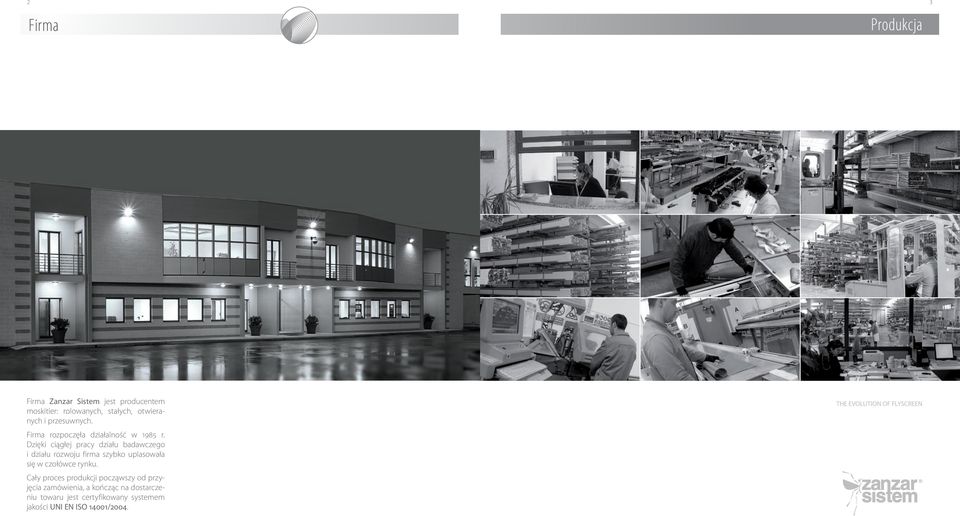

2 2 3 Firma Produkcja Firma Zanzar Sistem jest producentem moskitier: rolowanych, stałych, otwieranych i przesuwnych. Firma rozpoczęła działalność w 1985 r. Dzięki ciągłej pracy działu badawczego i działu rozwoju firma szybko uplasowała się w czołówce rynku. Cały proces produkcji począwszy od przyjęcia zamówienia, a kończąc na dostarczeniu towaru jest certyfikowany systemem jakości UNI EN ISO 14001/2004. THE EVOLUTION OF FLYSCREEN

3 4 5 Logistyka NOWE TECHNOLOGIE Zanzar Sistem zintegrował w cyklu produkcji nowy, w pełni automatyczny, magazyn o pojemności 2100 ton aluminium. Przepływ materiałów na magazynie jest kontrolowany przez specjalny system operacyjny, który jest bezkonkurencyjny w zakresie czasu obsługi, remanentu oraz możliwości produkcyjnych ton

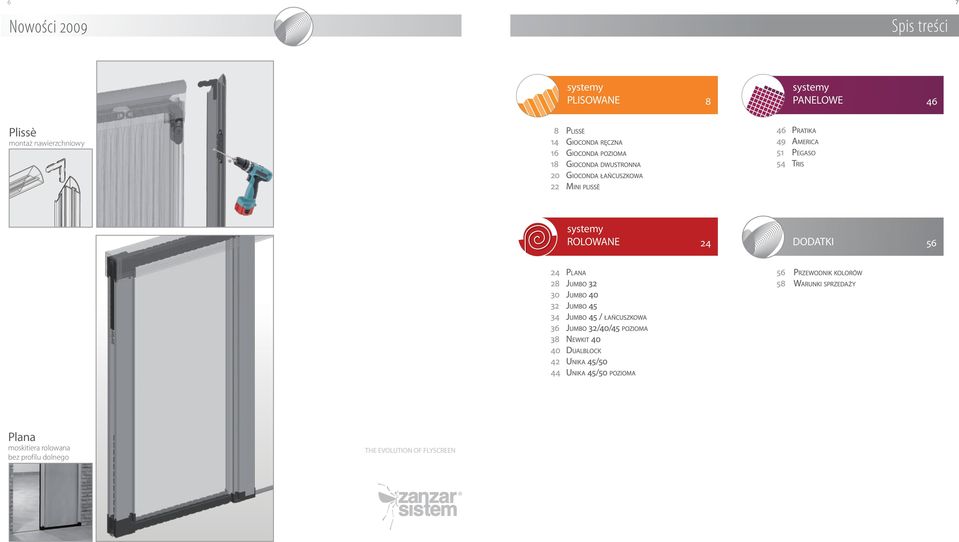

4 6 7 Nowości 2009 Spis treści systemy PLISOWANE 8 systemy PANELOWE 46 Plissè montaż nawierzchniowy systemy ROLOWANE 24 DODATKI 56 Plana moskitiera rolowana bez profilu dolnego THE EVOLUTION OF FLYSCREEN

5 8 9 PLISSÈ Systemy plisowane czarna siatka do wysokości 270 cm Plissè jest najlepszym z obecnie dostępnych na rynku systemów moskitier. Brak dolnego profilu ułatwia przemieszczanie się i sprzątanie. System jest niezwykle uniwersalny. Dostępne są opcje z jednym, dwoma lub nawet sześcioma skrzydłami, wszystkie zsuwane do środka lub na jedną stronę. Plissè - 4 skrzydła. Plissè - 5 skrzydeł. przekrój poziomy Zdjęcia przedstawiają wybrane z wielu możliwych zastosowań systemu Plissè skrzydło 112 profil górny wąski profil górny ze szczotką Czarna siatka w standardzie. Szara na zamówienie (do 260 cm) skrzydła zsuwane do środka skrzydła zsuwane na jedną stronę 3 skrzydła 34 przekrój pionowy brak profilu w podłodze 4 skrzydła 34

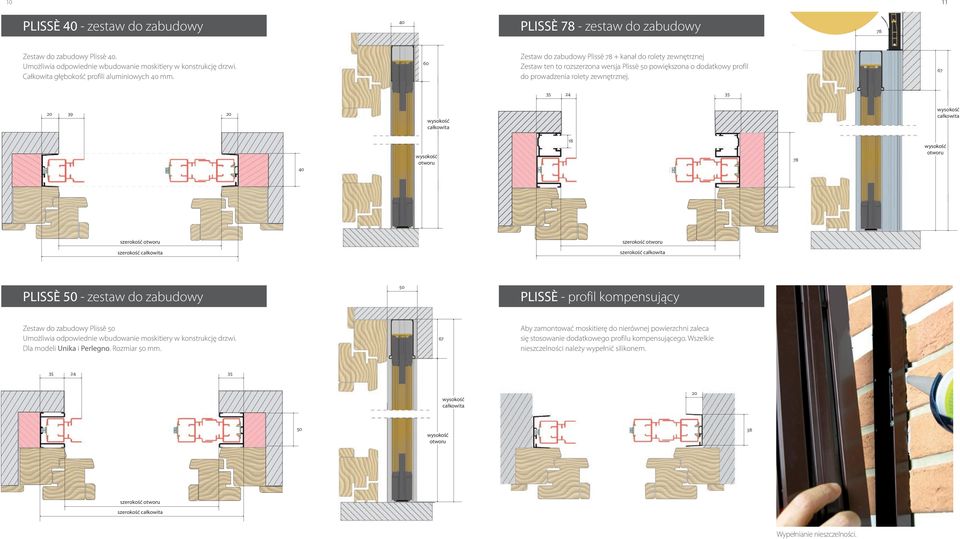

6 10 11 PLISSÈ 40 - zestaw do zabudowy 40 PLISSÈ 78 - zestaw do zabudowy 78 Zestaw do zabudowy Plissè 40. Umożliwia odpowiednie wbudowanie moskitiery w konstrukcję drzwi. Całkowita głębokość profili aluminiowych 40 mm. 60 Zestaw do zabudowy Plissè 78 + kanał do rolety zewnętrznej Zestaw ten to rozszerzona wersja Plissè 50 powiększona o dodatkowy profil do prowadzenia rolety zewnętrznej wysokość całkowita wysokość całkowita 40 wysokość otworu wysokość otworu szerokość otworu szerokość całkowita szerokość otworu szerokość całkowita PLISSÈ 50 - zestaw do zabudowy 50 PLISSÈ - profil kompensujący Zestaw do zabudowy Plissè 50 Umożliwia odpowiednie wbudowanie moskitiery w konstrukcję drzwi. Dla modeli Unika i Perlegno. Rozmiar 50 mm. 67 Aby zamontować moskitierę do nierównej powierzchni zaleca się stosowanie dodatkowego profilu kompensującego. Wszelkie nieszczelności należy wypełnić silikonem. 24 wysokość całkowita wysokość otworu 38 szerokość otworu szerokość całkowita Wypełnianie nieszczelności.

7 12 13 PLISSÈ Systemy plisowane Montaż nawierzchniowy wysokość cm szerokość cm UWAGA! Producent nie ponosi odpowiedzialności za uszkodzenia moskitiery, o szerokości skrzydła większej niż 1 cm zamontowanej w miejscach narażonych na działanie dużej siły wiatru. Dodatkowo w tych modułach pakiet moskitiery nie chowa się idealnie w aluminiowych profilach. 303, , , , , , , , , , , , , , , Dodatki Plissè 40 zestaw do zabudowy / profiil kompensujący Plissè 50 zestaw do zabudowy Plissè 78 zestaw do zabudowy Zestaw do montażu nawierzchniowego 20,38 / szt. 32,52 / szt. 71,91 / szt.,00 / szt.

8 14 15 GIOCONDA RĘCZNA Systemy plisowane 34 UAMI UAMI - UFFICIO PER L ARMONIZZAZIONE NEL MERCATO INTERNO MARCHI, DISEGNI E MODELLI CERTIFICATO DI REGISTRAZIONE Gioconda to pozioma plisowana moskitiera, idealna zarówno do drzwi jak i okien, sterowana za pomocą rączki. Perfekcyjnie łączy się z drzwiowym systemem Plissè. Standardowo dostępna z siatką czarną, szara siatka montowana jest na życzenie klienta. Dodatkowa rączka sterująca ułatwia otwieranie i zamykanie moskitiery. Dodatki: Rączka sterująca 50 cm 45 Czarna siatka w standardzie. Szara na zamówienie. 33 Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm Rączka sterująca min max GIOCONDA RĘCZNA Minimalna powierzchnia obliczeniowa 1,5 m2 72,41 m2 Dodatki Rączka sterująca - dł. 50 cm 10,28 / szt.

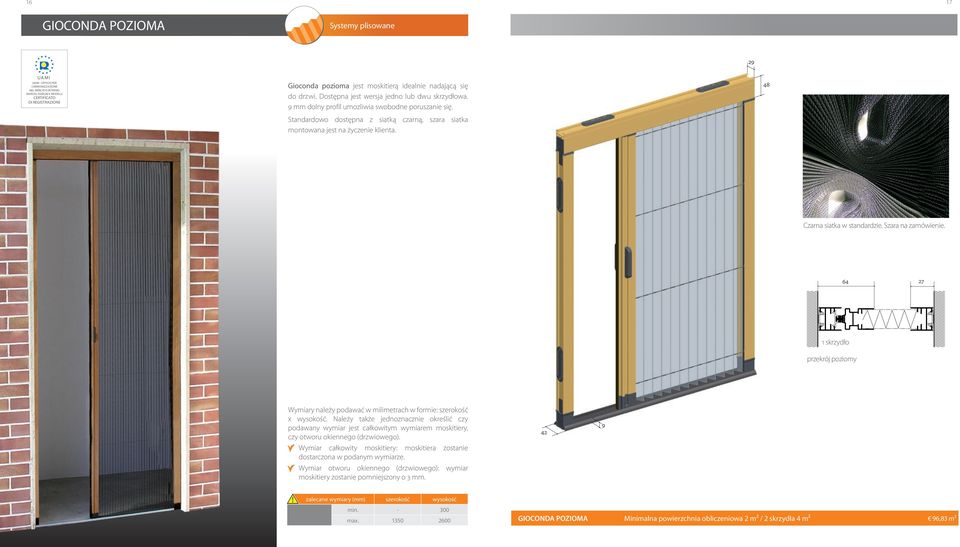

9 16 17 GIOCONDA POZIOMA Systemy plisowane 29 UAMI UAMI - UFFICIO PER L ARMONIZZAZIONE NEL MERCATO INTERNO MARCHI, DISEGNI E MODELLI CERTIFICATO DI REGISTRAZIONE Gioconda pozioma jest moskitierą idealnie nadającą się do drzwi. Dostępna jest wersja jedno lub dwu skrzydłowa. 9 mm dolny profil umozliwia swobodne poruszanie się. Standardowo dostępna z siatką czarną, szara siatka montowana jest na życzenie klienta. 48 Czarna siatka w standardzie. Szara na zamówienie skrzydło przekrój poziomy Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm min max GIOCONDA POZIOMA Minimalna powierzchnia obliczeniowa 2 m2 / 2 skrzydła 4 m2 96,83 m2

10 18 19 GIOCONDA DWUSTRONNA Systemy plisowane 29 UAMI UAMI - UFFICIO PER L ARMONIZZAZIONE NEL MERCATO INTERNO MARCHI, DISEGNI E MODELLI CERTIFICATO DI REGISTRAZIONE Gioconda dwustronna jest plisowaną moskitierą idealną dla drzwi otwieranych z dwóch stron. Siatka znajduje się pomiędzy dwoma pionowymi profilami co sprawia że system ten pasuje do systemów drzwi przesuwnych. Dodatkowe atuty systemu to łatwość instalacji, możliwość skompensowania wysokości do 10 mm oraz niski (9 mm) profil w podłodze. Standardowo dostępna z siatką czarną, szara siatka montowana jest na życzenie klienta. 48 Czarna siatka w standardzie. Szara na zamówienie przekrój poziomy Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm min max GIOCONDA DWUSTRONNA Minimalna powierzchnia obliczeniowa 2 m2 106,51 m2

11 20 21 GIOCONDA ŁAŃCUSZKOWA Systemy plisowane Gioconda to pozioma plisowana moskitiera, idealna zarówno do drzwi jak i okien, sterowana za pomocą łańcuszka. System nie posiada hamulca. Aby sterować moskitierą należy wypiąć łańcuszek z uchwytu ustawić moskitierę w wymaganej pozycji i wpiąć łańcuszek w uchwyt. Standardowo dostępna z siatką czarną, szara siatka montowana jest na życzenie klienta. 50 mm max. głębokość UAMI UAMI - UFFICIO PER L ARMONIZZAZIONE NEL MERCATO INTERNO MARCHI, DISEGNI E MODELLI CERTIFICATO DI REGISTRAZIONE Uchwyt łańcuszka 16 Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. 48 Czarna siatka w standardzie. Szara na zamówienie. zalecane wymiary (mm) od szer. mm do szer. mm wys. max GIOCONDA ŁAŃCUSZKOWA Minimalna powierzchnia obliczeniowa 1,5 m2 72,41

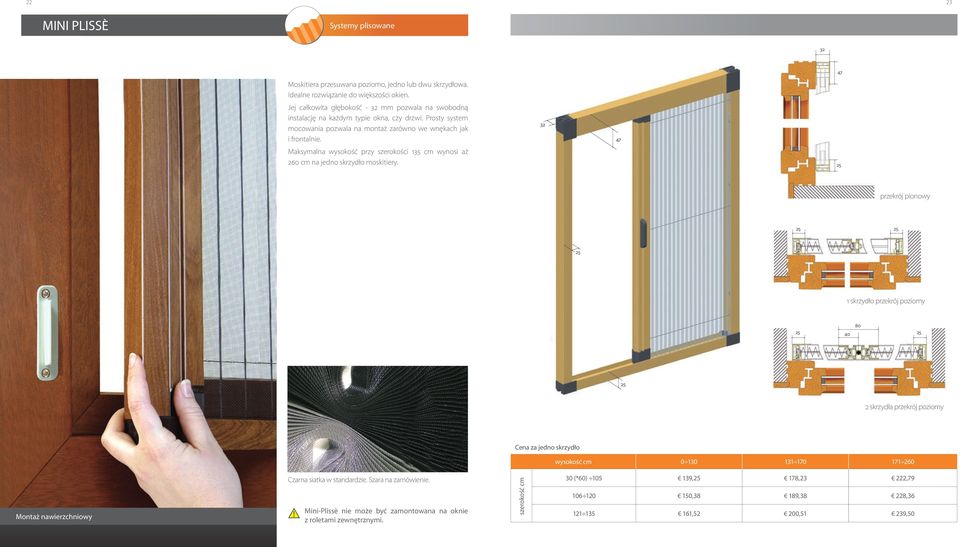

12 23 MINI PLISSÈ Systemy plisowane Moskitiera przesuwana poziomo, jedno lub dwu skrzydłowa. Idealne rozwiązanie do większości okien. Jej całkowita głębokość - 32 mm pozwala na swobodną instalację na każdym typie okna, czy drzwi. Prosty system mocowania pozwala na montaż zarówno we wnękach jak i frontalnie Maksymalna wysokość przy szerokości 1 cm wynosi aż 260 cm na jedno skrzydło moskitiery. 25 przekrój pionowy skrzydło przekrój poziomy skrzydła przekrój poziomy Cena za jedno skrzydło wysokość cm Montaż nawierzchniowy Czarna siatka w standardzie. Szara na zamówienie. Mini-Plissè nie może być zamontowana na oknie z roletami zewnętrznymi. szerokość cm 30 (*60) ,25 178,23 2, ,38 189,38 8, ,52 200,51 239,50

13 24 25 PLANA Systemy rolowane Plana jest to innowacyjny system moskitier rolowanych zaprojektowany specjalnie do szerokich drzwi. Bardzo łatwy w montażu i demontażu, system Plana jest pozbawiony dolnego profilu, co gwarantuje swobodne poruszanie, a płaska siatka zapewnia niczym nie zmącony widok. System dostępny jest w wersji jedno lub dwuskrzydłowej z centralnym zamkiem magnetycznym. Wersja dwustronna systemu (dostępna na życzenie) może być otwierana na dwie strony, od środka Opcja zwijania: prawo lewo przekrój pionowy przekrój poziomy - 1 skrzydło wersja standardowa Siatka czarno-biała dostępna na życzenie. brak profilu w podłodze Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. 1 skrzydło 2 skrzydła min max min max przekrój poziomy - 1 skrzydło wersja dwustronna przekrój poziomy - 2 skrzydła

14 26 27 PLANA 50 - zestaw do zabudowy 50 PLANA - profil kompensujący Zestaw ten umożliwia odpowiednie wbudowanie moskitiery w konstrukcję drzwi i okien. Całkowita głębokość 50 mm. 60 Aby zamontować moskitierę do nierównej powierzchni zaleca się stosowanie dodatkowego profilu kompensującego. Wszelkie nieszczelności należy wypełnić silikonem. 27 wysokość całkowita wysokość otworu 38 szerokość otworu szerokość całkowita Wypełnianie nieszczelności PLANA 78 - zestaw do zabudowy 78 Zestaw ten to rozszerzona wersja Plana 50 powiększona o dodatkowy profil do prowadzenia rolety zewnętrznej. Całkowita głębokość 78 mm wysokość całkowita Brak profilu w podłodze 78 wysokość otworu PLANA Minimalna powierzchnia obliczeniowa - 1 skrzydło 2 m2 / 2 skrzydła 4 m2 99,50 m2 szerokość otworu szerokość całkowita Profil kompensujący 20,38 / szt. Dodatki Plana 50 - zestaw do zabudowy 32,52 / szt. Plana 78 - zestaw do zabudowy 71,91 / szt. PLANA DWUSTRONNA Minimalna powierzchnia obliczeniowa - 1 skrzydło 2 m2 105,00 m2

15 28 29 JUMBO 32 Systemy rolowane Jumbo 32 to pionowo rolowana moskitiera zamontowana w aluminiowej kasecie o głębokości 32 mm. Moskitiera ta nadaje się do montażu w małych przestrzeniach do wysokości 1,50 m. System posiada dwie opcje montażu: Klipsy do montażu sufitowego Przystawka do montażu bocznego Model standardowy wyposażony jest w szczotki standardowe i zatrzask regulowany, na życzenie dostępny jest model ze szczotkami zabezpieczającymi oraz zatrzaskiem płaskim. Sufitowy klip montażowy standard opcja Przystawka do montażu bocznego zatrzask regulowany zatrzask płaski Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. szczotki standardowe szczotki zabezpieczające! Maksymalna wysokość 150 cm min max JUMBO 32 Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2

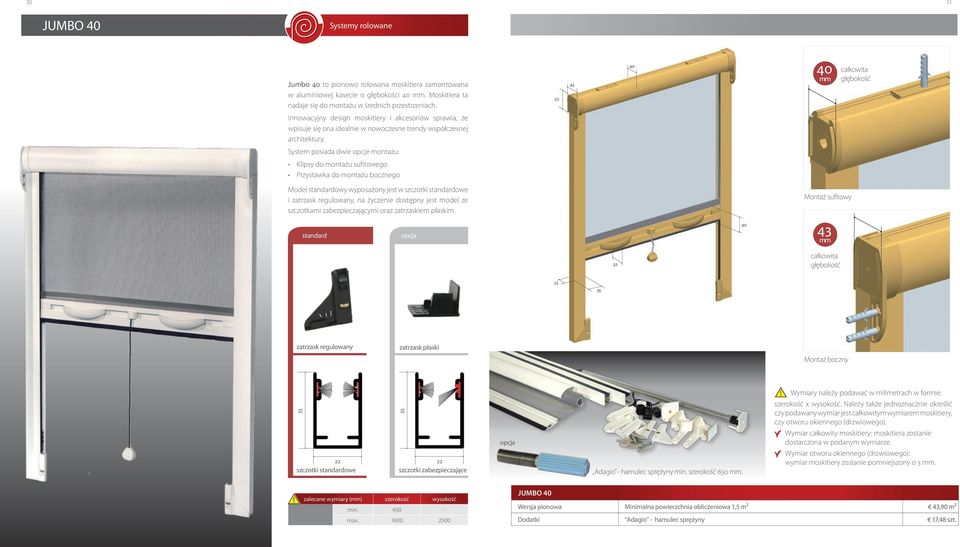

16 30 31 JUMBO 40 Systemy rolowane Jumbo 40 to pionowo rolowana moskitiera zamontowana w aluminiowej kasecie o głębokości 40 mm. Moskitiera ta nadaje się do montażu w średnich przestrzeniach mm całkowita głębokość Innowacyjny design moskitiery i akcesoriów sprawia, że wpisuje się ona idealnie w nowoczesne trendy współczesnej architektury. System posiada dwie opcje montażu: Klipsy do montażu sufitowego Przystawka do montażu bocznego Model standardowy wyposażony jest w szczotki standardowe i zatrzask regulowany, na życzenie dostępny jest model ze szczotkami zabezpieczającymi oraz zatrzaskiem płaskim. standard opcja 40 Montaż sufitowy 4 3 mm 32 całkowita głębokość zatrzask regulowany zatrzask płaski Montaż boczny szczotki standardowe szczotki zabezpieczające opcja Adagio - hamulec sprężyny min. szerokość 650 mm. Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. min max JUMBO 40 Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

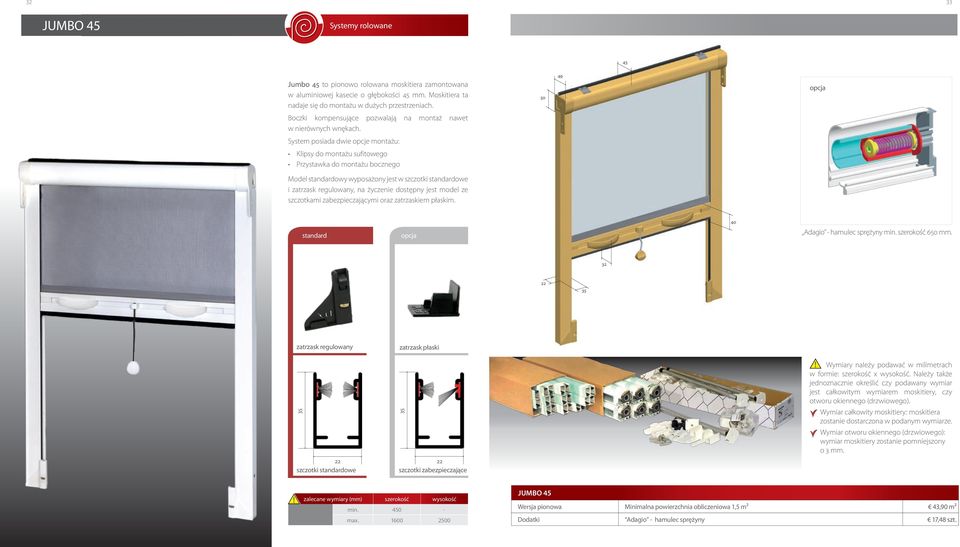

17 32 33 JUMBO 45 Systemy rolowane 45 Jumbo 45 to pionowo rolowana moskitiera zamontowana w aluminiowej kasecie o głębokości 45 mm. Moskitiera ta nadaje się do montażu w dużych przestrzeniach opcja Boczki kompensujące pozwalają na montaż nawet w nierównych wnękach. System posiada dwie opcje montażu: Klipsy do montażu sufitowego Przystawka do montażu bocznego Model standardowy wyposażony jest w szczotki standardowe i zatrzask regulowany, na życzenie dostępny jest model ze szczotkami zabezpieczającymi oraz zatrzaskiem płaskim. 40 standard opcja Adagio - hamulec sprężyny min. szerokość 650 mm. 32 zatrzask regulowany szczotki standardowe zatrzask płaski szczotki zabezpieczające Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar całkowity moskitiery: moskitiera zostanie Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. min max JUMBO 45 Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

18 34 JUMBO 45 ŁAŃCUSZKOWA Systemy rolowane 45 Jumbo 45 jest to moskitiera sprężynowo-łańcuszkowa. Jej wymiary maksymalne sprawiają że nadaję się ona do zastosowania tak w drzwiach jak i w oknie. Jumbo 45 w standardzie zawiera następujące akcesoria: Zaślepki kompensujące Dolne regulowane zatrzaski Sprężyna naciągu siatki Zwinięcie moskitiery następuje po naciśnięciu stopą na niewielki pedał. System posiada dwie opcje montażu: Klipsy do montażu sufitowego Przystawka do montażu bocznego. Montaż sufitowy standard opcja Montaż boczny szczotki standardowe szczotki zabezpieczające Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar całkowity moskitiery: moskitiera zostanie Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. min max JUMBO 45 ŁAŃCUSZKOWA Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2

19 36 37 JUMBO 32/40/45 POZIOMA Systemy rolowane Jumbo to łatwa w montażu moskitiera rolowana z zaokrągloną kasetą mm, przystosowana do montażu w większości rodzajów drzwi i okien. System w standardzie zawiera następujace akcesoria: 23 mm dolny profil prowadzący, rolka prowadząca na profilu z uchwytem ułatwia posuw moskitiery, rączka z obu stron profilu ruchomego. Dodatki: profil bezpieczny Adagio hamulec sprężyny Podwójna rączka standard opcja Rolka prowadząca szczotki standardowe 1 skrzydło 32 1 skrzydło skrzydła 32 2 skrzydła szczotki zabezpieczające min max min max min max min max KASETY 45 JUMBO 32/40/50 POZIOMA Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. Wersja pozioma Minimalna powierzchnia obliczeniowa 1,5 m2 57,94 m2 32

20 38 39 NEWKIT 40 Systemy rolowane 43 Opcja Newkit 40 to sprężynowy system rolowany z zaokrągloną 40 mm kasetą. Największa zaleta systemu to regulowana zaślepka, która pozwala na 10 mm margines błędu, co jednocześnie przekłada się na możliwość korekcji błędów wynikających z nierówności powierzchni. Dodatki: profil bezpieczny Adagio hamulec sprężyny Adagio - hamulec sprężyny min. szerokość 650 mm. Opcja standardowy standard opcja regulowany Zatrzaski (na życzenie) szczotki standardowe szczotki zabezpieczające 40 Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. min max NEWKIT 40 Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

21 40 41 DUALBLOCK Systemy rolowane DUAL BLOCK to nieskomplikowana moskitiera rolowana o napędzie sprężynowym. Montaż tego systemu jest całkowicie bezinwazyjny opcja 50 bez wiercenia i przykręcania standard opcja szczotki standardowe szczotki zabezpieczające min max DUALBLOCK 29 Adagio - hamulec sprężyny min. szerokość 650 mm. Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. Wersja pionowa Minimalna powierzchnia obliczeniowa 1,5 m2 43,90 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

22 42 43 UNIKA 45/50 Systemy rolowane Pionowa moskitiera rolowana. Kaseta 40 / 50 mm. Dodatki: Adagio hamulec sprężyny siatka czarno-biała wysokość całkowita wysokość otworu Poziome mocowanie do ściany (na życzenie). Siatka czarno-biała - opcja. Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm szerokość finished całkowita size szerokość opening otworu size Mocowanie do ramy okna (standard). UNIKA 45/50 Minimalna powierzchnia obliczeniowa 1,5 m2 min max Unika 51, m2 Unika montaż do ściany 43,90 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

23 44 45 UNIKA 45/50 POZIOMA Systemy rolowane reducible - do it yourself - kit szerokość finished całkowita size szerokość opening otworu size Pozioma moskitiera rolowana. Kaseta 40 / 50 mm. Dodatki: Adagio hamulec sprężyny siatka czarno-biała Wewnętrzna rączka Siatka czarno-biała - opcja. Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 3 mm. wysokość finished size całkowita opening wysokość size otworu Rolka prowadząca 23 1 skrzydło min. - - max skrzydła min. - - max UNIKA 45/50 POZIOMA Minimalna powierzchnia obliczeniowa 1,5 m2 Unika pozioma 61,40 m2 Unika pozioma montaż do ściany 57,94 m2 Dodatki Adagio - hamulec sprężyny 17,48 szt.

24 46 47 PRATIKA Systemy panelowe System PRATIKA jest moskitierą do stosowania w miejscach narażonych na działanie dużej siły wiatru. Prosta konstrukcja i mnogość dostępnych systemów mocowań sprawia, że można ją zamontować na wiele różnych sposobów: We wnęce okiennej za pomocą klipów; Za pomocą zaczepów; Za pomocą magnesów. Jako opcja dostępne są specjalne regulowane narożniki, umożliwiające montaż moskitier o kątach innych niż 90. Mocowanie za pomocą klipów obrotowych Mocowanie za pomocą magnesów 45 1 Regulowany narożnik Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 2 mm. Mocowanie wnękowe Mocowanie za pomocą listwy magnetycznej 27 min. - - max profil rozporowy wnękowe 26 za pomocą klipsów za pomocą listwy magnetycznej

25 48 49 PRATIKA Systemy panelowe AMERICA Systemy panelowe System AMERICA jest przeznaczony do montazu na werandach, patiach, ogrodach zimowych oraz w drzwiach. Prezentowany system wyróżnia się brakiem profilu dolnego oraz magnetycznym systemem domykania. Mocowanie do ściany 65 Rama typu L 36 Profil rozporowy 80 Rama typu Z 36 Łącznik typu T profilu rozporowego. Dzięki niemu nie trzeba dzielić moskitiery, przez co staje się ona mocniejsza. Przekrój profilu PRATIKA Mocowanie wnękowe 285 gr/lm Minimalna powierzchnia obliczeniowa 1 m2 41,53 m2 Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 2 mm. Mocowanie magnetyczne Mocowanie klipy obrotowe Mocowanie listwa magnetyczna Specjlane kształty standardowy kolor - ciemny brąz 45,99 m2 43,46 m2 45,99 m2 wycena na życzenie zalecne wymiary (mm) szerokość wysokość 1 skrzydło min. - - max skrzydła min. - - max

26 50 51 AMERICA Systemy panelowe PEGASO Systemy panelowe WYBRANA WERSJA MUSI BYĆ OKREŚLONA NA ZAMÓWIENIU A B C D E F G H I L M N O P Q R PEGASO jest system przesuwnym idealnym do szerokich drzwi. System PEGASO wyróżnia się swobodnie usuwalnymi skrzydłami oraz brakiem profilu dolnego, co ułatwia zarówno sprzątanie jak i poruszanie się. System, można stosować jako dwa trzy lub cztery przesuwne skrzydła. Moskitiera przesuwna standard na życzenie opcja Rama typu Z Profil poprzeczny na wysokości 90 cm Rama typu L Profil poprzeczny na wybranej wysokości Asymetryczne skrzydła* Świetlik AMERICA Minimalna powierzchnia obliczeniowa - 1 skrzydło 2 m2 / 2 skrzydła 3 m2 127,81 m2 Akcesoria samozamykacz 12,37 szt. Profil typu Z Profil skrzydła Profil poprzeczny Profil maskujący Profil środkowy świetlik 1 2 asymetryczne skrzydła * Aby zastosować niesymetryczne rozstawienie skrzydeł należy podać wymiary każdego skrzydła. (Np: skrzydło nr 1 szerokość skrzydło nr 2 szerokość 800 ) Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 2 mm. Profile 410 gr/lm 470 gr/lm 460 gr/lm 105 gr/lm 180 gr/lm min max

27 52 53 PEGASO Systemy panelowe 40 Wybrana wersja musi być określona na zamówieniu A szerokość: min mm jedno skrzydło B szerokość: min mm 98 szerokość: min mm C standard Profil poprzeczny na wysokości 90 cm na życzenie Profil poprzeczny na wybranej wysokości Jedno skrzydło 36 Moskitiera przesuwna PEGASO Minimalna powierzchnia obliczeniowa - 1 skrzydło 2 m2 / 2 skrzydła 3 m2 124,58 m2 Przekrój pionowy Przekrój poziomy Profile szyna profil ślizgowy profil ramki profil kompensujący skrzydło profil poprzeczny profil osłonowy 550 gr/lm 285 gr/lm 260 gr/lm 5 gr/lm 385 gr/lm 400 gr/lm 1 gr/lm

28 54 55 TRIS Systemy panelowe Pionowa System TRIS jest moskitiera ramkową o grubości zaledwie 12 mm dostępną w następujących wersjach: Stała - magnetyczna, Pozioma przesuwna, Pionowa przesuwna. Dzięki niedużej grubości profili (25 mm) jest to idealny system do stosowania w trudno dostępnych i ograniczonych wielkością miejscach Wymiary należy podawać w milimetrach w formie: szerokość x wysokość. Należy także jednoznacznie określić czy podawany wymiar jest całkowitym wymiarem moskitiery, czy otworu okiennego (drzwiowego). Wymiar otworu okiennego (drzwiowego): wymiar moskitiery zostanie pomniejszony o 2 mm. Przekrój poziomy paneli ślizgowych 30 Przekrój poziomy profilu kompensującego Pozioma Tris Pozioma Tris Pionowa min max profil rozporowy min max TRIS TRIS POZIOMA Minimalna powierzchnia obliczeniowa 1,5 m2 60,69 m2 TRIS PIONOWA Minimalna powierzchnia obliczeniowa 1,5 m2 60,69 m2 Dodatki Zestaw do kompensowania wysokości + 15%

29 56 57 STANDARD 01 white ivory brown green red black opaque dark brown 08 bronze ox 09 silver ox MARBLE każdy system +10% 10 marble green 11 marble brown 12 marble grey 13 marble red ANCIENT MARBLE każdy system +10% 14 ancient marble green 15 ancient marble brown 16 ancient marble grey SUBLIMATE plissè +30% każdy system +40% america +50% 18 sublimate walnut 19 sublimate cherry 20 sublimate pine 21 sublimato douglas sublimato renolit 30 sublimato walnut R sublimato cherry 112 D 32 sublimato cherry 1 D 33 subl. walnut royal N632 Kolory UWAGA NATURALL plissè +30% każdy system +40% Dodatek procentowy dotyczy kolorów dostepnych na magazynie producenta. Istnieje opcja lakierowania profili pod specjalne zamówienie. Kolory prezentowane w niniejszym cenniku mogą nieznacznie odbiegać od otrzymanych w wyrobie gotowym. america +50% 27 naturall walnut medium 28 naturall walnut dark 29 naturall cherry

30 58 Warunki sprzedaży Producent będzie stosował poniższe warunki sprzedaży, chyba że inne warunki zostaną uzgodnione w wycenie lub potwierdzeniu zamówienia. CENY Ceny przedstawione w katalogu są obowiązujące w dniu wysyłki, chyba że pisemnie uzgodniono inaczej. Wszystkie ceny są cenami netto Ex Works. ZAMÓWIENIA Zamówienia należy przesyłać w formie pisemnej - em lub faksem. Informacje zawarte w katalogu dotyczące specyfikacji technicznej, komponentów, wymiarów, rysunków złożeniowych, kolorów, etc. mają wartość czysto informacyjną. Producent zastrzega sobie prawo do modyfikowania swoich produktów bez wcześniejszej informacji. WARUNKI PŁATNOŚCI Płatność musi zostać uregulowana zgodnie z warunkami płatności określonymi na fakturze. GWARANCJA Chyba że stwierdzono inaczej, wszystkie produkty są objęte gwarancją zgodnie z prawem wspólnoty europejskiej. Gwarancja obejmuje wymianę i/lub naprawę uszkodzonego produktu. Gwarancja nie obejmuje: źle użytkowanej siatki moskitierowej. Gwarancja nie obowiązuje przypadku samodzielnych napraw bez pisemnej zgody producenta. ZMIANY LUB REZYGNACJA Z ZAMÓWIENIA Producent zastrzega sobie prawo do akceptowania zmian lub rezygnacji z zamówienia w zależności od stopnia zaawansowania realizacji zamówienia. W każdym przypadku zmiana lub rezygnacja musi zostać przedłożona na piśmie. Producent uznaje towar za zaakceptowany przez klienta w dniu jego otrzymania. Klient ma prawo zgłosić niezgodność towaru z zamówieniem, jednakże musi to przedstawić na piśmie i udokumentować fotograficznie. Producent po porozumieniu z klientem wyśle produkt zastępczy lub zwróci pieniądze za towar. Towar, którego reklamacja zostanie zakwestionowana przez producenta należy odesłać w ciągu 7 dni od jego otrzymania w celu poddania go testom kontroli jakości. Producent zastrzega sobie prawo do przetestowania otrzymanego produktu i obciążenia klienta w przypadku bezzasadności reklamacji. PRAWO WŁASNOŚCI Producent zastrzega sobie prawo do wszystkich zdjęć i tekstów zawartych w tym cenniku. Materiał można wykorzystywać tylko po pisemnej zgodzie producenta. ZNAK FIRMOWY Używanie znaków firmowych Zanzar Sistem jest możliwe tylko w celu sprzedaży produktów firmy. SPORY W przypadku jakichkolwiek sporów wynikających ze złej interpretacji warunków sprzedaży będą rozstrzygane przez sąd w Taranto. THE EVOLUTION OF FLYSCREEN
