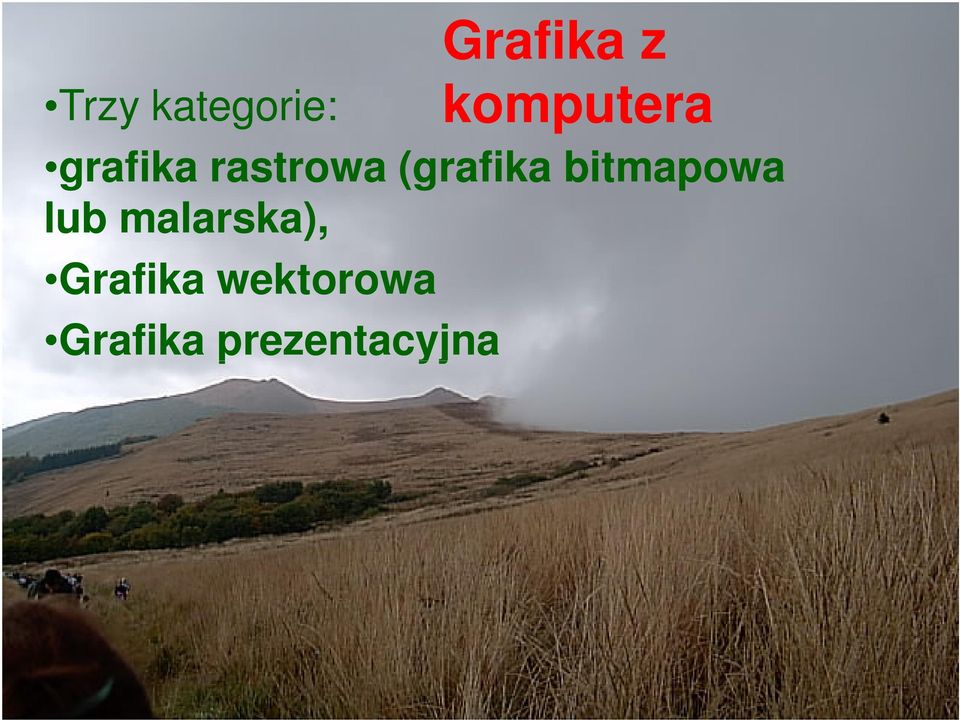

Trzy kategorie: Grafika z komputera. grafika rastrowa (grafika bitmapowa lub malarska), Grafika wektorowa Grafika prezentacyjna

Transkrypt

1 Grafika z komputera

2 Trzy kategorie: Grafika z komputera grafika rastrowa (grafika bitmapowa lub malarska), Grafika wektorowa Grafika prezentacyjna

3 Rozweselająca

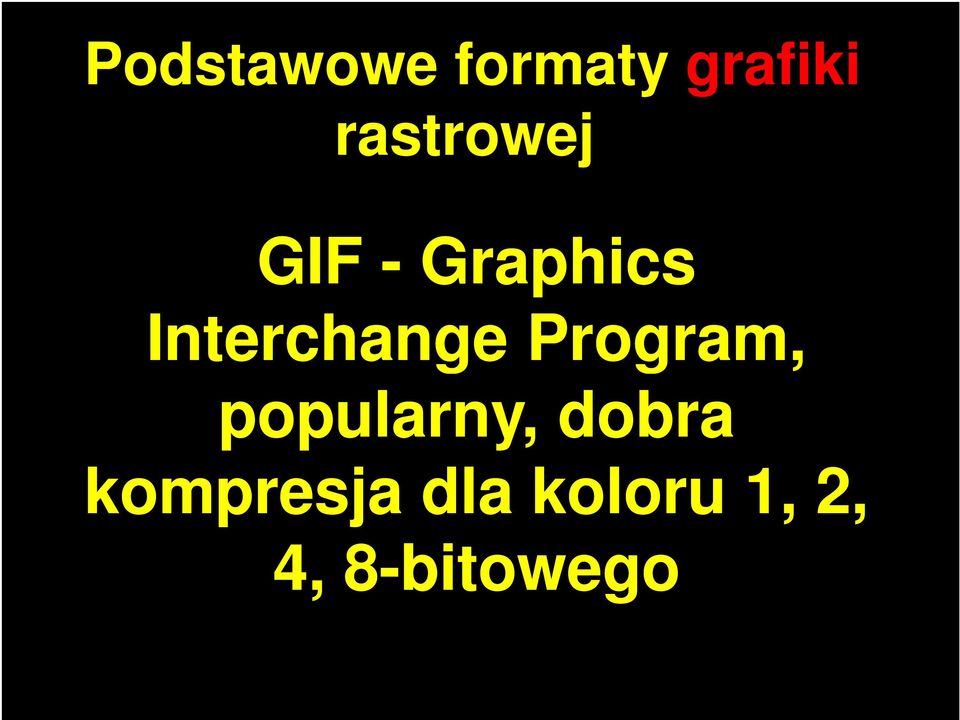

4 Podstawowe formaty grafiki rastrowej: GIF - Graphics Interchange Program, popularny, dobra kompresja dla koloru 1, 2, 4, 8-bitowego

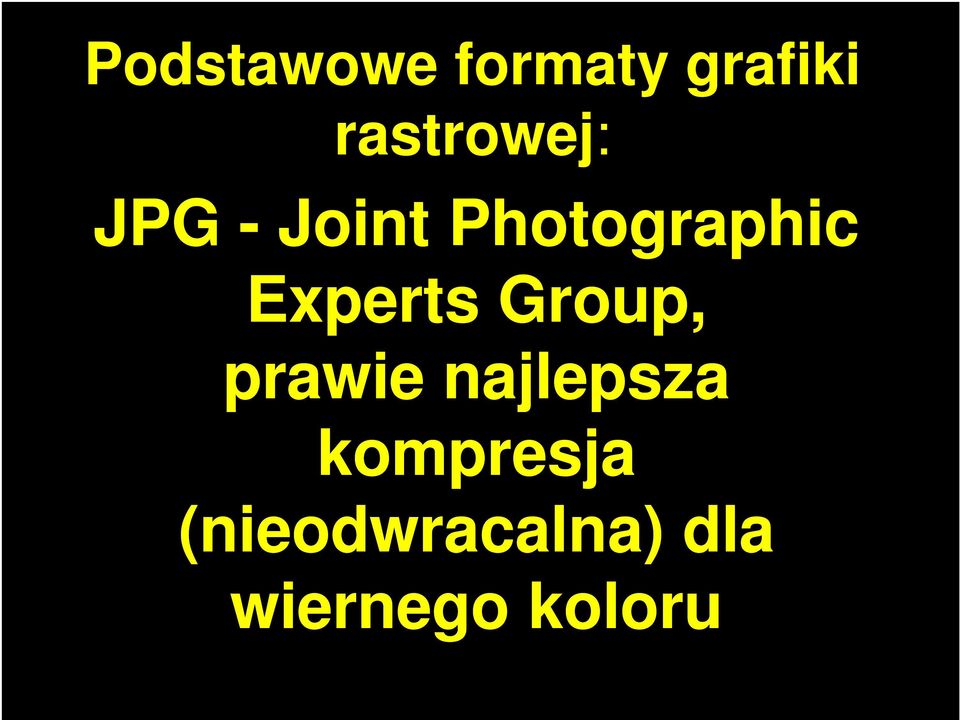

5 Podstawowe formaty grafiki rastrowej: JPG - Joint Photographic Experts Group, prawie najlepsza kompresja (nieodwracalna) dla wiernego koloru

6 Podstawowe formaty grafiki rastrowej: PCX kolorów, kompresja do 3 razy, stracił na popularności

7 Podstawowe formaty grafiki rastrowej: Inne spotykane formaty: PCD (Kodak, wysoka jakość), PNG (do WWW, kombinacja GIF i JPG),

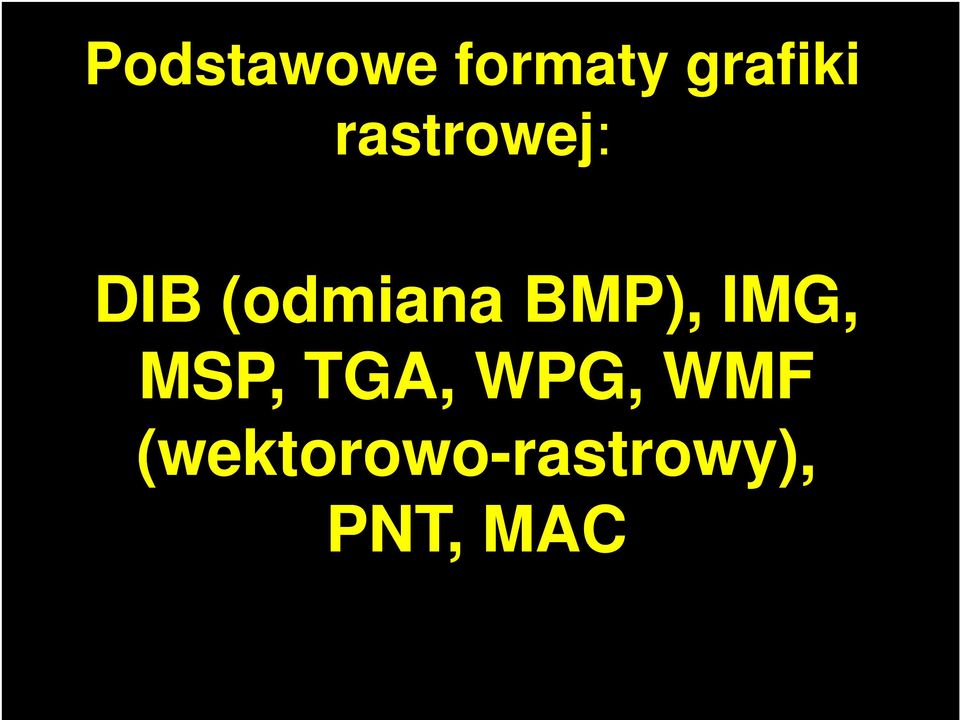

8 Podstawowe formaty grafiki rastrowej: DIB (odmiana BMP), IMG, MSP, TGA, WPG, WMF (wektorowo-rastrowy), rastrowy), PNT, MAC

9 Nowe formaty: Deja-Vu (firmy AT&T), 5-10x większa kompresja niż JPEG, dodatki do przeglądarek + niektórych programów graficznych.

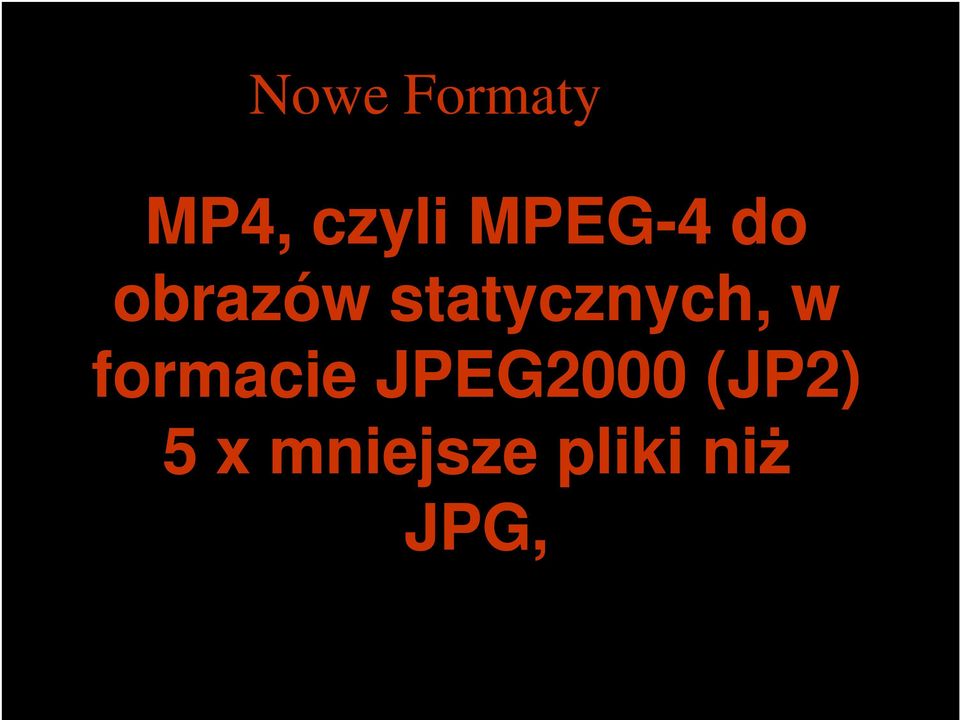

10 Nowe Formaty MP4, czyli MPEG-4 do obrazów statycznych, w formacie JPEG2000 (JP2) 5 x mniejsze pliki niż JPG,

11 Nowe Formaty 5 x mniejsze pliki niż JPG, powiększają się bez utraty jakości i zwiększania objętości, ale nadal odczuwamy brak narzędzi do łatwego oglądania/tworzenia grafiki w tym formacie.

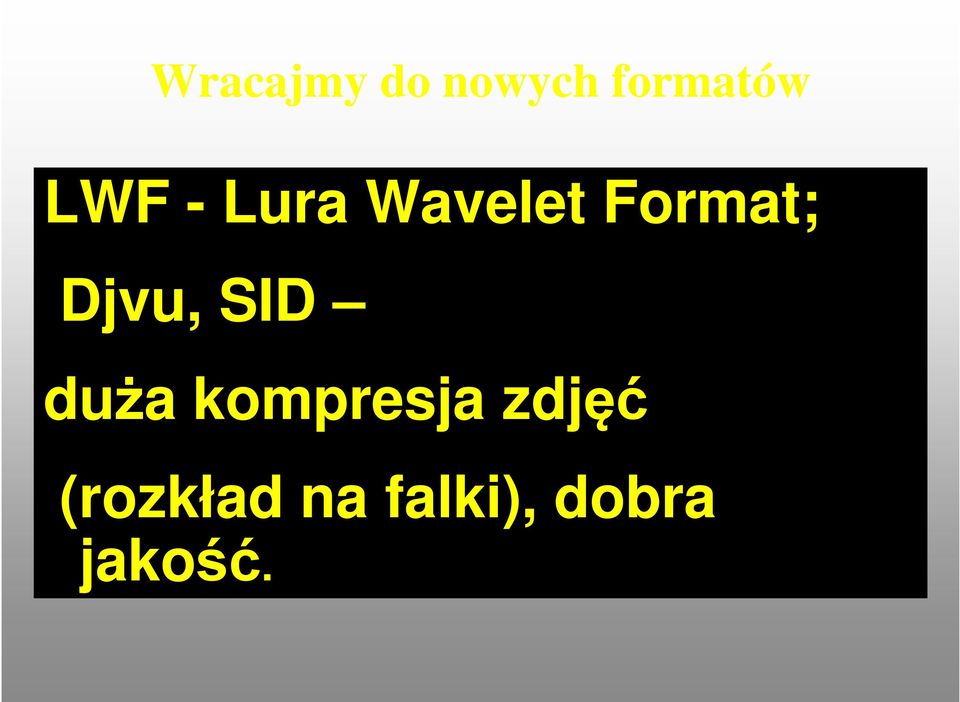

12 Wracajmy do nowych formatów LWF - Lura Wavelet Format; Djvu, SID duża kompresja zdjęć (rozkład na falki), dobra jakość.

13 Nowe formaty again Zdjęcie w formacie XGA, 1024x768 piksele, ma: BMP kb, TIF bez kompresji kb, z kompresją zip kb, LZW kb

14 Nowe formaty again Zdjęcie w formacie XGA, 1024x768 piksele, ma: PCX kb, PNG kb, GIF 256 kolorów kb, JPG - jakość 80% - 72 kb, jakość 60% - 57 kb (stopień kompresjii zależy od rodzaju zdjęcia).

15 Cechy Grafiki Wektorowej Grafika wektorowa jest zorientowana obiektowo.

16 Cechy Grafiki Wektorowej Grafika Wektorowa... Punkty kontrolne określające kształt krzywych, krzywe Beziera; odtworzenie krzywej wymaga rozwiązania układu równań i obliczenia położenia wszystkich jej punktów. wektorowa

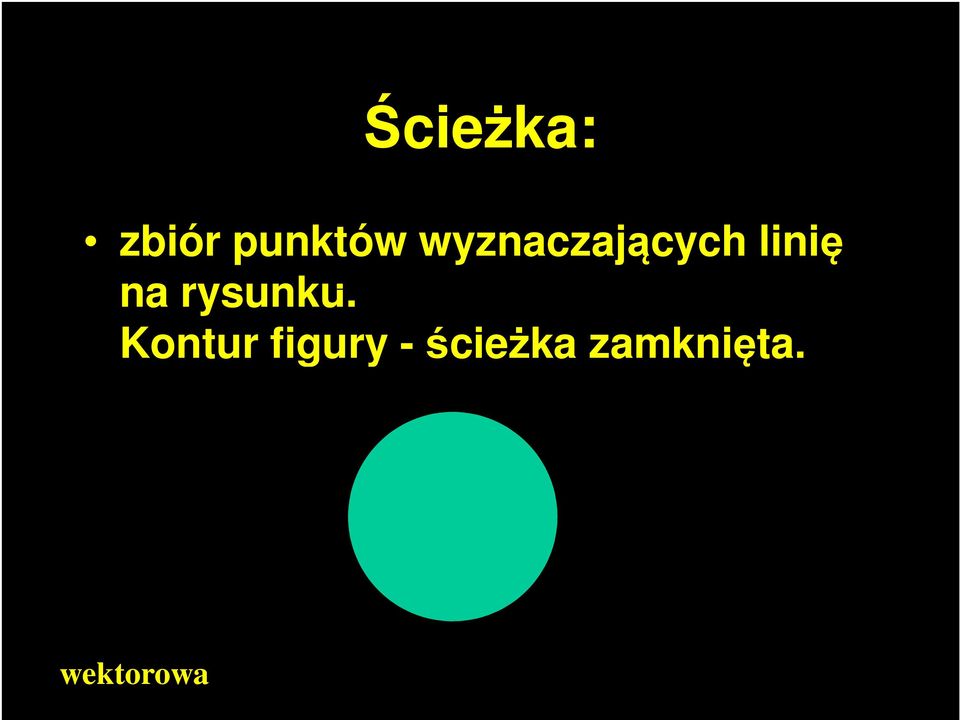

17 Ścieżka: zbiór punktów wyznaczających linię na rysunku. Kontur figury -ścieżka zamknięta. wektorowa

18 Warstwy - czyyliii połaczone grupy obiektów wektorowa

19 wektorowa Warstwy

20 wektorowa Warstwy

21 Warstwy Obiekty zamknięte są w obwiedniach nazywanych kopertami. Nałożenie koperty na jakiś obiekt może go zdeformować dopasowując do kształtu koperty, np. do gumowej powierzchni nadmuchanego wektorowa balonu.

22 Wypełnienia: jednolite, gradientowe czyli tonalne (ciągłe przejście od jednej barwy do drugiej w sposób liniowy, radialnie lub stożkowo), szrafury wektorowa

23 Wypełnienia: szrafury (wypełnienia kreskowane lub powtarzającym się wzorem) oraz tekstury (podobne do naturalnych lub sztucznych materiałów takich jak włókna tkaniny, powierzchnia cegły czy chmury). Tryb konturowy (wireframe), bez wypełnień i tekstur. wektorowa

24 Wypełnienia wektorowa

25 Wypełnienia wektorowa

26 Formaty graficzne: EPS (Encapsulated Postscript, najczęstszy format, ale niezbyt dobrze realizowany przez wiekszość programów, EPS dopuszcza nagłówki przechowujące obraz w formie rastrowej (zwykle w formacie TIF) przy niskiej rozdzielczości), wektorowa

27 Formaty graficzne WMF (Windows MetaFile), narzędzia tworzony przez do rysowania np. w MS-Office wektorowa

28 wektorowa Formaty Graficzne CDR (Corel Draw),

29 Formaty graficzne CGM (Computer Graphics Metafile, czyli metaplik grafiki komputerowej), wektorowa

30 Formaty Graficzne DRW (Micrografx Designer), PIC, PICT, wektorowa

31 Formaty graficzne DXF (głownie do CAD, rysunków. technicznych), HPGL - do ploterów wektorowa

32 Cechy grafiki prezentacyjnej Uproszczona grafika wektorowa. Rodzaje wykresów: prezentacyjna słupkowe (bar graph), warianty

33 prezentacyjna Rodzaje wykresów

37 Niesteeety!!!! skalowanie grafiki w MS- PowerPoint powoduje znaczne powiększenie plików! prezentacyjna

38 Programy grafiki rastrowej: PC-Paintbrush; Fractal Designs Painter

39 Obróbka kolorowych zdjęć: Photoshop, Picture Publisher Photostyler.

40 Obróbka kolorowych zdjęć: Retuszowanie, separacja barw i korekcja koloru; Kai's Power Tools (KPT) - program do efektów specjalnych. Khoros

41 Obróbka kolorowych zdjęć: Płynne przekształcanie (morphing i warping): AVS, ape, VDE, Iris Explorer, Khoros

42 Ciekawy program Genuine Fractals - pozwala na powiększanie zdjęć do drukowania bez utraty jakości!

43 Pakiet Corel WordPerfect Corel, część WordPerfect Corporation, potężny pakiet dla grafików ale dla amatorów za duży.

44 Przetwarzanie obrazu i wizualizacja danych Wizualizacji dużej ilości danych numerycznych: zamiana wartości liczbowych na położenia przestrzenne i mapy barw, tworzenie izopowierzchni. Mapy pogody pokazujące rozkład ciśnień (izobary).

45 Programowane Przetwarzanie obrazu i wizualizacja danych Dodawanie obiektów graficznych (wielościany, sfery, krzywe i powierzchnie) do obrazu. Praca interakcyjna lub zaprogramowanie sekwencji czynności w postaci makropoleceń.

46 Inne pożyteczne sposoby Grapher (wykresy płaskie) lub Surfer (wykresy przestrzenne). MapViewer (Golden Software, Inc.) - mapy cyfrowe

47 Inne pożyteczne sposoby TexCAD, PSTricks - rysowanie (raczej programowanie rysunków) w LaTeXu sharewarowy program GLE; Krak-Graph Graph.

48 Wracajmy do nowych formatów LWF - Lura Wavelet Format; Djvu, SID duża kompresja zdjęć (rozkład na falki), dobra jakość. Dr inż. H.P.Janecki

49 Nowe formaty again Zdjęcie w formacie XGA, 1024x768 piksele, ma: BMP kb, TIF bez kompresji kb, z kompresją zip kb, LZW kb PCX kb, PNG kb, GIF 256 kolorów kb, JPG - jakość 80% - 72 kb, jakość 60% - 57 kb (stopień kompresjii zależy od rodzaju zdjęcia).
