Uniparker N 5002-IS. Bez kolumn w przedniej części urządzenia. większa swoboda przy wjeżdżaniu. i wchodzeniu na platformę

Transkrypt

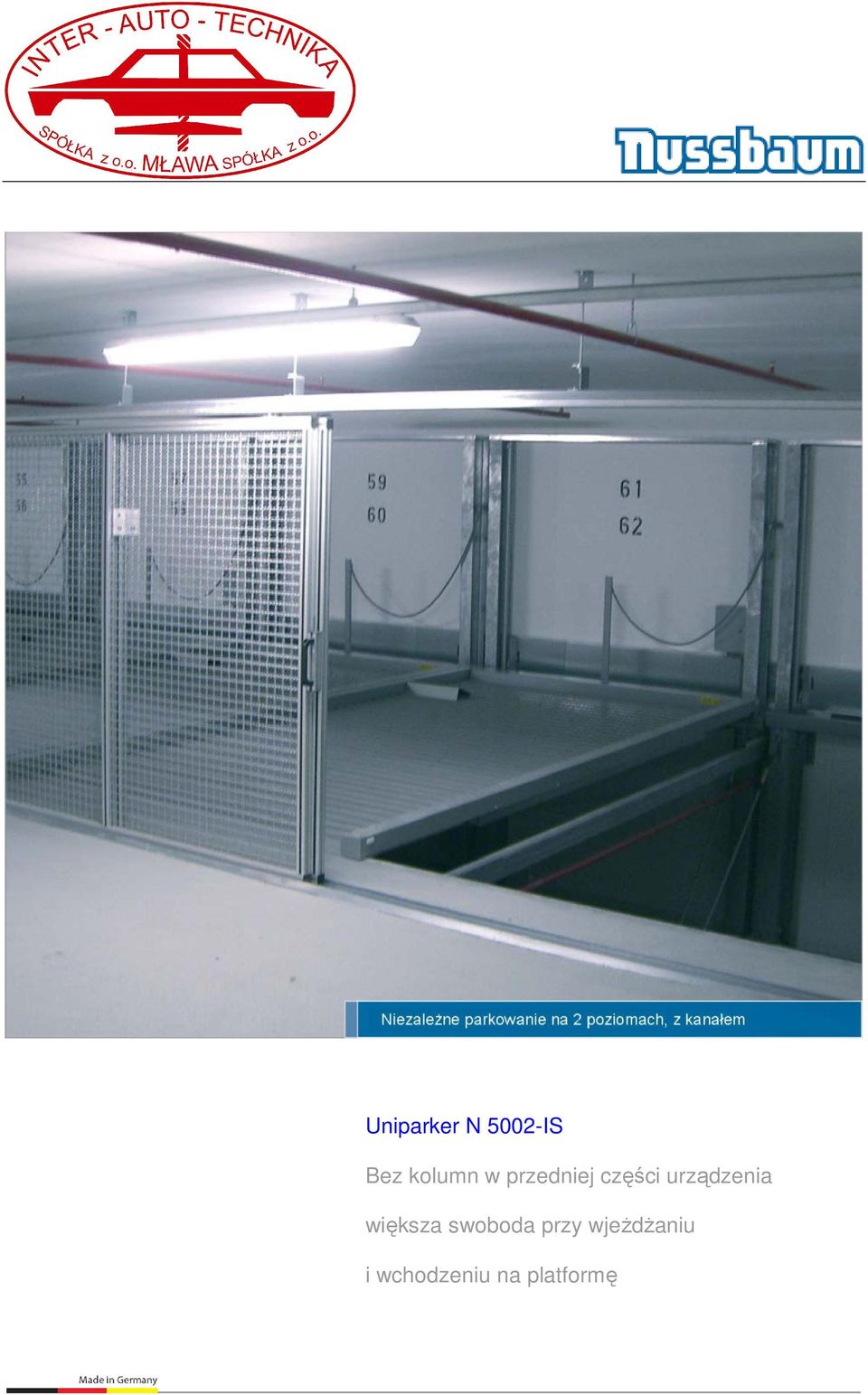

1 Uniparker N 5002-IS Bez kolumn w przedniej części urządzenia większa swoboda przy wjeżdżaniu i wchodzeniu na platformę

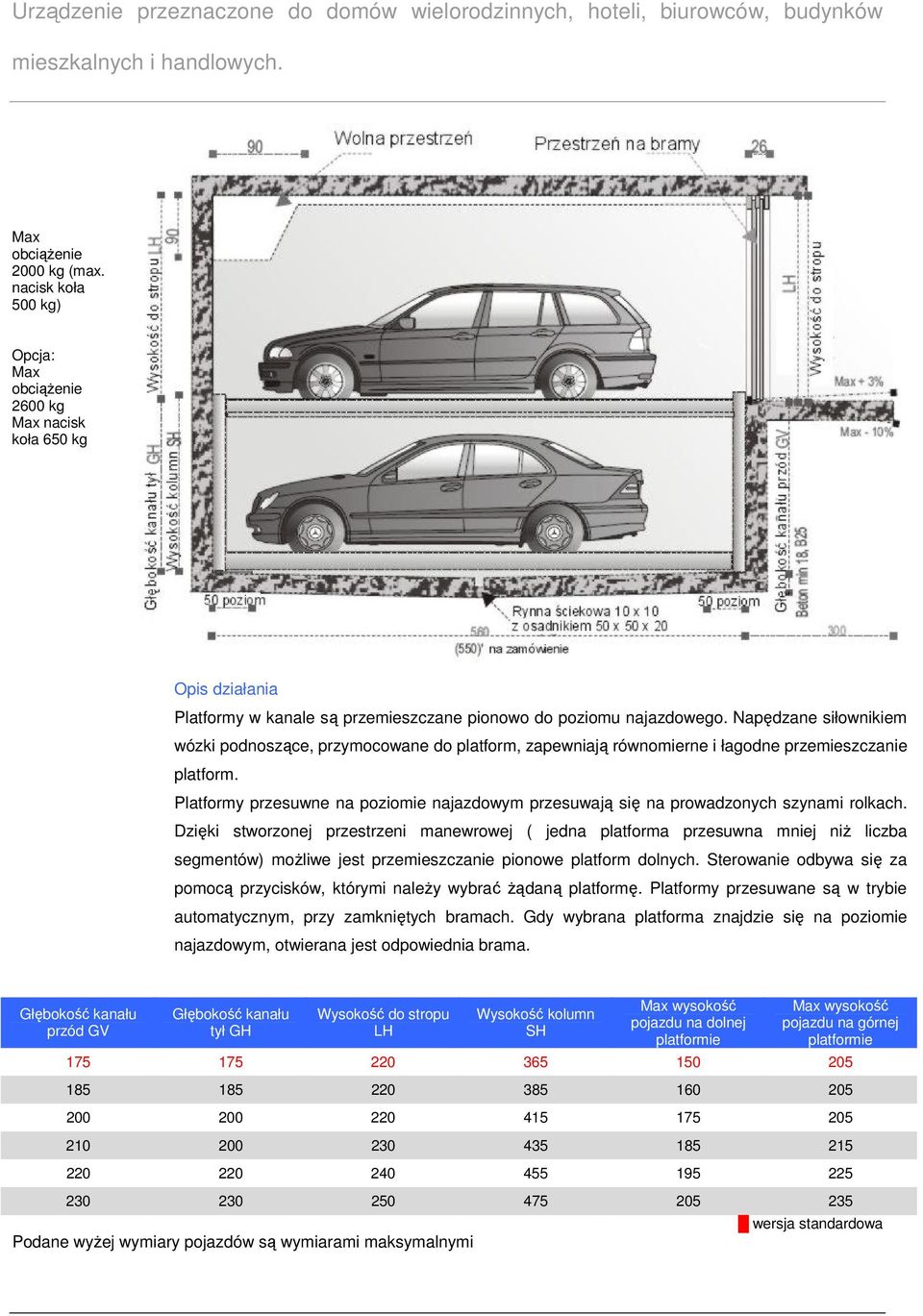

2 Urządzenie przeznaczone do domów wielorodzinnych, hoteli, biurowców, budynków mieszkalnych i handlowych. Max obciążenie 2000 kg (max. nacisk koła 500 kg) Opcja: Max obciążenie 2600 kg Max nacisk koła 650 kg Opis działania Platformy w kanale są przemieszczane pionowo do poziomu najazdowego. Napędzane siłownikiem wózki podnoszące, przymocowane do platform, zapewniają równomierne i łagodne przemieszczanie platform. Platformy przesuwne na poziomie najazdowym przesuwają się na prowadzonych szynami rolkach. Dzięki stworzonej przestrzeni manewrowej ( jedna platforma przesuwna mniej niż liczba segmentów) możliwe jest przemieszczanie pionowe platform dolnych. Sterowanie odbywa się za pomocą przycisków, którymi należy wybrać żądaną platformę. Platformy przesuwane są w trybie automatycznym, przy zamkniętych bramach. Gdy wybrana platforma znajdzie się na poziomie najazdowym, otwierana jest odpowiednia brama. Głębokość kanału przód GV Głębokość kanału tył GH Wysokość do stropu LH Wysokość kolumn SH Max wysokość pojazdu na dolnej platformie Max wysokość pojazdu na górnej platformie Podane wyżej wymiary pojazdów są wymiarami maksymalnymi wersja standardowa

3 System skonstruowano bez powszechnie stosowanych elementów nośnych jak np. łańcuchy itp. = Bezpośrednie przeniesienie obciążenia: mniej elementów ruchomych i wyższa niezawodność. Wymiary pojazdu Pojazd standardowy: max szerokość pojazdu 190 cm, ciężar 2000 kg, max nacisk koła 500 kg. Opcja : długość pojazdu do 520 cm, ciężar max kg, nacisk koła max. 650 kg. Szerokości, 3 segmenty, 5 miejsc parkingowych Zestawianie segmentów Najmniejsza konfiguracja to 2 segmenty dla 3 samochodów. Zestaw ten można dowolnie rozbudowywać. Zaleca się jednakże, by nie zestawiać więcej jak 13 segmentów dla 25 samochodów przy napędzie jednym agregatem Szerokość platformy Segment zewnętrzny B1 Segment wewnętrzny B2 Szerokość całkowita B przy x segmentach Zalety urządzenie Uniparker IS wersja standardowa Każdy segment wyposażony jest tylko w dwie kolumny w tylnej części platformy. W przedniej części nie ma żadnych kolumn, dzięki czemu umożliwiono wyraźnie łatwiejszy wjazd i wyjazd na platformy. Zagwarantowana jest stabilność urządzenia N 5003-IS. Obydwie tylne kolumny mocowane są ściany, dodatkowo zamontowany jest poziomy pręt, który przekazuje obciążenie z tylnej lewej i tylnej prawej kolumny dwóch sąsiednich segmentów do przedniej krawędzi kanału. Pręt mocowany jest pomiędzy segmentami. System IS wymaga znacząco mniej zabiegów konserwacyjnych w porównaniu z konkurencyjnymi rozwiązaniami. Niewątpliwym osiągnięciem firmy Nussbaum jest stworzenie urządzeń typu IS z niewielką ilością ruchomych, wymagających konserwacji części (liny, łańcuchy itp.).

4 Wyposażenie wchodzące w zakres dostawy Sterowanie Ekran dotykowy z przełącznikiem kluczowym, z wyłącznikiem awaryjnym, ze skróconą instrukcją obsługi i okablowaniem do agregatu. Agregat hydrauliczny Agregat napędowy Silencio wraz z przewodami hydraulicznymi i elektrycznymi do podłączenia do urządzenia. Agregat charakteryzuje się bardzo cichym działaniem, dzięki umieszczeniu zespołu motopompy w oleju. Elementy składowe Urządzenie z platformami przesuwnymi i miejscem manewrowym na poziomie najazdowym oraz z platformami podnoszonymi na poziomie dolnym i górnym. Komplet z napędem hydraulicznym i sterowaniem elektrycznym. Napęd platform 2 siłowniki hydrauliczne do platform podnoszonych, z bezpośrednim przeniesieniem obciążenia (bez lin i łańcuchów), platformy przesuwne napędzane elektrycznie. Szerokość platformy W standardowym wykonaniu szerokość platformy 230 cm, głębokość kanału 175 cm, wysokość do stropu od poziomu najazdowego 220 cm. Elementy zabezpieczające Kliny pozycjonujące pojazd na platformie Układ zabezpieczający przed opuszczeniem w przypadku pęknięcia przewodu hydraulicznego. Mocowanie urządzenia i agregatu za pomocą kotew, przewodów elektrycznych za pomocą kołków Bramy przesuwne Bramy przesuwne zabezpieczające przed wpadnięciem do kanału oraz poręcze zabezpieczające przed spadnięciem z platformy. (Uwaga: Wykonanie balustrad odgradzających przestrzeń roboczą wokół urządzenia należy do inwestora). Umieszczenie: W zależności od warunków lokalnych. Przeważnie w bezpośrednim sąsiedztwie tylnych kolumn urządzenia / siłowników. Wymiary: ok. 60 cm x 22 cm x 40 cm Z uwagi na czas reakcji zaleca się użycie jednego agregatu do sterowania max 10 segmentami. Ochrona przed korozją Ochrona przed korozją w wersji Classic blachy najazdowe ocynkowane wg DIN EN 10142/10143 Ochrona przed korozją w wersji Classic Plus ocynkowane blachy najazdowe i wózki boczne wg DIN EN 10142/10143 oraz powłoka ochronna na górze w technologii cynkowania proszkowego. (wg specyfiki lokalnej dostępne w dostawie i w ofercie). Blacha najazdowa Najazdy w wersji standardowej wykonane z blachy trapezowej, opcja p. wykonanie specjalne

5 Opcje wykonania Szerokość miejsca parkingowego Szerokość miejsca parkingowego 240 cm i 250 cm, zalecane dla wygody użytkowania. Ciężar samochodu Opcjonalny max. ciężar samochodu do 2600 kg Dodatkowa izolacja akustyczna Zestaw tłumiący spełniający wymagania DIN 4109 i poziom hałasu Rw 57 Pokrywa tłumiąca odgłosy powietrza. Blacha najazdowa Aluminiowa blacha ryflowana w strefie pieszej zwiększająca komfort przy wchodzeniu i najeżdżaniu na platformę. Układ hydrauliczny HLP olej stosowany przy ekstremalnych różnicach temperatur. Zabudowa bram Patrz szczegóły str. 7 Najazdy Wymagane przy montażu bram z tyłu za kolumnami, długość kanału musi wynosić min 560 cm. Zdalne sterowanie bram Zdalne sterowanie bram i/lub napęd automatyczny do bram przesuwnych. Chodnik Umieszczony po lewej stronie miejsca postojowego zapewniający wygodne wchodzenie na platformę. Ocynkowana blacha o grubości 1,5 mm, powierzchnia tłoczona. Chodnik jest przykręcony do blachy najazdowej, zabezpieczony przed korozją w wersji Classic lub Classic Plus. Wymiary: ok. 350 cm x 31/41 cm (dł. x szer.) Ochrona przed korozją Ochrona przed korozją w wersji Premium blachy najazdowe ocynkowane w całości wg DIN ISO 1461 Ochrona przed korozją w wersji Premium Plus blachy najazdowe ocynkowane w całości wg DIN ISO 1461 oraz powłoka ochronna na górze w technologii cynkowania proszkowego. Wskazówki: Zaleca się zawarcie umowy konserwacyjnej. Zaleca się regularne czyszczenie i konserwację urządzenia. Modem do Teleserwisu Zastosowany system sterowania zbudowany jest w technologii CAN-BUS i daje możliwość zdalnej konserwacji i serwisowania urządzenia. Dostawa obejmuje modem. W ten sposób możemy błyskawicznie, on-line połączyć się z urządzeniem, przeprowadzić jego analizę i w większości przypadków zapewnić jego stałą funkcjonalność. (po stronie inwestora: Modem/DSL z przyłączem Euro- DSL SO).

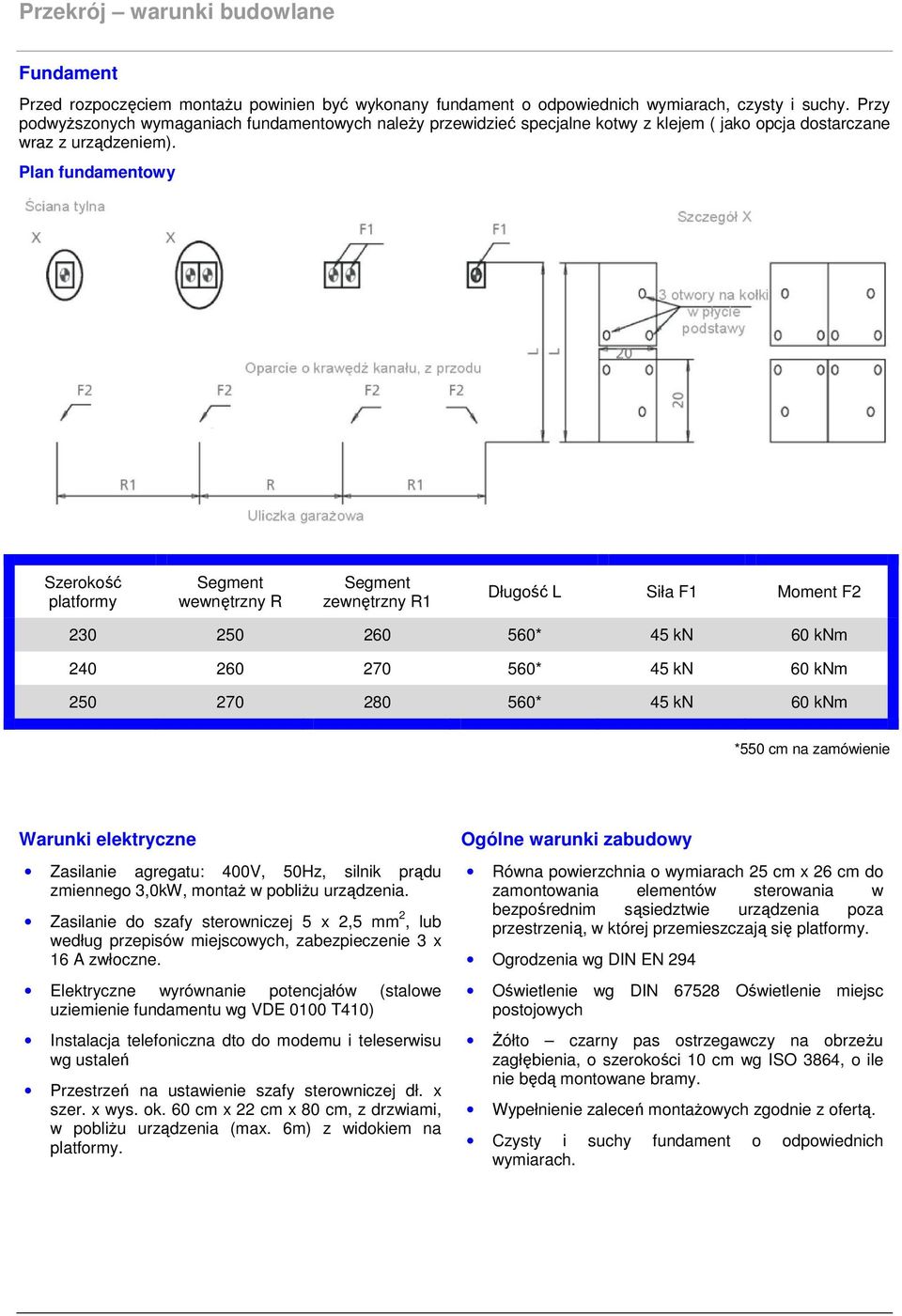

6 Przekrój warunki budowlane Fundament Przed rozpoczęciem montażu powinien być wykonany fundament o odpowiednich wymiarach, czysty i suchy. Przy podwyższonych wymaganiach fundamentowych należy przewidzieć specjalne kotwy z klejem ( jako opcja dostarczane wraz z urządzeniem). Plan fundamentowy Szerokość platformy Segment wewnętrzny R Segment zewnętrzny R1 Długość L Siła F1 Moment F * 45 kn 60 knm * 45 kn 60 knm * 45 kn 60 knm *550 cm na zamówienie Warunki elektryczne Zasilanie agregatu: 400V, 50Hz, silnik prądu zmiennego 3,0kW, montaż w pobliżu urządzenia. Zasilanie do szafy sterowniczej 5 x 2,5 mm 2, lub według przepisów miejscowych, zabezpieczenie 3 x 16 A zwłoczne. Elektryczne wyrównanie potencjałów (stalowe uziemienie fundamentu wg VDE 0100 T410) Instalacja telefoniczna dto do modemu i teleserwisu wg ustaleń Przestrzeń na ustawienie szafy sterowniczej dł. x szer. x wys. ok. 60 cm x 22 cm x 80 cm, z drzwiami, w pobliżu urządzenia (max. 6m) z widokiem na platformy. Ogólne warunki zabudowy Równa powierzchnia o wymiarach 25 cm x 26 cm do zamontowania elementów sterowania w bezpośrednim sąsiedztwie urządzenia poza przestrzenią, w której przemieszczają się platformy. Ogrodzenia wg DIN EN 294 Oświetlenie wg DIN Oświetlenie miejsc postojowych Żółto czarny pas ostrzegawczy na obrzeżu zagłębienia, o szerokości 10 cm wg ISO 3864, o ile nie będą montowane bramy. Wypełnienie zaleceń montażowych zgodnie z ofertą. Czysty i suchy fundament o odpowiednich wymiarach.

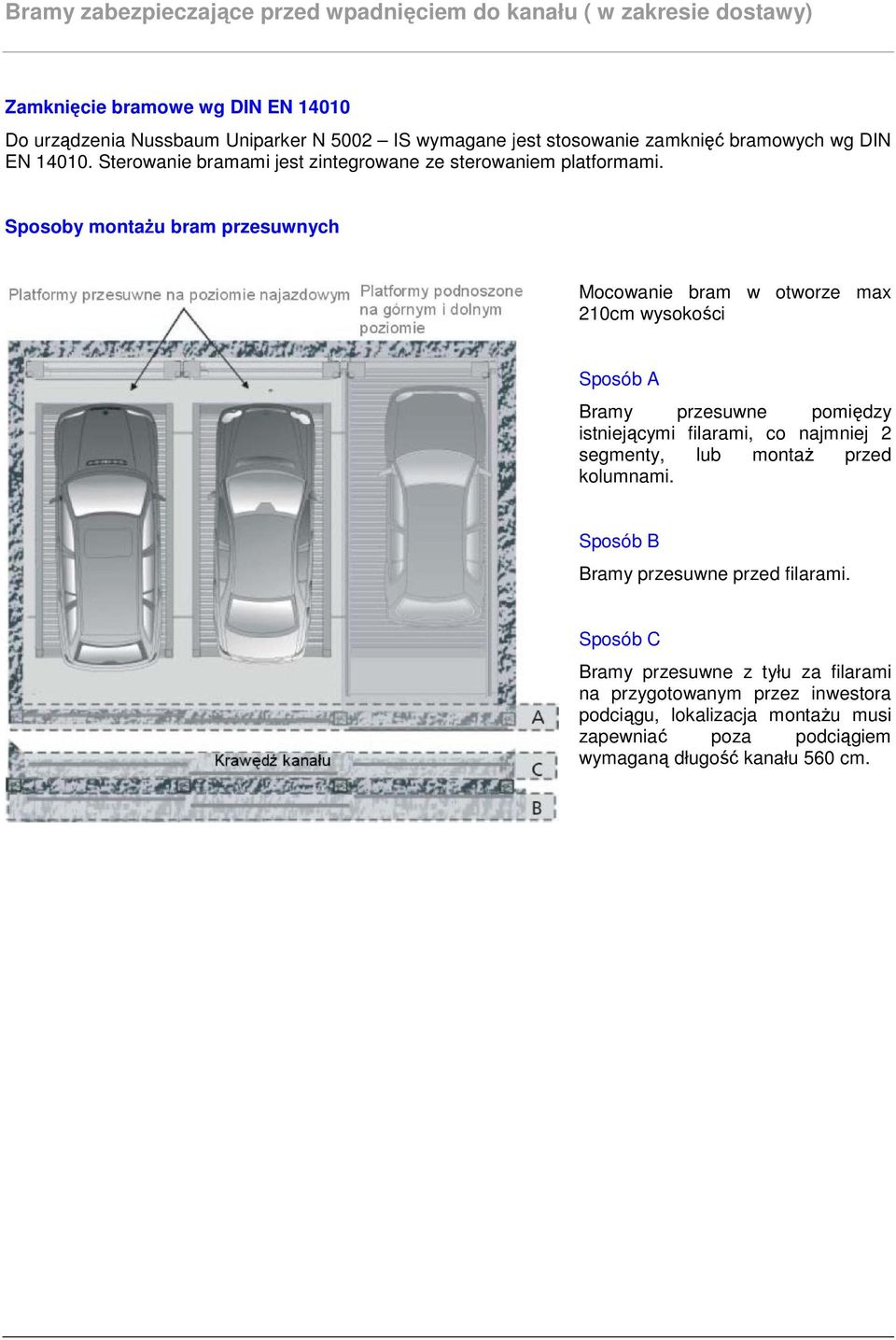

7 Bramy zabezpieczające przed wpadnięciem do kanału ( w zakresie dostawy) Zamknięcie bramowe wg DIN EN Do urządzenia Nussbaum Uniparker N 5002 IS wymagane jest stosowanie zamknięć bramowych wg DIN EN Sterowanie bramami jest zintegrowane ze sterowaniem platformami. Sposoby montażu bram przesuwnych Mocowanie bram w otworze max 210cm wysokości Sposób A Bramy przesuwne pomiędzy istniejącymi filarami, co najmniej 2 segmenty, lub montaż przed kolumnami. Sposób B Bramy przesuwne przed filarami. Sposób C Bramy przesuwne z tyłu za filarami na przygotowanym przez inwestora podciągu, lokalizacja montażu musi zapewniać poza podciągiem wymaganą długość kanału 560 cm.

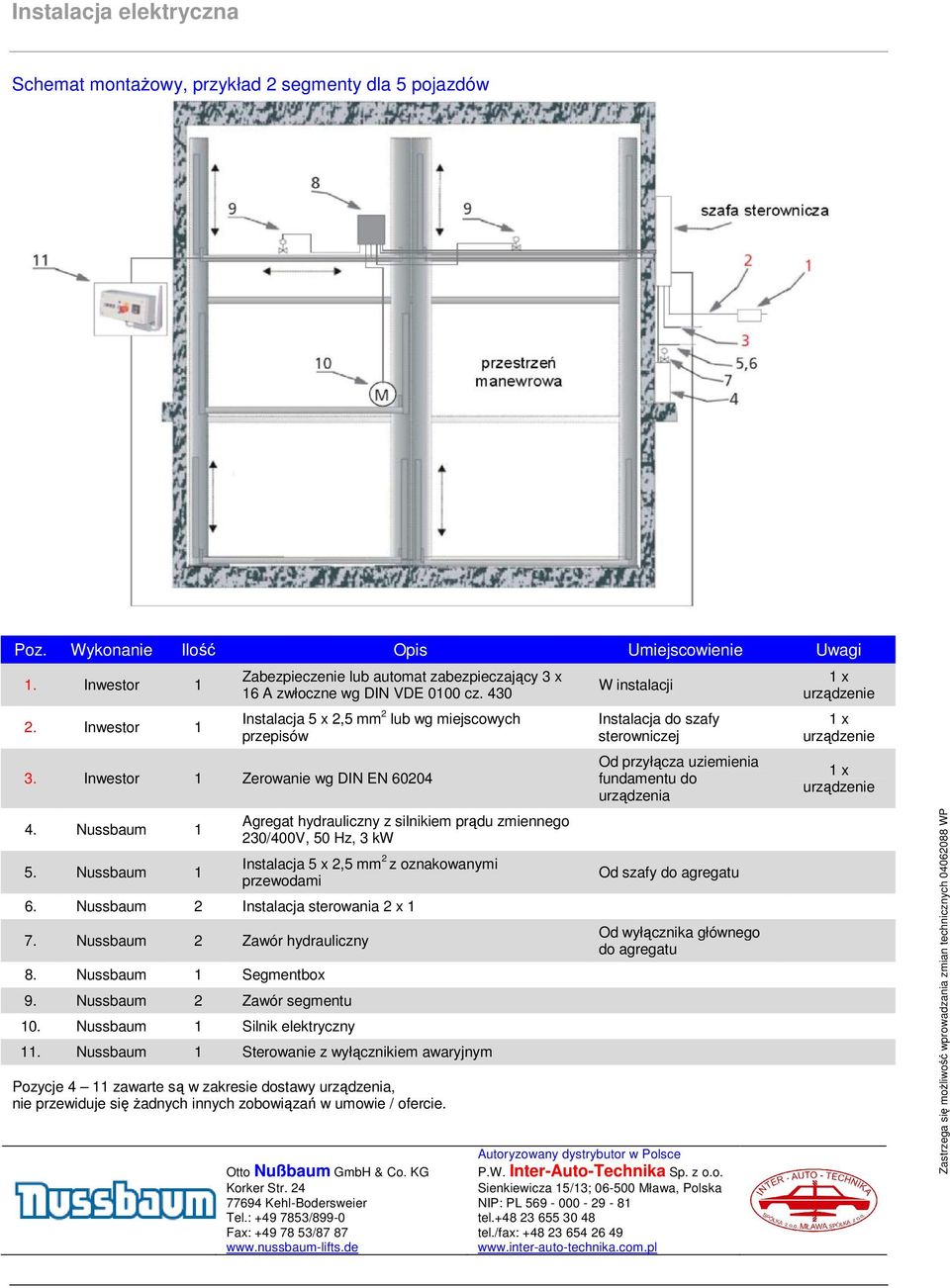

8 Instalacja elektryczna Schemat montażowy, przykład 2 segmenty dla 5 pojazdów Poz. Wykonanie Ilość Opis Umiejscowienie Uwagi 1. Inwestor 1 2. Inwestor 1 Zabezpieczenie lub automat zabezpieczający 3 x 16 A zwłoczne wg DIN VDE 0100 cz. 430 Instalacja 5 x 2,5 mm 2 lub wg miejscowych przepisów 3. Inwestor 1 Zerowanie wg DIN EN Nussbaum 1 5. Nussbaum 1 Agregat hydrauliczny z silnikiem prądu zmiennego 230/400V, 50 Hz, 3 kw Instalacja 5 x 2,5 mm 2 z oznakowanymi przewodami 6. Nussbaum 2 Instalacja sterowania 2 x 1 7. Nussbaum 2 Zawór hydrauliczny 8. Nussbaum 1 Segmentbox 9. Nussbaum 2 Zawór segmentu 10. Nussbaum 1 Silnik elektryczny 11. Nussbaum 1 Sterowanie z wyłącznikiem awaryjnym Pozycje 4 11 zawarte są w zakresie dostawy urządzenia, nie przewiduje się żadnych innych zobowiązań w umowie / ofercie. Otto Nußbaum GmbH & Co. KG Korker Str Kehl-Bodersweier Tel.: /899-0 Fax: / W instalacji Instalacja do szafy sterowniczej Od przyłącza uziemienia fundamentu do urządzenia Od szafy do agregatu Od wyłącznika głównego do agregatu Autoryzowany dystrybutor w Polsce P.W. Inter-Auto-Technika Sp. z o.o. Sienkiewicza 15/13; Mława, Polska NIP: PL tel tel./fax: x urządzenie 1 x urządzenie 1 x urządzenie Zastrzega się możliwość wprowadzania zmian technicznych WP
