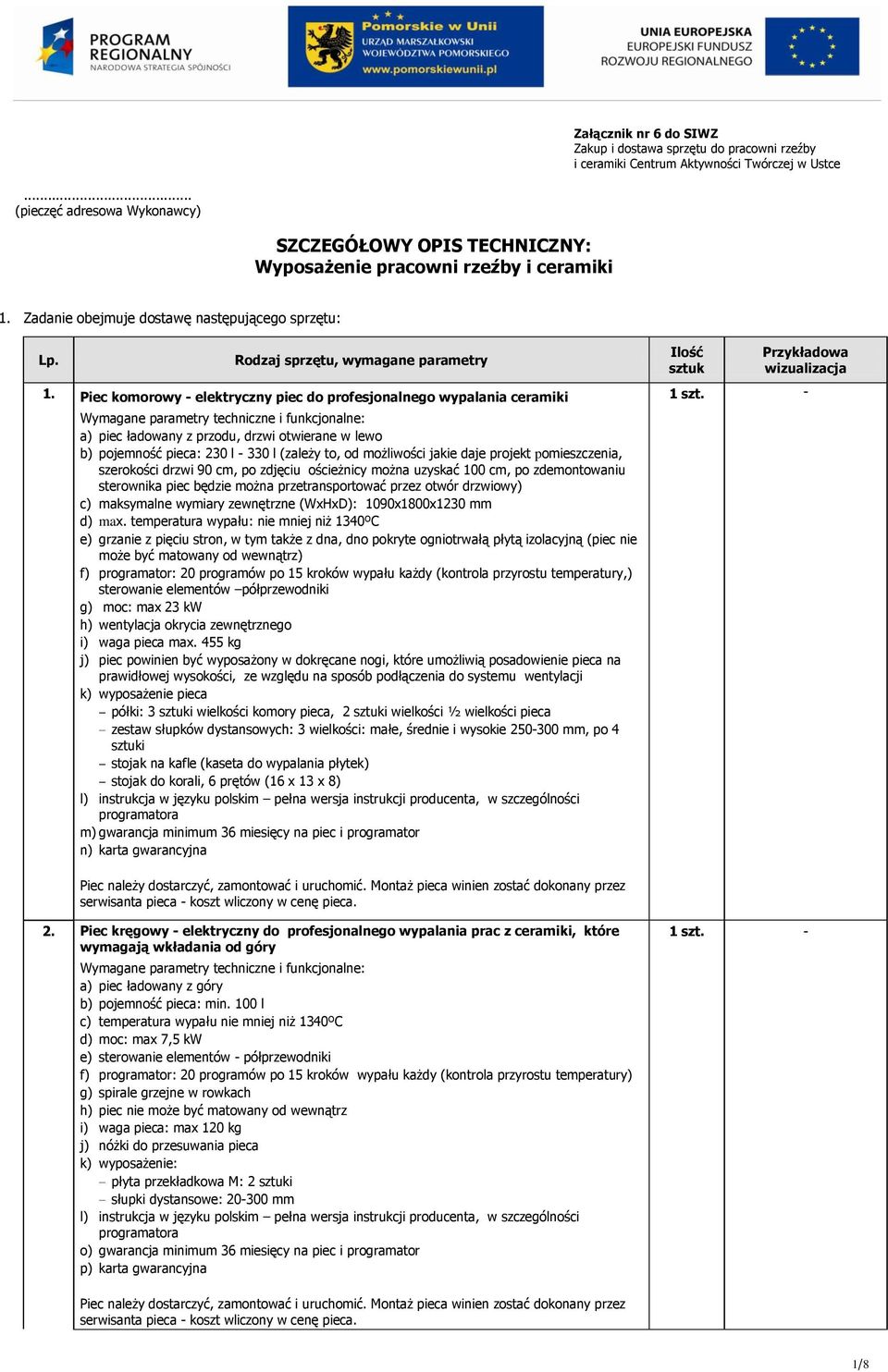

1 Załącznik nr 6 do SIWZ Zakup i dostawa sprzętu do pracowni rzeźby i ceramiki Centrum Aktywności Twórczej w Ustce... (pieczęć adresowa Wykonawcy) SZCZEGÓŁOWY OPIS TECHNICZNY: Wyposażenie pracowni rzeźby i ceramiki 1. Zadanie obejmuje dostawę następującego sprzętu: Lp. Rodzaj sprzętu, wymagane parametry 1. Piec komorowy - elektryczny piec do profesjonalnego wypalania ceramiki Wymagane parametry techniczne i funkcjonalne: a) piec ładowany z przodu, drzwi otwierane w lewo b) pojemność pieca: 230 l l (zależy to, od możliwości jakie daje projekt pomieszczenia, szerokości drzwi 90 cm, po zdjęciu ościeżnicy można uzyskać 100 cm, po zdemontowaniu sterownika piec będzie można przetransportować przez otwór drzwiowy) c) maksymalne wymiary zewnętrzne (WxHxD): 1090x1800x1230 mm d) max. temperatura wypału: nie mniej niż 1340ºC e) grzanie z pięciu stron, w tym także z dna, dno pokryte ogniotrwałą płytą izolacyjną (piec nie może być matowany od wewnątrz) f) programator: 20 programów po 15 kroków wypału każdy (kontrola przyrostu temperatury,) sterowanie elementów półprzewodniki g) moc: max 23 kw h) wentylacja okrycia zewnętrznego i) waga pieca max. 455 kg j) piec powinien być wyposażony w dokręcane nogi, które umożliwią posadowienie pieca na prawidłowej wysokości, ze względu na sposób podłączenia do systemu wentylacji k) wyposażenie pieca półki: 3 sztuki wielkości komory pieca, 2 sztuki wielkości ½ wielkości pieca zestaw słupków dystansowych: 3 wielkości: małe, średnie i wysokie mm, po 4 sztuki stojak na kafle (kaseta do wypalania płytek) stojak do korali, 6 prętów (16 x 13 x 8) l) instrukcja w języku polskim pełna wersja instrukcji producenta, w szczególności programatora m) gwarancja minimum 36 miesięcy na piec i programator n) karta gwarancyjna Ilość sztuk Przykładowa wizualizacja Piec należy dostarczyć, zamontować i uruchomić. Montaż pieca winien zostać dokonany przez serwisanta pieca - koszt wliczony w cenę pieca. 2. Piec kręgowy - elektryczny do profesjonalnego wypalania prac z ceramiki, które wymagają wkładania od góry Wymagane parametry techniczne i funkcjonalne: a) piec ładowany z góry b) pojemność pieca: min. 100 l c) temperatura wypału nie mniej niż 1340ºC d) moc: max 7,5 kw e) sterowanie elementów - półprzewodniki f) programator: 20 programów po 15 kroków wypału każdy (kontrola przyrostu temperatury) g) spirale grzejne w rowkach h) piec nie może być matowany od wewnątrz i) waga pieca: max 120 kg j) nóżki do przesuwania pieca k) wyposażenie: płyta przekładkowa M: 2 sztuki słupki dystansowe: mm l) instrukcja w języku polskim pełna wersja instrukcji producenta, w szczególności programatora o) gwarancja minimum 36 miesięcy na piec i programator p) karta gwarancyjna Piec należy dostarczyć, zamontować i uruchomić. Montaż pieca winien zostać dokonany przez serwisanta pieca - koszt wliczony w cenę pieca. 1/8

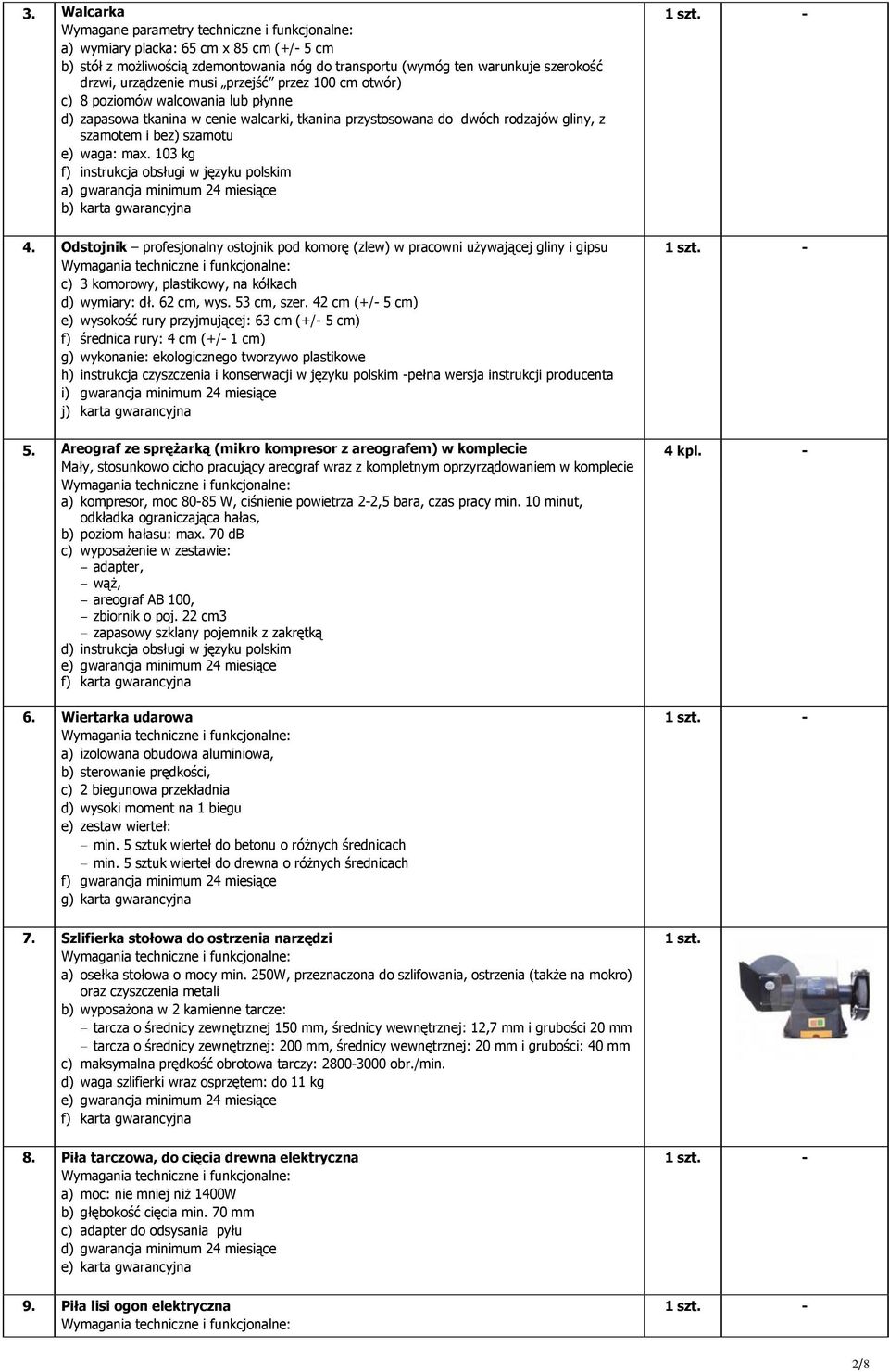

2 3. Walcarka Wymagane parametry techniczne i funkcjonalne: a) wymiary placka: 65 cm x 85 cm (+/- 5 cm b) stół z możliwością zdemontowania nóg do transportu (wymóg ten warunkuje szerokość drzwi, urządzenie musi przejść przez 100 cm otwór) c) 8 poziomów walcowania lub płynne d) zapasowa tkanina w cenie walcarki, tkanina przystosowana do dwóch rodzajów gliny, z szamotem i bez) szamotu e) waga: max. 103 kg f) instrukcja obsługi w języku polskim a) gwarancja minimum 24 miesiące b) karta gwarancyjna 4. Odstojnik profesjonalny ostojnik pod komorę (zlew) w pracowni używającej gliny i gipsu c) 3 komorowy, plastikowy, na kółkach d) wymiary: dł. 62 cm, wys. 53 cm, szer. 42 cm (+/- 5 cm) e) wysokość rury przyjmującej: 63 cm (+/- 5 cm) f) średnica rury: 4 cm (+/- 1 cm) g) wykonanie: ekologicznego tworzywo plastikowe h) instrukcja czyszczenia i konserwacji w języku polskim -pełna wersja instrukcji producenta i) gwarancja minimum 24 miesiące j) karta gwarancyjna 5. Areograf ze sprężarką (mikro kompresor z areografem) w komplecie Mały, stosunkowo cicho pracujący areograf wraz z kompletnym oprzyrządowaniem w komplecie a) kompresor, moc W, ciśnienie powietrza 2-2,5 bara, czas pracy min. 10 minut, odkładka ograniczająca hałas, b) poziom hałasu: max. 70 db c) wyposażenie w zestawie: adapter, wąż, areograf AB 100, zbiornik o poj. 22 cm3 zapasowy szklany pojemnik z zakrętką d) instrukcja obsługi w języku polskim e) gwarancja minimum 24 miesiące f) karta gwarancyjna 6. Wiertarka udarowa a) izolowana obudowa aluminiowa, b) sterowanie prędkości, c) 2 biegunowa przekładnia d) wysoki moment na 1 biegu e) zestaw wierteł: min. 5 sztuk wierteł do betonu o różnych średnicach min. 5 sztuk wierteł do drewna o różnych średnicach f) gwarancja minimum 24 miesiące g) karta gwarancyjna 7. Szlifierka stołowa do ostrzenia narzędzi a) osełka stołowa o mocy min. 250W, przeznaczona do szlifowania, ostrzenia (także na mokro) oraz czyszczenia metali b) wyposażona w 2 kamienne tarcze: tarcza o średnicy zewnętrznej 150 mm, średnicy wewnętrznej: 12,7 mm i grubości 20 mm tarcza o średnicy zewnętrznej: 200 mm, średnicy wewnętrznej: 20 mm i grubości: 40 mm c) maksymalna prędkość obrotowa tarczy: obr./min. d) waga szlifierki wraz osprzętem: do 11 kg e) gwarancja minimum 24 miesiące f) karta gwarancyjna 8. Piła tarczowa, do cięcia drewna elektryczna a) moc: nie mniej niż 1400W b) głębokość cięcia min. 70 mm c) adapter do odsysania pyłu d) gwarancja minimum 24 miesiące e) karta gwarancyjna 4 kpl Piła lisi ogon elektryczna 2/8

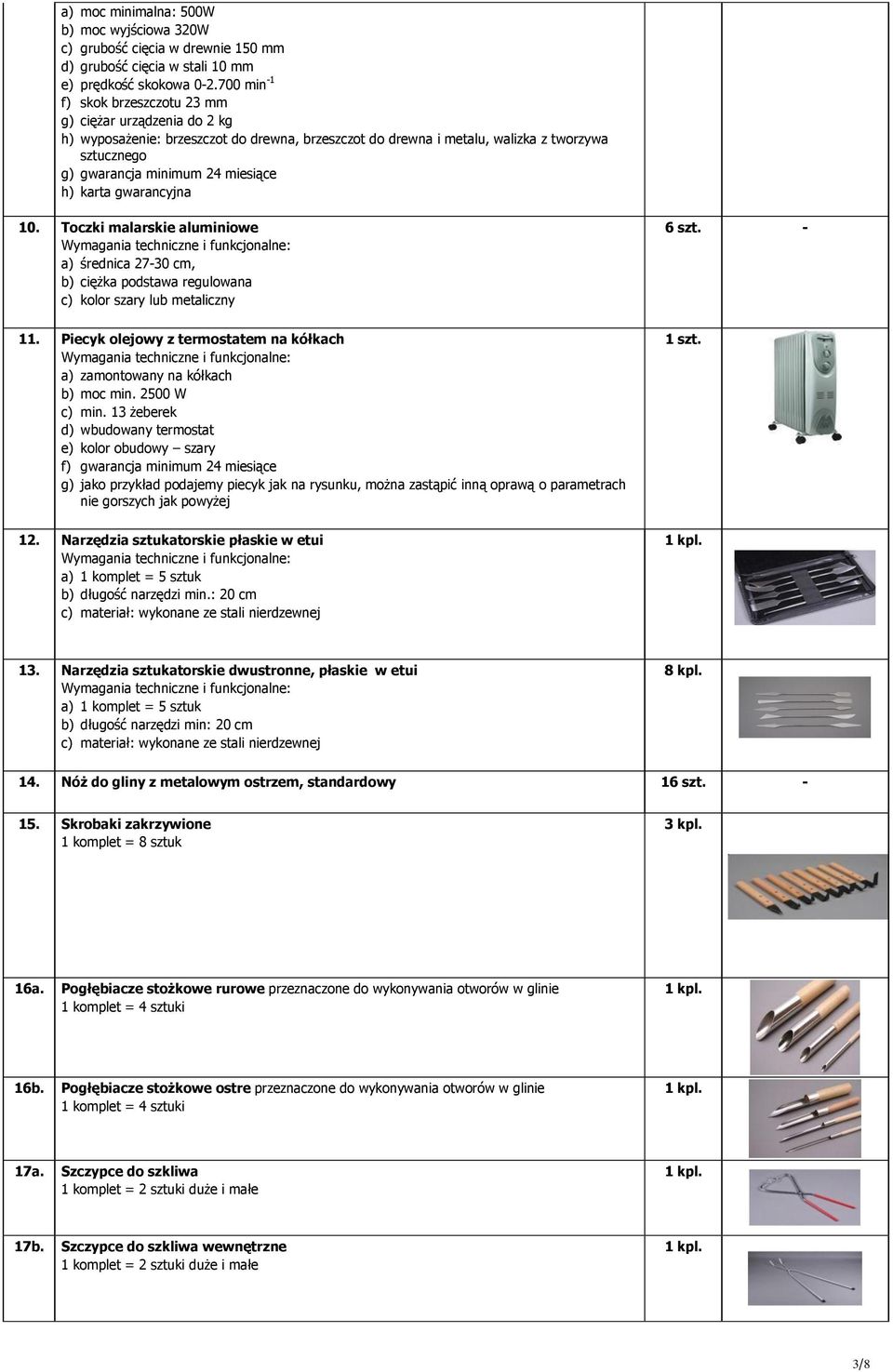

3 a) moc minimalna: 500W b) moc wyjściowa 320W c) grubość cięcia w drewnie 150 mm d) grubość cięcia w stali 10 mm e) prędkość skokowa min -1 f) skok brzeszczotu 23 mm g) ciężar urządzenia do 2 kg h) wyposażenie: brzeszczot do drewna, brzeszczot do drewna i metalu, walizka z tworzywa sztucznego g) gwarancja minimum 24 miesiące h) karta gwarancyjna 10. Toczki malarskie aluminiowe a) średnica cm, b) ciężka podstawa regulowana c) kolor szary lub metaliczny 6 szt Piecyk olejowy z termostatem na kółkach a) zamontowany na kółkach b) moc min W c) min. 13 żeberek d) wbudowany termostat e) kolor obudowy szary f) gwarancja minimum 24 miesiące g) jako przykład podajemy piecyk jak na rysunku, można zastąpić inną oprawą o parametrach nie gorszych jak powyżej 12. Narzędzia sztukatorskie płaskie w etui a) 1 komplet = 5 sztuk b) długość narzędzi min.: 20 cm c) materiał: wykonane ze stali nierdzewnej 13. Narzędzia sztukatorskie dwustronne, płaskie w etui a) 1 komplet = 5 sztuk b) długość narzędzi min: 20 cm c) materiał: wykonane ze stali nierdzewnej 8 kpl. 14. Nóż do gliny z metalowym ostrzem, standardowy 16 szt Skrobaki zakrzywione 1 komplet = 8 sztuk 3 kpl. 16a. Pogłębiacze stożkowe rurowe przeznaczone do wykonywania otworów w glinie 1 komplet = 4 sztuki 16b. Pogłębiacze stożkowe ostre przeznaczone do wykonywania otworów w glinie 1 komplet = 4 sztuki 17a. Szczypce do szkliwa 1 komplet = 2 sztuki duże i małe 17b. Szczypce do szkliwa wewnętrzne 1 komplet = 2 sztuki duże i małe 3/8

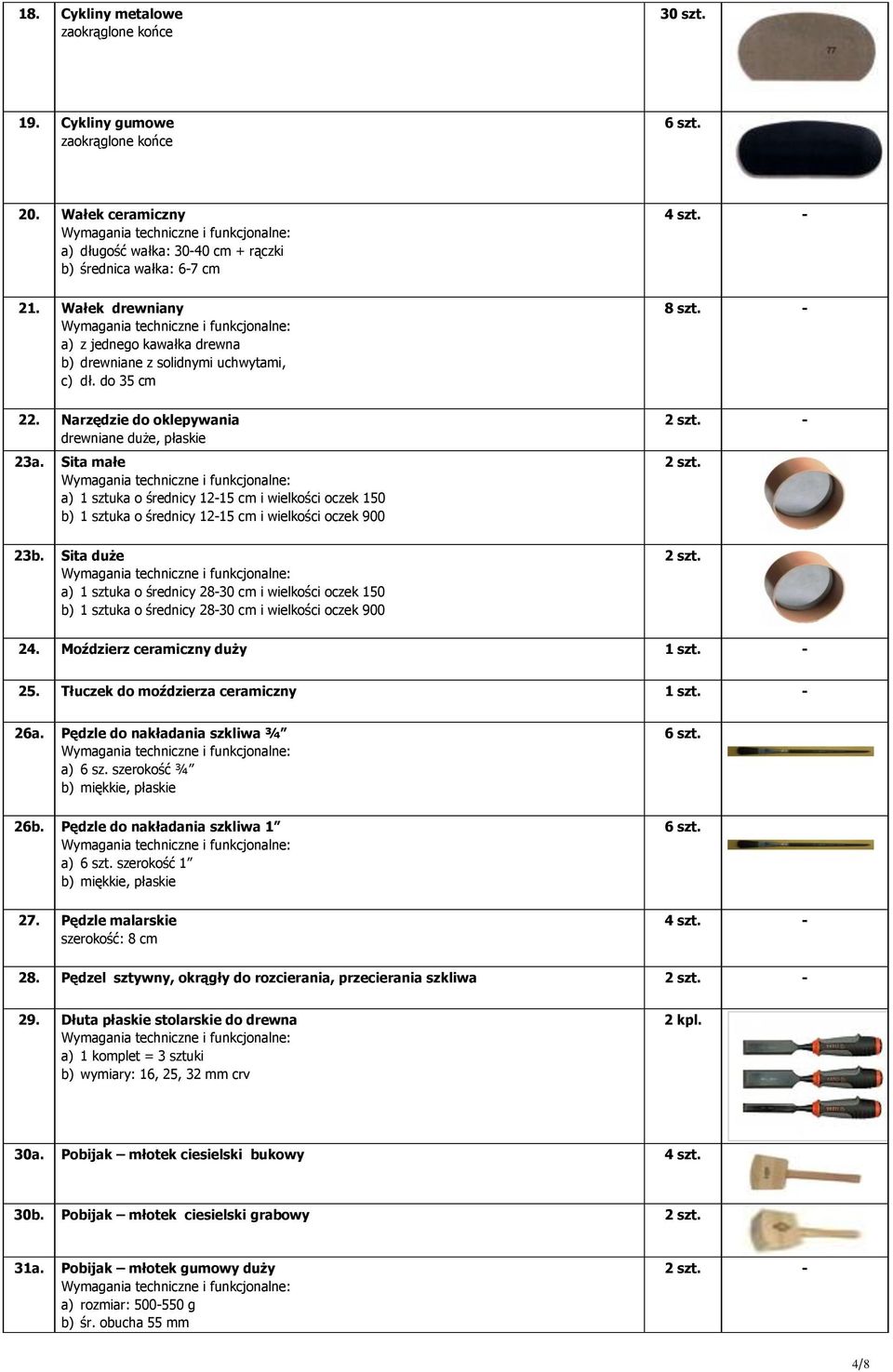

4 18. Cykliny metalowe zaokrąglone końce 30 szt. 19. Cykliny gumowe zaokrąglone końce 6 szt. 20. Wałek ceramiczny a) długość wałka: cm + rączki b) średnica wałka: 6-7 cm 21. Wałek drewniany a) z jednego kawałka drewna b) drewniane z solidnymi uchwytami, c) dł. do 35 cm 22. Narzędzie do oklepywania drewniane duże, płaskie 23a. Sita małe a) 1 sztuka o średnicy cm i wielkości oczek 150 b) 1 sztuka o średnicy cm i wielkości oczek b. Sita duże a) 1 sztuka o średnicy cm i wielkości oczek 150 b) 1 sztuka o średnicy cm i wielkości oczek szt Moździerz ceramiczny duży 25. Tłuczek do moździerza ceramiczny 26a. Pędzle do nakładania szkliwa ¾ a) 6 sz. szerokość ¾ b) miękkie, płaskie 26b. Pędzle do nakładania szkliwa 1 a) 6 szt. szerokość 1 b) miękkie, płaskie 6 szt. 6 szt. 27. Pędzle malarskie szerokość: 8 cm 28. Pędzel sztywny, okrągły do rozcierania, przecierania szkliwa Dłuta płaskie stolarskie do drewna a) 1 komplet = 3 sztuki b) wymiary: 16, 25, 32 mm crv 2 kpl. 30a. Pobijak młotek ciesielski bukowy 4 szt. 30b. Pobijak młotek ciesielski grabowy 31a. Pobijak młotek gumowy duży a) rozmiar: g b) śr. obucha 55 mm - 4/8

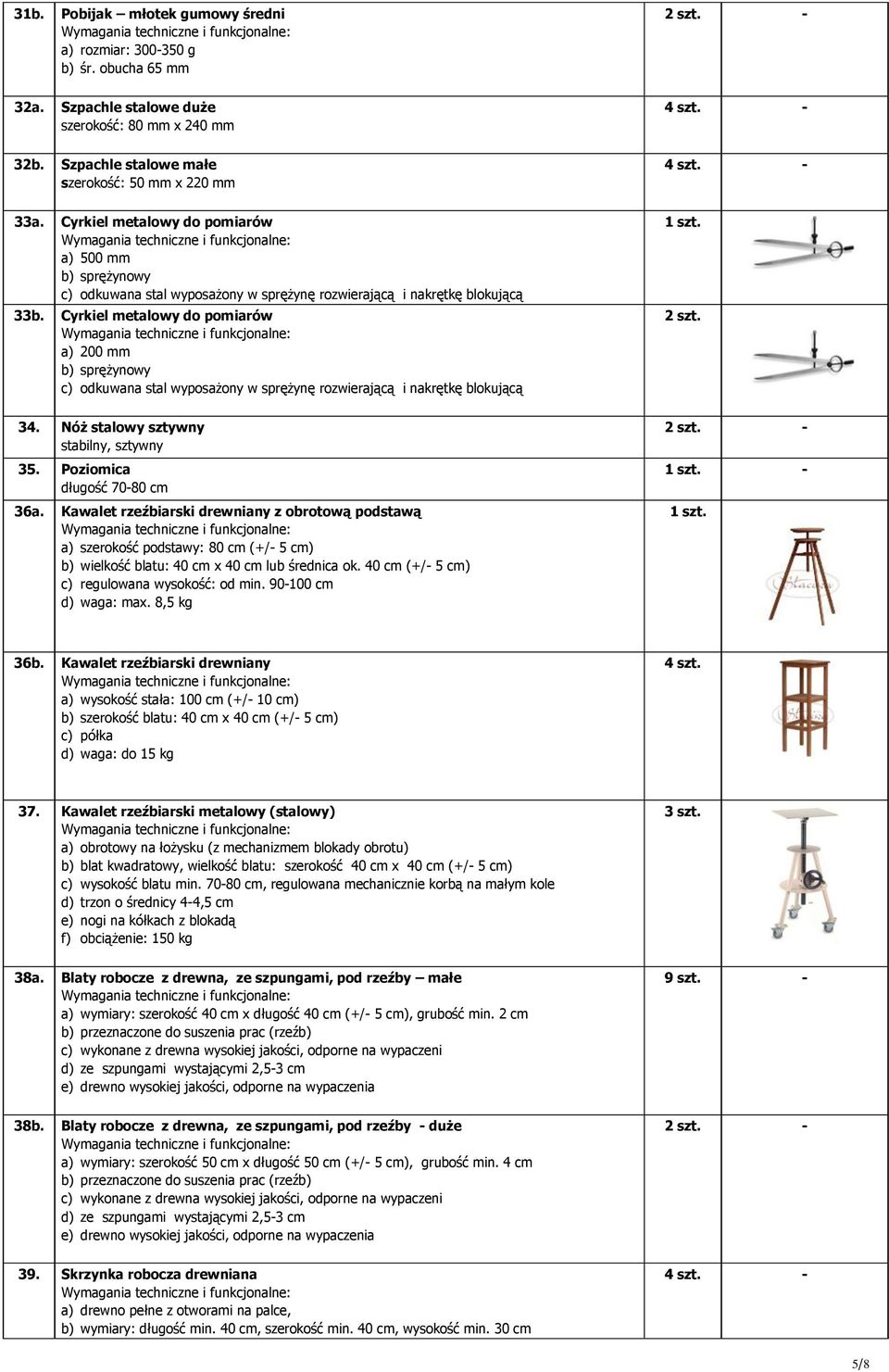

5 31b. Pobijak młotek gumowy średni a) rozmiar: g b) śr. obucha 65 mm - 32a. Szpachle stalowe duże szerokość: 80 mm x 240 mm 32b. Szpachle stalowe małe szerokość: 50 mm x 220 mm 33a. Cyrkiel metalowy do pomiarów a) 500 mm b) sprężynowy c) odkuwana stal wyposażony w sprężynę rozwierającą i nakrętkę blokującą 33b. Cyrkiel metalowy do pomiarów a) 200 mm b) sprężynowy c) odkuwana stal wyposażony w sprężynę rozwierającą i nakrętkę blokującą 34. Nóż stalowy sztywny stabilny, sztywny 35. Poziomica długość cm 36a. Kawalet rzeźbiarski drewniany z obrotową podstawą a) szerokość podstawy: 80 cm (+/- 5 cm) b) wielkość blatu: 40 cm x 40 cm lub średnica ok. 40 cm (+/- 5 cm) c) regulowana wysokość: od min cm d) waga: max. 8,5 kg - 36b. Kawalet rzeźbiarski drewniany a) wysokość stała: 100 cm (+/- 10 cm) b) szerokość blatu: 40 cm x 40 cm (+/- 5 cm) c) półka d) waga: do 15 kg 4 szt. 37. Kawalet rzeźbiarski metalowy (stalowy) a) obrotowy na łożysku (z mechanizmem blokady obrotu) b) blat kwadratowy, wielkość blatu: szerokość 40 cm x 40 cm (+/- 5 cm) c) wysokość blatu min cm, regulowana mechanicznie korbą na małym kole d) trzon o średnicy 4-4,5 cm e) nogi na kółkach z blokadą f) obciążenie: 150 kg 3 szt. 38a. Blaty robocze z drewna, ze szpungami, pod rzeźby małe a) wymiary: szerokość 40 cm x długość 40 cm (+/- 5 cm), grubość min. 2 cm b) przeznaczone do suszenia prac (rzeźb) c) wykonane z drewna wysokiej jakości, odporne na wypaczeni d) ze szpungami wystającymi 2,5-3 cm e) drewno wysokiej jakości, odporne na wypaczenia 9 szt. - 38b. Blaty robocze z drewna, ze szpungami, pod rzeźby - duże a) wymiary: szerokość 50 cm x długość 50 cm (+/- 5 cm), grubość min. 4 cm b) przeznaczone do suszenia prac (rzeźb) c) wykonane z drewna wysokiej jakości, odporne na wypaczeni d) ze szpungami wystającymi 2,5-3 cm e) drewno wysokiej jakości, odporne na wypaczenia Skrzynka robocza drewniana a) drewno pełne z otworami na palce, b) wymiary: długość min. 40 cm, szerokość min. 40 cm, wysokość min. 30 cm 5/8

6 40. Wózek dwu półkowy platformowy, magazynowy a) półka ze sklejki, b) wymiary platformy 80 cm x 50 cm, obciążenie 200 kg c) rączka składana 41. Drabinka aluminiowa 1 stopniowa z podestem 42. Wózek podręczny a) górna półka na wysokości cm b) szerokość: cm c) długość: cm 43. Kozioł drewniany a) wykonane z litego drewna b) stojak z półką c) możliwość regulacji kąta nachylenia blatu oraz wysokości blatu, d) wytrzymałe z litego drewna brzozowego, białe: e) wymiary: szer cm, gł cm f) wysokość: min. 71, max. 93 cm g) obciążenie 1 sztuki do 50 kg, czyli razem obciążenie 100 kg (minus waga blatu) 44. Kozioł stalowy a) kolor biały b) wymiary: szer cm, gł cm, wys cm c) obciążenie 1 sztuki do 50 kg d) dodatkowo na wyposażeniu oryginalne śruby producenta do przykręcenia blatów laminatowych 10 szt. 24 szt. 45. Blat laminowany a) blat laminowani dwustronny, biały z jednej strony, a szary z drugiej strony, z drewnianą krawędzią b) wymiary: długość cm, szerokość cm, grubość min. 3,8 cm c) laminat melaminowy, tworzywo polipropylenowe, zbrojone d) odporny na wilgoć, zarysowanie, temperaturę, wysokowytrzymały 46. Blat drewniany z litego drewna duży a) drewno lite, wysokiej jakości, brzoza b) olejowane, c) wymiary: długość cm, szerokość cm, grubość min. 3,8 cm 10 szt. - 5 szt Blat drewniany z litego drewna mały a) drewno lite, wysokiej jakości, brzoza b) olejowane, c) wymiary: długość cm, szerokość cm, grubość min. 3,8 cm 3 szt Statyw rzeźbiarski a) kulowy b) uniwersalny statyw obrotowy c) pełna regulacja kąta nachylenia d) wytrzymałość na duże naprężenia 49a. Kosz metalowy z pokrywą mały a) przeznaczenie do miejsc o dużej wilgotności, b) materiał: stal + epoksydowo/poliestrowa powłoka proszkowa c) pojemność: litrów d) średnica: cm e) wysokość: cm 8 szt. 6/8

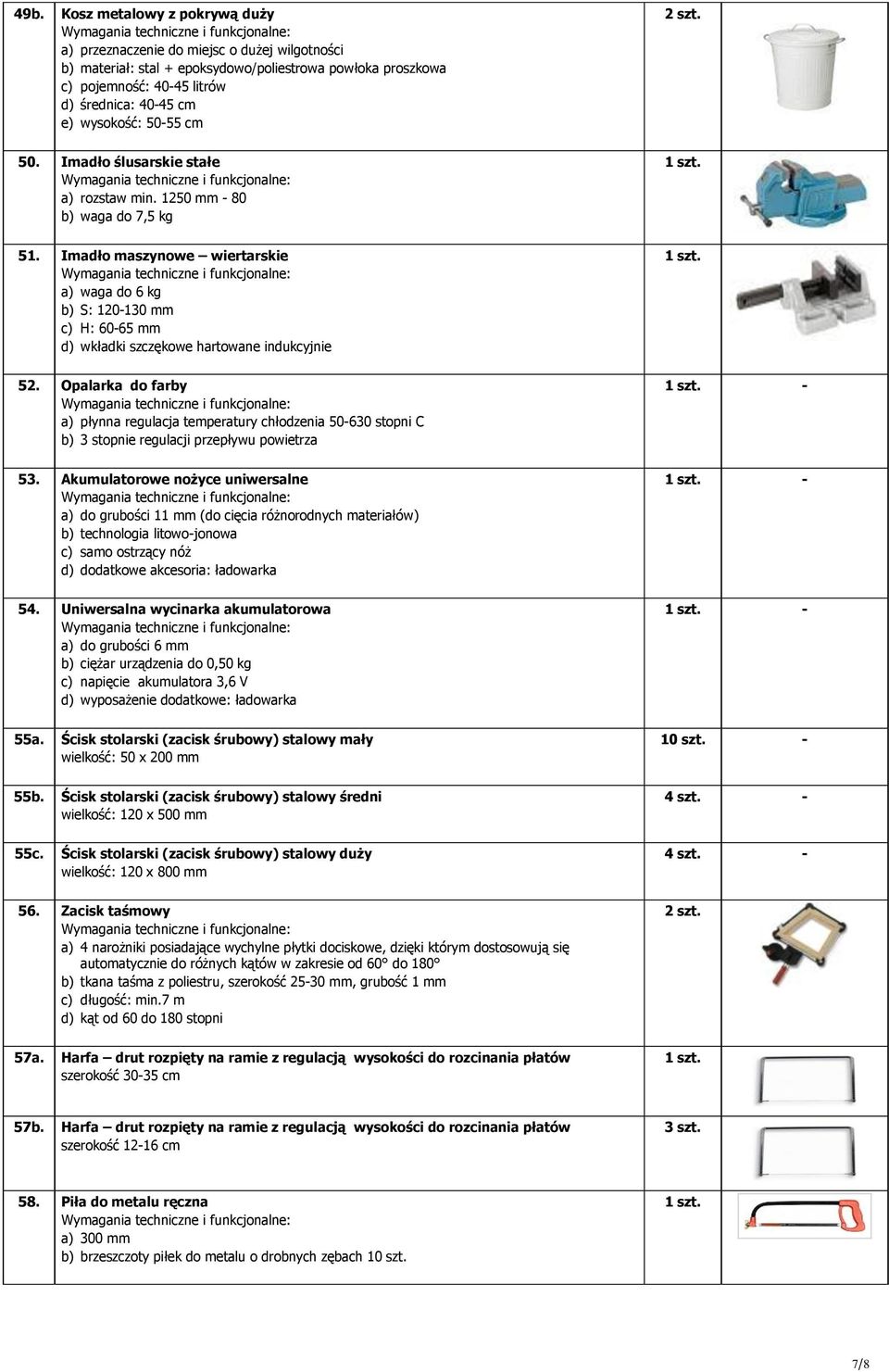

7 49b. Kosz metalowy z pokrywą duży a) przeznaczenie do miejsc o dużej wilgotności b) materiał: stal + epoksydowo/poliestrowa powłoka proszkowa c) pojemność: litrów d) średnica: cm e) wysokość: cm 50. Imadło ślusarskie stałe a) rozstaw min mm - 80 b) waga do 7,5 kg 51. Imadło maszynowe wiertarskie a) waga do 6 kg b) S: mm c) H: mm d) wkładki szczękowe hartowane indukcyjnie 52. Opalarka do farby a) płynna regulacja temperatury chłodzenia stopni C b) 3 stopnie regulacji przepływu powietrza 53. Akumulatorowe nożyce uniwersalne a) do grubości 11 mm (do cięcia różnorodnych materiałów) b) technologia litowo-jonowa c) samo ostrzący nóż d) dodatkowe akcesoria: ładowarka 54. Uniwersalna wycinarka akumulatorowa a) do grubości 6 mm b) ciężar urządzenia do 0,50 kg c) napięcie akumulatora 3,6 V d) wyposażenie dodatkowe: ładowarka 55a. Ścisk stolarski (zacisk śrubowy) stalowy mały wielkość: 50 x 200 mm 10 szt. - 55b. Ścisk stolarski (zacisk śrubowy) stalowy średni wielkość: 120 x 500 mm 55c. Ścisk stolarski (zacisk śrubowy) stalowy duży wielkość: 120 x 800 mm 56. Zacisk taśmowy a) 4 narożniki posiadające wychylne płytki dociskowe, dzięki którym dostosowują się automatycznie do różnych kątów w zakresie od 60 do 180 b) tkana taśma z poliestru, szerokość mm, grubość 1 mm c) długość: min.7 m d) kąt od 60 do 180 stopni 57a. Harfa drut rozpięty na ramie z regulacją wysokości do rozcinania płatów szerokość cm 57b. Harfa drut rozpięty na ramie z regulacją wysokości do rozcinania płatów szerokość cm 3 szt. 58. Piła do metalu ręczna a) 300 mm b) brzeszczoty piłek do metalu o drobnych zębach 10 szt. 7/8

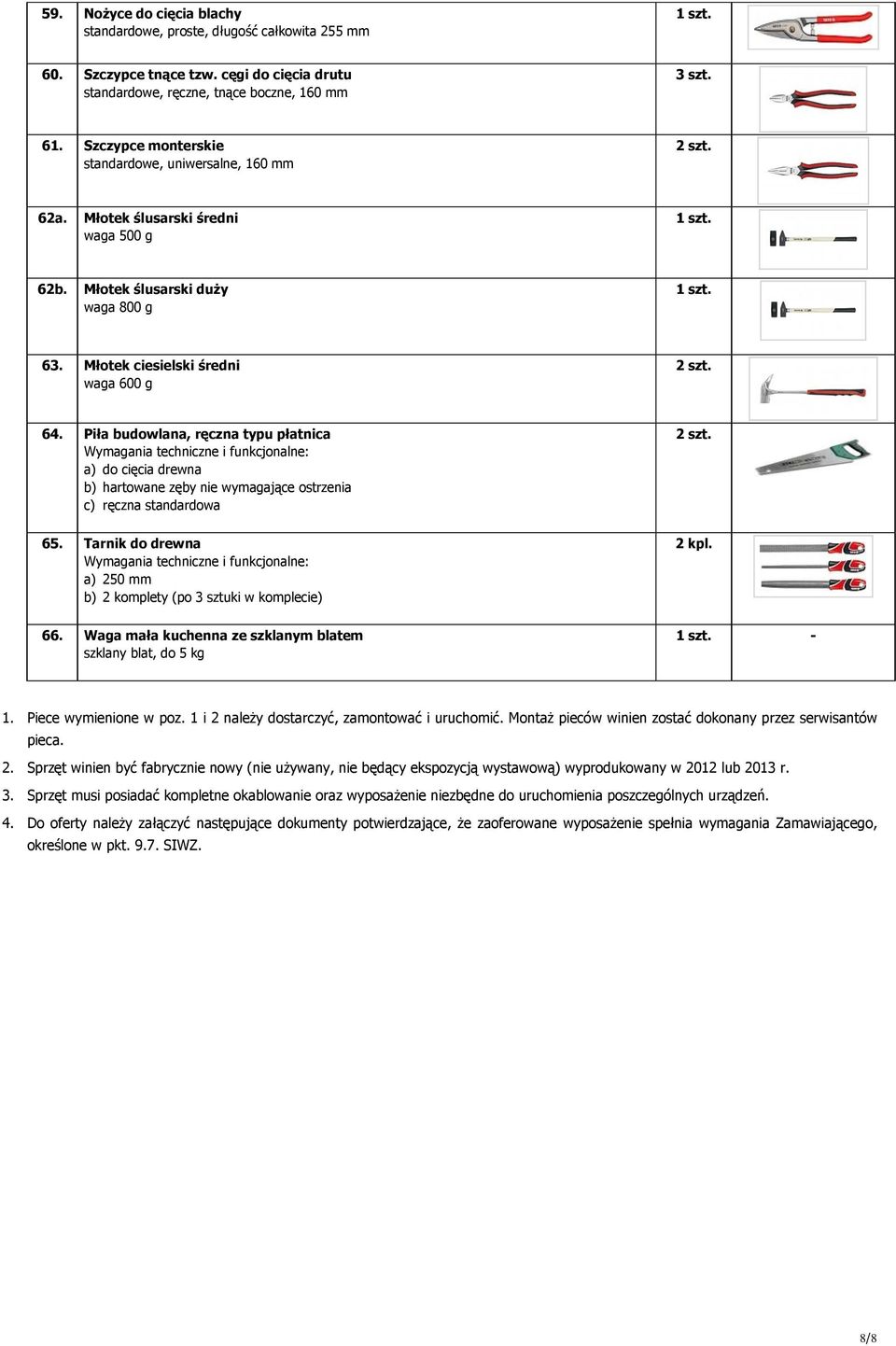

8 59. Nożyce do cięcia blachy standardowe, proste, długość całkowita 255 mm 60. Szczypce tnące tzw. cęgi do cięcia drutu standardowe, ręczne, tnące boczne, 160 mm 3 szt. 61. Szczypce monterskie standardowe, uniwersalne, 160 mm 62a. Młotek ślusarski średni waga 500 g 62b. Młotek ślusarski duży waga 800 g 63. Młotek ciesielski średni waga 600 g 64. Piła budowlana, ręczna typu płatnica a) do cięcia drewna b) hartowane zęby nie wymagające ostrzenia c) ręczna standardowa 65. Tarnik do drewna a) 250 mm b) 2 komplety (po 3 sztuki w komplecie) 2 kpl. 66. Waga mała kuchenna ze szklanym blatem szklany blat, do 5 kg 1. Piece wymienione w poz. 1 i 2 należy dostarczyć, zamontować i uruchomić. Montaż pieców winien zostać dokonany przez serwisantów pieca. 2. Sprzęt winien być fabrycznie nowy (nie używany, nie będący ekspozycją wystawową) wyprodukowany w 2012 lub 2013 r. 3. Sprzęt musi posiadać kompletne okablowanie oraz wyposażenie niezbędne do uruchomienia poszczególnych urządzeń. 4. Do oferty należy załączyć następujące dokumenty potwierdzające, że zaoferowane wyposażenie spełnia wymagania Zamawiającego, określone w pkt SIWZ. 8/8
