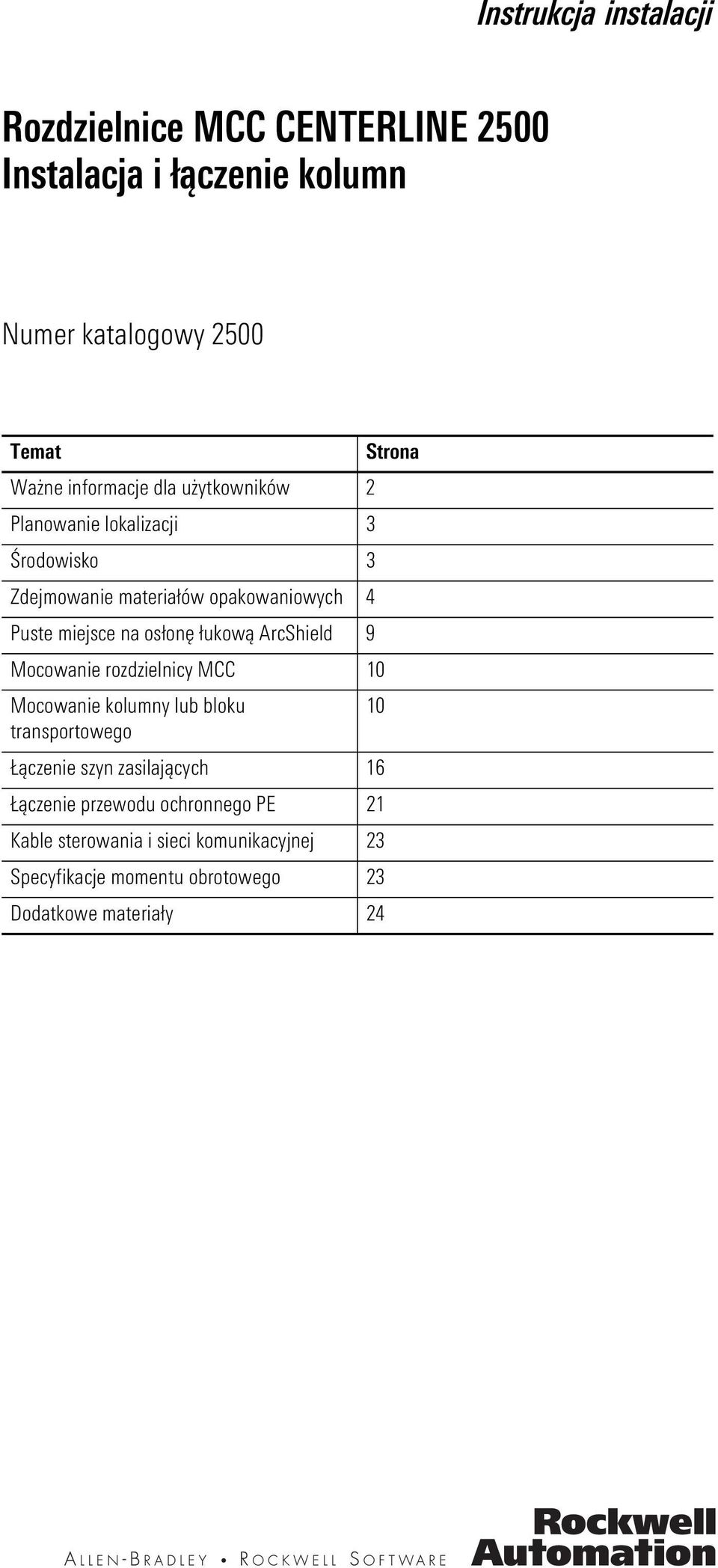

1 Instrukcja instalacji Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Numer katalogowy 2500 Temat Strona Ważne informacje dla użytkowników 2 Planowanie lokalizacji 3 Środowisko 3 Zdejmowanie materiałów opakowaniowych 4 Puste miejsce na osłonę łukową ArcShield 9 Mocowanie rozdzielnicy MCC 10 Mocowanie kolumny lub bloku 10 transportowego Łączenie szyn zasilających 16 Łączenie przewodu ochronnego PE 21 Kable sterowania i sieci komunikacyjnej 23 Specyfikacje momentu obrotowego 23 Dodatkowe materiały 24

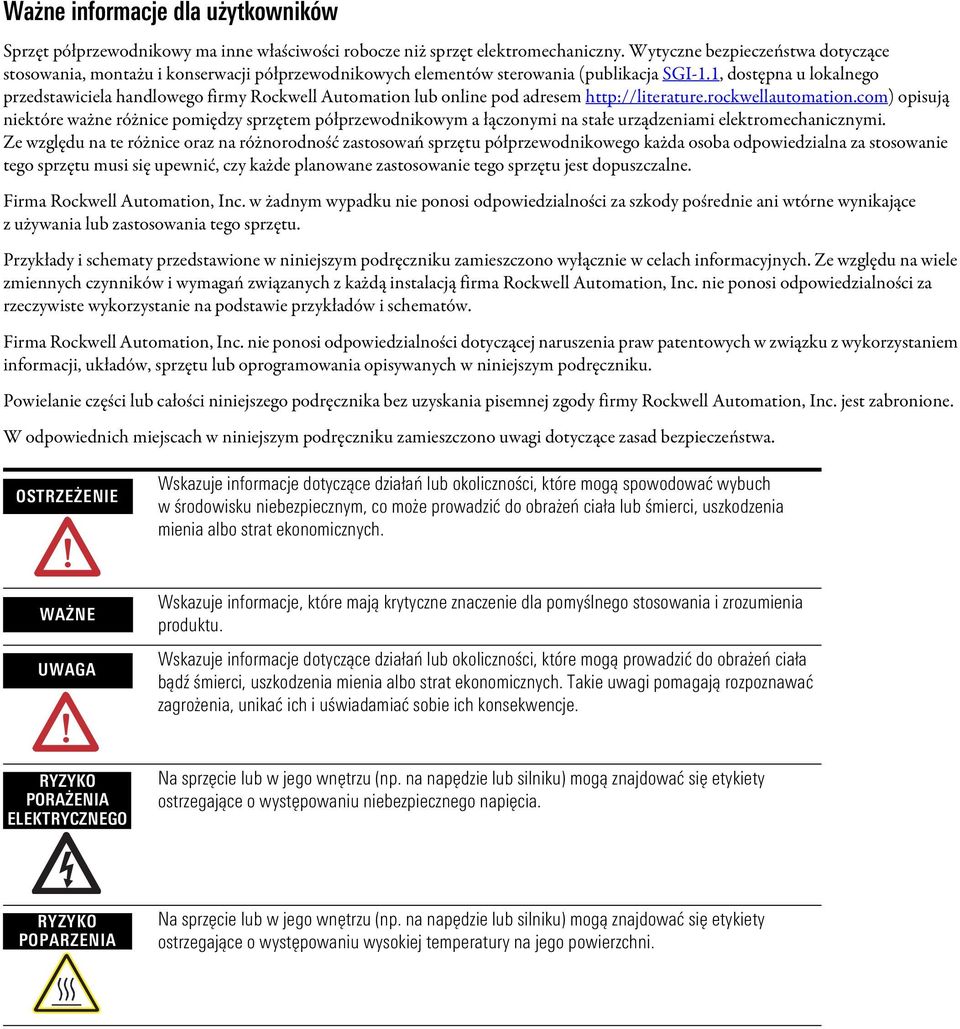

2 Ważne informacje dla użytkowników Sprzęt półprzewodnikowy ma inne właściwości robocze niż sprzęt elektromechaniczny. Wytyczne bezpieczeństwa dotyczące stosowania, montażu i konserwacji półprzewodnikowych elementów sterowania (publikacja SGI-1.1, dostępna u lokalnego przedstawiciela handlowego firmy Rockwell Automation lub online pod adresem opisują niektóre ważne różnice pomiędzy sprzętem półprzewodnikowym a łączonymi na stałe urządzeniami elektromechanicznymi. Ze względu na te różnice oraz na różnorodność zastosowań sprzętu półprzewodnikowego każda osoba odpowiedzialna za stosowanie tego sprzętu musi się upewnić, czy każde planowane zastosowanie tego sprzętu jest dopuszczalne. Firma Rockwell Automation, Inc. w żadnym wypadku nie ponosi odpowiedzialności za szkody pośrednie ani wtórne wynikające z używania lub zastosowania tego sprzętu. Przykłady i schematy przedstawione w niniejszym podręczniku zamieszczono wyłącznie w celach informacyjnych. Ze względu na wiele zmiennych czynników i wymagań związanych z każdą instalacją firma Rockwell Automation, Inc. nie ponosi odpowiedzialności za rzeczywiste wykorzystanie na podstawie przykładów i schematów. Firma Rockwell Automation, Inc. nie ponosi odpowiedzialności dotyczącej naruszenia praw patentowych w związku z wykorzystaniem informacji, układów, sprzętu lub oprogramowania opisywanych w niniejszym podręczniku. Powielanie części lub całości niniejszego podręcznika bez uzyskania pisemnej zgody firmy Rockwell Automation, Inc. jest zabronione. W odpowiednich miejscach w niniejszym podręczniku zamieszczono uwagi dotyczące zasad bezpieczeństwa. OSTRZEŻENIE Wskazuje informacje dotyczące działań lub okoliczności, które mogą spowodować wybuch w środowisku niebezpiecznym, co może prowadzić do obrażeń ciała lub śmierci, uszkodzenia mienia albo strat ekonomicznych. WAŻNE UWAGA Wskazuje informacje, które mają krytyczne znaczenie dla pomyślnego stosowania i zrozumienia produktu. Wskazuje informacje dotyczące działań lub okoliczności, które mogą prowadzić do obrażeń ciała bądź śmierci, uszkodzenia mienia albo strat ekonomicznych. Takie uwagi pomagają rozpoznawać zagrożenia, unikać ich i uświadamiać sobie ich konsekwencje. RYZYKO PORAŻENIA ELEKTRYCZNEGO Na sprzęcie lub w jego wnętrzu (np. na napędzie lub silniku) mogą znajdować się etykiety ostrzegające o występowaniu niebezpiecznego napięcia. RYZYKO POPARZENIA Na sprzęcie lub w jego wnętrzu (np. na napędzie lub silniku) mogą znajdować się etykiety ostrzegające o występowaniu wysokiej temperatury na jego powierzchni.

3 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 3 Planowanie lokalizacji Podczas planowania lokalizacji rozdzielnicy MCC CENTERLINE 2500 należy rozważyć następujące aspekty: Wloty i wyloty kablowe Szynoprzewody Wysokość całkowita w miejscu instalacji Ustawienie w odniesieniu do innego sprzętu Przyszłe potrzeby Środowisko Miejsce instalacji musi być poziome, a środowisko musi odpowiadać stopniowi ochrony zapewnianemu przez obudowę. Środowisko Rozdzielnice MCC CENTERLINE 2500 są przeznaczone do pracy w warunkach opisanych w normie IEC Należy pamiętać, że zmiany temperatury i wilgotności względnej mogą od czasu do czasu powodować skraplanie. Temperatura W trakcie pracy rozdzielnicy MCC temperatura powietrza otoczenia musi mieścić się w zakresie C. Średnia temperatura w okresie 24 godzin nie może przekroczyć 35 C. Wilgotność Wilgotność względna nie może przekraczać 50% przy maksymalnej temperaturze równej 40 C. Przy niższych temperaturach dozwolone są wyższe wilgotności względne. Wysokość n.p.m. Rozdzielnica MCC CENTERLINE 2500 może być instalowana w miejscach, w których wysokość nad poziomem morza nie przekracza 1000 m. Jeżeli wysokość nad poziomem morza w danym miejscu instalacji przekracza 1000 m, należy skontaktować się z przedstawicielem firmy Rockwell Automation w celu uzyskania informacji na temat obniżenia parametrów.

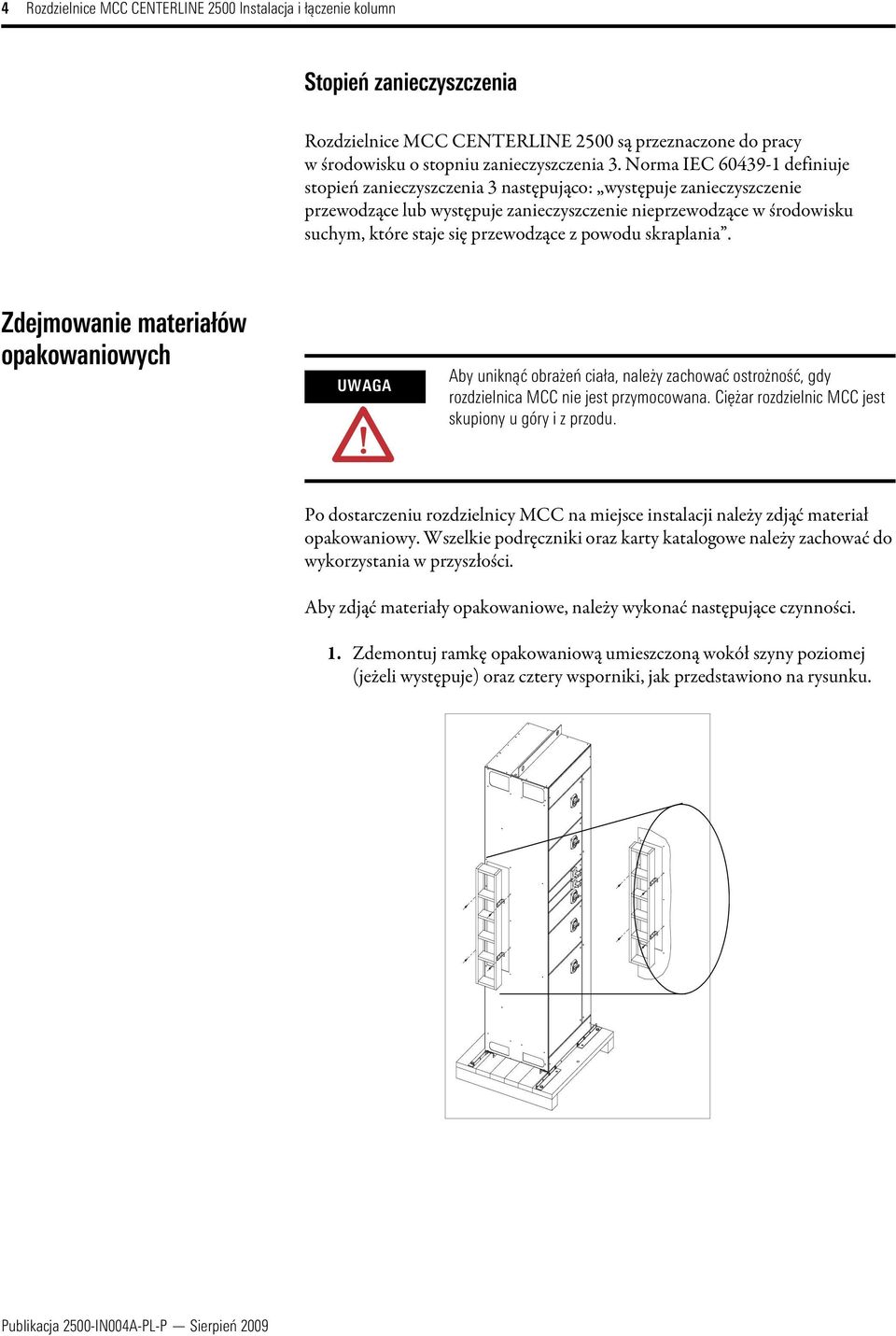

4 4 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Stopień zanieczyszczenia Rozdzielnice MCC CENTERLINE 2500 są przeznaczone do pracy w środowisku o stopniu zanieczyszczenia 3. Norma IEC definiuje stopień zanieczyszczenia 3 następująco: występuje zanieczyszczenie przewodzące lub występuje zanieczyszczenie nieprzewodzące w środowisku suchym, które staje się przewodzące z powodu skraplania. Zdejmowanie materiałów opakowaniowych UWAGA Aby uniknąć obrażeń ciała, należy zachować ostrożność, gdy rozdzielnica MCC nie jest przymocowana. Ciężar rozdzielnic MCC jest skupiony u góry i z przodu. Po dostarczeniu rozdzielnicy MCC na miejsce instalacji należy zdjąć materiał opakowaniowy. Wszelkie podręczniki oraz karty katalogowe należy zachować do wykorzystania w przyszłości. Aby zdjąć materiały opakowaniowe, należy wykonać następujące czynności. 1. Zdemontuj ramkę opakowaniową umieszczoną wokół szyny poziomej (jeżeli występuje) oraz cztery wsporniki, jak przedstawiono na rysunku.

5 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 5 2. Wykręć z palety po dwie przednie i dwie tylne śruby na kątownikach transportowych. Kątownik transportowy (4) UWAGA Po wykręceniu śrub z kątowników transportowych rozdzielnica MCC nie będzie już przymocowana do palety. 3. Zdemontuj kątowniki transportowe z rozdzielnicy MCC. Teraz można zdjąć rozdzielnicę MCC z palety.

6 6 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Lokalizowanie zestawów do łączenia szyn Zestawy do łączenia szyn zasilających, jeżeli są potrzebne, znajdują się w przedziale kablowym lub w wolnym miejscu na moduł. Lokalizację wskazuje odklejana różowa naklejka fluorescencyjna (na zewnętrznej stronie kolumny). Zestawy do łączenia przewodu ochronnego PE znajdują się w dolnym poziomym przedziale kablowym i są przymocowane do poziomego przewodu ochronnego PE. Należy zlokalizować zestawy do łączenia i odłożyć je na bok w celu wykorzystania w późniejszym czasie. Naklejka wskazująca zestaw do łączenia

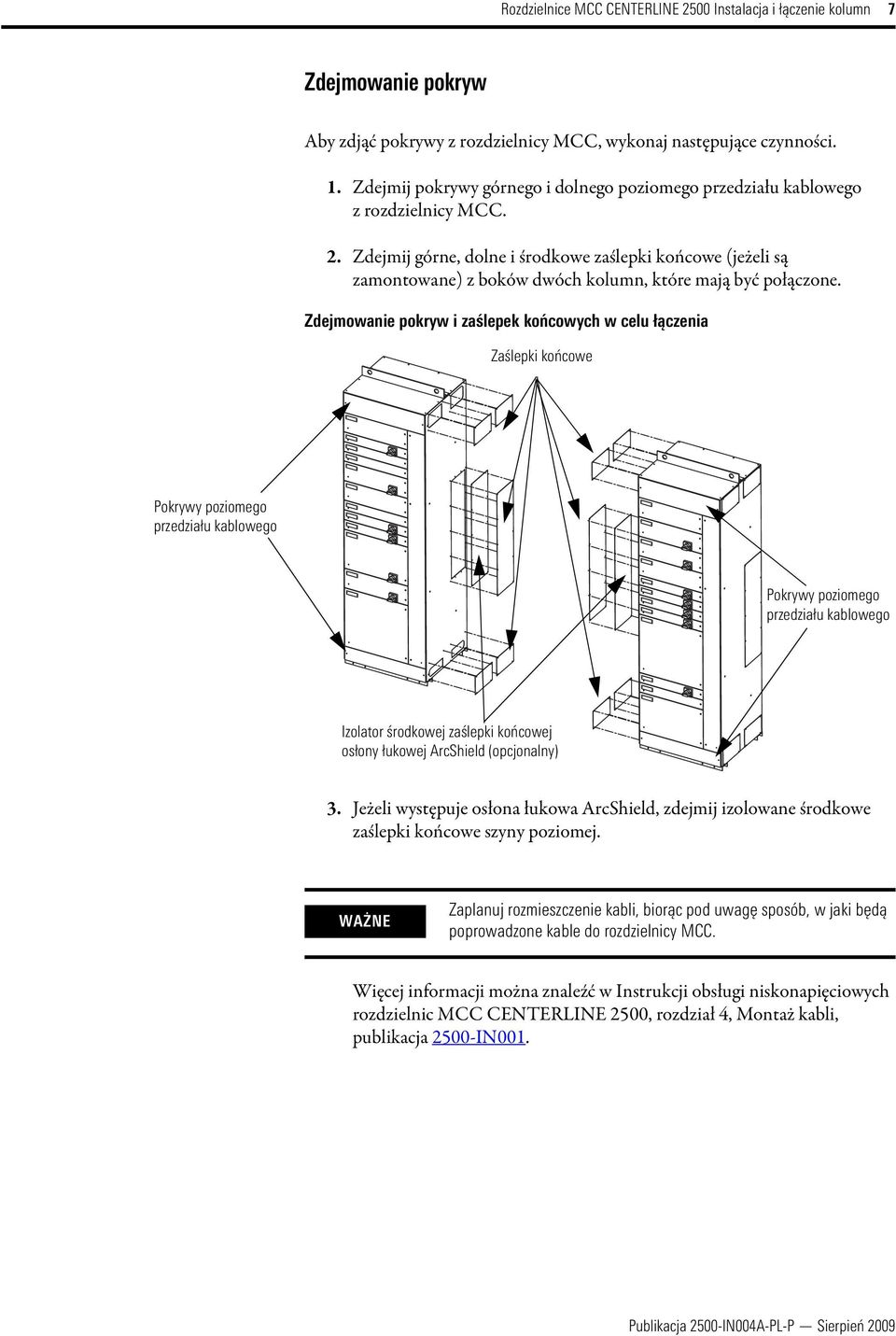

7 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 7 Zdejmowanie pokryw Aby zdjąć pokrywy z rozdzielnicy MCC, wykonaj następujące czynności. 1. Zdejmij pokrywy górnego i dolnego poziomego przedziału kablowego z rozdzielnicy MCC. 2. Zdejmij górne, dolne i środkowe zaślepki końcowe (jeżeli są zamontowane) z boków dwóch kolumn, które mają być połączone. Zdejmowanie pokryw i zaślepek końcowych w celu łączenia Zaślepki końcowe Pokrywy poziomego przedziału kablowego Pokrywy poziomego przedziału kablowego Izolator środkowej zaślepki końcowej osłony łukowej ArcShield (opcjonalny) 3. Jeżeli występuje osłona łukowa ArcShield, zdejmij izolowane środkowe zaślepki końcowe szyny poziomej. WAŻNE Zaplanuj rozmieszczenie kabli, biorąc pod uwagę sposób, w jaki będą poprowadzone kable do rozdzielnicy MCC. Więcej informacji można znaleźć w Instrukcji obsługi niskonapięciowych rozdzielnic MCC CENTERLINE 2500, rozdział 4, Montaż kabli, publikacja 2500-IN001.

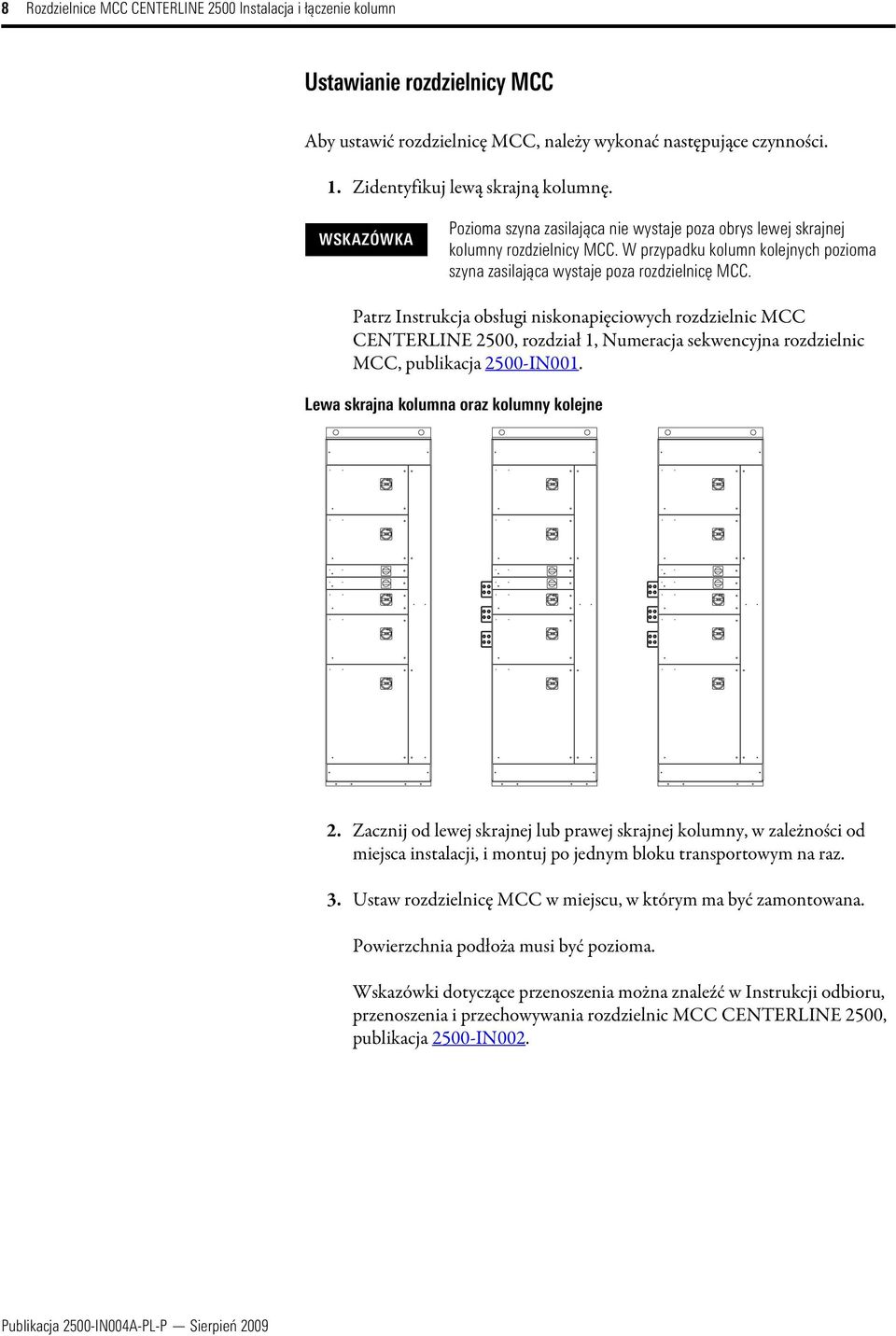

8 8 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Ustawianie rozdzielnicy MCC Aby ustawić rozdzielnicę MCC, należy wykonać następujące czynności. 1. Zidentyfikuj lewą skrajną kolumnę. WSKAZÓWKA Pozioma szyna zasilająca nie wystaje poza obrys lewej skrajnej kolumny rozdzielnicy MCC. W przypadku kolumn kolejnych pozioma szyna zasilająca wystaje poza rozdzielnicę MCC. Patrz Instrukcja obsługi niskonapięciowych rozdzielnic MCC CENTERLINE 2500, rozdział 1, Numeracja sekwencyjna rozdzielnic MCC, publikacja 2500-IN001. Lewa skrajna kolumna oraz kolumny kolejne 2. Zacznij od lewej skrajnej lub prawej skrajnej kolumny, w zależności od miejsca instalacji, i montuj po jednym bloku transportowym na raz. 3. Ustaw rozdzielnicę MCC w miejscu, w którym ma być zamontowana. Powierzchnia podłoża musi być pozioma. Wskazówki dotyczące przenoszenia można znaleźć w Instrukcji odbioru, przenoszenia i przechowywania rozdzielnic MCC CENTERLINE 2500, publikacja 2500-IN002.

9 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 9 Puste miejsce na osłonę łukową ArcShield Nad rozdzielnicą MCC należy zachować minimum 1 m pustego miejsca. Miejsce to może być potrzebne w przypadku otwarcia płytek upustu ciśnienia przy wyładowaniu łukowym. UWAGA Nie wolno stawać na płytce upustu ciśnienia. Stanięcie na płytce może spowodować jej nieprawidłowe działanie podczas wyładowania łukowego. 1 m

10 10 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Mocowanie rozdzielnicy MCC Pakiety dokumentacji, dostarczane wraz ze zmontowanymi rozdzielnicami MCC, zawierają rysunek z rzutem pionowym rozdzielnicy MCC, na którym widać układ podłoża. Przed przystąpieniem do mocowania kolumny do podłoża należy zapoznać się z dostarczonym układem podłoża i zamieszczonymi poniżej procedurami. Wskazówki dotyczące układania kabli i korytek kablowych można znaleźć w Instrukcji obsługi niskonapięciowych rozdzielnic MCC CENTERLINE 2500, publikacja 2500-IN001. Mocowanie kolumny lub bloku transportowego Konstrukcja kolumny umożliwia zastosowanie czterech stalowych śrub M12 (klasa wytrzymałości co najmniej 8.8) w celu pewnego przymocowania każdej kolumny rozdzielnicy MCC do podłoża poprzez jej wewnętrzny kątownik montażowy. Przed przystąpieniem do montażu można wstępnie umieścić i osadzić w podłożu śruby kotwiące (M12). Wymagane jest co najmniej jedno połączenie śrubowe z przodu i z tyłu każdej kolumny rozdzielnicy MCC, chociaż preferuje się wykorzystanie czterech otworów montażowych. Aby przymocować rozdzielnicę MCC, wykonaj następujące czynności. 1. W przypadku obudów IP 54 wyjmij z zestawu do łączenia tubę masy uszczelniającej (mastyksu) i przeczytaj instrukcję stosowania, umieszczoną na tubie. WSKAZÓWKA W przypadku obudów IP20, IP40 oraz IP42 dodatkowe uszczelnienie nie jest wymagane. 2. Przetnij końcówkę wylotową na pierwszym wrębie, 3 mm od końca. 3. Nałóż ciągłą nitkę masy uszczelniającej o szerokości 3 mm wokół zewnętrznej krawędzi obudowy rozdzielnicy napędowej. Lokalizacja uszczelniacza IP54 Nałóż ciągłą nitkę masy uszczelniającej o szerokości 3 mm. Nie dopuść do skrzepnięcia powierzchni masy uszczelniającej przed połączeniem elementów.

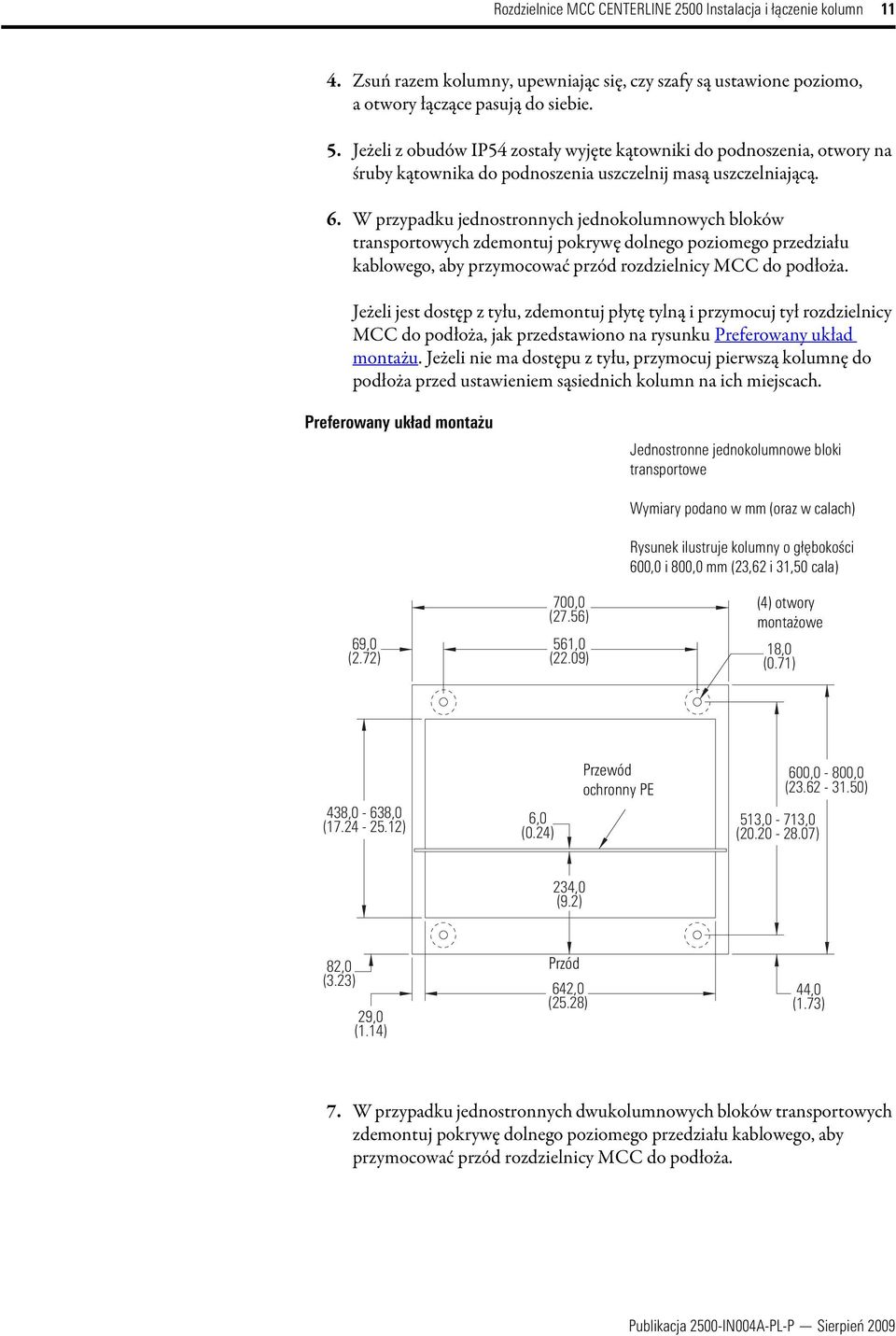

11 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Zsuń razem kolumny, upewniając się, czy szafy są ustawione poziomo, a otwory łączące pasują do siebie. 5. Jeżeli z obudów IP54 zostały wyjęte kątowniki do podnoszenia, otwory na śruby kątownika do podnoszenia uszczelnij masą uszczelniającą. 6. W przypadku jednostronnych jednokolumnowych bloków transportowych zdemontuj pokrywę dolnego poziomego przedziału kablowego, aby przymocować przód rozdzielnicy MCC do podłoża. Jeżeli jest dostęp z tyłu, zdemontuj płytę tylną i przymocuj tył rozdzielnicy MCC do podłoża, jak przedstawiono na rysunku Preferowany układ montażu. Jeżeli nie ma dostępu z tyłu, przymocuj pierwszą kolumnę do podłoża przed ustawieniem sąsiednich kolumn na ich miejscach. Preferowany układ montażu Jednostronne jednokolumnowe bloki transportowe 69,0 (2.72) 700,0 (27.56) 561,0 (22.09) Wymiary podano w mm (oraz w calach) Rysunek ilustruje kolumny o głębokości 600,0 i 800,0 mm (23,62 i 31,50 cala) (4) otwory montażowe 18,0 (0.71) 438,0-638,0 ( ) 6,0 (0.24) Przewód ochronny PE 513,0-713,0 ( ) 600,0-800,0 ( ) 234,0 (9.2) 82,0 (3.23) 29,0 (1.14) Przód 642,0 (25.28) 44,0 (1.73) 7. W przypadku jednostronnych dwukolumnowych bloków transportowych zdemontuj pokrywę dolnego poziomego przedziału kablowego, aby przymocować przód rozdzielnicy MCC do podłoża.

12 12 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 8. Następnie zdemontuj tylną zaślepkę końcową dolnego poziomego przedziału kablowego i przymocuj tył rozdzielnicy MCC do podłoża. Alternatywny układ montażu, konfiguracja trójpunktowa Jednostronne dwukolumnowe bloki transportowe Wymiary podano w mm (oraz w calach) 1400,0 (55.12) Rysunek ilustruje kolumny o głębokości 600,0 i 800,0 mm (23,62 i 31,50 cala) 29,0 (1.14) 642,0 (25.28) 58,0 (2.28) 642,0 (25.28) (6) otworów montażowych 18,0 (0.71) 438,0-638,0 ( ) 6,0 (0.24) Przewód ochronny PE 513,0-713,0 ( ) 600,0-800,0 ( ) 234,0 (9.21) 82,0 (3.23) 69,0 (2.72) 561,0 (22.09) Przód 138,0 (5.43) 561,0 (22.09) 44,0 (1.73)

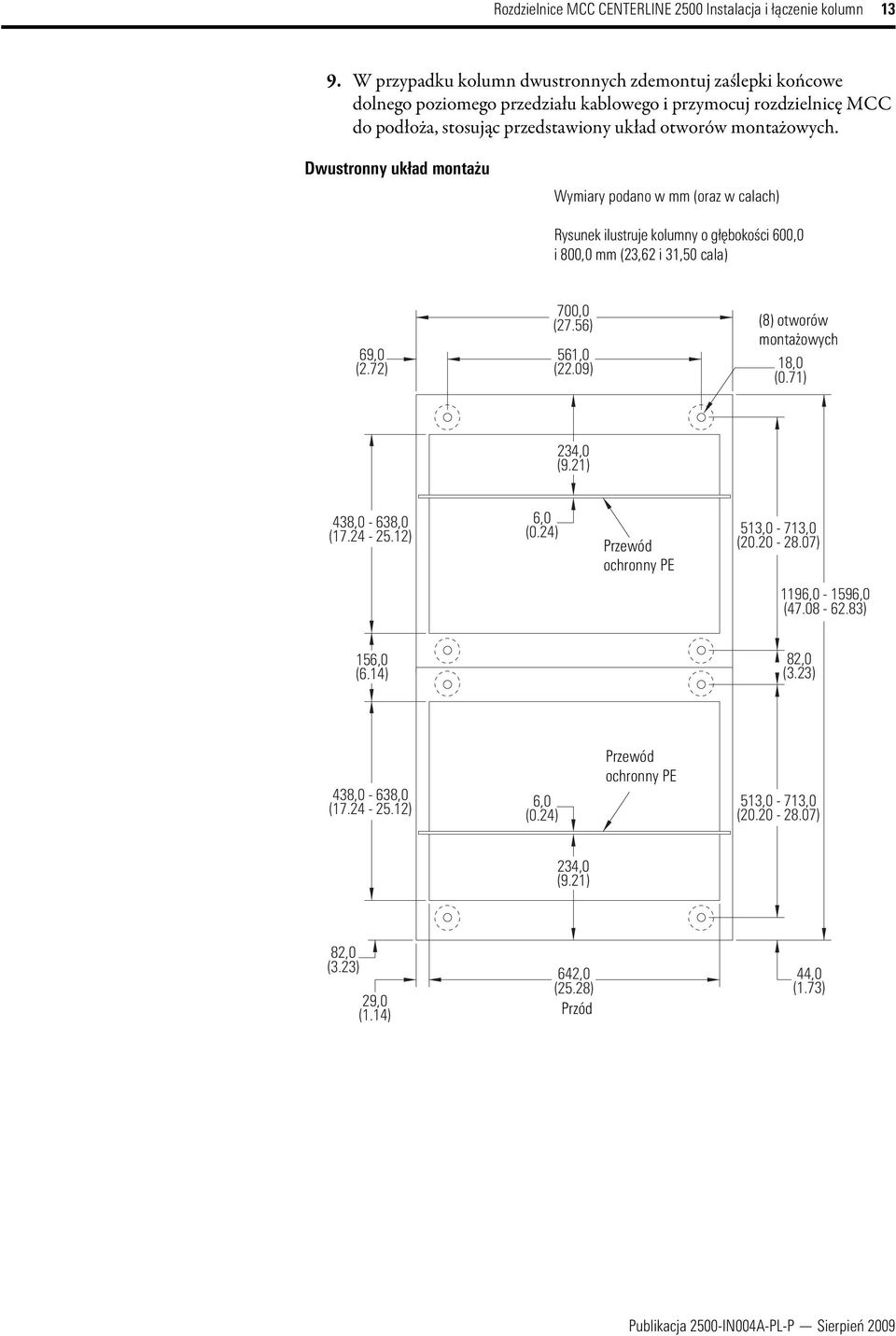

13 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn W przypadku kolumn dwustronnych zdemontuj zaślepki końcowe dolnego poziomego przedziału kablowego i przymocuj rozdzielnicę MCC do podłoża, stosując przedstawiony układ otworów montażowych. Dwustronny układ montażu Wymiary podano w mm (oraz w calach) Rysunek ilustruje kolumny o głębokości 600,0 i 800,0 mm (23,62 i 31,50 cala) 700,0 (27.56) (8) otworów montażowych 69,0 561,0 (2.72) (22.09) 18,0 (0.71) 234,0 (9.21) 438,0-638,0 ( ) 6,0 (0.24) Przewód ochronny PE 513,0-713,0 ( ) 1196,0-1596,0 ( ) 156,0 (6.14) 82,0 (3.23) 438,0-638,0 ( ) 6,0 (0.24) Przewód ochronny PE 513,0-713,0 ( ) 234,0 (9.21) 82,0 (3.23) 29,0 (1.14) 642,0 (25.28) Przód 44,0 (1.73)

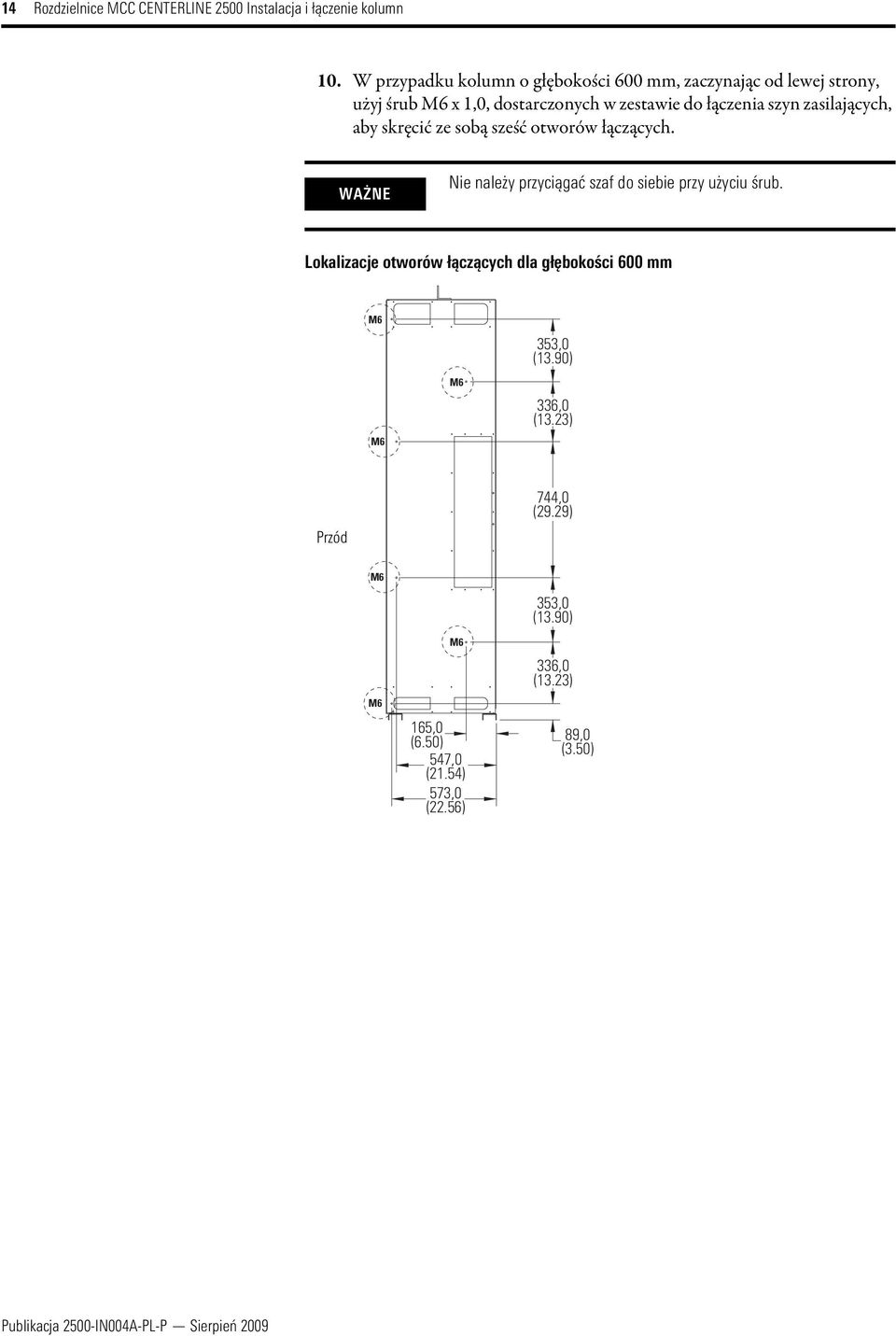

14 14 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 10. W przypadku kolumn o głębokości 600 mm, zaczynając od lewej strony, użyj śrub M6 x 1,0, dostarczonych w zestawie do łączenia szyn zasilających, aby skręcić ze sobą sześć otworów łączących. WAŻNE Nie należy przyciągać szaf do siebie przy użyciu śrub. Lokalizacje otworów łączących dla głębokości 600 mm M6 M6 M6 353,0 (13.90) 336,0 (13.23) Przód 744,0 (29.29) M6 M6 M6 165,0 (6.50) 547,0 (21.54) 573,0 (22.56) 353,0 (13.90) 336,0 (13.23) 89,0 (3.50)

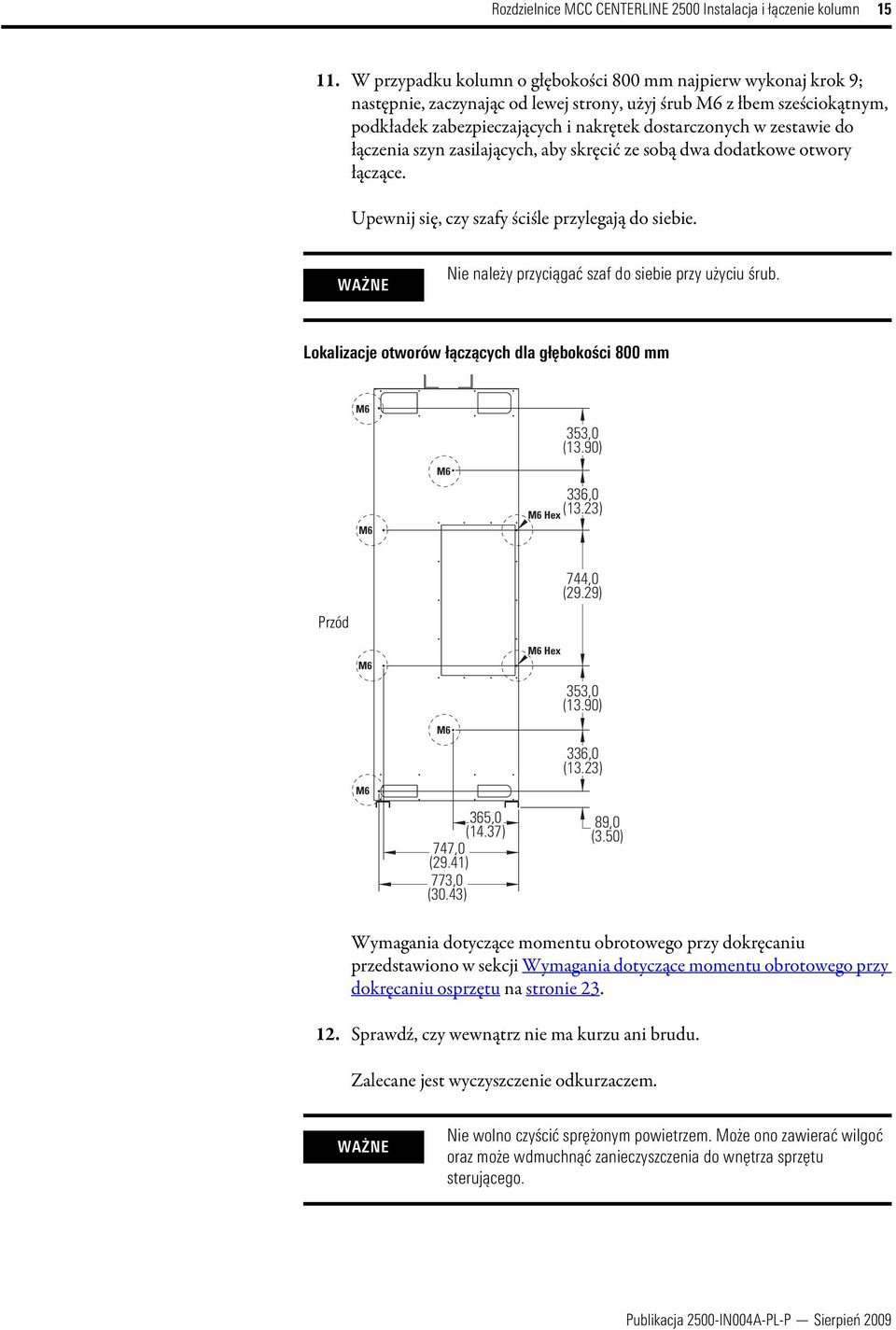

15 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn W przypadku kolumn o głębokości 800 mm najpierw wykonaj krok 9; następnie, zaczynając od lewej strony, użyj śrub M6 z łbem sześciokątnym, podkładek zabezpieczających i nakrętek dostarczonych w zestawie do łączenia szyn zasilających, aby skręcić ze sobą dwa dodatkowe otwory łączące. Upewnij się, czy szafy ściśle przylegają do siebie. WAŻNE Nie należy przyciągać szaf do siebie przy użyciu śrub. Lokalizacje otworów łączących dla głębokości 800 mm M6 M6 M6 M6 Hex 353,0 (13.90) 336,0 (13.23) 744,0 (29.29) Przód M6 M6 M6 365,0 (14.37) 747,0 (29.41) 773,0 (30.43) M6 Hex 353,0 (13.90) 336,0 (13.23) 89,0 (3.50) Wymagania dotyczące momentu obrotowego przy dokręcaniu przedstawiono w sekcji Wymagania dotyczące momentu obrotowego przy dokręcaniu osprzętu na stronie Sprawdź, czy wewnątrz nie ma kurzu ani brudu. Zalecane jest wyczyszczenie odkurzaczem. WAŻNE Nie wolno czyścić sprężonym powietrzem. Może ono zawierać wilgoć oraz może wdmuchnąć zanieczyszczenia do wnętrza sprzętu sterującego.

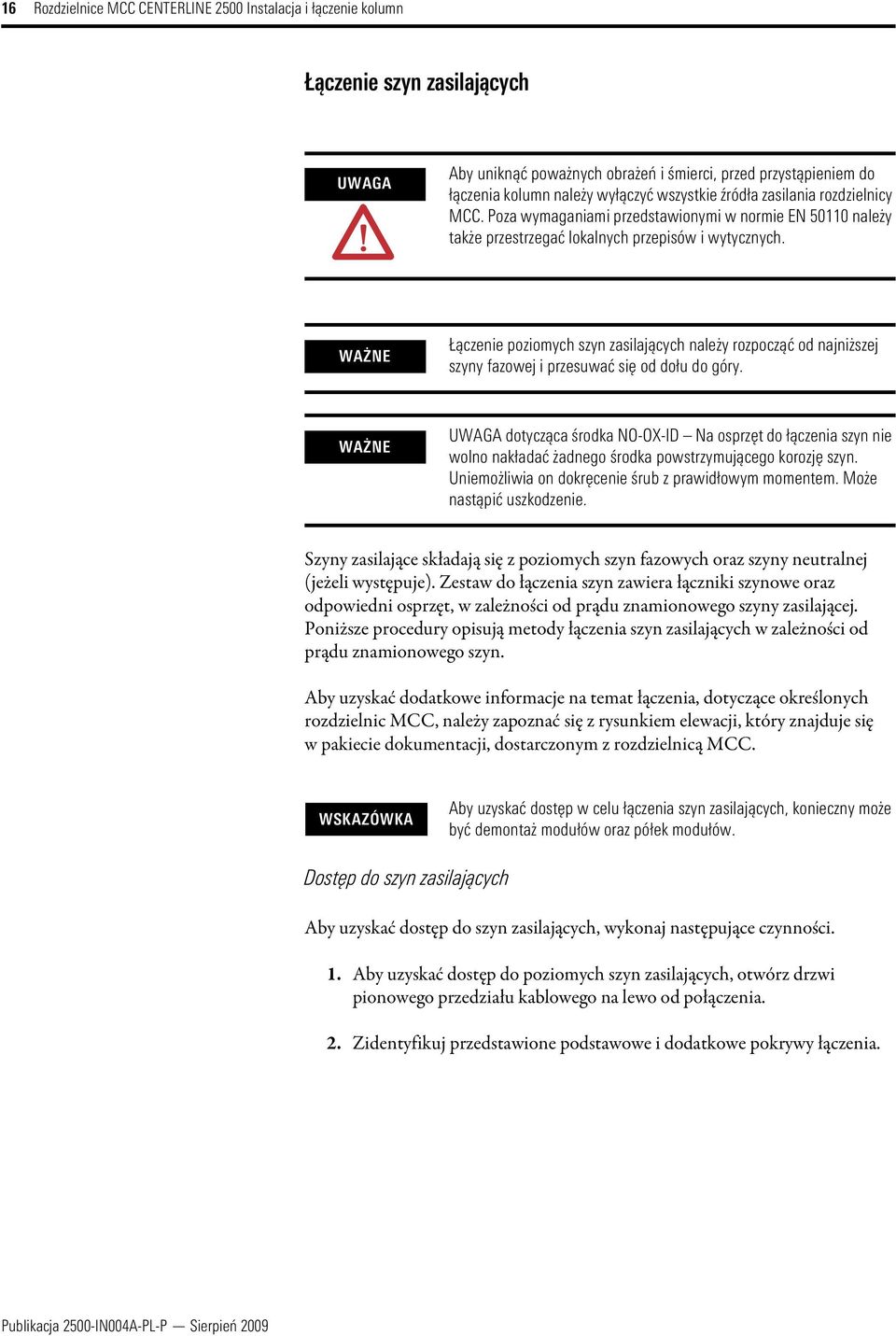

16 16 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Łączenie szyn zasilających UWAGA Aby uniknąć poważnych obrażeń i śmierci, przed przystąpieniem do łączenia kolumn należy wyłączyć wszystkie źródła zasilania rozdzielnicy MCC. Poza wymaganiami przedstawionymi w normie EN należy także przestrzegać lokalnych przepisów i wytycznych. WAŻNE Łączenie poziomych szyn zasilających należy rozpocząć od najniższej szyny fazowej i przesuwać się od dołu do góry. WAŻNE UWAGA dotycząca środka NO-OX-ID Na osprzęt do łączenia szyn nie wolno nakładać żadnego środka powstrzymującego korozję szyn. Uniemożliwia on dokręcenie śrub z prawidłowym momentem. Może nastąpić uszkodzenie. Szyny zasilające składają się z poziomych szyn fazowych oraz szyny neutralnej (jeżeli występuje). Zestaw do łączenia szyn zawiera łączniki szynowe oraz odpowiedni osprzęt, w zależności od prądu znamionowego szyny zasilającej. Poniższe procedury opisują metody łączenia szyn zasilających w zależności od prądu znamionowego szyn. Aby uzyskać dodatkowe informacje na temat łączenia, dotyczące określonych rozdzielnic MCC, należy zapoznać się z rysunkiem elewacji, który znajduje się w pakiecie dokumentacji, dostarczonym z rozdzielnicą MCC. WSKAZÓWKA Aby uzyskać dostęp w celu łączenia szyn zasilających, konieczny może być demontaż modułów oraz półek modułów. Dostęp do szyn zasilających Aby uzyskać dostęp do szyn zasilających, wykonaj następujące czynności. 1. Aby uzyskać dostęp do poziomych szyn zasilających, otwórz drzwi pionowego przedziału kablowego na lewo od połączenia. 2. Zidentyfikuj przedstawione podstawowe i dodatkowe pokrywy łączenia.

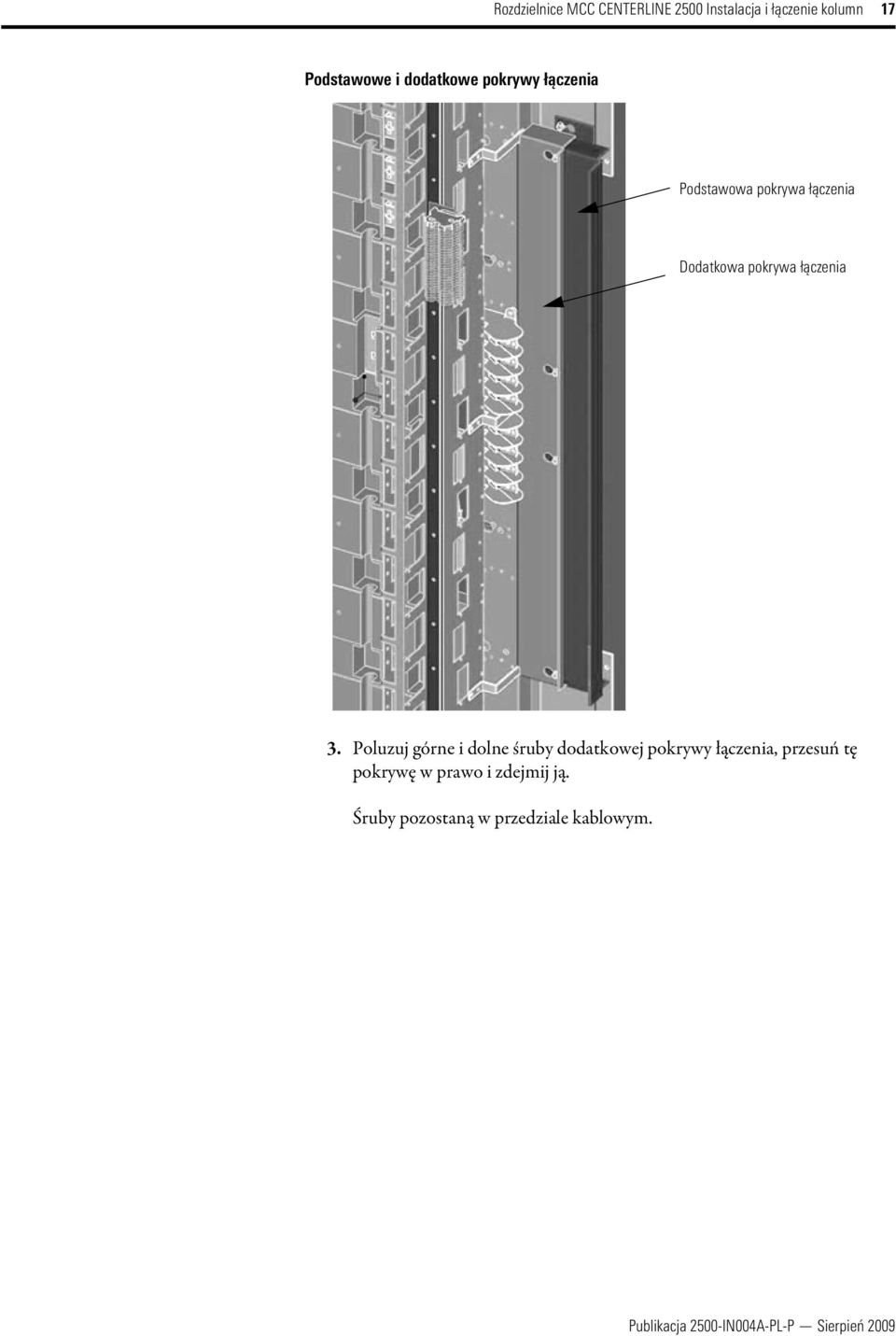

17 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 17 Podstawowe i dodatkowe pokrywy łączenia Podstawowa pokrywa łączenia Dodatkowa pokrywa łączenia 3. Poluzuj górne i dolne śruby dodatkowej pokrywy łączenia, przesuń tę pokrywę w prawo i zdejmij ją. Śruby pozostaną w przedziale kablowym.

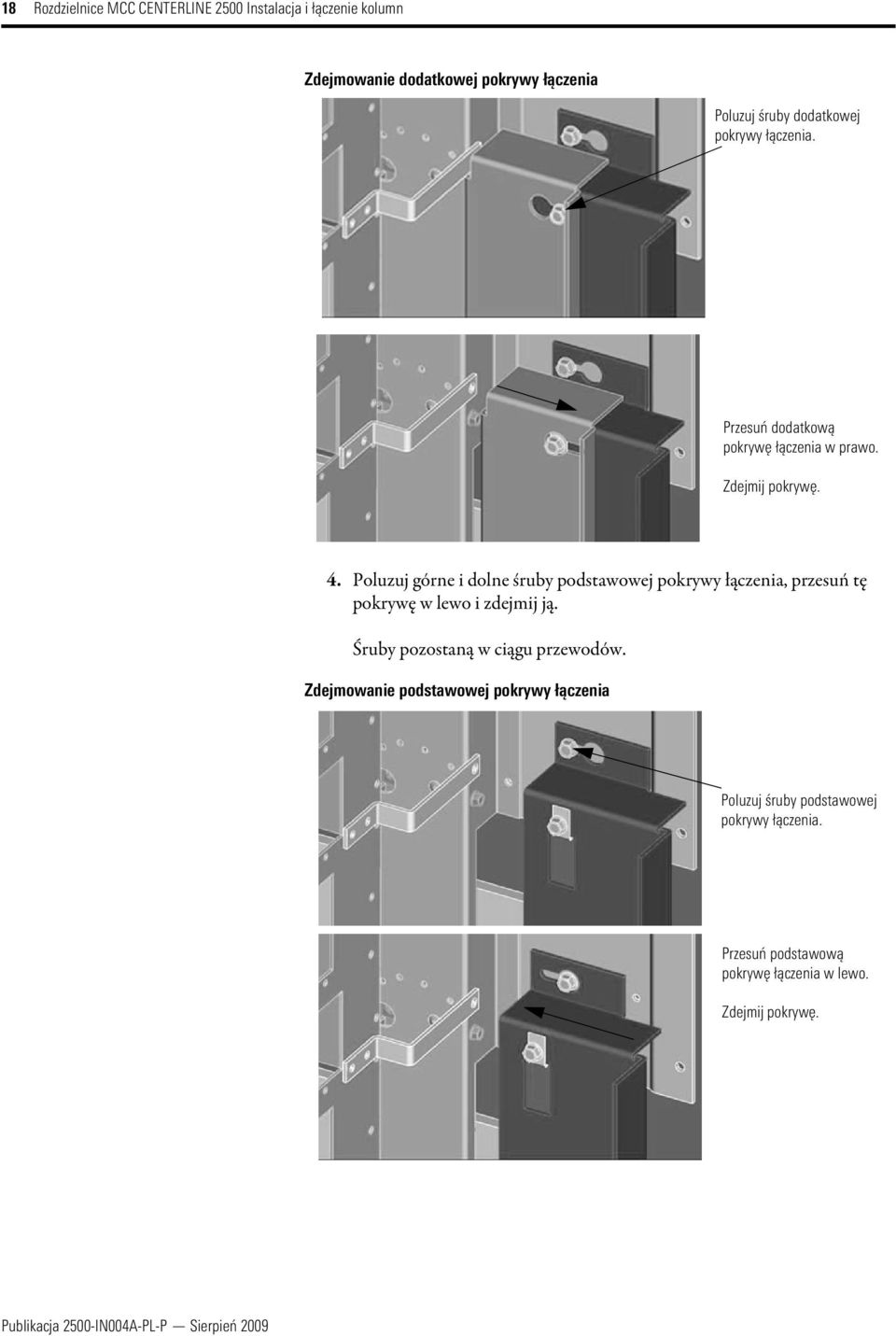

18 18 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Zdejmowanie dodatkowej pokrywy łączenia Poluzuj śruby dodatkowej pokrywy łączenia. Przesuń dodatkową pokrywę łączenia w prawo. Zdejmij pokrywę. 4. Poluzuj górne i dolne śruby podstawowej pokrywy łączenia, przesuń tę pokrywę w lewo i zdejmij ją. Śruby pozostaną w ciągu przewodów. Zdejmowanie podstawowej pokrywy łączenia Poluzuj śruby podstawowej pokrywy łączenia. Przesuń podstawową pokrywę łączenia w lewo. Zdejmij pokrywę.

19 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 19 Łączenie szyn zasilających A Aby połączyć szyny zasilające, wykonaj następujące czynności. 1. Zamontuj łączniki szynowe i osprzęt w sposób pokazany na rysunkach, na stronach Powtórz te czynności dla każdej fazy oraz dla szyny neutralnej, jeżeli występuje. 2. Dokręć osprzęt łączący z momentem obrotowym przedstawionym w specyfikacjach. Patrz Wymagania dotyczące momentu obrotowego przy dokręcaniu osprzętu na stronie 23. Nie wolno smarować ani oliwić osprzętu łączącego. 3. Załóż z powrotem pokrywy dostępowe szyn poziomych i sprawdź, czy śruby i nakrętki są dobrze dokręcone. 4. Jeżeli moduły i ich półki zostały zdemontowane, zamontuj je z powrotem w odpowiednich miejscach. Konfiguracja łączenia szyn zasilających A Standard Przód Opcjonalne połączenie zwykorzystaniem czterech otworów

20 20 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Konfiguracja łączenia szyn zasilających A Przód Konfiguracja łączenia szyn zasilających 3200 A Przód

21 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 21 Konfiguracja łączenia szyny zasilającej 4000 A Przód Łączenie przewodu ochronnego PE Przewód ochronny PE znajduje się w dolnym poziomym przedziale kablowym w kolumnie rozdzielnicy MCC. Mogą występować maksymalnie trzy przewody ochronne PE. Aby uzyskać dostęp do przewodu ochronnego, należy zdjąć pokrywę dolnego poziomego przedziału kablowego. Aby połączyć przewód ochronny PE, należy wykonać następujące czynności. 1. Zlokalizuj łączniki szynowe przewodu ochronnego PE. Łączniki szynowe przewodu ochronnego PE na czas wysyłki są zamocowane na jego końcu.

22 22 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn Lokalizowanie łącznika szynowego przewodu ochronnego PE Łączniki szynowe są zamocowane. 2. Użyj łączników szynowych przewodu ochronnego PE do połączenia poziomych przewodów ochronnych PE każdej kolumny, montując łączniki szynowe i osprzęt w przedstawiony sposób. Łączenie przewodu ochronnego PE 3. Dokręć osprzęt łączący z momentem obrotowym przedstawionym w specyfikacjach. Patrz Wymagania dotyczące momentu obrotowego przy dokręcaniu osprzętu na stronie 23. Nie wolno smarować ani oliwić osprzętu łączącego. 4. Załóż z powrotem pokrywę poziomego przedziału kablowego i sprawdź, czy śruby i nakrętki są dobrze dokręcone.

23 Rozdzielnice MCC CENTERLINE 2500 Instalacja i łączenie kolumn 23 Kable sterowania i sieci komunikacyjnej Należy pamiętać, by po zakończeniu łączenia kolumn podłączyć według potrzeby kable sieci DeviceNet oraz inne kable sterowania. Więcej informacji można znaleźć w Instrukcji obsługi niskonapięciowych rozdzielnic MCC CENTERLINE 2500, rozdział 9, Opcje rozdzielnic MCC, publikacja 2500-IN001. Specyfikacje momentu obrotowego Połączenia szyn dokręca się kluczem dynamometrycznym z momentem przedstawionym w tabeli. Wartości momentu obrotowego dokręcania są podane na etykiecie informacyjnej znajdującej się na wewnętrznej stronie drzwi pionowego przedziału kablowego lub na wewnętrznej prawej płycie bocznej modułów stałych. Wymagania dotyczące momentu obrotowego przy dokręcaniu osprzętu Opis osprzętu łączącego Śruby mocujące końcówek oczkowych linii zasilającej M12 x 1,75 Połączenie poziomej szyny zasilającej z pionową szyną dystrybucyjną (1) M10 x 1,5 Połączenie poziomych szyn zasilających M10 x 1,5 Połączenie przewodów ochronnych PE M6 x 1,0 Osprzęt do łączenia kolumn M6 x 1,0 Śruby do kabli łączących sieci DeviceNet Moment obrotowy 61 N m 50 N m 50 N m 7,3 N m 6,2 N m 0,55 N m (1) Wykonywane fabrycznie połączenia poziomej szyny zasilającej z pionową szyną dystrybucyjną są dokręcane przez system z momentem obrotowym sterowanym komputerowo.

24 Dodatkowe materiały Poniższe dokumenty zawierają dodatkowe informacje dotyczące powiązanych produktów Rockwell Automation. Publikacja Instrukcja obsługi niskonapięciowych rozdzielnic MCC CENTERLINE 2500, publikacja 2500-IN001 Instrukcja odbioru, przenoszenia i przechowywania rozdzielnic MCC CENTERLINE 2500, publikacja 2500-IN002 Rozdzielnice MCC CENTERLINE 2500 z komunikacją DeviceNet, publikacja 2500-TD002 Opis Szczegółowe informacje na temat instalacji rozdzielnic MCC CENTERLINE Szczegółowe informacje na temat odbioru, przenoszenia i przechowywania rozdzielnic MCC CENTERLINE Szczegółowe informacje na temat rozdzielnic MCC z komunikacją DeviceNet. Publikacje są udostępnione do przeglądania i pobierania pod adresem Aby zamówić dokumentację techniczną w formie papierowej, należy skontaktować się z lokalnym dystrybutorem lub przedstawicielem sprzedaży firmy Rockwell Automation. CENTERLINE, Allen-Bradley i Rockwell Automation to znaki towarowe firmy Rockwell Automation, Inc. Znaki towarowe nienależące do firmy Rockwell Automation stanowią własność odpowiednich firm. 24 Zastępuje publikację 2100-IN049A-PL-P - Maj 2001 PN Copyright 2009 Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA
