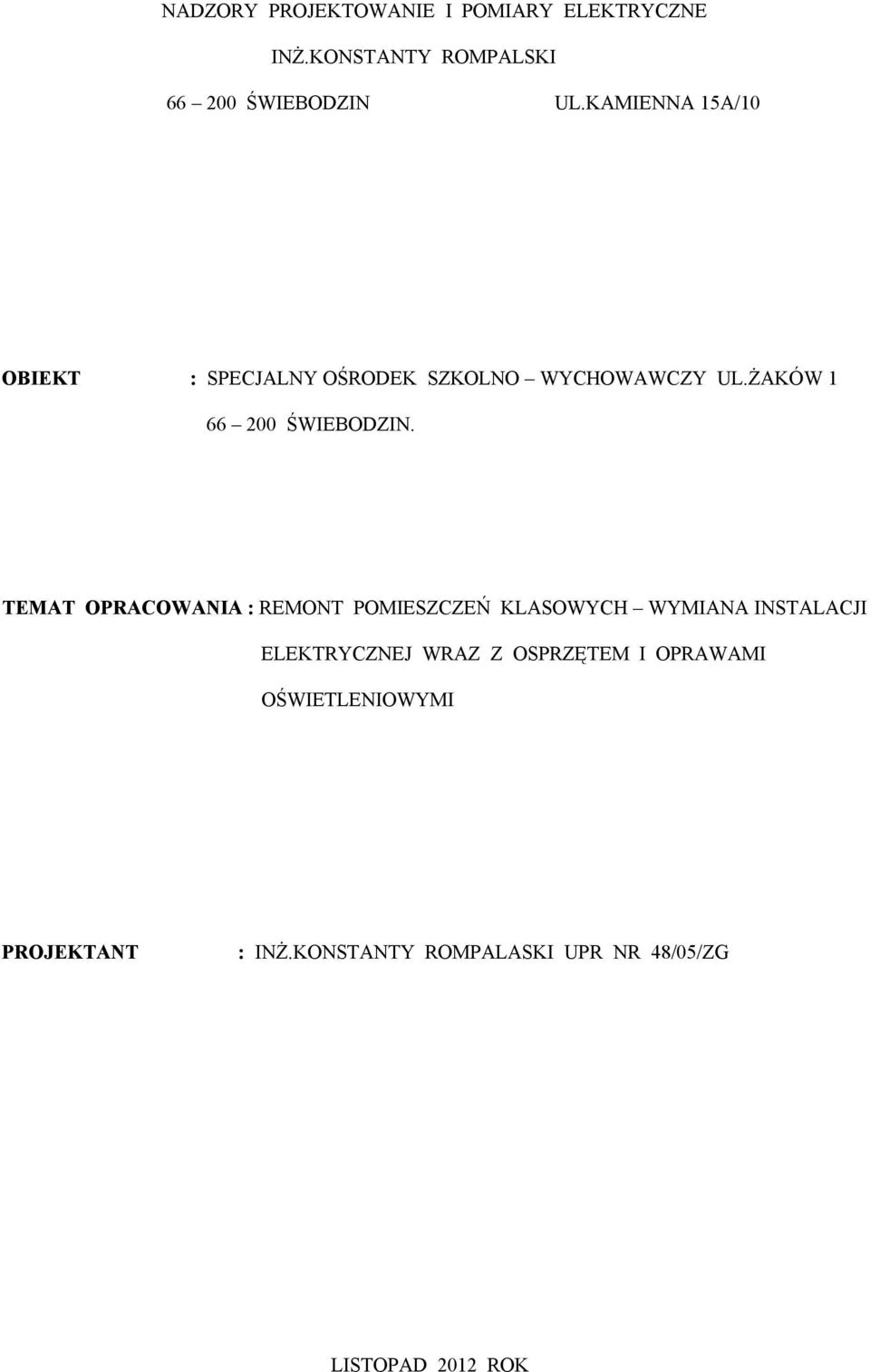

1 NADZORY PROJEKTOWANIE I POMIARY ELEKTRYCZNE INŻ.KONSTANTY ROMPALSKI ŚWIEBODZIN UL.KAMIENNA 15A/10 OBIEKT : SPECJALNY OŚRODEK SZKOLNO WYCHOWAWCZY UL.ŻAKÓW ŚWIEBODZIN. TEMAT OPRACOWANIA : REMONT POMIESZCZEŃ KLASOWYCH WYMIANA INSTALACJI ELEKTRYCZNEJ WRAZ Z OSPRZĘTEM I OPRAWAMI OŚWIETLENIOWYMI PROJEKTANT : INŻ.KONSTANTY ROMPALASKI UPR NR 48/05/ZG LISTOPAD 2012 ROK

2 - 2 - ZAWARTOŚĆ OPRACOWANIA 1.0 Strona tytułowa. 2.0 Spis treści. 3.0 Oświadczenie projektanta. 4.0 Kserokopia przynależności do LOIIB w Gorzowie Wlkp. 5.0 Kserokopia uprawnień projektowych. 6.0 Opis techniczny. 7.0 Część rysunkowa : - rys. E 1 : schemat rozdzielni parteru R 1 przy kl. schodowej - rys. E 2: schemat rozdzielni parteru R 2 przy sali gimnastycznej. - rys. E 3: schemat rozdzielni I piętra R 3 - rys. E 4: schemat rozdzielni II piętra R 4 - rys. E 5: schemat rozdzielni III piętra R 5 - rys. E 6: plan instalacji oświetleniowej i gniazd wtyczkowych parteru. - rys. E 7: plan instalacji oświetleniowej i gniazd wtyczkowych I piętra. - rys. E 8: plan instalacji oświetleniowej i gniazd wtyczkowych II piętra - rys. E 9: plan instalacji oświetleniowej i gniazd wtyczkowych III piętra

3 1.0 Podstawa opracowania : OPIS TECHNICZNY - zlecenie inwestora. - otrzymane podkłady budowlane. - obowiązujące przepisy i normy. 2.0 Stan istniejący. Istniejącą instalacja elektryczna poza częściową jej modernizacją wymaga wymiany jej i dostosowania do obowiązujących wymagń, warunków technicznych oraz obowiązujących przepisów i norm. Dotychczas zostały wykonane następujące prace : wymiana rozdzielni głównej RG mieszczącej się w portierni, instalacja oświetleniowa i gniazd wtyczkowych w auli, sali gimnastycznej, kotłowni i jej pomieszczeniach socjalnych, pom. pracowni gastronomicznej oraz oświetlenie korytarza parteru w zakresie wymiany opraw oświetleniowych. 3.0 Zakres opracowania : 2.1 Wykonanie wewnętrznych linii zasilających WLZ na odcinkach pomiędzy rozdzielnią główną RG a poszczególnymi rozdzielniami R. 2.2 Wymiana istniejących tablic rozdzielczych z zabezpieczeniami topikowymi na tablice rozdzielcze z wyłącznikami nadmiarowo-prądowymi i różnicowo-prądowymi czułymi. 2.3 Wymiana instalacji elektrycznej oświetleniowej i gniazd wtyczkowych na parterze i poszczególnych piętrach. 2.4 Zasilanie nagrzewnicy przy wejściu głównym do budynku. 2.5 Zasilanie dźwigów osobowych dla niepełnosprawnych. 2.6 Ochrona przeciwporażeniowa. 2.7 Ochrona przeciwprzepięciowa. 2.8 Uwagi końcowe. 4.0 Charakterystyka elektroenergetyczna. - moc zapotrzebowana obiektu pozostaje na tym samym poziomie Pz=60kW - napięcie zasilania U = 230/400V - układ sieciowy w instalacji odbiorczej TN-S

4 ochrona przeciwporażeniowa : izolacja oraz samoczynne wyłączenie zasilania. Wykonanie wewnętrznych linii zasilających. Wewnętrzne linie zasilające należy wykonać przewodami typy YKY 5x10mm² prowadząc je pod tynkiem na odcinku od rozdzielni głównej RG do poszczególnych tablic rozdzielczych. Zabezpieczenia zwarciowe poszczególnych WLZtów są umieszczone w rozłącznikach bezpiecznikowych RBK 00 rozdzielni głównej RG. Izolacja kabli zasilających winna być na napięcie 1kV. Wymiana istniejących tablic rozdzielczych. Istniejące tablice rozdzielcze z gniazdami i wkładkami bezpiecznikowym topikowymi należy wymienić na tablice rozdzielcze wyposażone w główne wyłączniki prądu, ochronniki przeciwprzepięciowe kl.c, wyłączniki nadmiarowo-prądowe typu S oraz wyłączniki różnicowo-prądowe czułe o różnicowym prądzie wyzwalania nie przekraczającym 30 ma i 100 ma. W tablicy rozdzielczej będą wydzielone szyny typu N do podłączenia przewodów neutralnych w izolacji koloru niebieskiego oraz szyna ochronna PE do podłączenia przewodów ochronnych w izolacji żółto-zielonej. Z projektowanych tablic rozdzielczych wyprowadzone będą obwody oświetleniowe, gniazd wtyczkowych oraz obwody wydzielone do odbiorników o mocy 2 kw lub więcej. Instalacja elektryczna oświetleniowa i gniazd wtyczkowych. Instalację oświetleniową i gniazd wtyczkowych należy wykonać przewodami w izolacji na 750V. Instalację oświetleniową wykonać przewodami typu YDYpżo 2,3,4 x 1,5mm², natomiast gniazd wtyczkowych 1-faz. przewodami typu YDYpżo 3 x 2,5mm², 3-faz. YDYżo 5 x 2,5mm².Obwody gniazd wtyczkowych winne być zabezpieczone wyłącznikami nadmiarowoprądowymi typu S 301 B 16A, gniazda podgrzewaczy wody S 301 B 20A oraz wyłącznikami różnicowo-prądowymi P 304 lub P 302 o różnicowym prądzie wyzwalania 30 i 100 ma dla obwodów oświetleniowych. Zasilanie nagrzewnicy odbywać się będzie z rozdzielni głównej w portierni.

5 Oświetlenie ewakuacjne Oświetlenie ewakuacyjne przewiduje się wykonać w głównych ciągach komunikacyjnych do których należy zaliczyć korytarze poszczególnych kondygnacji budynku szkolnego. Na korytarzach zabudować należy oprawy oświetlenia ewakuacyjnego ERGO 208 z piktogramami opisującymi kierunek ewakuacji. Niezależnie od tego niektóre oprawy oświetleniowe na korytarzu będą oprawami awaryjnymi, wyposażonymi w moduły zasilania awaryjnego na planie oznaczonymi symbolem literowym Aw. Zasilanie nagrzewnicy powietrznej oraz dźwigu osobowego. Zasilanie nagrzewnicy przy wejściu głównym należy wykonać przewodem YDY 5 x 2,5 mm², natomiast dźwigu osobowego przewodem YDY 3x2,5 mm² w izolacji na 750V. 5.0 Ochrona przeciwporażeniowa. Ochrona przeciwporażeniowa podstawowa przed dotykiem bezpośrednim realizowana będzie przez izolację fabryczną przewodów i kabli, dlatego należy uważać aby jej nie uszkodzić w trakcie trwania prac montażowych. Dodatkowym uzupełnieniem ochrony przed dotykiem bezpośrednim realizowana będzie przez wyłączniki różnicowo-prądowe czułe o różnicowym prądzie wyzwalania nie przekraczającym 30 ma i 100mA. Ochrona dodatkowa przed dotykiem pośrednim w razie uszkodzenia realizowana będzie przez samoczynne wyłączenie zasilania. 6.0 Ochrona przeciwprzepięciowa. Ochrona przeciwprzepięciowa realizowana będzie przez ochronniki przeciwprzepięciowe 4-bieg. kl.c ograniczające przepięcie do poziomu Up < (1,2) 1,5 kv. Pierwszy stopień ochrony przeciwprzepięciowej realizowany jest przez ochronniki przeciwprzepięciowe kl.b zabudowane w rozdzielni głównej RG. 7.0 Uwagi końcowe. 7.1 Całość prac wykonać w oparciu o opracowany projekt budowlany, warunki techniczne wykonania i odbioru robót, obowiązujące przepisy i normy. 7.2 Stosować materiały posiadające aktualne atesty czy certyfikaty.

6 7.3 Po zakończeniu prac montażowych wykonać prace kontrolnopomiarowe dotyczące sprawdzenia skuteczności ochrony przeciwporażeniowej.

7 - 6 - ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Rozdzielnia R Rozdzielnia wnękowa typ EKINOXE TX 4 x 18S z szyną N i PE - 1 szt 2.0 Wyłącznik 3-faz. typ DILOS 63A - 1 szt 3.0 Ochronnik przeciwprzepięciowy 4-bieg. kl.c1-c4, Up<1,2kV - 1 kpl 4.0 Wyłącznik nadmiarowo-prądowy S 301 B 6A - 1 szt 5.0 Wyłącznik nadmiarowo-prądowy S 301 C 10-4 szt 6.0 Wyłącznik nadmiarowo-prądowy S 301 B 16A -10 szt 7.0 Wyłącznik nadmiarowo-prądowy S 301 B 20A - 5 szt 8.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 1szt 9.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 2szt 10.0 Wyłącznik różnicowo-prądowy typ P /0,100A - 1szt 11.0 Szyna łączeniowa grzebieniowa BI szt Rozdzielnia R Rozdzielnia wnękowa typ EKINOXE TX 3x18S - 1szt 13.0 Ochronnik przeciwprzepięciowe 4-bieg. Kl. C, Up<1,2kV - 1kpl 14.0 Wyłącznik 3-faz. typ FRX 63A - 1 szt 15.0 Wyłącznik nadmiarowo-prądowy S 301 B 6A - 1 szt 16.0 Wyłącznik nadmiarowo-prądowy S 301 B 10A - 1 szt 17.0 Wyłącznik nadmiarowo-prądowy S 301 B 16A - 6 szt 18.0 Wyłącznik różnicowo-prądowy P /0,03A - 1 szt 19.0 Szyna łączeniowa grzebieniowa BI szt Rozdzielnia R Rozdzielnia wnękowa typ EKINOXE TX 4x18S - 1 szt 21.0 Ochronnik przeciwprzepięciowy 4-bieg. kl.c, Up<1,2kV - 1 kpl 22.0 Wyłącznik 3-faz. DILOS 63A - 1 szt 23.0 Wyłącznik nadmiarowo-prądowy S 301 B 6A - 1 szt 24.0 Wyłącznik nadmiarowo-prądowy S 301 C 10A - 4 szt 25.0 Wyłącznik nadmiarowo-prądowy S 301 B 16A - 9 szt 26.0 Wyłącznik nadmiarowo-prądowy S 301 B 20A - 3 szt 27.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 1 szt 28.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 2 szt 29.0 Wyłącznik różnicowo-prądowy typ P /0,10A - 1 szt 30.0 Szyna łączeniowa grzebieniowa BI szt

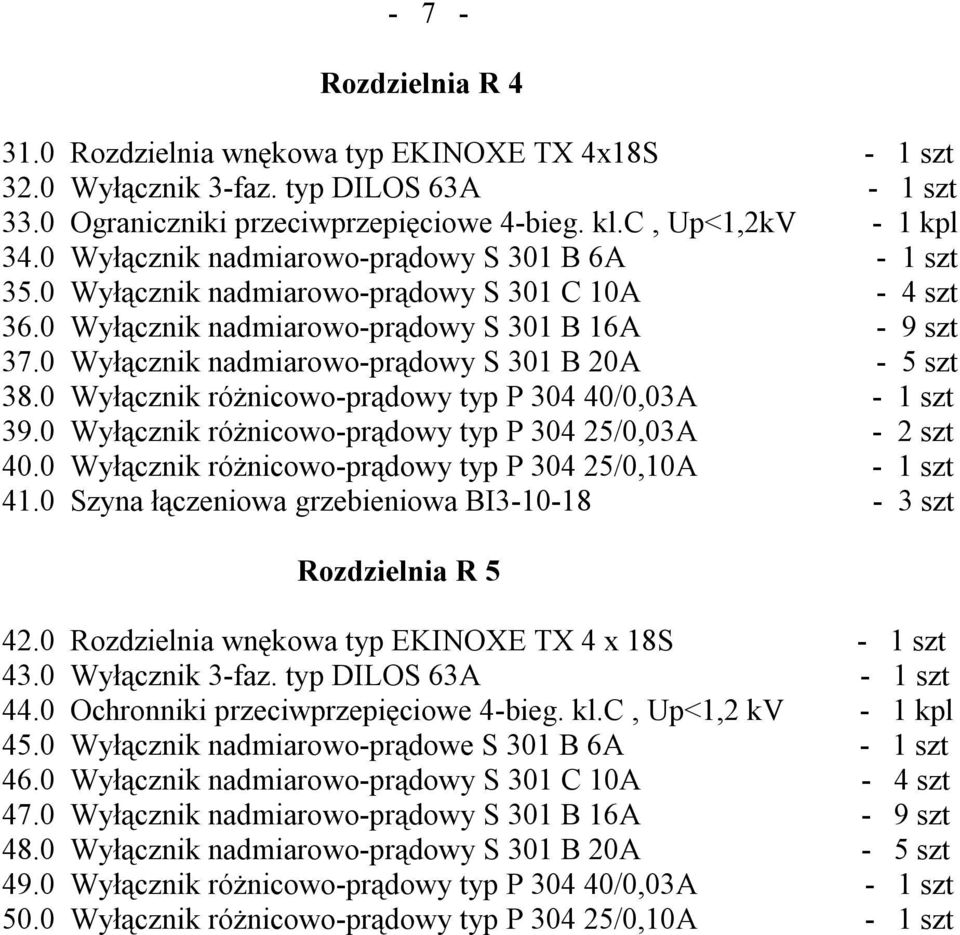

8 - 7 - Rozdzielnia R Rozdzielnia wnękowa typ EKINOXE TX 4x18S - 1 szt 32.0 Wyłącznik 3-faz. typ DILOS 63A - 1 szt 33.0 Ograniczniki przeciwprzepięciowe 4-bieg. kl.c, Up<1,2kV - 1 kpl 34.0 Wyłącznik nadmiarowo-prądowy S 301 B 6A - 1 szt 35.0 Wyłącznik nadmiarowo-prądowy S 301 C 10A - 4 szt 36.0 Wyłącznik nadmiarowo-prądowy S 301 B 16A - 9 szt 37.0 Wyłącznik nadmiarowo-prądowy S 301 B 20A - 5 szt 38.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 1 szt 39.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 2 szt 40.0 Wyłącznik różnicowo-prądowy typ P /0,10A - 1 szt 41.0 Szyna łączeniowa grzebieniowa BI szt Rozdzielnia R Rozdzielnia wnękowa typ EKINOXE TX 4 x 18S - 1 szt 43.0 Wyłącznik 3-faz. typ DILOS 63A - 1 szt 44.0 Ochronniki przeciwprzepięciowe 4-bieg. kl.c, Up<1,2 kv - 1 kpl 45.0 Wyłącznik nadmiarowo-prądowe S 301 B 6A - 1 szt 46.0 Wyłącznik nadmiarowo-prądowy S 301 C 10A - 4 szt 47.0 Wyłącznik nadmiarowo-prądowy S 301 B 16A - 9 szt 48.0 Wyłącznik nadmiarowo-prądowy S 301 B 20A - 5 szt 49.0 Wyłącznik różnicowo-prądowy typ P /0,03A - 1 szt 50.0 Wyłącznik różnicowo-prądowy typ P /0,10A - 1 szt

9 SPECYFIKACJA TECHNICZNA ST 005 INSTALACJE ELEKTRYCZNE 1.0 WSTĘP 1.1 PRZEDMIOT SST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznej w budynku szkoły nr 5 na Osiedlu Żaków w Świebodzinie. 1.2 ZAKRES STOSOWANIA SST. Specyfikacja techniczna jest stosowana jako dokument przy przetargach oraz zleceniu i realizacji robót wymienionych w pkt ZAKRES ROBÓT. Niniejsza specyfikacja obejmuje : - wymianę tablic rozdzielczych, - wykonanie wewnętrznych linii zasilających wlz, - wykonanie instalacji elektrycznej oświetleniowej i gniazd wtyczkowych, - ochrona przeciwporażeniowa, - ochrona przeciwprzepięciowa. 1.4 CHARAKTERYSTYKA ELEKTROENERGETYCZNA. - napięcie zasilania 230/400V z istniejącego przyłącza i rozdzielni RG. - moc zapotrzebowana obiektu Pz = 65 kw - prąd obciążenia szczytowego Is = 100 A, - instalacja odbiorcza układ TN-S, - ochrona przeciwporażeniowa : samoczynne wyłączenie zasilania. - ochrona przeciwprzepięciowa : ochronniki kl. B i C. 2.0MATERIAŁY. Matriały, elementy i urządzenia do wykonania instalacji elektrycznych powinny odpowiadać Polskim Normom Branżowym a w razie ich braku powinny mieć decyzje dopuszczające do stosowania w

10 budownictwie. Podstawowymi materiałami są : - oprawy oświetleniowe typ LUGCLASSIC PAR n/t 4x18W, - oprawy typ VEGA 100 W - oprawy oświetleniowe z modułem awaryjnym, - oprawy oświetlenia ewakuacyjnego ERGO 208, - rozdzielnie elektryczne : R1,R2,R3,R4,R5, - przewody kabelkowe typu YKY 5x10mm² na WLZ-ty, - przewody instalacyjne typu YDYp 2,3,4x1,5 oraz YDYpżo 3x2,5mm² YDY 5x2,5mm² w izolacji na 750V, - łączniki oświetleniowe 1-bieg. oraz świecznikowe, - gniazda wtyczkowe p/t pojedyncze i podwójne na 230V. - puszki odgałężne PO Ø 70/80 i końcowe PK Ø 50/ SPRZĘT. Do wykonania robót montażowych wykonawca powinien dysponować sprzętem podanym w kosztorysie. Sprzęt powinien być dobrej jakości, zgodnym z projektem organizacji robót i zaakceptowany przez inspektora. 4.0 TRANSPORT. Przewóz materiałów powinien odbywać się dostosowanymi do tego celu środkami transportu, które powinny zabezpieczać przewożone materiały przed wpływami atmosferycznymi, zawilgoceniem, uszkodzeniem opakowania i zanieczyszczeniem. Wykonawca powinien dysponować sprawnym technicznie sprzętem wymienionym w kosztorysie. Materiały powinny być przechowywane w miejscach półotwartych lub zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Stosować się do wymagań ST Wymagania ogólne. 5.0 WYKONANIE ROBÓT. 5.1WYKONANIE WEWNĘTRZNYCH LINII ZASILAJĄCYH. Wewnętrzne linie zasilające wykonać przewodami typu YKY 5x10mm² w izolacji na 1kV na odcinkach między istniejącą zmodernizowaną rozdzielnią główną a projektowanymi rozdzielniami elektrycznymi przewidzianymi do zabudowania w miejscach istniejących tablic rozdzielczych po uprzednim ich zdemontowaniu.

11 5.2 WYKONANIE ROZDZIELNI ELEKTRYCZNYCH R. Projektowane tablice rozdzielcze należy zabudować w miejscach istniejących tablic rozdzielczych. W rozdzielniach zabudować główne wyłączniki prądu, ochronniki przeciwprzepięciowe kl.c, wyłączniki nadmiarowo-prądowe i różnicowo-prądowe czułe o różnicowym prądzie wyzwalania nie przekraczającym 30 ma. Rozdzielnie EKINOXE TX 4x18S z listwami N i PE. 5.3 INSTALACJA ELEKTRYCZNA OŚWIETLENIOWA I GNIAZD WTYCZKOWYCH. Instalację elektryczną oświetleniową należy wykonać przewodami typu YDYp 2,3,4 x 1,5mm² w izolacji na 750V. Instalację elektryczną gniazd wtyczkowych wykonać przewodami typu YDYp 3x2,5mm² oraz YDY 5x2,5mm² również w izolacji na 750V. Bateryjne przepływowe ogrzewacze wody należy zasilić obwodami wydzielonymi typu YDYp 3x2,5 mm² oraz przewodami typu YDY 5x2,5 mm² do bateryjnych ogrzewaczy wody z trzema bateriami. W sanitariatach z umywalkami należy stosować sprzęt i osprzęt bryzgoszczelny o stpni szczelności obudów IP OCHRONA PRZECIWPRZEPIĘCIOWA. Pierwszy stopień ochrony przeciwprzepięciowej realizowany będzie w rozdzielni głównej RG, natomiast drugi stopnień w poszczególnych rozdzielniach R za pomocą ochronników przeciwprzepięciowych kl.c. 5.5 OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM. Ochronę podstawową stanowi izolacja przewodów na 750V. System dodatkowej ochrony przeciwporażeniowej stanowić będzie samoczynne wyłączenie zasilania. Uzupełnieniem ochrony przeciwporażeniowej podstawowej stanowić będą wyłączniki różnicowo-prądowe czułe o różnicowym prądzie wyzwalania nie przekraczającym 30 ma. 6.0 KONTROLA JAKOŚCI ROBÓT. Jakość materiałów musi być potwierdzona właściwymi dokumentami dopuszczającymi materiały do obrotu i stosowania w budownictwie, którymi są:

12 - certyfikat na znak bezpieczeństwa, - certyfikat zgodności lub deklaracja zgodności z dokumentem odniesienia ( PN, aprobata techniczna itp.) Jakość wykonania instalacji powinna być potwierdzona przez wykonawcę w trakcie odbiorów częściowych poszczególnych robót. Jakość robót powinna być zgodna z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz.v- Instalacje Elektryczne. 7.0 POBMIAR ROBÓT. W kalkulacji uwzględnić dostawę materiałów i wykonanie robót łącznie z dostawą, montażem i po zakończeniu robót demontażem potrzebnych zabezpieczeń. Jednostką obmiarową jest 1 mb przewodów i 1 szt. urządzeń. 8.0 ODBIÓR ROBÓT. 8.1 ODBIÓR MATERIAŁÓW. Odbiór materiałów powinien być dokonany bezpośrednio po ich dostarczeniu na budowę. Odbiór ten powinien obejmować sprawdzenie ich właściwości technicznych zgodnie z wymaganiami odpowiednich norm przedmiotowych aprobat technicznych i innych dokumentów odniesienia. Materiały dostarczone na budowę muszą być właściwie oznakowane, odpowiednio znakiem bezpieczeństwa, znakiem bezpieczeństwa, znakiem budowlanym lub znakiem zgodności z PN. Ponadto na materiałach lub opakowaniach muszą znajdować się informacje, w tym instrukcja określająca zakres stosowania i sposób stosowania. 8.2 ODBIÓR ROBÓT. Odbiór operacyjny powinien obejmować: - sprawdzenie zgodności wykonania z projektem technicznym, - sprawdzenie użycia właściwych materiałów. Przy sprawdzaniu instalacji należy zwrócić uwagę na: - sposób prowadzenia przewodów,

13 - prawidłowość zamocowań, - lokalizację poszczególnych elementów. Z każdego odbioru i próby ma być sporządzony protokół, który jest ewidencjonowany i przechowywany wraz z dokumentacją budowy. Roboty elektryczne powinny być wykonane zgodnie z przepisami Bhp, warunkami technicznymi wykonania i odbioru robót budowlano -montażowych oraz zgodnie ze sztuką budowlaną. 9.0 PODSTAWA PŁATNOŚCI. Podstawą płatności jest cena jednostkowa, skalkulowana za jednostkę obmiarową, ustaloną dla danej pozycji kosztorysu, zgodnie z oceną jakości użytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. Wszystkie prac e elektroenergetyczne należy wykonać zgodnie z obowiązującymi normami i przepisami NORMY. Wszystkie prace elektroenergetyczne należy wykonać zgodnie z obowiązującymi normami i przepisami: - Przepisy Budowy i Eksploatacji Urządzeń Elektrycznych PBUE, - Obowiązujące przepisy i normy. - Warunki Techniczne Wykonania i Odbioru Robót Budowlano- Montażowych Roboty Elektryczne. Tom V UWAGI KOŃCOWE Całość prac wykonać zgodnie z obowiązującymi normami PBUE, warunkami technicznymi wykonania i odbioru robót Stosować materiały posiadające aktualne atesty Wykonać prace kontrolno-pomiarowe instalacji elektrycznej w szczególności pod względem ochrony przeciwporażeniowej Rezystancja uziemienia szyn PE w poszczególnych rozdzielniach R nie powinna przekraczać wartości 10Ω ze względu nma zbudowane w nich ochronniki przeciwprzepięciowe.
