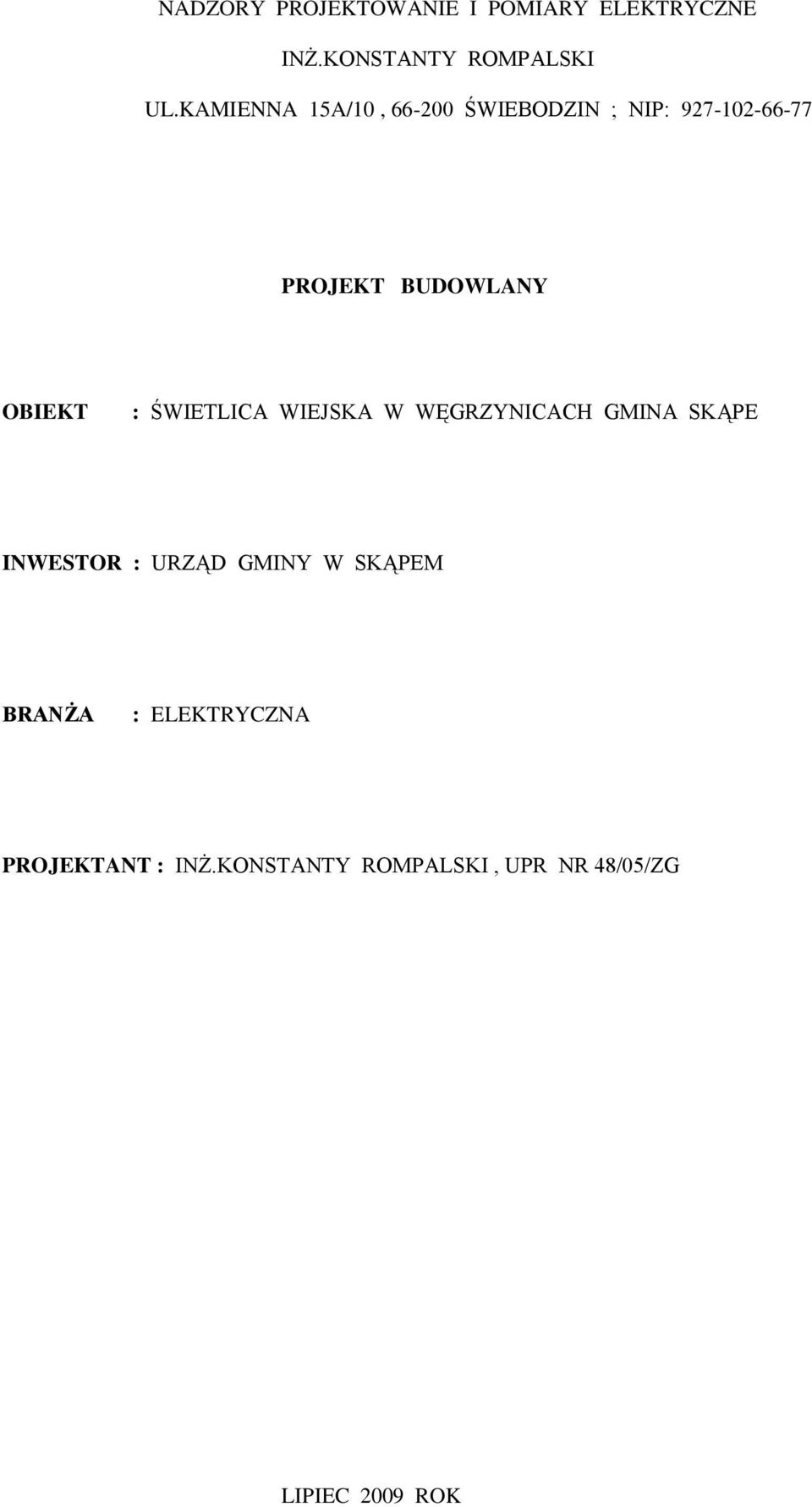

1 NADZORY PROJEKTOWANIE I POMIARY ELEKTRYCZNE INŻ.KONSTANTY ROMPALSKI UL.KAMIENNA 15A/10, ŚWIEBODZIN ; NIP: PROJEKT BUDOWLANY OBIEKT : ŚWIETLICA WIEJSKA W WĘGRZYNICACH GMINA SKĄPE INWESTOR : URZĄD GMINY W SKĄPEM BRANŻA : ELEKTRYCZNA PROJEKTANT : INŻ.KONSTANTY ROMPALSKI, UPR NR 48/05/ZG LIPIEC 2009 ROK

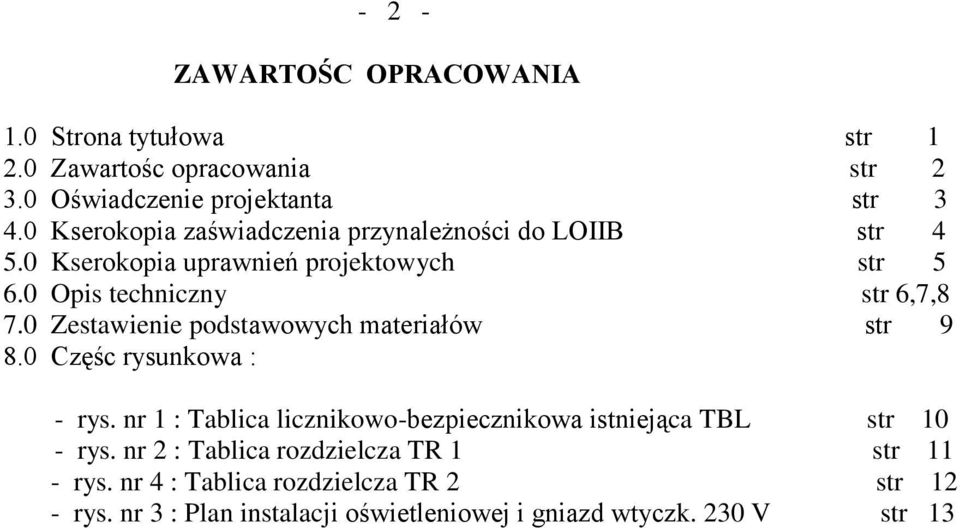

2 - 2 - ZAWARTOŚC OPRACOWANIA 1.0 Strona tytułowa str Zawartośc opracowania str Oświadczenie projektanta str Kserokopia zaświadczenia przynależności do LOIIB str Kserokopia uprawnień projektowych str Opis techniczny str 6,7,8 7.0 Zestawienie podstawowych materiałów str Częśc rysunkowa : - rys. nr 1 : Tablica licznikowo-bezpiecznikowa istniejąca TBL str 10 - rys. nr 2 : Tablica rozdzielcza TR 1 str 11 - rys. nr 4 : Tablica rozdzielcza TR 2 str 12 - rys. nr 3 : Plan instalacji oświetleniowej i gniazd wtyczk. 230 V str 13

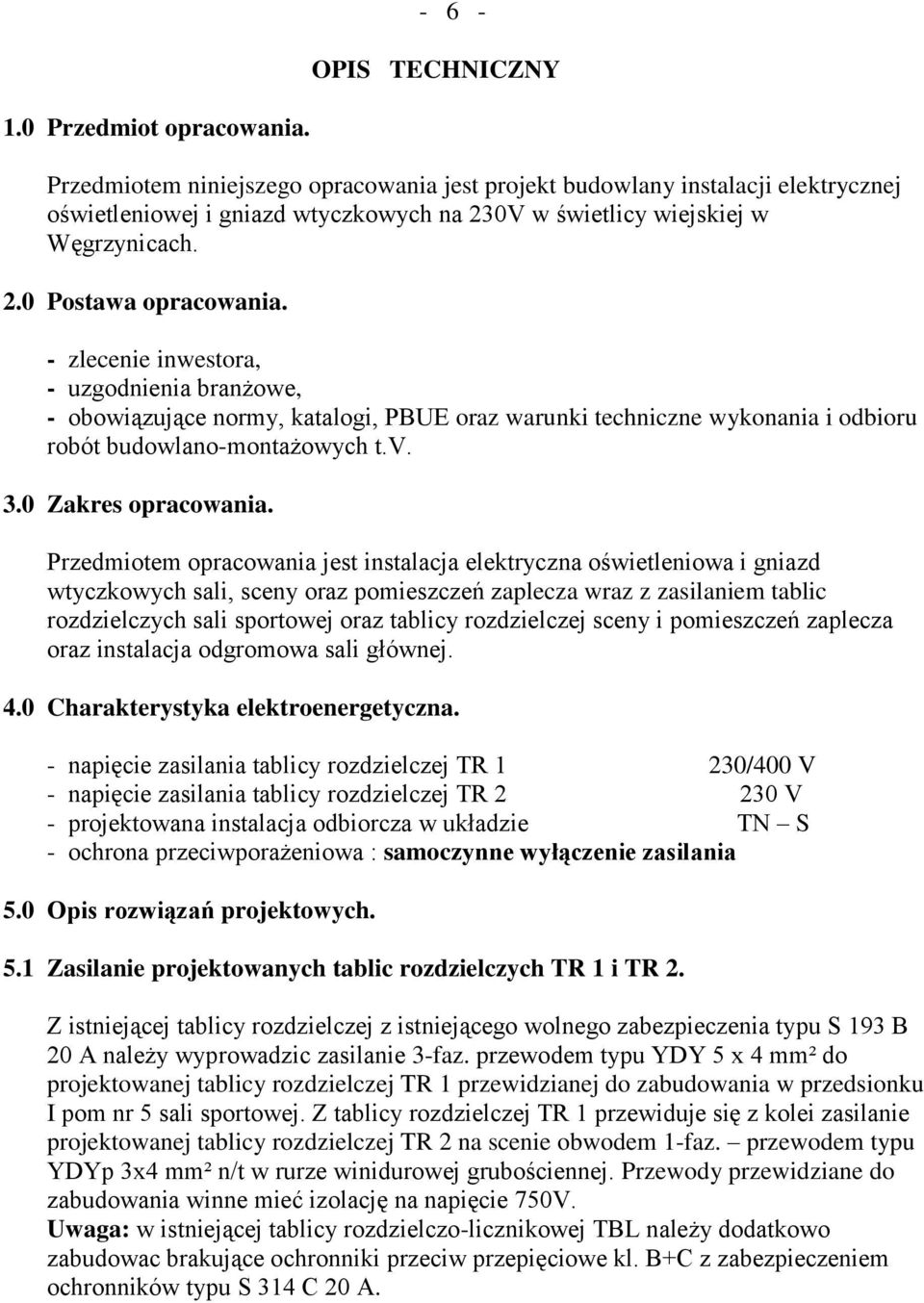

3 - 6 - OPIS TECHNICZNY 1.0 Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznej oświetleniowej i gniazd wtyczkowych na 230V w świetlicy wiejskiej w Węgrzynicach. 2.0 Postawa opracowania. - zlecenie inwestora, - uzgodnienia branżowe, - obowiązujące normy, katalogi, PBUE oraz warunki techniczne wykonania i odbioru robót budowlano-montażowych t.v. 3.0 Zakres opracowania. Przedmiotem opracowania jest instalacja elektryczna oświetleniowa i gniazd wtyczkowych sali, sceny oraz pomieszczeń zaplecza wraz z zasilaniem tablic rozdzielczych sali sportowej oraz tablicy rozdzielczej sceny i pomieszczeń zaplecza oraz instalacja odgromowa sali głównej. 4.0 Charakterystyka elektroenergetyczna. - napięcie zasilania tablicy rozdzielczej TR 1 230/400 V - napięcie zasilania tablicy rozdzielczej TR V - projektowana instalacja odbiorcza w układzie TN S - ochrona przeciwporażeniowa : samoczynne wyłączenie zasilania 5.0 Opis rozwiązań projektowych. 5.1 Zasilanie projektowanych tablic rozdzielczych TR 1 i TR 2. Z istniejącej tablicy rozdzielczej z istniejącego wolnego zabezpieczenia typu S 193 B 20 A należy wyprowadzic zasilanie 3-faz. przewodem typu YDY 5 x 4 mm² do projektowanej tablicy rozdzielczej TR 1 przewidzianej do zabudowania w przedsionku I pom nr 5 sali sportowej. Z tablicy rozdzielczej TR 1 przewiduje się z kolei zasilanie projektowanej tablicy rozdzielczej TR 2 na scenie obwodem 1-faz. przewodem typu YDYp 3x4 mm² n/t w rurze winidurowej grubościennej. Przewody przewidziane do zabudowania winne mieć izolację na napięcie 750V. Uwaga: w istniejącej tablicy rozdzielczo-licznikowej TBL należy dodatkowo zabudowac brakujące ochronniki przeciw przepięciowe kl. B+C z zabezpieczeniem ochronników typu S 314 C 20 A.

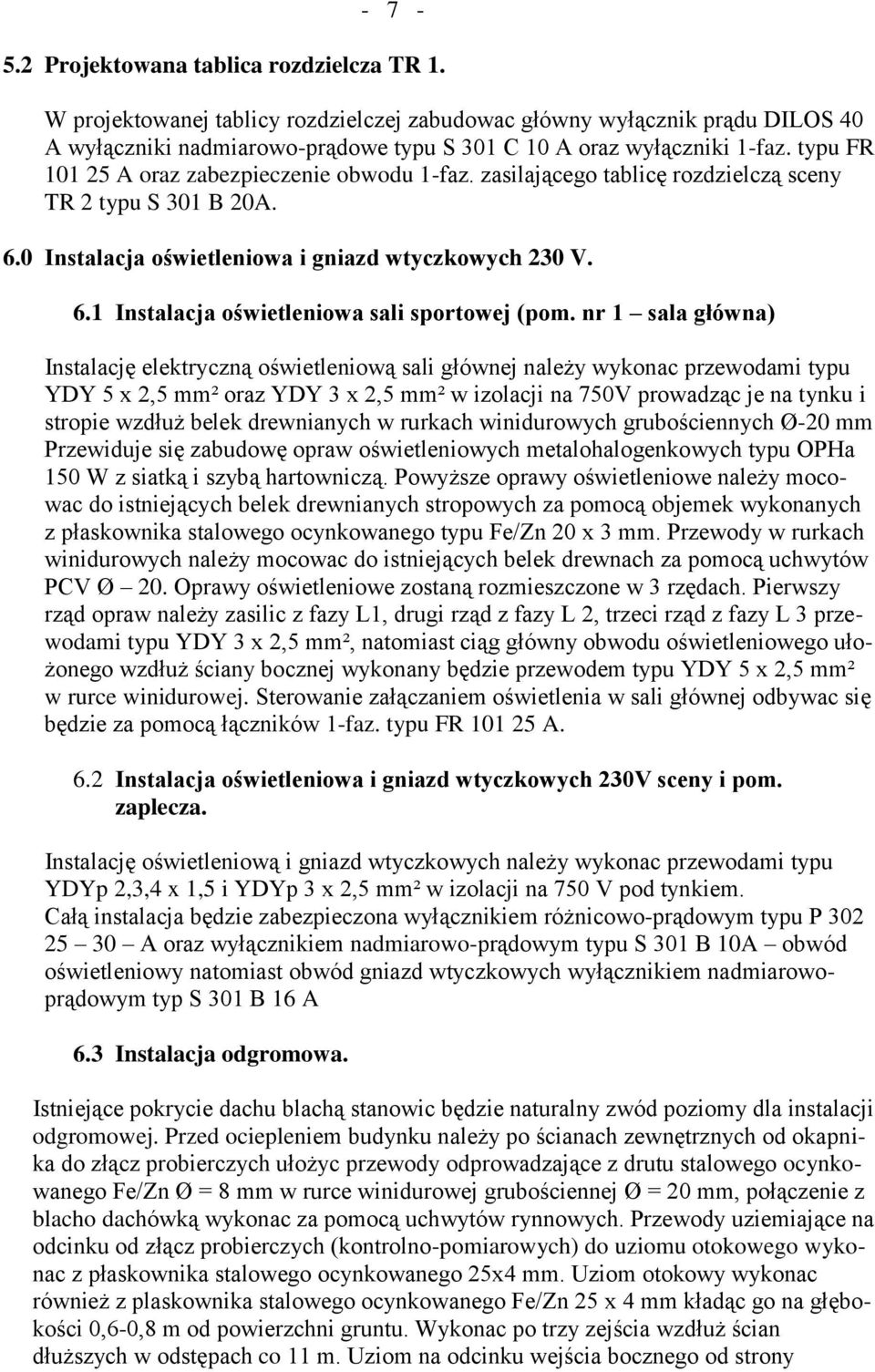

4 Projektowana tablica rozdzielcza TR 1. W projektowanej tablicy rozdzielczej zabudowac główny wyłącznik prądu DILOS 40 A wyłączniki nadmiarowo-prądowe typu S 301 C 10 A oraz wyłączniki 1-faz. typu FR A oraz zabezpieczenie obwodu 1-faz. zasilającego tablicę rozdzielczą sceny TR 2 typu S 301 B 20A. 6.0 Instalacja oświetleniowa i gniazd wtyczkowych 230 V. 6.1 Instalacja oświetleniowa sali sportowej (pom. nr 1 sala główna) Instalację elektryczną oświetleniową sali głównej należy wykonac przewodami typu YDY 5 x 2,5 mm² oraz YDY 3 x 2,5 mm² w izolacji na 750V prowadząc je na tynku i stropie wzdłuż belek drewnianych w rurkach winidurowych grubościennych Ø-20 mm Przewiduje się zabudowę opraw oświetleniowych metalohalogenkowych typu OPHa 150 W z siatką i szybą hartowniczą. Powyższe oprawy oświetleniowe należy mocowac do istniejących belek drewnianych stropowych za pomocą objemek wykonanych z płaskownika stalowego ocynkowanego typu Fe/Zn 20 x 3 mm. Przewody w rurkach winidurowych należy mocowac do istniejących belek drewnach za pomocą uchwytów PCV Ø 20. Oprawy oświetleniowe zostaną rozmieszczone w 3 rzędach. Pierwszy rząd opraw należy zasilic z fazy L1, drugi rząd z fazy L 2, trzeci rząd z fazy L 3 przewodami typu YDY 3 x 2,5 mm², natomiast ciąg główny obwodu oświetleniowego ułożonego wzdłuż ściany bocznej wykonany będzie przewodem typu YDY 5 x 2,5 mm² w rurce winidurowej. Sterowanie załączaniem oświetlenia w sali głównej odbywac się będzie za pomocą łączników 1-faz. typu FR A. 6.2 Instalacja oświetleniowa i gniazd wtyczkowych 230V sceny i pom. zaplecza. Instalację oświetleniową i gniazd wtyczkowych należy wykonac przewodami typu YDYp 2,3,4 x 1,5 i YDYp 3 x 2,5 mm² w izolacji na 750 V pod tynkiem. Całą instalacja będzie zabezpieczona wyłącznikiem różnicowo-prądowym typu P A oraz wyłącznikiem nadmiarowo-prądowym typu S 301 B 10A obwód oświetleniowy natomiast obwód gniazd wtyczkowych wyłącznikiem nadmiarowoprądowym typ S 301 B 16 A 6.3 Instalacja odgromowa. Istniejące pokrycie dachu blachą stanowic będzie naturalny zwód poziomy dla instalacji odgromowej. Przed ociepleniem budynku należy po ścianach zewnętrznych od okapnika do złącz probierczych ułożyc przewody odprowadzające z drutu stalowego ocynkowanego Fe/Zn Ø = 8 mm w rurce winidurowej grubościennej Ø = 20 mm, połączenie z blacho dachówką wykonac za pomocą uchwytów rynnowych. Przewody uziemiające na odcinku od złącz probierczych (kontrolno-pomiarowych) do uziomu otokowego wykonac z płaskownika stalowego ocynkowanego 25x4 mm. Uziom otokowy wykonac również z plaskownika stalowego ocynkowanego Fe/Zn 25 x 4 mm kładąc go na głębokości 0,6-0,8 m od powierzchni gruntu. Wykonac po trzy zejścia wzdłuż ścian dłuższych w odstępach co 11 m. Uziom na odcinku wejścia bocznego od strony

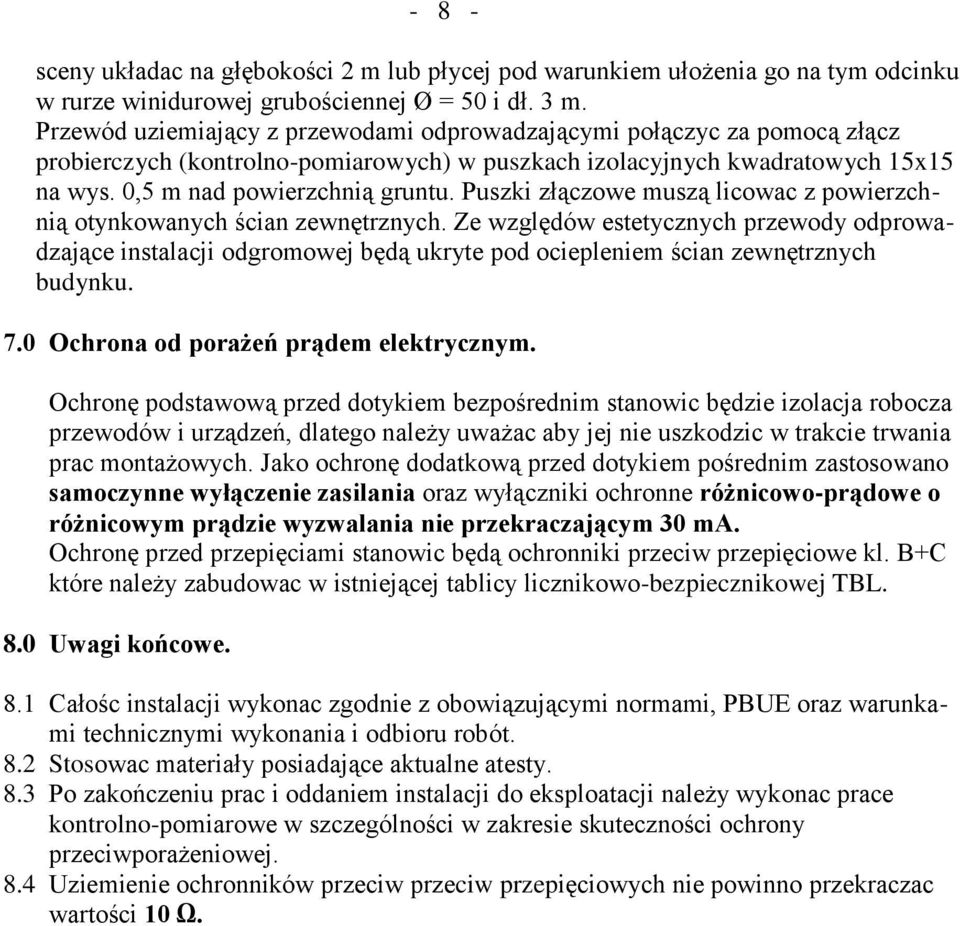

5 - 8 - sceny układac na głębokości 2 m lub płycej pod warunkiem ułożenia go na tym odcinku w rurze winidurowej grubościennej Ø = 50 i dł. 3 m. Przewód uziemiający z przewodami odprowadzającymi połączyc za pomocą złącz probierczych (kontrolno-pomiarowych) w puszkach izolacyjnych kwadratowych 15x15 na wys. 0,5 m nad powierzchnią gruntu. Puszki złączowe muszą licowac z powierzchnią otynkowanych ścian zewnętrznych. Ze względów estetycznych przewody odprowadzające instalacji odgromowej będą ukryte pod ociepleniem ścian zewnętrznych budynku. 7.0 Ochrona od porażeń prądem elektrycznym. Ochronę podstawową przed dotykiem bezpośrednim stanowic będzie izolacja robocza przewodów i urządzeń, dlatego należy uważac aby jej nie uszkodzic w trakcie trwania prac montażowych. Jako ochronę dodatkową przed dotykiem pośrednim zastosowano samoczynne wyłączenie zasilania oraz wyłączniki ochronne różnicowo-prądowe o różnicowym prądzie wyzwalania nie przekraczającym 30 ma. Ochronę przed przepięciami stanowic będą ochronniki przeciw przepięciowe kl. B+C które należy zabudowac w istniejącej tablicy licznikowo-bezpiecznikowej TBL. 8.0 Uwagi końcowe. 8.1 Całośc instalacji wykonac zgodnie z obowiązującymi normami, PBUE oraz warunkami technicznymi wykonania i odbioru robót. 8.2 Stosowac materiały posiadające aktualne atesty. 8.3 Po zakończeniu prac i oddaniem instalacji do eksploatacji należy wykonac prace kontrolno-pomiarowe w szczególności w zakresie skuteczności ochrony przeciwporażeniowej. 8.4 Uziemienie ochronników przeciw przeciw przepięciowych nie powinno przekraczac wartości 10 Ω.

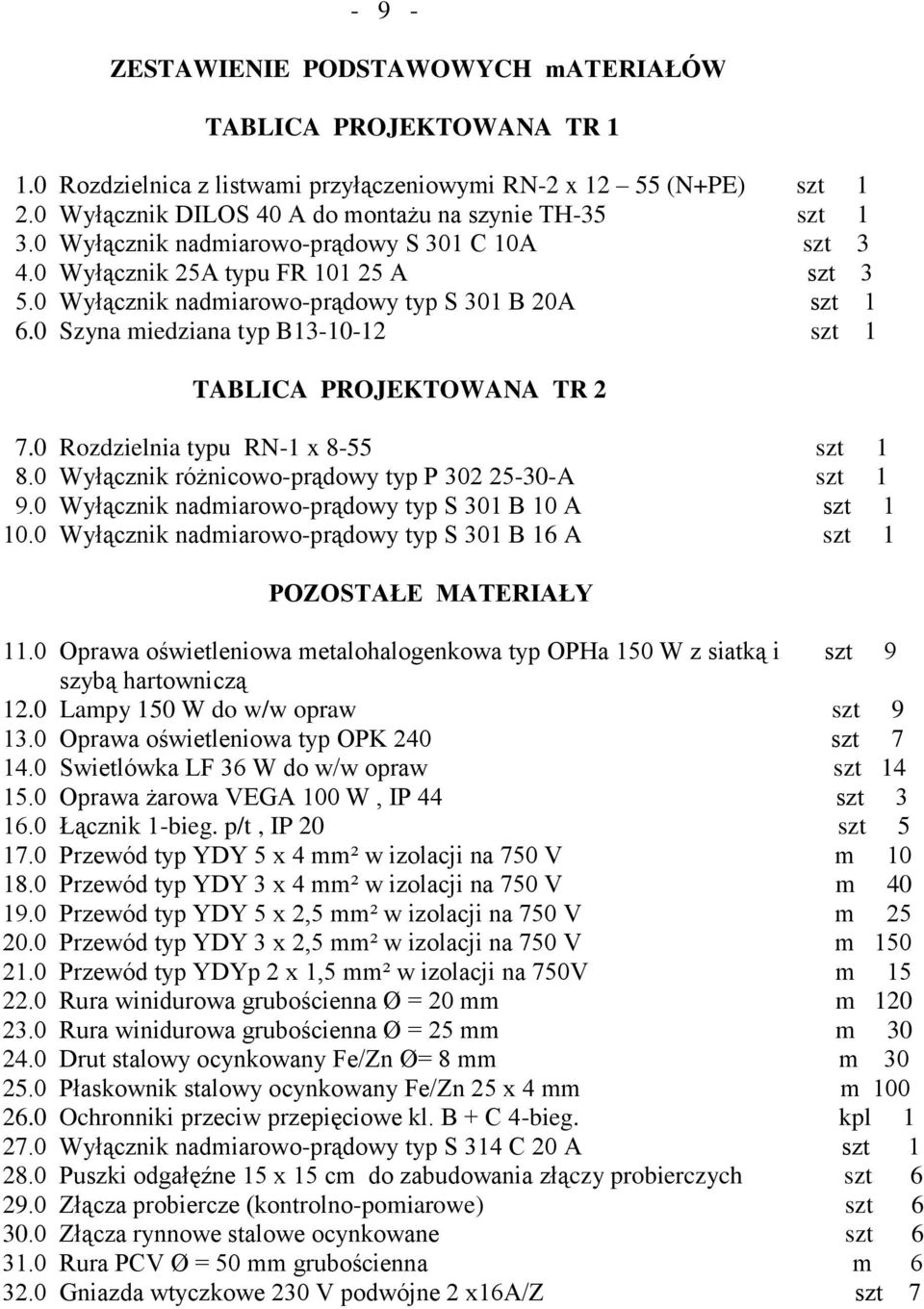

6 - 9 - ZESTAWIENIE PODSTAWOWYCH materiałów TABLICA PROJEKTOWANA TR Rozdzielnica z listwami przyłączeniowymi RN-2 x (N+PE) szt Wyłącznik DILOS 40 A do montażu na szynie TH-35 szt Wyłącznik nadmiarowo-prądowy S 301 C 10A szt Wyłącznik 25A typu FR A szt Wyłącznik nadmiarowo-prądowy typ S 301 B 20A szt Szyna miedziana typ B szt 1 TABLICA PROJEKTOWANA TR Rozdzielnia typu RN-1 x 8-55 szt Wyłącznik różnicowo-prądowy typ P A szt Wyłącznik nadmiarowo-prądowy typ S 301 B 10 A szt Wyłącznik nadmiarowo-prądowy typ S 301 B 16 A szt 1 POZOSTAŁE MATERIAŁY 11.0 Oprawa oświetleniowa metalohalogenkowa typ OPHa 150 W z siatką i szt 9 szybą hartowniczą 12.0 Lampy 150 W do w/w opraw szt Oprawa oświetleniowa typ OPK 240 szt Swietlówka LF 36 W do w/w opraw szt Oprawa żarowa VEGA 100 W, IP 44 szt Łącznik 1-bieg. p/t, IP 20 szt Przewód typ YDY 5 x 4 mm² w izolacji na 750 V m Przewód typ YDY 3 x 4 mm² w izolacji na 750 V m Przewód typ YDY 5 x 2,5 mm² w izolacji na 750 V m Przewód typ YDY 3 x 2,5 mm² w izolacji na 750 V m Przewód typ YDYp 2 x 1,5 mm² w izolacji na 750V m Rura winidurowa grubościenna Ø = 20 mm m Rura winidurowa grubościenna Ø = 25 mm m Drut stalowy ocynkowany Fe/Zn Ø= 8 mm m Płaskownik stalowy ocynkowany Fe/Zn 25 x 4 mm m Ochronniki przeciw przepięciowe kl. B + C 4-bieg. kpl Wyłącznik nadmiarowo-prądowy typ S 314 C 20 A szt Puszki odgałęźne 15 x 15 cm do zabudowania złączy probierczych szt Złącza probiercze (kontrolno-pomiarowe) szt Złącza rynnowe stalowe ocynkowane szt Rura PCV Ø = 50 mm grubościenna m Gniazda wtyczkowe 230 V podwójne 2 x16a/z szt 7

7 SPECYFIKACJA TECHNICZNA INSTALACJE ELEKTRYCZNE - ŚWIETLICA WIEJSKA W WĘGRZYNICACH 1.0 WSTĘP 1.1 PRZEDMIOT ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznej oświetleniowej i gniazd wtyczkowych 230V oraz modernizacja istniejącej tablicy rozdzielczopomiarowej TBL jak również zabudowę tablic rozdzielczych TR 1 i TR ZAKRES STOSOWANIA ST. Specyfikacja techniczna jest stosowana jako dokument przy przetargach oraz zleceniu oraz realizacji robót wymienionych w pkt ZAKRES ROBÓT. - rozbudowa istniejącej tablicy rozdzielczej TBL - zabudowa projektowanych tablic rozdzielczych TR 1 i TR 2 - wykonanie zasilania tych tablic rozdzielczych - wykonanie instalacji oświetleniowej i gniazd wtyczkowych sali głównej, sceny oraz pomieszczeń zaplecza. 2.0 CHARAKTERYSTYKA ELEKTROENERGETYCZNA : - napięcie zasilania tablicy rozdzielczej TR 1 400/230 V - napięcie zasilania tablicy rozdzielczej TR V - moc obciążeniowa Ps = 12 kw - projektowana instalacja odbiorcza w układzie TN-S - ochrona przeciwporażeniowa : samoczynne wyłączenie zasilania 3.0 MATERIAŁY Materiały, elementy i urządzenia do wykonania instalacji elektrycznej powinny odpowiadac Polskim Normom Branżowym a w razie ich braku powinny mieć decyzje dopuszczające je do stosowania w budownictwie. Podstawowymi materiałami są: - rozdzielnica z listwami przyłączeniowymi RN-2x12-55 (N+PE) i RN-1x wyłączniki nadmiarowo-prądowe typ S 301 B 10A - wyłącznik nadmiarowo-prądowy typ S 301 B 16 A - wyłącznik nadmiarowo-prądowy typ S 301 C 10 A - wyłącznik różnicowo-prądowy typ P A - wyłącznik nadmiarowo-prądowy typ S 314 C 20 A - ochronnik przeciw przepięciowy 4-bieg. kl. B+C - wyłącznik 3-biegunowy typ DILOS 40 A - wyłącznik 1-bieg. typ FR A

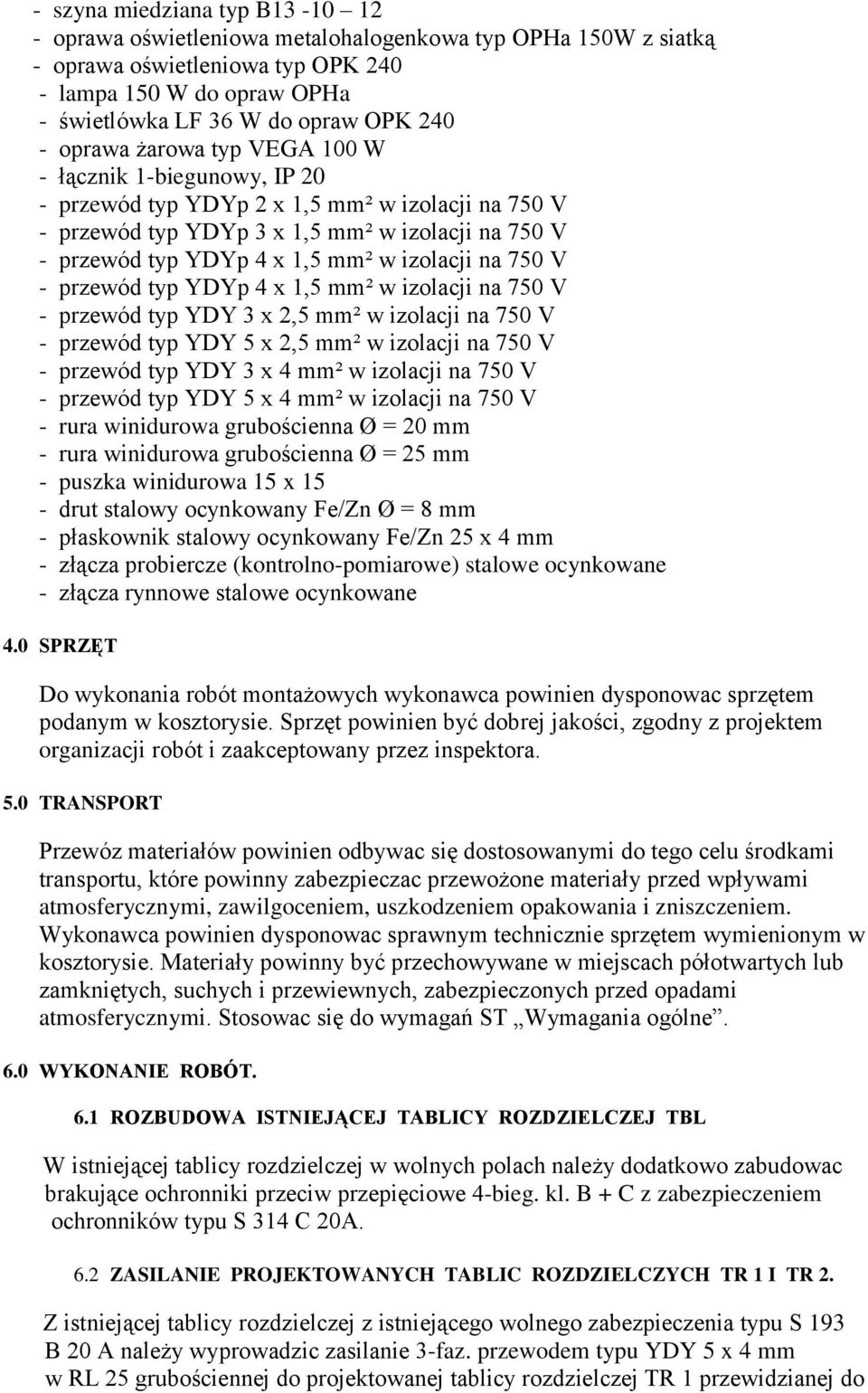

8 - szyna miedziana typ B oprawa oświetleniowa metalohalogenkowa typ OPHa 150W z siatką - oprawa oświetleniowa typ OPK lampa 150 W do opraw OPHa - świetlówka LF 36 W do opraw OPK oprawa żarowa typ VEGA 100 W - łącznik 1-biegunowy, IP 20 - przewód typ YDYp 2 x 1,5 mm² w izolacji na 750 V - przewód typ YDYp 3 x 1,5 mm² w izolacji na 750 V - przewód typ YDYp 4 x 1,5 mm² w izolacji na 750 V - przewód typ YDYp 4 x 1,5 mm² w izolacji na 750 V - przewód typ YDY 3 x 2,5 mm² w izolacji na 750 V - przewód typ YDY 5 x 2,5 mm² w izolacji na 750 V - przewód typ YDY 3 x 4 mm² w izolacji na 750 V - przewód typ YDY 5 x 4 mm² w izolacji na 750 V - rura winidurowa grubościenna Ø = 20 mm - rura winidurowa grubościenna Ø = 25 mm - puszka winidurowa 15 x 15 - drut stalowy ocynkowany Fe/Zn Ø = 8 mm - płaskownik stalowy ocynkowany Fe/Zn 25 x 4 mm - złącza probiercze (kontrolno-pomiarowe) stalowe ocynkowane - złącza rynnowe stalowe ocynkowane 4.0 SPRZĘT Do wykonania robót montażowych wykonawca powinien dysponowac sprzętem podanym w kosztorysie. Sprzęt powinien być dobrej jakości, zgodny z projektem organizacji robót i zaakceptowany przez inspektora. 5.0 TRANSPORT Przewóz materiałów powinien odbywac się dostosowanymi do tego celu środkami transportu, które powinny zabezpieczac przewożone materiały przed wpływami atmosferycznymi, zawilgoceniem, uszkodzeniem opakowania i zniszczeniem. Wykonawca powinien dysponowac sprawnym technicznie sprzętem wymienionym w kosztorysie. Materiały powinny być przechowywane w miejscach półotwartych lub zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Stosowac się do wymagań ST Wymagania ogólne. 6.0 WYKONANIE ROBÓT. 6.1 ROZBUDOWA ISTNIEJĄCEJ TABLICY ROZDZIELCZEJ TBL W istniejącej tablicy rozdzielczej w wolnych polach należy dodatkowo zabudowac brakujące ochronniki przeciw przepięciowe 4-bieg. kl. B + C z zabezpieczeniem ochronników typu S 314 C 20A. 6.2 ZASILANIE PROJEKTOWANYCH TABLIC ROZDZIELCZYCH TR 1 I TR 2. Z istniejącej tablicy rozdzielczej z istniejącego wolnego zabezpieczenia typu S 193 B 20 A należy wyprowadzic zasilanie 3-faz. przewodem typu YDY 5 x 4 mm w RL 25 grubościennej do projektowanej tablicy rozdzielczej TR 1 przewidzianej do

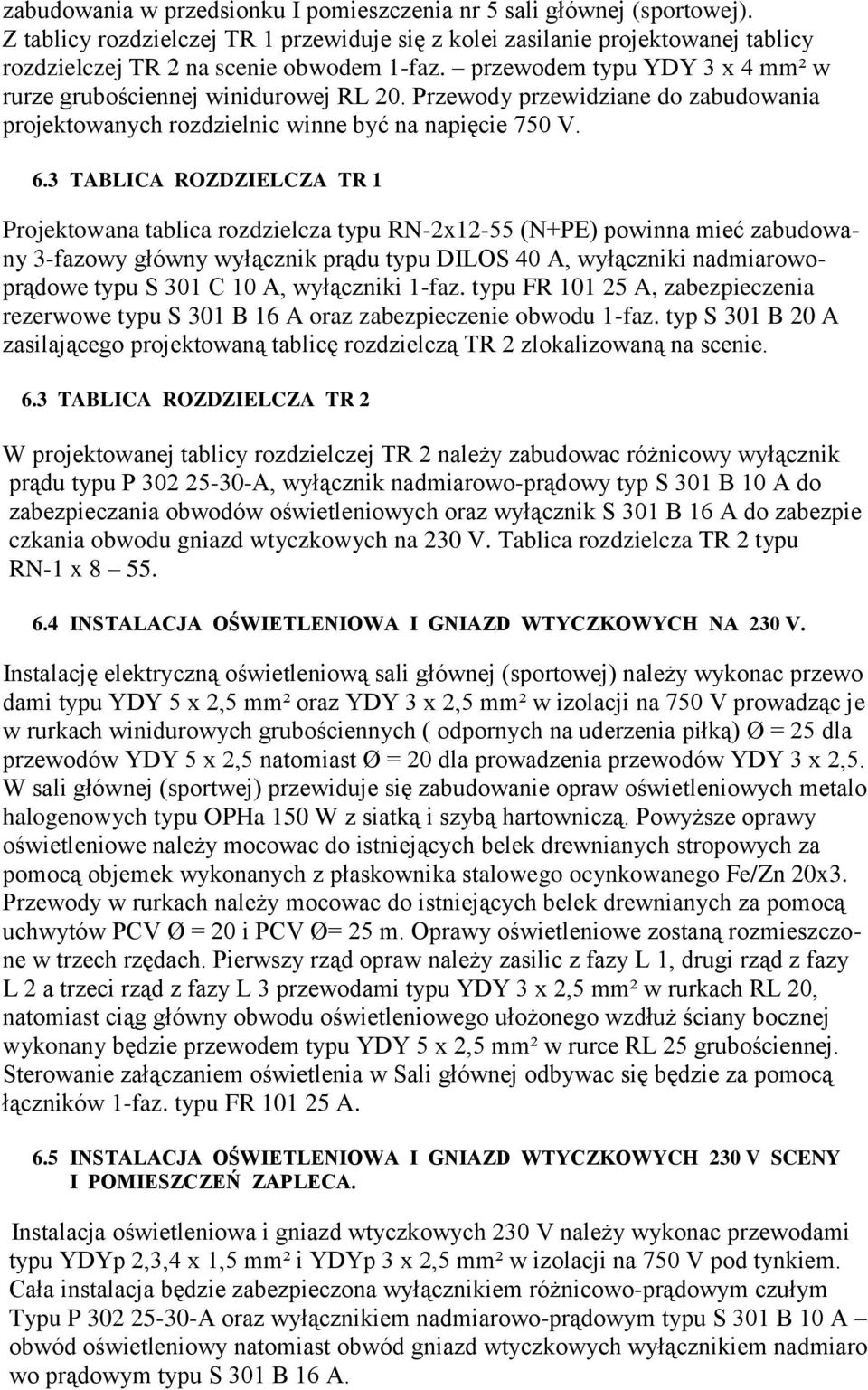

9 zabudowania w przedsionku I pomieszczenia nr 5 sali głównej (sportowej). Z tablicy rozdzielczej TR 1 przewiduje się z kolei zasilanie projektowanej tablicy rozdzielczej TR 2 na scenie obwodem 1-faz. przewodem typu YDY 3 x 4 mm² w rurze grubościennej winidurowej RL 20. Przewody przewidziane do zabudowania projektowanych rozdzielnic winne być na napięcie 750 V. 6.3 TABLICA ROZDZIELCZA TR 1 Projektowana tablica rozdzielcza typu RN-2x12-55 (N+PE) powinna mieć zabudowany 3-fazowy główny wyłącznik prądu typu DILOS 40 A, wyłączniki nadmiarowoprądowe typu S 301 C 10 A, wyłączniki 1-faz. typu FR A, zabezpieczenia rezerwowe typu S 301 B 16 A oraz zabezpieczenie obwodu 1-faz. typ S 301 B 20 A zasilającego projektowaną tablicę rozdzielczą TR 2 zlokalizowaną na scenie. 6.3 TABLICA ROZDZIELCZA TR 2 W projektowanej tablicy rozdzielczej TR 2 należy zabudowac różnicowy wyłącznik prądu typu P A, wyłącznik nadmiarowo-prądowy typ S 301 B 10 A do zabezpieczania obwodów oświetleniowych oraz wyłącznik S 301 B 16 A do zabezpie czkania obwodu gniazd wtyczkowych na 230 V. Tablica rozdzielcza TR 2 typu RN-1 x INSTALACJA OŚWIETLENIOWA I GNIAZD WTYCZKOWYCH NA 230 V. Instalację elektryczną oświetleniową sali głównej (sportowej) należy wykonac przewo dami typu YDY 5 x 2,5 mm² oraz YDY 3 x 2,5 mm² w izolacji na 750 V prowadząc je w rurkach winidurowych grubościennych ( odpornych na uderzenia piłką) Ø = 25 dla przewodów YDY 5 x 2,5 natomiast Ø = 20 dla prowadzenia przewodów YDY 3 x 2,5. W sali głównej (sportwej) przewiduje się zabudowanie opraw oświetleniowych metalo halogenowych typu OPHa 150 W z siatką i szybą hartowniczą. Powyższe oprawy oświetleniowe należy mocowac do istniejących belek drewnianych stropowych za pomocą objemek wykonanych z płaskownika stalowego ocynkowanego Fe/Zn 20x3. Przewody w rurkach należy mocowac do istniejących belek drewnianych za pomocą uchwytów PCV Ø = 20 i PCV Ø= 25 m. Oprawy oświetleniowe zostaną rozmieszczone w trzech rzędach. Pierwszy rząd opraw należy zasilic z fazy L 1, drugi rząd z fazy L 2 a trzeci rząd z fazy L 3 przewodami typu YDY 3 x 2,5 mm² w rurkach RL 20, natomiast ciąg główny obwodu oświetleniowego ułożonego wzdłuż ściany bocznej wykonany będzie przewodem typu YDY 5 x 2,5 mm² w rurce RL 25 grubościennej. Sterowanie załączaniem oświetlenia w Sali głównej odbywac się będzie za pomocą łączników 1-faz. typu FR A. 6.5 INSTALACJA OŚWIETLENIOWA I GNIAZD WTYCZKOWYCH 230 V SCENY I POMIESZCZEŃ ZAPLECA. Instalacja oświetleniowa i gniazd wtyczkowych 230 V należy wykonac przewodami typu YDYp 2,3,4 x 1,5 mm² i YDYp 3 x 2,5 mm² w izolacji na 750 V pod tynkiem. Cała instalacja będzie zabezpieczona wyłącznikiem różnicowo-prądowym czułym Typu P A oraz wyłącznikiem nadmiarowo-prądowym typu S 301 B 10 A obwód oświetleniowy natomiast obwód gniazd wtyczkowych wyłącznikiem nadmiaro wo prądowym typu S 301 B 16 A.

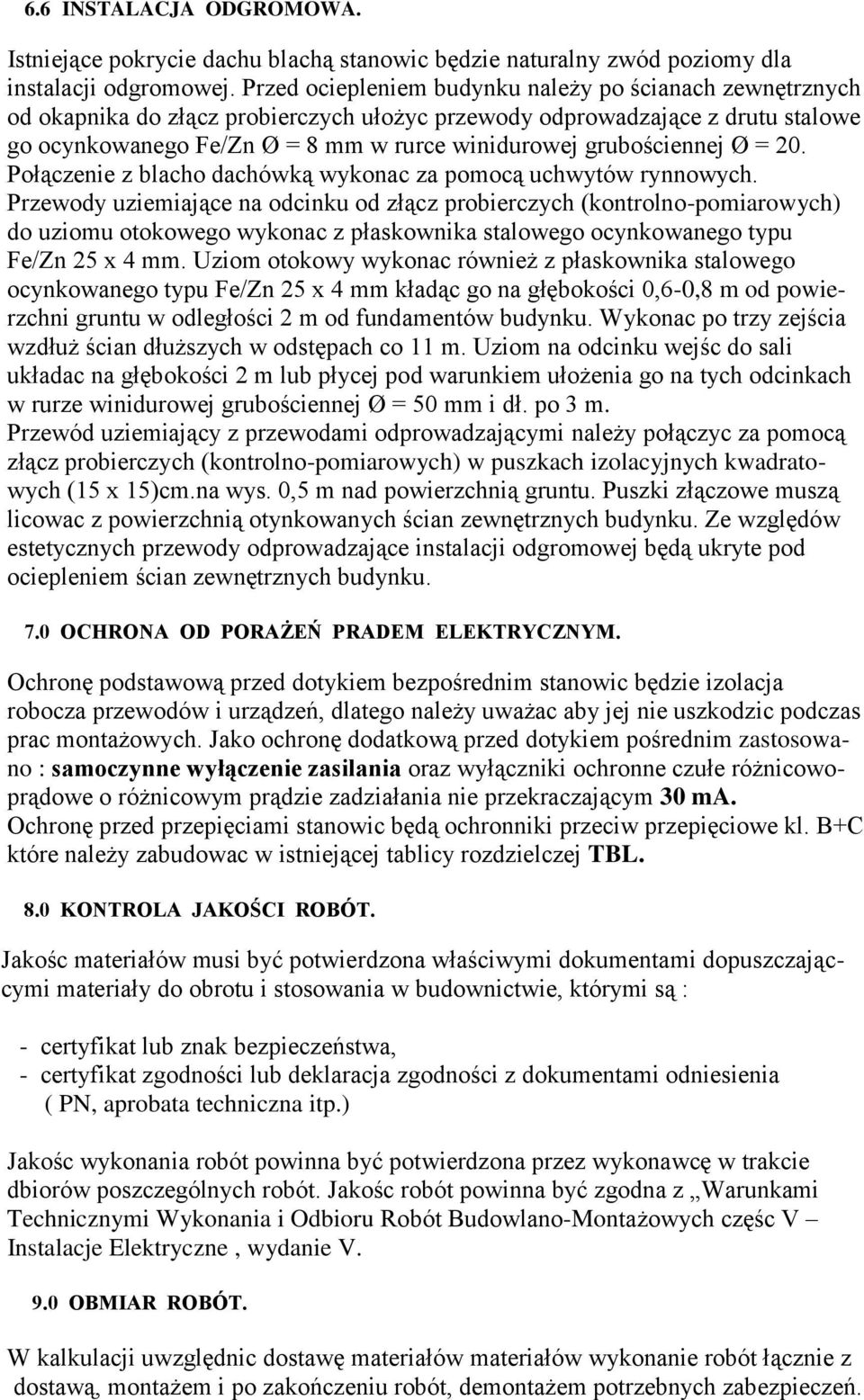

10 6.6 INSTALACJA ODGROMOWA. Istniejące pokrycie dachu blachą stanowic będzie naturalny zwód poziomy dla instalacji odgromowej. Przed ociepleniem budynku należy po ścianach zewnętrznych od okapnika do złącz probierczych ułożyc przewody odprowadzające z drutu stalowe go ocynkowanego Fe/Zn Ø = 8 mm w rurce winidurowej grubościennej Ø = 20. Połączenie z blacho dachówką wykonac za pomocą uchwytów rynnowych. Przewody uziemiające na odcinku od złącz probierczych (kontrolno-pomiarowych) do uziomu otokowego wykonac z płaskownika stalowego ocynkowanego typu Fe/Zn 25 x 4 mm. Uziom otokowy wykonac również z płaskownika stalowego ocynkowanego typu Fe/Zn 25 x 4 mm kładąc go na głębokości 0,6-0,8 m od powierzchni gruntu w odległości 2 m od fundamentów budynku. Wykonac po trzy zejścia wzdłuż ścian dłuższych w odstępach co 11 m. Uziom na odcinku wejśc do sali układac na głębokości 2 m lub płycej pod warunkiem ułożenia go na tych odcinkach w rurze winidurowej grubościennej Ø = 50 mm i dł. po 3 m. Przewód uziemiający z przewodami odprowadzającymi należy połączyc za pomocą złącz probierczych (kontrolno-pomiarowych) w puszkach izolacyjnych kwadratowych (15 x 15)cm.na wys. 0,5 m nad powierzchnią gruntu. Puszki złączowe muszą licowac z powierzchnią otynkowanych ścian zewnętrznych budynku. Ze względów estetycznych przewody odprowadzające instalacji odgromowej będą ukryte pod ociepleniem ścian zewnętrznych budynku. 7.0 OCHRONA OD PORAŻEŃ PRADEM ELEKTRYCZNYM. Ochronę podstawową przed dotykiem bezpośrednim stanowic będzie izolacja robocza przewodów i urządzeń, dlatego należy uważac aby jej nie uszkodzic podczas prac montażowych. Jako ochronę dodatkową przed dotykiem pośrednim zastosowano : samoczynne wyłączenie zasilania oraz wyłączniki ochronne czułe różnicowoprądowe o różnicowym prądzie zadziałania nie przekraczającym 30 ma. Ochronę przed przepięciami stanowic będą ochronniki przeciw przepięciowe kl. B+C które należy zabudowac w istniejącej tablicy rozdzielczej TBL. 8.0 KONTROLA JAKOŚCI ROBÓT. Jakośc materiałów musi być potwierdzona właściwymi dokumentami dopuszczająccymi materiały do obrotu i stosowania w budownictwie, którymi są : - certyfikat lub znak bezpieczeństwa, - certyfikat zgodności lub deklaracja zgodności z dokumentami odniesienia ( PN, aprobata techniczna itp.) Jakośc wykonania robót powinna być potwierdzona przez wykonawcę w trakcie dbiorów poszczególnych robót. Jakośc robót powinna być zgodna z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych częśc V Instalacje Elektryczne, wydanie V. 9.0 OBMIAR ROBÓT. W kalkulacji uwzględnic dostawę materiałów materiałów wykonanie robót łącznie z dostawą, montażem i po zakończeniu robót, demontażem potrzebnych zabezpieczeń.

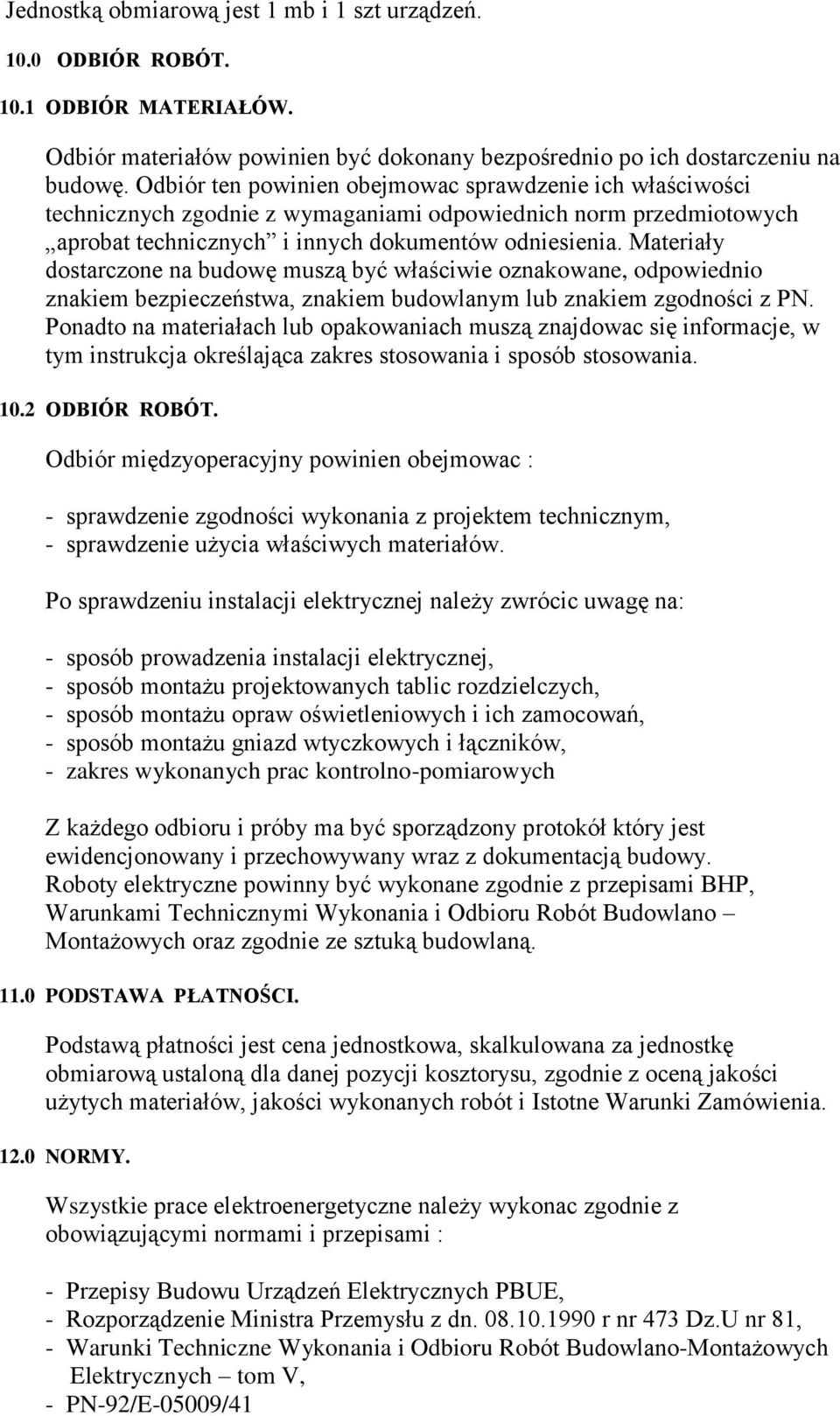

11 Jednostką obmiarową jest 1 mb i 1 szt urządzeń ODBIÓR ROBÓT ODBIÓR MATERIAŁÓW. Odbiór materiałów powinien być dokonany bezpośrednio po ich dostarczeniu na budowę. Odbiór ten powinien obejmowac sprawdzenie ich właściwości technicznych zgodnie z wymaganiami odpowiednich norm przedmiotowych aprobat technicznych i innych dokumentów odniesienia. Materiały dostarczone na budowę muszą być właściwie oznakowane, odpowiednio znakiem bezpieczeństwa, znakiem budowlanym lub znakiem zgodności z PN. Ponadto na materiałach lub opakowaniach muszą znajdowac się informacje, w tym instrukcja określająca zakres stosowania i sposób stosowania ODBIÓR ROBÓT. Odbiór międzyoperacyjny powinien obejmowac : - sprawdzenie zgodności wykonania z projektem technicznym, - sprawdzenie użycia właściwych materiałów. Po sprawdzeniu instalacji elektrycznej należy zwrócic uwagę na: - sposób prowadzenia instalacji elektrycznej, - sposób montażu projektowanych tablic rozdzielczych, - sposób montażu opraw oświetleniowych i ich zamocowań, - sposób montażu gniazd wtyczkowych i łączników, - zakres wykonanych prac kontrolno-pomiarowych Z każdego odbioru i próby ma być sporządzony protokół który jest ewidencjonowany i przechowywany wraz z dokumentacją budowy. Roboty elektryczne powinny być wykonane zgodnie z przepisami BHP, Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych oraz zgodnie ze sztuką budowlaną PODSTAWA PŁATNOŚCI. Podstawą płatności jest cena jednostkowa, skalkulowana za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu, zgodnie z oceną jakości użytych materiałów, jakości wykonanych robót i Istotne Warunki Zamówienia NORMY. Wszystkie prace elektroenergetyczne należy wykonac zgodnie z obowiązującymi normami i przepisami : - Przepisy Budowu Urządzeń Elektrycznych PBUE, - Rozporządzenie Ministra Przemysłu z dn r nr 473 Dz.U nr 81, - Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych Elektrycznych tom V, - PN-92/E-05009/41

12 13.0 UWAGI KOŃCOWE 13.1 Całośc instalacji wykonac zgodnie z obowiązującymi normami, PBUE oraz warunkami technicznymi wykonania i odbioru robót Stosowac materiały posiadające aktualne atesty Po zakończeniu prac montażowych i przed oddaniem jej do eksploatacji należy wykonac prace kontrolno-pomiarowe w szczególności w zakresie skuteczności ochrony przeciwporażeniowej Uziemienie ochronników przeciw przepięciowych nie powinno przekraczac wartości 10 Ω.
