AUTORSKA PRACOWNIA PROJEKTOWA MGR INŻ. JERZY BURDA GŁOGÓW, ul. POCZDAMSKA 1, tel. (0-76) ,-89 fax (0-76)
|
|
- Stanisław Jarosz
- 8 lat temu
- Przeglądów:
Transkrypt
1 AUTORSKA PRACOWNIA PROJEKTOWA MGR INŻ. JERZY BURDA GŁOGÓW, ul. POCZDAMSKA 1, tel. (0-76) ,-89 fax (0-76) Obiekt Temat Branża PROJEKT BUDOWLANY z elementami projektu wykonawczego : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA : WENTYLACJA SAL AUDYTORYJNYCH WENTYLACJA POMIESZCZEŃ BIUROWYCH : E l e k t r y c z n a Adres budowy : GŁOGÓW, ul. PIOTRA SKARGI 5 Inwestor : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA Rok Nr projektu : E Egz.
2 AUTORSKA PRACOWNIA PROJEKTOWA MGR INŻ. JERZY BURDA GŁOGÓW, ul. POCZDAMSKA 1, tel. (076) , fax. (076) Nr projektu : E PROJEKT BUDOWLANY z elementami projektu wykonawczego Obiekt Temat Branża : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA : WENTYLACJA SAL AUDYTORYJNYCH WENTYLACJA POMIESZCZEŃ BIUROWYCH : E l e k t r y c z n a Adres budowy : GŁOGÓW, ul. PIOTRA SKARGI 5 Inwestor : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA OŚWIADCZENIE : Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane Dz.U. nr 156, poz z 2006 r. oświadczam ze niniejszy projekt jest zgodny z umową, z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : inż. Jan Rudnicki... GŁOGÓW, PAŹDZIERNIK R.

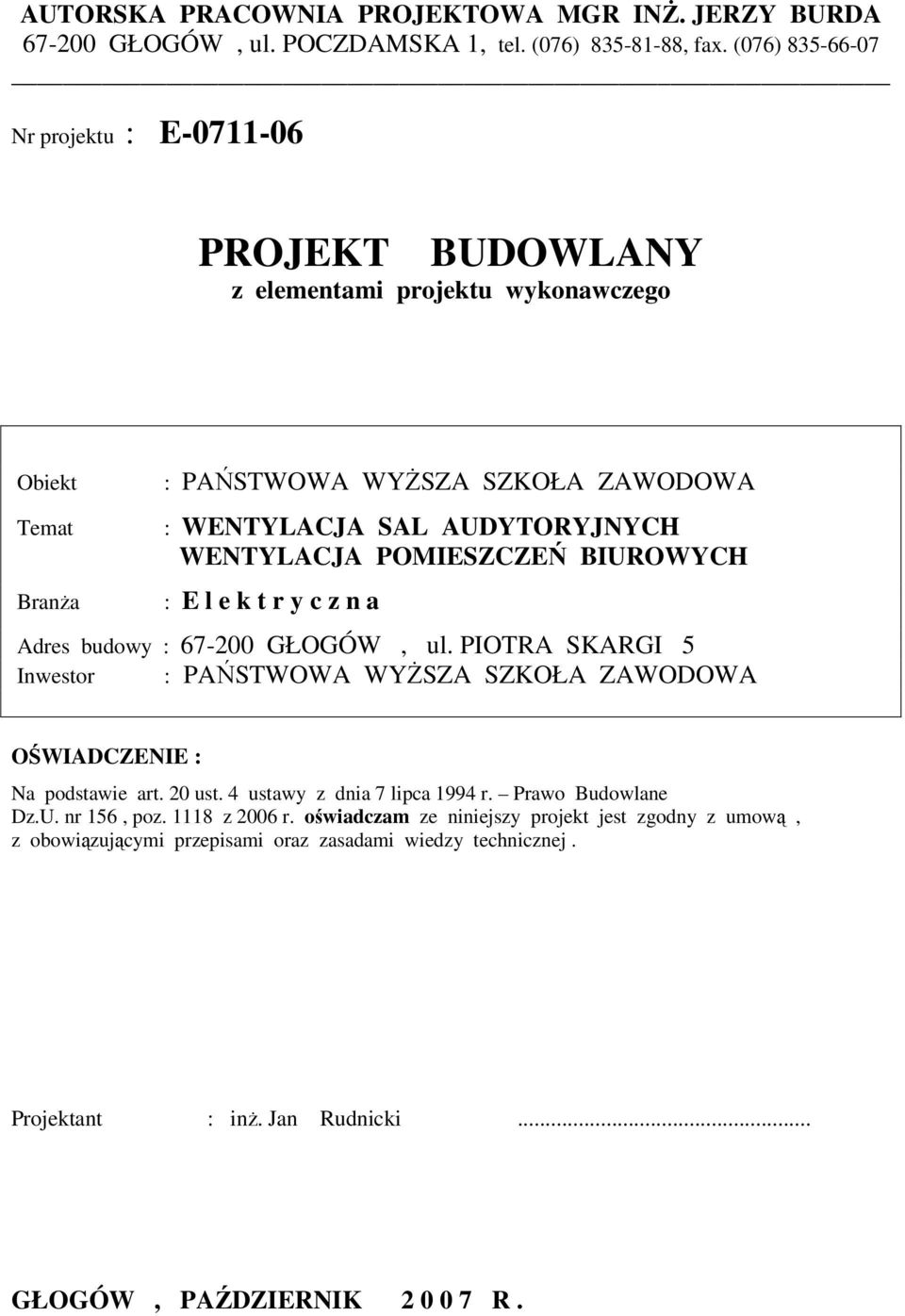

3 Nr projektu Strona : 1 E / WD Obiekt Temat Branża : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA : WENTYLACJA SAL AUDYTORYJNYCH WENTYLACJA POMIESZCZEŃ BIUROWYCH : E l e k t r y c z n a Adres budowy : GŁOGÓW, ul. PIOTRA SKARGI 5 Inwestor : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA Poz. Nr archiwalny W y s z c z e g ó l n i e n i e Format 01. C z ę ś ć o p i s o w a 1.1. E /WD Wykaz dokumentacji 1 x A E /OT Opis techniczny 4 x A E /ZM Zestawienie materiałów 2 x A4 1.4 Uprawnienia projektowe / Przynależność do Izby Inżynierów 02. R y s u n k i : 2.1 E ark. 1 Schemat ideowy zasilania RW1 2 x A4 2.2 E ark. 2 Rozdzielnica RW1 wyposażenie 2 x A4 2.3 E Instalacja oświetleniowa rzut piwnic 2 x A4 2.4 E Instalacje zasilająca i pomiarowa rzut piwnic 2 x A4 2.5 E Instalacja elektryczna rzut I piętra skrzydło zachodnie 2 x A4 2.6 E Instalacja elektryczna rzut I piętra skrzydło zachodnie 2 x A4 2.7 E Instalacja połączeń wyrównawczych 2 x A4 Opracował : inż. Jan Rudnicki

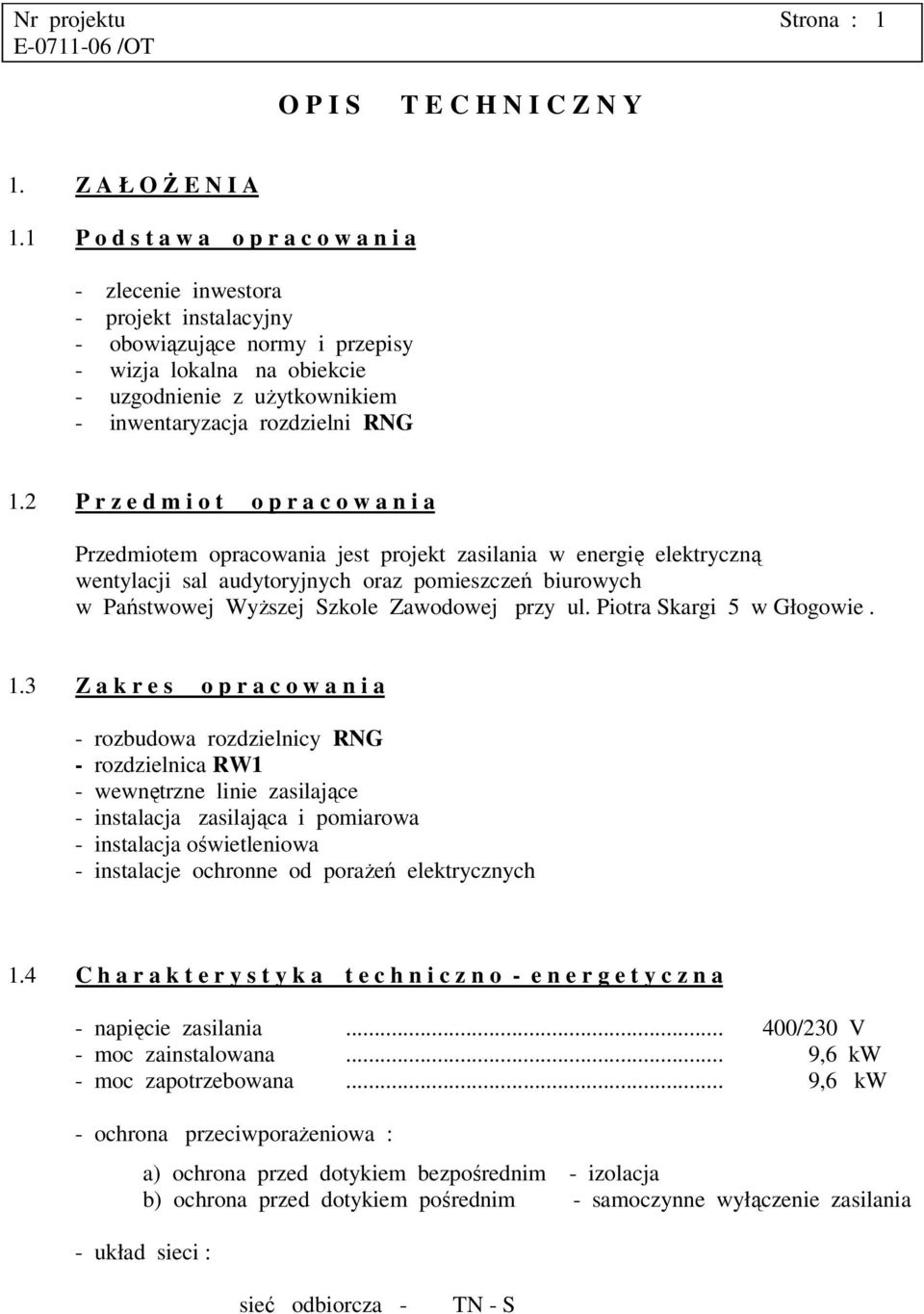

4 Nr projektu Strona : 1 E /OT O P I S T E C H N I C Z N Y 1. Z A Ł O Ż E N I A 1.1 P o d s t a w a o p r a c o w a n i a - zlecenie inwestora - projekt instalacyjny - obowiązujące normy i przepisy - wizja lokalna na obiekcie - uzgodnienie z użytkownikiem - inwentaryzacja rozdzielni RNG 1.2 P r z e d m i o t o p r a c o w a n i a Przedmiotem opracowania jest projekt zasilania w energię elektryczną wentylacji sal audytoryjnych oraz pomieszczeń biurowych w Państwowej Wyższej Szkole Zawodowej przy ul. Piotra Skargi 5 w Głogowie. 1.3 Z a k r e s o p r a c o w a n i a - rozbudowa rozdzielnicy RNG - rozdzielnica RW1 - wewnętrzne linie zasilające - instalacja zasilająca i pomiarowa - instalacja oświetleniowa - instalacje ochronne od porażeń elektrycznych 1.4 C h a r a k t e r y s t y k a t e c h n i c z n o - e n e r g e t y c z n a - napięcie zasilania /230 V - moc zainstalowana... 9,6 kw - moc zapotrzebowana... 9,6 kw - ochrona przeciwporażeniowa : a) ochrona przed dotykiem bezpośrednim - izolacja b) ochrona przed dotykiem pośrednim - samoczynne wyłączenie zasilania - układ sieci : sieć odbiorcza - TN - S

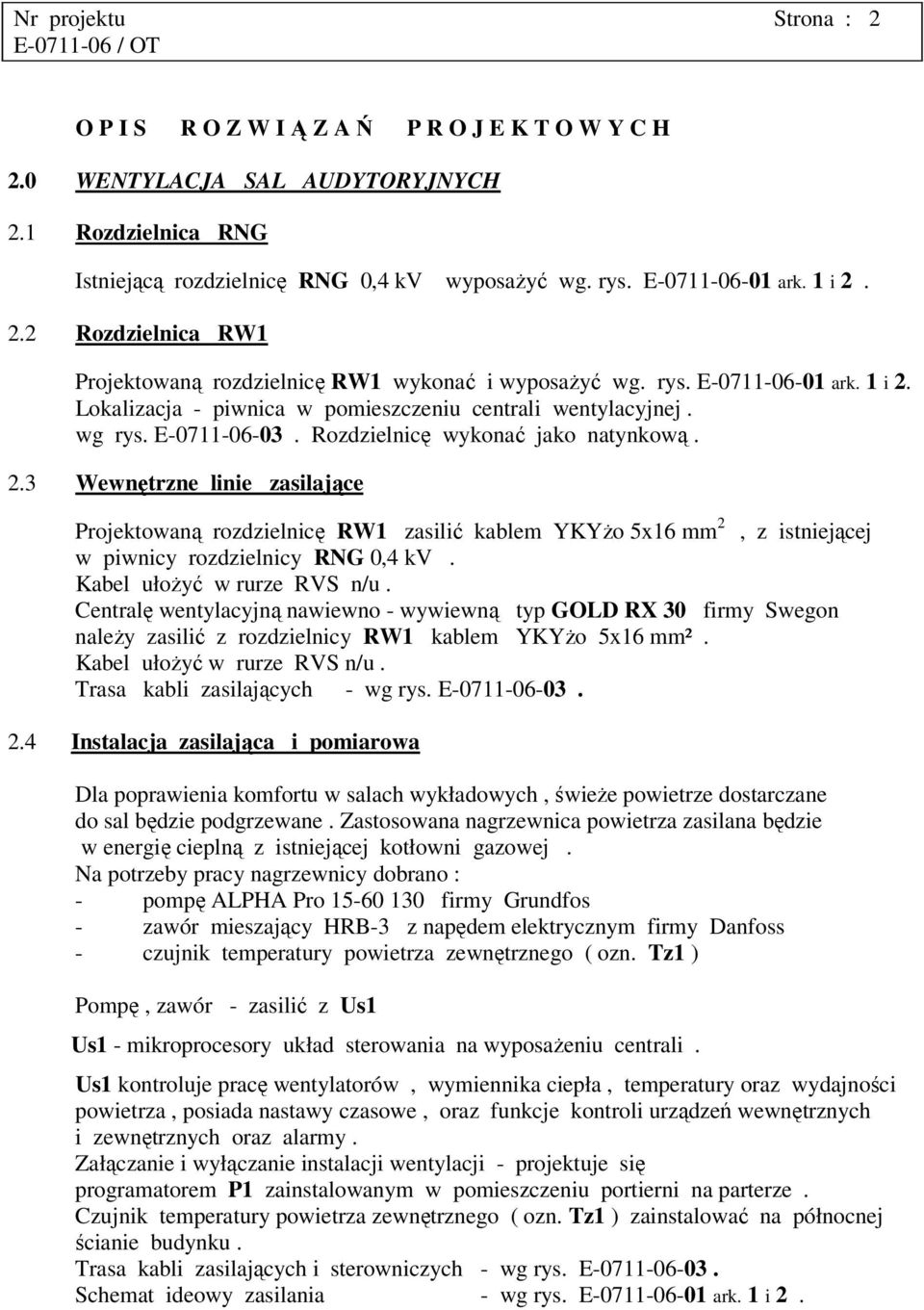

5 Nr projektu Strona : 2 E / OT O P I S R O Z W I Ą Z A Ń P R O J E K T O W Y C H 2.0 WENTYLACJA SAL AUDYTORYJNYCH 2.1 Rozdzielnica RNG Istniejącą rozdzielnicę RNG 0,4 kv wyposażyć wg. rys. E ark. 1 i Rozdzielnica RW1 Projektowaną rozdzielnicę RW1 wykonać i wyposażyć wg. rys. E ark. 1 i 2. Lokalizacja - piwnica w pomieszczeniu centrali wentylacyjnej. wg rys. E Rozdzielnicę wykonać jako natynkową. 2.3 Wewnętrzne linie zasilające Projektowaną rozdzielnicę RW1 zasilić kablem YKYżo 5x16 mm 2, z istniejącej w piwnicy rozdzielnicy RNG 0,4 kv. Kabel ułożyć w rurze RVS n/u. Centralę wentylacyjną nawiewno - wywiewną typ GOLD RX 30 firmy Swegon należy zasilić z rozdzielnicy RW1 kablem YKYżo 5x16 mm². Kabel ułożyć w rurze RVS n/u. Trasa kabli zasilających - wg rys. E Instalacja zasilająca i pomiarowa Dla poprawienia komfortu w salach wykładowych, świeże powietrze dostarczane do sal będzie podgrzewane. Zastosowana nagrzewnica powietrza zasilana będzie w energię cieplną z istniejącej kotłowni gazowej. Na potrzeby pracy nagrzewnicy dobrano : - pompę ALPHA Pro firmy Grundfos - zawór mieszający HRB-3 z napędem elektrycznym firmy Danfoss - czujnik temperatury powietrza zewnętrznego ( ozn. Tz1 ) Pompę, zawór - zasilić z Us1 Us1 - mikroprocesory układ sterowania na wyposażeniu centrali. Us1 kontroluje pracę wentylatorów, wymiennika ciepła, temperatury oraz wydajności powietrza, posiada nastawy czasowe, oraz funkcje kontroli urządzeń wewnętrznych i zewnętrznych oraz alarmy. Załączanie i wyłączanie instalacji wentylacji - projektuje się programatorem P1 zainstalowanym w pomieszczeniu portierni na parterze. Czujnik temperatury powietrza zewnętrznego ( ozn. Tz1 ) zainstalować na północnej ścianie budynku. Trasa kabli zasilających i sterowniczych - wg rys. E Schemat ideowy zasilania - wg rys. E ark. 1 i 2.

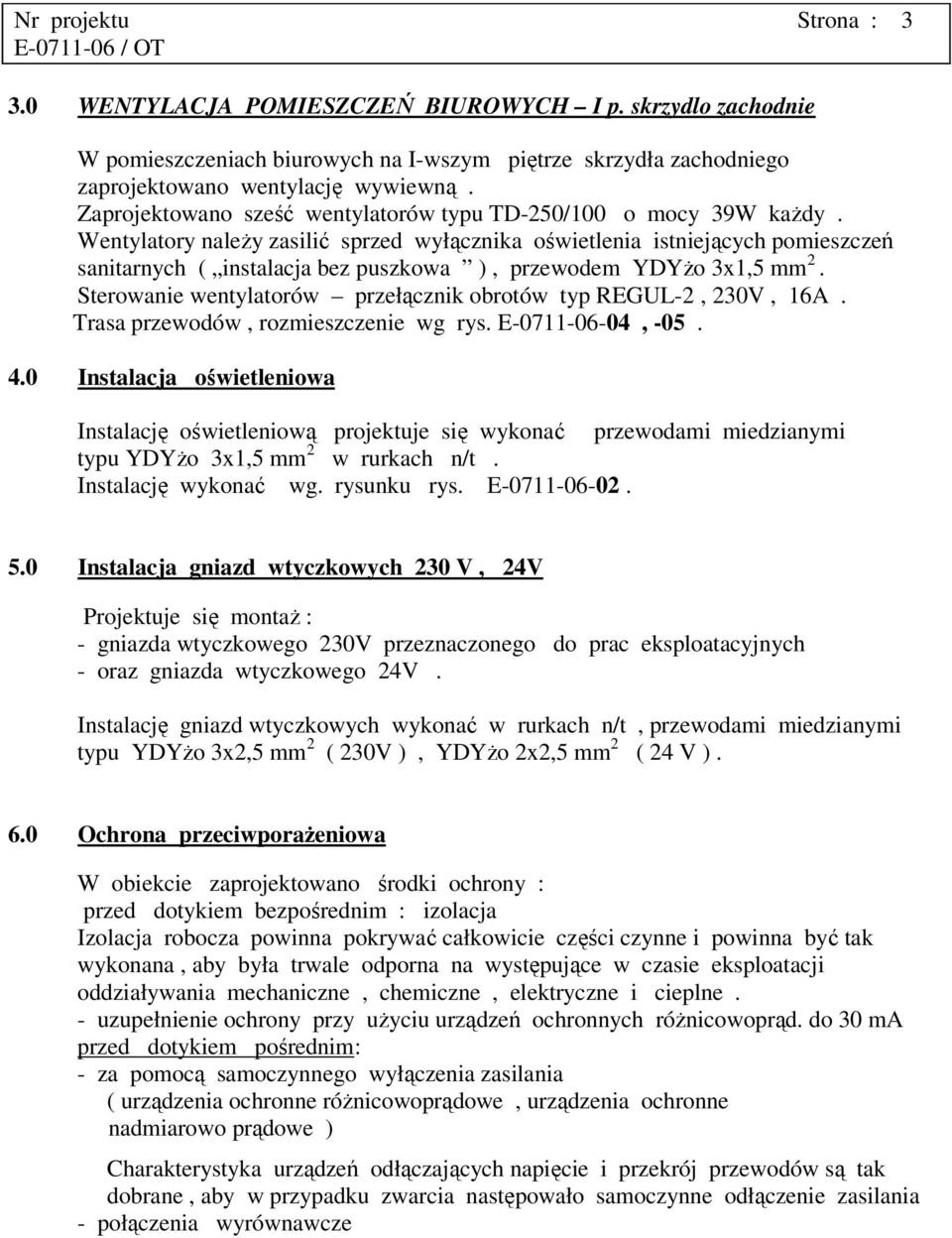

6 Nr projektu Strona : 3 E / OT 3.0 WENTYLACJA POMIESZCZEŃ BIUROWYCH I p. skrzydlo zachodnie W pomieszczeniach biurowych na I-wszym piętrze skrzydła zachodniego zaprojektowano wentylację wywiewną. Zaprojektowano sześć wentylatorów typu TD-250/100 o mocy 39W każdy. Wentylatory należy zasilić sprzed wyłącznika oświetlenia istniejących pomieszczeń sanitarnych ( instalacja bez puszkowa ), przewodem YDYżo 3x1,5 mm 2. Sterowanie wentylatorów przełącznik obrotów typ REGUL-2, 230V, 16A. Trasa przewodów, rozmieszczenie wg rys. E , Instalacja oświetleniowa Instalację oświetleniową projektuje się wykonać przewodami miedzianymi typu YDYżo 3x1,5 mm 2 w rurkach n/t. Instalację wykonać wg. rysunku rys. E Instalacja gniazd wtyczkowych 230 V, 24V Projektuje się montaż : - gniazda wtyczkowego 230V przeznaczonego do prac eksploatacyjnych - oraz gniazda wtyczkowego 24V. Instalację gniazd wtyczkowych wykonać w rurkach n/t, przewodami miedzianymi typu YDYżo 3x2,5 mm 2 ( 230V ), YDYżo 2x2,5 mm 2 ( 24 V ). 6.0 Ochrona przeciwporażeniowa W obiekcie zaprojektowano środki ochrony : przed dotykiem bezpośrednim : izolacja Izolacja robocza powinna pokrywać całkowicie części czynne i powinna być tak wykonana, aby była trwale odporna na występujące w czasie eksploatacji oddziaływania mechaniczne, chemiczne, elektryczne i cieplne. - uzupełnienie ochrony przy użyciu urządzeń ochronnych różnicowoprąd. do 30 ma przed dotykiem pośrednim: - za pomocą samoczynnego wyłączenia zasilania ( urządzenia ochronne różnicowoprądowe, urządzenia ochronne nadmiarowo prądowe ) Charakterystyka urządzeń odłączających napięcie i przekrój przewodów są tak dobrane, aby w przypadku zwarcia następowało samoczynne odłączenie zasilania - połączenia wyrównawcze

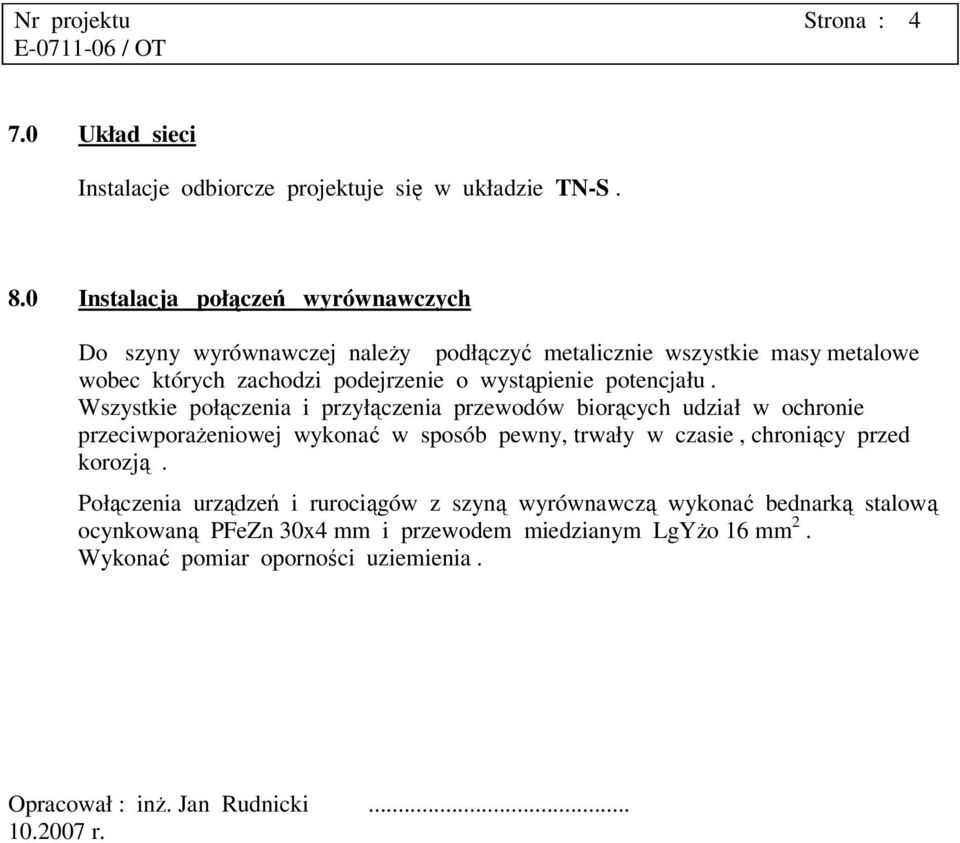

7 Nr projektu Strona : 4 E / OT 7.0 Układ sieci Instalacje odbiorcze projektuje się w układzie TN-S. 8.0 Instalacja połączeń wyrównawczych Do szyny wyrównawczej należy podłączyć metalicznie wszystkie masy metalowe wobec których zachodzi podejrzenie o wystąpienie potencjału. Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej wykonać w sposób pewny, trwały w czasie, chroniący przed korozją. Połączenia urządzeń i rurociągów z szyną wyrównawczą wykonać bednarką stalową ocynkowaną PFeZn 30x4 mm i przewodem miedzianym LgYżo 16 mm 2. Wykonać pomiar oporności uziemienia. Opracował : inż. Jan Rudnicki r.
8 Nr projektu Strona : 1 E / ZM ZESTAWIENIE MATERIAŁÓW Obiekt Temat Branża : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA : WENTYLACJA SAL AUDYTORYJNYCH WENTYLACJA POMIESZCZEŃ BIUROWYCH : E l e k t r y c z n a Adres budowy : GŁOGÓW, ul. PIOTRA SKARGI 5 Inwestor : PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA Poz. W s z c z e g ó l n i e n i e Jedn. Ilość I. KABLE, PRZEWODY 1. Kabel elektroenergetyczny YKYżo 5x16 mm 2 0,6/ 1kV m Przewód elektroenergetyczny YLY 4x1,5 mm 2 0,6/ 1kV m Przewód elektroenergetyczny YLY 3x1,5 mm 2 0,6/ 1kV m Przewód elektroenergetyczny YLY 2x1,5 mm 2 0,6/ 1kV m Przewód elektroenergetyczny YDYżo 3x2,5 mm V m Przewód elektroenergetyczny YDY 2x2,5 mm V m Przewód elektroenergetyczny YDYżo 3x1,5 mm 2 450/ 750V m Kabel sterujący ( dostawa wraz z programatorem P1 ) m. 10 II. ROZDZIELNICE 1. Rozdzielnica RW1 wg. rys. E ark. 1 i 2 szt Rozdzielnica RNG ( rozbudowa ) wg. rys. E ark. 1 : 2.1. Skrzynka bezpiecznikowa S1 szt Podstawa bezpiecznikowe DO2 3x63A typ LDO 46 z pokrywą izolacyjną ( HAGER ) szt Wkładka topikowa instalacyjna DO2, In = 50A/gG szt. 3 III. OSPRZĘT INSTALACYJNY 1. Rura winidurowa typ RVS 47 m Rura winidurowa typ RVS 22 m Rozgałęźnik brzgoszczelny IP 44 szt Przełącznik obrotów typ REGUL-2 230V, 50Hz szt Wyłącznik 1-biegun. 16A biały bryzgoszczelny IP 44 szt Gniazdo wtyczk. 2-bieg. 16 A/Z bryzgoszczelne szt Gniazdo wtyczkowe 24V bryzgoszczelne szt. 1

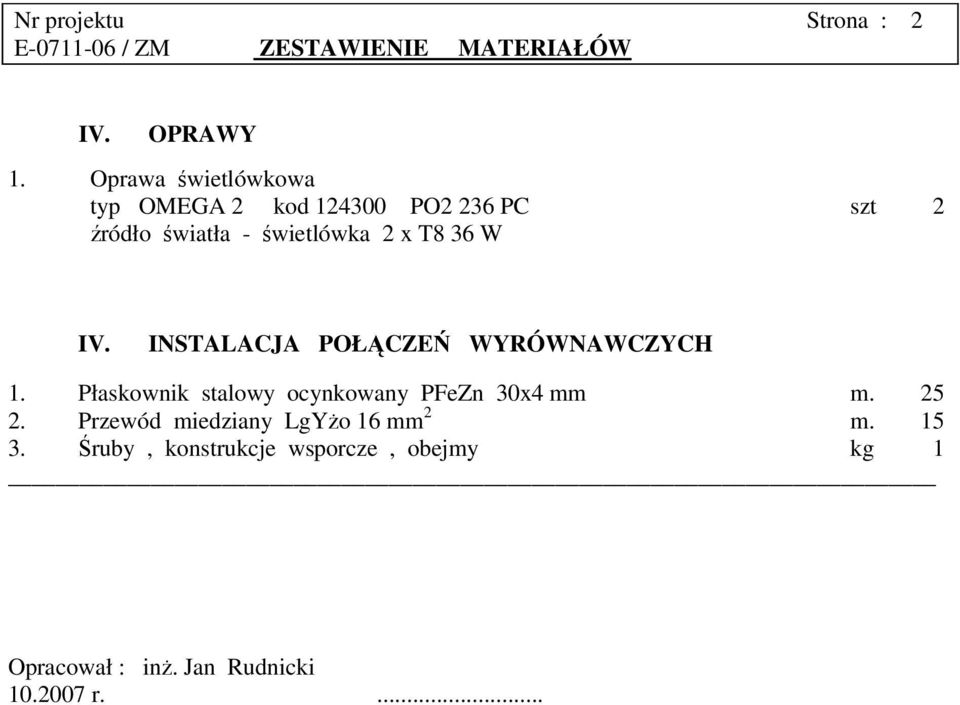

9 Nr projektu Strona : 2 E / ZM ZESTAWIENIE MATERIAŁÓW IV. OPRAWY 1. Oprawa świetlówkowa typ OMEGA 2 kod PO2 236 PC szt 2 źródło światła - świetlówka 2 x T8 36 W IV. INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH 1. Płaskownik stalowy ocynkowany PFeZn 30x4 mm m Przewód miedziany LgYżo 16 mm 2 m Śruby, konstrukcje wsporcze, obejmy kg 1 Opracował : inż. Jan Rudnicki r....
10
11
12
13
14
15
