1 Tel/Fax:0-33/ EGZ.NR 6 PROJEKT NR 9/2014 P R O J E K T Budowlano-Wykonawczy TREŚĆ: Projekt budowlany części zewnętrznej instalacji wewnętrznej kanalizacji deszczowej wraz z pompownią i kolektorem tłocznym dla odwodnienia terenów w rejonie budynku dydaktycznolaboratoryjnego "C" na terenie Akademii Techniczno- Humanistycznej przy ulicy Willowej w Bielsku-Białej. INWESTOR: AKADEMIA TECHNICZNO-HUMANISTYCZNA; Ul. Willowa 2, Bielsko-Biała ZAKRES: Instalacje elektryczne Branża : PROJEKTOWAŁ SPRAWDZIŁ E L E K T R Y C Z N A Nazwisko i imię Nr uprawnień projektowych mgr inż. Paweł Latek upr. SLK/4787/PWOE/13 Katowice SLK/IE/8359/13 mgr inż. Andrzej Gasiński upr. 148/87 oraz 5/96 Bielsko-Biała SLK/IE/0743/03 Podpis Kwiecień 2014

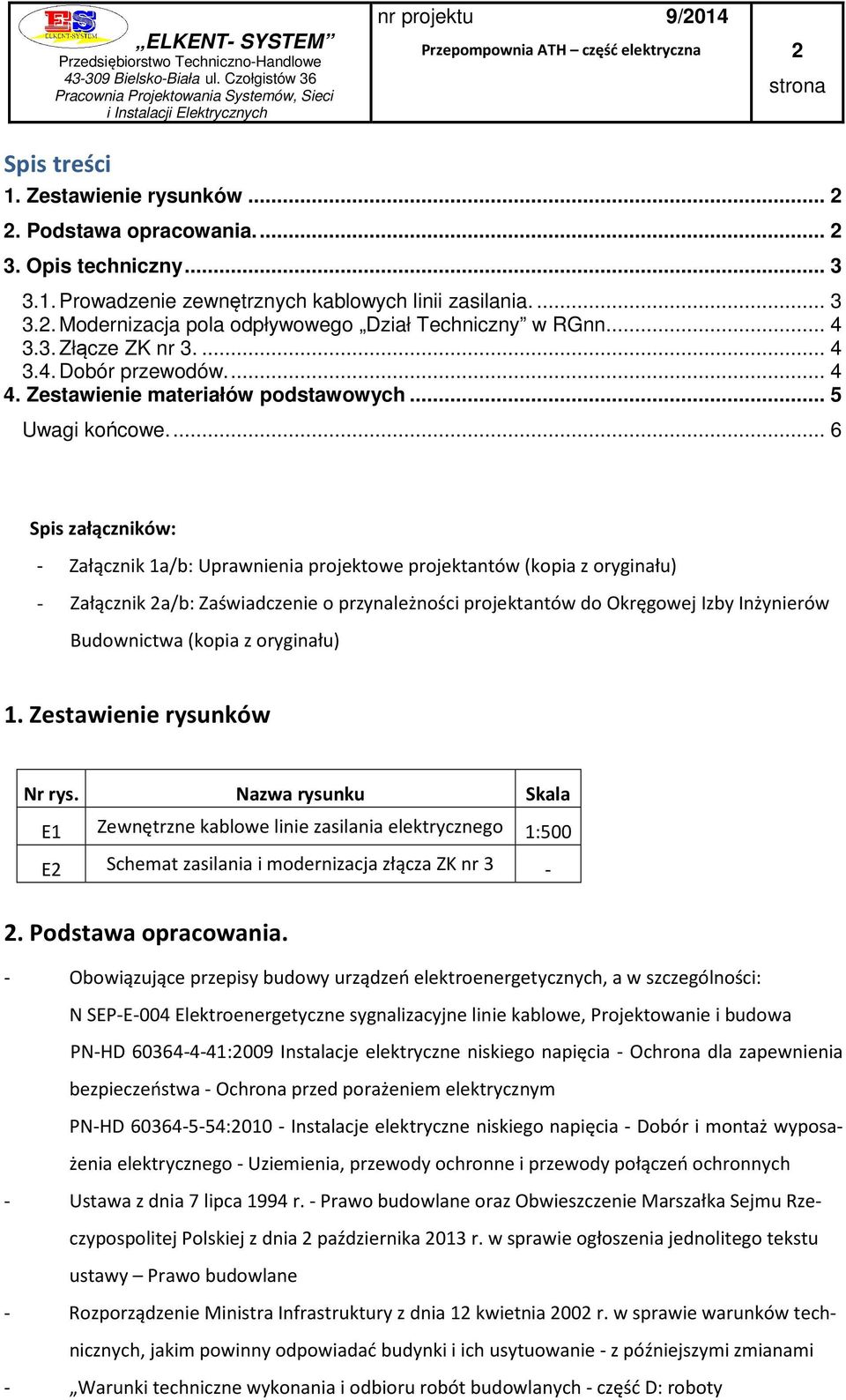

2 Przepompownia ATH część elektryczna 2 Spis treści 1. Zestawienie rysunków Podstawa opracowania Opis techniczny Prowadzenie zewnętrznych kablowych linii zasilania Modernizacja pola odpływowego Dział Techniczny w RGnn Złącze ZK nr Dobór przewodów Zestawienie materiałów podstawowych... 5 Uwagi końcowe Spis załączników: - Załącznik 1a/b: Uprawnienia projektowe projektantów (kopia z oryginału) - Załącznik 2a/b: Zaświadczenie o przynależności projektantów do Okręgowej Izby Inżynierów Budownictwa (kopia z oryginału) 1. Zestawienie rysunków Nr rys. Nazwa rysunku Skala E1 Zewnętrzne kablowe linie zasilania elektrycznego 1:500 E2 Schemat zasilania i modernizacja złącza ZK nr 3-2. Podstawa opracowania. - Obowiązujące przepisy budowy urządzeń elektroenergetycznych, a w szczególności: N SEP-E-004 Elektroenergetyczne sygnalizacyjne linie kablowe, Projektowanie i budowa PN-HD :2009 Instalacje elektryczne niskiego napięcia - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym PN-HD : Instalacje elektryczne niskiego napięcia - Dobór i montaż wyposażenia elektrycznego - Uziemienia, przewody ochronne i przewody połączeń ochronnych - Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane oraz Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 2 października 2013 r. w sprawie ogłoszenia jednolitego tekstu ustawy Prawo budowlane - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - z późniejszymi zmianami - Warunki techniczne wykonania i odbioru robót budowlanych - część D: roboty

3 Przepompownia ATH część elektryczna 3 instalacyjne, zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej. ITB poradnik 390/ Opis techniczny Dane: a) Moc szczytowa 280kW b) układ sieci nn TNC-S c) izolacja części czynnych i ochrona przed dotykiem, samoczynne wyłączenie zasilania w układzie TNS 3.1. Prowadzenie zewnętrznych kablowych linii zasilania. Trasy prowadzenia zewnętrznych sieci zasilania przedstawiono na rysunku E1. Z istniejącego pola Dział Techniczny - rozdzielnicy RGnn(budynek K ), które podlega modernizacji i przebudowie, należy poprowadzić linię kablową 2x(YAKY4x240) do istniejącego złącza ZK nr 3. Linię tą zabezpieczyć projektowanym wyłącznikiem NSX630, zamontowanym w modernizowanym polu. Do zasilania projektowanej pompowni dobrano linię zasilania typu YKY4x25+FeZn25x4, którą poprowadzić z omawianego złącza ZK nr 3(istniejący rozłącznik bezpiecznikowy) do zaznaczonej na planie pompowni-kabel podłączyć pod zaciski zasilania, dostarczonej wraz z pompownią, tablicy rozdzielczosterującej(dostawa branża wod./kan.). Kable układać wężykiem w wykopie oraz pozostawić zapas 3m kabla - zarówno przy złączu ZK nr 3 jak i przy rozdzielni RGnn oraz pompowni. Uwagi: Trasy przewodów ułożyć wg. N-SEP-E-004. Promień gięcia kabla nie mniejszy niż 20-krotna średnica kabla. Kabel w ziemi oznaczyć trwałymi znacznikami umieszczonymi na kablu zgodnie z N SEP-E-004. Trasę linii kablowej oznaczyć na całej długości folią koloru niebieskiego, krawędzie foli powinny wystawać co najmniej 5cm poza zewnętrzną krawędź ułożonych kabli. Trasa powinna być oznakowana trwałymi i widocznymi znakami, na prostym odcinku - co 100m. Ponadto znaki umieszczać w miejscu zmiany kierunku oraz w miejscach skrzyżowań i zbliżeń. Wykop dla linii kablowych wykonać w odległości 1m od tras rurociągów innych instalacji. Kabel układać na 10cm warstwie piasku, ułożony kabel zasypać 10cm warstwą piasku, a następnie warstwą rodzimego gruntu. Folie ułożyć 25cm nad linią kablową. Głębokość ułożenia linii kablowych w terenie wynosi 80cm, pod drogami 100cm

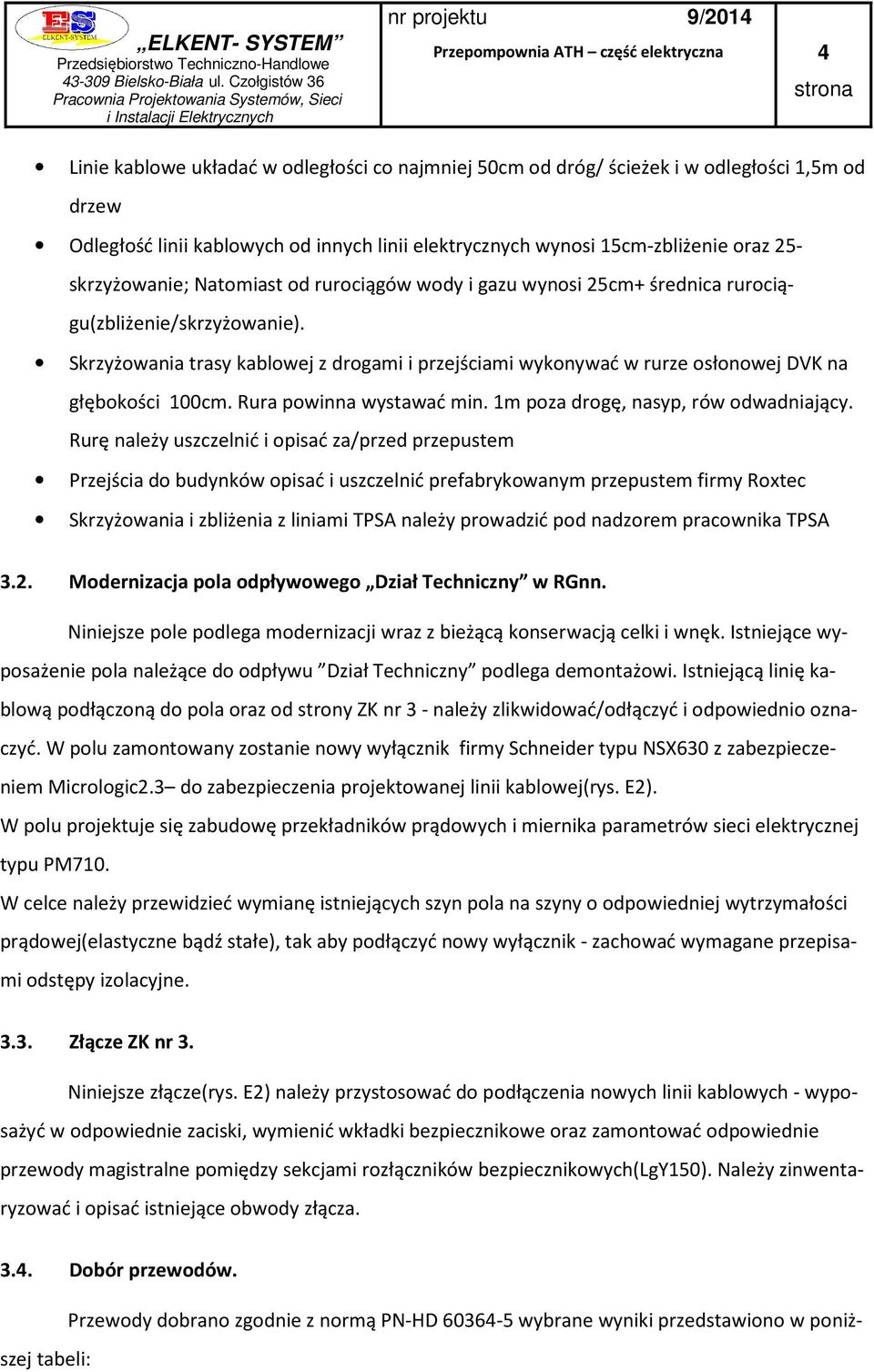

4 Przepompownia ATH część elektryczna 4 Linie kablowe układać w odległości co najmniej 50cm od dróg/ ścieżek i w odległości 1,5m od drzew Odległość linii kablowych od innych linii elektrycznych wynosi 15cm-zbliżenie oraz 25- skrzyżowanie; Natomiast od rurociągów wody i gazu wynosi 25cm+ średnica rurociągu(zbliżenie/skrzyżowanie). Skrzyżowania trasy kablowej z drogami i przejściami wykonywać w rurze osłonowej DVK na głębokości 100cm. Rura powinna wystawać min. 1m poza drogę, nasyp, rów odwadniający. Rurę należy uszczelnić i opisać za/przed przepustem Przejścia do budynków opisać i uszczelnić prefabrykowanym przepustem firmy Roxtec Skrzyżowania i zbliżenia z liniami TPSA należy prowadzić pod nadzorem pracownika TPSA 3.2. Modernizacja pola odpływowego Dział Techniczny w RGnn. Niniejsze pole podlega modernizacji wraz z bieżącą konserwacją celki i wnęk. Istniejące wyposażenie pola należące do odpływu Dział Techniczny podlega demontażowi. Istniejącą linię kablową podłączoną do pola oraz od strony ZK nr 3 - należy zlikwidować/odłączyć i odpowiednio oznaczyć. W polu zamontowany zostanie nowy wyłącznik firmy Schneider typu NSX630 z zabezpieczeniem Micrologic2.3 do zabezpieczenia projektowanej linii kablowej(rys. E2). W polu projektuje się zabudowę przekładników prądowych i miernika parametrów sieci elektrycznej typu PM710. W celce należy przewidzieć wymianę istniejących szyn pola na szyny o odpowiedniej wytrzymałości prądowej(elastyczne bądź stałe), tak aby podłączyć nowy wyłącznik - zachować wymagane przepisami odstępy izolacyjne Złącze ZK nr 3. Niniejsze złącze(rys. E2) należy przystosować do podłączenia nowych linii kablowych - wyposażyć w odpowiednie zaciski, wymienić wkładki bezpiecznikowe oraz zamontować odpowiednie przewody magistralne pomiędzy sekcjami rozłączników bezpiecznikowych(lgy150). Należy zinwentaryzować i opisać istniejące obwody złącza Dobór przewodów. Przewody dobrano zgodnie z normą PN-HD wybrane wyniki przedstawiono w poniższej tabeli:

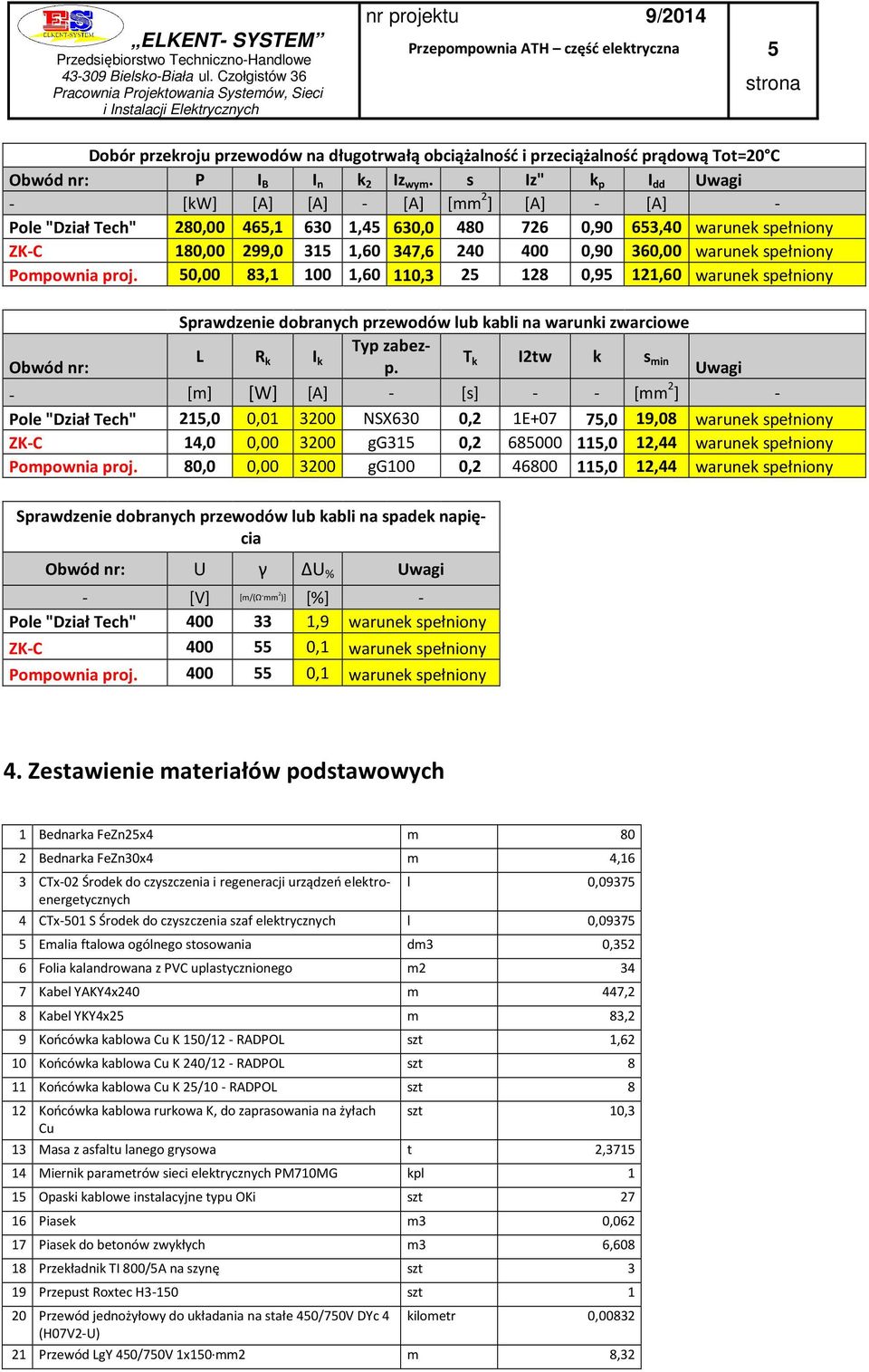

5 Przepompownia ATH część elektryczna 5 Dobór przekroju przewodów na długotrwałą obciążalność i przeciążalność prądową Tot=20 C Obwód nr: P I B I n k 2 Iz wym. s Iz" k p I dd Uwagi - [kw] [A] [A] - [A] [mm 2 ] [A] - [A] - Pole "Dział Tech" 280,00 465, ,45 630, ,90 653,40 warunek spełniony ZK-C 180,00 299, ,60 347, ,90 360,00 warunek spełniony Pompownia proj. 50,00 83, ,60 110, ,95 121,60 warunek spełniony Sprawdzenie dobranych przewodów lub kabli na warunki zwarciowe Typ zabezp. k I2tw k s min L R Obwód nr: k I k T Uwagi - [m] [W] [A] - [s] - - [mm 2 ] - Pole "Dział Tech" 215,0 0, NSX630 0,2 1E+07 75,0 19,08 warunek spełniony ZK-C 14,0 0, gg315 0, ,0 12,44 warunek spełniony Pompownia proj. 80,0 0, gg100 0, ,0 12,44 warunek spełniony Sprawdzenie dobranych przewodów lub kabli na spadek napięcia Obwód nr: U γ ΔU % Uwagi - [V] [m/(ω mm 2 )] [%] - Pole "Dział Tech" ,9 warunek spełniony ZK-C ,1 warunek spełniony Pompownia proj ,1 warunek spełniony 4. Zestawienie materiałów podstawowych 1 Bednarka FeZn25x4 m 80 2 Bednarka FeZn30x4 m 4,16 3 CTx-02 Środek do czyszczenia i regeneracji urządzeń elektroenergetycznych l 0, CTx-501 S Środek do czyszczenia szaf elektrycznych l 0, Emalia ftalowa ogólnego stosowania dm3 0,352 6 Folia kalandrowana z PVC uplastycznionego m Kabel YAKY4x240 m 447,2 8 Kabel YKY4x25 m 83,2 9 Końcówka kablowa Cu K 150/12 - RADPOL szt 1,62 10 Końcówka kablowa Cu K 240/12 - RADPOL szt 8 11 Końcówka kablowa Cu K 25/10 - RADPOL szt 8 12 Końcówka kablowa rurkowa K, do zaprasowania na żyłach szt 10,3 Cu 13 Masa z asfaltu lanego grysowa t 2, Miernik parametrów sieci elektrycznych PM710MG kpl 1 15 Opaski kablowe instalacyjne typu OKi szt Piasek m3 0, Piasek do betonów zwykłych m3 6, Przekładnik TI 800/5A na szynę szt 3 19 Przepust Roxtec H3-150 szt 1 20 Przewód jednożyłowy do układania na stałe 450/750V DYc 4 (H07V2-U) kilometr 0, Przewód LgY 450/750V 1x150 mm2 m 8,32

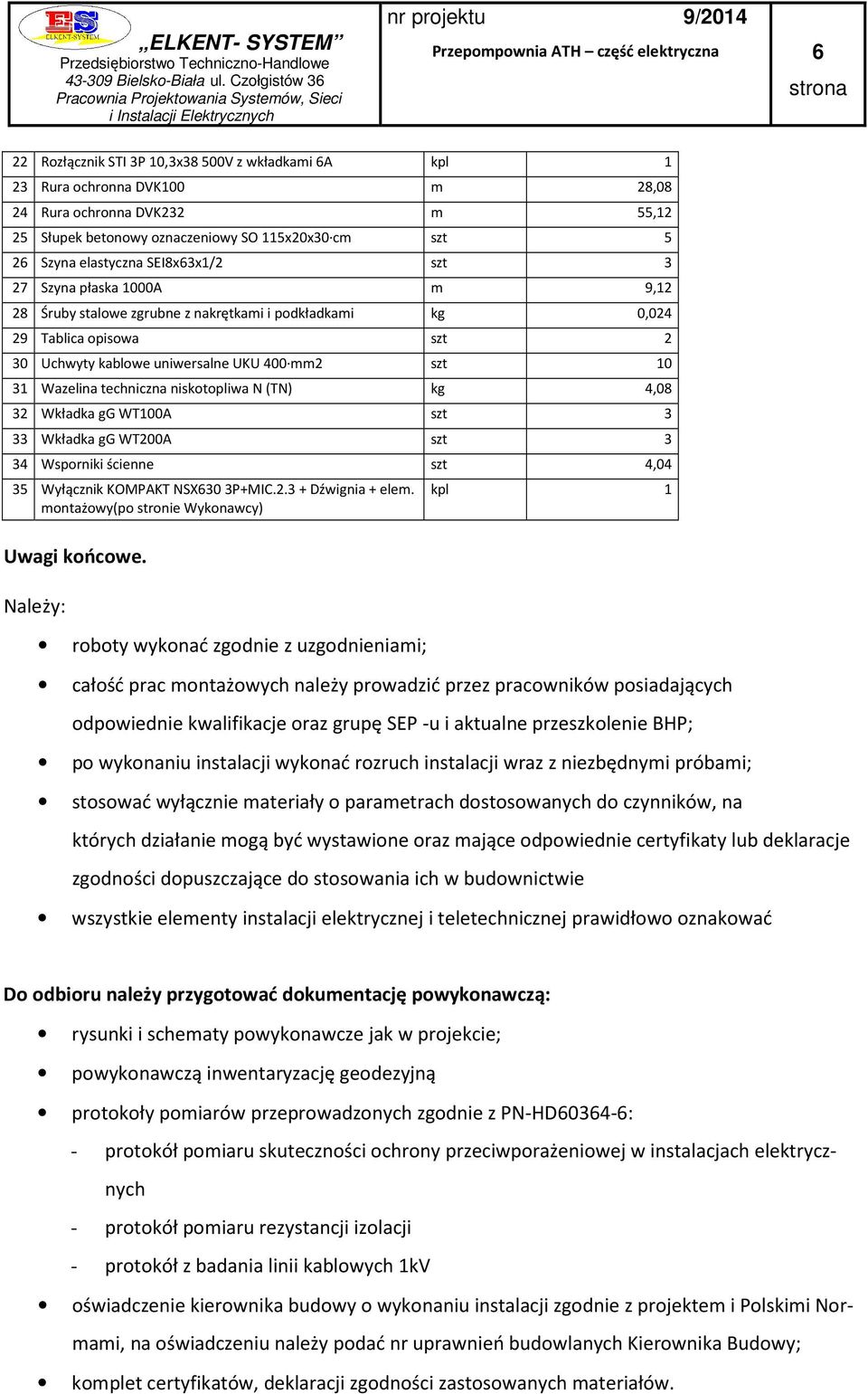

6 Przepompownia ATH część elektryczna 6 22 Rozłącznik STI 3P 10,3x38 500V z wkładkami 6A kpl 1 23 Rura ochronna DVK100 m 28,08 24 Rura ochronna DVK232 m 55,12 25 Słupek betonowy oznaczeniowy SO 115x20x30 cm szt 5 26 Szyna elastyczna SEI8x63x1/2 szt 3 27 Szyna płaska 1000A m 9,12 28 Śruby stalowe zgrubne z nakrętkami i podkładkami kg 0, Tablica opisowa szt 2 30 Uchwyty kablowe uniwersalne UKU 400 mm2 szt Wazelina techniczna niskotopliwa N (TN) kg 4,08 32 Wkładka gg WT100A szt 3 33 Wkładka gg WT200A szt 3 34 Wsporniki ścienne szt 4,04 35 Wyłącznik KOMPAKT NSX630 3P+MIC Dźwignia + elem. montażowy(po stronie Wykonawcy) Uwagi końcowe. Należy: roboty wykonać zgodnie z uzgodnieniami; kpl 1 całość prac montażowych należy prowadzić przez pracowników posiadających odpowiednie kwalifikacje oraz grupę SEP -u i aktualne przeszkolenie BHP; po wykonaniu instalacji wykonać rozruch instalacji wraz z niezbędnymi próbami; stosować wyłącznie materiały o parametrach dostosowanych do czynników, na których działanie mogą być wystawione oraz mające odpowiednie certyfikaty lub deklaracje zgodności dopuszczające do stosowania ich w budownictwie wszystkie elementy instalacji elektrycznej i teletechnicznej prawidłowo oznakować Do odbioru należy przygotować dokumentację powykonawczą: rysunki i schematy powykonawcze jak w projekcie; powykonawczą inwentaryzację geodezyjną protokoły pomiarów przeprowadzonych zgodnie z PN-HD : - protokół pomiaru skuteczności ochrony przeciwporażeniowej w instalacjach elektrycznych - protokół pomiaru rezystancji izolacji - protokół z badania linii kablowych 1kV oświadczenie kierownika budowy o wykonaniu instalacji zgodnie z projektem i Polskimi Normami, na oświadczeniu należy podać nr uprawnień budowlanych Kierownika Budowy; komplet certyfikatów, deklaracji zgodności zastosowanych materiałów.
