1 Umowa: PKPEO222EOB201 Symbol dokumentacji: 21PLS01O egz. nr 1 STADIUM: OBIEKT: LOKALIZACJA: PROJEKT WYKONAWCZY Podstacja Trakcyjna Polichna dz. 1 RzerzycaKolonia obręb Polichna gm. Szastarka pow. kraśnicki woj. lubelskie ZAMAWIAJĄCY: INWESTOR: PKP Energetyka Obsługa Sp. z o.o. ul. Hoża Warszawa PKP Energetyka S.A. ul. Hoża 001 Warszawa AUTOR ELTEL Networks Energetyka S.A. OPRACOWANIA: Gutkowo 1D 1101 Olsztyn PODWYKONAWCA:PROIN ProjektowaniePozwoleniaNadzory ul. Armii Krajowej 02 Wałbrzych TYTUŁ OPRACOWANIA: CZĘŚĆ A. Branża architektonicznobudowalna i instalacyjna TOM A.1 Zagospodarowanie terenu Marzec 2019 r.

2 Symbol dokumentacji: 21PLS01O Umowa: PKPEO222EOB201 BUDOWA PODSTACJI TRAKCYJNEJ POLICHNA CZĘŚĆ A. BRANŻA ARCHITEKTONICZNOBUDOWLANA I INSTALACYJNA Tom A.1 Zagospodarowanie terenu w zakresie umowy PKPEO222EOB201 Tom A1 Strona: Ogrodzenie Przewiduje się wykonanie nowego ogrodzenia wokół terenu podstacji w systemie ogrodzeń panelowych na fundamentach prefabrykowanych. Wysokość ogrodzenia ok. 22 m. Sposób montażu ogrodzenia zgodnie z rys. nr 11 oraz wytycznymi producenta wybranego systemu ogrodzeń panelowych. W ogrodzeniu zaprojektowana została brama wjazdowa przesuwna systemowa szerokości 0 m oraz furtka szerokości 1m (patrz rys. nr 12 i 1. Przy ogrodzeniu w strefie bramy wjazdowej wygrodzić miejsce dla pojemnika na odpady. 2.. Urządzenia uzbrojenia terenu instalacje sanitarne Instalacja zewnętrzna wody przyłącze wodociągowe Zasilanie budynku w wodę realizowane będzie z projektowanego przyłącza wody PE do budynku PGE zgodnie z warunkami nr GP wydanymi przez Urząd Gminy Szastarka dotyczącymi podłączenia projektowanych budynków do sieci wodociągowej. Projektowane przyłącze wodociągowe ujęte w odrębnym opracowaniu znajdującym się poza zakresem niniejszego wniosku. Do przedmiotowej podstacji projektuje się przyłącze wody z rur PE 0. Włączenie na trójnik Fishera dn z redukcją dn2 i zasuwa domowa dn 0. Opomiarowanie wody projektuje się za pomocą wodomierza skrzydełkowego DN1 mm zamontowanego na konsoli wodomierzowej w studni wodomierzowej tworzywowej ɸ 00 (np. Tegra TX00 dopuszcza się studnię z kręgów betonowych ɸ1000. Zaleca się by wodomierz posiadał system przystosowany do zdalnego odczytu danych. Za wodomierzem zamontować zawór antyskażeniowy DN20 firmy Danfoss typ. EA 21. W budynku przyłącze wyposażyć w złączki Fischera PESTAL DN 01i12 oraz kształtki mosiężne przejściowe. Na wykonanym przyłączu wodociągowym przed zasypaniem na głębokości 0 cm od powierzchni terenu ułożyć taśmę lokalizacyjno ostrzegawczą z wkładką metalową. Ze względu na brak kanalizacji sanitarnej w sąsiedztwie inwestycji odprowadzenie ścieków sanitarnych z budynku podstacji zaprojektowano do szczelnego zbiornika na nieczystości o poj. 2 m. Przewody kanalizacyjne odprowadzające ścieki bytowe z rur PVCU DN 10. ELTEL Networks Energetyka S.A. Gutkowo 1 D1101 Olsztyn tel fax olsztyn@eltelnetworks.com PROIN ul. Armii Krajowej 02 Wałbrzych tel. biuro@proinwalbrzych.pl

3 9 (9 B => 9!! <(! :9 (! ; (9! :9 (! ; (9! 9!! (9 12? 0! 0 ( B D (0E1 :F A D A ;: : (0 G 1. B! 0 ;:F : (! 0 ;9!9:! 9;110! 0! ( 9! 0 ; 1! 9! (F0H1 B AB 9! ! B AB ACB A A A ;: : (0 I :12 > ; 1 ( ;9 :9!9 1 C! H1 ( D 99 9 ( C B C C BRA! =!.! : ; 0 < < < Q! ( ( F : (9> ;:!99F 90H19 9; F!9(9 E( : 9 F F9(; => F = 9 ( ; M! 0: (9 M :(!;!>:9 F: ( ; : ((( ::(!; 1 :MO P L9@MO P!9( M ( 9 F!!90 (0 9!!9( ( > E1 ( > E1 9 :M!( F:910 M ( ;M 9 < 0 ( C( :1 ;((!( :1 ;(( ( :1!(( ( < < 9. :9 FM! ( ( :1 ;(( ( 0 0= ( >( 0= (>(> > > 2 0 :1 ;(( (! 99M 9 9 (9!;FFM M!;M! (! (! 9 9:9M (! 0 M!9(! : (( < F F ;:910 9J( 9K 9; ( ;:9 ( 1 9> = E1 LF 9:<( F FF ; 0 (12 ( :109 F0H1 >! 9J( 9K 9; ( ;:9 ( 1 9> E1 (H:! >! 9 ; ;: :9 (: >! 9 ; F 9J H1 K ; H; F 9J 91 K F ( :109 F0H1! 0: (9 M M 9 9! 12 9 B. 9! 0: (9! 0: (9 M 99( 90H1M (! 0: (9 M ( 9(19M 9 9 M?( 9!9( 9(19M!F!9( N F M.! 0: (9 M! 0: (9 E( : F!!;FFM (9M ( > ( <(

4 !!.01219BC.9(:; 9!A! :!(:!!!:!! ( A ( D0E!! (!(!!( :!(!:12!!! : <=>?!!! (G(H F ((( (:; (:;!!(!(!!( :!(!:12!!!;!!;!@; : ; (! ; ;!; 202E!(1 F!.:(!!!::!( :;>?J;>? E.!!:E!; :1 9!A!! (; :9; :9! :!!!!!;!;!;.!;.100.!;.100. E!(; G!(; E!I;.; (; =00 =000 =0.1 =0.1 0 :2>:?;@! :2>:?; < :2>:?;@!< :2:A<!.1:A!.1<!.1>:?;@<.1<<! 2229:; < < < < :; 0 ; E (;

5 ((!! ( ( <(! (((!!( (((.!0102 ((( (( (!!! (!!!.!! (!!! (!!!.!01! 2!!!!!!!!!!!! 1 9 ( :!!;<=>!1!:9!:9! !( (!9!!((:;(!9!!.!!!(!! (!..0.1! :0 22 <2;<=>?! <2;<=> <2;<=>?! <2<@!.1<@!.1!.1;<=>?.1! 2

6 <! ( (!! ( ( ( ( ( (.0 ( 1( (! 1 B?? 1 B?? C 1(2(90:;! =>! 2(!! A 1! 2F?! (? ; 0: GE. ( E< BH E<@E<E 1(: ! (( ( ((( 1! !.10 0.! : = : D?! 99:;<( ( ( 99:;!( (( 99:;<( ( ( 992((.192((.1.19:;<( ((.1!. 1! 0 :

7 PI 9 PRZEMYSŁOWA BRAMA PRZESUWNA PI 9 BRAMY DRZWI OGRODZENIA Zastosowanie: Bramy PI 9 świetnie sprawdzają się we wszelkich obszarach działalności. Bramy montowane są wokół obiektów przemysłowych lotnisk portów parkingów strzeżonych a także szkół przedszkoli marketów itp. Bramy przesuwne stosuje się na działkach szerokich na których możliwy jest przesuw bramy wzdłuż ogrodzenia. Bramę często stosuje się tam gdzie podjazd jest krótki lub występuje wzniesienie i zastosowanie bram dwuskrzydłowych jest niemożliwe. TRWAŁOŚĆ MODUŁOWOŚĆ BEZPIECZEŃSTWO SAMONOŚNA ODPORNE NA KOROZJĘ SYSTEMOWOŚĆ Bramy ręczne oraz automatyczne PI 9 posiadają znak CE potwierdzający zgodność produktów z dyrektywami normy PNEN 1211 dla przemysłowych i posesyjnych bram ogrodzeniowych. Brama PI 9 jest konstrukcją samonośną. Skrzydło osadzone na szynie jezdnej o przekroju 9x [mm] porusza się po wózkach jezdnych osadzonych na kotwach zainstalowanych w fundamecie betonowym. Przesuw bramy odbywa się na wysokości około 100 [mm] powyżej poziomu gruntu. Skrzydło bramy nie ma kontaktu z podłożem. Bramy samonośne PI 9 zabezpieczone są antykorozyjnie poprzez cynkowanie ogniowe lub cynkowanie ogniowe i powleczenie farbą poliestrową. Na produkty w wersji Duplex udzielamy lat gwarancji antykorozyjnej. Bramy samonośne PI 9 są systemowymi elementami kontroli dostępu. W połączeniu z segmentami przemysłowymi (OPO 201 OPO 21 OPZ22 OPZH2 panelami kratowymi (VEGA B VEGA B Light VEGA 2D Super i VEGA 2D słupkami a również bramami dwuskrzydłowymi i furtkami (BASTION MODEST GARDIA tworzą kompletne ogrodzenie.

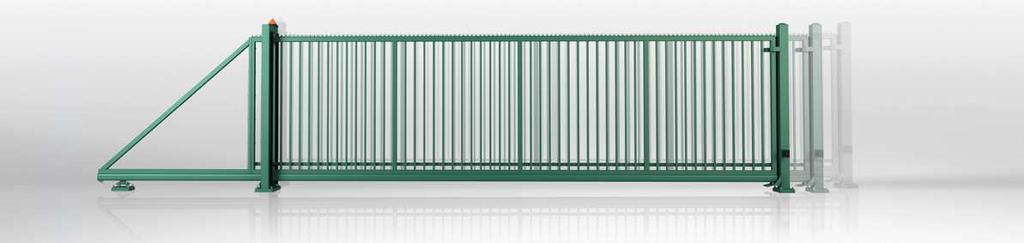

8 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI 9 DOSTOSOWANE DO INDYWIDUALNYCH POTRZEB SZEROKI ZAKRES WYMIAROWY: szerokość z przedziału od [mm] wysokość z przedziału [mm] WYSOKOŚĆ SKRZYDŁA (H w [mm] do SZEROKOŚĆ MIĘDZY SŁUPAMI (So w [mm] do ZASTOSOWANIE Brama samonośna przesuwna PI 9 przeznaczona jest do zamknięcia wjazdów o szerokości przejazdu do metrów a w przypadku zastosowania dwóch bram zbieżnych (2xm do 12 metrów. Cechy charakterystyczne to: szyna jezdna 9 x mm podwójna rama prowadząca w bramie ręcznej pojedynczy słup zamykający wyposażony w chwytak (120x120 tylna podpora stabilizująca skrzydło po jego otwarciu (w zależności od szerokości bramy (So > 000mm ilub H>2000mm brama z napędem umieszczonym w słupie z zamknięciem w postaci pokrywy możliwość wykonania z napędem zewnętrznym. SOLIDNA SAMONOŚNA KONSTRUKCJA SZYNA JEZDNA Brama PI 9 jest konstrukcją samonośną. Skrzydło osadzone na szynie jezdnej o przekroju 9x [mm] porusza się po wózkach jezdnych. KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9 2

9 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI 9 PRZYKŁADY WYPEŁNIEŃ BRAM PRZESUWNYCH SAMONOŚNYCH BRAMA PRZESUWNA Z WYPEŁNIENIEM W POSTACI KSZTAŁTOWNIKÓW ZAMKNIĘTYCH 2 X 2 [MM] SPAWANYCH DO KONSTRUKCJI WIDOK OD STRONY POSESJI. BRAMA PRZESUWNA Z WYPEŁNIENIEM W POSTACI PANELI KRATOWYCH VEGA B PRZYKRĘCONYCH DO KONSTRUKCJI WIDOK OD STRONY POSESJI. BRAMA PRZESUWNA Z WYPEŁNIENIEM W POSTACI PANELI KRATOWYCH VEGA 2D SUPER PRZYKRĘCONYCH DO KONSTRUKCJI WIDOK OD STRONY POSESJI. BRAMA PRZESUWNA Z WYPEŁNIENIEM W POSTACI PANELI KRATOWYCH VEGA 2D SUPER SPAWANYCH DO KONSTRUKCJI WIDOK OD STRONY POSESJI. MODUŁOWOŚĆ KONSTRUKCJI Bramy przesuwne PI 9 dostępne są w kilku różnych wzorach wypełnienia. Bramy przesuwne wykonane są z modułów skręcanych ze sobą poprzez śruby lub za pomocą łączników zaprojektowanych i opatentowanych przez firmę WIŚNIOWSKI. Skrzydło bram o szerokości do 900 [mm] stanowi jeden moduł. W bramach powyżej 900 [mm] skrzydło wykonane jest z dwóch modułów. Zastosowano profile łączące moduły skrzydła o przekroju 0x0 [mm]. Całość skręcana jest z szyną jezdną. Takie rozwiązanie gwarantuje super zabezpieczenie antykorozyjne ponieważ poszczególne moduły w całości zanurzane są w wannie cynkowniczej. KOLORYSTYKA ZESTAWIENIE KOLORÓW W standardzie bramy dostępne w ocynku ogniowym lub ocynku ogniowym plus powleczenie poliestrowe. Bramy przemysłowe dostępne są również w innych kolorach z palety RAL. RAL 010 Niebieski RAL 00 Zielony RAL 01 Grafitowy Kolory z palety RAL RAL 00 Szary RAL 901 Biały RAL 00 Popielaty KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9

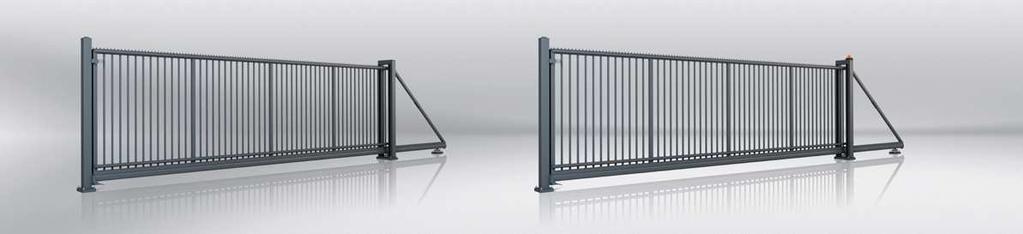

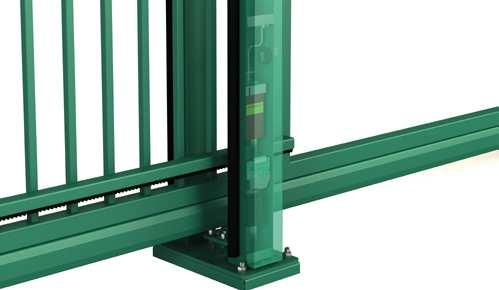

10 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI 9 TYPY BRAM PRZESUWNYCH BRAMA RĘCZNA BRAMA Z NAPĘDEM WYPOSAŻENIE WYGODA I BEZPIECZEŃSTWO Bramy PI 9 dostępne są w wersji ręcznej lub automatycznej. Wersja automatyczna zalecana jest w szczególności do miejsc gdzie zachodzi potrzeba częstego otwierania i zamykania bramy. Automat jest wówczas wygodnym rozwiązaniem. W zależności od wymaganego poziomu bezpieczeństwa brama automatyczna może występować w wersji Totmann (obsługiwana wyłącznikiem kluczykowym lub Automatik (obsługiwana nadajnikiem zdalnego sterowania. Wersje Automatic wyposażone są w krawędziowe listwy bezpieczeństwa (Automatik 1 lub krawędziowych listew bezpieczeństwa (Automatik 2. Brama ręczna wyposażona jest w zamek Locinox. W wersji automatycznej funkcję zamka pełni automat. Każda brama PI 9 z zakresu wymiarowego; szerokości powyżej 000 [mm] lub wysokości powyżej 2000 [mm] wyposażona jest w wspornik tylny wspierający bramę w pozycji otwartej. WERSJA TOTMANN WERSJA AUTOMATIK WYPOSAŻENIE STANDARDOWE SIŁOWNIK CENTRALA STERUJĄCA ODBIORNIK RADIOWY NADAJNIKI ZDALNEGO STEROWANIA NAPĘDU 2 SZT. LAMPA SYGNALIZACYJNA ANTENA ZEWNĘTRZNA FOTOKOMÓRKI 1 KPL WYŁĄCZNIK KLUCZYKOWY Z PRZYCISKIEM AWARYJNYM STOP LISTWY BEZPIECZEŃSTWA (AUTOMATIK 1 LISTWY AUTOMATIK 2 LISTW SYSTEM TRANSMISJI SYGNAŁU Z LISTWY BEZPIECZEŃSTWA MONTOWANEJ NA SKRZYDLE DYREKTYWY I NORMY BRAMY PI9 POSIADAJĄ ZNAK CE ZGODNY Z DYREKTYWĄ 2009EC; 20010EC O WYROBACH BUDOWLANYCH I SPEŁNIAJĄ WYMAGANIA NORMY EN WYMAGANE ZASTOSOWANIE DODATKOWYCH MODUŁÓW. WYPOSAŻENIE STANDARDOWE. OPCJA DODATKOWA. NIE WYSTĘPUJE. SŁUP KONSTRUKCYJNY Słup konstrukcyjny w przypadku bramy automatycznej wyposażany jest w automat WIŚNIOWSKI AW2000M ulokowany pod pokrywą zamkniętą na zamek typu baskwil. Brama automatyczna może być również wyposażona w napęd zewnętrzny. W tej wersji pólka napędu przykręcona jest do słupa konstrukcyjnego. NAPĘD W SŁUPKU (AWSO2000 M Napęd w słupku to sprawdzone rozwiązanie. Słupek zabezpiecza napęd oraz sterowanie przed zmiennymi czynnikami atmosferycznymi. Zamek słupka pełni funkcję zabezpieczająca napęd przed dostępem osób niepowołanych a także umożliwia szybkie rozblokowanie napędu w sytuacji braku zasilania. KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9

11 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI 9 ZAKRES WYMIAROWY STOSOWANIA NAPĘDÓW ZAKRES STOSOWANIA OZNACZONY KOLOREM SZARYM TYP BRAMY MODEL NAPĘDU PI 9 BFT ARES ULTRA BT (1 AWso2000 M CHARAKTERYSTYKA NAPĘDÓW TYP BRAMY PI 9 MODEL NAPĘDU MAKS. ILOŚĆ ZAŁĄCZEŃ NA GODZINĘ (2 ZASILANIE SILNIKA ZASILANIE GŁÓWNE POBÓR MOCY PRĘDKOŚĆ PRZESUWU BFT ARES ULTRA BT (1 0 2V DC 20V AC 00 W 9 mmin AWso2000 M 1 2V DC 20V AC W 9 mmin WYMIARY ZAMÓWIENIOWE I KONSTRUKCYJNE ORAZ WYMIARY ZABUDOWY WYMIARY MONTAŻOWE BRAMY PRZESUWNEJ Brama prawa widok od strony posesji (kierunek zamówieniowy bramy to kierunek otwierania bramy w widoku z posesji. So szerokość między słupami H wysokość skrzydła bramy WYMIARY SZYNY JEZDNEJ [mm] 9x SZEROKOŚĆ ZAMÓ WIENIOWA BRAMY (So [mm] do 00 SZEROKOŚĆ ŚWIATŁA WJAZDU Sj [mm]. BRAMA RĘCZNA LUB TOTMANN SZEROKOŚĆ ŚWIATŁA WJAZDU Sj [mm]. BRAMA W WERSJI AUTOMATIK PRZEŚWIT DOLNY BRAMY [mm] KONSTRUKCJA BRAMY SŁUP ZAMYKAJĄ CY POJEDYNCZY CAŁKOWITA DŁUGOŚĆ BRAMY [mm] CAŁKOWITA DŁUGOŚĆ BRAMY WRAZ Z DŁUGO ŚCIĄ PRZESUWU A W [mm] Sj=So1 (10 mm Sj=So1 (10 mm 100 0x0 120x KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9

12 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI 9 GALERIA BRAMA PRZESUWNA PRZEMYSŁOWA PI9 Wypełnienie: kształtownik zamknięty 2x2mm Zabezpieczenie antykorozyjne: ocynk ogniowy Kolor: RAL 01 BRAMA PRZESUWNA PRZEMYSŁOWA PI9 Wypełnienie: panel kratowy VEGA B Zabezpieczenie antykorozyjne: ocynk ogniowy Kolor: RAL 901 KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9

13 STWÓRZ KOMPLEKSOWY SYSTEM OGRODZEŃ PRZEMYSŁOWYCH Ogrodzenia WIŚNIOWSKI to rozwiązanie systemowe gwarantujące kompleksowe zabezpieczenie terenu. W ofercie skierowanej do budownictwa indywidualnego oraz do przemysłu znajdują się zarówno nowoczesne ogrodzenia stalowe profilowe jak również panelowe. Charakteryzuje je solidność jakość oraz wytrzymałość nie pozbawiona elegancji i stylu. Kompleksowa oferta WIŚNIOWSKI to duże ułatwienie w zamknięciu danego obiektu i wyraz dbałości o jego bezpieczeństwo i wygląd. SKORZYSTAJ Z PEŁNEJ OFERTY I STWÓRZ SWOJE WŁASNE OGRODZENIE. OGRODZENIE SYSTEMOWE Z BRAMĄ PRZESUWNĄ PI 9 I FURTKĄ Z WYPEŁNIENIEM W POSTACI KSZTAŁTOWNIKÓW ZAMKNIĘTYCH 2 X 2 [mm] OGRODZENIE SYSTEMOWE Z BRAMĄ PRZESUWNĄ PI 9 I FURTKĄ WYPEŁNIENIEM W POSTACI PANELI KRATOWYCH VEGA 2D PI902.1PL WIŚNIOWSKI Sp. z o.o. S.K.A. PL 11 Wielogłowy 1 Tel Fax N = E = Pozwól się zainspirować! Sprawdź inne rozwiązania marki WIŚNIOWSKI! KARTA TECHNICZNA BRAMA PRZESUWNA PRZEMYSŁOWA PI9
