1 Grupa Netia - sieć abonencka Informacje dla Deweloperów i Zarządców nieruchomości 1

2 Innowacyjna technologia PON pozwala na integrację wszystkich usług i ich realizację w oparciu o jedno medium transmisyjne światłowód, realizacja wszystkich usług w oparciu o IP (głos, dane, multimedia, interaktywna TV, wideo na życzenie), technologiczne możliwości dostarczenia do abonenta do 1 Gbit/s, a w przyszłości nawet 10 Gbit/s, wykorzystuje tylko elementy pasywne na trasie od operatora do dowolnego lokalu, zasięg sieci PON do 20 km zasięg sieci miedzianej to około 1 km, światłowód do lokalu Abonenta. 2

3 PON zalety jest najbardziej ekonomiczną i ekologiczną technologią pod względem zużycia energii sieć pasywna, niskie koszty utrzymania w porównaniu z siecią miedzianą, charakteryzuje się dużym bezpieczeństwem transmisji brak pola elektromagnetycznego, jest odporna na wyładowania atmosferyczne - światłowód to dielektryk, niska wrażliwość na dewastacje i kradzieże światłowód skonstruowany jest ze szkła a nie z miedzi, duża skalowalność sieci możliwe 100% wypełnienie bez ryzyka pogorszenia parametrów transmisyjnych, długotrwałe zabezpieczenie inwestycji (uniwersalne medium). 3

4 PON nowe możliwości bardzo szybki dostęp do internetu, wiele kanałów IPTV HD na kilku odbiornikach w domu, w jednym abonamencie wideo na żądanie (VoD) w jakości HD w trybie on-line, zawansowane usługi głosowe, wszystkie usługi na jednym przyszłościowym medium światłowodzie, pakiety nowoczesnych produktów, sieć nie ogranicza rozwoju produktów i usług. 4

5 Efekty wdrożenia projektu uruchomienie nowatorskich usług na wybudowanej innowacyjnej sieci bez ograniczeń przepływności do Abonenta, pozytywny wpływ na równość szans i brak dyskryminacji, usunięcie barier w dostępie do stanowisk pracy poprzez rozbudowę infrastruktury teletechnicznej oraz doprowadzenie jej do dowolnego lokalu, zwiększenie dostępu do e-zatrudnienia, e-edukacji, e-zdrowia, e-administracji, e-wypoczynku, e-relaksu oraz e-kultury. 5

6 Usługi oparte na transmisji światłowodowej (I) oferta telefonii stacjonarnej, w której w miesięcznej opłacie abonamentowej uwzględnione są wszystkie połączenia lokalne, międzymiastowe i międzynarodowe z krajami Unii Europejskiej, realizowane we wszystkie dni tygodnia, przez całą dobę, do wszystkich operatorów sieci stacjonarnych. Za te połączenia nie są pobierane opłaty. usługi stałego, szerokopasmowego dostępu do Internetu z przepływnością nawet 100Mbit/s, bez limitów pobieranych i wysyłanych danych wraz z publicznym adresem IP, również bez ograniczeń w zwiększaniu pasma w przyszłości aż do 1 Gbit/s, 6

7 Usługi oparte na transmisji światłowodowej (II) usługi telewizji cyfrowej, która zapewnia ponad 100 kanałów telewizyjnych w cyfrowej jakości (w tym kanały w wysokiej rozdzielczości HD), wypożyczalnię filmów na życzenie (VoD) z blisko 700 tytułami (dostępną za pomocą pilota i ekranu telewizyjnego bez potrzeby wychodzenia z domu) oraz opcję multiroom, umożliwiającą oglądanie niezależnych kanałów telewizyjnych na dwóch różnych odbiornikach bez konieczności wykupywania dodatkowego abonamentu. Telewizja Netii to także możliwość zamawiania pakietów telewizyjnych i udziału w interaktywnych konkursach na ekranie telewizora za pomocą pilota. W odróżnieniu od operatorów sieci satelitarnych, oferujemy zarówno kanały grupy sieci TVN, jak i Polsat. 7

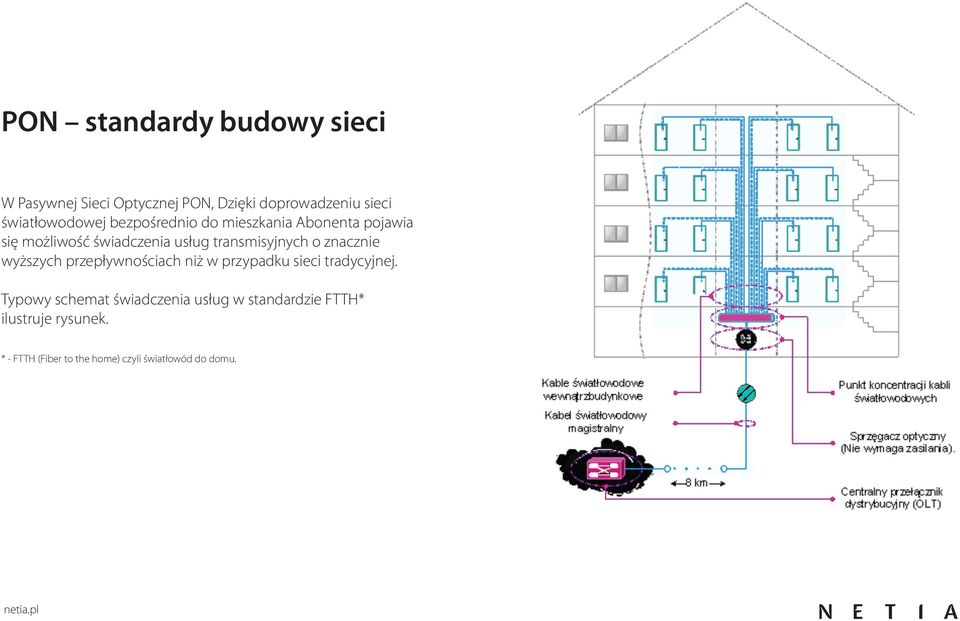

8 PON standardy budowy sieci W Pasywnej Sieci Optycznej PON, Dzięki doprowadzeniu sieci światłowodowej bezpośrednio do mieszkania Abonenta pojawia się możliwość świadczenia usług transmisyjnych o znacznie wyższych przepływnościach niż w przypadku sieci tradycyjnej. Typowy schemat świadczenia usług w standardzie FTTH* ilustruje rysunek. * - FTTH (Fiber to the home) czyli światłowód do domu. 8

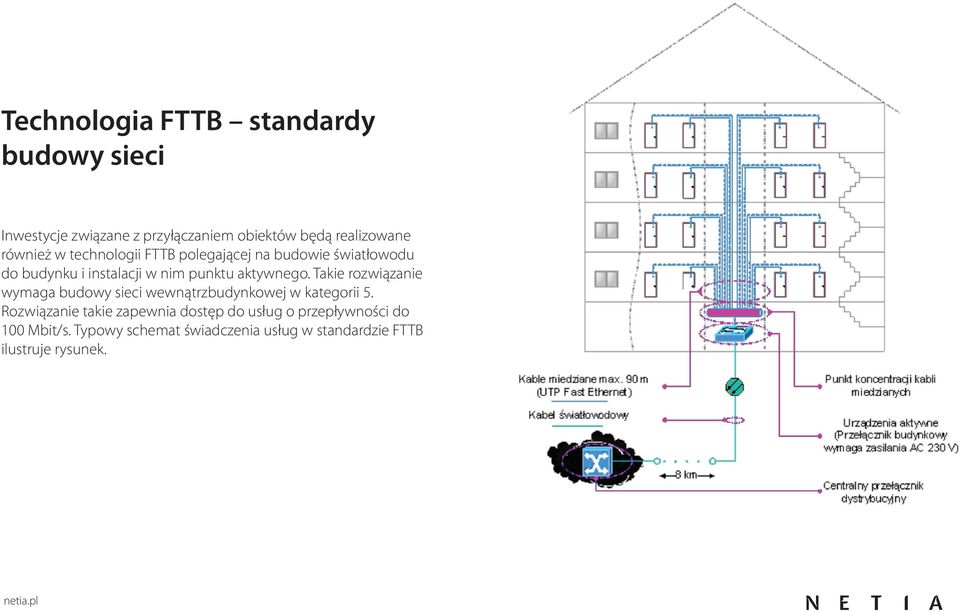

9 Technologia FTTB standardy budowy sieci Inwestycje związane z przyłączaniem obiektów będą realizowane również w technologii FTTB polegającej na budowie światłowodu do budynku i instalacji w nim punktu aktywnego. Takie rozwiązanie wymaga budowy sieci wewnątrzbudynkowej w kategorii 5. Rozwiązanie takie zapewnia dostęp do usług o przepływności do 100 Mbit/s. Typowy schemat świadczenia usług w standardzie FTTB ilustruje rysunek. 9

10 Przykładowa konfiguracja sieci w mieszkaniu Abonenta 10

11 Zakres robót realizowanych w ramach projektu Realizowana koncepcja zakłada budowę sieci PON w oparciu o istniejącą infrastrukturę teletechniczną Netia S.A. poprzez: zaciągnięcie światłowodowych kabli magistralnych i rozdzielczych w istniejącej kanalizacji wtórnej oraz istniejących rurociągach kablowych, budowę uzupełniających odcinków kanalizacji pierwotnej (m.in. nowe przyłącza do budynków), zaciągnięcie lub ułożenie kabli abonenckich zbiorczych w istniejących pionach teletechnicznych wykonanych z rur RVS, koryt elektroinstalacyjnych lub w szachtach, w przypadku braku miejsca na zaciągnięcie nowego kabla światłowodowego budowę dodatkowej infrastruktury poziomej w piwnicach z rur RVS dla kabli rozdzielczych i zbiorczych abonenckich. 11

12 Struktura osiedlowej sieci PON 12

13 Struktura sieci PON wewnątrz budynkowej (I) 13

14 Struktura sieci PON wewnątrz budynkowej (II) Kable optyczne ułożone zostaną pomiędzy Punktem Koncentracji Włókien (PKW) a najwyższą obsługiwaną kondygnacją. Na najwyższych kondygnacjach zainstalowane zostaną skrzynki zapasu (na zdjęciu). Zastosowane zostaną kable optyczne tzw. łatwego dostępu. Jeżeli będzie to możliwe kable będą prowadzone w istniejącym pionie. Konieczna może okazać się budowa orurowania poziomego pomiędzy PKW a pionami. Skrzynka zapasu 14

15 Struktura sieci PON wewnątrz budynkowej (III) Prowadzenie kabli pomiędzy PKW a pionami będzie realizowane w istniejących poziomach (rury RVS). W przypadku braku możliwości zabudowy kabla w istniejącej infrastrukturze (rury wypełnione istniejąca siecią) konieczne będzie zabudowanie nowej rury RVS o przekroju dopasowanym do potrzeb i jeśli będzie to możliwe średnicy istniejących rur. Rury dobrane tak, aby na jednym odcinku instalować dodatkową pojedynczą rurę. Przykład prowadzenia rur w poziomach pomiędzy PKW 15

16 Struktura sieci PON wewnątrz budynkowej (IV) Punkty Koncentracji Włókien zlokalizowane zostaną w piwnicy budynku. PKW jest przełącznicą światłowodową (ODF) z możliwością instalacji spliterów (rozdzielaczy). Minimalizacja liczby PKW maksymalizacja liczby obsługiwanych lokali przez PKW. Punkt Koncentracji Włókien (PKW) 16

17 Podsumowanie Modernizacja istniejącej sieci NETIA SA; Minimalizacja budowy nowych elementów sieci: przełącznica światłowodowa (piwnica), skrzynka zapasu kabla (ostatnie piętro), rurarz poziomy (piwnica), dodatkowa rura w pionie (parter). Minimalizacja robót ziemnych (wprowadzenie kabla do budynku oraz wykonanie przerwy gazowej). Zgoda właścicieli nieruchomości na udostępnienie zasobów. Nowa jakość usług dla mieszkańców nieograniczone możliwości. 17

18 Proces deweloperski Optymalny moment rozpoczęcia współpracy. 1. Koncepcja inwestycyjna dewelopera uzgodnienia techniczne i technologiczne, projekty koncepcyjne, podział zadań projektowych, projekty branżowe. Dostępna wiedza: strony internetowe deweloperów, miejscowe plany zagospodarowania, Wydziały Architektury Urzędów Miast i Gmin 2. Uzgodnienia dokumentacyjne międzybranżowe uzgodnienia w Zespołach Uzgadniania Dokumentacji, uzgodnienia dokumentacji w NETIA SA Dostępna wiedza: Zespoły Uzgadniania Dokumentacji przy starostwach powiatowych, służby techniczne NETII. 3. Realizacja inwestycji przez dewelopera. 4. Zasiedlenie obiektów przez zarządzającego nieruchomościami. Najgorszy moment rozpoczęcia współpracy. 18

19 Korzyści wynikające z podjęcia współpracy I. Dla Dewelopera uatrakcyjnienie własnej inwestycji sieć PON w zasobach Dewelopera, wsparcie technologiczne na etapie: - przygotowania projektów budowlanych, - wykonania infrastruktury. II. Dla NETIA SA wczesna wiedza o planowanej inwestycji to możliwość przygotowaniaoraz optymalnego zaplanowania i realizacji, pierwszeństwo w dostępie do bazy lokatorskiej, wspólne działania marketingowe. 19

20 Inwestycje deweloperskie Deweloper komórka organizacyjna koordynująca działania pro deweloperskie komórka organizacyjna realizująca zadania inwestycyjne przekazywanie informacji o planowanych i realizowanych inwestycjach, współpraca operacyjna z NETIA SA na placu budowy. agregacja danych o inwestycjach deweloperskich, monitoring inwestycji planowanych i realizowanych, koordynacja przygotowania zadania inwestycyjnego w NETIA SA (ZTE, AO, WO), monitoring realizacji inwestycji przez NETIA SA realizacja inwestycji (NETIA SA), współpraca operacyjna z deweloperem na placu budowy, raportowanie postępów prac. 20

21 Usługi dla deweloperów projektowanie, budowa i utrzymanie techniczne systemów teletechnicznych na potrzeby: budynków i osiedli wielorodzinnych, obiektów przemysłowych, obiektów usługowo handlowych, obiektów biurowych. opracowywanie analiz zagrożeń dla obiektów oraz rozwiązań technicznych systemów kontroli i zabezpieczenia, integracja systemów monitoringu z infrastrukturą telekomunikacyjną, budowa systemów otwartych (możliwa integracja z zewnętrznymi systemami) oraz o strukturze rozproszonej (wiele obiektów, wiele miejscowości), systemy skalowalne (domy jednorodzinne, zabudowa szeregowa, budynki wielorodzinne, obiekty specjalne), możliwa współpraca na każdym etapie realizacji inwestycji (projektowanie, budowa, eksploatacja), różnorodne formy finansowania inwestycji. 21

22 Usługi dla deweloperów Projektowanie, budowa I utrzymanie Finansowanie Systemy monitoringu Wizyjnego Sprzedaż z serwisem gwarancyjnym Systemy kontroli dostępu, wideodomofony, bramofony Dzierżawa z serwisem SLA Integracja systemów obserwacyjnych z usługą telewizji (lub wideodomofonami) 22
