1 Palnik gazowy HT-911 Instrukcja obsługi Numer produktu: Wersja: 05/08 Strona 1 z 6

2 Zastosowanie Palnik gazowy produkuje regulowany płomień i niemigoczący płomień JET w temperaturze do 1500 C. Zawiera wbudowany mechanizm zapłonu. Strumień (ilość) gazu oraz ilość powietrza w mieszaninie gazu mogą być regulowane na palniku, dzięki czemu urządzenie jest użyteczne w każdej sytuacji. Palnik służy do lutowania i lutowania twardego. Ponadto, może być on używany do podgrzewania zarówno materiałów łatwopalnych jak i niepalnych. Palnik może być napełniany i obsługiwany jedynie za pomocą gazu zapalniczkowego (izobutan). Należy bezwzględnie unikać kontaktu z wodą. Użycie inne niż opisane powyżej prowadzi do uszkodzenia produktu i naraża użytkownika na dodatkowe niebezpieczeństwa, takie jak pożary, itd. Żadna część produktu nie może być modyfikowana ani zmieniana! Należy bezwzględnie przestrzegać instrukcji bezpieczeństwa! Opis poszczególnych części 1 Głowica palnika 2 Regulator przepływu powietrza 3 Zapłon piezo 4 Uchwyt ze zintegrowanym zbiornikiem gazu 5 Zdejmowana podstawa Strona 2 z 6

Ponadto, może być on używany do podgrzewania zarówno materiałów łatwopalnych jak i niepalnych. Palnik może być napełniany i obsługiwany jedynie za pomocą gazu zapalniczkowego (izobutan).

3 6 Zawór napełniania 7 Blokada bezpieczeństwa 8 Regulator przepływu gazu Pierwsze uruchomienie Palnik gazowy jest sprzedawany pusty ze względów bezpieczeństwa. Aby uruchomić palnik po raz pierwszy należy napełnić zbiornik gazu palnika gazowego łatwo dostępnym gazem zapalniczkowym. Napełnianie zbiornika gazowego Palnik gazowy może być napełniany i obsługiwany za pomocą gazu do zapalniczek (izobutan). Napełniać zbiornik gazu jedynie w dobrze przewietrzonym otoczeniu i unikać otwartego ognia. (Niebezpieczeństwo eksplozji). Palniki gazowe mogą być napełniane tylko po wystygnięciu. W celu napełnienia palnika należy postępować w następujący sposób; Przekręcić regulator przepływu gazu (8) w kierunku zgodnym z ruchem wskazówek zegara (głowica palnika skierowana w kierunku od użytkownika). Przekręcić palnik gazowy na jego głowicę, aby zawór napełniania (6) był skierowany w górę. Umieścić pojemnik z izobutanem na zaworze napełniania (6), używając odpowiedniego adaptera, jeśli to konieczne. Następnie wcisnąć pojemnik z izobutanem pionowo w dół. Teraz gaz będzie spływał do zbiornika palnika gazowego. Proces napełniania trwa ok. 10 sek. Jeśli gaz ucieka należy bezzwłocznie zatrzymać proces napełniania. Powstanie mieszanina powietrza i gazów, która może wybuchnąć. Przed zapaleniem palnika gazowego lub innych źródeł zapłonu należy upewnić się, że pomieszczenie zostało dokładnie przewietrzone. Po napełnieniu należy odczekać kilka minut przed włączeniem palnika gazowego, aby gaz ustabilizował się. Strona 3 z 6

Napełnianie zbiornika gazowego Palnik gazowy może być napełniany i obsługiwany za pomocą gazu do zapalniczek (izobutan).

4 Obsługa Palnik gazowy jest gotowy do użycia po napełnieniu zbiornika gazu. Należy zawsze trzymać palnik gazowy głowicą palnika skierowaną z daleka od ciała. Nigdy nie kierować palnika na osoby ani zwierzęta. Aby zapalić palnik gazowy należy postępować w następujący sposób: Przesunąć obustronną blokadę zabezpieczającą (7) w górę. To odblokuje mechanizm zapalny. Przekręcić regulator przepływu gazu (8) w kierunku przeciwnym do ruchu wskazówek zegara o ok. 5 pełnych obrotów. Będzie można teraz usłyszeć gaz przepływający przez głowicę palnika. Nacisnąć zapalnik piezo (3). Konieczne może okazać się kilkakrotne naciśnięcie głowicy zapłonu (3) w celu zapalenia palnika. Kształt płomienia może być nieustannie zmieniany za pomocą regulatora przepływu powietrza (2) i regulatora przepływu gazu (8). Aby wyłączyć palnik należy przekręcać regulator przepływu gazu (8) w kierunku zgodnym z ruchem wskazówek zegara, dopóki zawór nie zostanie zamknięty (można poczuć koniec). Wtedy palnik zgaśnie. Przesunąć obustronną blokadę zabezpieczającą (7) w dół. Zapłon piezo zostanie teraz zablokowany. Przed schowaniem palnika należy pozwolić, aby ochłodził się. Zagrożenie pożarem. Strona 4 z 6

To odblokuje mechanizm zapalny. Przekręcić regulator przepływu gazu (8) w kierunku przeciwnym do ruchu wskazówek zegara o ok. 5 pełnych obrotów.

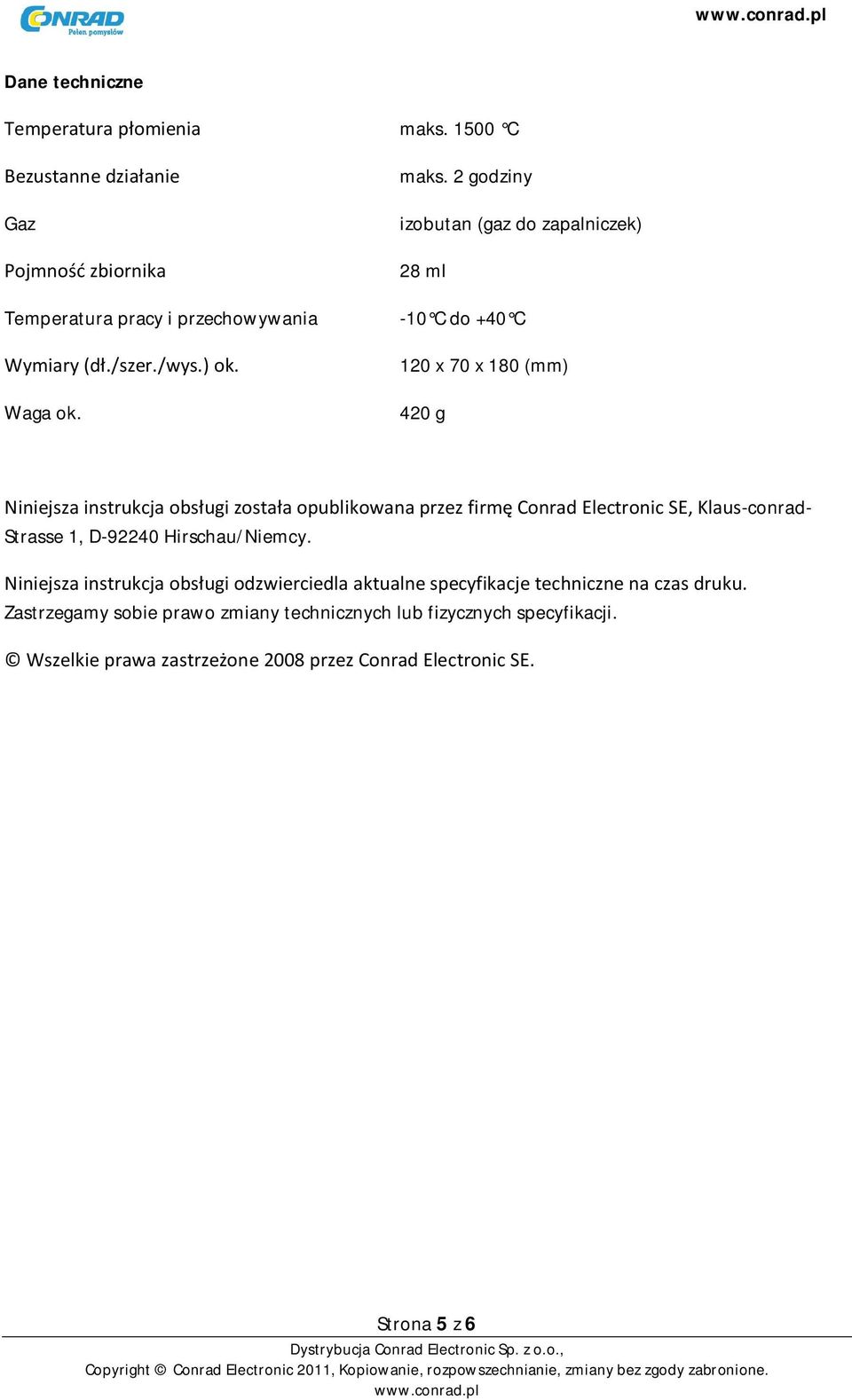

5 Dane techniczne Temperatura płomienia maks C Bezustanne działanie Gaz Pojmność zbiornika Temperatura pracy i przechowywania Wymiary (dł./szer./wys.) ok. Waga ok. maks. 2 godziny izobutan (gaz do zapalniczek) 28 ml -10 C do +40 C 120 x 70 x 180 (mm) 420 g Niniejsza instrukcja obsługi została opublikowana przez firmę Conrad Electronic SE, Klaus-conrad- Strasse 1, D Hirschau/Niemcy. Niniejsza instrukcja obsługi odzwierciedla aktualne specyfikacje techniczne na czas druku. Zastrzegamy sobie prawo zmiany technicznych lub fizycznych specyfikacji. Wszelkie prawa zastrzeżone 2008 przez Conrad Electronic SE. Strona 5 z 6

2 godziny izobutan (gaz do zapalniczek) 28 ml -10 C do +40 C 120 x 70 x 180 (mm) 420 g Niniejsza instrukcja obsługi została opublikowana przez firmę Conrad

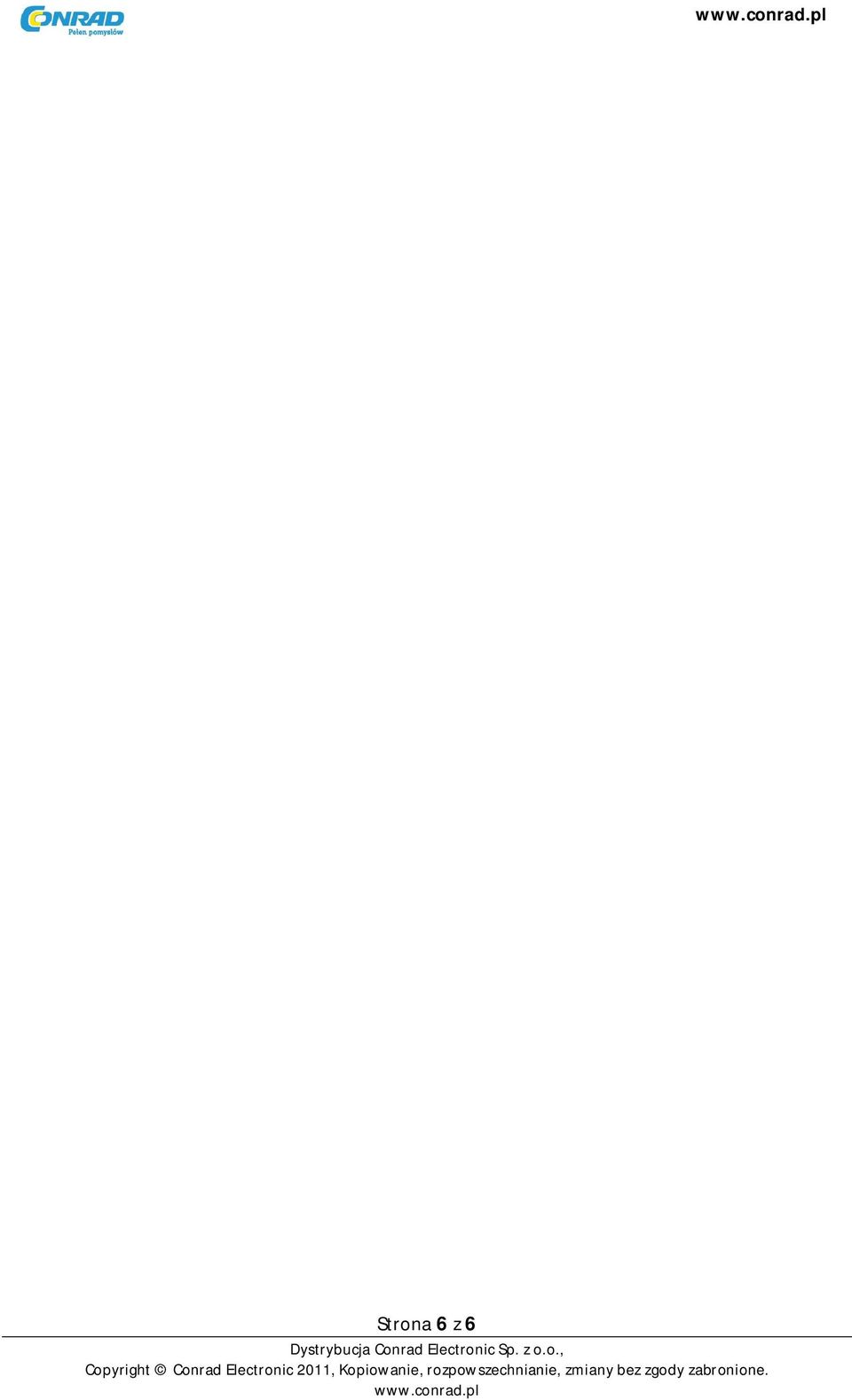

6 Strona 6 z 6
