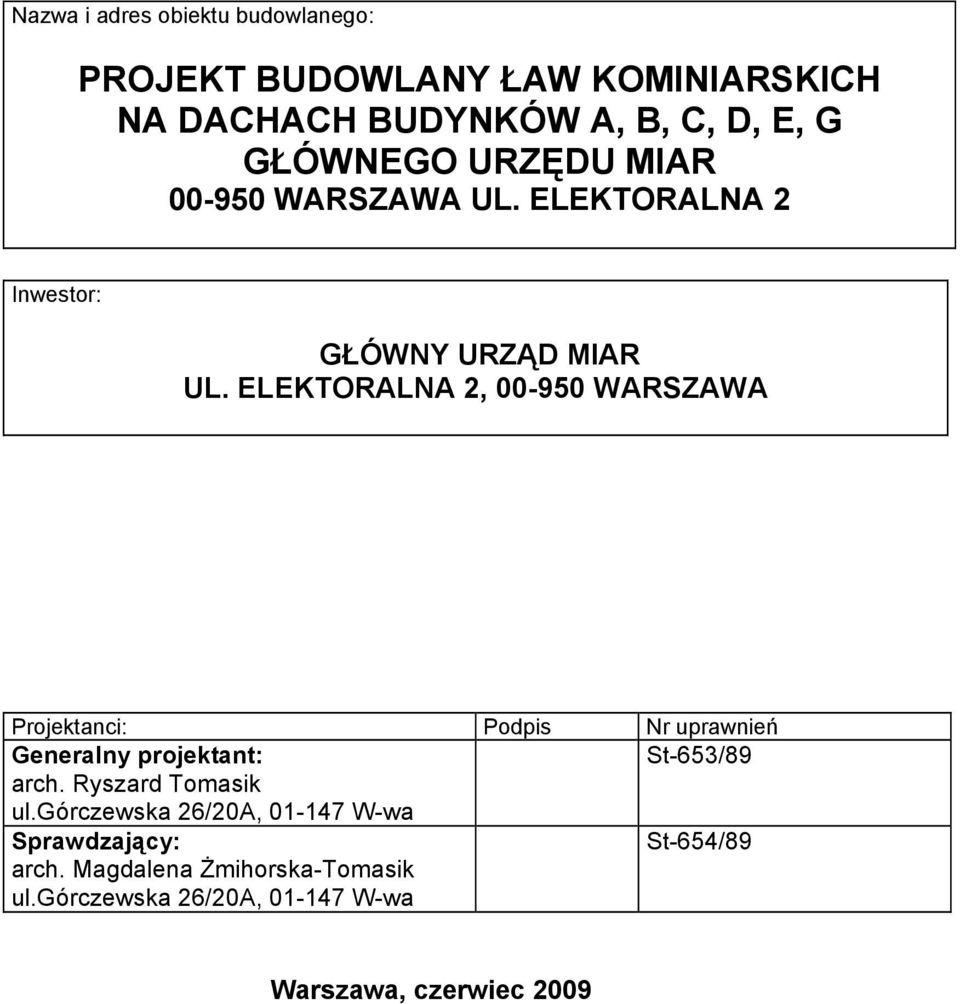

1 Nazwa i adres obiektu budowlanego: PROJEKT BUDOWLANY ŁAW KOMINIARSKICH NA DACHACH BUDYNKÓW A, B, C, D, E, G GŁÓWNEGO URZĘDU MIAR WARSZAWA UL. ELEKTORALNA 2 Inwestor: GŁÓWNY URZĄD MIAR UL. ELEKTORALNA 2, WARSZAWA Projektanci: Podpis Nr uprawnień Generalny projektant: St-653/89 arch. Ryszard Tomasik ul.górczewska 26/20A, W-wa Sprawdzający: arch. Magdalena Żmihorska-Tomasik ul.górczewska 26/20A, W-wa St-654/89 Warszawa, czerwiec 2009

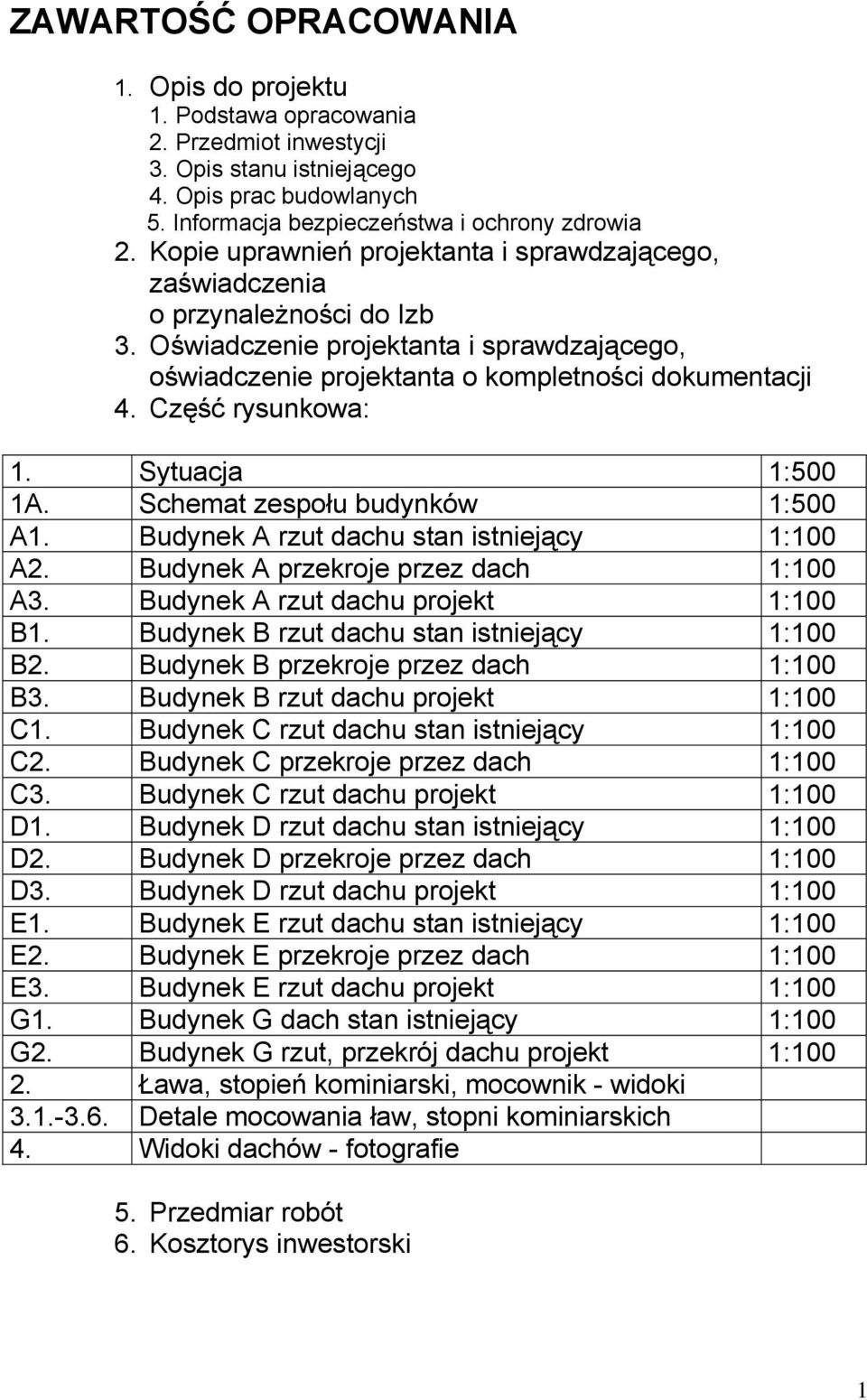

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis do projektu 1. Podstawa opracowania 2. Przedmiot inwestycji 3. Opis stanu istniejącego 4. Opis prac budowlanych 5. Informacja bezpieczeństwa i ochrony zdrowia 2. Kopie uprawnień projektanta i sprawdzającego, zaświadczenia o przynależności do Izb 3. Oświadczenie projektanta i sprawdzającego, oświadczenie projektanta o kompletności dokumentacji 4. Część rysunkowa: 1. Sytuacja 1:500 1A. Schemat zespołu budynków 1:500 A1. Budynek A rzut dachu stan istniejący 1:100 A2. Budynek A przekroje przez dach 1:100 A3. Budynek A rzut dachu projekt 1:100 B1. Budynek B rzut dachu stan istniejący 1:100 B2. Budynek B przekroje przez dach 1:100 B3. Budynek B rzut dachu projekt 1:100 C1. Budynek C rzut dachu stan istniejący 1:100 C2. Budynek C przekroje przez dach 1:100 C3. Budynek C rzut dachu projekt 1:100 D1. Budynek D rzut dachu stan istniejący 1:100 D2. Budynek D przekroje przez dach 1:100 D3. Budynek D rzut dachu projekt 1:100 E1. Budynek E rzut dachu stan istniejący 1:100 E2. Budynek E przekroje przez dach 1:100 E3. Budynek E rzut dachu projekt 1:100 G1. Budynek G dach stan istniejący 1:100 G2. Budynek G rzut, przekrój dachu projekt 1: Ława, stopień kominiarski, mocownik - widoki Detale mocowania ław, stopni kominiarskich 4. Widoki dachów - fotografie 5. Przedmiar robót 6. Kosztorys inwestorski 1

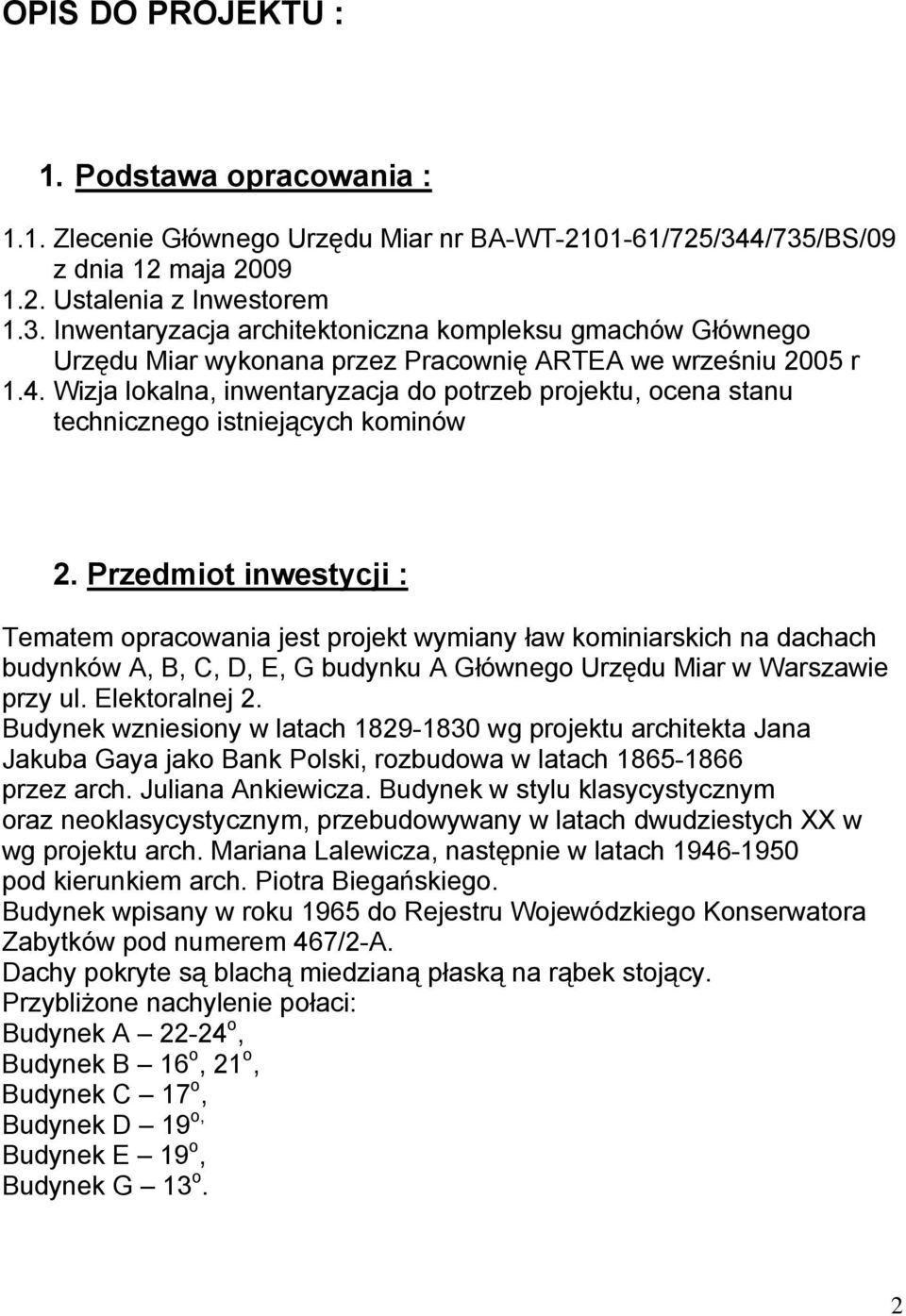

3 OPIS DO PROJEKTU : 1. Podstawa opracowania : 1.1. Zlecenie Głównego Urzędu Miar nr BA-WT /725/344/735/BS/09 z dnia 12 maja Ustalenia z Inwestorem 1.3. Inwentaryzacja architektoniczna kompleksu gmachów Głównego Urzędu Miar wykonana przez Pracownię ARTEA we wrześniu 2005 r 1.4. Wizja lokalna, inwentaryzacja do potrzeb projektu, ocena stanu technicznego istniejących kominów 2. Przedmiot inwestycji : Tematem opracowania jest projekt wymiany ław kominiarskich na dachach budynków A, B, C, D, E, G budynku A Głównego Urzędu Miar w Warszawie przy ul. Elektoralnej 2. Budynek wzniesiony w latach wg projektu architekta Jana Jakuba Gaya jako Bank Polski, rozbudowa w latach przez arch. Juliana Ankiewicza. Budynek w stylu klasycystycznym oraz neoklasycystycznym, przebudowywany w latach dwudziestych XX w wg projektu arch. Mariana Lalewicza, następnie w latach pod kierunkiem arch. Piotra Biegańskiego. Budynek wpisany w roku 1965 do Rejestru Wojewódzkiego Konserwatora Zabytków pod numerem 467/2-A. Dachy pokryte są blachą miedzianą płaską na rąbek stojący. Przybliżone nachylenie połaci: Budynek A o, Budynek B 16 o, 21 o, Budynek C 17 o, Budynek D 19 o, Budynek E 19 o, Budynek G 13 o. 2

4 Po wielu latach eksploatacji istniejące drewniane ławy kominiarskie zagrażają bezpieczeństwu osób wychodzących na dach i nadają się wraz z elementami mocującymi do demontażu i wymiany na nowe stalowe ocynkowane w kolorze miedzi patynowanej. Na każdym dachu projektuje się ciąg ław kominiarskich biegnących wzdłuż kalenicy dachu oraz dodatkowo stopnie kominiarskie umożliwiające dostęp do prawie wszystkich kominów. Przy okazji oględzin ław dokonano wstępnej oceny stanu technicznego kominów rozpatrując możliwość mocowania ław do kominów. Ocenę stanu technicznego kominów przedstawiono graficznie na rysunkach. Ostatecznie zrezygnowano z mocowania ław do kominów, mocując je bezpośrednio do dachu w miarę możności po śladzie istniejących ław. Szczegółowy projekt prac naprawczych kominów będzie tematem oddzielnego opracowania. 3. Opis stanu istniejącego: 3.1. Budynek A Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około o. Kominy murowane, wszystkie w dobrym stanie. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. A1. Wyłaz na dach istniejący w zachodniej części dachu - ewentualnie do wymiany na wyłaz kominiarski typu Fakro lub Velux przeszklony. Istniejące drewniane ławy kominiarskie w złym stanie do wymiany Budynek B Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około o. Kominy murowane. Część kominów jest w dobrym stanie technicznym, ale większość w średnim lub złym, nadających się do rozbiórki i odtworzenia. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. B1. Wyłazy na dach 3 wyłazy istniejące w południowej, środkowej i północnej części dachu ewentualnie do wymiany na wyłazy kominiarskie typu Fakro lub Velux przeszklone. Istniejące drewniane ławy kominiarskie w złym stanie do wymiany. 3

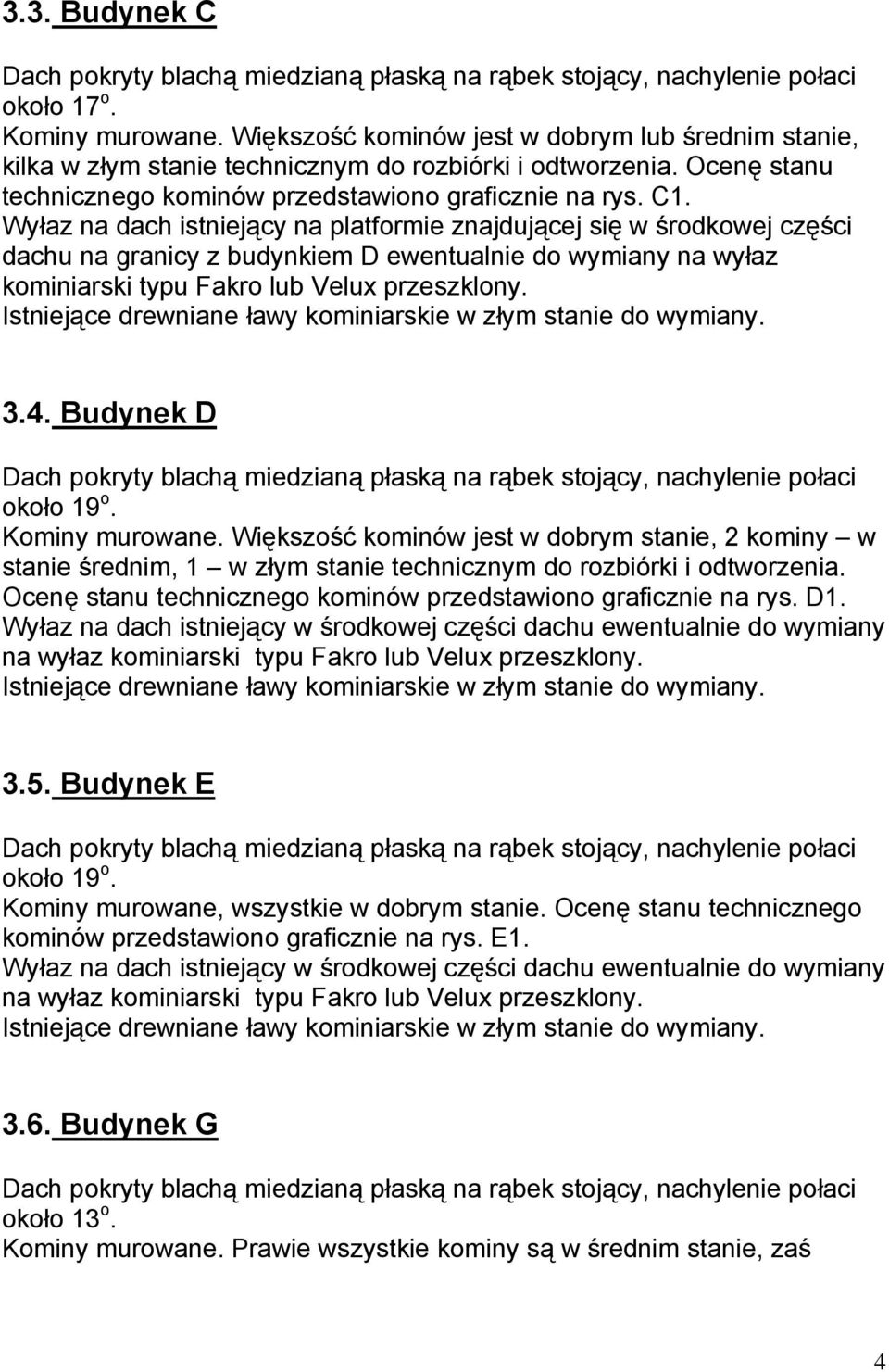

5 3.3. Budynek C Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około 17 o. Kominy murowane. Większość kominów jest w dobrym lub średnim stanie, kilka w złym stanie technicznym do rozbiórki i odtworzenia. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. C1. Wyłaz na dach istniejący na platformie znajdującej się w środkowej części dachu na granicy z budynkiem D ewentualnie do wymiany na wyłaz kominiarski typu Fakro lub Velux przeszklony. Istniejące drewniane ławy kominiarskie w złym stanie do wymiany Budynek D Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około 19 o. Kominy murowane. Większość kominów jest w dobrym stanie, 2 kominy w stanie średnim, 1 w złym stanie technicznym do rozbiórki i odtworzenia. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. D1. Wyłaz na dach istniejący w środkowej części dachu ewentualnie do wymiany na wyłaz kominiarski typu Fakro lub Velux przeszklony. Istniejące drewniane ławy kominiarskie w złym stanie do wymiany Budynek E Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około 19 o. Kominy murowane, wszystkie w dobrym stanie. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. E1. Wyłaz na dach istniejący w środkowej części dachu ewentualnie do wymiany na wyłaz kominiarski typu Fakro lub Velux przeszklony. Istniejące drewniane ławy kominiarskie w złym stanie do wymiany Budynek G Dach pokryty blachą miedzianą płaską na rąbek stojący, nachylenie połaci około 13 o. Kominy murowane. Prawie wszystkie kominy są w średnim stanie, zaś 4

6 2 kominy w złym stanie technicznym, do rozbiórki i odtworzenia. Ocenę stanu technicznego kominów przedstawiono graficznie na rys. G1. Wyłaz na dach istniejący w zachodniej części dachu ewentualnie do wymiany na wyłaz kominiarski typu Fakro lub Velux przeszklony. Na budynku G brak istniejących ław kominiarskich. 4. Opis prac budowlanych Kominy w dobrym stanie technicznym (kwalifikacja kominów wg rysunków nr A1, B1, C1, D1, E1, G1) naprawa drobnych spękań, uzupełnienie niewielkich ubytków tynków. Kominy w średnim stanie technicznym (kwalifikacja kominów wg rys. nr A1, B1, C1, D1, E1, G1) - naprawa spękań tynków, skucie odspojonych fragmentów tyków, uzupełnienie brakujących i skutych fragmentów tynków. Naprawa (uzupełnienie) czapek betonowych. Kominy w złym stanie technicznym (kwalifikacja kominów wg rys. nr A1, B1, C1, D1, E1, G1) - rozebrać do poziomu połaci dachowej oraz ponownie odbudować. Wymiana istniejących wyłazów na dach na wyłazy typu Fakro lub Velux przeszklone. Demontaż istniejących ław kominiarskich wraz z elementami mocującymi Zamontowanie nowych ław kominiarskich na dachach. Ławy ażurowe szer. 25 cm z blachy stalowej ocynkowane w kolorze miedzi patynowanej. Mocowanie do połaci dachu za pomocą specjalnych mocowników wsporników typu U (kołysek) umożliwiających poziomowanie ław (w miejscach mocowania wykonać od wewnątrz wzmocnienie pokrycia z desek przez zamontowanie pomiędzy krokwiami belki 6 x 12 cm na płask). Nie przewiduje się mocowania ław do ścian i kominów. Uwaga: Proj. ławy i stopnie i wsporniki montować z zastosowaniem w otworach montażowych silikonowych mas uszczelniających i podkładek dystansowych z tworzyw sztucznych o długiej żywotności w celu zapewnienia szczelności oraz wyeliminowania styków stalowych ocynkowanych elementów z miedzianym pokryciem dachu! Stopnie kominiarskie stanowią uzupełnienie systemu ław kominiarskich, tworzą ciągi komunikacyjne biegnące wzdłuż spadku połaci dachowych. Stopnie w miarę możności należy rozmieszczać naprzemiennie tak, by dawały możliwość chodzenia po dachu jak po drabinie. Odstępy między stopniami ze względu na niewielkie nachylenie dachów (maksymalne nachylenie 24 o ) projektuje się 5

7 60-70cm. Stopnie mocować do dachu za pomocą wsporników typu U. Wspornik uniwersalny U stanowi element nośny dla stopnia kominiarskiego. Jest montowany bezpośrednio na płaskim pokryciu za pomocą wkrętów do drewna ø 8 mm i dł. 60 mm (zaleca się używanie wkrętów z kołnierzem uszczelniającym). Wspornik uniwersalny do pokryć dachowych płaskich na całej swej długości powinien być podbudowany, co zapewni jego wytrzymałość (w miejscach mocowania wykonać od wewnątrz wzmocnienie pokrycia z desek przez zamontowanie pomiędzy krokwiami belki 6 x12 cm na płask). Do uszczelnienia otworów montażowych należy użyć uszczelnienia dekarskiego w kolorze blachy. Nakrętki zabezpieczające śruby mocujące samozabezpieczające, uniemożliwiające niepożądane odkręcenie się Ławy oraz wszelkie elementy mocujące: mocowniki, wsporniki, łączniki z blachy stalowej ocynkowanej w kolorze blachy miedzianej patynowanej Uwaga: montaż ław i stopni kominiarskich nie może naruszyć szczelności istniejącego pokrycia dachowego! W miarę możności należy do mocowania wykorzystać istniejące otwory po zdemontowanych ławach a pozostałe miejsca uszczelnić. W otworach montażowych stosować silikonowe masy uszczelniające i podkładki dystansowe z tworzyw sztucznych o długiej żywotności w celu zapewnienia szczelności oraz wyeliminowania styków stalowych ocynkowanych elementów z miedzianym pokryciem dachu! Pod elementy mocujące należy wzmocnić poszycie dachu od wewnątrz przez zamontowanie pomiędzy krokwiami belki 7 x 12 cm na płask (drewno zabezpieczone ppoż. Fobosem M2, elementy mocujące ocynkowane. 5. Informacja bezpieczeństwa i ochrony zdrowia (wg Dz.U. z nr 120 poz. 1126) : 5.1. Zakres robót całego zamierzenia budowlanego obejmuje w kolejności: Przygotowanie i zagospodarowanie placu budowy: protokolarne przejęcie od inwestora terenu budowy, wykonawczej dokumentacji technicznej oraz dziennika budowy wydzielenie terenu robót, oznakowanie tablicami ostrzegawczymi i informacyjnymi w tym wykonanie tablicy informacyjnej urządzenie pomieszczeń socjalno-bytowych (jadalnia, szatnie) 6

8 wyznaczenie (udostępnienie) istniejących w budynku urządzeń pomieszczeń higieniczno sanitarnych (WC, umywalnia) rozmieszczenie sprzętu budowlanego Roboty rozbiórkowe : rozbiórki całych zniszczonych części zewnętrznych kominów lub ich fragmentów nie nadających się do dalszej eksploatacji wg projektu demontaż istniejących ław kominiarskich wraz z moczownikami, stopniami kominiarskimi i innymi akcesoriami Roboty wykończeniowe : wykonanie nowych (odtworzenie) rozebranych kominów lub ich części wg projektu montaż nowych ław kominiarskich wg projektu naprawa pokrycia dachu roboty porządkowe 5.2. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi : rusztowania piła tarczowa 5.3. Informacje dot. przewidywanych zagrożeń podczas robót budowlanych, określające skalę, rodzaje zagrożeń oraz miejsce i czas ich wystąpienia : a/ upadek z wysokości : ekspozycja zagrożenia b. duża codziennie, prawdopodobieństwo niewielkie miejsce wystąpienia zagrożenia: dachy budynków przy robotach montażowych, transporcie ręcznym, składowaniu materiałów zagrożenie występuje 7,5 godz. dziennie b/ porażenie prądem elektrycznym : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsca występowania zagrożenia: elektronarzędzia, piła tarczowa, kable przesyłające energię elektryczną zagrożenie występuje do 3 godz. dziennie c/ skaleczenia : ekspozycja zagrożenia b. duża codziennie miejsce wystąpienia zagrożenia: ostre krawędzi detali zagrożenie występuje 7,5 godz. dziennie f/ uderzenie i przygniecenie : ekspozycja zagrożenia duża codziennie, prawdopodobieństwo niewielkie 7

9 miejsce wystąpienia zagrożenia: przy robotach montażowych, transporcie ręcznym, składowaniu materiałów zagrożenie występuje 7,5 godz. dziennie g/ poślizgnięcie się, potknięcie się, upadek : ekspozycja zagrożenia duża - kilka razy na dzień miejsce wystąpienia zagrożenia: dachy, stanowisko pracy zagrożenie występuje 7,5 godz. dziennie h/ spadające przedmioty : ekspozycja zagrożenia b. duża codziennie miejsce wystąpienia zagrożenia: dachy, przenoszenie materiałów zagrożenie występuje 7,5 godz. dziennie i/ pochwycenia przez ruchome elementy maszyn: ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia: piła tarczowa, giętarka, gilotyna zagrożenie występuje do 3 godz. dziennie j/ urazy oczu : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia: roboty izolacyjne (wełna min.), cięcie elementów metalowych zagrożenie występuje 7,5 godz. dziennie k/ oparzenia : ekspozycja zagrożenia praktycznie możliwa - kilka razy na dzień miejsce wystąpienia zagrożenia: kocioł do lepiku, roboty izolacyjne zagrożenie występuje 7,5 godz. dziennie 5.4. Informacje o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczeg. niebezpiecznych, takich jak: montaż, demontaż i konserwacja rusztowań roboty budowlane przy montażu, demontażu ciężkich elementów o masie > 1,0 t a) pracownik nowoprzyjęty przechodzi szkolenie wstępne ogólne podstawowe i stanowiskowe prowadzone przez gł. specjalistę BHP. Pracownik już zatrudniony przesunięty do robót niebezpiecznych przechodzi szkolenie stanowiskowe prowadzone przez kierownika budowy b) zasady postępowania w przypadku wystąpienia zagrożenia : ocena zdarzenia, podjęcie działania jak najszybsze usunięcie czynnika działającego na poszkodowanego ocena zaistniałego zagrożenia dla życia poszkodowanego sprawdzenie tętna, oddechu oraz drożności dróg oddechowych 8

10 ocena stanu przytomności ustalenie rodzaju urazu (rany, złamania itp.) zabezpieczenie chorego przed możliwością dodatk. urazu lub innego zagrożenia (np. wyniesienie poszkodowanego z miejsca działania czynników toksycznych) natychmiastowe zgłoszenie kierownictwu budowy przez poszkodowanego lub współpracownika o zaistniałym zdarzeniu wezwanie pomocy fachowej (lekarza. Pogotowia Ratunkowego itd) transport poszkodowanego (jeśli nie ma możliwości szybkiego dotarcia lekarza) zabezpieczenie miejsca w którym wystąpiło zagrożenie kierownictwo budowy informuje dyrekcję i służby BHP o zaistniałym zdarzeniu c) wszyscy pracownicy mają obowiązek stosowania środków ochrony indywidualnej takich jak : kaski szelki przy pracach na wysokości odzież roboczą i ochronną sprzęt ochrony osobistej (okulary ochronne, nauszniki, maski) d) nadzór nad pracami szczególnie niebezpiecznymi odbywa się przez brygadzistę oraz majstra 5.5. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia i ich sąsiedztwie, w tym zapewniających sprawną komunikację, szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; odpowiednio wyposażony punkt ppoż. (gaśnica) punkt sanitarny wyznaczone drogi ewakuacyjne wyznaczone punkty poboru wody 9

11 OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany Ryszard Tomasik uprawnienia budowlane nr St-653/89 jestem członkiem Mazowieckiej Okręgowej Izby Architektów o numerze ewidencyjnym MA-1246 (zaświadczenie izby ważne na dzień sporządzenia projektu w załączeniu), po zapoznaniu się z przepisami ustawy z dn. 7 lipca 1994r Prawo budowlane (jednolity tekst z 2003r Dz. U. Nr 207, poz. 2016, z późniejszymi zmianami) zgodnie z artykułem 20 tej ustawy oświadczam, że PROJEKT BUDOWLANY ŁAW KOMINIARSKICH NA DACHACH BUDYNKÓW A, B, C, D, E, G GŁÓWNEGO URZĘDU MIAR WARSZAWA UL. ELEKTORALNA 2 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Warszawa, OŚWIADCZENIE SPRAWDZAJĄCEGO Ja, niżej podpisana Magdalena Żmihorska-Tomasik uprawnienia budowlane nr St-653/89 jestem członkiem Mazowieckiej Okręgowej Izby Inżynierów Budownictwa o numerze ewidencyjnym MAZ/BO/0702/06 (zaświadczenie izby ważne na dzień sporządzenia projektu w załączeniu), po zapoznaniu się z przepisami ustawy z dn. 7 lipca 1994r Prawo budowlane (jednolity tekst z 2003r Dz. U. Nr 207, poz. 2016, z późniejszymi zmianami) zgodnie z artykułem 20 tej ustawy oświadczam, że PROJEKT BUDOWLANY ŁAW KOMINIARSKICH NA DACHACH BUDYNKÓW A, B, C, D, E, G GŁÓWNEGO URZĘDU MIAR WARSZAWA UL. ELEKTORALNA 2 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Warszawa,

12 Warszawa, OŚWIADCZENIE PROJEKTANTA Oświadczam, że dokumentacja projektowa ław kominiarskich na dachach budynków A, B, C, D, E, G Głównego Urzędu Miar w W-wie przy ul. Elektoralnej 2 z przedmiarem robót i kosztorysem inwestorskim została wykonana zgodnie ze zleceniem Głównego Urzędu Miar nr BA-WT /725/344/735/BS/09 z dnia 12 maja 2009, zgodnie z obowiązującymi przepisami i normami oraz że została wykonana i wydana w stanie kompletnym z punktu widzenia celu, któremu ma służyć. Projektant - arch. Ryszard Tomasik 11
