User s manual NVB-SD71FMB

Transkrypt

1 User s manual NVB-SD71FMB

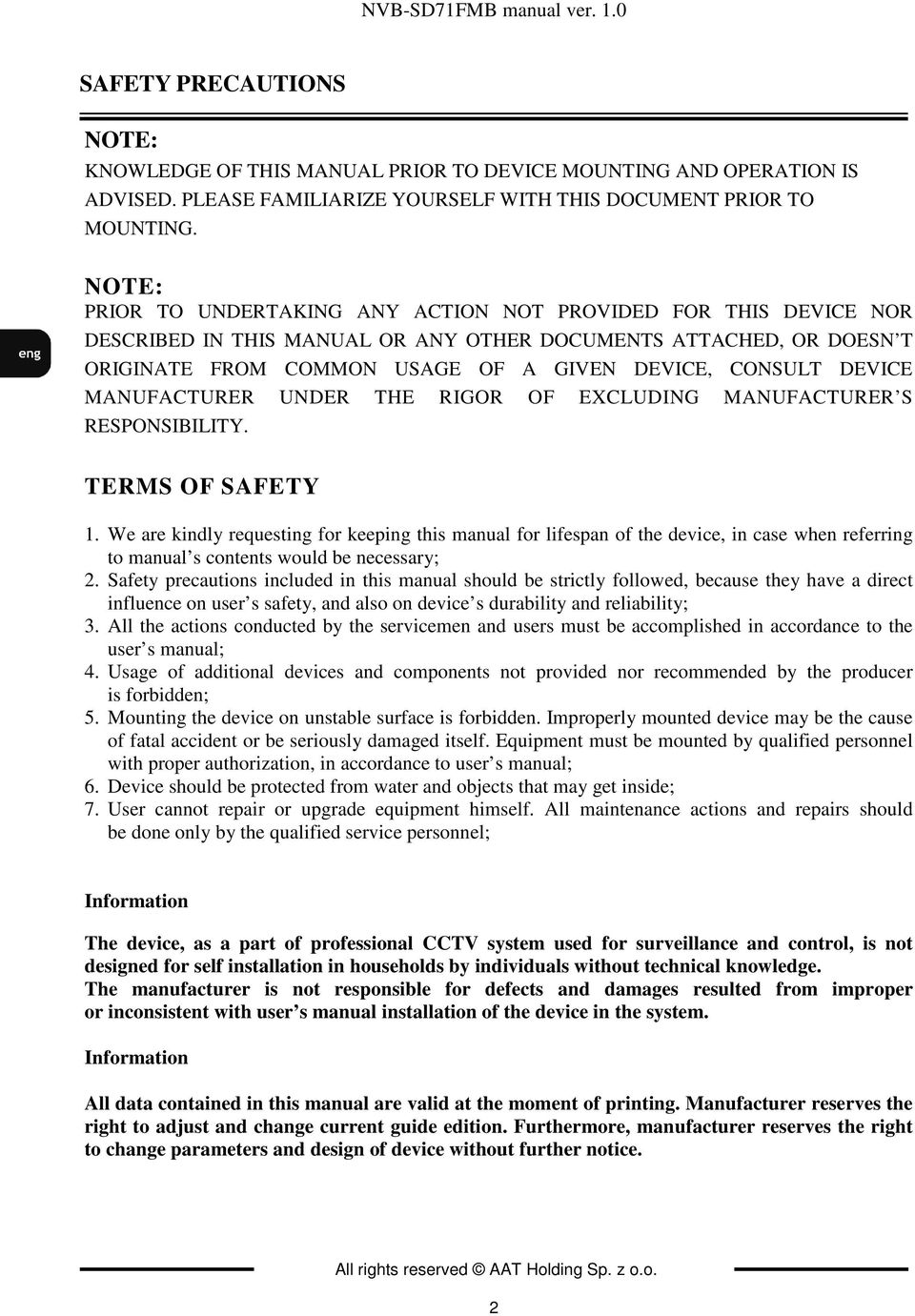

2 NVB-SD71FMB manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH THIS DOCUMENT PRIOR TO MOUNTING. NOTE: PRIOR TO UNDERTAKING ANY ACTION NOT PROVIDED FOR THIS DEVICE NOR DESCRIBED IN THIS MANUAL OR ANY OTHER DOCUMENTS ATTACHED, OR DOESN T ORIGINATE FROM COMMON USAGE OF A GIVEN DEVICE, CONSULT DEVICE MANUFACTURER UNDER THE RIGOR OF EXCLUDING MANUFACTURER S RESPONSIBILITY. TERMS OF SAFETY 1. We are kindly requesting for keeping this manual for lifespan of the device, in case when referring to manual s contents would be necessary; 2. Safety precautions included in this manual should be strictly followed, because they have a direct influence on user s safety, and also on device s durability and reliability; 3. All the actions conducted by the servicemen and users must be accomplished in accordance to the user s manual; 4. Usage of additional devices and components not provided nor recommended by the producer is forbidden; 5. Mounting the device on unstable surface is forbidden. Improperly mounted device may be the cause of fatal accident or be seriously damaged itself. Equipment must be mounted by qualified personnel with proper authorization, in accordance to user s manual; 6. Device should be protected from water and objects that may get inside; 7. User cannot repair or upgrade equipment himself. All maintenance actions and repairs should be done only by the qualified service personnel; Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. The manufacturer is not responsible for defects and damages resulted from improper or inconsistent with user s manual installation of the device in the system. Information All data contained in this manual are valid at the moment of printing. Manufacturer reserves the right to adjust and change current guide edition. Furthermore, manufacturer reserves the right to change parameters and design of device without further notice. All rights reserved AAT Holding Sp. z o.o. 2

3 NVB-SD71FMB manual ver. 1.0 GENERAL CHARACTERISTICS 1. GENERAL CHARACTERISTICS NVB-SD71FMB is in-ceiling mounting bracket designed to cooperate with NVIP-2DN7120SD-2P camera. 2. PACKAGE CONTENTS: No. Element name Quantity 1 Lock Bar 1 2 M3x6 Screw 2 3 Ceiling Sticker 1 4 Trim Ring 1 3. TECHNICAL DATA All dimensions are given in millimetres. All rights reserved AAT Holding Sp. z o.o. 3

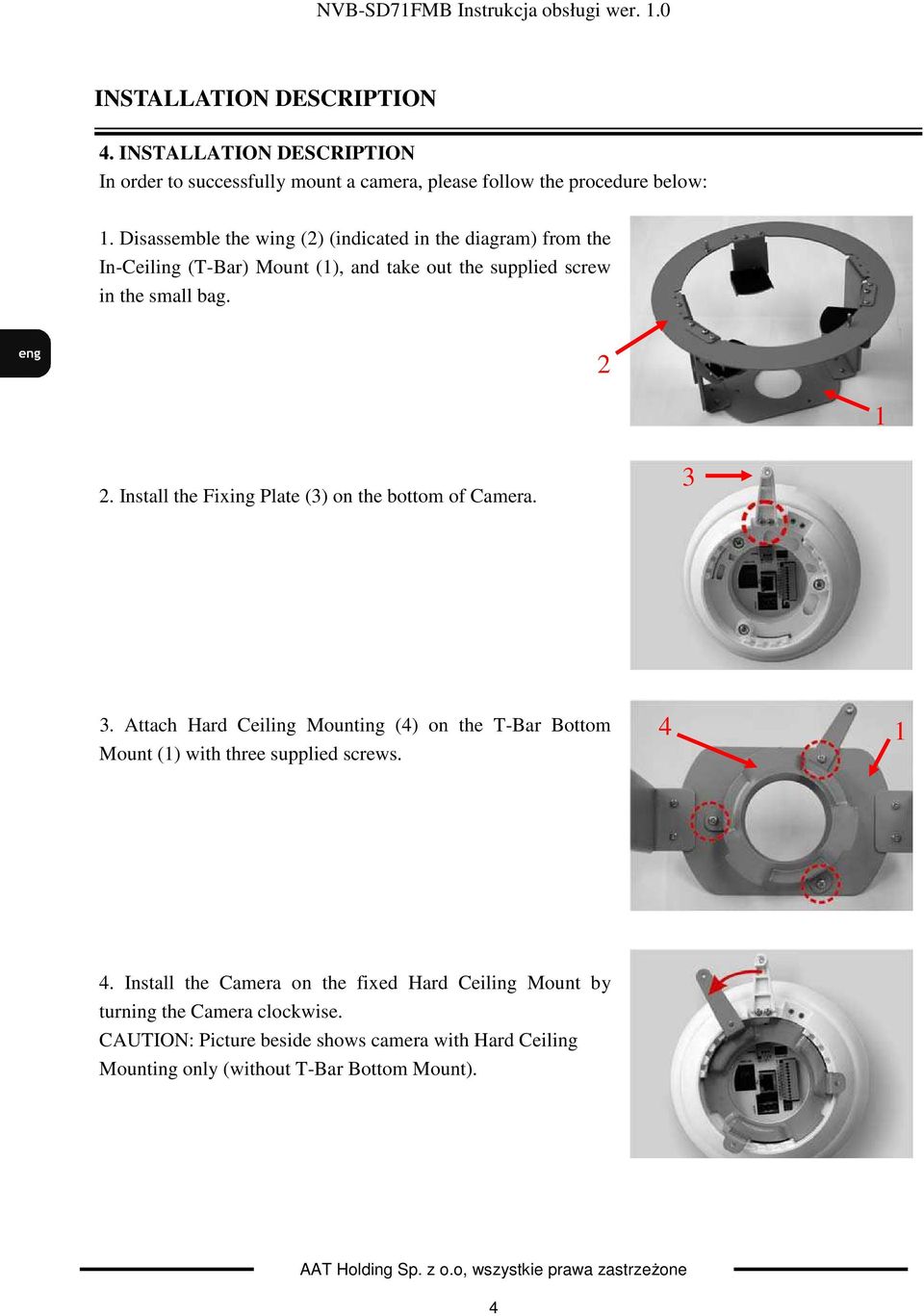

4 INSTALLATION DESCRIPTION 4. INSTALLATION DESCRIPTION In order to successfully mount a camera, please follow the procedure below: 1. Disassemble the wing (2) (indicated in the diagram) from the In-Ceiling (T-Bar) Mount (1), and take out the supplied screw in the small bag Install the Fixing Plate (3) on the bottom of Camera Attach Hard Ceiling Mounting (4) on the T-Bar Bottom Mount (1) with three supplied screws Install the Camera on the fixed Hard Ceiling Mount by turning the Camera clockwise. CAUTION: Picture beside shows camera with Hard Ceiling Mounting only (without T-Bar Bottom Mount). 4

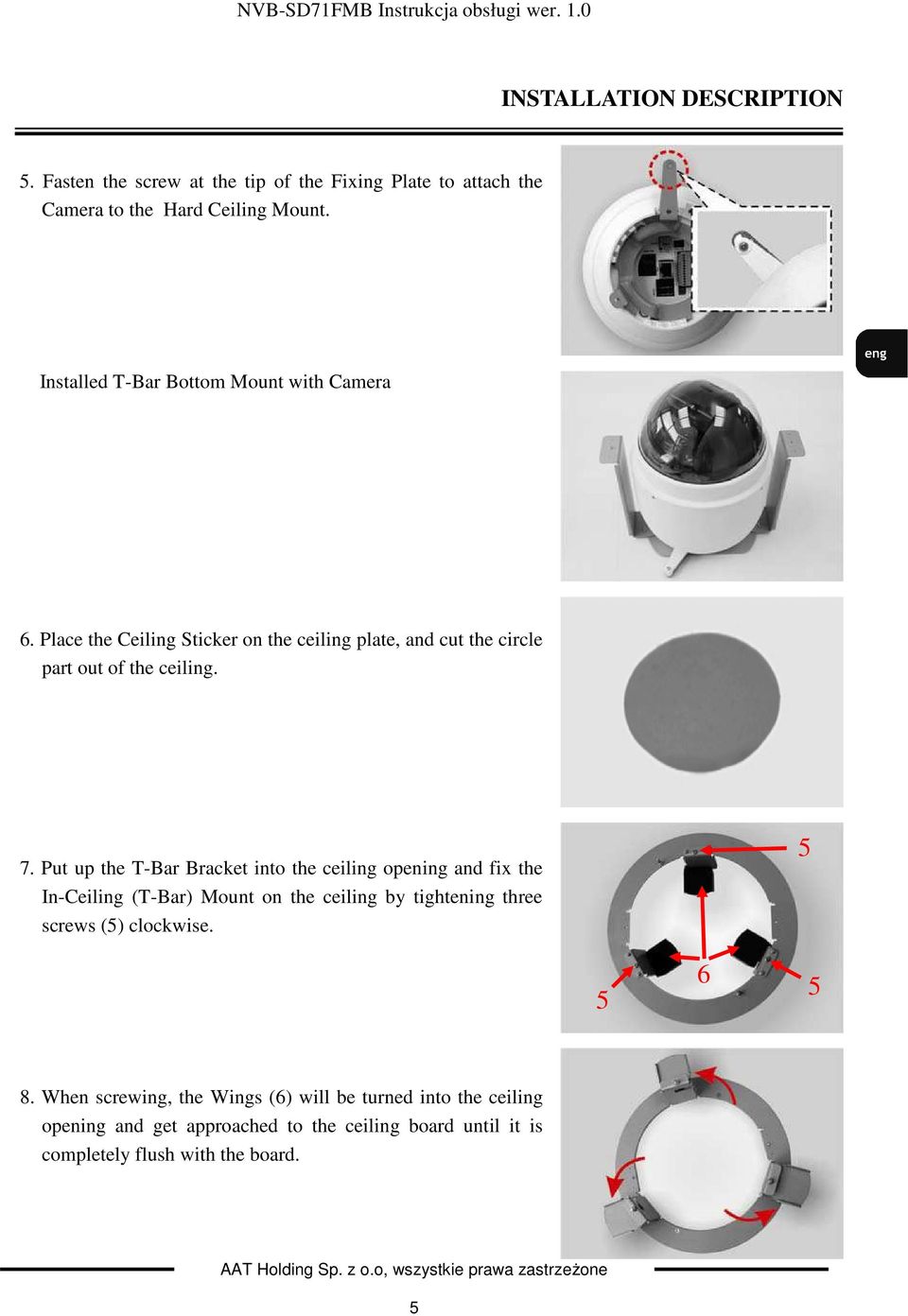

5 INSTALLATION DESCRIPTION 5. Fasten the screw at the tip of the Fixing Plate to attach the Camera to the Hard Ceiling Mount. Installed T-Bar Bottom Mount with Camera 6. Place the Ceiling Sticker on the ceiling plate, and cut the circle part out of the ceiling. 7. Put up the T-Bar Bracket into the ceiling opening and fix the In-Ceiling (T-Bar) Mount on the ceiling by tightening three screws (5) clockwise When screwing, the Wings (6) will be turned into the ceiling opening and get approached to the ceiling board until it is completely flush with the board. 5

6 INSTALLATION DESCRIPTION NOTE: Please make sure the Wings of the T-Bar Bracket are completely flush with the ceiling board. 9. Put the Power Cable and Ethernet Cable down through the center hole of the T-bar and connect it to the Camera. 10. Put up the installed T-Bar Bottom Mount with Camera into the ceiling opening. 11. Tighten the screws to fix T-Bar Bottom Mount on the T-Bar Bracket. 12. Remove the bubble by pulling down the side on which the locking pin is not placed. 6

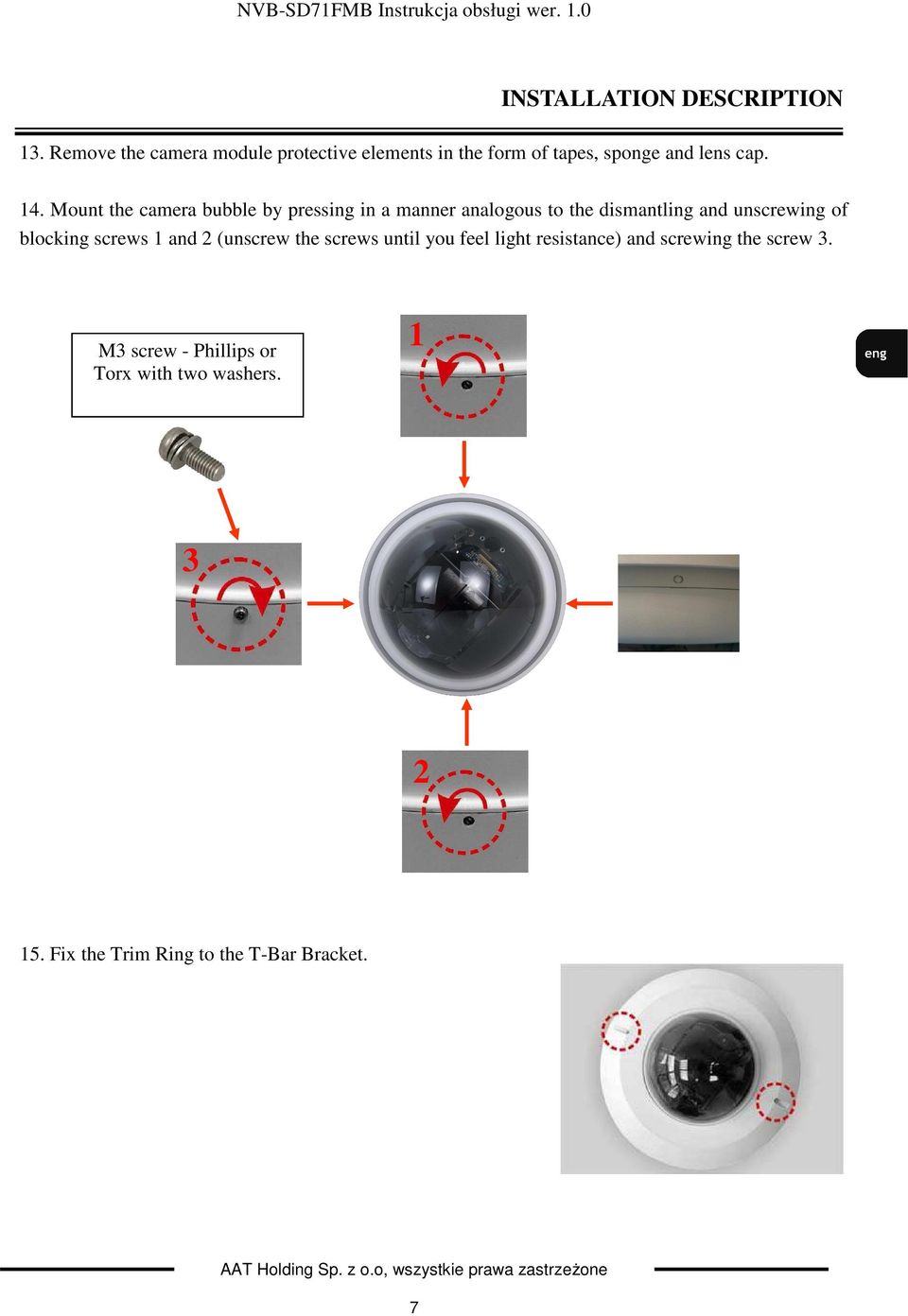

7 INSTALLATION DESCRIPTION 13. Remove the camera module protective elements in the form of tapes, sponge and lens cap. 14. Mount the camera bubble by pressing in a manner analogous to the dismantling and unscrewing of blocking screws 1 and 2 (unscrew the screws until you feel light resistance) and screwing the screw 3. M3 screw - Phillips or Torx with two washers Fix the Trim Ring to the T-Bar Bracket. 7

8 TŁ, MM AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:

9 instrukcja obsługi NVB-SD71FMB

10 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI UCHWYTU. UWAGA! PRZED WYKONANIEM CZYNNOŚCI, KTÓRA NIE JEST PRZEWIDZIANA DLA DANEGO PRODUKTU W INSTRUKCJI OBSŁUGI, INNYCH DOKUMENTACH DOŁĄCZONYCH DO PRODUKTU LUB NIE WYNIKA ZE ZWYKŁEGO PRZEZNACZENIA PRODUKTU, NALEŻY, POD RYGOREM WYŁĄCZENIA ODPOWIEDZIALNOŚCI PRODUCENTA ZA NASTĘPSTWA TAKIEJ CZYNNOŚCI, SKONTAKTOWAĆ SIĘ Z PRODUCENTEM. WARUNKI BEZPIECZEŃSTWA 1. Uprasza się o zachowanie instrukcji na czas eksploatacji uchwytu na wypadek konieczności odniesienia się do zawartych w niej treści; 2. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia; 3. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 4. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 5. Nie wolno mocować uchwytu na niestabilnych powierzchniach. Źle zamocowany uchwyt może być przyczyną groźnego dla ludzi wypadku lub sam ulec uszkodzeniu. Uchwyt musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 6. Uchwyt należy chronić przed dostaniem się do jego wnętrza wody lub ciał obcych; 7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu; Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w systemie. Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia. 10

11 CHARAKTERYSTYKA PRODUKTU 1. CHARAKTERYSTYKA PRODUKTU NVB-SD71FMB to adapter do sufitu podwieszanego do kamery NVIP-2DN7120SD-2P. 2. ZAWARTOŚĆ OPAKOWANIA Nr Nazwa elementu Ilość 1 Adapter sufitowy 1 2 Śruba M3x6 2 3 Naklejka montażowa 1 4 Maskownica 1 3. DANE TECHNICZNE Wszystkie wymiary są podane w mm. 11

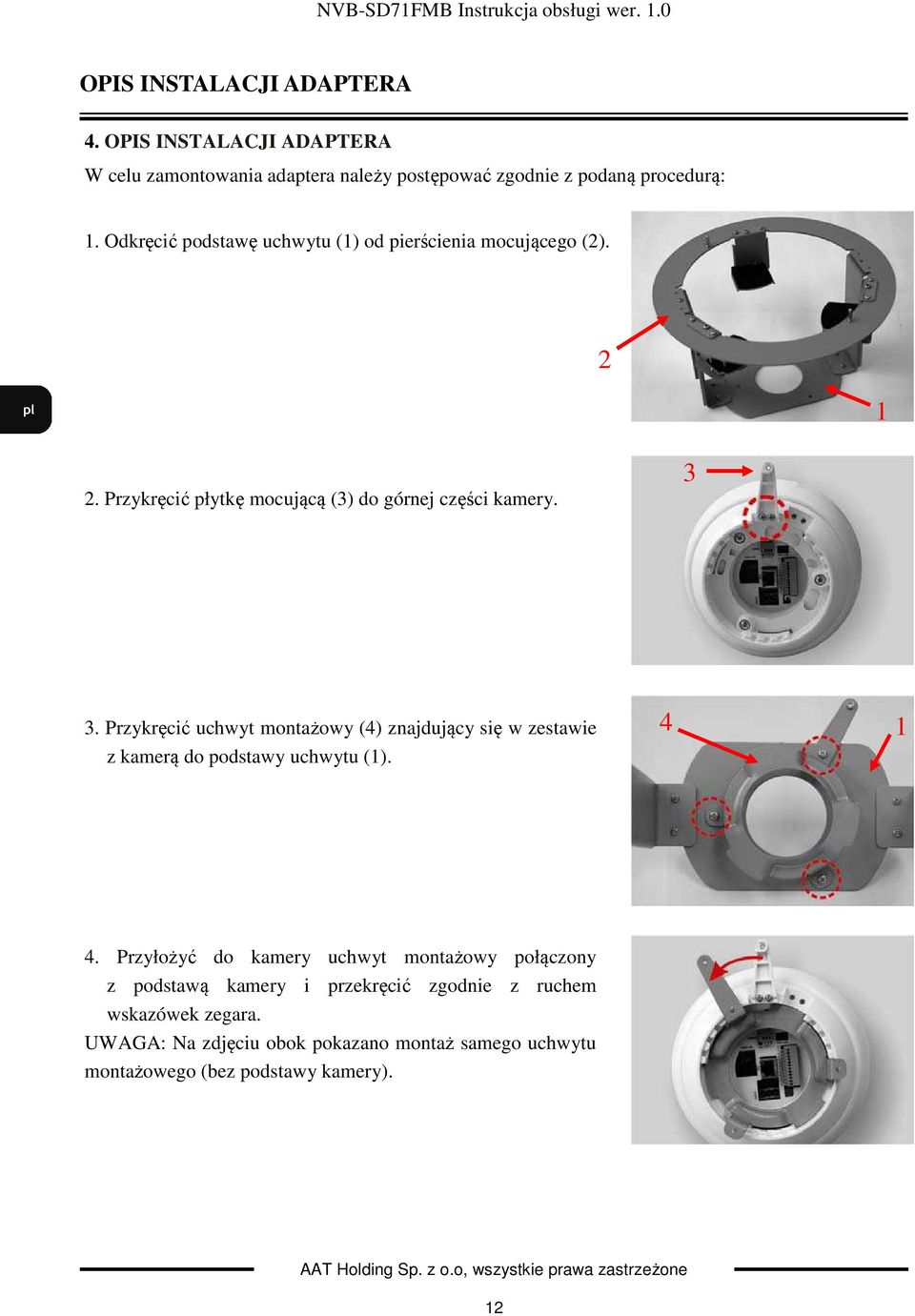

12 OPIS INSTALACJI ADAPTERA 4. OPIS INSTALACJI ADAPTERA W celu zamontowania adaptera należy postępować zgodnie z podaną procedurą: 1. Odkręcić podstawę uchwytu (1) od pierścienia mocującego (2) Przykręcić płytkę mocującą (3) do górnej części kamery Przykręcić uchwyt montażowy (4) znajdujący się w zestawie z kamerą do podstawy uchwytu (1) Przyłożyć do kamery uchwyt montażowy połączony z podstawą kamery i przekręcić zgodnie z ruchem wskazówek zegara. UWAGA: Na zdjęciu obok pokazano montaż samego uchwytu montażowego (bez podstawy kamery). 12

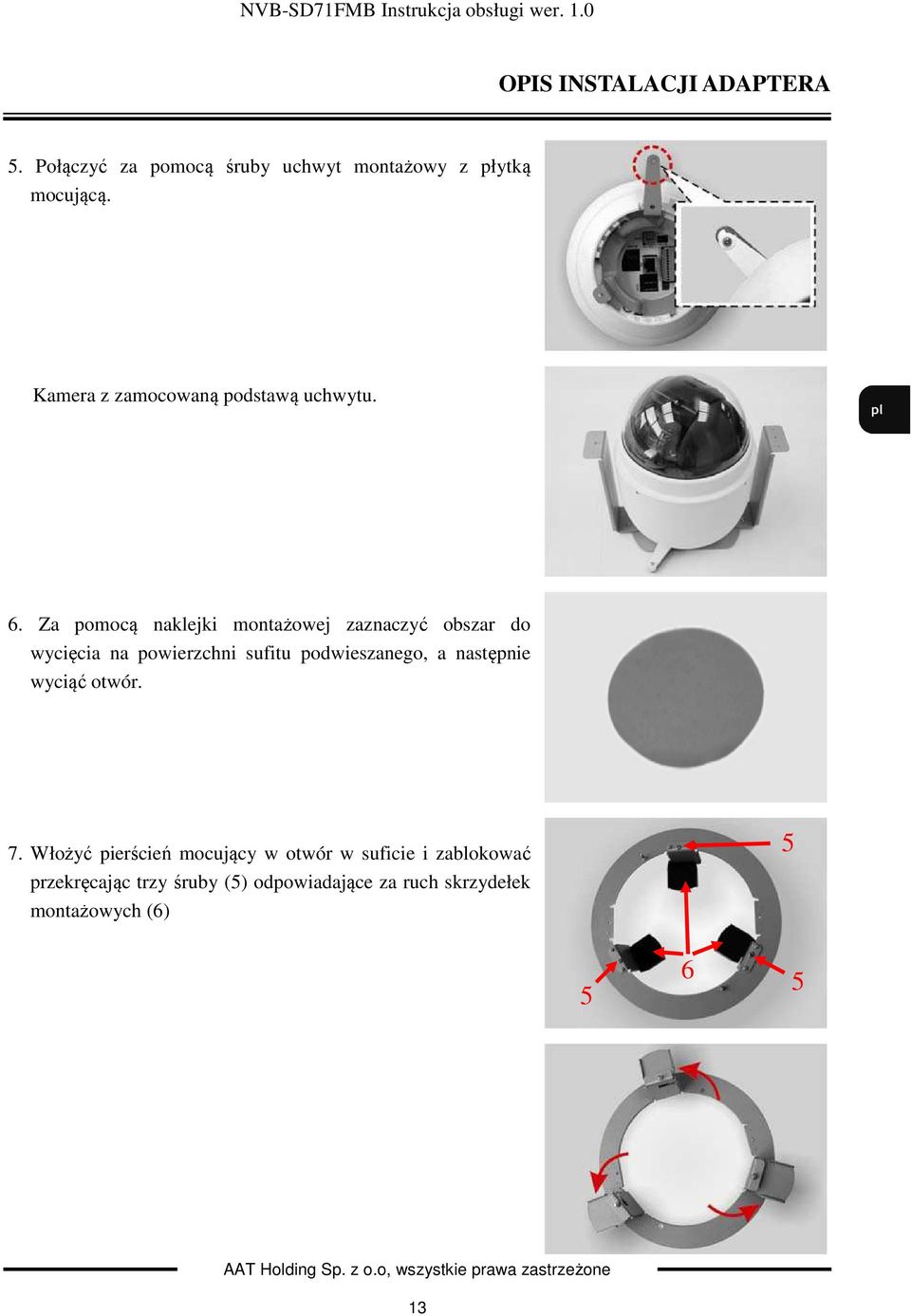

13 OPIS INSTALACJI ADAPTERA 5. Połączyć za pomocą śruby uchwyt montażowy z płytką mocującą. Kamera z zamocowaną podstawą uchwytu. 6. Za pomocą naklejki montażowej zaznaczyć obszar do wycięcia na powierzchni sufitu podwieszanego, a następnie wyciąć otwór. 7. Włożyć pierścień mocujący w otwór w suficie i zablokować przekręcając trzy śruby (5) odpowiadające za ruch skrzydełek montażowych (6)

14 OPIS INSTALACJI ADAPTERA 8. Kontynuować przykręcanie śrub, do momentu aż skrzydełka mocujące zetkną się z górną powierzchnią sufitu. 9. Poprowadzić niezbędne kable przez centralny otwór w uchwycie montażowym i podłączyć do kamery. 10. Umieścić kamerę z zamontowaną podstawą uchwytu w otworze w suficie. 11. Za pomocą śrub przymocować podstawę uchwytu połączoną z kamerą do pierścienia mocującego. 12. Zdemontować klosz pociągając do dołu tą stronę klosza po której nie jest umieszczony bolec blokujący. 14

15 OPIS INSTALACJI ADAPTERA 13. Usunąć zabezpieczenia modułu kamerowego w postaci taśmy, gąbki jak również zaślepkę obiektywu. 14. Zamontować klosz kamery poprzez jego wciśnięcie w sposób analogiczny do demontażu, a następnie wykręcenie śrub blokujących 1,2 (śruby należy wykręcić do momentu wyczucia delikatnego oporu) oraz wkręcenie śruby 3. Śruba M3 - gwiazdkowa lub Torx wraz z dwiema podkładkami Przymocować maskownicę do uchwytu. 15

16 TŁ, MM AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:
