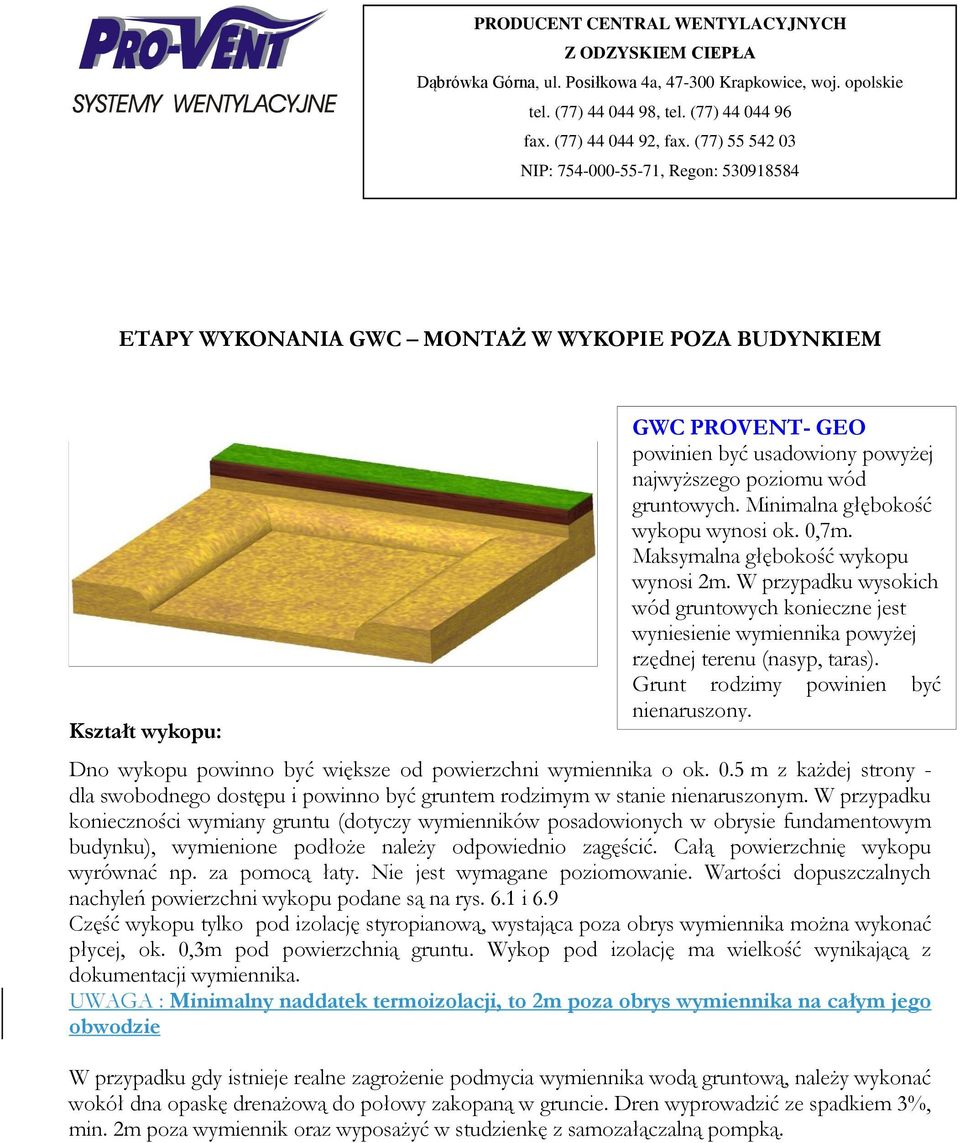

1 PRODUCENT CENTRAL WENTYLACYJNYCH Z ODZYSKIEM CIEPŁA Dąbrówka Górna, ul. Posiłkowa 4a, Krapkowice, woj. opolskie tel. (77) , tel. (77) fax. (77) , fax. (77) NIP: , Regon: ETAPY WYKONANIA GWC MONTAŻ W WYKOPIE POZA BUDYNKIEM Kształt wykopu: GWC PROVENT- GEO powinien być usadowiony powyżej najwyższego poziomu wód gruntowych. Minimalna głębokość wykopu wynosi ok. 0,7m. Maksymalna głębokość wykopu wynosi 2m. W przypadku wysokich wód gruntowych konieczne jest wyniesienie wymiennika powyżej rzędnej terenu (nasyp, taras). Grunt rodzimy powinien być nienaruszony. Dno wykopu powinno być większe od powierzchni wymiennika o ok. 0.5 m z każdej strony - dla swobodnego dostępu i powinno być gruntem rodzimym w stanie nienaruszonym. W przypadku konieczności wymiany gruntu (dotyczy wymienników posadowionych w obrysie fundamentowym budynku), wymienione podłoże należy odpowiednio zagęścić. Całą powierzchnię wykopu wyrównać np. za pomocą łaty. Nie jest wymagane poziomowanie. Wartości dopuszczalnych nachyleń powierzchni wykopu podane są na rys. 6.1 i 6.9 Część wykopu tylko pod izolację styropianową, wystająca poza obrys wymiennika można wykonać płycej, ok. 0,3m pod powierzchnią gruntu. Wykop pod izolację ma wielkość wynikającą z dokumentacji wymiennika. UWAGA : Minimalny naddatek termoizolacji, to 2m poza obrys wymiennika na całym jego obwodzie W przypadku gdy istnieje realne zagrożenie podmycia wymiennika wodą gruntową, należy wykonać wokół dna opaskę drenażową do połowy zakopaną w gruncie. Dren wyprowadzić ze spadkiem 3%, min. 2m poza wymiennik oraz wyposażyć w studzienkę z samozałączalną pompką.

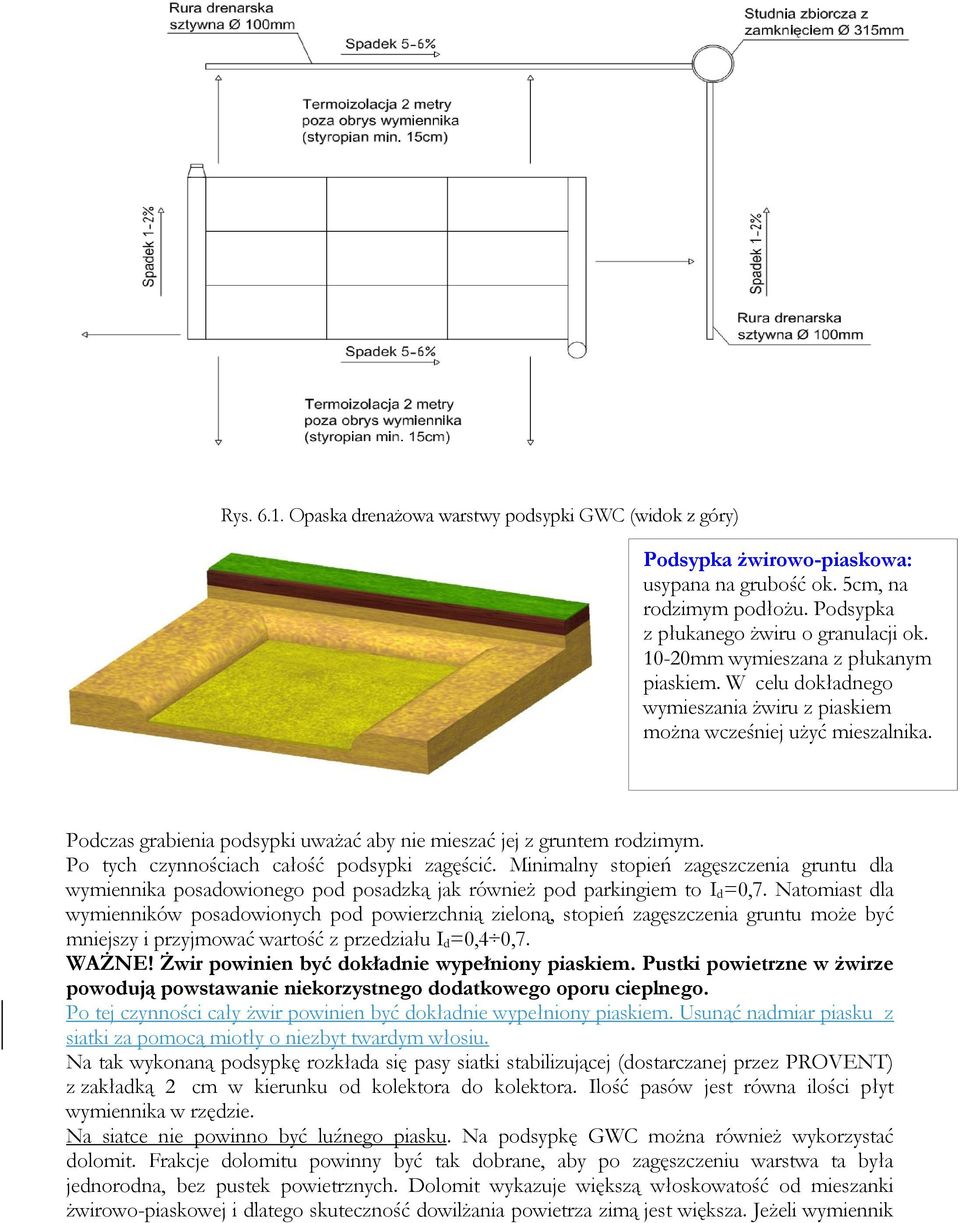

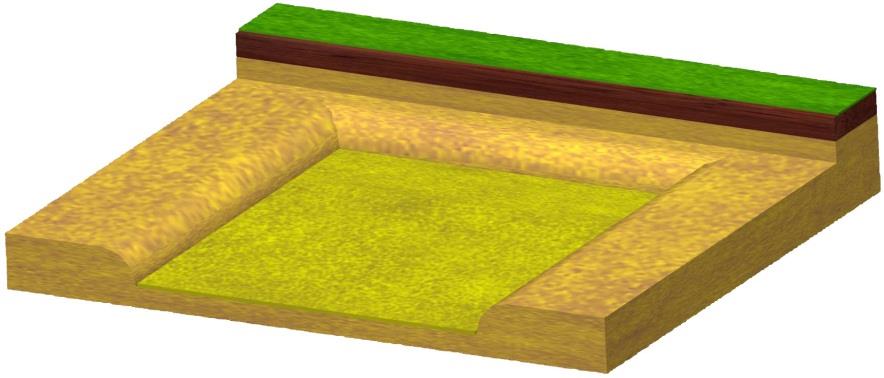

2 Rys Opaska drenażowa warstwy podsypki GWC (widok z góry) Podsypka żwirowo-piaskowa: usypana na grubość ok. 5cm, na rodzimym podłożu. Podsypka z płukanego żwiru o granulacji ok mm wymieszana z płukanym piaskiem. W celu dokładnego wymieszania żwiru z piaskiem można wcześniej użyć mieszalnika. Podczas grabienia podsypki uważać aby nie mieszać jej z gruntem rodzimym. Po tych czynnościach całość podsypki zagęścić. Minimalny stopień zagęszczenia gruntu dla wymiennika posadowionego pod posadzką jak również pod parkingiem to I d=0,7. Natomiast dla wymienników posadowionych pod powierzchnią zieloną, stopień zagęszczenia gruntu może być mniejszy i przyjmować wartość z przedziału I d=0,4 0,7. WAŻNE! Żwir powinien być dokładnie wypełniony piaskiem. Pustki powietrzne w żwirze powodują powstawanie niekorzystnego dodatkowego oporu cieplnego. Po tej czynności cały żwir powinien być dokładnie wypełniony piaskiem. Usunąć nadmiar piasku z siatki za pomocą miotły o niezbyt twardym włosiu. Na tak wykonaną podsypkę rozkłada się pasy siatki stabilizującej (dostarczanej przez PROVENT) z zakładką 2 cm w kierunku od kolektora do kolektora. Ilość pasów jest równa ilości płyt wymiennika w rzędzie. Na siatce nie powinno być luźnego piasku. Na podsypkę GWC można również wykorzystać dolomit. Frakcje dolomitu powinny być tak dobrane, aby po zagęszczeniu warstwa ta była jednorodna, bez pustek powietrznych. Dolomit wykazuje większą włoskowatość od mieszanki żwirowo-piaskowej i dlatego skuteczność dowilżania powietrza zimą jest większa. Jeżeli wymiennik

3 ma zostać posadowiony pod posadzką budynku, a grunt w miejscu jego posadowienia jest gruntem wysadzinowym, wówczas konieczne jest warstwę ok. 0,5m gruntu w obrysie GWC wymienić. Wymiana gruntu powinna obejmować warstwę min. 0,5m wokół płyt wymiennika i 0,5m pod wymiennikiem. Nowo wykonaną warstwę gruntu niewysadzinowego należy zagęścić do I d=0,7. Do powyższej czynności wykorzystuje się zagęszczarkę mechaniczną (dopuszczalna masa zagęszczarki wykorzystanej na warstwę podsypki to 200kg). Płytowy GWC układany jest bezpośrednio na siatce z podsypką. Składa się z elementów płytowych, każdy o wymiarach 2m x 1m. Przyłącze okrągłe łączy GWC z wentylowanym obiektem. Rury należy układać ze spadkiem w kierunku wymiennika. Wymiennik układa się w kolejności; płyty, kolektory, przyłącza. Płyty układa się wg oznaczeń A B B... C1 D1 D1 C D D... Dla wymienników z rozstawem, płyty układa się według oznaczeń: A, A, A... C1, C1, C1... C, C, C... Strzałki na płytach A i B pokazują zalecany kierunek przepływu powietrza. Każdy wymiennik posiada tabliczkę znamionową (znajdującą się na płycie A) na której wyszczególnione są najważniejsze informacje dotyczące wykonanego wymiennika.

4 Rys Tabliczka znamionowa GWC. Przykładowe wykonanie GWC PROVENT 400GEO: Wymiennik z rozstawem między rzędami płyt na tabliczce GWC oznaczony symbolem (R). Rys GWC z rozstawem między rzędami płyt.

5 Wymiennik standardowy zwarty na tabliczce GWC oznaczony symbolem (Z). Rys Standardowe wykonanie GWC. Należy bezwzględnie robić zakładki - dokładnie wg oznaczeń na płytach. Następnie układane są kolektory: rozprowadzające i zbierające. Po stwierdzeniu, że usytuowanie wymiennika jest prawidłowe wierci się w płytach otwory ø 7mm, a następnie łączy płyty zapinkami. Miejsca wierceń oznaczone są naklejkami. Należy unikać chodzenia bezpośrednio po płytach! Poruszać się po wymienniku można tylko po np. przygotowanych kawałkach płyt OSB lub styropianu. Dostarczone w komplecie rura korugowana i kolanko 90 służy do połączenia kolektora wymiennika z czerpnią terenową. Z rury przycina się odpowiedniej długości odcinek do wykonania połączenia GWC z czerpnią gruntową. Czerpnia powinna być umieszczona poza obrysem termoizolacji. Drugi odcinek rury powinien być wystarczająco długi, aby wystawał ponad ostateczną powierzchnię gruntu. Następnie do wymiennika podłącza się kanał doprowadzający powietrze do budynku. Zarówno GWC jak i kanały powinny być ułożone luźno, aby nie powodować dodatkowych wzajemnych naprężeń, czyli powinny przenosić tylko obciążenia od gruntu, jednak nie więcej niż 4 t/m 2 (40kN/m 2 - maksymalne dopuszczalne obciążenie wymiennika). Należy pamiętać, że w pewnych okresach powietrze wychodzące z wymiennika ma 100% wilgotności i dlatego: Kanały doprowadzające powietrze z czerpni do GWC i z wymiennika do centrali powinny być ułożone z niewielkim spadkiem, umożliwiającym swobodny odpływ kondensatu, najlepiej w stronę wymiennika. Cały odcinek pomiędzy GWC a centralą wentylacyjną należy wykonać z odpowiedniego materiału, odpornego na wilgoć oraz uniemożliwiającego dostanie się do GWC gryzoni. Korzystnie jest przykryć cały wymiennik łącznie z kolektorami folią budowlaną o grubości ok. 0,1mm.

6 Uwaga! Ze względów higienicznych wszystkie prace w wykopie i przy wymienniku do tego momentu powinny być wykonane w szczególny sposób: czyste obuwie pracowników, którzy montują wymiennik, wszystkie elementy wymiennika składowane w odpowiedni sposób, narzędzia i sprzęt odpowiedniej czystości. SCHEMAT UKŁADU PŁYT WYMIENNIKA Rys Ułożenie GWC w układzie zwartym Wymiennik zasypuje się rodzimym gruntem na grubość wystarczającą do pokrycia kolektorów. Należy wykonać wyraźny spadek od środka wymiennika na dwa boki. Nasypany grunt trzeba następnie zagęścić za pomocą małej zagęszczarki (do 200 kg). Ważne jest aby grunt ukształtować ze spadkiem. Spadek powinien być wartości 2-5% w kierunku na zewnątrz wymiennika. Podczas zasypywania wymiennika należy uważać, aby nie najeżdżać ciężkim sprzętem!

7 D O S U N Ą Ć Izolacja - jako izolację stosuje się styropian w postaci płyt w dwóch warstwach o grubości łącznej min. 15 cm. Umożliwia ona wyniesienie izoterm 8-10 stopni (z głębokości 8m) do płyt wymiennika. Izolacja układana jest z min. 2 metrowym naddatkiem poza obrys wymiennika, z wyraźnym spadkiem na zewnątrz, ułatwiającym odprowadzenie wody. Warstwy styropianu połączyć plastikowymi kołkami. Po ułożeniu styropianu z dwóch stron przymocować płyty kołkami do podłoża, a następnie dosunąć luźne płyty. Kołki mocujące styropian do podłoża Pierwsza warstwa Druga warstwa (na zakładkę) D O S U N Ą Ć Rys Ułożenie warstwy termoizolacji nad GWC. Rodzaj wykorzystanego styropianu jest uzależniony od przeznaczenia powierzchni pod którą ma zostać posadowiony GWC (parking, posadzka, bądź teren zielony działki). Na termoizolację powierzchni GWC umieszczonego pod parkingiem oraz posadzką budynku powinno wykorzystać się styropian o klasie EPS 200 (typ-fundament, parking). Jako termoizolację wymienników posadowionych pod powierzchnią zieloną wystarczy styropian o klasie min. EPS 100. Bardzo ważną czynnością jest staranne przykrycie całej powierzchni styropianu folią grubości min. 0.5mm tak, aby uniemożliwić dostanie się wód opadowych do wymiennika.

8 Do pokrycia termoizolacji zaleca się zastosować folię z PE. Korzystne jest bezpośrednie pokrycie foli geowłókniną, której celem jest zabezpieczenie folii przed uszkodzeniami mechanicznymi. Całą powierzchnię geowłókniny obsypać piaskiem lub pospółką (bez kamieni) grubość min. 5cm. Dla dużych powierzchni (powyżej 100m 2 ) należy zastosować drenaż wokół folii. Rury drenarskie układa się na folii następnie końce folii zawija się do góry i podsypuje. W przypadku gruntów mało przepuszczalnych można dodatkowo całą powierzchnię podzielić na pola i zdrenować. Czerpnia gruntowa wykonana z blachy nierdzewnej i zabezpieczona przed przedostawaniem się gryzoni do wnętrza wymiennika. Zaopatrzona w łatwy do wymiany filtr klasy EU4 Rura drenarska (opcja) stosowana w przypadku dużych powierzchni wymiennika oraz gruntów mało przepuszczalnych w celu łatwiejszego odprowadzenia wód opadowych. Folia izolacyjna (PE) zabezpiecza wymiennik przed wodą opadową. Ułożona bezpośrednio na styropianie. Na geowłókninę z piaskiem sypie się grunt, oraz lekko zagęszcza. Maksymalna grubość warstwy ziemi nad wymiennikiem to 2m. Cały obszar wymiennika należy bezwzględnie w sposób trwały oznaczyć i zabezpieczyć przed wjazdem ciężkiego sprzętu. Jeśli wymiennik ma być umieszczony pod parkingiem, należy tak zaprogramować dalsze prace brukarskie, aby przed wykonaniem warstwy ostatecznej (np. kostki) nie dopuścić do poruszania się sprzętu ciężkiego po powierzchni GWC o nacisku większej niż 5t na oś. Uwaga! Do czasu założenia czerpni powietrza oraz podłączenia wymiennika do instalacji wentylacyjnej, oba końce zabezpieczyć przed gryzoniami, insektami, zanieczyszczeniami i zaprószeniem ognia. Przed zasypaniem wymiennika można dokonać inwentaryzacji geodezyjnej. Pro-Vent Prawa autorskie Opracowanie firmy Pro-Vent. Wykorzystanie wymaga zgody firmy Pro-Vent.
