Oznakowanie i prowadzenie robót pod ruchem

Transkrypt

1 W przypadku pytań lub wątpliwości skontaktuj się z najbliższym specjalistą BHP lub wejdź na: one.skanska/bhp Oznakowanie i prowadzenie robót pod ruchem 5.4 Standard pracy Standard ten: zawiera wymagania wynikające z prawa i norm polskich oraz wewnętrznych uregulowań Skanska S.A. jest obligatoryjny dla wszystkich jednostek Skanska S.A. Standard ten zawiera minimum wymagań, jakie należy spełnić dla zapewnienia bezpieczeństwa podczas organizowania i prowadzenia robót pod ruchem. Roboty prowadzone w pasie drogowym lub w jego bezpośrednim sąsiedztwie należą do grupy prac szczególnie niebezpiecznych ze względu na duże zagrożenia dla osób, które je wykonują oraz dla postronnych uczestników ruchu. Aby zapewnić właściwy poziom bezpieczeństwa podczas prowadzenia robót pod ruchem, należy odpowiednio zabezpieczyć i oznakować prace prowadzone w pasie drogowym. pomaga zapewnić bezpieczne i skuteczne praktyki podczas prac. Wersja 1.2 A. Oznakowanie i zabezpieczenie robót pod ruchem 1. Zasady i sposób oznakowania robót określa Projekt organizacji ruchu, który dokładnie i szczegółowo przedstawia rodzaje, miejsca i sposoby umieszczania oraz działania: pionowych i poziomych znaków drogowych sygnalizacji świetlnej sygnalizacji dźwiękowej urządzeń bezpieczeństwa ruchu znaków świetlnych znaków o zmiennej treści i innych zmiennych elementów. 2. Wszystkie zadania techniczne związane z obsługą elementów wymienionych w punkcie A1 realizuje wykonawca prac. 3. Znaki drogowe i urządzenia bezpieczeństwa ruchu wykorzystane do zabezpieczenia i oznakowania miejsc prowadzenia robót na drodze powinny być dobrze widoczne w dzień i w nocy oraz utrzymane w należytym stanie przez cały okres trwania budowy. 4. Do oznakowania robót prowadzonych w pasie drogowym stosuje się znaki o jedną grupę wielkości wyższą niż znaki stosowane na danym odcinku drogi. Wyjątek stanowią roboty prowadzone w pasie drogowym autostrad, gdzie stosuje się znaki wielkie. 5. Jeżeli droga jest zamknięta dla ruchu lub ruch na niej jest ograniczony, dopuszcza się ustawianie znaków pionowych bezpośrednio na jezdni. 6. Działania zabezpieczające osoby realizujące prace w pasie drogowym są częścią systemów ograniczających drogę, ustalonych obowiązującymi normami. 7. W ramach działań zabezpieczających, o których mowa w punkcie A6, należy stosować systemy powstrzymujące pojazdy. Do systemów tych zaliczamy: stalowe bariery drogowe lub inne rodzaje urządzeń, w tym bariery betonowe. 8. Stalowe bariery drogowe, np. Mini Guard lub inne rodzaje urządzeń, mogą być stosowane do: wygradzania stref pracy ludzi (Rys. 1) Rys. 1 Wygrodzenie stref pracy ludzi stalowymi barierami ochronnymi rozdzielania pasów o przeciwnych kierunkach jazdy oddzielania pasów ruchu dla pojazdów komunikacji zbiorowej wyznaczania torów jazdy pojazdów, zwężonych pasów ruchu i krawędzi jezdni (Rys. 2). Standard 5.4 1

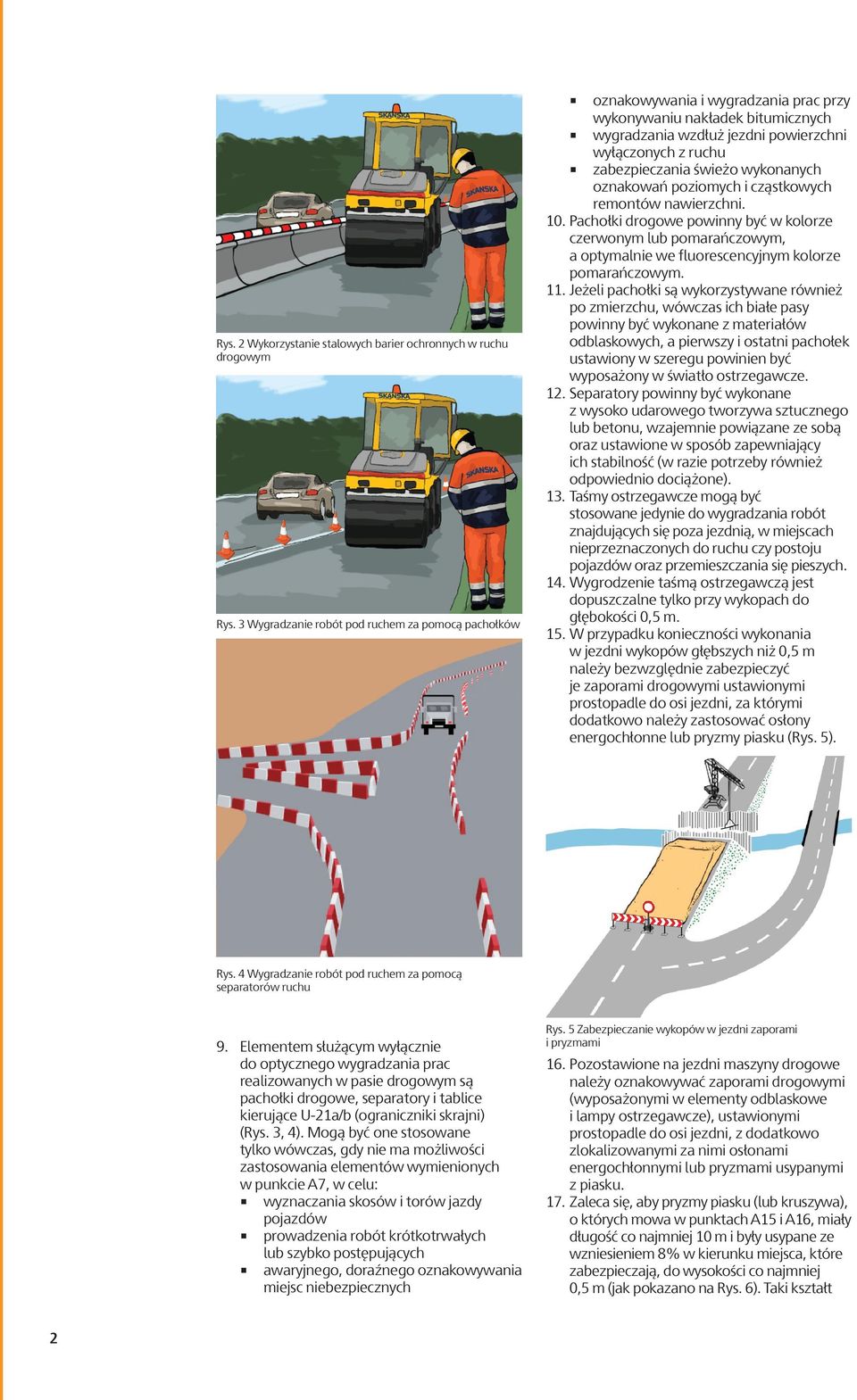

2 Rys. 2 Wykorzystanie stalowych barier ochronnych w ruchu drogowym Rys. 3 Wygradzanie robót pod ruchem za pomocą pachołków oznakowywania i wygradzania prac przy wykonywaniu nakładek bitumicznych wygradzania wzdłuż jezdni powierzchni wyłączonych z ruchu zabezpieczania świeżo wykonanych oznakowań poziomych i cząstkowych remontów nawierzchni. 10. Pachołki drogowe powinny być w kolorze czerwonym lub pomarańczowym, a optymalnie we fluorescencyjnym kolorze pomarańczowym. 11. Jeżeli pachołki są wykorzystywane również po zmierzchu, wówczas ich białe pasy powinny być wykonane z materiałów odblaskowych, a pierwszy i ostatni pachołek ustawiony w szeregu powinien być wyposażony w światło ostrzegawcze. 12. Separatory powinny być wykonane z wysoko udarowego tworzywa sztucznego lub betonu, wzajemnie powiązane ze sobą oraz ustawione w sposób zapewniający ich stabilność (w razie potrzeby również odpowiednio dociążone). 13. Taśmy ostrzegawcze mogą być stosowane jedynie do wygradzania robót znajdujących się poza jezdnią, w miejscach nieprzeznaczonych do ruchu czy postoju pojazdów oraz przemieszczania się pieszych. 14. Wygrodzenie taśmą ostrzegawczą jest dopuszczalne tylko przy wykopach do głębokości 0,5 m. 15. W przypadku konieczności wykonania w jezdni wykopów głębszych niż 0,5 m należy bezwzględnie zabezpieczyć je zaporami drogowymi ustawionymi prostopadle do osi jezdni, za którymi dodatkowo należy zastosować osłony energochłonne lub pryzmy piasku (Rys. 5). Rys. 4 Wygradzanie robót pod ruchem za pomocą separatorów ruchu 9. Elementem służącym wyłącznie do optycznego wygradzania prac realizowanych w pasie drogowym są pachołki drogowe, separatory i tablice kierujące U-21a/b (ograniczniki skrajni) (Rys. 3, 4). Mogą być one stosowane tylko wówczas, gdy nie ma możliwości zastosowania elementów wymienionych w punkcie A7, w celu: wyznaczania skosów i torów jazdy pojazdów prowadzenia robót krótkotrwałych lub szybko postępujących awaryjnego, doraźnego oznakowywania miejsc niebezpiecznych 2 Rys. 5 Zabezpieczanie wykopów w jezdni zaporami i pryzmami 16. Pozostawione na jezdni maszyny drogowe należy oznakowywać zaporami drogowymi (wyposażonymi w elementy odblaskowe i lampy ostrzegawcze), ustawionymi prostopadle do osi jezdni, z dodatkowo zlokalizowanymi za nimi osłonami energochłonnymi lub pryzmami usypanymi z piasku. 17. Zaleca się, aby pryzmy piasku (lub kruszywa), o których mowa w punktach A15 i A16, miały długość co najmniej 10 m i były usypane ze wzniesieniem 8% w kierunku miejsca, które zabezpieczają, do wysokości co najmniej 0,5 m (jak pokazano na Rys. 6). Taki kształt

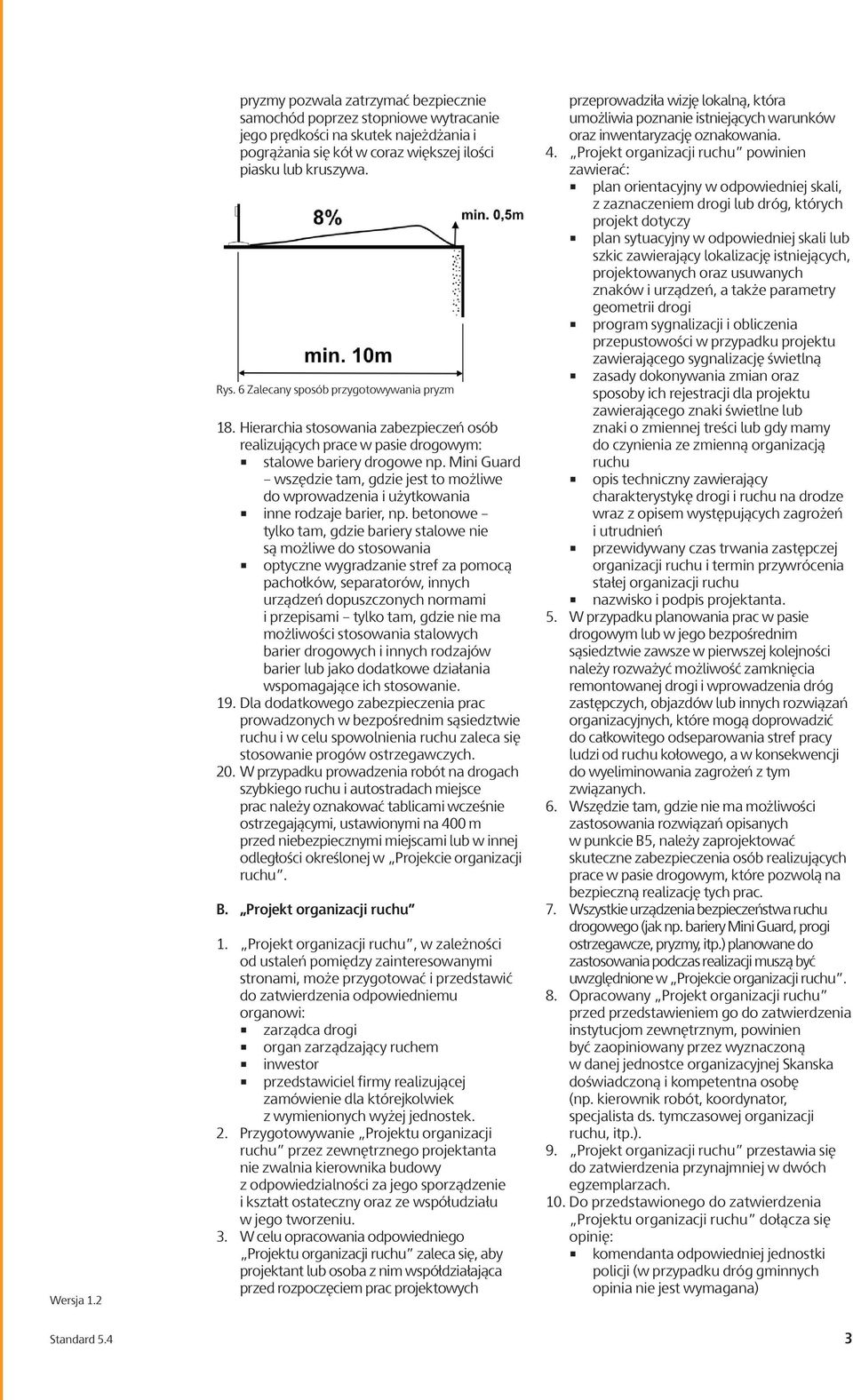

3 Wersja 1.2 pryzmy pozwala zatrzymać bezpiecznie samochód poprzez stopniowe wytracanie jego prędkości na skutek najeżdżania i pogrążania się kół w coraz większej ilości piasku lub kruszywa. Rys. 6 Zalecany sposób przygotowywania pryzm 18. Hierarchia stosowania zabezpieczeń osób realizujących prace w pasie drogowym: stalowe bariery drogowe np. Mini Guard wszędzie tam, gdzie jest to możliwe do wprowadzenia i użytkowania inne rodzaje barier, np. betonowe tylko tam, gdzie bariery stalowe nie są możliwe do stosowania optyczne wygradzanie stref za pomocą pachołków, separatorów, innych urządzeń dopuszczonych normami i przepisami tylko tam, gdzie nie ma możliwości stosowania stalowych barier drogowych i innych rodzajów barier lub jako dodatkowe działania wspomagające ich stosowanie. 19. Dla dodatkowego zabezpieczenia prac prowadzonych w bezpośrednim sąsiedztwie ruchu i w celu spowolnienia ruchu zaleca się stosowanie progów ostrzegawczych. 20. W przypadku prowadzenia robót na drogach szybkiego ruchu i autostradach miejsce prac należy oznakować tablicami wcześnie ostrzegającymi, ustawionymi na 400 m przed niebezpiecznymi miejscami lub w innej odległości określonej w Projekcie organizacji ruchu. B. Projekt organizacji ruchu 1. Projekt organizacji ruchu, w zależności od ustaleń pomiędzy zainteresowanymi stronami, może przygotować i przedstawić do zatwierdzenia odpowiedniemu organowi: zarządca drogi organ zarządzający ruchem inwestor przedstawiciel firmy realizującej zamówienie dla którejkolwiek z wymienionych wyżej jednostek. 2. Przygotowywanie Projektu organizacji ruchu przez zewnętrznego projektanta nie zwalnia kierownika budowy z odpowiedzialności za jego sporządzenie i kształt ostateczny oraz ze współudziału w jego tworzeniu. 3. W celu opracowania odpowiedniego Projektu organizacji ruchu zaleca się, aby projektant lub osoba z nim współdziałająca przed rozpoczęciem prac projektowych przeprowadziła wizję lokalną, która umożliwia poznanie istniejących warunków oraz inwentaryzację oznakowania. 4. Projekt organizacji ruchu powinien zawierać: plan orientacyjny w odpowiedniej skali, z zaznaczeniem drogi lub dróg, których projekt dotyczy plan sytuacyjny w odpowiedniej skali lub szkic zawierający lokalizację istniejących, projektowanych oraz usuwanych znaków i urządzeń, a także parametry geometrii drogi program sygnalizacji i obliczenia przepustowości w przypadku projektu zawierającego sygnalizację świetlną zasady dokonywania zmian oraz sposoby ich rejestracji dla projektu zawierającego znaki świetlne lub znaki o zmiennej treści lub gdy mamy do czynienia ze zmienną organizacją ruchu opis techniczny zawierający charakterystykę drogi i ruchu na drodze wraz z opisem występujących zagrożeń i utrudnień przewidywany czas trwania zastępczej organizacji ruchu i termin przywrócenia stałej organizacji ruchu nazwisko i podpis projektanta. 5. W przypadku planowania prac w pasie drogowym lub w jego bezpośrednim sąsiedztwie zawsze w pierwszej kolejności należy rozważyć możliwość zamknięcia remontowanej drogi i wprowadzenia dróg zastępczych, objazdów lub innych rozwiązań organizacyjnych, które mogą doprowadzić do całkowitego odseparowania stref pracy ludzi od ruchu kołowego, a w konsekwencji do wyeliminowania zagrożeń z tym związanych. 6. Wszędzie tam, gdzie nie ma możliwości zastosowania rozwiązań opisanych w punkcie B5, należy zaprojektować skuteczne zabezpieczenia osób realizujących prace w pasie drogowym, które pozwolą na bezpieczną realizację tych prac. 7. Wszystkie urządzenia bezpieczeństwa ruchu drogowego (jak np. bariery Mini Guard, progi ostrzegawcze, pryzmy, itp.) planowane do zastosowania podczas realizacji muszą być uwzględnione w Projekcie organizacji ruchu. 8. Opracowany Projekt organizacji ruchu przed przedstawieniem go do zatwierdzenia instytucjom zewnętrznym, powinien być zaopiniowany przez wyznaczoną w danej jednostce organizacyjnej Skanska doświadczoną i kompetentna osobę (np. kierownik robót, koordynator, specjalista ds. tymczasowej organizacji ruchu, itp.). 9. Projekt organizacji ruchu przestawia się do zatwierdzenia przynajmniej w dwóch egzemplarzach. 10. Do przedstawionego do zatwierdzenia Projektu organizacji ruchu dołącza się opinię: komendanta odpowiedniej jednostki policji (w przypadku dróg gminnych opinia nie jest wymagana) Standard 5.4 3

4 zarządu drogi organu zarządzającego ruchem na drodze krzyżującej się lub objętej objazdem. 11. W przypadku Projektu organizacji ruchu przewidującego zamknięcie drogi lub wprowadzenie ograniczenia ruchu, który powoduje konieczność prowadzenia objazdów drogami różnej kategorii i znajdujących się w różnych zarządach administracyjnych, czasową organizację ruchu zatwierdza organ zarządzający ruchem, właściwy dla danej drogi. Do przedstawionego do zatwierdzenia Projektu organizacji ruchu należy dołączyć opinię jednostek wymienionych w punkcie B10, odpowiadających za wszystkie drogi, przez które mają być poprowadzone objazdy, na której wprowadzono ograniczenia. 12. Organizację ruchu na skrzyżowaniach dróg nadzorowanych przez różne organa zarządzające ruchem zatwierdza organ zarządzający ruchem właściwy dla drogi wyższej kategorii. 13. Organ zarządzający ruchem po zatwierdzeniu Projektu organizacji ruchu odsyła jeden egzemplarz jednostce przedstawiającej projekt do zatwierdzenia. 14. Zatwierdzony Projekt organizacji ruchu stanowi integralną część dokumentacji budowy i musi być wraz z nią przechowywany. 15. Wykonawca prac wprowadzający zmianę organizacji ruchu zawiadamia organ zarządzający ruchem, zarząd drogi oraz właściwego komendanta policji o terminie wprowadzenia zmiany, co najmniej siedem dni przed planowanym terminem jej wprowadzenia. C. Montaż, demontaż i przeglądy ruchu 1. Montaż, demontaż i przeglądy ruchu należą do grupy prac szczególnie niebezpiecznych, w związku z czym wymagają odpowiedniego zaplanowania, przygotowania i realizacji. 2. Montaż, demontaż i przeglądy ruchu należy każdorazowo traktować jako osobne zadania i w żadnym przypadku nie można ich łączyć z innymi pracami, nawet wówczas, gdy prace montażowe, demontażowe i przeglądowe wykonywane są przez te same zespoły, które realizują prace właściwe. 3. Montaż, demontaż i przeglądy ruchu jako osobne zadania wymagają precyzyjnego zaplanowania, poprzedzonego przeprowadzeniem Oceny Ryzyka dla Zadania (ORZ) i sporządzeniem Instrukcji Bezpiecznego Wykonywania Robót (IBWR). 4. IBWR dla prac związanych z montażem, demontażem i przeglądami oznakowania tymczasowej organizacji ruchu powinna być sporządzona zgodnie z zasadami określonymi w standardzie szczegółowym 10.2 Instrukcja Bezpiecznego Wykonywania Robót, z obowiązkowym uwzględnieniem: sekwencji prowadzenia prac montażowych i demontażowych oznakowania kompetencji i zachowań wymaganych wobec osób wykonujących te czynności dokładnego podziału zadań pomiędzy osoby wykonujące czynności pracowników nadzoru odpowiedzialnych za bezpośredni nadzór nad tymi pracami. 5. Ponieważ prace związane z montażem, demontażem i przeglądami oznakowania tymczasowej organizacji ruchu należą do grupy prac szczególnie niebezpiecznych, każdorazowo przed ich rozpoczęciem konieczne jest sprawdzenie zaplanowanych zabezpieczeń, potwierdzone sporządzeniem Protokołu Zabezpieczenia Prac Szczególnie Niebezpiecznych. 6. Do zabezpieczenia pracowników realizujących montaż i demontaż ruchu obowiązkowo wykorzystujemy samochody wyposażone w przyczepy z tablicami zamykającymi (U-26) lub z tablicami wcześnie ostrzegającymi (U-27) lub samochody posiadające przyczepy z tablicami, wyposażone dodatkowo w absorbery uderzeniowe lub poduszki zderzeniowe. 7. Na drogach klasy A i S pracowników zabezpieczamy poprzez ustawienie dwóch samochodów z przyczepami. Pierwszy z samochodów ustawiony jest minimum 100 m przed strefą pracy, a drugi 50 m wcześniej. Zaleca się stosowanie pojazdu ciężarowego z przyczepą U-26 w drugim zestawie, ustawionym jako pierwszy na dojeździe do strefy robót (Rys. 7). Rys. 7 Przykładowe zabezpieczenie pracowników przy robotach szybkopostępujących na drogach klasy A i S 8. Na pozostałych klasach dróg zabezpieczamy pracowników poprzez ustawienie jednego samochodu z przyczepą, zlokalizowanego na minimum 50 m przed strefą pracy (stosowanie samochodu z przyczepą na drogach krajowych jest obligatoryjne, a na drogach wojewódzkich, powiatowych i gminnych należy to uzależnić od natężenia ruchu, widoczności oraz stanu i geometrii 4

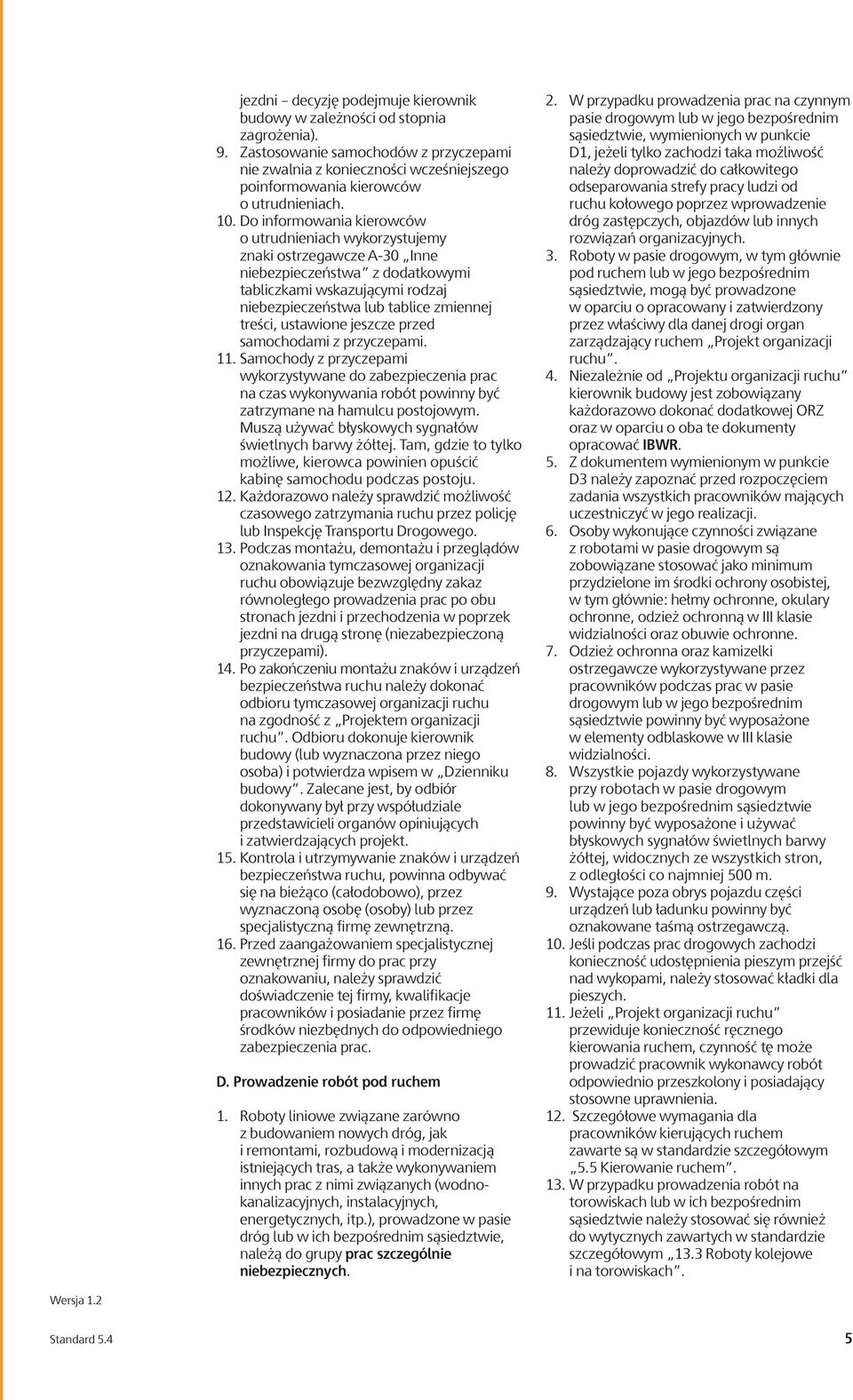

5 jezdni decyzję podejmuje kierownik budowy w zależności od stopnia zagrożenia). 9. Zastosowanie samochodów z przyczepami nie zwalnia z konieczności wcześniejszego poinformowania kierowców o utrudnieniach. 10. Do informowania kierowców o utrudnieniach wykorzystujemy znaki ostrzegawcze A-30 Inne niebezpieczeństwa z dodatkowymi tabliczkami wskazującymi rodzaj niebezpieczeństwa lub tablice zmiennej treści, ustawione jeszcze przed samochodami z przyczepami. 11. Samochody z przyczepami wykorzystywane do zabezpieczenia prac na czas wykonywania robót powinny być zatrzymane na hamulcu postojowym. Muszą używać błyskowych sygnałów świetlnych barwy żółtej. Tam, gdzie to tylko możliwe, kierowca powinien opuścić kabinę samochodu podczas postoju. 12. Każdorazowo należy sprawdzić możliwość czasowego zatrzymania ruchu przez policję lub Inspekcję Transportu Drogowego. 13. Podczas montażu, demontażu i przeglądów ruchu obowiązuje bezwzględny zakaz równoległego prowadzenia prac po obu stronach jezdni i przechodzenia w poprzek jezdni na drugą stronę (niezabezpieczoną przyczepami). 14. Po zakończeniu montażu znaków i urządzeń bezpieczeństwa ruchu należy dokonać odbioru tymczasowej organizacji ruchu na zgodność z Projektem organizacji ruchu. Odbioru dokonuje kierownik budowy (lub wyznaczona przez niego osoba) i potwierdza wpisem w Dzienniku budowy. Zalecane jest, by odbiór dokonywany był przy współudziale przedstawicieli organów opiniujących i zatwierdzających projekt. 15. Kontrola i utrzymywanie znaków i urządzeń bezpieczeństwa ruchu, powinna odbywać się na bieżąco (całodobowo), przez wyznaczoną osobę (osoby) lub przez specjalistyczną firmę zewnętrzną. 16. Przed zaangażowaniem specjalistycznej zewnętrznej firmy do prac przy oznakowaniu, należy sprawdzić doświadczenie tej firmy, kwalifikacje pracowników i posiadanie przez firmę środków niezbędnych do odpowiedniego zabezpieczenia prac. D. Prowadzenie robót pod ruchem 1. Roboty liniowe związane zarówno z budowaniem nowych dróg, jak i remontami, rozbudową i modernizacją istniejących tras, a także wykonywaniem innych prac z nimi związanych (wodnokanalizacyjnych, instalacyjnych, energetycznych, itp.), prowadzone w pasie dróg lub w ich bezpośrednim sąsiedztwie, należą do grupy prac szczególnie niebezpiecznych. 2. W przypadku prowadzenia prac na czynnym pasie drogowym lub w jego bezpośrednim sąsiedztwie, wymienionych w punkcie D1, jeżeli tylko zachodzi taka możliwość należy doprowadzić do całkowitego odseparowania strefy pracy ludzi od ruchu kołowego poprzez wprowadzenie dróg zastępczych, objazdów lub innych rozwiązań organizacyjnych. 3. Roboty w pasie drogowym, w tym głównie pod ruchem lub w jego bezpośrednim sąsiedztwie, mogą być prowadzone w oparciu o opracowany i zatwierdzony przez właściwy dla danej drogi organ zarządzający ruchem Projekt organizacji ruchu. 4. Niezależnie od Projektu organizacji ruchu kierownik budowy jest zobowiązany każdorazowo dokonać dodatkowej ORZ oraz w oparciu o oba te dokumenty opracować IBWR. 5. Z dokumentem wymienionym w punkcie D3 należy zapoznać przed rozpoczęciem zadania wszystkich pracowników mających uczestniczyć w jego realizacji. 6. Osoby wykonujące czynności związane z robotami w pasie drogowym są zobowiązane stosować jako minimum przydzielone im środki ochrony osobistej, w tym głównie: hełmy ochronne, okulary ochronne, odzież ochronną w III klasie widzialności oraz obuwie ochronne. 7. Odzież ochronna oraz kamizelki ostrzegawcze wykorzystywane przez pracowników podczas prac w pasie drogowym lub w jego bezpośrednim sąsiedztwie powinny być wyposażone w elementy odblaskowe w III klasie widzialności. 8. Wszystkie pojazdy wykorzystywane przy robotach w pasie drogowym lub w jego bezpośrednim sąsiedztwie powinny być wyposażone i używać błyskowych sygnałów świetlnych barwy żółtej, widocznych ze wszystkich stron, z odległości co najmniej 500 m. 9. Wystające poza obrys pojazdu części urządzeń lub ładunku powinny być oznakowane taśmą ostrzegawczą. 10. Jeśli podczas prac drogowych zachodzi konieczność udostępnienia pieszym przejść nad wykopami, należy stosować kładki dla pieszych. 11. Jeżeli Projekt organizacji ruchu przewiduje konieczność ręcznego kierowania ruchem, czynność tę może prowadzić pracownik wykonawcy robót odpowiednio przeszkolony i posiadający stosowne uprawnienia. 12. Szczegółowe wymagania dla pracowników kierujących ruchem zawarte są w standardzie szczegółowym 5.5 Kierowanie ruchem. 13. W przypadku prowadzenia robót na torowiskach lub w ich bezpośrednim sąsiedztwie należy stosować się również do wytycznych zawartych w standardzie szczegółowym 13.3 Roboty kolejowe i na torowiskach. Wersja 1.2 Standard 5.4 5

6 E. Bariery drogowe Mini Guard 1. Stalowe bariery drogowe Mini Guard są urządzeniami bezpieczeństwa ruchu drogowego, przeznaczonymi do tymczasowego stosowania w miejscach, gdzie wjechanie pojazdu na wyłączony ze względu na prowadzone roboty pas ruchu, najechanie na krawędź jezdni lub obiekt zagraża bezpieczeństwu pracowników. 2. Stalowe bariery ochronne klasyfikujemy na podstawie następujących cech funkcjonalnych: poziomu powstrzymywania odkształcenia wyrażonego szerokością pracującą poziomu intensywności zderzenia. 3. Przez poziom powstrzymywania rozumiemy zdolność bariery do powstrzymywania uderzających w nią pojazdów. Jest on wyznaczany na podstawie badań zderzeniowych. Zdolność ta jest dla barier tymczasowych określana symbolami: T1, T2 i T3. 4. Szerokość pracująca jest miarą odkształcenia bariery między jej boczną powierzchnią czołową od strony ruchu przed zdarzeniem a maksymalnym dynamicznym wychyleniem bariery po uderzeniu. 5. Poziom intensywności zderzenia jest to parametr odzwierciedlający oddziaływanie uderzenia na osoby znajdujące się w pojeździe. 6. Bariery Mini Guard mogą być stosowane przy zewnętrznej krawędzi jezdni, w pasie rozdzielającym jezdnie oraz na jezdni do rozdzielenia pasów o przeciwnych kierunkach ruchu. 7. Zastosowanie barier Mini Guard służy zabezpieczeniu zarówno pracowników pracujących w pasie drogowymi lub w bezpośrednim ich sąsiedztwie, jak również kierowców i pasażerów pojazdów poruszających się po drogach. Bariery uniemożliwiają pojazdom: wjechanie w miejsca prowadzonych robót wypadnięcie z drogi przejechanie na jezdnię przeznaczoną dla przeciwnego kierunku ruchu. 8. Podczas doboru tymczasowych barier stalowych należy ustalić: prędkości obliczeniowe średnie dobowe natężenie ruchu pojazdów ciężarowych i autobusów poziom zagrożenia występującego w otoczeniu drogi poziom powstrzymywania barier maksymalny poziom szerokości pracującej niezbędną długość bariery konstrukcje przejściowe i sposób zakończenia barier. 9. Do użytkowania dopuszcza się jedynie bariery stalowe, które spełniają wymagania norm, co musi być udokumentowane sprawozdaniami z badań zderzeniowych i certyfikatem CE. 6
