1 Rzeszów, ul. Słowackiego 20, skrytka pocztowa 213, tel. (+48) ; fax (+48) NIP , Regon P , ZAKŁAD PRODUKCJI URZĄDZEŃ ul. Przemysłowa 8, Rzeszów, tel (+48) , fax (+48) ; Instrukcja nr 002/2014 Instrukcja montażu masztów oświetleniowych. Spis treści: 1. Wykonanie fundamentu, montaż kotew fundamentowych 2. Przygotowanie i montaż masztu 3. Montaż głowicy masztu 4. Ustawienie masztu na fundamencie 5. Informacje dodatkowe 6. Postępowanie z wyrobem wycofanym z eksploatacji GWARANCJA NA PRODUKTY ELEKTROMONTAŻU RZESZÓW SPÓŁKA AKCYJNA ELEKTROMONTAŻ RZESZÓW S.A. 1

2 1. Wykonanie fundamentu, montaż kotew fundamentowych. Fundamenty masztów należy wykonać w oparciu o projekt budowlany fundamentu uwzględniający warunki geotechniczne w miejscu planowanego posadowienia masztu, w oparciu o dane techniczne oraz wartości obliczeniowych sił działających na fundament podane przez producenta masztu stosownie do miejsca lokalizacji oraz dodatkowego wyposażenia. Producent masztów dla każdej konstrukcji dostarcza wieniec- zespół kotew płytkowych odpowiedni dla każdej konstrukcji przy założeniach, że beton użyty do wykonania fundamentu jest klasy min. C16/20 (B20) oraz siły działające na fundament nie będą większe niż podaje producent masztów, dla każdego wieńca przewidziany jest dystans (zwiększoną długość gwintu) na wykonanie podlewki. Fundament masztu należy wykonywać zgodnie ze sztuką budowlaną w oparciu o normy budowlane a także zgodnie z danymi zawartymi w projekcie. Wszystkie prace należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia do kierowania robotami budowlanymi. Uwaga: Dla masztów ekonomicznych do wysokości 18m stosuje się fundament prefabrykowany w zależności od obciążenia. Sposób posadowienia fundamentów prefabrykowanych opisano w Instrukcji Montażu Słupów Oświetleniowych. Dla zapewnienia poprawnego ustawienia i poziomowania masztu zaleca się dwuetapowe betonowania zgodnie tj. pierwszy etap betonowania kończy się górnej krawędzi na pierścienia wieńca- kotwy fundamentowej, po uzyskaniu przez beton odpowiedniej wytrzymałości należy wkręcić nakrętki poziomujące konstrukcją możliwie na jak najniższy poziom. Po przygotowaniu i montażu masztu i poziomowaniu masztu za pomocą uprzednio wkręconych nakrętek należy wykonać podlewkę nie większą niż 50mm zgodnie z zaleceniami PN-B (Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe.). Podlewkę należy wykonać z betonu z drobnym kruszywem klasy nie niższej niż C16/20 (B20), lub wilgotnej zaprawy cementowej nie słabszej niż 1:2. W przypadku gdy grubość warstwy podlewki poniżej 50mm zaleca się wykonanie podlewki z płynnej zaprawy cementowej 1:1. Zamiennie dopuszcza się wykonanie podlewek wg innej technologii jeżeli różnych względów kierownik robót przewidział inny sposób wykonania podlewki. Uwaga: Dopuszcza się inny sposób poziomowania masztu jeżeli projektant fundamentu zaprojektował inne rozwiązanie. Dla wykonywanych fundamentów, należy przewidzieć w fundamencie otwór na doprowadzenie infrastruktury elektrycznej wg wytycznych inwestora. Dodatkowo zaleca się zabezpieczać powierzchnie pionowe fundamentu bitumiczną izolacją przeciwwilgociową przeznaczoną do zabezpieczania fundamentów. Uwaga: Przed zabetonowaniem wieńca- kotwy fundamentowej należy element przeznaczony do wbetonowania oczyścić z rdzy i tłuszczów. Kotwy przeznaczone do wbetonowania nie zaleca się zabezpieczać farbami antykorozyjnymi. ELEKTROMONTAŻ RZESZÓW S.A. 2

3 Rys. 1. Betonowanie wieńca kotwy fundamentowej. 2. Przygotowanie i montaż masztu Montaż segmentów masztu - rys Montaż głowicy, wciągnięcie przewodów i zamocowanie opraw rys. 3. ELEKTROMONTAŻ RZESZÓW S.A. 3

4 3. Montaż głowicy masztu. 4. Ustawienie masztu na fundamencie. Dźwig Maszt Kapturek ochronny Zawiesie pomocnicze Nakrętka Zawiesie główne Zawiesie główne Podkładka Otwory w żebrach masztu Maszt Fundament kable Położenie środka ciężkości Kanał kablowy Wieniec fundamentowy Podlewka betonowa 5cm Rys.4. Ustawienie masztu na fundamencie Rys.5. Połączenie masztu z fundamentem Konstrukcja masztu i wieńca fundamentowego umożliwia regulację pionową i poziomą blachy podstawy, zgodnie z jednym z podanych sposobów wg punktu 6 str. 10 normy PN-B-03215: za pomocą pakietu podkładek z blach umieszczonych między blachą podstawy a fundamentem, podpierając blachę podstawy na nakrętkach uprzednio umieszczonych na śrubach kotwiących i dokręcając je do wymaganego poziomu. Pozostałe warunki montażu zgodnie z normą PN-EN (Konstrukcje stalowe. Połączenia z fundamentami. Projektowanie i wykonanie.) oraz z normą PN-B (Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe.) ELEKTROMONTAŻ RZESZÓW S.A. 4

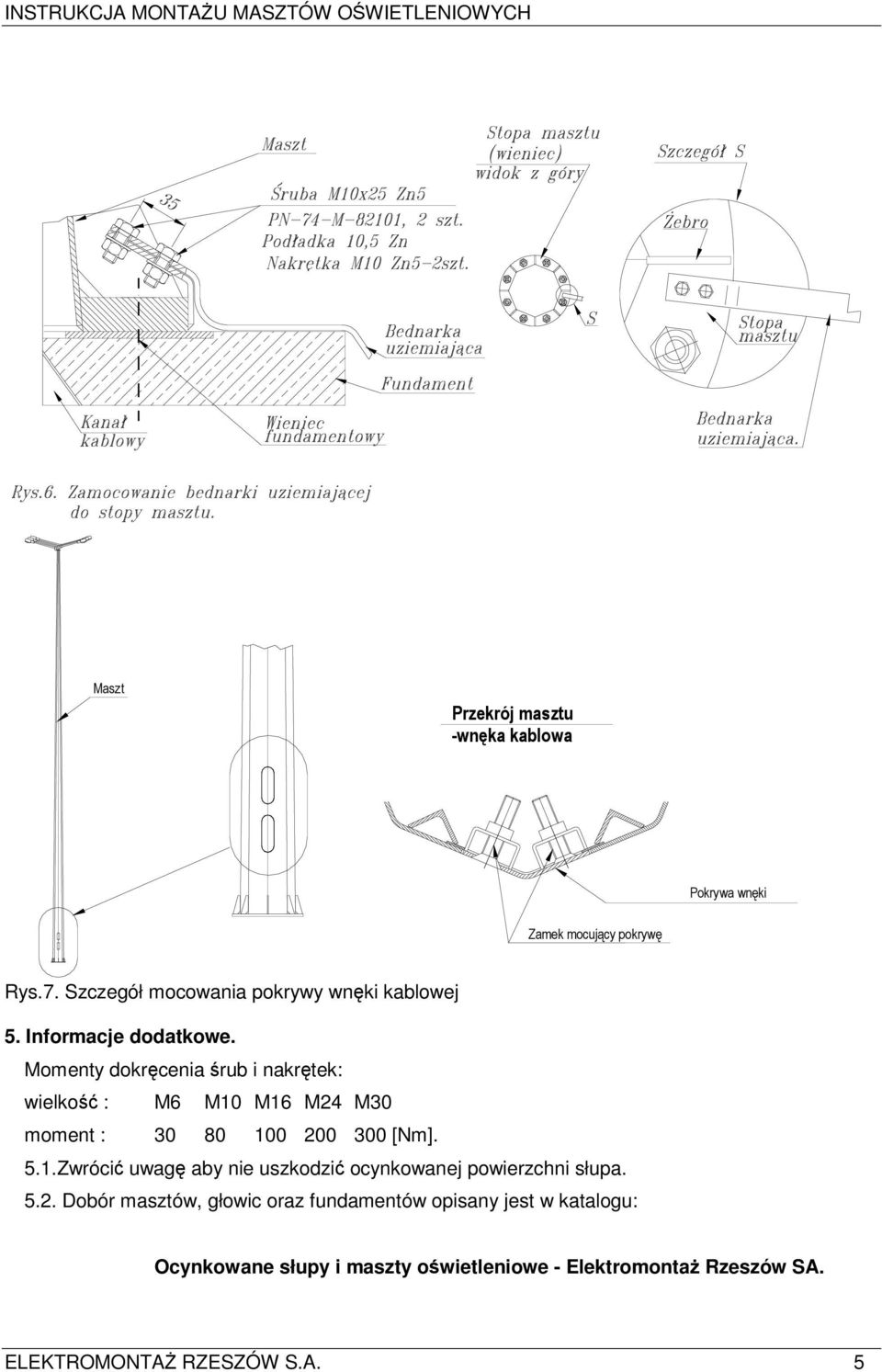

5 Maszt Przekrój masztu -wnęka kablowa Pokrywa wnęki Zamek mocujący pokrywę Rys.7. Szczegół mocowania pokrywy wnęki kablowej 5. Informacje dodatkowe. Momenty dokręcenia śrub i nakrętek: wielkość : M6 M10 M16 M24 M30 moment : [Nm]. 5.1.Zwrócić uwagę aby nie uszkodzić ocynkowanej powierzchni słupa Dobór masztów, głowic oraz fundamentów opisany jest w katalogu: Ocynkowane słupy i maszty oświetleniowe - Elektromontaż Rzeszów SA. ELEKTROMONTAŻ RZESZÓW S.A. 5

6 5.3. Wymiary przyłączeniowe masztów Kryza górna dla masztów (nie dotyczy masztów z opuszczaną koroną) Stopa masztu 4 otw. Ø17 pod śruby M16 Maszt ØM n x ØS Fundament mm mm M-100SE 250x250 4xM24 F160 M-110SE 250x250 4xM24 F160 M-120SE 250x250 4xM24 F160 M-120E 250x250 4xM24 F160 M-140E 250x250 4xM24 F160 M-160E 450 8xM24 wieniec M-160E M-180E 450 8xM24 wieniec M-180E M-200E 550 8xM24 wieniec M-200E M-220E 550 8xM24 wieniec M-220E M xM24 wieniec M-120 M xM24 wieniec M-140 M xM24 wieniec M-160 M xM24 wieniec M-180 M xM30 wieniec M-200 M xM30 wieniec M-220 M xM30 wieniec M-200 Stopa masztów serii SE ØS - rozmiar śrub fundamentowych Rys.7. Wymiary przyłączeniowe masztów 6. Postępowanie z wyrobem wycofanym z eksploatacji Słupy oświetleniowe stalowe i aluminiowe oraz inne konstrukcje wykonane z powyższych materiałów z uwagi na zastosowane surowce oraz zastosowane technologie wytwarzania nie stanowią zagrożenia dla środowiska. Wyrób zużyty lub po awarii należy rozmontować segregując części ze stali, aluminium, metali kolorowych, tworzywa sztucznego, gumy. Posegregowane części przekazać do recyklingu lub unieszkodliwienia odpowiednim zakładom, np. ZŁOMBUD ; tel ; CEMAD ; tel ; EKO TOP tel ; eko-top@rze.pl lub do innej firmy wybranej we własnym zakresie ELEKTROMONTAŻ RZESZÓW S.A. 6

7 GWARANCJA NA PRODUKTY ELEKTROMONTAŻU RZESZÓW SPÓŁKA AKCYJNA Gwarantuje się sprawne działanie produktu zgodnie z warunkami technicznymi opisanymi w instrukcji montażu. Obowiązki gwaranta wynikające z niniejszej gwarancji wykonuje wykonawca wyrobu tj. Elektromontaż Rzeszów S.A. Serwis gwarancyjny będzie świadczony jedynie po przedstawieniu faktury świadczącej o terminie zakupu i podaniu nr seryjnego (w przypadku produktu masowego). Producent udziela gwarancji 1 roku na wyrób, 3 lata na powłokę cynkową oraz dodatkowo 3 lata przy pokryciu lakierem. W przypadku wyrobów z aluminium, w zależności od sposobu wykonania powierzchni: malowanie, (anodowanie i malowanie), udziela się gwarancji na okres 5 lat. W zakres gwarancji nie wchodzą odpłatne: konserwacja, dodatkowe malowanie, usuwanie uszkodzeń spowodowanych złym montażem lub złą eksploatacją. Warunki gwarancji: 1. Niniejszą gwarancją objęte są usterki produktu spowodowane wadliwymi elementami wyrobu lub defektami produkcyjnymi. Niniejszą gwarancję stosuje się do produktów po przedstawieniu przez klienta w Zakładzie Produkcji Urządzeń Elektromontażu Rzeszów S.A. bezpośrednio lub za pośrednictwem autoryzowanego przedstawiciela handlowego: - dokument stwierdzającego datę zakupu - podanie numeru seryjnego wyrobów wadliwych 2. Gwarancja przewiduje bezpłatne części zamienne oraz robociznę w okresie 1 roku od daty zakupu produktu. 3. Produkt zainstalowany u użytkownika jest naprawiany w uzgodnionym terminie. 4. Klientowi przysługuje prawo wymiany produktu na nowy, jeżeli przedstawiciel Elektromontażu Rzeszów S.A. stwierdzi, że usunięcie wady jest niemożliwe. 5. Gwarancją nie są objęte: - wypadki zaistniałe podczas transportu i przeładunku oraz wywołane tym uszkodzenia - wadliwe działanie lub uszkodzenie spowodowane niewłaściwym użytkowaniem lub nadużywaniem produktu, niedbałością klienta lub stosowaniem produktu niezgodnie z instrukcją lub przepisami BHP - mechaniczne uszkodzenia produktu i wywołane nimi wady - wadliwe działanie lub uszkodzenie wynikłe na skutek pożaru, powodzi, uderzenia pioruna, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków - produkty, których numery seryjne w jakikolwiek sposób zmieniono, zamazano lub zatarto. ELEKTROMONTAŻ RZESZÓW S.A. 7

8 6. Decyzja autoryzowanego Serwisu odnośnie zgłoszonych usterek jest decyzją ostateczną. 7. Warunkiem uznania gwarancji jest prawidłowa konserwacja oraz dokonywanie udokumentowanych przeglądów okresowych przynajmniej 1 raz w roku. 8. Autoryzowany Serwis producenta lub firma handlowa, która sprzedała produkt nie będą ponosiły odpowiedzialności za serwis gwarancyjny jeżeli wymagane naprawy nie mogą być wykonane z powodu restrykcji importowych /eksportowych na części zamienne lub/i innych przepisów prawnych, czy też nieprzewidzianych okoliczności uniemożliwiających wykonanie naprawy. 9. Niniejsza gwarancja nie zezwala na dokonanie zmian, przeróbek dostosowujący wyrób do wymogów regionalnych. Zaleca się, aby Klient zapoznał się z lokalnymi warunkami technicznymi i wymogami bezpieczeństwa zanim zakupi produkt, który ma być użytkowany w danym regionie. 10. Autoryzowana Grupa Serwisowa, jak również firma handlowa, która sprzedała produkt nie będą odpowiedzialne wobec Klienta za utratę, uszkodzenie lub zniszczenie produktu wynikłe z innych przyczyn niż wady tkwiące w produkcie oraz nie będą odpowiedzialne za szkody spowodowane wadami produktu inne niż realnie poniesione szkody w posiadanym majątku lub naruszenie dóbr osobistych. W szczególności uprawnienia z tytułu gwarancji nie obejmują prawa Klienta do domagania się zwrotu utraconych zysków w związku z awarią produktu. WADY WYROBÓW NALEŻY ZGŁASZAĆ BEZPOŚREDNIO DO ELEKTROMONTAŻU RZESZÓW S.A. UL. PRZEMYSŁOWA 8 TEL: 017 / FAX: lub do firmy handlowej, która dostarczyła wyroby Opracował: mgr inż. Witold Buć Zatwierdził: inż. Kazimierz Szettla mgr inż. Konrad Woźniak Rzeszów, 05 marzec 2014r. ELEKTROMONTAŻ RZESZÓW S.A. 8
