Załącznik BIBLIOTEKA DETALI ARCHITEKTONICZNO-BUDOWLANYCH zawiera 3 części:

Transkrypt

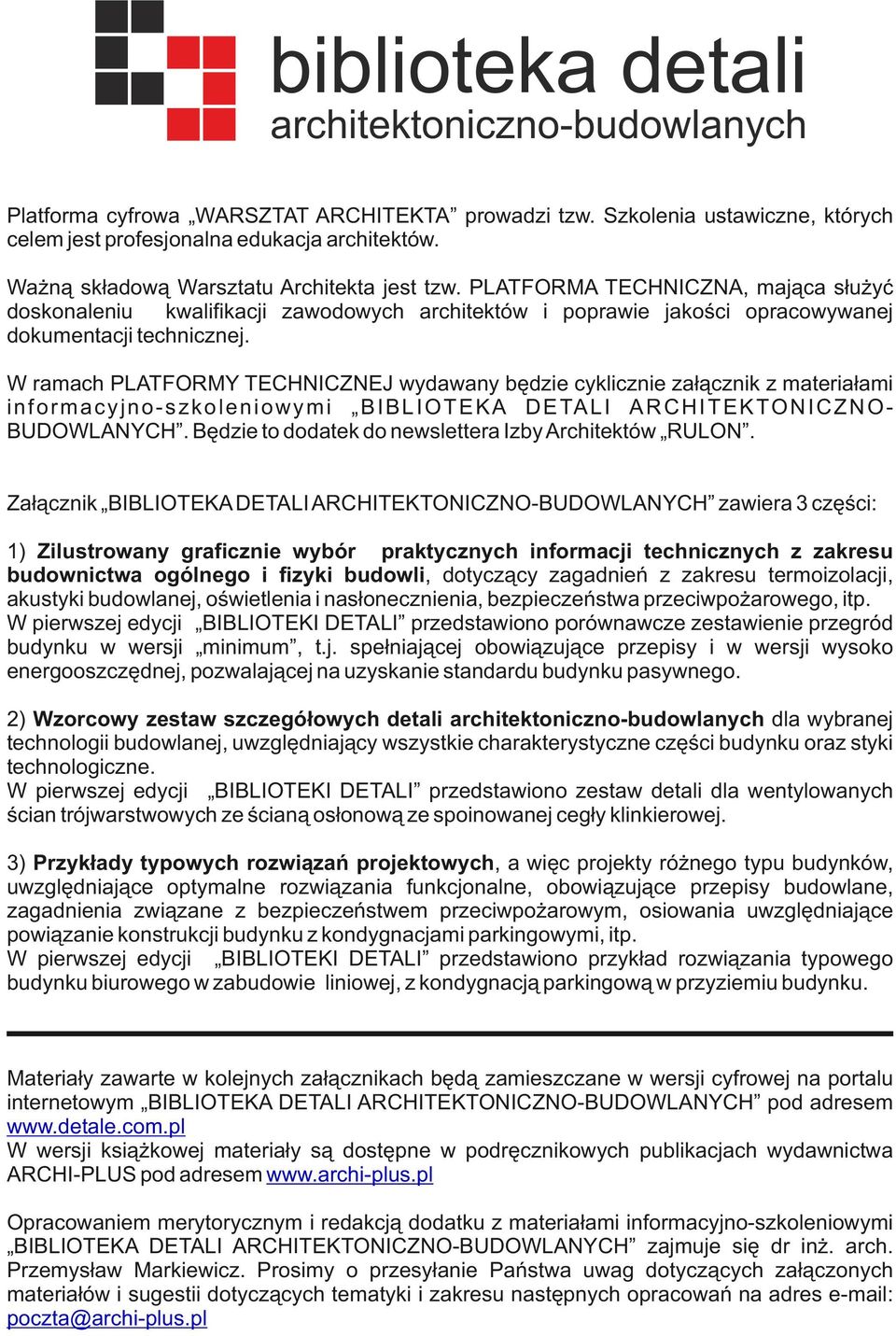

1 biblioteka detali architektonicznobudowlanych Platforma cyfrowa WARSZTAT ARCHITEKTA prowadzi tzw. Szkolenia ustawiczne, których celem jest profesjonalna edukacja architektów. Ważną składową Warsztatu Architekta jest tzw. PLATFORMA TECHNICZNA, mająca służyć doskonaleniu kwalifikacji zawodowych architektów i poprawie jakości opracowywanej dokumentacji technicznej. W ramach PLATFORMY TECHNICZNEJ wydawany będzie cyklicznie załącznik z materiałami i n f o r m a c y j n o s z k o l e n i o w y m i B I B L I O T E K A D E TA L I A R C H I T E K TO N I C Z N O BUDOWLANYCH. Będzie to dodatek do newslettera Izby Architektów RULON. Załącznik BIBLIOTEKA DETALI ARCHITEKTONICZNOBUDOWLANYCH zawiera 3 części: 1) Zilustrowany graficznie wybór praktycznych informacji technicznych z zakresu budownictwa ogólnego i fizyki budowli, dotyczący zagadnień z zakresu termoizolacji, akustyki budowlanej, oświetlenia i nasłonecznienia, bezpieczeństwa przeciwpożarowego, itp. W pierwszej edycji BIBLIOTEKI DETALI przedstawiono porównawcze zestawienie przegród budynku w wersji minimum, t.j. spełniającej obowiązujące przepisy i w wersji wysoko energooszczędnej, pozwalającej na uzyskanie standardu budynku pasywnego. 2) Wzorcowy zestaw szczegółowych detali architektonicznobudowlanych dla wybranej technologii budowlanej, uwzględniający wszystkie charakterystyczne części budynku oraz styki technologiczne. W pierwszej edycji BIBLIOTEKI DETALI przedstawiono zestaw detali dla wentylowanych ścian trójwarstwowych ze ścianą osłonową ze spoinowanej cegły klinkierowej. 3) Przykłady typowych rozwiązań projektowych, a więc projekty różnego typu budynków, uwzględniające optymalne rozwiązania funkcjonalne, obowiązujące przepisy budowlane, zagadnienia związane z bezpieczeństwem przeciwpożarowym, osiowania uwzględniające powiązanie konstrukcji budynku z kondygnacjami parkingowymi, itp. W pierwszej edycji BIBLIOTEKI DETALI przedstawiono przykład rozwiązania typowego budynku biurowego w zabudowie liniowej, z kondygnacją parkingową w przyziemiu budynku. Materiały zawarte w kolejnych załącznikach będą zamieszczane w wersji cyfrowej na portalu internetowym BIBLIOTEKA DETALI ARCHITEKTONICZNOBUDOWLANYCH pod adresem W wersji książkowej materiały są dostępne w podręcznikowych publikacjach wydawnictwa ARCHIPLUS pod adresem Opracowaniem merytorycznym i redakcją dodatku z materiałami informacyjnoszkoleniowymi BIBLIOTEKA DETALI ARCHITEKTONICZNOBUDOWLANYCH zajmuje się dr inż. arch. Przemysław Markiewicz. Prosimy o przesyłanie Państwa uwag dotyczących załączonych materiałów i sugestii dotyczących tematyki i zakresu następnych opracowań na adres poczta@archiplus.pl

2 biblioteka detali architektonicznobudowlanych 1. BUDOWNICTWO OGÓLNE PARAMETRY TERMOIZOLACYJNE PRZEGRÓD 2. DETALE PROJEKTOWE ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ 3. TYPOWE ROZWIĄZANIA PROJEKTOWE BUDYNEK BIUROWY O UKŁADZIE LINIOWYM 1 / 05 / 2012 biblioteka internetowa: książki i podręczniki:

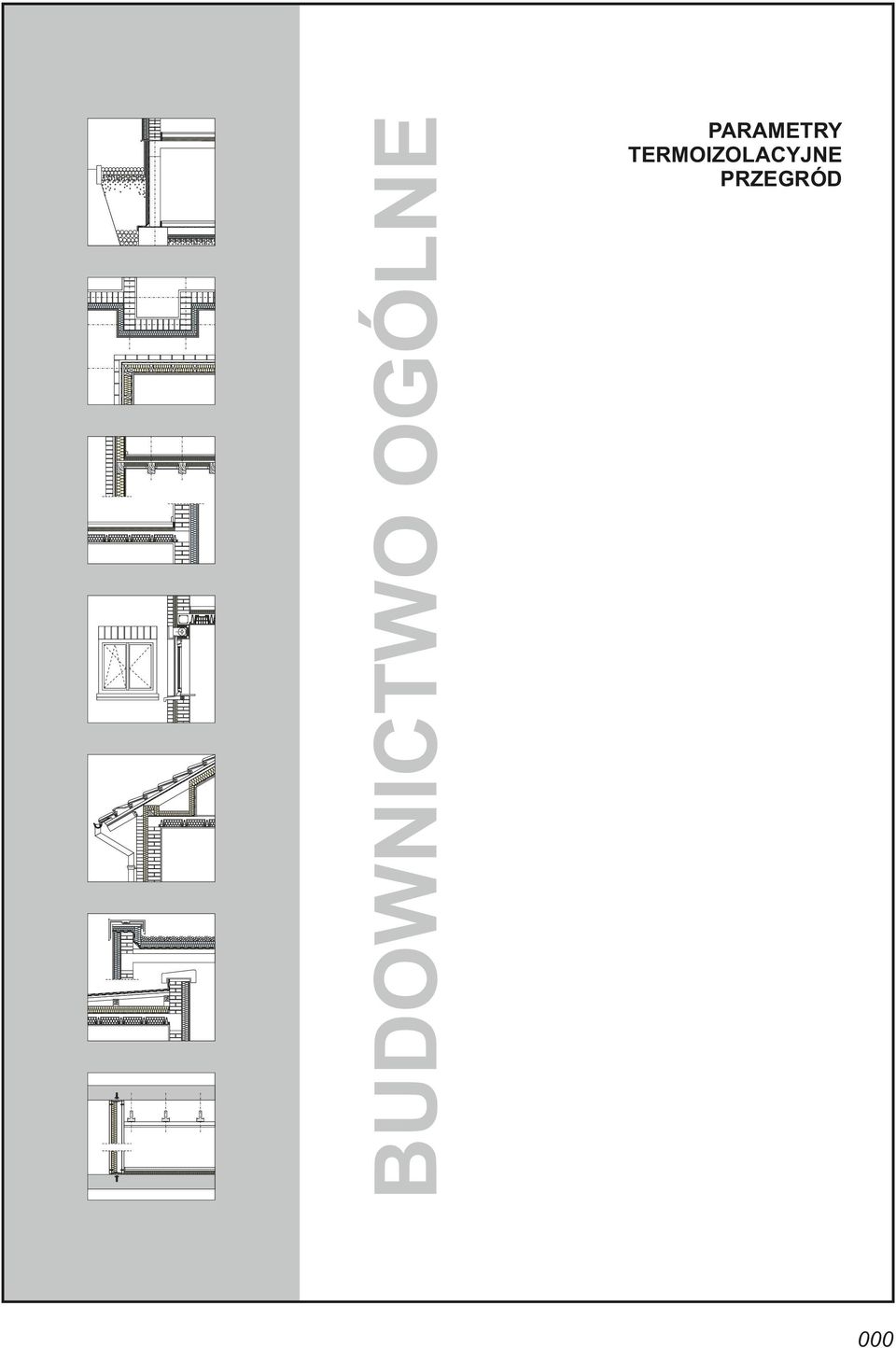

3 BUDOWNICTWO OGÓLNE PARAMETRY TERMOIZOLACYJNE PRZEGRÓD

4 PARAMETRY TERMOIZOLACYJNE PRZEGRÓD Zestawienie rozwiązań termoizolacyjnych wybranych przegród budynku spełniających obowiązujące przepisy oraz rozwiązań wysokoenergooszczędnych spełniających standardy budynków pasywnych. 1) W rozwiązaniach podłóg na gruncie jako zasadniczą warstwę termoizolacyjną zaleca się odporne na zawilgocenie płyty z polistyrenu ekstrudowanego XPS umieszczane pod żelbetową płytą podłogową. 2) Najprostszą technologią pozwalającą uzyskać wysokoenergooszczędne parametry dla ścian zewnętrznych jest metoda lekkamokra, określana też jako B.S.O. (bezspoinowy system dociepleń). Aby zminimalizować potrzebną grubość płyt termoizolacyjnych zalecane jest zastosowanie do wznoszenia murów konstrukcyjnych materiałów o możliwie wysokiej termoizolacyjności, a więc np. ceramiki poryzowanej lub betonu komórkowego oraz dodatkowe docieplenie betonowych wieńcy stropowych i nadproży. 3) Zalecanym rozwiązaniem termoizolacji połaci dachowych jest układ dwuwarstwowy, w którym wełna mineralna jest mocowana w przestrzeniach pomiędzy krokwiami oraz jako druga warstwa pomiędzy rusztem wsporczym dla opłytowania wnętrza z płyt gipsowokartonowych. 4) W stropodachach pełnych o tradycyjnym układzie warstw i w stropodachach dwudzielnych z przestrzenią wentylowaną podwyższone parametry termoizolacyjne przegrody uzyskuje się poprzez zastosowanie odpowiedniej grubości ocieplenia w układzie dwuwarstwowym. Wysokoenergooszczędne przegrody powinny być uzupełnione rozwiązaniami projektowymi zapobiegającymi tworzeniu się mostków termicznych: 1. Ocieplenie cokołu o parametrach zbliżonych do parametrów ocieplenia ścian zewnętrznych powyżej cokołu 2. Termoizolacja podłogi na gruncie wykonana pod płytą podłogową lub/oraz w warstwach podłogowych 3. Termoizolacja stropu nad piwnicą nieogrzewaną wykonana w warstwach podłogowych lub/oraz w suficie podwieszonym 4. Ościeżnice okienne umiejscowione w warstwie termoizolacyjnej ściany 5. Dodatkowe docieplenie wieńców stropowych, kompensujące obniżoną termoizolacyjność elementów konstrukcyjnych 6. Rozwiązanie okapu dachu zachowujące ciągłość termoizolacji na połączeniu ścian zewnętrznych i połaci dachowych 7. Rozwiązanie ścian szczytowych zachowujące ciągłość termoizolacji na połączeniu ścian zewnętrznych i połaci dachowych 8. Rozwiązanie attyki stropodachu zachowujące ciągłość termoizolacji na obrzeżu stropodachu 9. Różnego typu wsporniki na konstrukcjach nie tworzących mostków termicznych

5 Lp. Numer Dziennika Ustaw lub Polskiej Normy 1 z 2002 r. Dz.U. Nr 75, poz. 690, z 2003 r. Nr 33, poz. 270, z 2004 r. Nr 109, poz. 1156, z 2008 r. Nr 201, poz oraz z 2009 r. Nr 56, poz PNEN ISO 6946:2008 PNEN ISO 14683:2008 Mostki cieplne w budynkach. Liniowy przenikania ciepła. Metody uproszczone i wartości orientacyjne. PNEN ISO 10456:2009 Materiały i wyroby budowlane. Właściwości cieplnowilgotnościowe. Tabelaryczne wartości obliczeniowe. 5 PNEN 12524: PNB02403: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Komponenty budowlane i elementy budynku. Opór cieplny i przenikania ciepła. Metoda obliczania. 2 3 Tytuł PNEN ISO 13788: PNB02025:2001 Materiały i wyroby budowlane. Właściwości cieplnowilgotnościowe. Tabelaryczne wartości obliczeniowe i procedury określania deklarowanych i obliczeniowych wartości cieplnych. Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. Cieplnowilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa. Metody obliczania. Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego. IZOLACYJNOŚĆ TERMICZNA podstawy prawne wybrane Rozporządzenia i Normy 0621

6 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona wewnętrzna RSi = 0,17 przenikania ciepła: 1) Wylewka betonowa 5 1, 0,050 2) Płyta żelbetowa 15 1,700 0,088 U = 0,39 3) Polistyren ekstrudowany XPS 8 0,035 2,286 4) Chudy beton 5 5) Warstwa żwirowa 15 [ W / (m2 K) ] Rse = 0,00 CAŁKOWITY OPÓR CIEPLNY RT = 2,59 grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona wewnętrzna przenikania ciepła: U = 0,10 [ W / (m2 K) ] opór cieplny warstwy R [ (m2 K) / W ] RSi = 0,17 1) Wylewka betonowa 5 1, 0,050 2) Wełna mineralna 5 0,040 1,250 3) Warstwa wyrównawcza z betonu 2 1, 0,020 4) Płyta żelbetowa 30 1,700 0,176 5) Polistyren ekstrudowany XPS 30 0,035 8,571 6) Chudy beton 5 7) Warstwa żwirowa 15 strona zewnętrzna Rse = 0,00 CAŁKOWITY OPÓR CIEPLNY RT = 10,24 U = 0,39 U=0,10 2 [ W / (m2 K) ] [ W / (m K) ] strona zewnętrzna warstwa przegrody opór cieplny warstwy 2 R [ (m K) / W ] PARAMETRY TERMOIZOLACYJNE DLA PODŁÓG NA GRUNCIE 0

7 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona zewnętrzna przenikania ciepła: 1) Tynk na siatce zbrojącej U = 0,29 3) Zaprawa klejowa [ W / (m2 K) ] RSe = 0,04 2) Styropian >0,5 8 0,040 2, >0,5 4) Pustaki z ceramiki poryzowanej 30 0,232 1,290* 5) Tynk mineralny 1,5 RSi = 0,13 CAŁKOWITY OPÓR CIEPLNY RT = 3,46 grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona zewnętrzna U = 0,10 [ W / (m2 K) ] 1) Tynk na siatce zbrojącej 2) Elewacyjne bloki styropianowe 3) Zaprawa klejowa 4) Bloczki z betonu komórkowego 5) Szczelina powietrzna 6) Płyta gipsowokartonowa RSe = 0,04 >0,5 30 0,040 7,500 >0,5 24 0,110** 2, ,180 1,25 0,230 0,054 RSi = 0,13 CAŁKOWITY OPÓR CIEPLNY RT = 10,09 2 [ W / (m K) ] opór cieplny warstwy R [ (m2 K) / W ] strona wewnętrzna U = 0,29 strona wewnętrzna warstwa przegrody przenikania ciepła: opór cieplny warstwy 2 R [ (m K) / W ] PARAMETRY TERMOIZOLACYJNE DLA ŚCIAN ZEWNĘTRZNYCH U=0,10 [ W / (m2 K) ] 0601

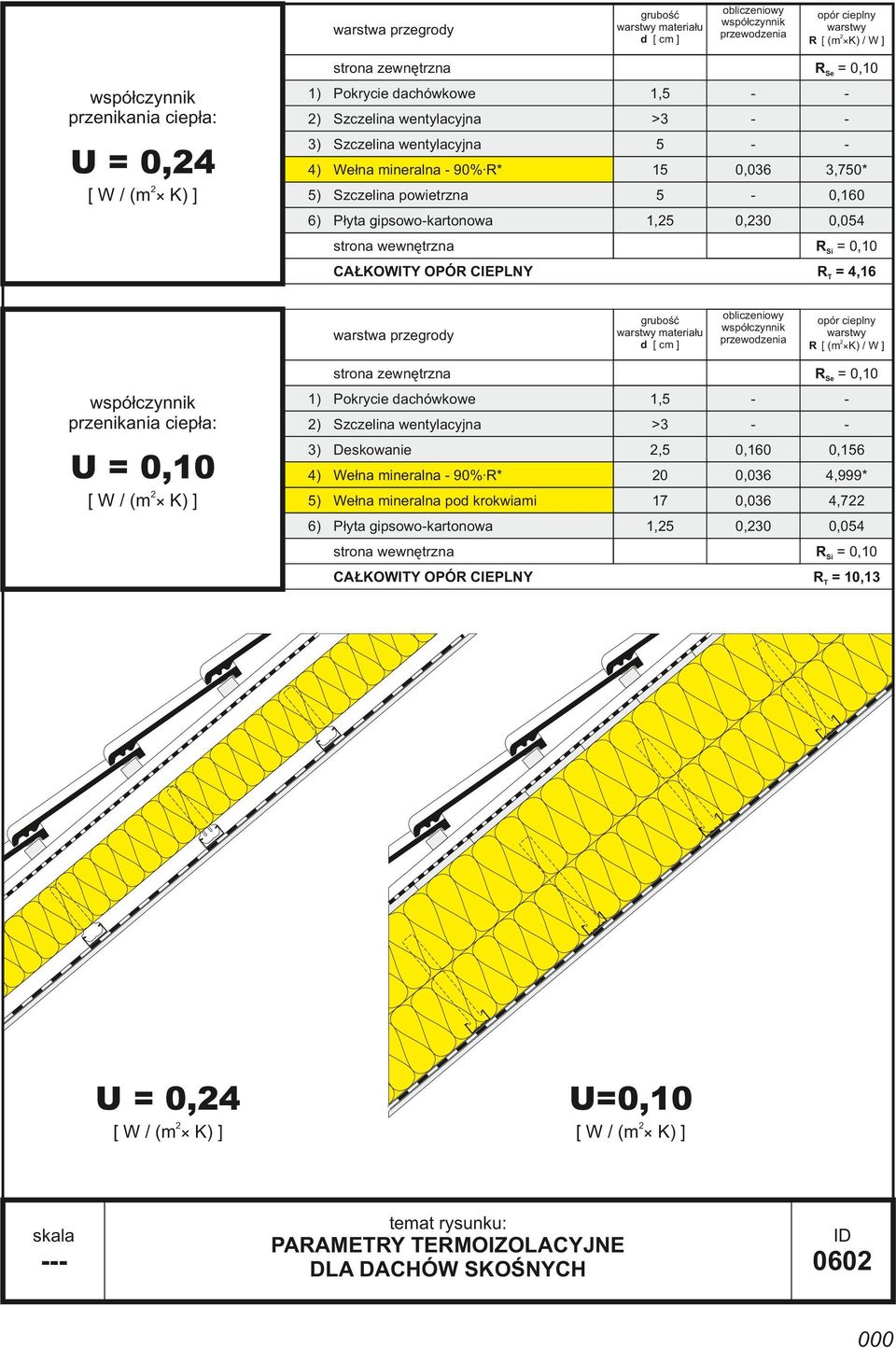

8 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona zewnętrzna przenikania ciepła: U = 0,24 [ W / (m2 K) ] RSe = 0,10 1) Pokrycie dachówkowe 1,5 2) Szczelina wentylacyjna >3 3) Szczelina wentylacyjna 5 4) Wełna mineralna 90% R* 15 0,036 3,750* 5 0,160 1,25 0,230 0,054 5) Szczelina powietrzna 6) Płyta gipsowokartonowa strona wewnętrzna RSi = 0,10 CAŁKOWITY OPÓR CIEPLNY RT = 4,16 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia 1,5 strona zewnętrzna przenikania ciepła: U = 0,10 2 [ W / (m K) ] opór cieplny warstwy R [ (m2 K) / W ] RSe = 0,10 1) Pokrycie dachówkowe 2) Szczelina wentylacyjna >3 3) Deskowanie 2,5 0,160 0,156 4) Wełna mineralna 90% R* 20 0,036 4,999* 5) Wełna mineralna pod krokwiami 17 0,036 4,722 1,25 0,230 6) Płyta gipsowokartonowa opór cieplny warstwy 2 R [ (m K) / W ] 0,054 strona wewnętrzna RSi = 0,10 CAŁKOWITY OPÓR CIEPLNY RT = 10,13 U = 0,24 U=0,10 [ W / (m2 K) ] [ W / (m2 K) ] PARAMETRY TERMOIZOLACYJNE DLA DACHÓW SKOŚNYCH 0602

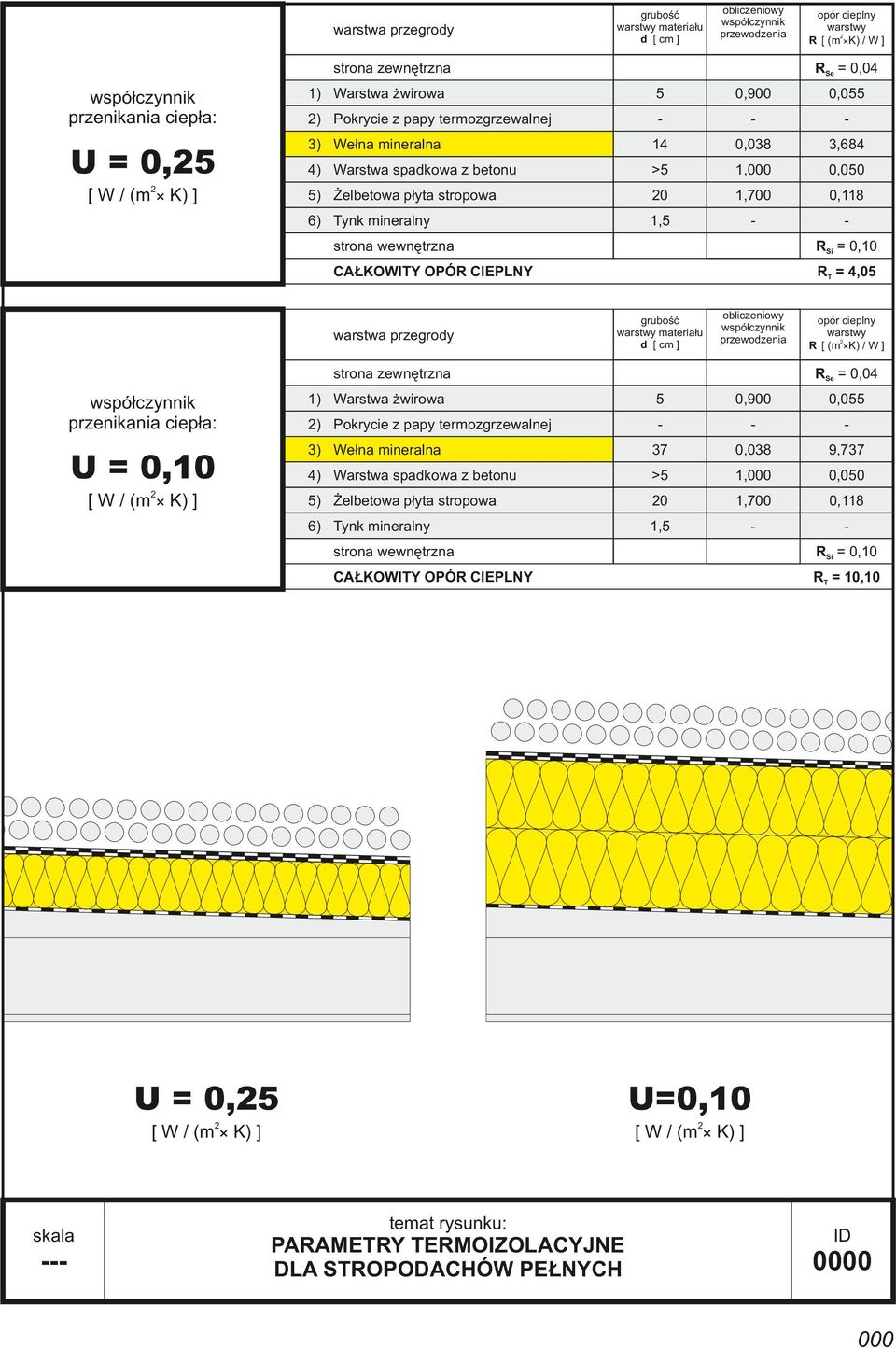

9 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona zewnętrzna przenikania ciepła: U = 0,25 2 [ W / (m K) ] RSe = 0,04 1) Warstwa żwirowa 5 0,900 0,055 2) Pokrycie z papy termozgrzewalnej 3) Wełna mineralna 14 0,038 3,684 4) Warstwa spadkowa z betonu >5 1, 0,050 5) Żelbetowa płyta stropowa 20 1,700 0,118 6) Tynk mineralny 1,5 strona wewnętrzna RSi = 0,10 CAŁKOWITY OPÓR CIEPLNY RT = 4,05 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia 5 0,900 strona zewnętrzna 1) Warstwa żwirowa przenikania ciepła: 2) Pokrycie z papy termozgrzewalnej U = 0,10 2 [ W / (m K) ] opór cieplny warstwy 2 R [ (m K) / W ] opór cieplny warstwy R [ (m2 K) / W ] RSe = 0,04 0,055 3) Wełna mineralna 37 0,038 9,737 4) Warstwa spadkowa z betonu >5 1, 0,050 5) Żelbetowa płyta stropowa 20 1,700 0,118 6) Tynk mineralny 1,5 strona wewnętrzna RSi = 0,10 CAŁKOWITY OPÓR CIEPLNY RT = 10,10 U = 0,25 U=0,10 [ W / (m2 K) ] [ W / (m2 K) ] PARAMETRY TERMOIZOLACYJNE DLA STROPODACHÓW PEŁNYCH 0

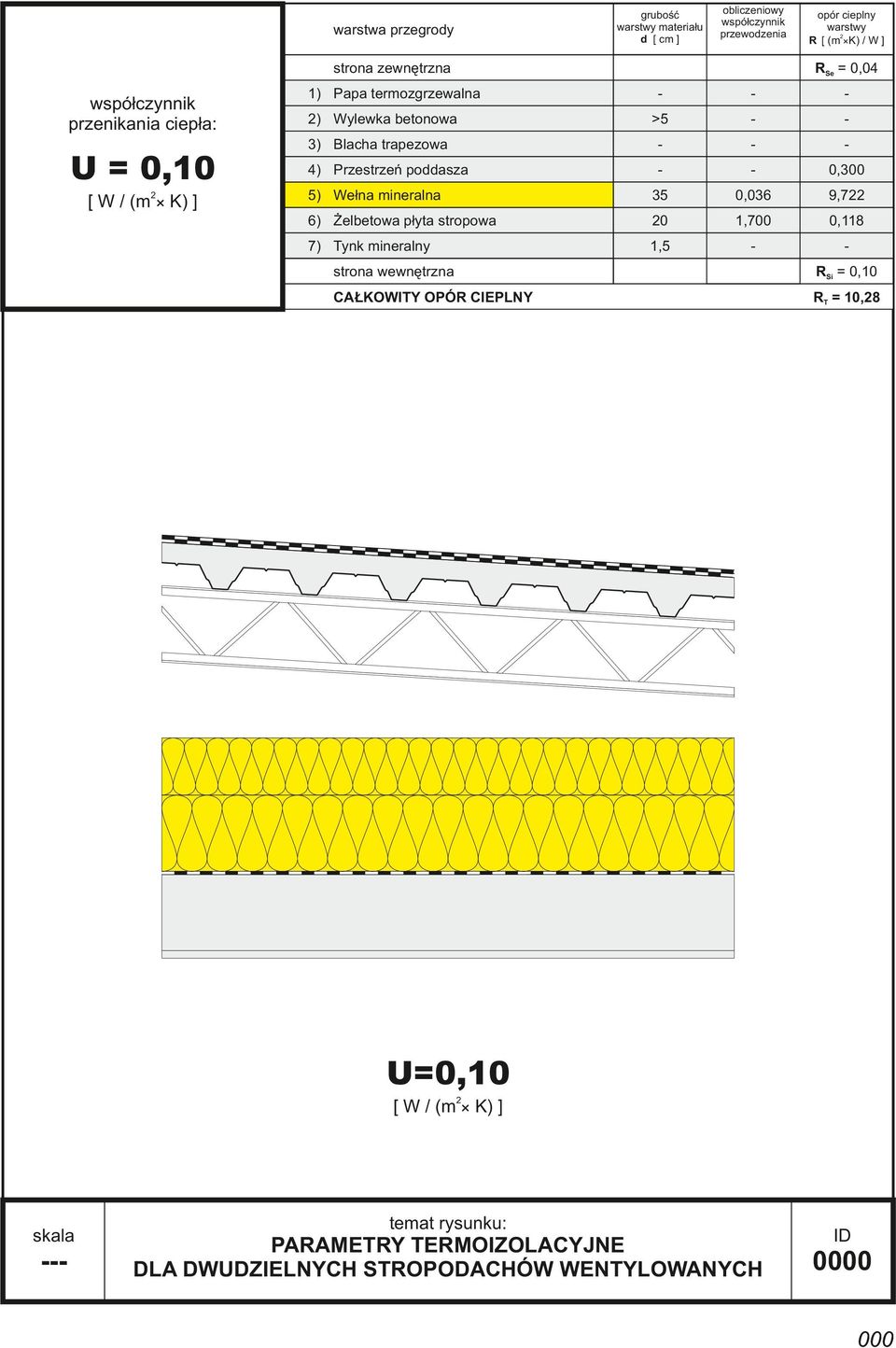

10 warstwa przegrody grubość warstwy materiału d [ cm ] obliczeniowy przewodzenia strona zewnętrzna przenikania ciepła: U = 0,10 [ W / (m2 K) ] 1) Papa termozgrzewalna opór cieplny warstwy 2 R [ (m K) / W ] RSe = 0,04 >5 3) Blacha trapezowa 4) Przestrzeń poddasza 0,300 5) Wełna mineralna 35 0,036 9,722 6) Żelbetowa płyta stropowa 20 1,700 0,118 7) Tynk mineralny 1,5 2) Wylewka betonowa strona wewnętrzna RSi = 0,10 CAŁKOWITY OPÓR CIEPLNY RT = 10,28 U=0,10 [ W / (m2 K) ] PARAMETRY TERMOIZOLACYJNE DLA DWUDZIELNYCH STROPODACHÓW WENTYLOWANYCH 0

11 DETALE PROJEKTOWE ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ

12 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ W przypadku zastosowania w projekcie budynku skomplikowanych rozwiązań technologicznomateriałowych, w celu jednoznacznego określenia rozwiązań projektowych, projektant powinien opracować detale architektonicznobudowlane pokazujące rozwiązania wszystkich charakterystycznych styków i węzłów budynku. Przykładem takiego skomplikowanego rozwiązania technologicznomateriałowego jest wielokondygnacyjny budynek o szkieletowej konstrukcji żelbetowej ze ścianami wypełniającymi z ceramiki poryzowanej i ścianami osłonowymi z cegły klinkierowej. Zestaw najważniejszych, charakterystycznych detali architektonicznobudowlanych jest dla takiego budynku następujący: 1) Rozwiązanie strefy cokołowej budynku, t.j. połączenia ścian piwnicznych ze ścianami kondygnacji nadziemnych z uwzględnieniem przebiegu izolacji, podparcia ściany osłonowej, nawiewu do szczeliny wentylacyjnej i jej zabezpieczenia przeciwwodnego. 2) Rozwiązanie ściany zewnętrznej w obrębie wieńca stropu międzykondygnacyjnego, z uwzględnieniem dylatacji powierzchniowych, podparcia ściany osłonowej, nawiewu do szczeliny wentylacyjnej i jej zabezpieczenia przeciwwodnego. 3) Rozwiązanie ściany zewnętrznej w obrębie otworu okiennego, z uwzględnieniem rozwiązań zapobiegających powstawaniu mostków termicznych i pęknięć nadproży przedstawienie szczegółów w rzucie. 4) Rozwiązanie otworu okiennego w ścianie zewnętrznej, z uwzględnieniem szczegółów ściany osłonowej w strefie podokiennej oraz nadproża z zabezpieczeniem przeciwwodnym przedstawienie szczegółów w przekroju. 5) Rozwiązanie narożnika ściany zewnętrznej z uwzględnieniem pionowych dylatacji powierzchniowych ściany osłonowej przedstawienie szczegółów na rzucie. 6) Rozwiązanie połączeń ściany zewnętrznej ze ścianami wewnętrznymi przedstawienie szczegółów na rzucie. 7) Rozwiązanie połączenia ściany zewnętrznej ze stropodachem i jej zakończenia attyką, z uwzględnieniem przebiegu izolacji termicznych i przeciwwodnych przedstawienie szczegółów w przekroju. Jest to przykładowy zestaw detali projektowych, który w przypadku zastosowania innych rozwiązań architektonicznobudowlanych należy odpowiednio zmodyfikować i dostosować (np. podłoga na gruncie, dach skośny, itp.).

13 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ UMIEJSCOWIENIE DETALI BUDYNKU NA RZUCIE I PRZEKROJU 0118

14 Element mocujący kątownik do konstrukcji ściany kątownik podpierający ścianę osłonową Zabezpieczenie ściany wypełniajacej szkieletowa konstrukcja żelbetowa ze ścianami wypełniającymi z ceramiki poryzowanej Rama drewniana ułatwiająca osadzenie okna w ścianie szczelinowej ościeża okienne z ramą drewnianą zamykajacą szczelinę ściany trójwarstwowej ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ SZCZEGÓŁY ROZWIĄZAŃ TECHNOLOGICZNYCH 0119

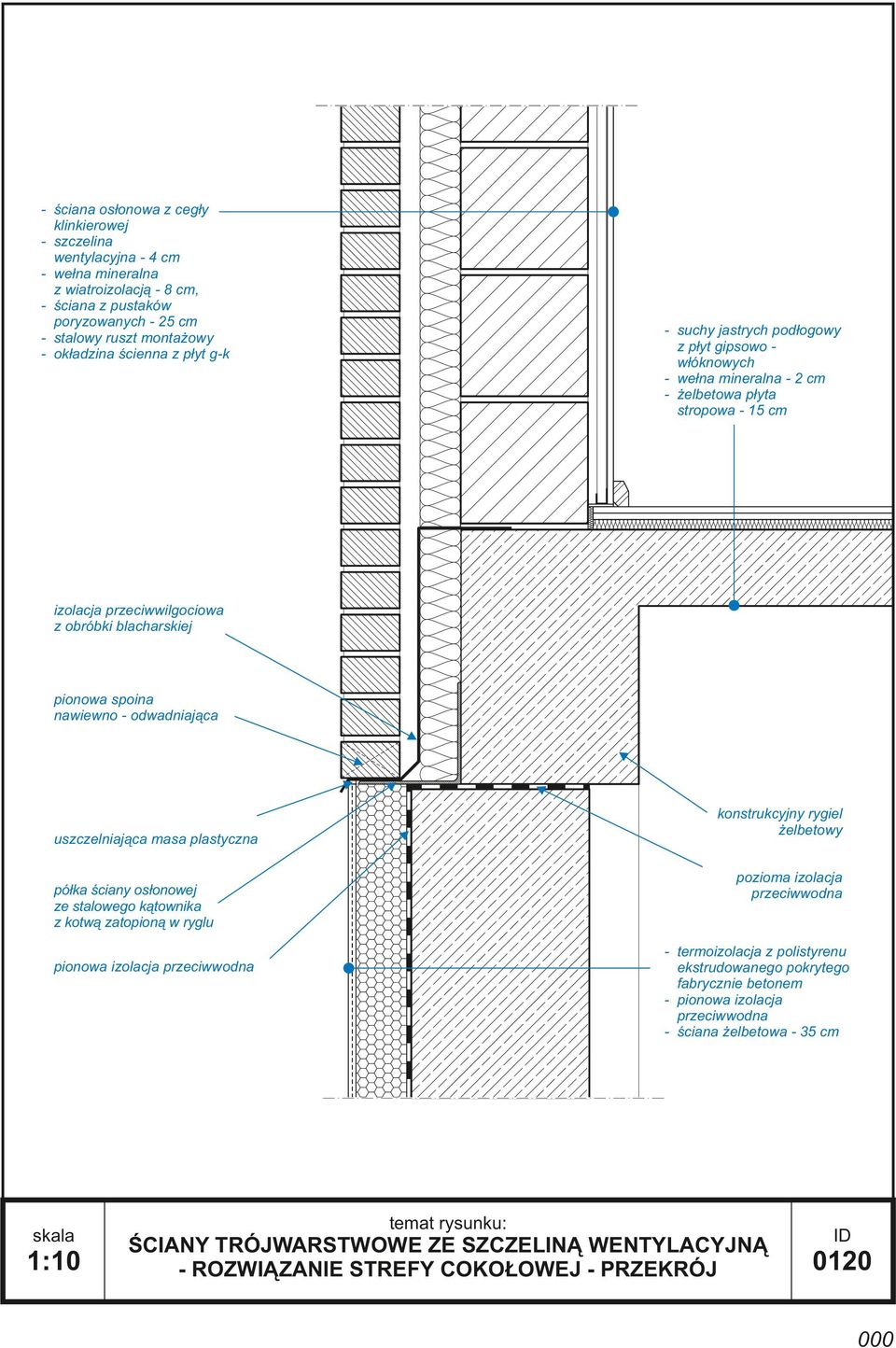

15 ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm, ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy okładzina ścienna z płyt gk suchy jastrych podłogowy z płyt gipsowo włóknowych wełna mineralna 2 cm żelbetowa płyta stropowa 15 cm izolacja przeciwwilgociowa z obróbki blacharskiej pionowa spoina nawiewno odwadniająca konstrukcyjny rygiel żelbetowy uszczelniająca masa plastyczna pozioma izolacja przeciwwodna półka ściany osłonowej ze stalowego kątownika z kotwą zatopioną w ryglu termoizolacja z polistyrenu ekstrudowanego pokrytego fabrycznie betonem pionowa izolacja przeciwwodna ściana żelbetowa 35 cm pionowa izolacja przeciwwodna 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE STREFY COKOŁOWEJ PRZEKRÓJ 0120

16 ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm, ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy okładzina ścienna z płyt gk suchy jastrych podłogowy z płyt gipsowo włóknowych wełna mineralna 2 cm żelbetowa płyta stropowa 15 cm stalowy ruszt montażowy okładzina sufitowa z płyt gk izolacja przeciwwilgociowa z obróbki blacharskiej półka ściany osłonowej ze stalowego kątownika z kotwą zatopioną w ryglu pionowa spoina nawiewno odwadniająca masa plastyczna taśma dylatacyjna z wełny mineralnej pionowa spoina wentylacyjna konstrukcyjny rygiel żelbetowy para kątowników stężających ścianę wypełniającą z ryglem masa plastyczna taśma dylatacyjna z wełny mineralnej sznur uszczelniający 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE POŁĄCZENIA ZE STROPEM PRZEKRÓJ 0121

17 ściana osłonowa z cegły klinkierowej zakończona węgarkiem rama montażowa z drewna impregnowanego zbrojenia kratownicowe w spoinach poziomych ściany podparapetowej spoina wentylacyjna uszczelnienie taśmą dylatacyjną z wełny mineralnej, sznurem uszczelniającym i masą plastyczną obrys parapetu wątek sąsiednich warstw obrys parapetu 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE OTWORU OKIENNEGO RZUT 0122

18 izolacja przeciwwilgociowa z obróbki blacharskiej pionowa spoina nawiewno odwadniająca masa plastyczna taśma dylatacyjna z wełny mineralnej żelbetowy rygiel ze stropem półka ściany osłonowej ze stalowego kątownika z kotwą zatopioną w ryglu pionowa spoina wentylacyjna para kątowników stężających ścianę wypełniającą z ryglem pionowa spoina nawiewno odwadniająca masa plastyczna taśma dylatacyjna z wełny mineralnej izolacja przeciwwilgociowa z obróbki blacharskiej sznur uszczelniający nadproże z cegieł ustawionych na rąb systemowe nadproże otworu w ścianie wypełniającej półka pasa nadprożowego ze stalowego kątownika rama montażowa z drewna impregnowanego ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy poszycie z płyt gk obróbka blacharska parapetu zbrojenia kratownicowe w spoinach poziomych pionowa spoina wentylacyjna 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE OTWORU OKIENNEGO PRZEKRÓJ 0123

19 masa plastyczna sznur uszczelniający taśma dylatacyjna z wełny mineralnej sznur uszczelniający masa plastyczna taśma dylatacyjna z wełny mineralnej połączenie płyt g k masą plastyczną ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm, ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy okładzina ścienna z płyt gk 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE NAROŻNIKA RZUT 0124

20 słup żelbetowy masa plastyczna połączenie płyt g k masą plastyczną sznur uszczelniający taśma dylatacyjna z wełny mineralnej taśma dylatacyjna z wełny mineralnej ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy poszycie z płyt gk sznur uszczelniający masa plastyczna 1:10 ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ POŁĄCZENIA ZE ŚCIANAMI WEWNĘTRZNYMI RZUT 0125

21 obróbka blacharska zwieńczenia attyki drewniane łaty montażowe zwieńczenia attyki obudowa zwieńczenia attyki z łat drewnianych i płyty OSB/3 obróbka blacharska mocująca izolacje pionowa spoina wentylacyjna termoizolacja z polistyrenu ekstrudowanego kotwy łat montażowych hydroizolacja z papy termozgrzewalnej izolacja przeciwwilgociowa z obróbki blacharskiej pionowa spoina nawiewno odwadniająca masa plastyczna okładzina ścienna i sufitowa z płyt gk na stalowym ruszcie montażowym taśma dylatacyjna z wełny mineralnej żelbetowy rygiel ze stropem pionowa spoina wentylacyjna półka ściany osłonowej ze stalowego kątownika z kotwą zatopioną w ryglu ściana osłonowa z cegły klinkierowej szczelina wentylacyjna 4 cm wełna mineralna z wiatroizolacją 8 cm ściana z pustaków poryzowanych 25 cm stalowy ruszt montażowy poszycie z płyt gk 1:10 para kątowników stężających ścianę wypełniającą z ryglem masa plastyczna, sznur uszczelniajścy taśma dylatacyjna z wełny mineralnej ŚCIANY TRÓJWARSTWOWE ZE SZCZELINĄ WENTYLACYJNĄ ROZWIĄZANIE ATTYKI STROPODACHU PRZEKRÓJ 0126

22 BUDYNEK BIUROWY O UKŁADZIE LINIOWYM

23 BUDYNEK BIUROWY O UKŁADZIE LINIOWYM Zamieszczona koncepcja budynku biurowego o układzie liniowym opiera się na typowych i powtarzalnych rozwiązaniach projektowych wynikających z obowiązujących przepisów i uwarunkowań funkcjonalnych. Koncepcja ta nie posiada rozwiązanej architektury a elewacja jest pokazana jedynie schematycznym obrysem bez stolarki okiennej i innych elementów wpływających na wyraz architektoniczny. Przedstawiony przykład budynku biurowego o układzie liniowym posiada rozwiązania projektowe zdeterminowane przez następujące czynniki: 1) Rozstaw w osiach głównych elementów konstrukcyjnych w kierunku poprzecznym o rozstawie 3 x 5,40 m pozwala w podziemnej kondygnacji parkingowej na uzyskanie właściwej głębokości stanowisk parkingowych w układzie prostopadłym do drogi przejazdowej. 2) Rozstaw w osiach głównych elementów konstrukcyjnych w kierunku podłużnym o rozstawie 8,10 m pozwala w kondygnacji garażowej na umieszczenie pomiędzy słupami 3 stanowisk postojowych prostopadłych do drogi przejazdowej. 3) Dwukierunkowa droga przejazdowa o szerokości w osiach 6,50 m i drugi rząd prostopadłych stanowisk parkingowych o szerokości w osiach 5,40 m jest odłożony poza obrys budynku w jego części nadziemnej. 4) Pochylnie wjazdowe i wyjazdowe z parkingu zostały umieszczone w środkowym trakcie na osi podłużnej budynku. W praktyce usytuowanie wjazdów na parking jest uzależnione od uwarunkowań konkretnej lokalizacji budynku. 5) W części nadziemnej budynku szerokość traktu wynosząca 5,4 m pozwala na właściwe doświetlenie światłem dziennym całej głębokości pomieszczeń biurowych. 6) Szerokość traktu środkowego wynosząca 5,4 m pozwala na rozwiązanie trzonu komunikacji pionowej z dwubiegowymi klatkami schodowymi i przylegającymi do nich szachtami instalacyjnymi. 7) Rozwiązania węzłów sanitarnych mogą być modyfikowane w zależności od sposobu aranżacji przestrzeni biurowej i ilości najemców podział przestrzeni do wynajęcia na dwoje, czworo lub większą ilość najemców na jedną kondygnację. 8) Długość budynku jest zdeterminowana dopuszczalną długością drogi ewakuacyjnej od najdalszego miejsca w którym może przebywać człowiek do wyjścia ewakuacyjnego na drogę ewakuacyjną lub do innej strefy pożarowej. 9) Ze względu na długość budynku ważny element układu konstrukcyjnego stanowią poprzeczne dylatacje konstrukcyjne. 10) Wysokość budynku jest ograniczona ze względu na wielkość stref pożarowych oraz ilość pionów windowych obsługujących użytkowników budynku.

24 1:350 BUDYNEK BIUROWY LINIOWY RZUT PARTERU UWAGA : budynek nie posiada rozmieszczenia otworów okiennych i projektu elewacji 5 RZUT PARTERU 0 A m A

25 1:350 BUDYNEK BIUROWY LINIOWY RZUT KONDYGNACJI POWTARZALNEJ UWAGA : budynek nie posiada rozmieszczenia otworów okiennych i projektu elewacji 5 RZUT KONDYGNACJI POWTARZALNEJ 0 A m A

26 1:100 NAJEMCA 2 NAJEMCA 1 LOBBY WINDOWE BUDYNEK BIUROWY LINIOWY MODUŁOWA ARANŻACJA POMIESZCZEŃ UKŁAD KOMÓRKOWY 0743

27 1:100 BUDYNEK BIUROWY LINIOWY MODUŁOWA ARANŻACJA POMIESZCZEŃ UKŁAD OPEN SPACE NAJEMCA 2 NAJEMCA 1 LOBBY WINDOWE 0744

28 1:100 BUDYNEK BIUROWY LINIOWY SCHEMAT PRZEKROJU Z ROZKŁADEM NASŁONECZNIENIA POMIESZCZEŃ 0746

29 zarys części nadziemnej budynku 555 (min. 500) 375 (min. 340) 600 (min. 570) LOBBY WINDOWE POMIESZCZENIE TECHNICZNE 1:100 BUDYNEK BIUROWY LINIOWY MODUŁOWE ROZPLANOWANIE STANOWISK POSTOJOWYCH PARKINGU PODZIEMNEGO 0745

30 1:350 BUDYNEK BIUROWY LINIOWY RZUT PARKINGU PODZIEMNEGO 0582 A UWAGA : budynek nie posiada rozmieszczenia otworów okiennych i projektu elewacji usytuowanie i parametry rampy wjazdowej do garażu są zależne od warunków lokalnych 0 ilość miejsc postojowych : 94 RZUT PARKINGU PODZIEMNEGO 45 m A

31 1:350 BUDYNEK BIUROWY LINIOWY RZUT KONDYGNACJI TECHNICZNEJ UWAGA : budynek nie posiada rozmieszczenia otworów okiennych i projektu elewacji 5 RZUT KONDYGNACJI TECHNICZNEJ 0 A m A

32 1:350 BUDYNEK BIUROWY LINIOWY PRZEKRÓJ AA UWAGA : budynek nie posiada rozmieszczenia otworów okiennych i projektu elewacji usytuowanie i parametry rampy wjazdowej do garażu są zależne od warunków lokalnych 0 PRZEKRÓJ AA 45 m
