Przedmiar robót DEMONTAś SIEDZISK NA TRYBUNIE PÓŁNOCNEJ STADIONU L.A. UNII TARNÓW

Transkrypt

1 Przedmiar robót DEMONTAś SIEDZISK NA TRYBUNIE PÓŁNOCNEJ STADIONU L.A. UNII TARNÓW Obiekt Kod CPV Budowa Inwestor Biuro kosztorysowe Roboty renowacyjne TARNÓW UL. CZERWONA TARNOWSKI OŚRODEK SPORTU I REKREACJI TARNÓW UL. TRAUGUTTA 5A USŁUGI PROJEKTOWE MGR INś JERZY FIDOWICZ Sporządził JERZY FIDOWIICZ TARNÓW KWIECIEŃ 2014 "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoŝa 50

2 Załącznik Strona 2/9 CHARAKTERYSTYKA OBIEKTU I ROBÓT Przewiduje się wykonanie demontaŝu siedzisk na wale trybuny północnej stadionu L.A Unii Tarnów Zakres robót obejmuje: - pocięcie, demontaŝ, wywóz i utylizację profili ławkowych PCV w ilości ok t - demontaŝ słupków podpór betonowych siedzisk - 392szt - demontaŝ obrzeŝy trawnikowych 6x20cm w ilości 535.5mb - demontaŝ krawęŝników drogowych 20x30cm w ilości 233.5mb - wywóz i utylizacja gruzu betonowego m3 - zasypanie ubytków po demontowanych elementach słupków piaskiem m3 - zasypanie ubytków po demontowanym krawęŝniku na koronie wału - ziemią z wykopu rowka - transport taczkami - darniowanie otworów po słupkach 20x30cm szt wykopanie rowka 40x30cm pod krawęŝnik u podstawy wału mb - wykonanie ławy betonowej z oporem pod krawęŝnik drogowy 20x30cm m3 - montaŝ odzyskanego krawęŝnika 20x30cm wzdłuŝ podstawy mb - plantowanie skarpy po wykonanych robotach.

3 Tabela przedmiaru robót Strona 3/9 Nr Podstawa Opis robót Jm Ilość 1 KNR /01 2 KNR /01 3 KNR /08 4 KNR /01 5 KNR /05 6 KNR /01 7 KNR /11 8 KNR /12 9 KNR /11 10 KNR /12 11 KNR /06 12 KNR /04 13 KNR /04 14 KNR /01 15 KNR /01 DEMONTAś ISTNIEJĄCYCH SIEDZISK TRYBUNY NA WALE STADIONU I ROZEBRANIE ELEM. BETONOWYCH P.A. Przecinanie poprzeczne palnikiem ceowników i dwuteowników o normalnych wysokościach do 120mm Przyjęto cięcie co 1.50mb w 7 rzędach wszystkich łączników profili siedziska ( )x7/1.50 P.A. DemontaŜ balustrad schodowych i balkonowych oraz konstrukcji schodów i świetlików stalowych szt 336,00 razem szt 336,00 Przyjęto cięcie co 1.50mb w 7 rzędach wszystkich profili siedziska ( )x7/1.50 szt 336,00 razem szt 336,00 P.A. Rozebranie słupków do znaków WYJĘCIE PODPÓR SIEDZISK I USTAWIENIE NA PODESTACH 52x7+28 szt 392,00 razem szt 392,00 Rozebranie obrzeŝy o wymiarach 6x20cm, na podsypce piaskowej ( )x7+1.50x7x3 m 535,50 razem m 535,50 Rozebranie krawęŝników wtopionych o wymiarach 12x25cm, na podsypce cementowo-piaskowej R=2,00 M=2,00 S=2,00 od strony CSM x m 26,70 trybuna dół ( )+1.50x3 m 76,50 trybuna góra ( )+1.50x3 m 76,50 przy budce sędziów x2+0.75x( ) m 53,80 razem m 233,50 Rozbiórka elementów konstrukcji betonowych niezbrojonych o grubości do 15cm UZUPEŁNIENIA W PODŁOśU 0.20x7.50x x0.15 m3 0,38 razem m3 0,38 P.A. Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi na odległość do 1km WYWÓZ I UTYLIZACJA tony PROFILI PCV. Przyjęto cięzar profili siedziska 2kg/mb ( )x7x3x0.5x0.06x0.052 m3 2,36 razem m3 2,36 P.A. Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi - na kaŝdy następny 1km ponad 1km WYWÓZ I UTYLIZACJA PROFILI PCV (Krotność= 9) m3 2,36 Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi na odległość do 1km WYWÓZ I UTYLIZACJA GRUZU BETONOWEGO Słupki siedzisk 392x0.25x0.06x0.80 m3 4,70 ObrzeŜa 535.5x0.20x0.06 m3 6,43 KraweŜniki ( )x0.20x0.30 m3 8,68 Beton 0.38 m3 0,38 razem m3 20,19 Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi - na kaŝdy następny 1km ponad 1km WYWÓZ I UTYLIZACJA GRUZU BETONOWEGO (Krotność= 9) m3 20,19 WYKONANIE WZMOCNIENIA PODSTAWY WAŁU, DARNIOWANIE, PLANTOWANIE Rowki w gruncie kategorii III-IV o wymiarach 30x40cm pod krawęŝniki i ławy krawęŝnikowe ROWEK POD KRAWĘśNIK U PODSTAWY WAŁU 7.50+( x3) m 88,80 razem m 88,80 Ława betonowa z oporem pod krawęŝniki 88.80x(0.35x x x0.15) m3 5,55 razem m3 5,55 KrawęŜniki betonowe o wymiarach 20x30cm wystające na podsypce cementowo-piaskowej KRAWĘZNIK Z ODZYSKU m 88,80 P.A. Ręczne zasypywanie wykopów ze skarpami z przerzutem na odległość do 3m w gruncie kategorii I-III ZASYPANIE DZIUR PO USUNIĘTYCH FUNDAMENTACH, PODPORACH, KRAWĘśNIKACH otwory słupków (28+52x7)x0.25x0.10x0.50 m3 4,90 rowek krawęŝnika korony wału 88.80x0.20x0.15 m3 2,66 razem m3 7,56 Odspajanie i przewóz taczkami gruntu kategorii I-II na odległość do 10m GRUNT Z WYKOPU ROWKA

4 Tabela przedmiaru robót Strona 4/9 Nr Podstawa Opis robót Jm Ilość 16 KNR /05 Dodatki za kaŝde 10m odległości przewozu lub za kaŝdy 1m róŝnicy wysokości terenu przy przewozach pod górę gruntu kategorii I-II R=2 (Krotność= 2) m3 2,66 m3 2,66 17 KNR 2-31 Naprawy darniowania skarp pełne z humusowaniem 1405/02 (28+52x7)x0.30x0.20 m2 23,52 razem m2 23,52 18 Kalkulacja DOWÓZ 5.0 M3 PIASKU DO ZASYPU OTWORÓW W WALE indywidualna kpl. 1,00 19 KNR /01 20 KNR /05 21 KNR /08 Odspajanie i przewóz taczkami gruntu kategorii I-II na odległość do 10m ZASYP OTWORÓW PO SŁUPKACH PIASKIEM Z DOWOZU (28+52x7)x0.25x0.10x0.50 m3 4,90 razem m3 4,90 Dodatki za kaŝde 10m odległości przewozu lub za kaŝdy 1m róŝnicy wysokości terenu przy przewozach pod górę gruntu kategorii I-II R=2 (Krotność= 4) m3 4,90 Roboty wstępne i przygotowawcze - plantowanie (niwelowanie) terenu ze ścięciem wypukłości do 10cm, w gruncie kategorii I-II przyjęto 88.0x( )+50 m2 226,00 razem m2 226,00

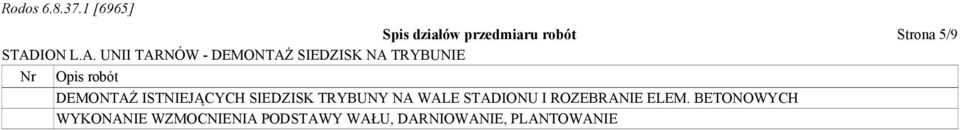

5 Spis działów przedmiaru robót Strona 5/9 Nr Opis robót DEMONTAś ISTNIEJĄCYCH SIEDZISK TRYBUNY NA WALE STADIONU I ROZEBRANIE ELEM. BETONOWYCH WYKONANIE WZMOCNIENIA PODSTAWY WAŁU, DARNIOWANIE, PLANTOWANIE

6 Zestawienie robocizny Strona 6/9 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarze gr.ii r-g 23,75 2 Brukarze gr.ii r-g 10,24 3 Brukarze gr.iii r-g 10,24 4 Robotnicy gr.i r-g 104,43 5 Robotnicy gr.ii r-g 436,52 6 Spawacze gr.ii r-g 36,96 Razem 622,14

7 Zestawienie materiałów Strona 7/9 Lp Nazwa Jm Ilość Cena Wartość 1 Acetylen techniczny rozpuszczony kg 16,80 2 Beton zwykły m3 5,77 3 Cement portlandzki zwykły 35 bez dodatków t 0,44 4 Darń m2 24,23 5 Deski iglaste obrzynane kl.iii 25mm m3 0,22 6 Drewno opałowe m3 0,06 7 KrawęŜniki betonowe drogowe 20x30cm m 90,58 8 Piasek m3 7,67 9 Tlen techniczny spręŝony m3 40,32 10 Woda m3 3,03 11 Ziemia urodzajna (humus) m3 0,73 Razem Materiały pomocnicze Razem Materiały inwestora Razem

8 Zestawienie sprzętu Strona 8/9 Lp Nazwa Jm Ilość Cena Wartość 1 Samochód samowyładowczy 5t m-g 17,33 Razem 17,33

9 Dostawy inwestora Strona 9/9 Lp Wyszczególnienie Jm Ilość Cena Wartość Materiały 1 KrawęŜniki betonowe drogowe 20x30cm m 90,58 Razem
