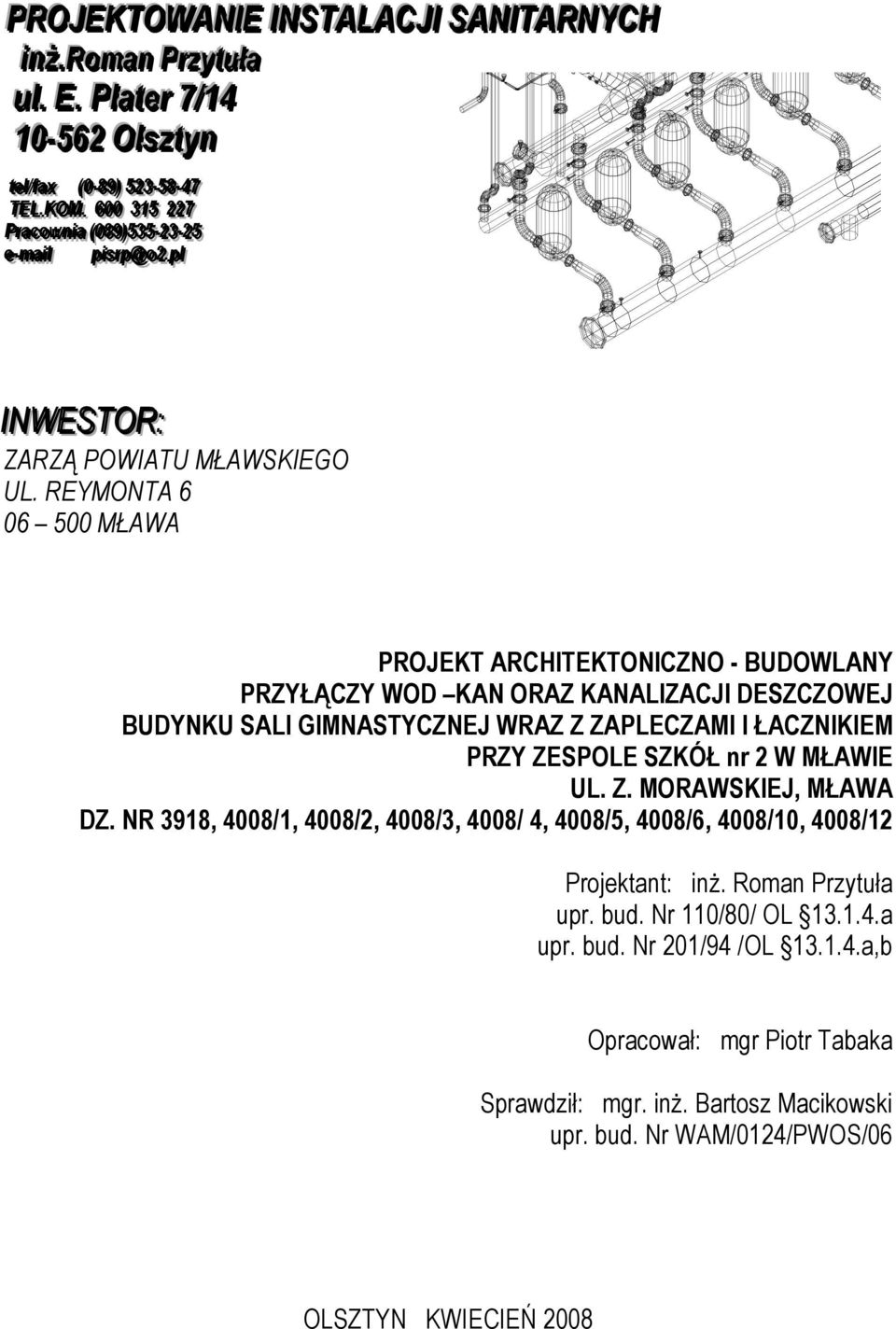

1 PROJEKTOWANIIE IINSTALACJII SANIITARNYCH inż. i.roman Prrzyttuł ła ull.. E.. Pllatterr 7// Ollszttyn tt tee ll l// / ff faa xx (( ( )) ) TT EE LL... KK OO MM PP r aa cc oo ww nn ii iaa (( ( )) ) ee -- -mm aa ii ill l pp ii iss r oo pp ll l IINWESTOR:: ZARZĄ POWIATU MŁAWSKIEGO UL. REYMONTA MŁAWA PROJEKT ARCHITEKTONICZNO - BUDOWLANY PRZYŁĄCZY WOD KAN ORAZ KANALIZACJI DESZCZOWEJ BUDYNKU SALI GIMNASTYCZNEJ WRAZ Z ZAPLECZAMI I ŁACZNIKIEM PRZY ZESPOLE SZKÓŁ nr 2 W MŁAWIE UL. Z. MORAWSKIEJ, MŁAWA DZ. NR 3918, 4008/1, 4008/2, 4008/3, 4008/ 4, 4008/5, 4008/6, 4008/10, 4008/12 Projektant: inż. Roman Przytuła upr. bud. Nr 110/80/ OL a upr. bud. Nr 201/94 /OL a,b Opracował: mgr Piotr Tabaka Sprawdził: mgr. inż. Bartosz Macikowski upr. bud. Nr WAM/0124/PWOS/06 OLSZTYN KWIECIEŃ 2008

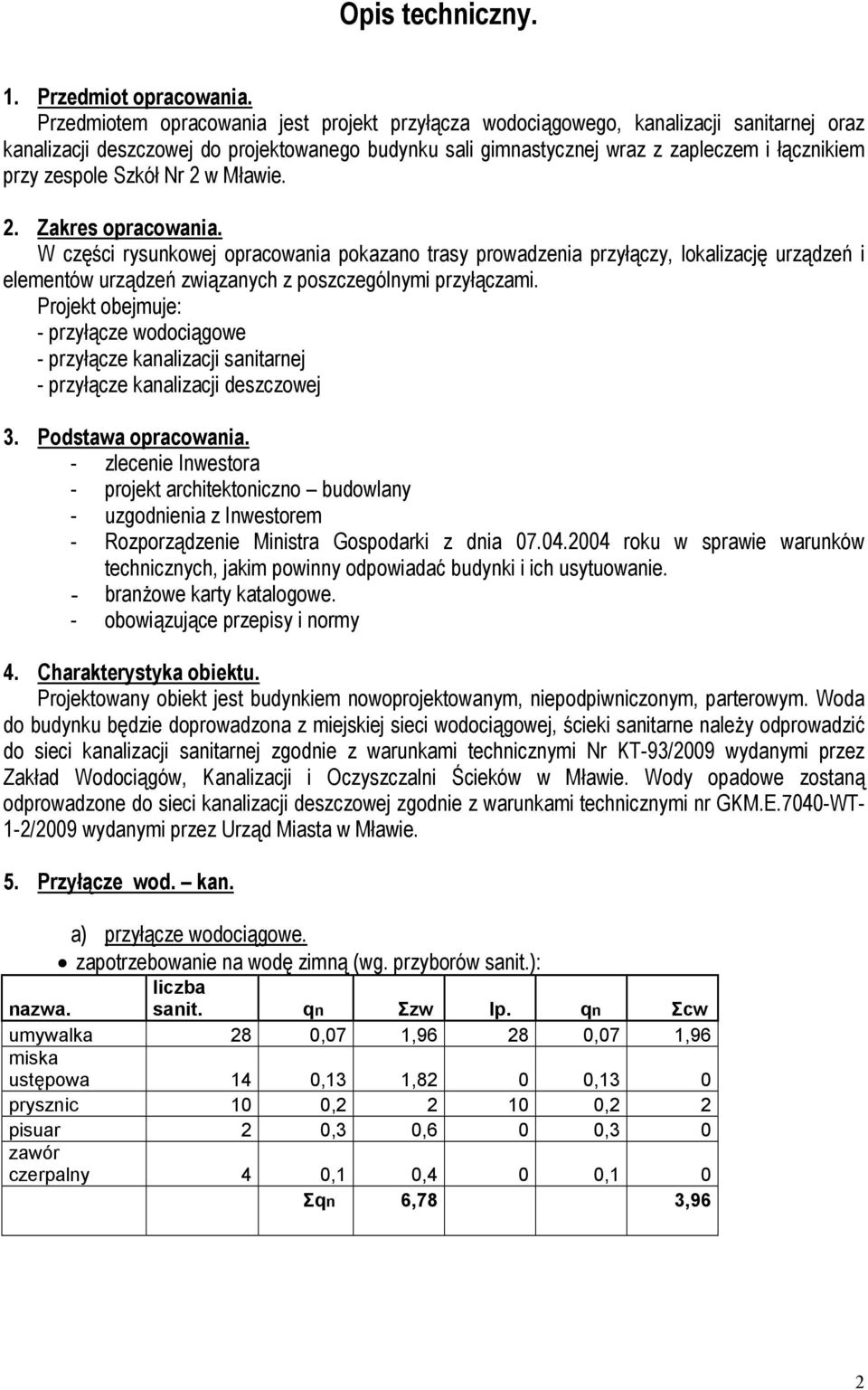

2 Opis techniczny. 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt przyłącza wodociągowego, kanalizacji sanitarnej oraz kanalizacji deszczowej do projektowanego budynku sali gimnastycznej wraz z zapleczem i łącznikiem przy zespole Szkół Nr 2 w Mławie. 2. Zakres opracowania. W części rysunkowej opracowania pokazano trasy prowadzenia przyłączy, lokalizację urządzeń i elementów urządzeń związanych z poszczególnymi przyłączami. Projekt obejmuje: - przyłącze wodociągowe - przyłącze kanalizacji sanitarnej - przyłącze kanalizacji deszczowej 3. Podstawa opracowania. - zlecenie Inwestora - projekt architektoniczno budowlany - uzgodnienia z Inwestorem - Rozporządzenie Ministra Gospodarki z dnia roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - branżowe karty katalogowe. - obowiązujące przepisy i normy 4. Charakterystyka obiektu. Projektowany obiekt jest budynkiem nowoprojektowanym, niepodpiwniczonym, parterowym. Woda do budynku będzie doprowadzona z miejskiej sieci wodociągowej, ścieki sanitarne należy odprowadzić do sieci kanalizacji sanitarnej zgodnie z warunkami technicznymi Nr KT-93/2009 wydanymi przez Zakład Wodociągów, Kanalizacji i Oczyszczalni Ścieków w Mławie. Wody opadowe zostaną odprowadzone do sieci kanalizacji deszczowej zgodnie z warunkami technicznymi nr GKM.E.7040-WT- 1-2/2009 wydanymi przez Urząd Miasta w Mławie. 5. Przyłącze wod. kan. a) przyłącze wodociągowe. zapotrzebowanie na wodę zimną (wg. przyborów sanit.): liczba nazwa. sanit. qn Σzw lp. qn Σcw umywalka 28 0,07 1, ,07 1,96 miska ustępowa 14 0,13 1,82 0 0,13 0 prysznic 10 0, ,2 2 pisuar 2 0,3 0,6 0 0,3 0 zawór czerpalny 4 0,1 0,4 0 0,1 0 Σqn 6,78 3,96 2

3 Według normy PN 92 / B przyjęto wzór : q=0,698(σq n ) 0, 5-0,12 = 0,698(10,74) 0, 5-0,12=2,17 zapotrzebowanie wody na cele ppoż. wewnętrzne 2 hydranty wewnętrzne ppoż. Dn 25 z wężem półsztywnym ( 1 hydrant - 1 dm 3 /s) q w. = 2dm 3 /s = 2dm 3 /s x 3,6 = 7,2 m 3 /h zapotrzebowanie wody na cele ppoż. Zewnętrzne ( 1 hydrant - 10 dm 3 /s) 2 hydranty zewnętrzne ppoż. Dn 80 nadziemne q w. = 20dm 3 /s = 20dm 3 /s x 3,6 = 72 m 3 /h Wodomierz do budynku Sali gimnastycznej dobrano na zapotrzebowanie wody na cele ppoż. Istniejące przyłącze wodociągowe należy przebudować. Włączenia przeprojektowanego przyłącza należy dokonać z ulicy Zuzanny Morawskiej do wodociągu który zostanie przebudowany wraz z przyłączami w 2009 roku. Przyłącze wodociągowe należy wykonać z rur Dn 125PVC, Dn 90PE, 63PE PN 10. Przyłącze wodociągowe prowadzone jest na głębokości 1,70m. Wpięcie przyłącza do zewnętrznej sieci wodociągowej należy wykonać za pomocą trójnika kielichowego natomiast za połączeniem należy umieścić zasuwę prod. Hawle. Uzbrojenie przyłącza należy oznakować tabliczkami informacyjnymi. Rurociąg PE układać na podsypce piaskowej grubości 20 cm. Ułożony rurociąg obsypać piaskiem do wysokości 30 cm powyżej rurociągu. Uzbrojenie projektowanego wodociągu oznakować tabliczkami umieszczonymi na stalowych słupkach lub ścianach budynków. W celu umożliwienia odnalezienia wodociągu przez służby geodezyjne należy nad wodociągiem ułożyć taśmę lokalizacyjno ostrzegawczą koloru niebieskiego z wtopioną metalizowaną ścieżką. Po wykonaniu przyłącze wodne przepłukać i poddać próbie na szczelność zgodnie z PN-81/B po bezusterkowej próbie szczelności i zasypaniu przewodów, przyłącze poddać płukaniu i dezynfekcji. Odcinek przyłącza przebiegającego przez ścianę fundamentową budynku sali gimnastycznej poprowadzić w tulei ochronnej Ø110PVC. Końce tulei wypełnić pianką poliuretanową. Rurociąg PE musi wchodzić w tulei aż do zaworu odcinającego znajdującego się wewnątrz budynku. Do pomiaru zużycia wody zaprojektowano zestaw wodomierzowy w pomieszczeniu piwnicy budynku. W zestawie wodomierzowym należy zamontować wodomierz skrzydełkowy wielostrumieniowy typ WS-06 DN32 firmy METRON, zawory odcinające kulowe DN32 (za wodomierzem zawór odcinający spustowy), filtr do wody pitnej DN32 firmy Honeywell oraz zawór antyskażeniowy typu BA 295 DN32 firmy Honeywell. Zestaw wodomierzowy montować 0,4m nad posadzką Opomiarowanie wody dla budynków i hydrantu będzie znajdowało się w istniejącej studni wodomierzowej znajdującej się na terenie Inwestora. Istniejące przyłącze do studni Dn 100 żeliwnej należy przeprojektować na Dn 125PVC. Istniejące przyłącze Dn 80 żeliwną należy pozostawić do dalszej eksploatacji. W studni wodomierzowej należy pozostawić opomiarowanie do istniejącego budynku mieszkalnego. Do pomiaru wody instalacji hydrantowej zewnętrznej zastosowano wodomierz MWN Dn 80 odcięty zasuwami Dn 80 oraz zaworem antyskażeniowym BA80. Projektowane hydranty zewnętrzne należy zasilić z przeprojektowanego przyłącza wodociągowego. Zastosowano 2 hydranty Dn 80 nadziemne. Hydranty należy odciąć za pomocą zasów od strony wodociągu. Zasuwy powinny znajdować się w odległości co najmniej 1 m od hydrantu. W celu uzyskania wody na potrzeby budowy należy wykonać docelowe przyłącze wodociągowe do budynku. W studni wodomierzowej zamontować zestaw wodomierzowy z zaworem antyskażeniowym i zaworem czerpalnym. Całość instalacji wodociągowej z przyłączem do celów budowy zabezpieczyć przed zamarzaniem. 3

4 b) przyłącze kanalizacji sanitarnej Odprowadzenie ścieków sanitarnych z budynku sali gimnastycznej odbywać się będzie do istniejącej wewnętrznej instalacji kanalizacji sanitarnej na terenie Zespołu Szkół nr 1. Przyłącze zaprojektowano z rur PVC łączonej na uszczelki gumowe. Przykanalik sanitarny w pasie drogowym należy wykonać z rur PVC klasy S typ ciężki. Zastosowane rury i kształtki powinny posiadać odpowiednie atesty. Istniejącą instalację wewnętrzną zlokalizowana pod projektowanym budynkiem należy przeprojektować. Na przeprojektowanej kanalizacji sanitarnej zastosowano studnie rewizyjne z kręgów betonowych przykryte włazem żeliwnym typu ciężkiego. Studnie wykonać z kręgów betonowych Dn1000/1200. Na studni zamontować pokrywę żeliwną z pierścieniem odciążającym. Rzędne posadowienia pokryw włazów należy dostosować do istniejącego terenu. Studnie kanalizacyjne wyposażyć w stopnie złazowe żeliwne wg SWW Przed przystąpieniem do robót ziemnych w miejscach skrzyżowań z innym uzbrojeniem zaznaczonym na planie sytuacyjnym należy ręcznie wykonać przekopy kontrolne w celu wyznaczenia ich rzeczywistych rzędnych. Przyłącze należy wykonywać metodą wykopu otwartego. Roboty ziemne wykonać mechanicznie z odkładem urobku 1 m od krawędzi wykopu. W miejscach kolizji z innym uzbrojeniem terenu wykopy należy wykonać ręcznie. Dno wykopu pod ułożenie rury należy wykonać ręcznie. W miejscach kolizji wykopy na-leży wykonywać ręcznie. Stosować podsypkę z piasku o grubości 20 cm i nadsypkę 30 cm. Jako materiał na obsypkę i nadsypkę ( strefa ochronna rury i strefa nad rurą)stosować materiał sypki takimi jak: żwir, tłuczeń, piasek lub mieszanina piasku i żwiru(kategorii I, II lub III). Strefa nadsypki powinna wynosić minimum 30 cm nad rurą. Pozostałą część wykopu można zasypać wykorzystując grunt rodzimy. Zagęszczanie gruntów wykopie powinno odbywać się warstwami z zagęszczaniem co cm. Stopień zagęszczenia gruntu w wykopie powinien wynosi: - pod drogami 95% wg. zmodyfikowanej metody Proctora, - poza drogami 85% wg. zmodyfikowanej metody Proctora. Po ułożeniu rurociągów przewody należy poddać je badaniom na które składają się z badania oględzinowe i pomiarowe oraz badań szczelności. Wyniki badań należy uznać za dodatnie, jeżeli wszystkie warunki techniczne podane w normach zostaną dotrzymane, w przeciwnym razie należy poprawić usterki i ponownie przeprowadzić odbiór. 6. Przyłącze kanalizacji deszczowej. Ilość wód opadowych z połaci dachu: q s = 20,0 dm 3 /s Projekt przewiduje odprowadzenie wód deszczowych połaci dachowej projektowanego budynku Sali gimnastycznej oraz przeprojektowanie istniejącej instalacji wewnętrznej kanalizacji deszczowej. Wody opadowe należy odprowadzić do kolektora deszczowego Dn 300 mm w ulicy Słowackiego poprzez wewnętrzna kanalizacje deszczową znajdującą się na terenie Zespołu Szkół Nr 1. Przyłącze kanalizacji deszczowej zaprojektowano z rur kanałowych PVC Wavin kl. S, kielichowych łączonych na uszczelki gumowe producenta o średnicy φ mm. Zaprojektowano studnie rewizyjne z kręgów żelb. ø 1000/1200 mm z podmurówką z cegły, z płytą i włazem typu ciężkiego D400. Na studniach pośrednich kanalizacji deszczowej należy stosować osadniki 0,5m. Rzędne posadowienia włazów studni rewizyjnych należy dopasować w trakcie budowy do rzędnych niwelacji projektowanego terenu Do odwodnienia wejścia di budynku i wjazdu na plan manewrowy zastosowano ACODRAIN. Kanał deszczowy należy układać w wykopie na podsypce piaskowej grubości 15 cm, a w przypadku wystąpienia wody gruntowej na podsypce żwirowo-piaskowej gr. 20 cm. Przewód po ułożeniu powinien ściśle przylegać do podłoża na całej długości, w co najmniej 1/4 obwodu. Grubość obsypki ochronnej powinna wynosić co najmniej 30 cm. Zagęszczenie w strefie ochronnej zgodnie z 4

5 PN-68/B Zasypkę wykopu wykonać warstwami grubości 20 cm starannie ubijanymi, do uzyskania stopnia zagęszczenia gruntu ~ 98 %. Obsypkę i zasypkę wykonać w całości piaskiem dowiezionym. Ułożony kanał przed zasypaniem należy zgłosić do inwentaryzacji geodezyjnej i do odbioru technicznego. Studnie rewizyjne winny spełniać wymagania PN-B Przewiduje się odwodnienie wykopów jedynie w przypadku opadów deszczowych - powierzchniowe. 7. Roboty ziemne dla uzbrojenia zewnętrznego Roboty ziemne w całości wykonać mechanicznie i ręcznie w miejscach kolizyjnych zgodnie z normąpn-69/b oraz BN-83/ Roboty budowlane wykonać zgodnie z obowiązującymi normami Dz.Urz.Nr 4/89, Zarządzenie 47 oraz BN-81/ Zabezpieczenie ścian wykopów zgodnie z normąpn-68/b i warunkami B.H.P. Zachować szczególną ostrożność na istniejące podziemne i nadziemne uzbrojenia. Oprócz naniesionych kolizji mogą wystąpić także kolizje z uzbrojeniem podziemnym nie zinwentaryzowanym. Uwagi dodatkowe - Przed przystąpieniem do robót ziemnych należy zawiadomić zainteresowane instytucje i użytkowników o terminie rozpoczęcia robót, których urządzenia kolidują z trasami rurociągów. - Przy budowie rurociągów stosować się do uwag zawartych w uzgodnieniach z użytkownikami uzbrojenia. - Zachować szczególną ostrożność przy zbliżeniach z kablami telefonicznymi i energetycznymi. Wszystkie roboty w bezpośredniej strefie kabli wykonać ręcznie. - Przed rozpoczęciem wykopów trasa rurociągów w terenie winna być geodezyjnie odtworzona. Przed zasypaniem wykopów należy wykonać inwentaryzację trasy i rzędnych ułożenia rurociągów. - Wszelkie napotkane nie zinwentaryzowane rurociągi lub kable traktować jako czynne powiadamiając o ich odkryciu ewentualnych użytkowników i uzgodnić z nimi sposób zabezpieczenia lub likwidacji. - Prace montażowe przy budowie przyłącza wody i kanalizacji należy prowadzić zgodnie z instrukcjami producentów zastosowanych rodzajów rur oraz obowiązującymi przepisami wykonania i odbioru zewnętrznych przewodów. - Roboty ziemne należy wykonać zgodnie normami dotyczącymi kanalizacji zewnętrznej, a w szczególności : PN-92/B Kanalizacja, wymagania i badania przy odbiorze, PN-86/B Grunty budowlane, BN-83/ Roboty ziemne, PN-B Studzienki kanalizacyjne, - po zakończeniu robót nawierzchnię w pasie drogowym należy doprowadzić do stanu pierwotnego i przekazać zarządcy drogi Uwagi końcowe Całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowych instalacji sanitarnych i przemysłowych oraz "Warunkami technicznymi wykonania i odbioru rurociągów z tworzywa sztucznych" PKTSGGiK W-wa 94 r. 5

6 WYTYCZNE DLA KIEROWNIKA BUDOWY W SPRAWIE SPORZĄDZENIA SZCZEGÓŁOWEGO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA ORAZ SZCZEGÓŁOWEGO ZAKRESU ROBÓT BUDOWLANYCH, STWARZAJĄCYCH ZAGROŻENIA BEZPIECZEŃSTWA I ZDROWIA LUDZI 1. Zakres robót - obejmuje projekt przyłącza wodociągowego, przyłącza kanalizacji sanitarnej oraz kanalizacji deszczowej, instalacja gazowa. Planowane roboty obejmować będą branże : instalacji sanitarnych. 2. Wykaz istniejących obiektów budowlanych - prace obejmują teren przy projektowanym budynku sali gimnastycznej wraz z zapleczem i łącznikiem. 3. Skala zagrożenia zdrowia ludzi - podczas wykonywania prac przewiduje się skalę zagrożenia zdrowia ludzi: A-dużą - przy montażu urządzeń, armatury i rurociągów, występuje ryzyko poparzenia ludzi oraz upadek przedmiotów. B - małą - istnieje niebezpieczeństwo drobnych urazów spowodowanych używanymi narzędziami, porażenie prądem podczas eksploatacji elektronarzędzi itp. Zakłada się, że powyższe elementy ewentualnego zagrożenia zdrowia ludzi zostaną wyeliminowane poprzez wcześniejsze przeprowadzenie odpowiedniego instruktażu oraz bezwzględne przestrzeganie przepisów BHP oraz wykonanie odpowiednich zabezpieczeń. 4. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych - teren w sąsiedztwie miejsca wykonywania w/w prac należy zabezpieczyć poprzez odpowiednie oznakowanie i ogrodzenie na czas prowadzenia robót budowlanych. 5. Przeprowadzenie instruktażu pracowników - przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, stosowanie odzieży ochronnej, elementów zabezpieczających pracowników oraz sprawowanie stałego nadzoru w czasie wykonywania prac szczególnie niebezpiecznych pozwoli wyeliminować zagrożenie podczas prowadzonych prac instalacyjnych. 6. Przechowywanie materiałów budowlanych oraz narzędzi przeznaczonych do w/w inwestycji - po uzgodnieniach z właścicielem terenu i analizie dokumentacji projektowej materiały budowlane oraz sprzęt budowlany winny być odpowiednio zabezpieczone przed osobami postronnymi (przed kradzieżą) i jednocześnie nie stwarzać utrudnienia dla komunikacji pieszej i samochodowej oraz nie tarasować dróg ewakuacyjnych na wypadek pożaru, awarii oraz innych zagrożeń. 7. Dokumentacja projektowa - oraz inne materiały niezbędne do prawidłowego prowadzenia budowy (dot. eksploatacji maszyn i urządzeń technicznych) winna być zabezpieczona przed zniszczeniem i osobami trzecimi na terenie budowy. 8. W wytycznych do sporządzenia planu BIOZ - nie przewiduje się wykonywania części rysunkowej, gdyż nie występuje żaden z rodzajów robót budowlanych wymienionych w art.21a ust.2 ustawy z dnia 7 lipca 1994 roku - prawo budowlane. 9. Informacje dodatkowe - na budowie powinien znajdować się Dziennik Budowy wydany i zarejestrowany przez Urząd Miasta w Mławie W przypadku katastrofy budowlanej należy powiadomić: 1. Inspektorat Nadzoru Budowlanego 2. Komendę Policji 3. Komendę Straży Pożarnej 4. Pogotowie Ratunkowe Projektant inż. Roman Przytuła 6
