1 Smart external Na świecie, coraz większe zapotrzebowanie na energięgwałtownie zmienia nasze środowisko apotrzeba w zakresie wydajności enegretycznejw każdym aspekcie naszego życia staje się coraz większa. SmartExternaljest najnowszym dodatkiem do systemów sterowaniathorluxrozszerzając zakres inteligentnego sterowania o diody LED. Ogromne oszczędności energii oraz dłuższy czasświeceniasąmożliwe dzięki połączeniu programowalnej detekcji obecności oraz czujnikówświatł. Możliwe jest także zaprogramowanie przełączania opraw na cały tydzień. W tym rozdziale sąwymienione i opisane wszystkie zewnętrzne elementy sterowania oświetleniem.

2 Platformy SmartExternalmoże pracowaćna 3 różnych poziomach. Platforma 1. Stand-alone Najprostszy poziom. Każda oprawa pracuje jako indywidualne urządzenie a jej funkcje mogąbyćdostosowana do lokalnych wymagań. Platforma 2. Połączenie MOTIONLINE Grupy opraw oświetleniowych są połączone podwójną linią zwaną Motionline, dzięki czemu każda oprawa wykryty ruch przekazuje do wszystkich opraw w grupie. Platforma 3. Sterowanie czasem na stronie internetowej. Oferuje ustawienie terminarza tak aby oprawy mogły zostaćwyłączone kiedy nie sąpotrzebne (może byćkonfigurowane przez stronęinternetową). Platforma 3 umożliwia także lokalnąkonfiguracjęi przejście na sterowanie ręczne. Platforma 1nadaje siędo obszarów które nie wymagajągrupowego sterowania oprawami. Oprawy będą włączaćsiępojedynczo w zależności od wykrytego ruchu. Każda oprawa może byćzaprogramowana do lokalnych wymagań. Platforma 2najlepiej nadaje siędo obszarów gdzie wskazane jest sterowanie grupowe. Typowe zastosowanie obejmuje parkingi i wychodzące od nich ścieżki prowadzące do budynków. Jest idealne jeśli musimy pójśćdo samochodu w każdym momencie w nocy. Gdy tylko czujnik Smart External Micro-pod wykryje ruch, sygnałzostanie przekazany do wszystkich opraw i wszystkie zacznąsięświecić. Zapewnia to bezpieczną i dobrze oświetloną przestrzeń dla użytkowników parkingu. Platforma 3jest idealna do miejsc w których oprawy mogąbyćwyłączone w pewnym okresie czasowym. Może to byćstosowane w celu zminimalizowania czasu swiecenia zakłócającego sąsiadom ustawiając przedziałczasowy w którym oprawy będą wyłączone.

3 Zwykle, otwarte przestrzenie na których znajdują sięnp. parkingi sąoświetlone przez całąnoc, nawet wtedy gdy ich używalnośćjest bardzo mała. Czujnik SmartExternalMicro-podjest wbudowany w każdej oprawie i pozwala wyłączaćlub ściemnićświatło do niskiego poziomu nawet wtedy gdy parking jest mało używany.gdy tylko wykryje ruch, wróci do pełnej mocy. Czas opóźnienia można regulować za pomocą Smart External Programmer. SmartExternalMicro-podzawiera zewnętrzny czujnik do wykrywania światła który umożliwi włączenie lampy o zmierzchu i wyłączenie o świcie. Ustawianie poziomu światła można regulować za pomocą Smart External Programmer.

4 Platforma 1 Platforma 1 Autonomiczna -najlepiej nadaje siędo miejsc w których sterowanie grupą opraw nie jest potrzebnealbogdy przestrzeń jest oświetlana niezależnymi oprawami. Możliwe jest również zastosowanie instalacji retro-fit ponieważnie wymaga ona żadnych innych przewodów niżzasilających lampy. Jedną z głównych zalet systemu Smart Externaljest możliwośćzaprogramowania każdej oprawy inaczej. Każda oprawa może byćdostosowana do bardzo specyficznych potrzeb. Automatyczna lampy się wyłączą po upływie określonego czasu jeśli nie wykryją ruchu Moc lampy Lampy wyłączone Po zmierzchu po wykryciu ruchu włączą się Brak ruchu lampy na 30% mocy Brak ruchu wyłączą się Po wykryciu ruchu proces się powtarza System wyłącza lampy o poranku

5 Platforma 1 Główne cechy: Ustawienie światła Całkowicie zmienne. Ustawienie fabryczne na około 70 luxów. Opóźnienie Zmienne od minimum do maksimum. Ustawienia fabryczne - 10% Opóźnienie w przypadku niewykrywania ruchu Po opóźnieniu (od 30 sekund do 10 godzin) oprawy wyłącząsięlub ustawiąna poziom bezpieczeństwa. Minimum lampy Może byćustawione na minimalny poziom świecenia. Ustawienia fabryczne 10% Maksimum lampy Może byćustawione na maksymalny poziom świecenia. Bezpieczne opóźnienie Pozwala na tymczasowe opóźnienie(od 30 sekund do 10 godzin) Ustawienia fabryczne 10 minut na 10%. Na przykład, wszystkie lampy wokół budynku możemy ustawić tak aby się wyłączyły z wyjątkiem tych które znajdują sięprzy wejściu do budynku. Zostanąone ściemnione do 50% mocy i utrzymajątaki poziom przez 3 godziny (przy założeniu że nie wykryją żadnego ruchu)

6 Platforma 2 Idealny do miejsc w których oprawy oświetleniowe musząbyćsterowane grupowoprzy zachowaniu indywidualnych ustawieńkażdej oprawy dostosowanych do lokalnych wymagań. Rozważmy typowąsytuacjęw której wykorzystujemy lampy wokół parkingu. Gdy samochód zbliża siędo parkingu, zapala się lampa znajdująca się najbliżej wjazdu. Po wjechaniu na parking zapalają się wszystkie znajdujące się na nim lampy. SmartExternalBoosterumożliwia połączenie różnych grup opraw. Typowym przykładem może byćduży kompleks budynków połączonych ścieżkami oraz otaczającymi ten kompleks parkingami. Jeśli osoba, późno w nocy, opuści budynek i będzie siękierowała do parkingu, oświetlona zostanie ścieżka, parking oraz wyjazd. Innym przykładem może byćprzejście dla pieszych pomiędzy dwoma budynkami, np. przy szkole lub kampusieuniwersyteckim. Na ścianach budynku sązamontowane oprawy Relatsnatomiast wzdłużprzejścia oprawy Folio. Gdy osoba będzie chciała przejśćz jednego budynku do drugiego, lampy które świeciły się ze zredukowanąmocązostająrozjaśnione na maksymalny poziom. Smart External Booster

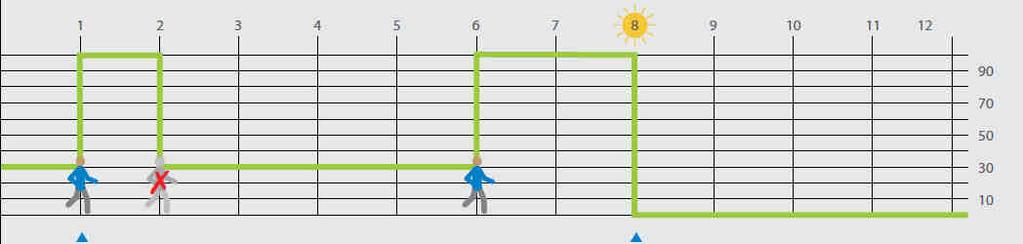

7 Platforma 2 Oprawy Motionline połączone są przewodem(tzw. Motionline) pozwalającymna przesyłanie sygnału orazmożliwościąpołączenia ich w grupę. Jeśli jeden Smart External MicropodSensor wykryje ruch, zareaguje cała instalacja. Strefa 1 Motionline Strefa 2 Motionline zasilanie Moc lampy Lampy wyłączone Po zmierzchu po wykryciu ruchu włączą się Brak ruchu lampy na 30% mocy Po wykryciu ruchu proces się powtarza System wyłącza lampy o poranku

8 Platforma 3 Platformy 1 i 2 sąidealne do miejsc w których można zastosowaćoświetlenie nocne. Platforma 3 wprowadza funkcję sterowania czasem dzięki której możemy zapalaćlampyna określonąilośćgodzin. Sterowanie Motionline ułatwia przełączanie światła na dużych obszarach oraz redukuje koszty instalacji zasilającej. Max. 50 Czaśświecenia lamp może byćustawiany przez stronęinternetową. Dostęp jest zabezpieczony hasłem i nazwą użytkownika. Komunikacja z Smart External Controller jest możliwa dzięki technologii GPRS. kontroler Smart External Max. 50 Sterowanie Max. 50 Max. 5 A Max. 50 Max. 64

9 Platforma 3 SmartExternalBoosterumożliwia komunikacjęmiędzy sobąmaksymalnie 4 grupommotionline. Posiada dodatkowe wyjścia służące do podłączenia innych opraw, takich jak LED, słupy świetlne czy bulkhead. Moc lampy Lampy wyłączone Po zmierzchu po wykryciu ruchu włączą się Lampy wyłączone na określony czas Lampy włączone po określonym czasie i wykryciu ruchu System wyłącza lampy o poranku TWELVE Technika Świetlna Ul. Liliowa 35U, Warszawa Tel , fax twelvets@twelvets.com.pl
