Przebudowa instalacji c.o. w sali nr 24 w budynku Sądu Rejonowego w Bolesławcu M I K R O T E R M

Transkrypt

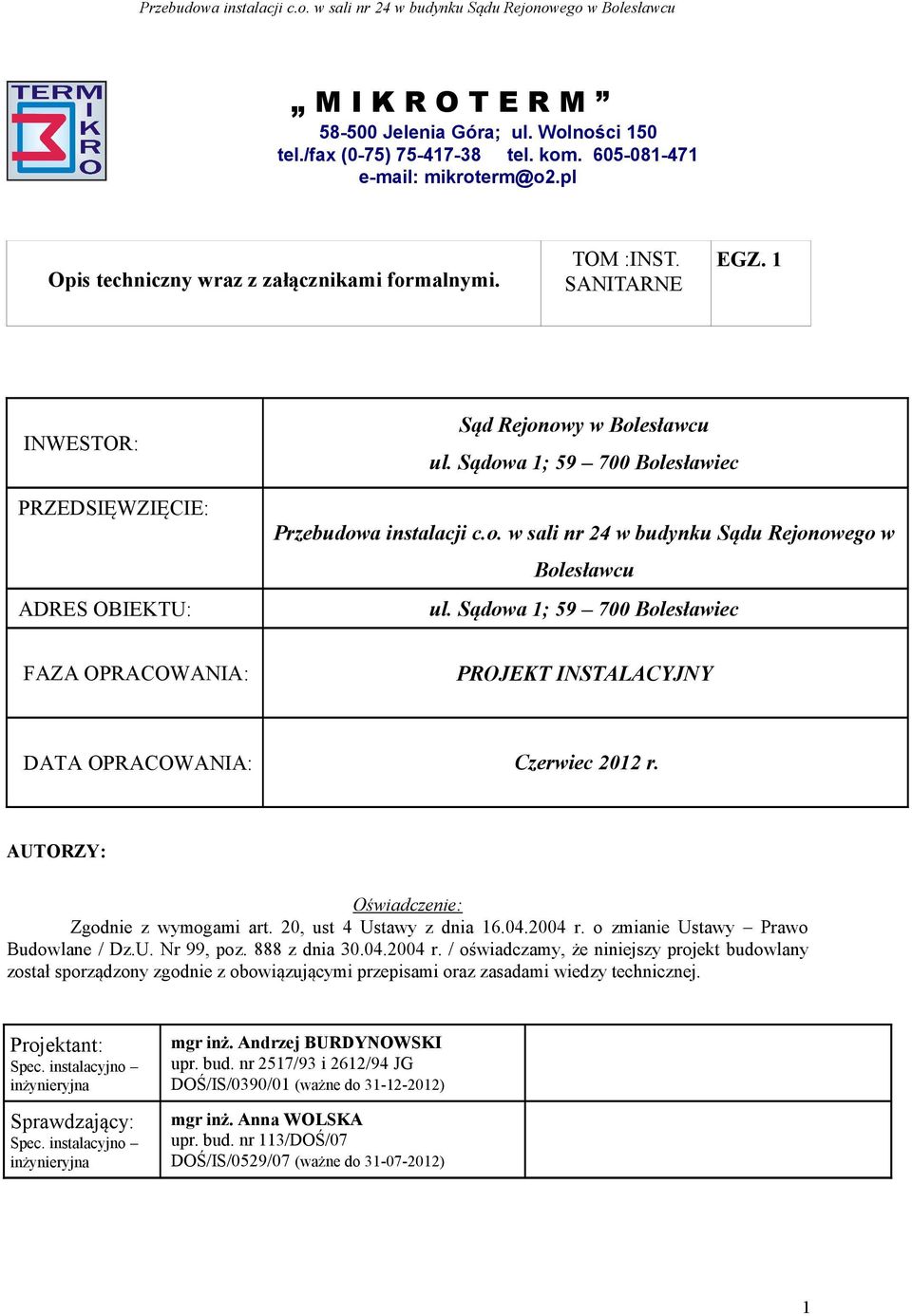

1 M I K R O T E R M Jelenia Góra; ul. Wolności 150 tel./fax (0-75) tel. kom mikroterm@o2.pl Opis techniczny wraz z załącznikami formalnymi. TOM :INST. SANITARNE EGZ. 1 INWESTOR: PRZEDSIĘWZIĘCIE: ADRES OBIEKTU: Sąd Rejonowy w Bolesławcu ul. Sądowa 1; Bolesławiec Przebudowa instalacji c.o. w sali nr 24 w budynku Sądu Rejonowego w Bolesławcu ul. Sądowa 1; Bolesławiec FAZA OPRACOWANIA: PROJEKT INSTALACYJNY DATA OPRACOWANIA: Czerwiec 2012 r. AUTORZY: Oświadczenie: Zgodnie z wymogami art. 20, ust 4 Ustawy z dnia r. o zmianie Ustawy Prawo Budowlane / Dz.U. Nr 99, poz. 888 z dnia r. / oświadczamy, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Spec. instalacyjno inżynieryjna Sprawdzający: Spec. instalacyjno inżynieryjna mgr inż. Andrzej BURDYNOWSKI upr. bud. nr 2517/93 i 2612/94 JG DOŚ/IS/0390/01 (ważne do ) mgr inż. Anna WOLSKA upr. bud. nr 113/DOŚ/07 DOŚ/IS/0529/07 (ważne do ) 1

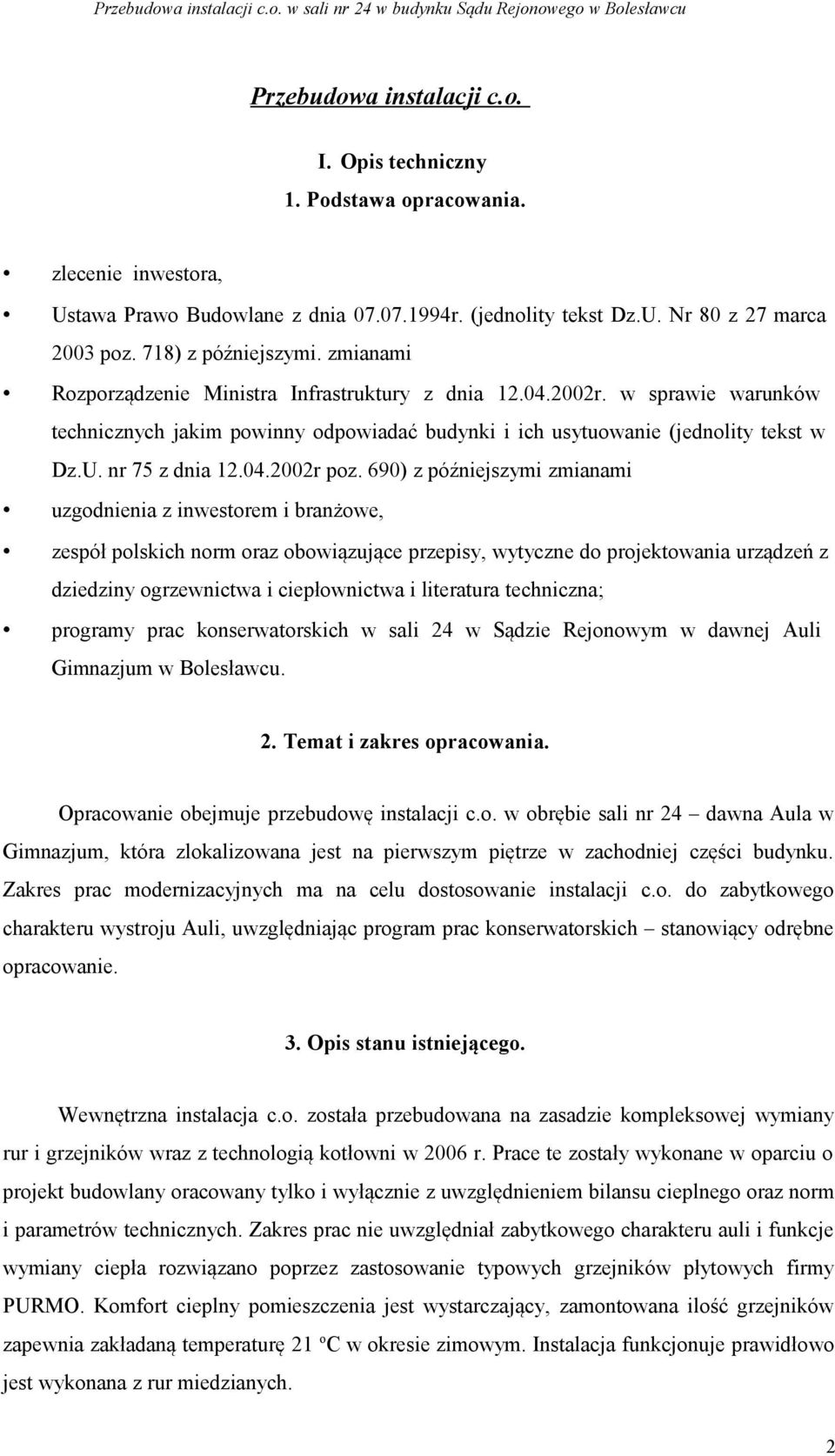

2 Przebudowa instalacji c.o. I. Opis techniczny 1. Podstawa opracowania. zlecenie inwestora, Ustawa Prawo Budowlane z dnia r. (jednolity tekst Dz.U. Nr 80 z 27 marca 2003 poz. 718) z późniejszymi. zmianami Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (jednolity tekst w Dz.U. nr 75 z dnia r poz. 690) z późniejszymi zmianami uzgodnienia z inwestorem i branżowe, zespół polskich norm oraz obowiązujące przepisy, wytyczne do projektowania urządzeń z dziedziny ogrzewnictwa i ciepłownictwa i literatura techniczna; programy prac konserwatorskich w sali 24 w Sądzie Rejonowym w dawnej Auli Gimnazjum w Bolesławcu. 2. Temat i zakres opracowania. Opracowanie obejmuje przebudowę instalacji c.o. w obrębie sali nr 24 dawna Aula w Gimnazjum, która zlokalizowana jest na pierwszym piętrze w zachodniej części budynku. Zakres prac modernizacyjnych ma na celu dostosowanie instalacji c.o. do zabytkowego charakteru wystroju Auli, uwzględniając program prac konserwatorskich stanowiący odrębne opracowanie. 3. Opis stanu istniejącego. Wewnętrzna instalacja c.o. została przebudowana na zasadzie kompleksowej wymiany rur i grzejników wraz z technologią kotłowni w 2006 r. Prace te zostały wykonane w oparciu o projekt budowlany oracowany tylko i wyłącznie z uwzględnieniem bilansu cieplnego oraz norm i parametrów technicznych. Zakres prac nie uwzględniał zabytkowego charakteru auli i funkcje wymiany ciepła rozwiązano poprzez zastosowanie typowych grzejników płytowych firmy PURMO. Komfort cieplny pomieszczenia jest wystarczający, zamontowana ilość grzejników zapewnia zakładaną temperaturę 21 o C w okresie zimowym. Instalacja funkcjonuje prawidłowo jest wykonana z rur miedzianych. 2

3 Zainstalowane grzejniki: przy ścianie południowej usytuowane pod trzema oknami i wpuszczone w otwory w podeście (typ: 2 x 33 C 600/1400, oraz 33 C 600/1200) przy ścianie północnej zlokalizowane pod czterema oknami (typ: 4 x 33 C 600/1200); przy ścianie wschodniej w segmencie 'E' grzejnik cześciowo wchodzi w przestrzeń otworu drzwiowego (typ: 33 C 900/1200); przy ścianie zachodniej w segmencie 'E' grzejnik zabudowano ażurową obudową (typ: 33 CV 900/ 1200); przy ścianie wschodniej i zachodniej w segmencie 'B' zamontowano dwa grzejniki płytowo konwektorowe (2 x 33 C 900/1200). 4. Opis projektowanej instalacji c.o. Ze względu na zabytkowy charakter sali nr 24 planuje się likwidację istniejących grzejników i zamontowanie nowych, tak aby został zachowany bilans ciepła. Projektuje się montaż następujących grzejników: przy ścianie południowej w podeście: grzejnik kanałowy firmy PURMO Aquilo F1T o wymiarach: L = 1900 mm; B = 340 mm; H = 140 mm w ilości 3 sztuk; przy ścianie północnej: dekoracyjne, żeliwne grzejniki firmy Fakora liczące 12 żeberek każdy; przy ścianie zachodniej i wschodniej w segmencie 'E': dekoracyjne, żeliwne grzejniki firmy Fakora liczące odpowiednio 12 i 10 żeberek każdy; przy ścianie zachodniej i wschodniej w segmencie 'B': grzejnik kanałowy firmy PURMO Aquilo F1T o wymiarch: L = 2900 mm; B = 340 mm; H = 140 mm w ilości 2 sztuk. Grzejniki żeliwne należy wyposażyć w zawory z głowicami termostatycznymi firmy SCHLOSSER typ SH Brilant Antyczny mosiądz nr kat , lub podłączyć je za pośrednictwem zaworów o wykończeniu mosiężnym np. ELEGANT MOSIĄDZ ANTYCZNY nr katalogowy Grzejniki należy podłączyć do istniejącej instalacji za pomocą typowych rur i kształtek miedzianych w systemie lutowania kapilarnego lub zastosowanie instalacji w technologii zaciskanej np. VIEGA. Instalację należy wykonać w porozumieniu z renowacyjnymi pracami budowlanymi, odcinki pomiędzy grzejnikami a pionami na ścianie północnej, zachodniej i wschodniej należy przenieść pod istniejącą boazerię. Prace te należy 3

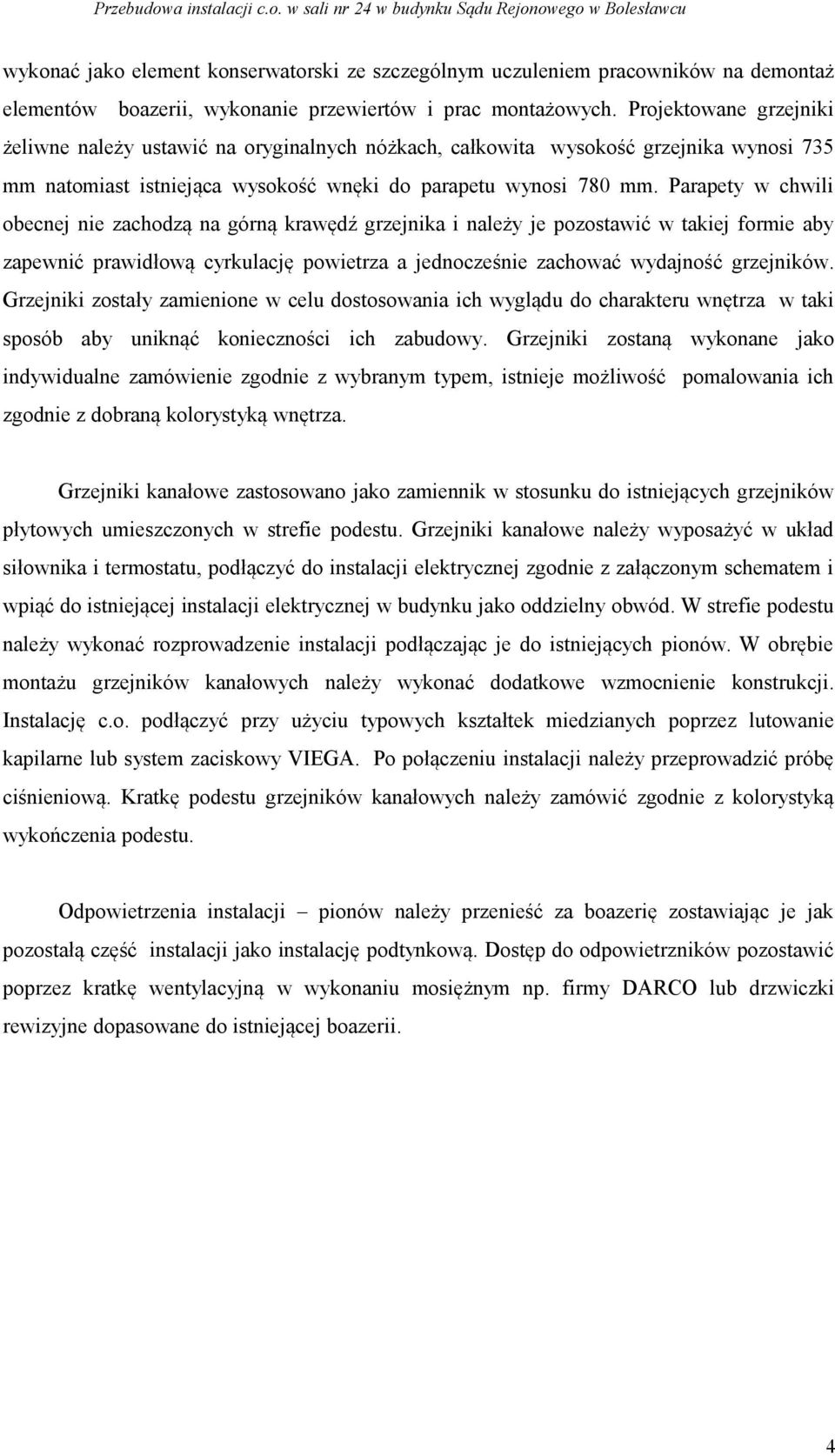

4 wykonać jako element konserwatorski ze szczególnym uczuleniem pracowników na demontaż elementów boazerii, wykonanie przewiertów i prac montażowych. Projektowane grzejniki żeliwne należy ustawić na oryginalnych nóżkach, całkowita wysokość grzejnika wynosi 735 mm natomiast istniejąca wysokość wnęki do parapetu wynosi 780 mm. Parapety w chwili obecnej nie zachodzą na górną krawędź grzejnika i należy je pozostawić w takiej formie aby zapewnić prawidłową cyrkulację powietrza a jednocześnie zachować wydajność grzejników. Grzejniki zostały zamienione w celu dostosowania ich wyglądu do charakteru wnętrza w taki sposób aby uniknąć konieczności ich zabudowy. Grzejniki zostaną wykonane jako indywidualne zamówienie zgodnie z wybranym typem, istnieje możliwość pomalowania ich zgodnie z dobraną kolorystyką wnętrza. Grzejniki kanałowe zastosowano jako zamiennik w stosunku do istniejących grzejników płytowych umieszczonych w strefie podestu. Grzejniki kanałowe należy wyposażyć w układ siłownika i termostatu, podłączyć do instalacji elektrycznej zgodnie z załączonym schematem i wpiąć do istniejącej instalacji elektrycznej w budynku jako oddzielny obwód. W strefie podestu należy wykonać rozprowadzenie instalacji podłączając je do istniejących pionów. W obrębie montażu grzejników kanałowych należy wykonać dodatkowe wzmocnienie konstrukcji. Instalację c.o. podłączyć przy użyciu typowych kształtek miedzianych poprzez lutowanie kapilarne lub system zaciskowy VIEGA. Po połączeniu instalacji należy przeprowadzić próbę ciśnieniową. Kratkę podestu grzejników kanałowych należy zamówić zgodnie z kolorystyką wykończenia podestu. Odpowietrzenia instalacji pionów należy przenieść za boazerię zostawiając je jak pozostałą część instalacji jako instalację podtynkową. Dostęp do odpowietrzników pozostawić poprzez kratkę wentylacyjną w wykonaniu mosiężnym np. firmy DARCO lub drzwiczki rewizyjne dopasowane do istniejącej boazerii. 4

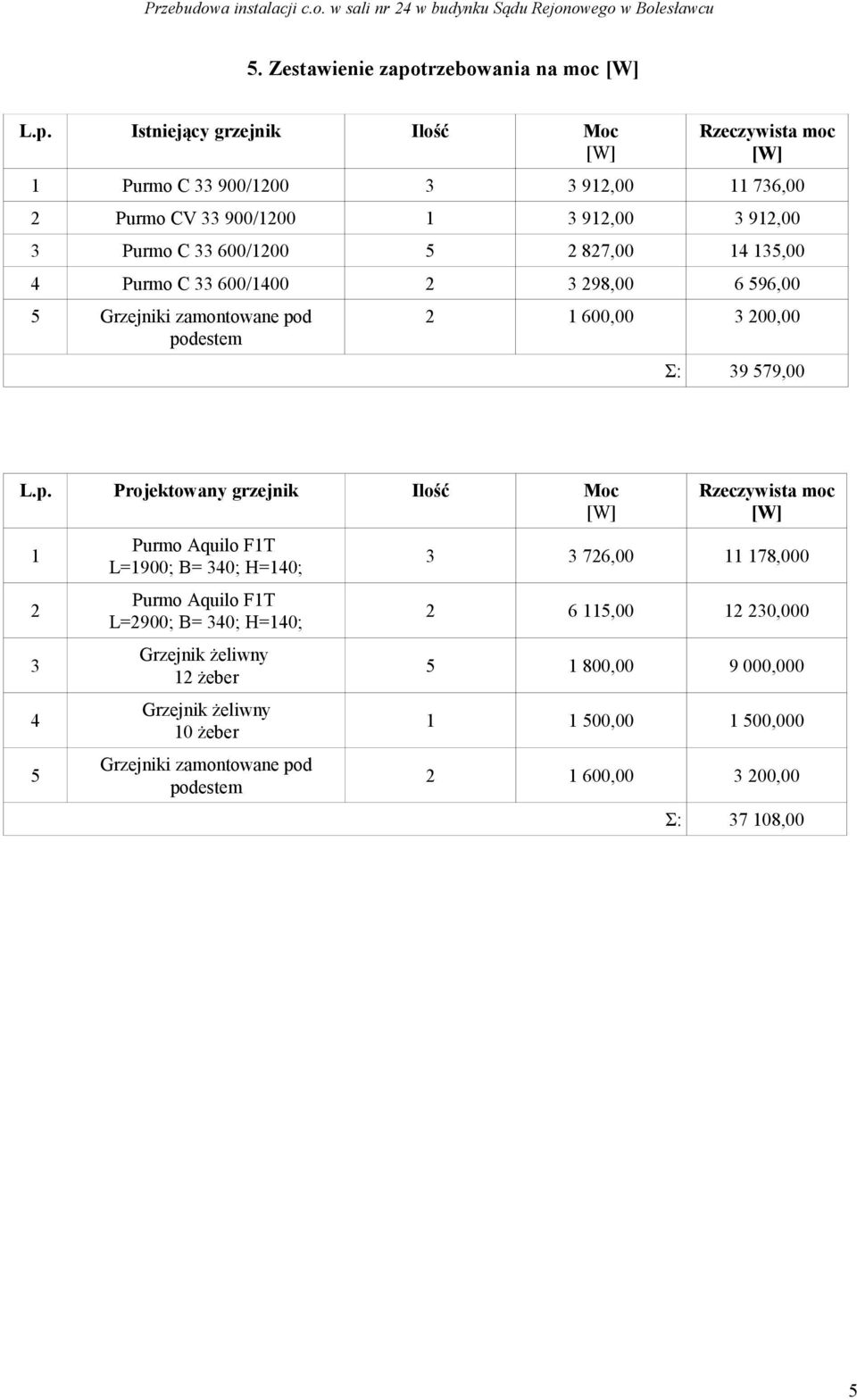

5 5. Zestawienie zapotrzebowania na moc L.p. Istniejący grzejnik Ilość Moc Rzeczywista moc 1 Purmo C / , ,00 2 Purmo CV / , ,00 3 Purmo C / , ,00 4 Purmo C / , ,00 5 Grzejniki zamontowane pod podestem , ,00 Ʃ: ,00 L.p. Projektowany grzejnik Ilość Moc Purmo Aquilo F1T L=1900; B= 340; H=140; Purmo Aquilo F1T L=2900; B= 340; H=140; Grzejnik żeliwny 12 żeber Grzejnik żeliwny 10 żeber Grzejniki zamontowane pod podestem Rzeczywista moc , , , , , , , , , ,00 Ʃ: ,00 5

6 6. Zestawienie urządzeń L.p. Nazwa Ilość [szt] Firma 1 2 Grzejnik kanałowy Aquilo F1T o wymiarach: L=1900mm; B= 340mm; H=140mm; Grzejnik kanałowy Aquilo F1T o wymiarach: L=2900mm; B= 340mm; H=140mm; 3 Purmo 2 Purmo 3 Siłownik PTP-02, 230 V, 50 Hz 5 Purmo 4 Transformator PAT-02-M-02, 230 V, 50 Hz, 12 V, 50 Hz 2 Purmo 5 Termostat pomieszczeniowy PPT-02 1 Purmo 6 Grzejnik żeliwny 12 żeber 5 Fakora 7 Grzejnik żeliwny 10 żeber 1 Fakora 8 Zestaw grzejnikowy: zawór katowy i powrotny o wykończeniu mosiężnym np. ELEGANT MOSIĄDZ ANTYCZNY 9 Rury miedziane wg rzeczywistego obmiaru 10 Kształtki miedziane wg rzeczywistego obmiaru 6 Schlosser 6
