Przedmiar Nr: 02/2012

Transkrypt

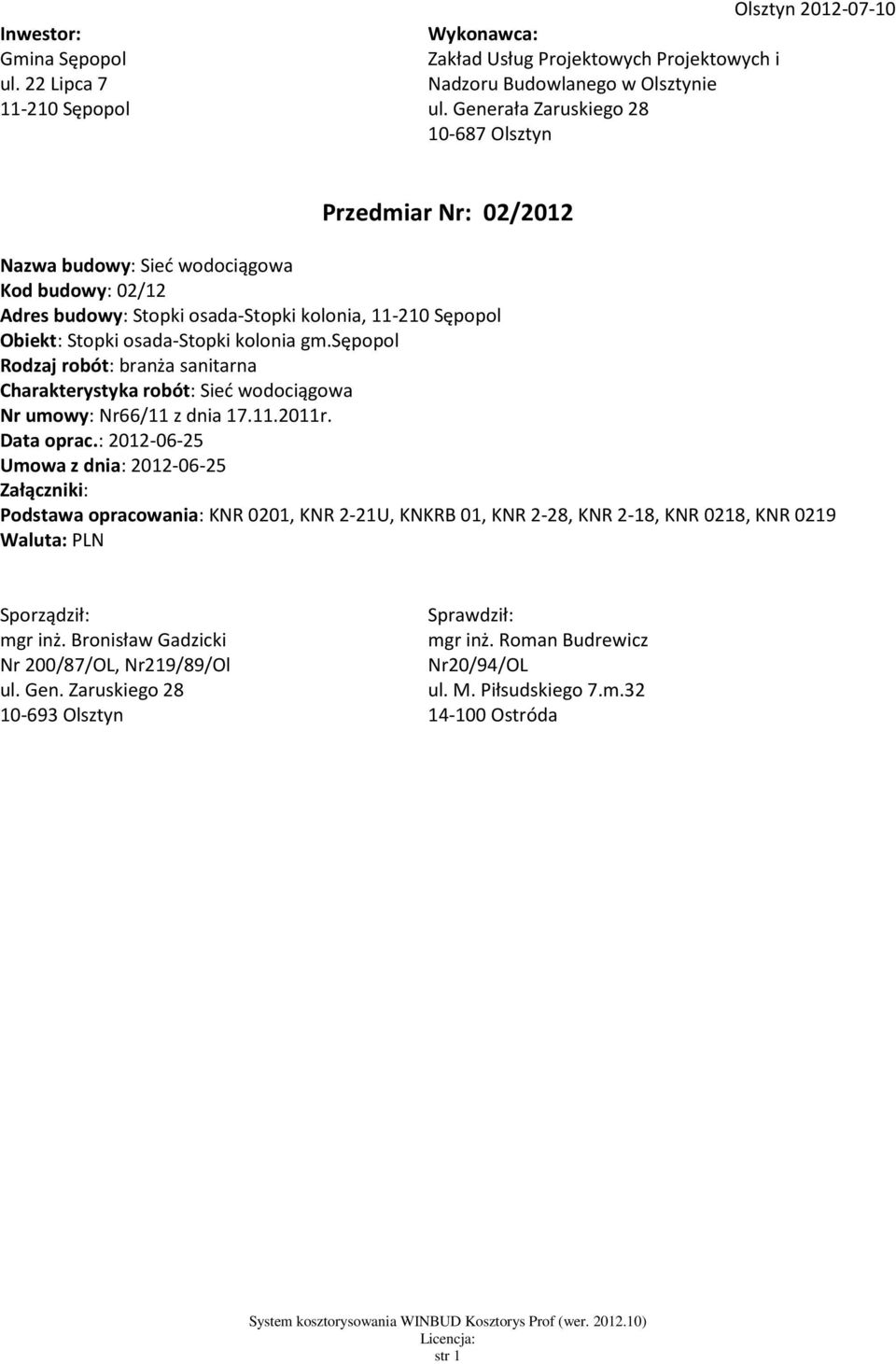

1 Inwestor: Gmina Sępopol ul. 22 Lipca Sępopol Olsztyn Wykonawca: Zakład Usług Projektowych Projektowych i Nadzoru Budowlanego w Olsztynie ul. Generała Zaruskiego Olsztyn Przedmiar Nr: 02/2012 Nazwa budowy: Sieć wodociągowa Kod budowy: 02/12 Adres budowy: Stopki osada-stopki kolonia, Sępopol Obiekt: Stopki osada-stopki kolonia gm.sępopol Rodzaj robót: branża sanitarna Charakterystyka robót: Sieć wodociągowa Nr umowy: Nr66/11 z dnia r. Data oprac.: Umowa z dnia: Załączniki: Podstawa opracowania: KNR 0201, KNR 2-21U, KNKRB 01, KNR 2-28, KNR 2-18, KNR 0218, KNR 0219 Waluta: PLN Sporządził: mgr inż. Bronisław Gadzicki Nr 200/87/OL, Nr219/89/Ol ul. Gen. Zaruskiego Olsztyn Sprawdził: mgr inż. Roman Budrewicz Nr20/94/OL ul. M. Piłsudskiego 7.m Ostróda str 1

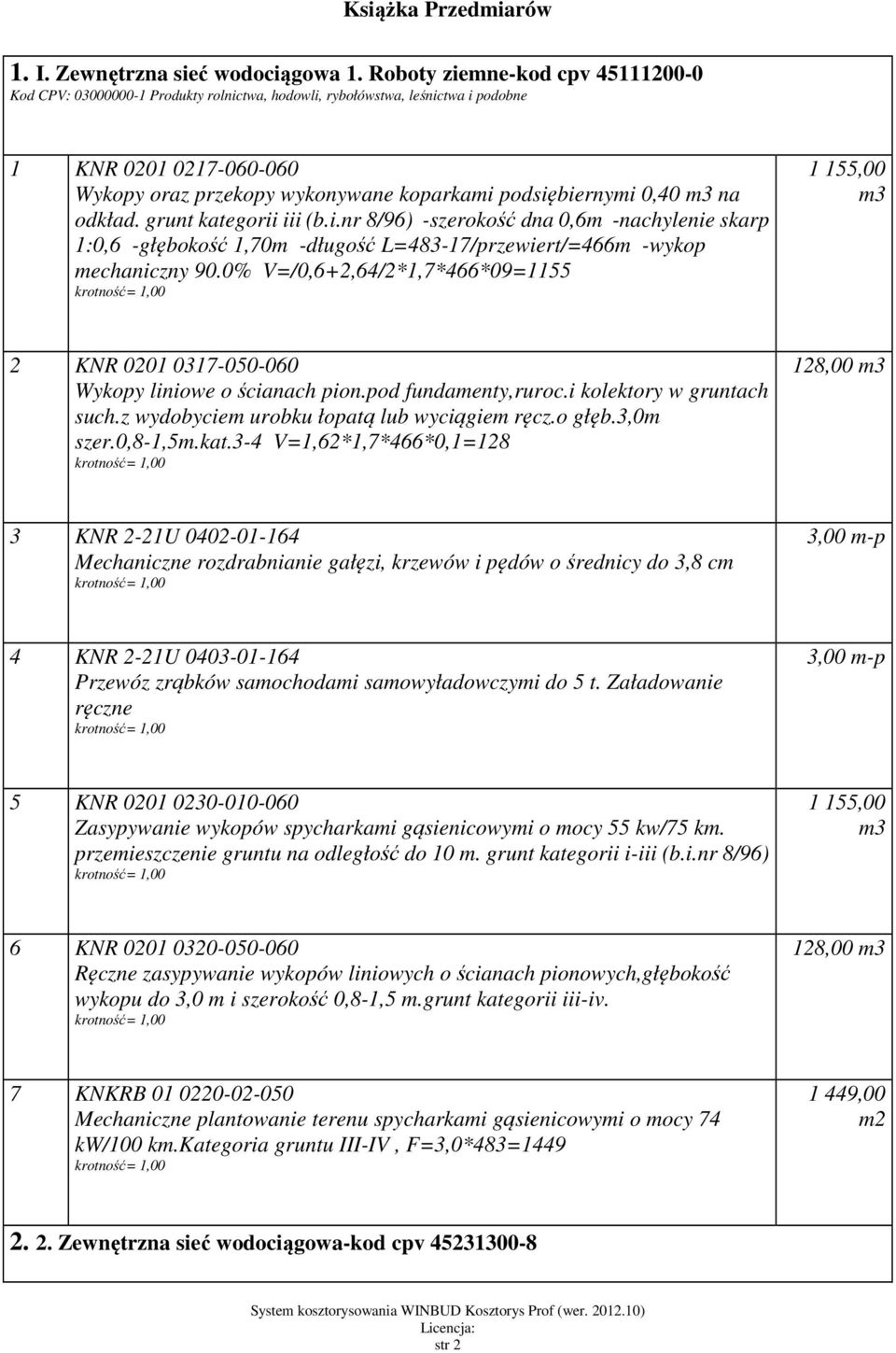

2 Książka Przedmiarów 1. I. Zewnętrzna sieć wodociągowa 1. Roboty ziemne-kod cpv Kod CPV: Produkty rolnictwa, hodowli, rybołówstwa, leśnictwa i podobne 1 KNR Wykopy oraz przekopy wykonywane koparkami podsiębiernymi 0,40 m3 na odkład. grunt kategorii iii (b.i.nr 8/96) -szerokość dna 0,6m -nachylenie skarp 1:0,6 -głębokość 1,70m -długość L=483-17/przewiert/=466m -wykop mechaniczny 90.0% V=/0,6+2,64/2*1,7*466*09= ,00 m3 2 KNR Wykopy liniowe o ścianach pion.pod fundamenty,ruroc.i kolektory w gruntach such.z wydobyciem urobku łopatą lub wyciągiem ręcz.o głęb.3,0m szer.0,8-1,5m.kat.3-4 V=1,62*1,7*466*0,1= ,00 m3 3 KNR 2-21U Mechaniczne rozdrabnianie gałęzi, krzewów i pędów o średnicy do 3,8 cm 3,00 m-p 4 KNR 2-21U Przewóz zrąbków samochodami samowyładowczymi do 5 t. Załadowanie ręczne 3,00 m-p 5 KNR Zasypywanie wykopów spycharkami gąsienicowymi o mocy 55 kw/75 km. przemieszczenie gruntu na odległość do 10 m. grunt kategorii i-iii (b.i.nr 8/96) 1 155,00 m3 6 KNR Ręczne zasypywanie wykopów liniowych o ścianach pionowych,głębokość wykopu do 3,0 m i szerokość 0,8-1,5 m.grunt kategorii iii-iv. 128,00 m3 7 KNKRB Mechaniczne plantowanie terenu spycharkami gąsienicowymi o mocy 74 kw/100 km.kategoria gruntu III-IV, F=3,0*483= ,00 m Zewnętrzna sieć wodociągowa-kod cpv str 2

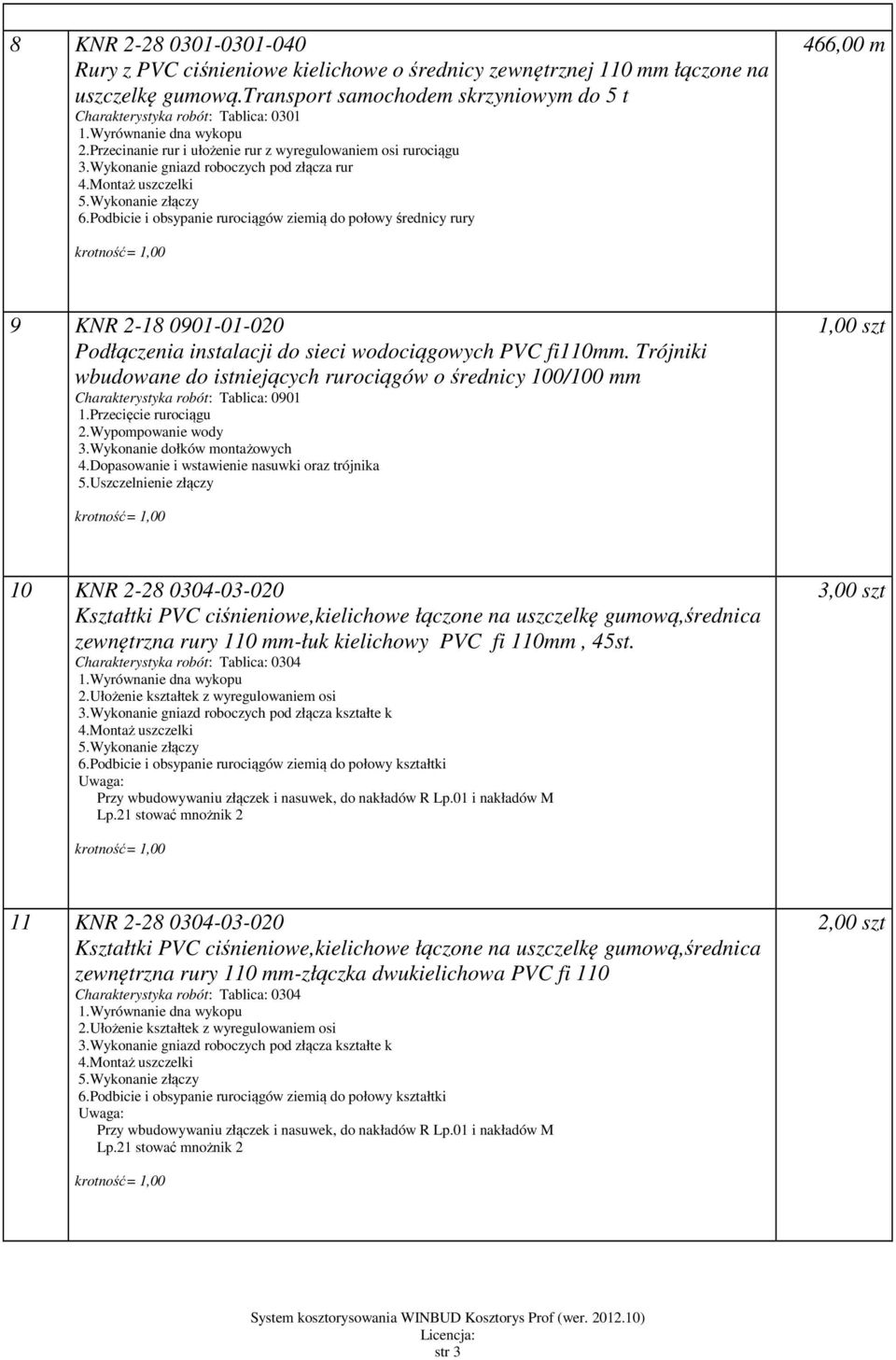

3 8 KNR Rury z PVC ciśnieniowe kielichowe o średnicy zewnętrznej 110 łączone na uszczelkę gumową.transport samochodem skrzyniowym do 5 t Charakterystyka robót: Tablica: Przecinanie rur i ułożenie rur z wyregulowaniem osi rurociągu 3.Wykonanie gniazd roboczych pod złącza rur 6.Podbicie i obsypanie rurociągów ziemią do połowy średnicy rury 466,00 m 9 KNR Podłączenia instalacji do sieci wodociągowych PVC fi110. Trójniki wbudowane do istniejących rurociągów o średnicy 100/100 Charakterystyka robót: Tablica: Przecięcie rurociągu 2.Wypompowanie wody 3.Wykonanie dołków montażowych 4.Dopasowanie i wstawienie nasuwki oraz trójnika 5.Uszczelnienie złączy 10 KNR zewnętrzna rury 110 -łuk kielichowy PVC fi 110, 45st. 3,00 szt 11 KNR zewnętrzna rury 110 -złączka dwukielichowa PVC fi 110 2,00 szt str 3

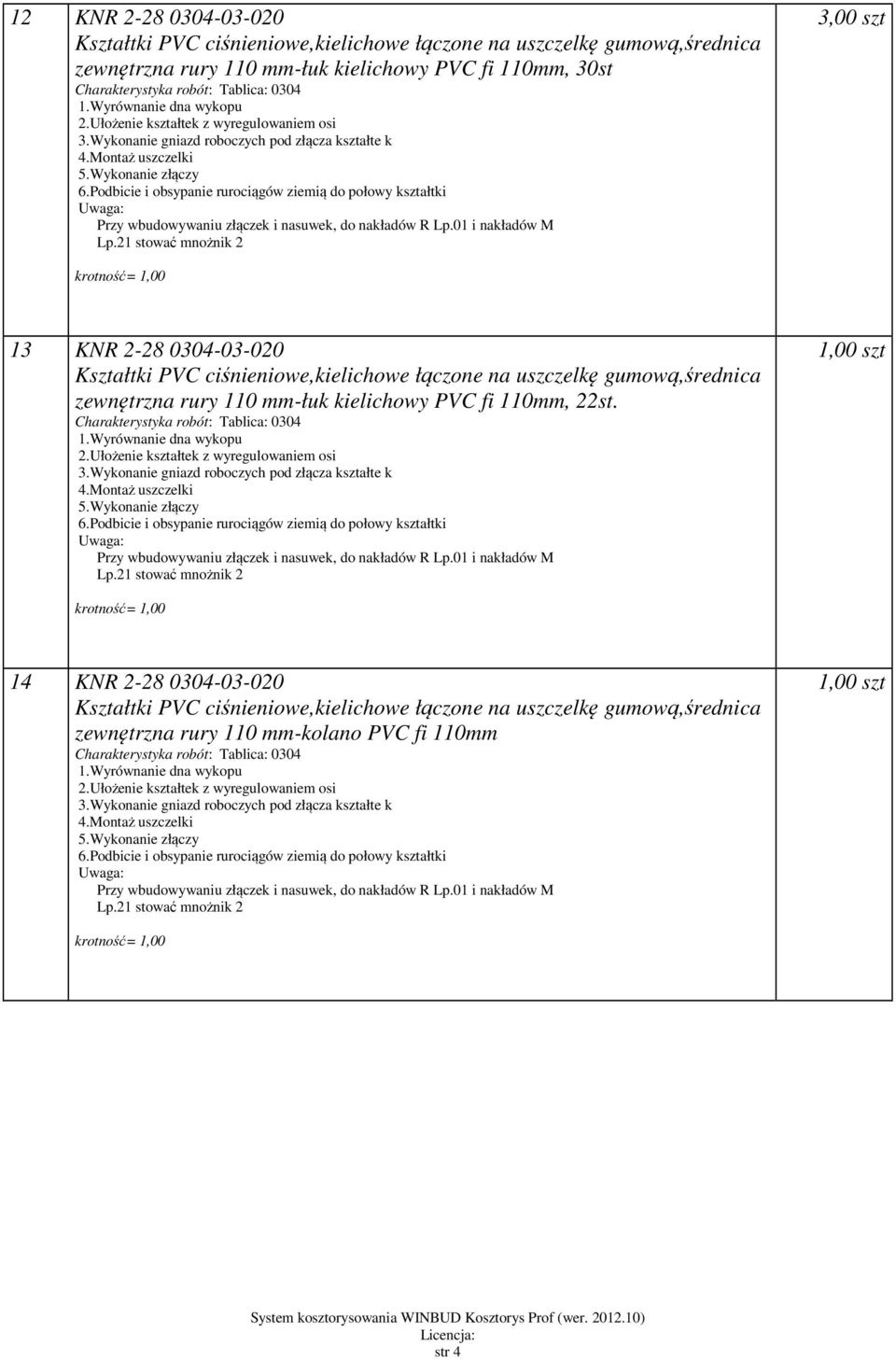

4 12 KNR zewnętrzna rury 110 -łuk kielichowy PVC fi 110, 30st 3,00 szt 13 KNR zewnętrzna rury 110 -łuk kielichowy PVC fi 110, 22st. 14 KNR zewnętrzna rury 110 -kolano PVC fi 110 str 4

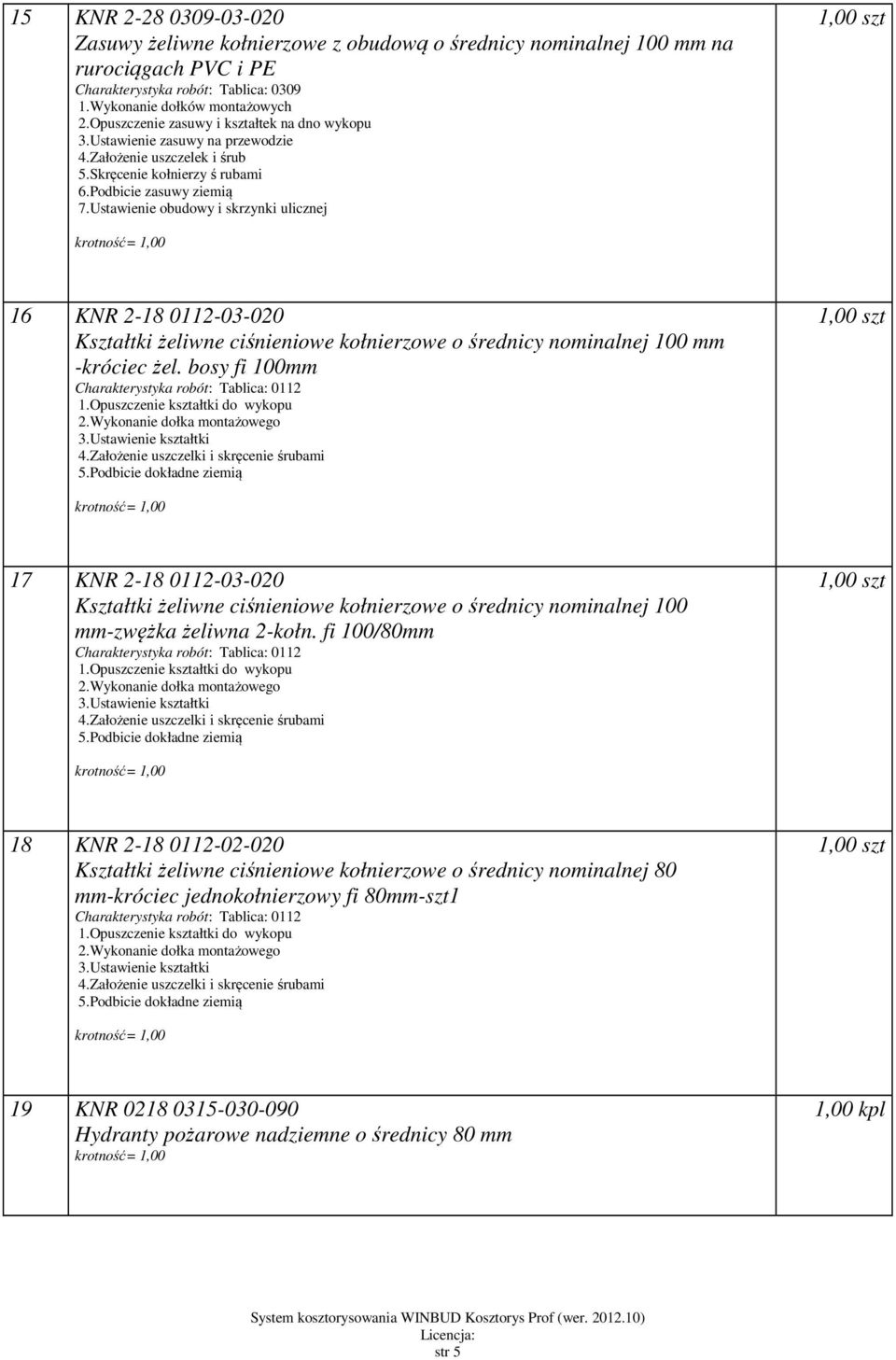

5 15 KNR Zasuwy żeliwne kołnierzowe z obudową o średnicy nominalnej 100 na rurociągach PVC i PE Charakterystyka robót: Tablica: Wykonanie dołków montażowych 2.Opuszczenie zasuwy i kształtek na dno wykopu 3.Ustawienie zasuwy na przewodzie 4.Założenie uszczelek i śrub 5.Skręcenie kołnierzy ś rubami 6.Podbicie zasuwy ziemią 7.Ustawienie obudowy i skrzynki ulicznej 16 KNR Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 100 -króciec żel. bosy fi 100 Charakterystyka robót: Tablica: Opuszczenie kształtki do wykopu 2.Wykonanie dołka montażowego 3.Ustawienie kształtki 4.Założenie uszczelki i skręcenie śrubami 5.Podbicie dokładne ziemią 17 KNR Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 100 -zwężka żeliwna 2-kołn. fi 100/80 Charakterystyka robót: Tablica: Opuszczenie kształtki do wykopu 2.Wykonanie dołka montażowego 3.Ustawienie kształtki 4.Założenie uszczelki i skręcenie śrubami 5.Podbicie dokładne ziemią 18 KNR Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 80 -króciec jednokołnierzowy fi 80-szt1 Charakterystyka robót: Tablica: Opuszczenie kształtki do wykopu 2.Wykonanie dołka montażowego 3.Ustawienie kształtki 4.Założenie uszczelki i skręcenie śrubami 5.Podbicie dokładne ziemią 19 KNR Hydranty pożarowe nadziemne o średnicy 80 1,00 kpl str 5

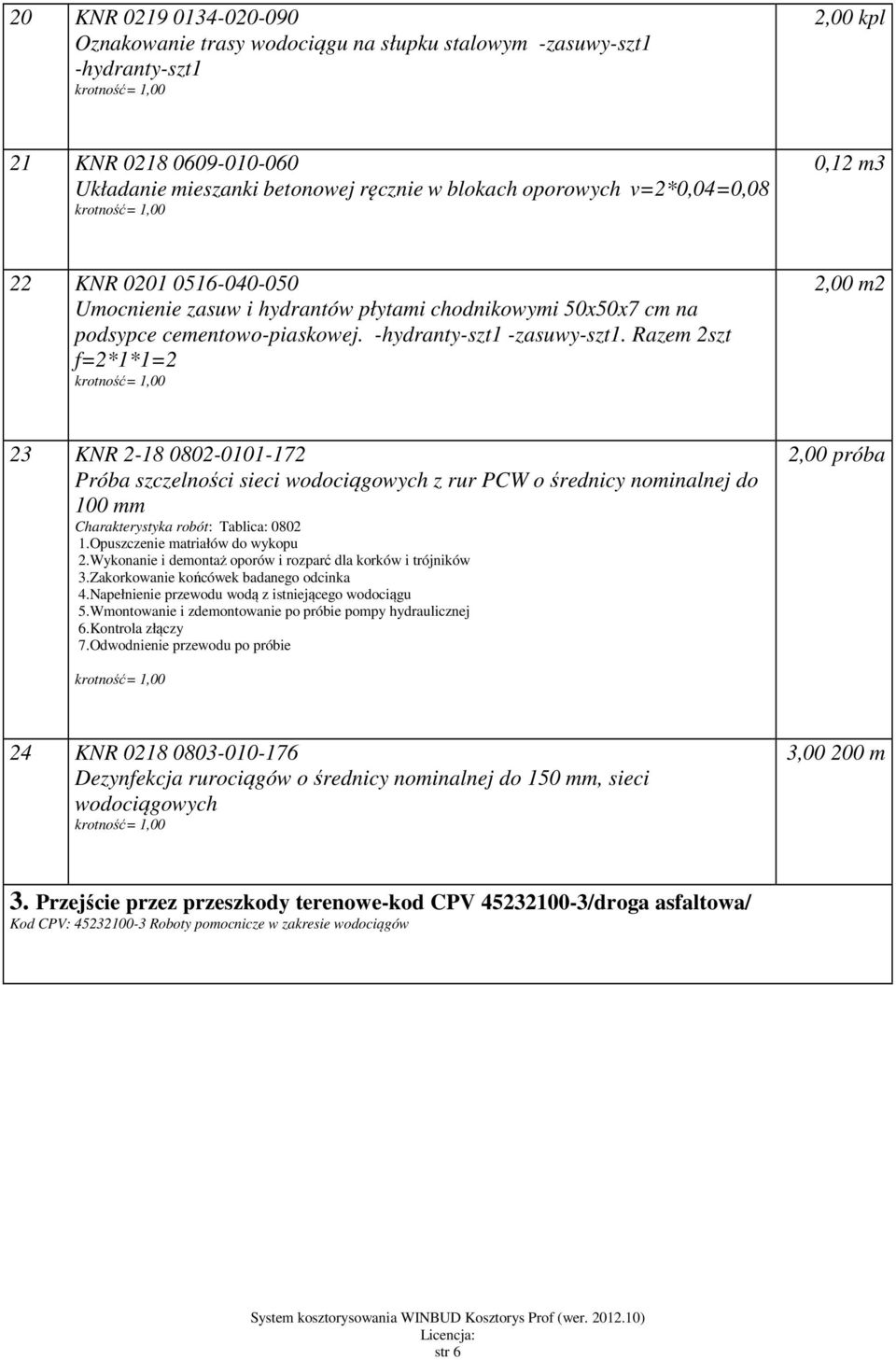

6 20 KNR Oznakowanie trasy wodociągu na słupku stalowym -zasuwy-szt1 -hydranty-szt1 2,00 kpl 21 KNR Układanie mieszanki betonowej ręcznie w blokach oporowych v=2*0,04=0,08 0,12 m3 22 KNR Umocnienie zasuw i hydrantów płytami chodnikowymi 50x50x7 cm na podsypce cementowo-piaskowej. -hydranty-szt1 -zasuwy-szt1. Razem 2szt f=2*1*1=2 2,00 m2 23 KNR Próba szczelności sieci wodociągowych z rur PCW o średnicy nominalnej do 100 Charakterystyka robót: Tablica: Opuszczenie matriałów do wykopu 2.Wykonanie i demontaż oporów i rozparć dla korków i trójników 3.Zakorkowanie końcówek badanego odcinka 4.Napełnienie przewodu wodą z istniejącego wodociągu 5.Wmontowanie i zdemontowanie po próbie pompy hydraulicznej 6.Kontrola złączy 7.Odwodnienie przewodu po próbie 2,00 próba 24 KNR Dezynfekcja rurociągów o średnicy nominalnej do 150, sieci wodociągowych 3, m 3. Przejście przez przeszkody terenowe-kod CPV /droga asfaltowa/ Kod CPV: Roboty pomocnicze w zakresie wodociągów str 6

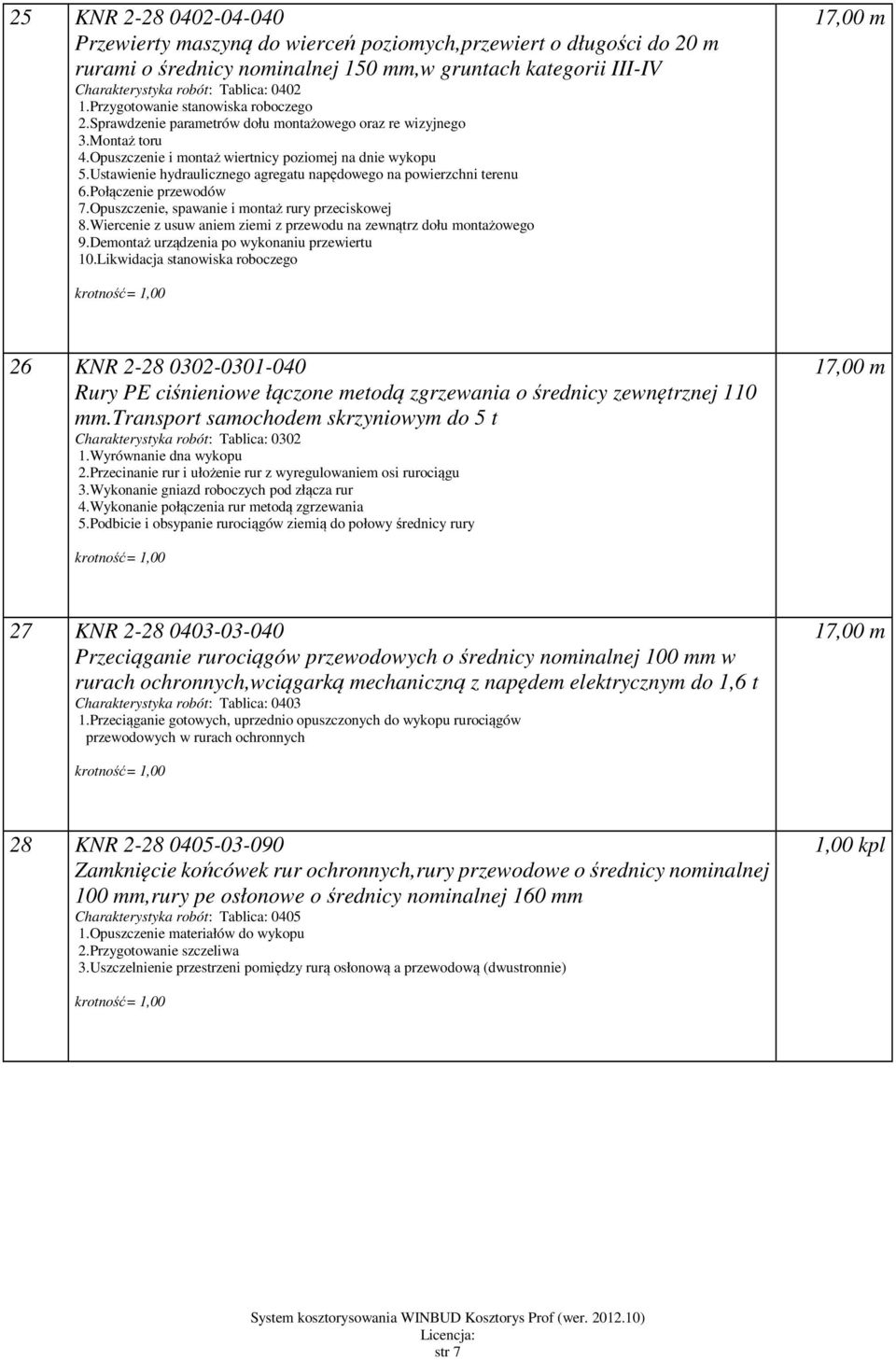

7 25 KNR Przewierty maszyną do wierceń poziomych,przewiert o długości do 20 m rurami o średnicy nominalnej 150,w gruntach kategorii III-IV Charakterystyka robót: Tablica: Przygotowanie stanowiska roboczego 2.Sprawdzenie parametrów dołu montażowego oraz re wizyjnego 3.Montaż toru 4.Opuszczenie i montaż wiertnicy poziomej na dnie wykopu 5.Ustawienie hydraulicznego agregatu napędowego na powierzchni terenu 6.Połączenie przewodów 7.Opuszczenie, spawanie i montaż rury przeciskowej 8.Wiercenie z usuw aniem ziemi z przewodu na zewnątrz dołu montażowego 9.Demontaż urządzenia po wykonaniu przewiertu 10.Likwidacja stanowiska roboczego 17,00 m 26 KNR Rury PE ciśnieniowe łączone metodą zgrzewania o średnicy zewnętrznej 110.Transport samochodem skrzyniowym do 5 t Charakterystyka robót: Tablica: Przecinanie rur i ułożenie rur z wyregulowaniem osi rurociągu 3.Wykonanie gniazd roboczych pod złącza rur 4.Wykonanie połączenia rur metodą zgrzewania 5.Podbicie i obsypanie rurociągów ziemią do połowy średnicy rury 17,00 m 27 KNR Przeciąganie rurociągów przewodowych o średnicy nominalnej 100 w rurach ochronnych,wciągarką mechaniczną z napędem elektrycznym do 1,6 t Charakterystyka robót: Tablica: Przeciąganie gotowych, uprzednio opuszczonych do wykopu rurociągów przewodowych w rurach ochronnych 17,00 m 28 KNR Zamknięcie końcówek rur ochronnych,rury przewodowe o średnicy nominalnej 100,rury pe osłonowe o średnicy nominalnej 160 Charakterystyka robót: Tablica: Opuszczenie materiałów do wykopu 2.Przygotowanie szczeliwa 3.Uszczelnienie przestrzeni pomiędzy rurą osłonową a przewodową (dwustronnie) 1,00 kpl str 7

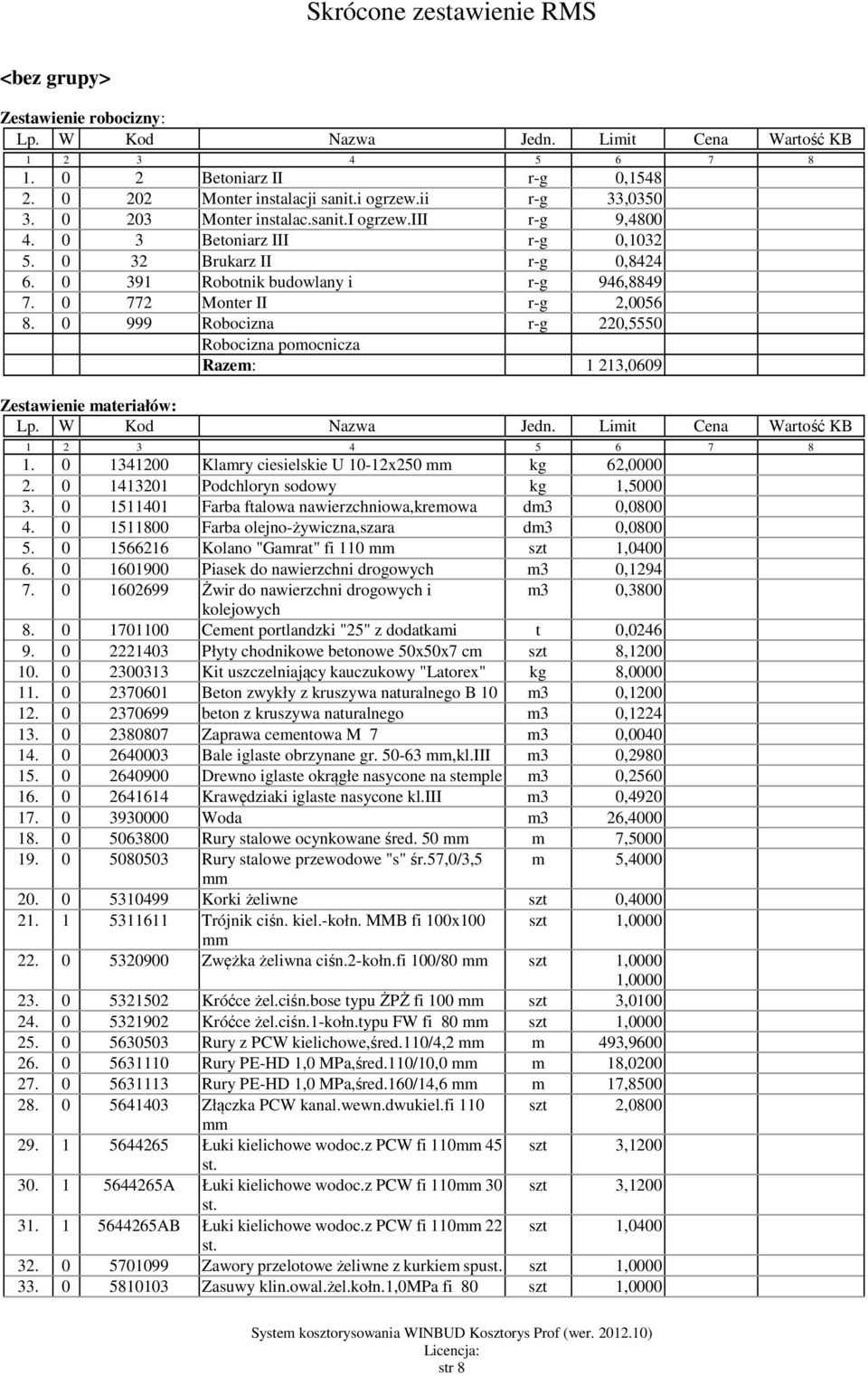

8 Skrócone zestawienie RMS <bez grupy> Zestawienie robocizny: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Betoniarz II r-g 0, Monter instalacji sanit.i ogrzew.ii r-g 33, Monter instalac.sanit.i ogrzew.iii r-g 9, Betoniarz III r-g 0, Brukarz II r-g 0, Robotnik budowlany i r-g 946, Monter II r-g 2, Robocizna r-g 220,5550 Robocizna pomocnicza Razem: 1 213,0609 Zestawienie materiałów: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Klamry ciesielskie U 10-12x250 kg 62, Podchloryn sodowy kg 1, Farba ftalowa nawierzchniowa,kremowa dm3 0, Farba olejno-żywiczna,szara dm3 0, Kolano "Gamrat" fi 110 szt 1, Piasek do nawierzchni drogowych m3 0, Żwir do nawierzchni drogowych i m3 0,3800 kolejowych Cement portlandzki "25" z dodatkami t 0, Płyty chodnikowe betonowe 50x50x7 cm szt 8, Kit uszczelniający kauczukowy "Latorex" kg 8, Beton zwykły z kruszywa naturalnego B 10 m3 0, beton z kruszywa naturalnego m3 0, Zaprawa cementowa M 7 m3 0, Bale iglaste obrzynane gr ,kl.III m3 0, Drewno iglaste okrągłe nasycone na stemple m3 0, Krawędziaki iglaste nasycone kl.iii m3 0, Woda m3 26, Rury stalowe ocynkowane śred. 50 m 7, Rury stalowe przewodowe "s" śr.57,0/3,5 m 5, Korki żeliwne szt 0, Trójnik ciśn. kiel.-kołn. MMB fi 100x100 szt 1, Zwężka żeliwna ciśn.2-kołn.fi 100/80 szt 1,0000 1, Króćce żel.ciśn.bose typu ŻPŻ fi 100 szt 3, Króćce żel.ciśn.1-kołn.typu FW fi 80 szt 1, Rury z PCW kielichowe,śred.110/4,2 m 493, Rury PE-HD 1,0 MPa,śred.110/10,0 m 18, Rury PE-HD 1,0 MPa,śred.160/14,6 m 17, Złączka PCW kanal.wewn.dwukiel.fi 110 szt 2, Łuki kielichowe wodoc.z PCW fi szt 3,1200 st A Łuki kielichowe wodoc.z PCW fi szt 3,1200 st AB Łuki kielichowe wodoc.z PCW fi szt 1,0400 st Zawory przelotowe żeliwne z kurkiem spust. szt 1, Zasuwy klin.owal.żel.kołn.1,0mpa fi 80 szt 1,0000 str 8

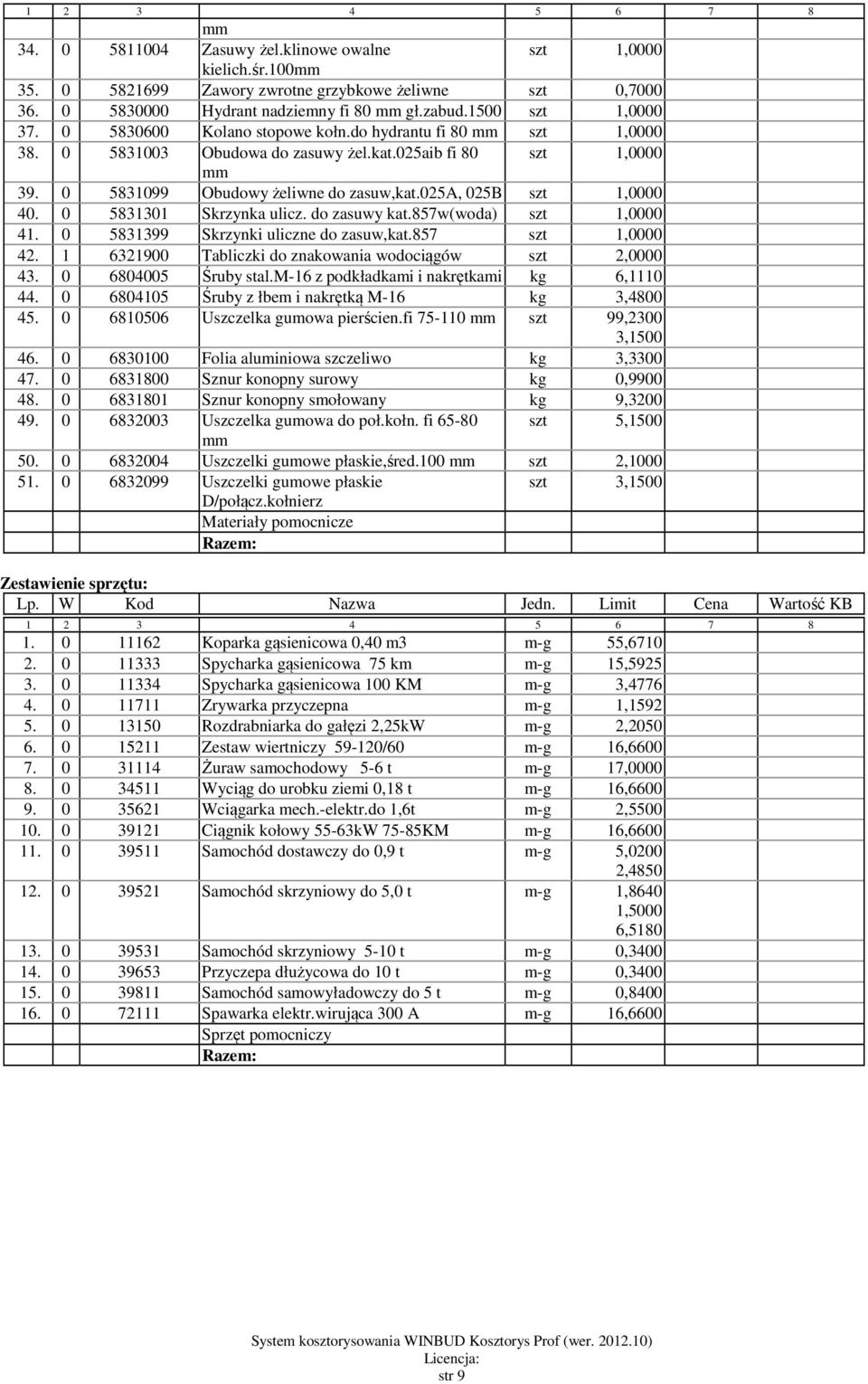

9 Zasuwy żel.klinowe owalne szt 1,0000 kielich.śr Zawory zwrotne grzybkowe żeliwne szt 0, Hydrant nadziemny fi 80 gł.zabud.1500 szt 1, Kolano stopowe kołn.do hydrantu fi 80 szt 1, Obudowa do zasuwy żel.kat.025aib fi 80 szt 1, Obudowy żeliwne do zasuw,kat.025a, 025B szt 1, Skrzynka ulicz. do zasuwy kat.857w(woda) szt 1, Skrzynki uliczne do zasuw,kat.857 szt 1, Tabliczki do znakowania wodociągów szt 2, Śruby stal.m-16 z podkładkami i nakrętkami kg 6, Śruby z łbem i nakrętką M-16 kg 3, Uszczelka gumowa pierścien.fi szt 99,2300 3, Folia aluminiowa szczeliwo kg 3, Sznur konopny surowy kg 0, Sznur konopny smołowany kg 9, Uszczelka gumowa do poł.kołn. fi szt 5, Uszczelki gumowe płaskie,śred.100 szt 2, Uszczelki gumowe płaskie szt 3,1500 D/połącz.kołnierz Materiały pomocnicze Razem: Zestawienie sprzętu: Lp. W Kod Nazwa Jedn. Limit Cena Wartość KB Koparka gąsienicowa 0,40 m3 m-g 55, Spycharka gąsienicowa 75 km m-g 15, Spycharka gąsienicowa 100 KM m-g 3, Zrywarka przyczepna m-g 1, Rozdrabniarka do gałęzi 2,25kW m-g 2, Zestaw wiertniczy /60 m-g 16, Żuraw samochodowy 5-6 t m-g 17, Wyciąg do urobku ziemi 0,18 t m-g 16, Wciągarka mech.-elektr.do 1,6t m-g 2, Ciągnik kołowy 55-63kW 75-85KM m-g 16, Samochód dostawczy do 0,9 t m-g 5,0200 2, Samochód skrzyniowy do 5,0 t m-g 1,8640 1,5000 6, Samochód skrzyniowy 5-10 t m-g 0, Przyczepa dłużycowa do 10 t m-g 0, Samochód samowyładowczy do 5 t m-g 0, Spawarka elektr.wirująca 300 A m-g 16,6600 Sprzęt pomocniczy Razem: str 9
