1 ZAWIASY PROWADNICE AKCESORIA MEBLOWE Wyciàg z programu sprzeda y Würth Polska 2014

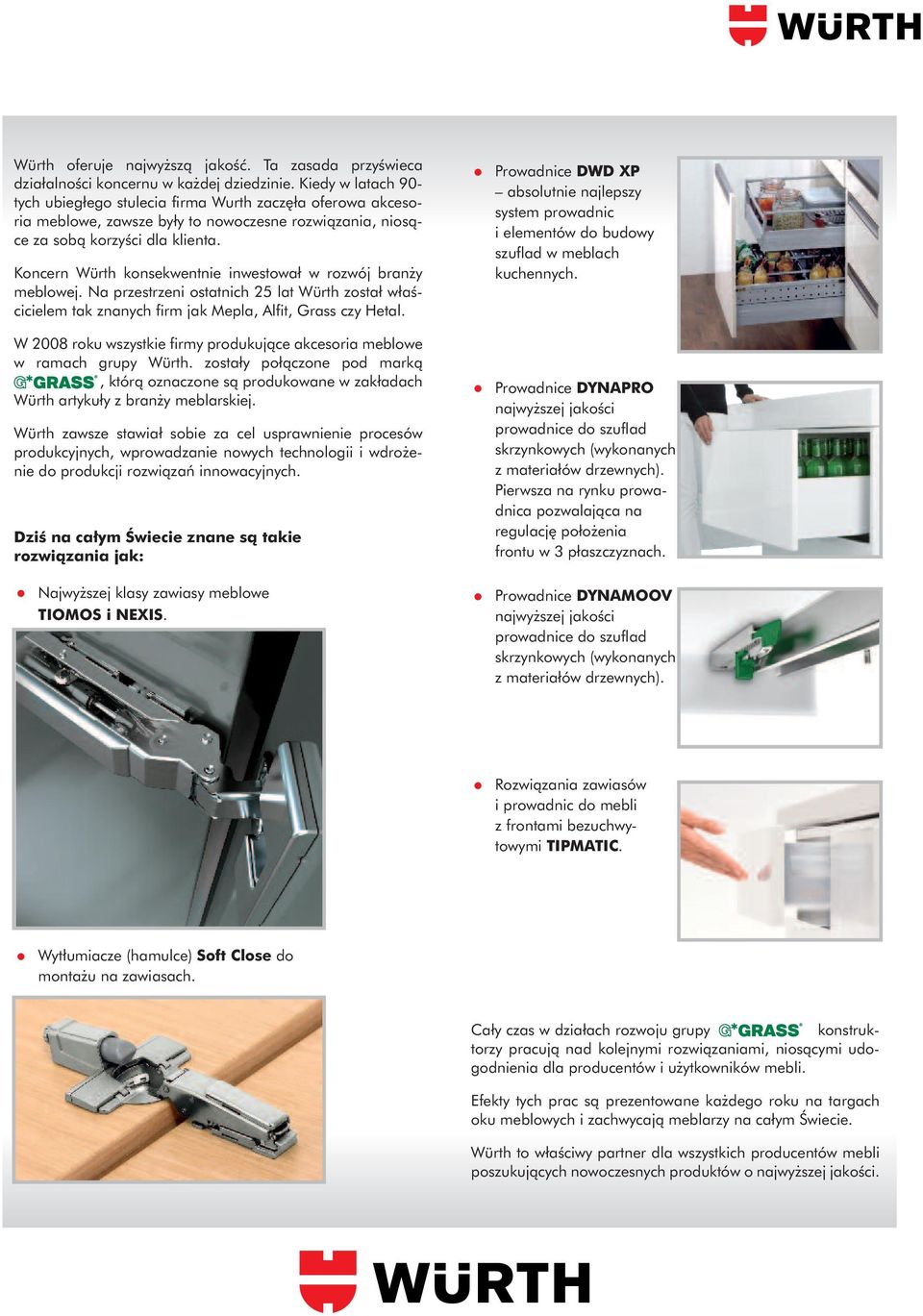

2 Würth oferuje najwy szà jakoêç. Ta zasada przyêwieca działalnoêci koncernu w ka dej dziedzinie. Kiedy w latach 90- tych ubiegłego stulecia firma Wurth zacz ła oferowa akcesoria meblowe, zawsze były to nowoczesne rozwiàzania, niosàce za sobà korzyêci dla klienta. Koncern Würth konsekwentnie inwestował w rozwój bran y meblowej. Na przestrzeni ostatnich 25 lat Würth został właêcicielem tak znanych firm jak Mepla, Alfit, Grass czy Hetal. W 2008 roku wszystkie firmy produkujàce akcesoria meblowe w ramach grupy Würth. zostały połàczone pod markà..., którà oznaczone sà produkowane w zakładach Würth artykuły z bran y meblarskiej. Würth zawsze stawiał sobie za cel usprawnienie procesów produkcyjnych, wprowadzanie nowych technologii i wdro enie do produkcji rozwiàzaƒ innowacyjnych. DziÊ na ca ym Âwiecie znane sà takie rozwiàzania jak: Najwy szej klasy zawiasy meblowe TIOMOS i NEXIS. Prowadnice DWD XP absolutnie najlepszy system prowadnic i elementów do budowy szuflad w meblach kuchennych. Prowadnice DYNAPRO najwy szej jakoêci prowadnice do szuflad skrzynkowych (wykonanych z materiałów drzewnych). Pierwsza na rynku prowadnica pozwalajàca na regulacj poło enia frontu w 3 płaszczyznach. Prowadnice DYNAMOOV najwy szej jakoêci prowadnice do szuflad skrzynkowych (wykonanych z materiałów drzewnych). Rozwiàzania zawiasów i prowadnic do mebli z frontami bezuchwytowymi TIPMATIC. Wyt umiacze (hamulce) Soft Close do monta u na zawiasach. Cały czas w działach rozwoju grupy konstruktorzy pracujà nad kolejnymi rozwiàzaniami, niosàcymi udogodnienia dla producentów i u ytkowników mebli. Efekty tych prac sà prezentowane ka dego roku na targach oku meblowych i zachwycajà meblarzy na całym Âwiecie. Würth to właêciwy partner dla wszystkich producentów mebli poszukujàcych nowoczesnych produktów o najwy szej jakoêci.

3 informacje techniczne Zawiasy spotykane uk ady otworów mocujàcych

4 informacje techniczne Mo liwoêci monta u zawiasów Nexis Zawiasy Nexis do przykr cania wkr tami tylko jedna operacja wiercenia pod puszk zawiasu, atwy monta, bez koniecznoêci stosowania dodatkowych przyrzàdów. Dost pne pod rozstaw mocowaƒ 52 mm. Zawiasy Nexis do wciskania i mocowania za pomoca ko ków nylonowych. Do zastosowania z automatami do okuwania lub przy u yciu wzornika SBL 3 wiercenie otworów pod puszk oraz ko ki. Zapewniony dok adny monta. SzybkoÊç wykonania po àczenia. Dost pne pod rozstaw mocowaƒ 52 mm i 45 mm (UWAGA!!! Dost pne jako artyku specjalny). Zawiasy Nexis Impresso do wciskania i mocowania za pomocà dêwigni. Do zastosowania z automatami do okuwania lub przy u yciu wzornika SBL 3 wiercenie otworów pod puszk oraz pod trzpienie ustawcze. Szybki i prosty monta. atwa mo liwoêç demonta u. Dost pne pod rozstaw mocowaƒ 52 mm i 45 mm jak równie 48 mm. UWAGA! Jeden zawias umo liwia zastosowanie pod rozstaw 45/9,5 mm oraz 48/9 mm

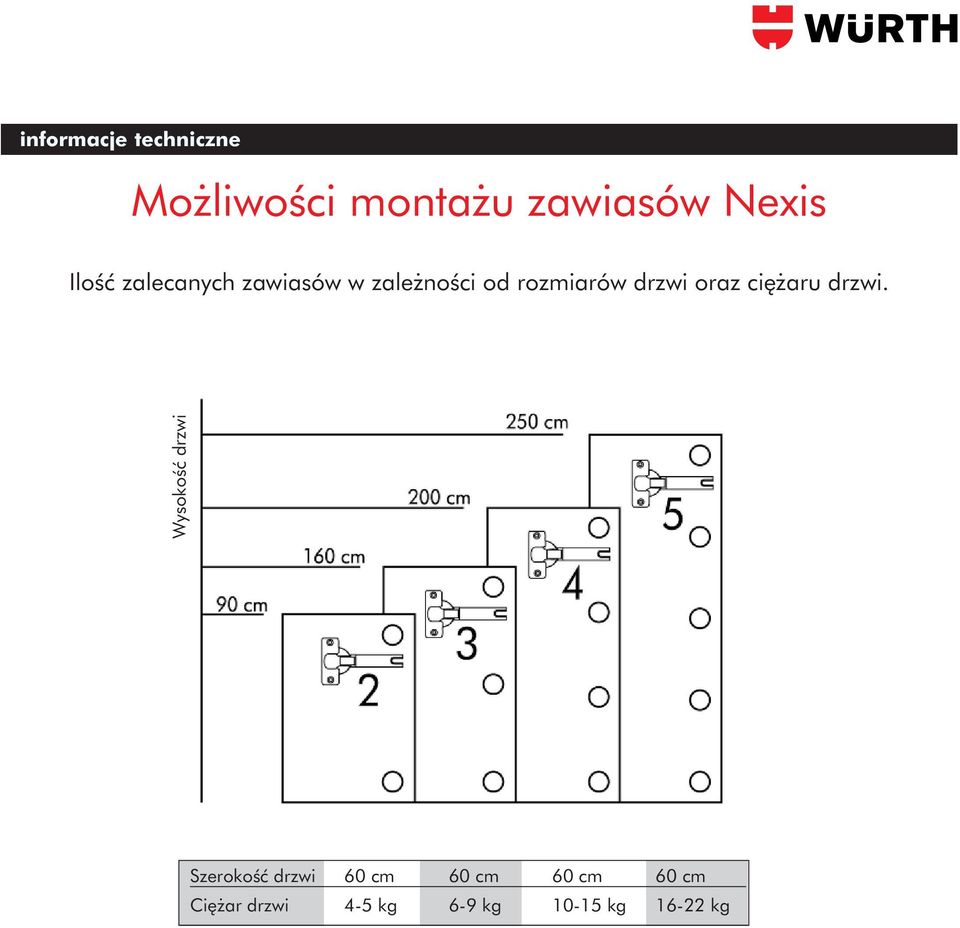

5 informacje techniczne Mo liwoêci monta u zawiasów Nexis IloÊç zalecanych zawiasów w zale noêci od rozmiarów drzwi oraz ci aru drzwi. WysokoÊç drzwi SzerokoÊç drzwi 60 cm 60 cm 60 cm 60 cm Ci ar drzwi 4-5 kg 6-9 kg kg kg

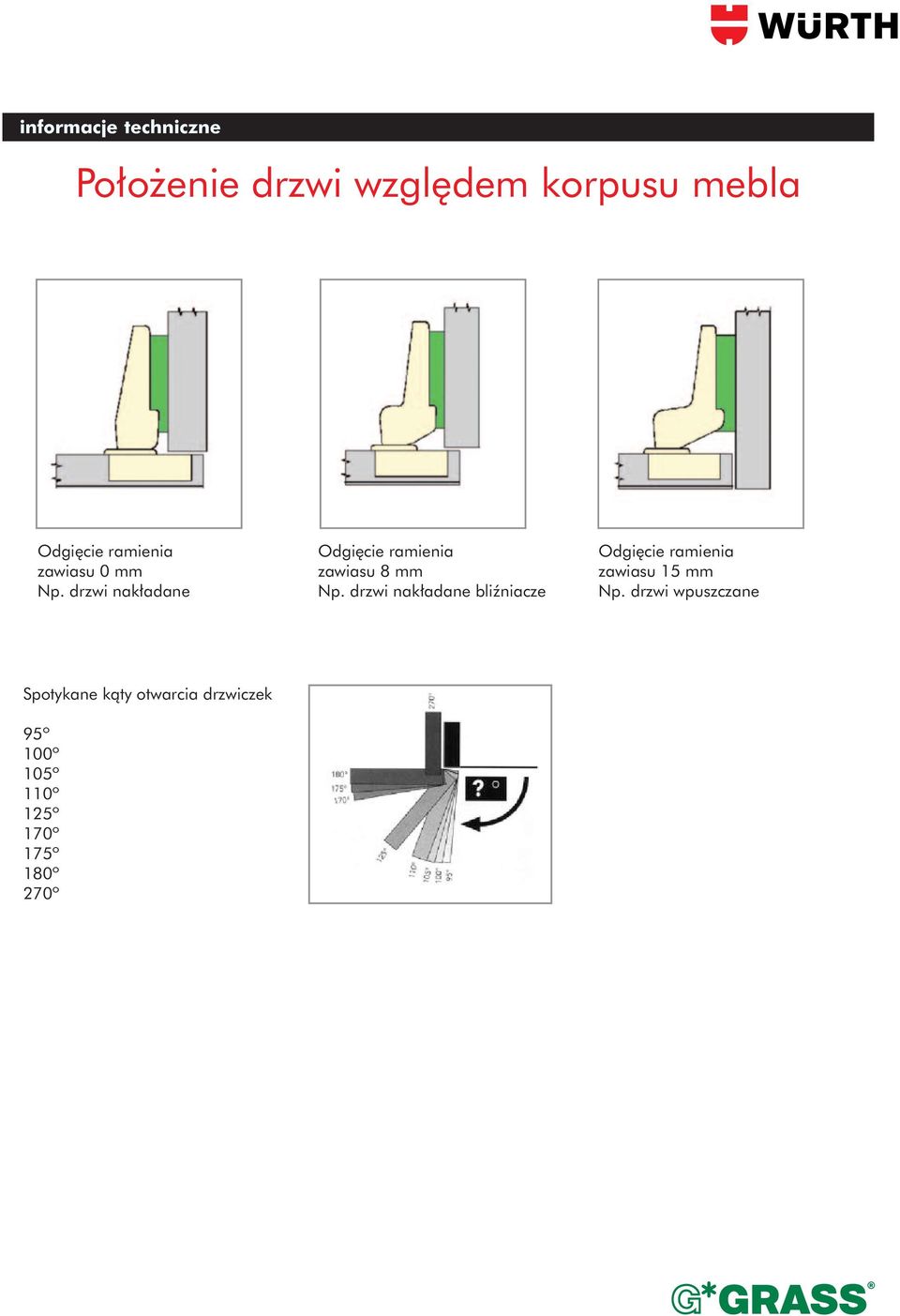

6 informacje techniczne Po o enie drzwi wzgl dem korpusu mebla Odgi cie ramienia zawiasu 0 mm Np. drzwi nak adane Odgi cie ramienia zawiasu 8 mm Np. drzwi nak adane bliêniacze Odgi cie ramienia zawiasu 15 mm Np. drzwi wpuszczane Spotykane kàty otwarcia drzwiczek 95º 100º 105º 110º 125º 170º 175º 180º 270º

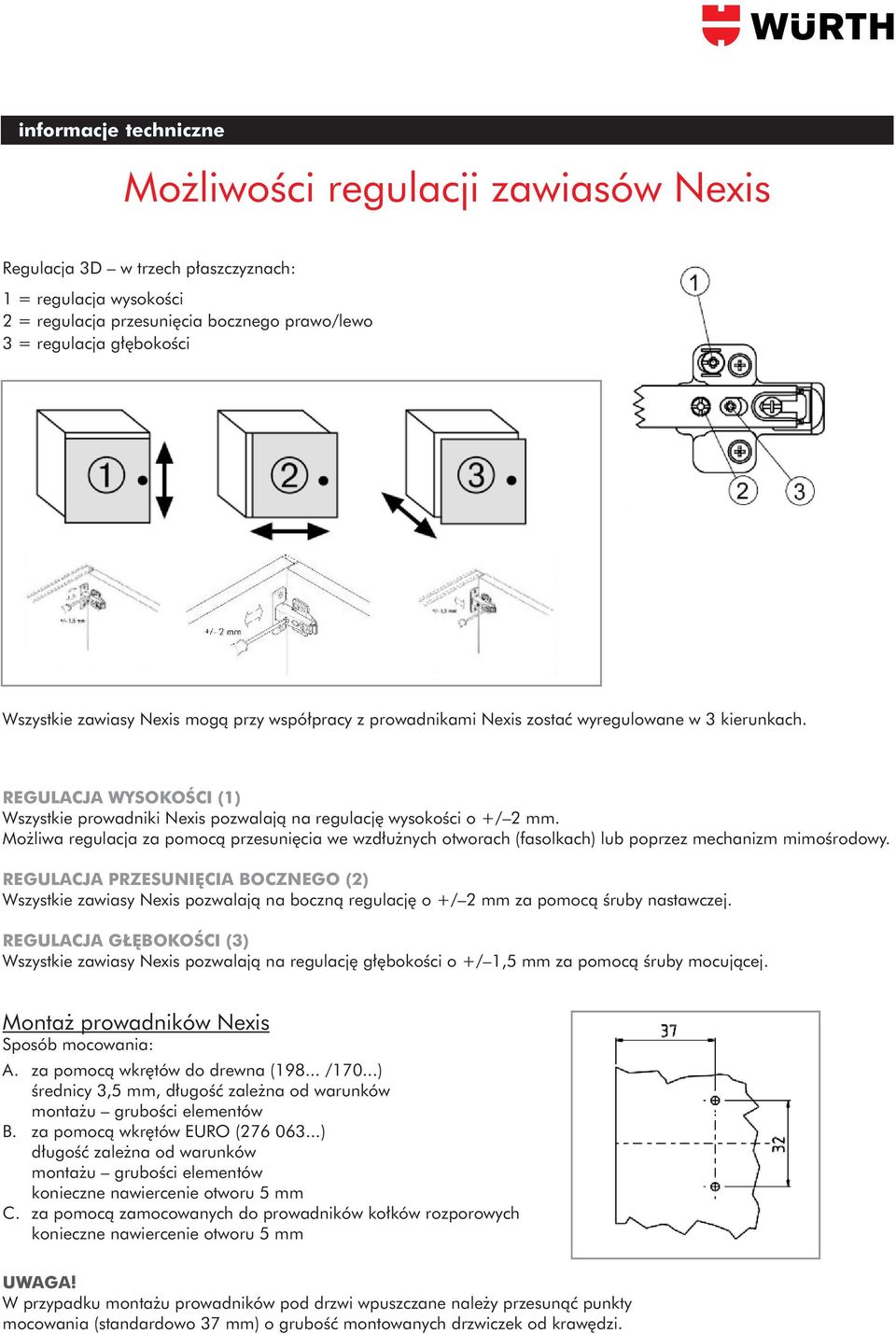

7 informacje techniczne Mo liwoêci regulacji zawiasów Nexis Regulacja 3D w trzech p aszczyznach: 1 = regulacja wysokoêci 2 = regulacja przesuni cia bocznego prawo/lewo 3 = regulacja g bokoêci Wszystkie zawiasy Nexis mogà przy wspó pracy z prowadnikami Nexis zostaç wyregulowane w 3 kierunkach. REGULACJA WYSOKOÂCI (1) Wszystkie prowadniki Nexis pozwalajà na regulacj wysokoêci o +/ 2 mm. Mo liwa regulacja za pomocà przesuni cia we wzd u nych otworach (fasolkach) lub poprzez mechanizm mimoêrodowy. REGULACJA PRZESUNI CIA BOCZNEGO (2) Wszystkie zawiasy Nexis pozwalajà na bocznà regulacj o +/ 2 mm za pomocà Êruby nastawczej. REGULACJA G BOKOÂCI (3) Wszystkie zawiasy Nexis pozwalajà na regulacj g bokoêci o +/ 1,5 mm za pomocà Êruby mocujàcej. Monta prowadników Nexis Sposób mocowania: A. za pomocà wkr tów do drewna ( /170...) Êrednicy 3,5 mm, d ugoêç zale na od warunków monta u gruboêci elementów B. za pomocà wkr tów EURO ( ) d ugoêç zale na od warunków monta u gruboêci elementów konieczne nawiercenie otworu 5 mm C. za pomocà zamocowanych do prowadników ko ków rozporowych konieczne nawiercenie otworu 5 mm UWAGA! W przypadku monta u prowadników pod drzwi wpuszczane nale y przesunàç punkty mocowania (standardowo 37 mm) o gruboêç montowanych drzwiczek od kraw dzi.

8 informacje techniczne Zasady doboru prowadnika Im wy szy prowadnik, tym wi ksze odsuni cie kraw dzi drzwi od kraw dzi korpusu. H=0 najcz Êciej stosowany w szafkach wolnostojàcych; w ciàgach szafek w szafkach skrajnych; we wszystkich wykonaniach szafek, gdzie chcemy, aby kraw dê drzwi znajdowa a si mo liwie najbli ej kraw dzi korpusu lub kraw dê drzwi licowa a z kraw dzià korpusu H=2 cz sto stosowany w ciàgach szafek np. kuchennych odsuni cie drzwi przez prowadnik H=2 umo liwia bezkolizyjne otwieranie sàsiadujàcych drzwi; równie stosowany w drzwiach bliêniaczych oraz niektórych wykonaniach szafek kàtowych H=4 stosowany przy drzwiach wpuszczanych oraz przy szafkach ustawionych pod kàtem 45º lub innych szafkach kàtowych (+37, + 24, +20 itp.) H=8 stosowany przy drzwiach wpuszczanych oraz przy szafkach kàtowych Do dok adnego wyliczenia wysokoêci prowadnika s u à wzory podane na stronach katalogowych zawiasów. WysokoÊç prowadnika jest zale na od: po o enia drzwiczek wzgl dem korpusu wymiaru Ta odleg oêci kraw dzi puszki od kraw dzi drzwi wymiaru A zachodzenia drzwiczek na korpus (drzwi nak adane) wymiaru F szczeliny pomi dzy drzwiami i korpusem (drzwi wpuszczane) H = 0 mm H = 2 mm H = 4 mm K = 0 K = 8 K = 15 Ta = 4 mm Ta = 5 mm Ta = 6 mm Wzory dla zawiasów 100º przedstawia tabela poni ej. Zawiasy z odgi ciem K=0 mm Zawiasy z odgi ciem K=8 mm Zawiasy z odgi ciem K=15 mm (przy drzwiach wpuszczanych) H=13+Ta A H=5+Ta A H= 2 + Ta + F

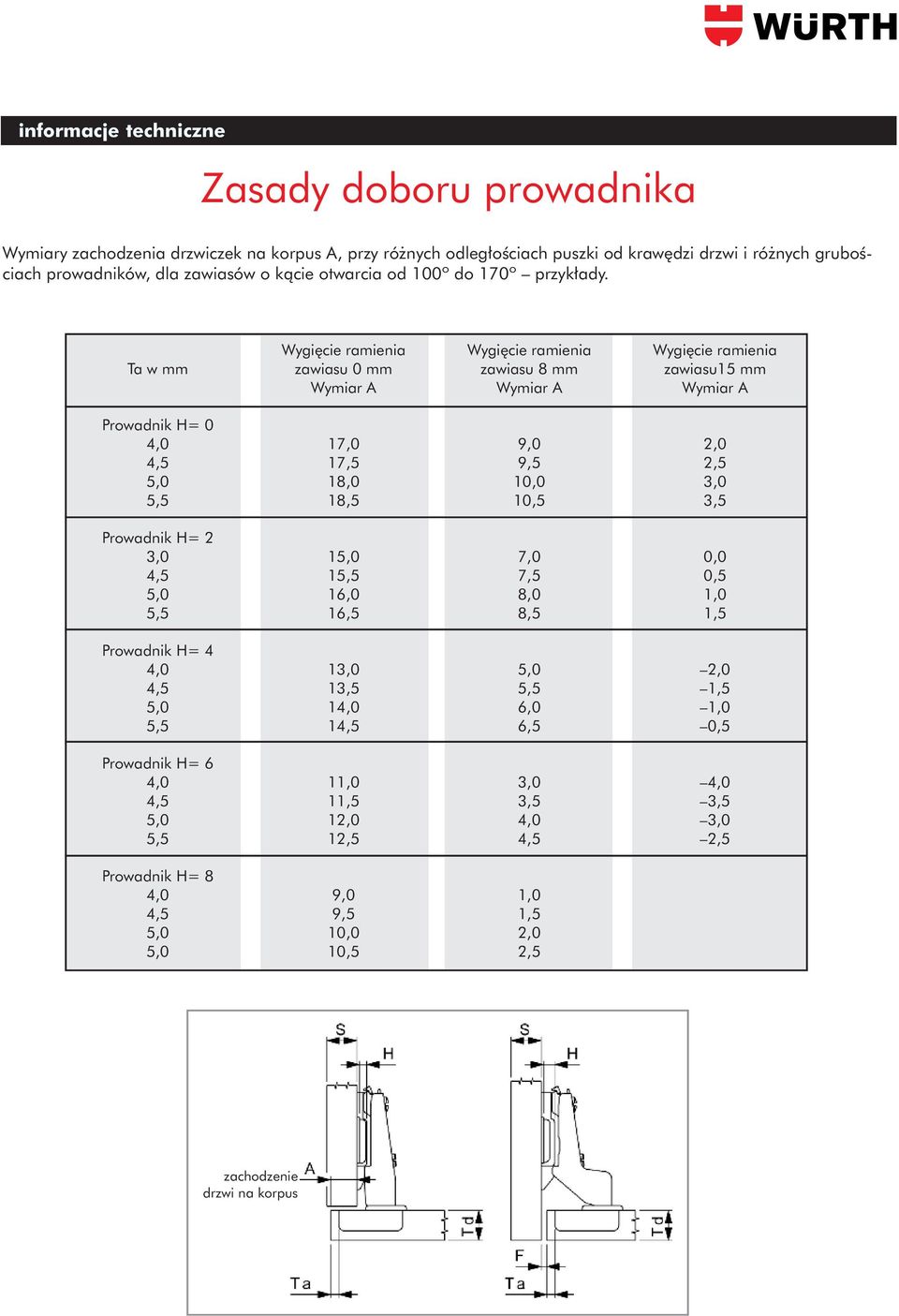

9 informacje techniczne Zasady doboru prowadnika Wymiary zachodzenia drzwiczek na korpus A, przy ró nych odleg oêciach puszki od kraw dzi drzwi i ró nych gruboêciach prowadników, dla zawiasów o kàcie otwarcia od 100º do 170º przyk ady. Ta w mm Wygi cie ramienia zawiasu 0 mm Wymiar A Wygi cie ramienia zawiasu 8 mm Wymiar A Wygi cie ramienia zawiasu15 mm Wymiar A Prowadnik H= 0 4,0 4,5 5,0 5,5 17,0 17,5 18,0 18,5 9,0 9,5 10,0 10,5 2,0 2,5 3,0 3,5 Prowadnik H= 2 3,0 4,5 5,0 5,5 15,0 15,5 16,0 16,5 7,0 7,5 8,0 8,5 0,0 0,5 1,0 1,5 Prowadnik H= 4 4,0 4,5 5,0 5,5 13,0 13,5 14,0 14,5 5,0 5,5 6,0 6,5 2,0 1,5 1,0 0,5 Prowadnik H= 6 4,0 4,5 5,0 5,5 11,0 11,5 12,0 12,5 3,0 3,5 4,0 4,5 4,0 3,5 3,0 2,5 Prowadnik H= 8 4,0 4,5 5,0 5,0 9,0 9,5 10,0 10,5 1,0 1,5 2,0 2,5 zachodzenie drzwi na korpus

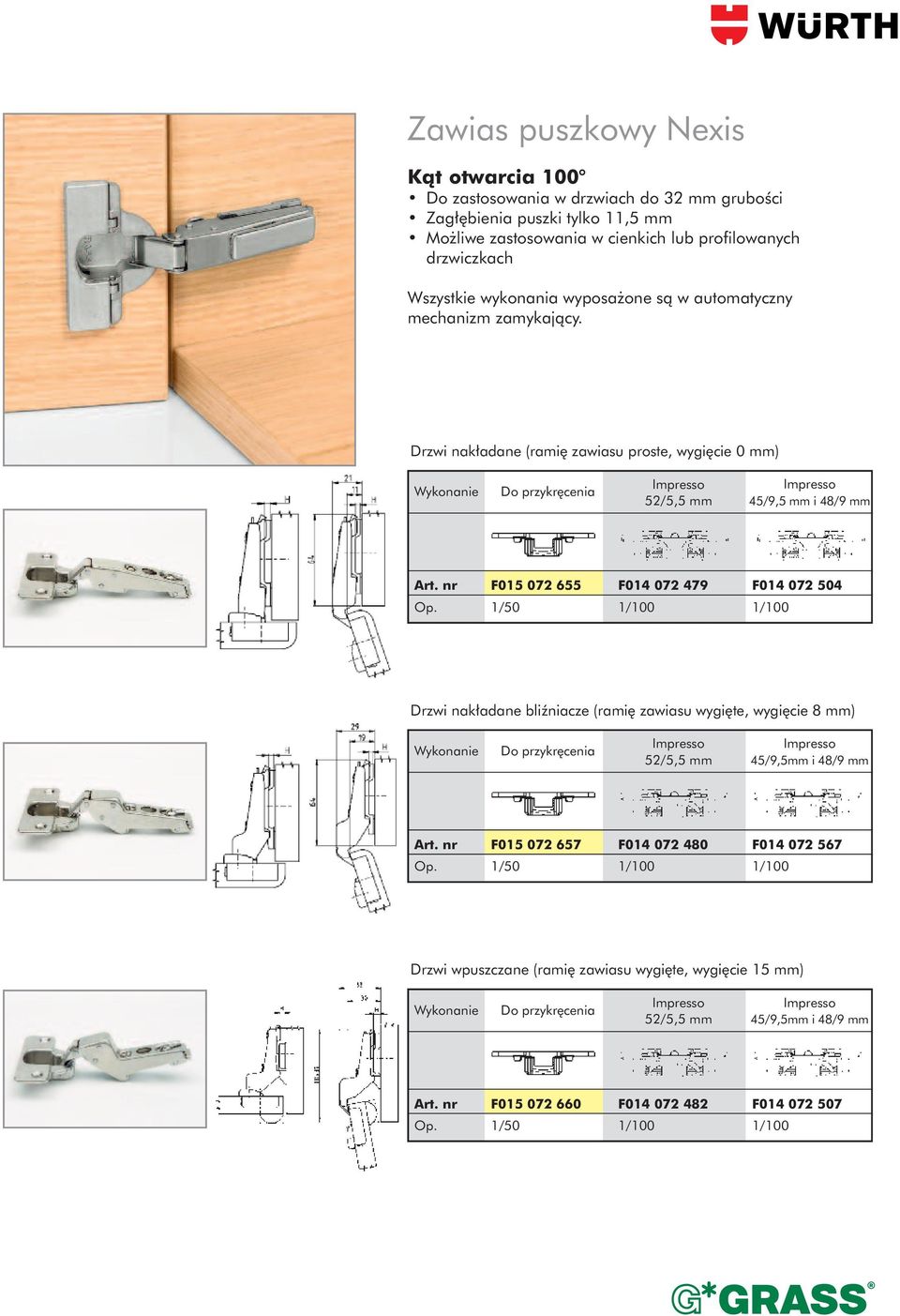

10 Zawias puszkowy Nexis Kàt otwarcia 100 Do zastosowania w drzwiach do 32 mm gruboêci Zag bienia puszki tylko 11,5 mm Mo liwe zastosowania w cienkich lub profilowanych drzwiczkach Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9 mm Art. nr F F F Op. 1/50 1/100 1/100 Drzwi nak adane bliêniacze (rami zawiasu wygi te, wygi cie 8 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5mm i 48/9 mm Art. nr F F F Op. 1/50 1/100 1/100 Drzwi wpuszczane (rami zawiasu wygi te, wygi cie 15 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5mm i 48/9 mm Art. nr F F F Op. 1/50 1/100 1/100

11 Informacje techniczne zawias Nexis 100 : do drzwiczek do gruboêci 32 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 11,5 mm pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika Drzwi nak adane Drzwi bliêniacze Drzwi wpuszczane H=13+Ta A H=5+Ta A H= 2+Ta+F H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek bok korpusu, F = szczelina mi dzy korpusem i drzwiczkami Do przykr cania Impresso Informacje dotyczàce konstrukcji Minimalna szczelina F dla zawiasów Nexis o kàcie otwarcia 100 GruboÊç drzwiczek Minimalna szczelina L pomi dzy drzwiami i korpusem GruboÊç drzwiczek Przedstawienie ruchu drzwiczek i zachowania si szczelin. Maksymalna gruboêç drzwiczek, przy której mo liwe jest otwarcie drzwi, tak aby nie dotyka y one korpusu mebla. Nale y uwzgl dniç formu : C = 26 + Ta + F

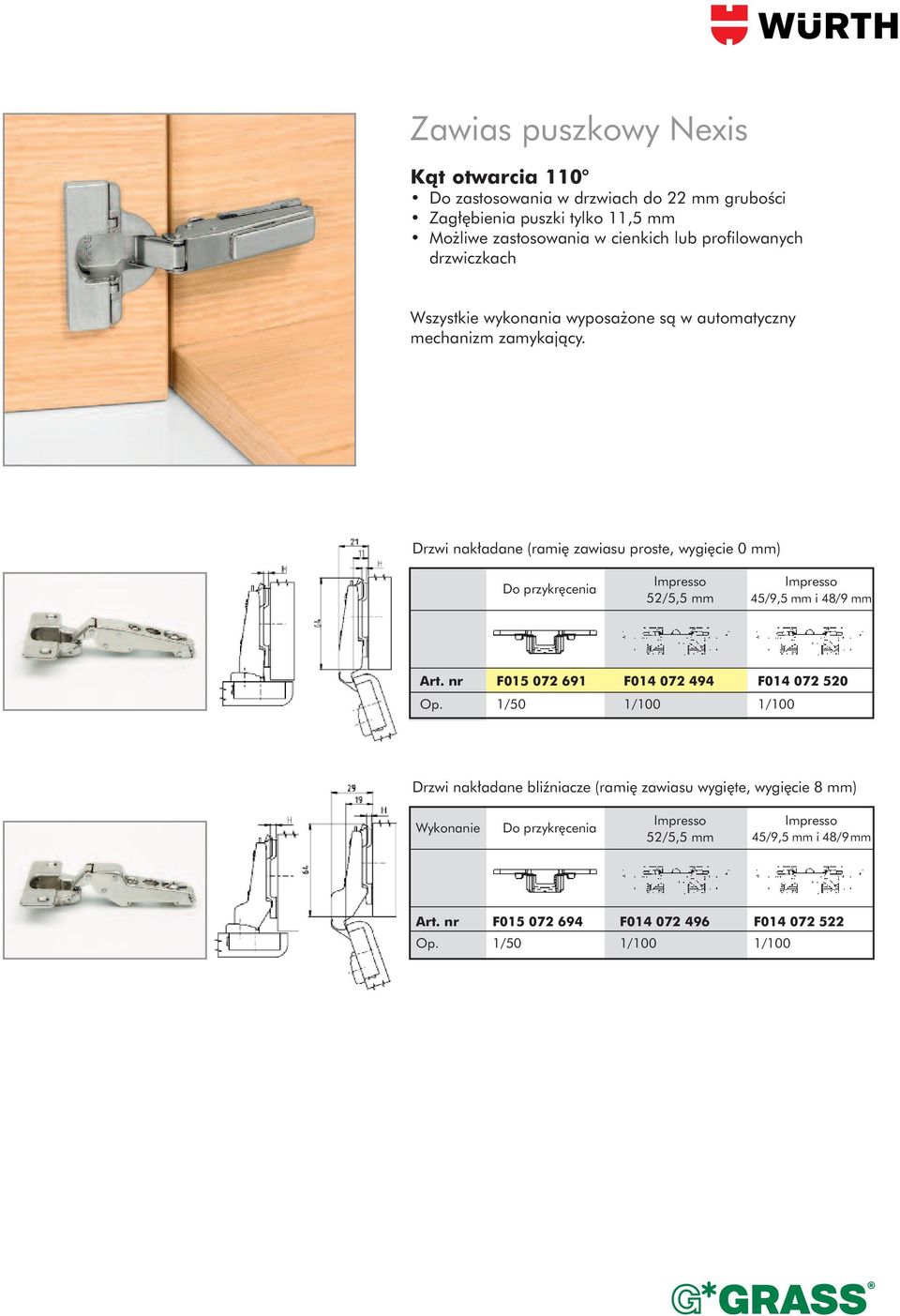

12 Zawias puszkowy Nexis Kàt otwarcia 110 Do zastosowania w drzwiach do 22 mm gruboêci Zag bienia puszki tylko 11,5 mm Mo liwe zastosowania w cienkich lub profilowanych drzwiczkach Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9 mm Art. nr F F F Op. 1/50 1/100 1/100 Drzwi nak adane bliêniacze (rami zawiasu wygi te, wygi cie 8 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9mm Art. nr F F F Op. 1/50 1/100 1/100

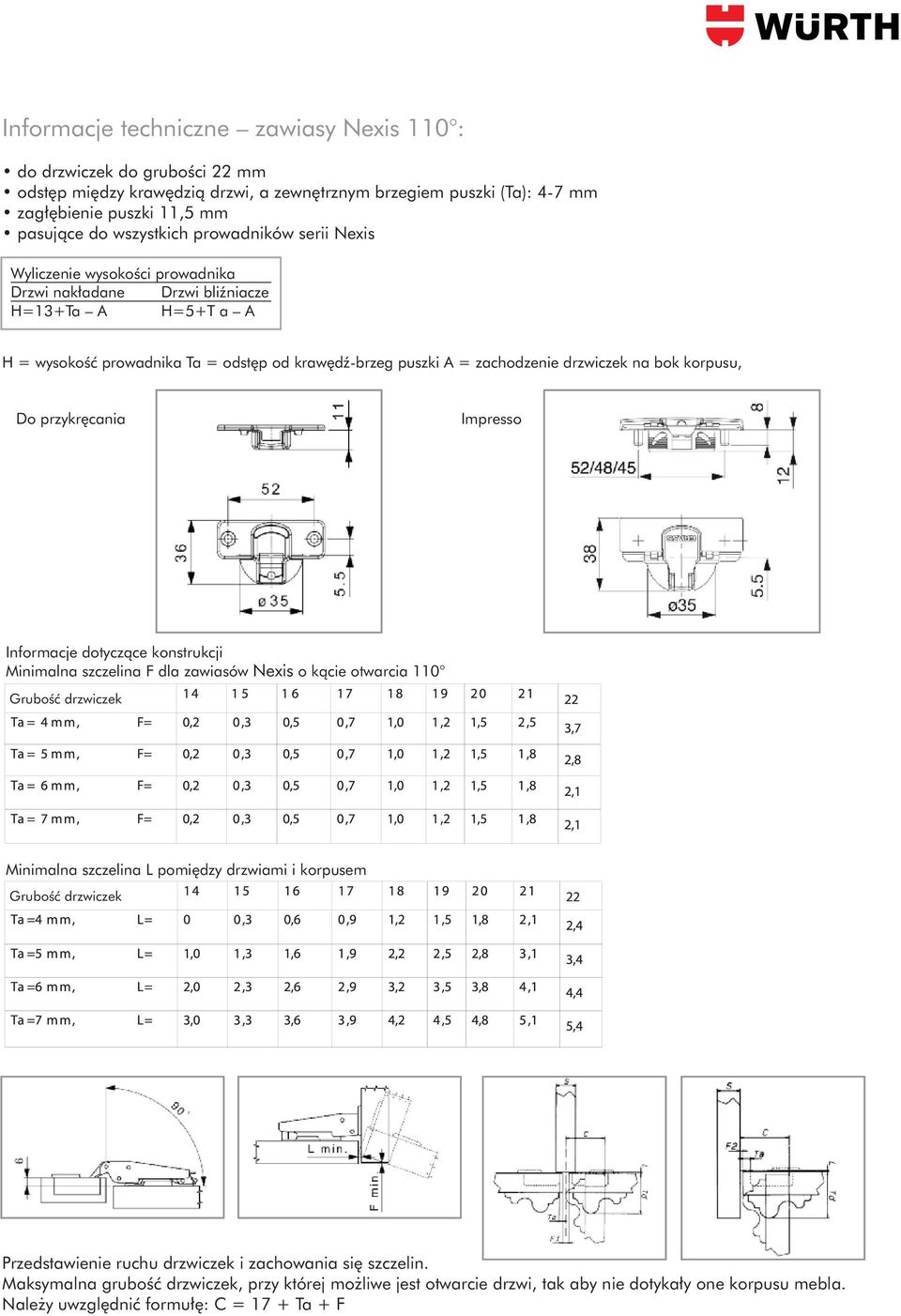

13 Informacje techniczne zawiasy Nexis 110 : do drzwiczek do gruboêci 22 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-7 mm zag bienie puszki 11,5 mm pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika Drzwi nak adane Drzwi bliêniacze H=13+Ta A H=5+T a A H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu, Do przykr cania Impresso Informacje dotyczàce konstrukcji Minimalna szczelina F dla zawiasów Nexis o kàcie otwarcia 110 GruboÊç drzwiczek Minimalna szczelina L pomi dzy drzwiami i korpusem GruboÊç drzwiczek Przedstawienie ruchu drzwiczek i zachowania si szczelin. Maksymalna gruboêç drzwiczek, przy której mo liwe jest otwarcie drzwi, tak aby nie dotyka y one korpusu mebla. Nale y uwzgl dniç formu : C = 17 + Ta + F

14 Zawias puszkowy Nexis Kàt otwarcia 125 Do zastosowania w drzwiach do 19 mm gruboêci Zag bienia puszki 12 mm Mo liwe zastosowania w cienkich lub profilowanych drzwiczkach Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9 mm Art. nr F F F Op. 1/50 1/100 1/100 Drzwi nak adane bliêniacze (rami zawiasu wygi te, wygi cie 8 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9mm Art. nr F F F Op. 1/50 1/100 1/100

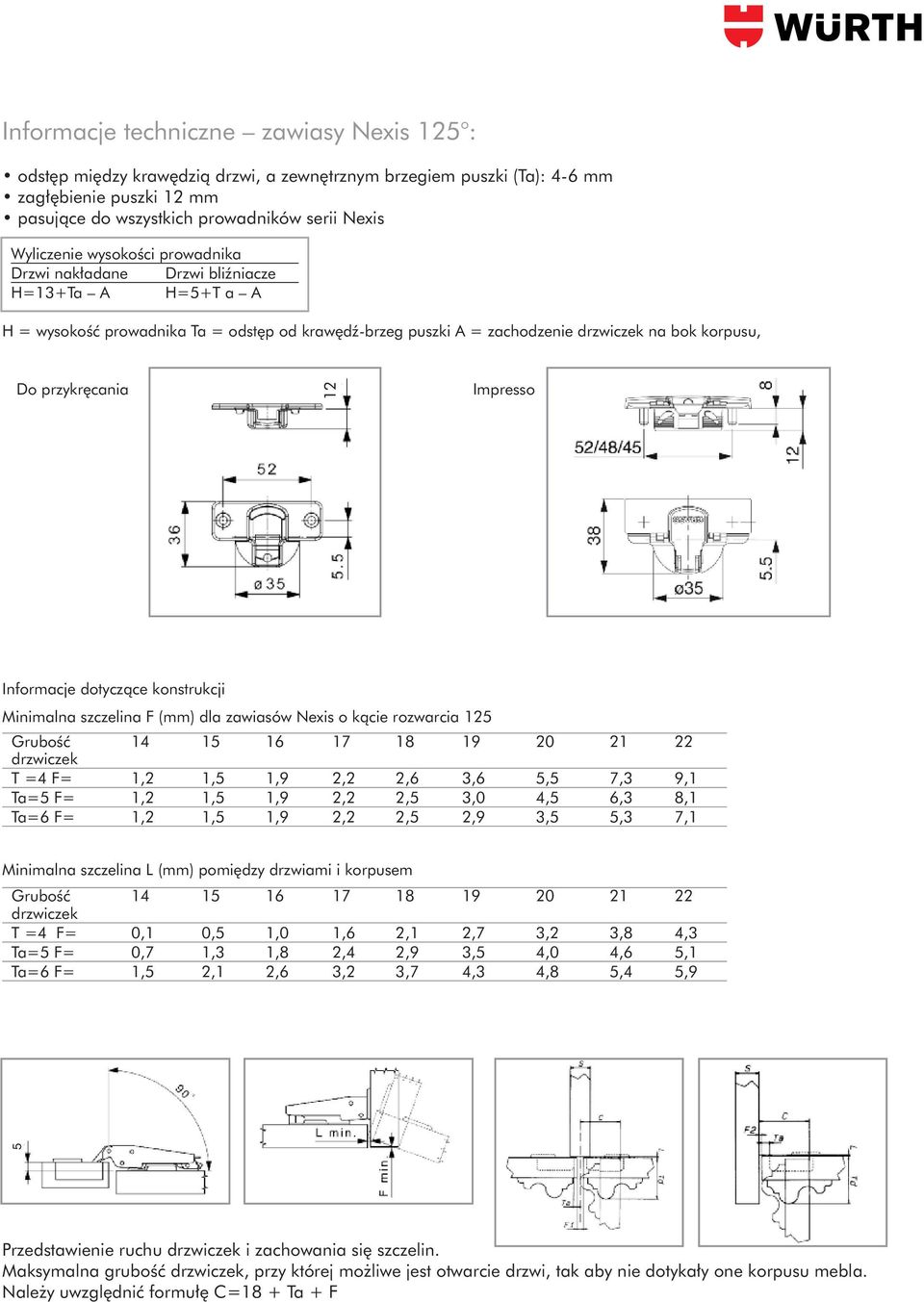

15 Informacje techniczne zawiasy Nexis 125 : odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 12 mm pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika Drzwi nak adane Drzwi bliêniacze H=13+Ta A H=5+T a A H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu, Do przykr cania 12 Impresso Informacje dotyczàce konstrukcji Minimalna szczelina F (mm) dla zawiasów Nexis o kàcie rozwarcia 125 GruboÊç drzwiczek T =4 F= 1,2 1,5 1,9 2,2 2,6 3,6 5,5 7,3 9,1 Ta=5 F= 1,2 1,5 1,9 2,2 2,5 3,0 4,5 6,3 8,1 Ta=6 F= 1,2 1,5 1,9 2,2 2,5 2,9 3,5 5,3 7,1 Minimalna szczelina L (mm) pomi dzy drzwiami i korpusem GruboÊç drzwiczek T =4 F= 0,1 0,5 1,0 1,6 2,1 2,7 3,2 3,8 4,3 Ta=5 F= 0,7 1,3 1,8 2,4 2,9 3,5 4,0 4,6 5,1 Ta=6 F= 1,5 2,1 2,6 3,2 3,7 4,3 4,8 5,4 5,9 5 Przedstawienie ruchu drzwiczek i zachowania si szczelin. Maksymalna gruboêç drzwiczek, przy której mo liwe jest otwarcie drzwi, tak aby nie dotyka y one korpusu mebla. Nale y uwzgl dniç formu C=18 + Ta + F

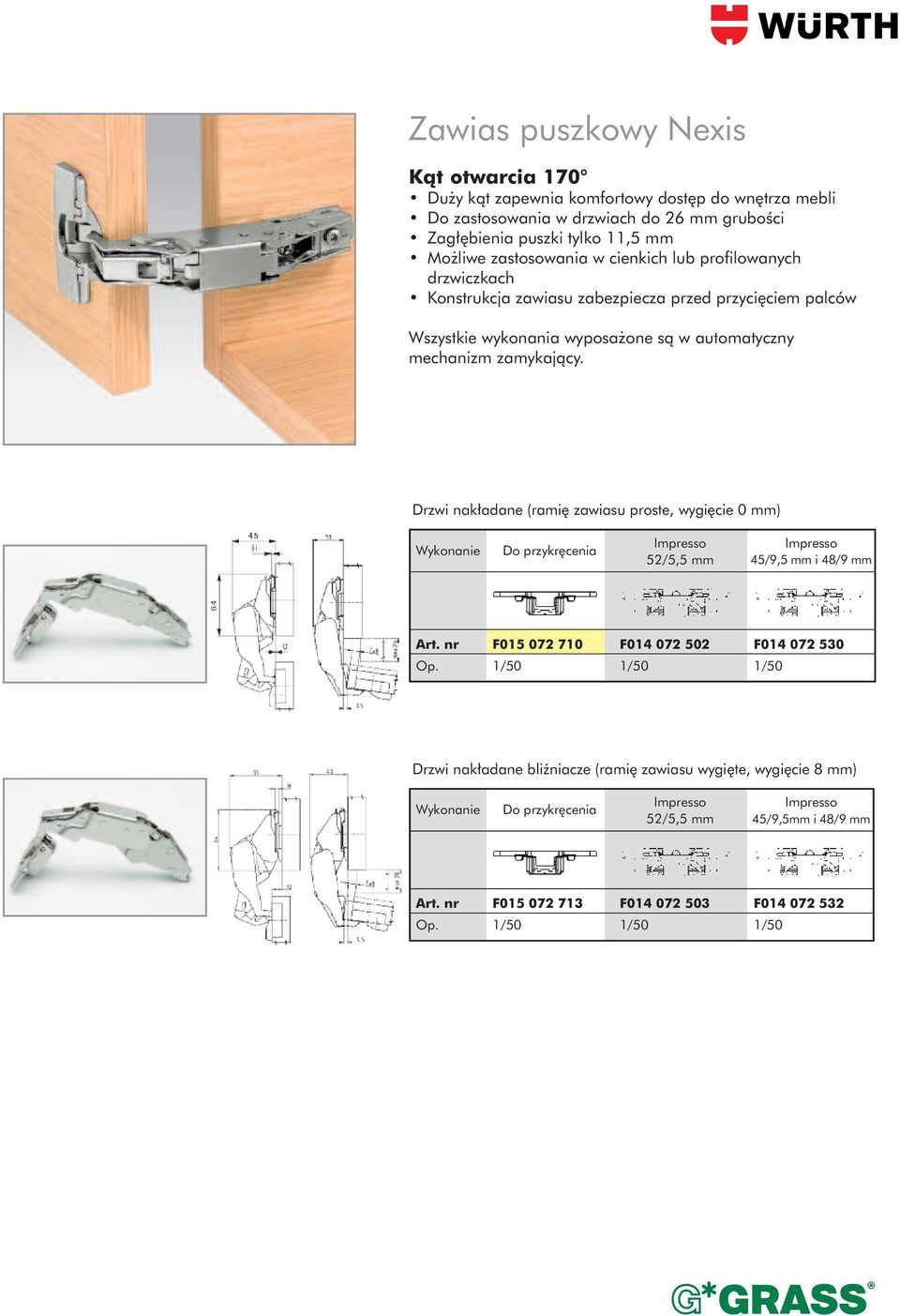

16 Zawias puszkowy Nexis Kàt otwarcia 170 Du y kàt zapewnia komfortowy dost p do wn trza mebli Do zastosowania w drzwiach do 26 mm gruboêci Zag bienia puszki tylko 11,5 mm Mo liwe zastosowania w cienkich lub profilowanych drzwiczkach Konstrukcja zawiasu zabezpiecza przed przyci ciem palców Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5 mm i 48/9 mm Art. nr F F F Op. 1/50 1/50 1/50 Drzwi nak adane bliêniacze (rami zawiasu wygi te, wygi cie 8 mm) Wykonanie Do przykr cenia Impresso 52/5,5 mm Impresso 45/9,5mm i 48/9 mm Art. nr F F F Op. 1/50 1/50 1/50

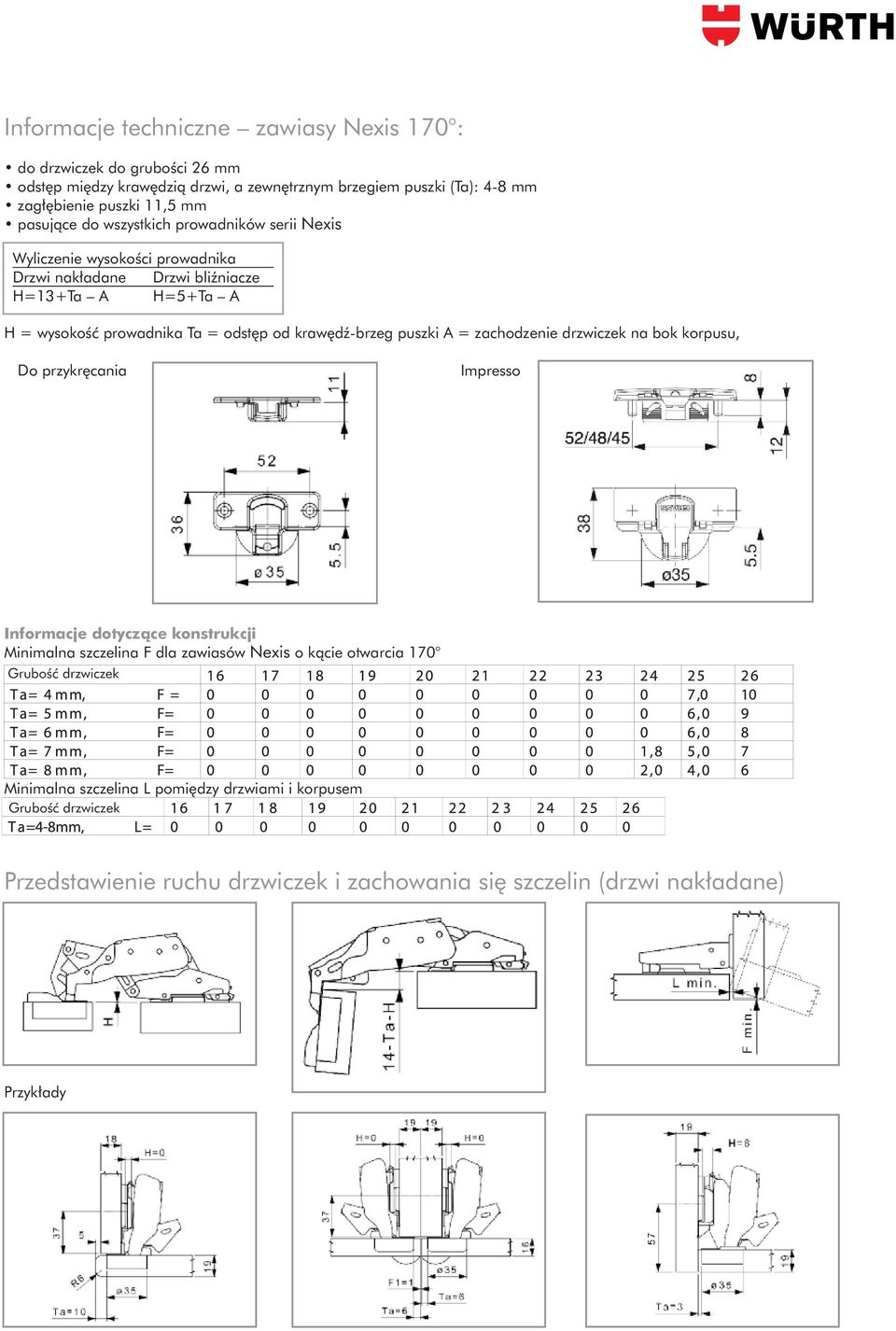

17 Informacje techniczne zawiasy Nexis 170 : do drzwiczek do gruboêci 26 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-8 mm zag bienie puszki 11,5 mm pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika Drzwi nak adane Drzwi bliêniacze H=13+Ta A H=5+Ta A H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu, Do przykr cania Impresso Informacje dotyczàce konstrukcji Minimalna szczelina F dla zawiasów Nexis o kàcie otwarcia 170 GruboÊç drzwiczek Minimalna szczelina L pomi dzy drzwiami i korpusem GruboÊç drzwiczek Przedstawienie ruchu drzwiczek i zachowania si szczelin (drzwi nak adane) Przyk ady

18 Zawias puszkowy Nexis Kàt odgi cia 37º Do zastosowania w korpusach ustawionych pod kàtem 45 Kàt otwarcia 94 Do zastosowania w drzwiach do 24 mm gruboêci Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Wykonanie Do przykr cenia Art. nr F Op. 1/25 Informacje techniczne: do drzwiczek do gruboêci 24 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 12,3 mm pasujàce do wszystkich prowadników serii Nexis GruboÊç prowadnika H Odst p mocowania prowadnika od kraw dzi X Wyliczenie wysokoêci prowadnika H = 19,5+Ta A H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu, Do przykr cenia

19 Zawias puszkowy Nexis Kàt odgi cia 45º Do zastosowania w korpusach ustawionych pod kàtem 45 Kàt otwarcia 94 Do zastosowania w drzwiach do 24 mm gruboêci Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Wykonanie Do przykr cenia Art. nr F Op. 1/25 Informacje techniczne: do drzwiczek do gruboêci 24 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 12,3 mm pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika H = 2+Ta A H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu GruboÊç prowadnika H Odst p mocowania prowadnika od kraw dzi X Do przykr cenia

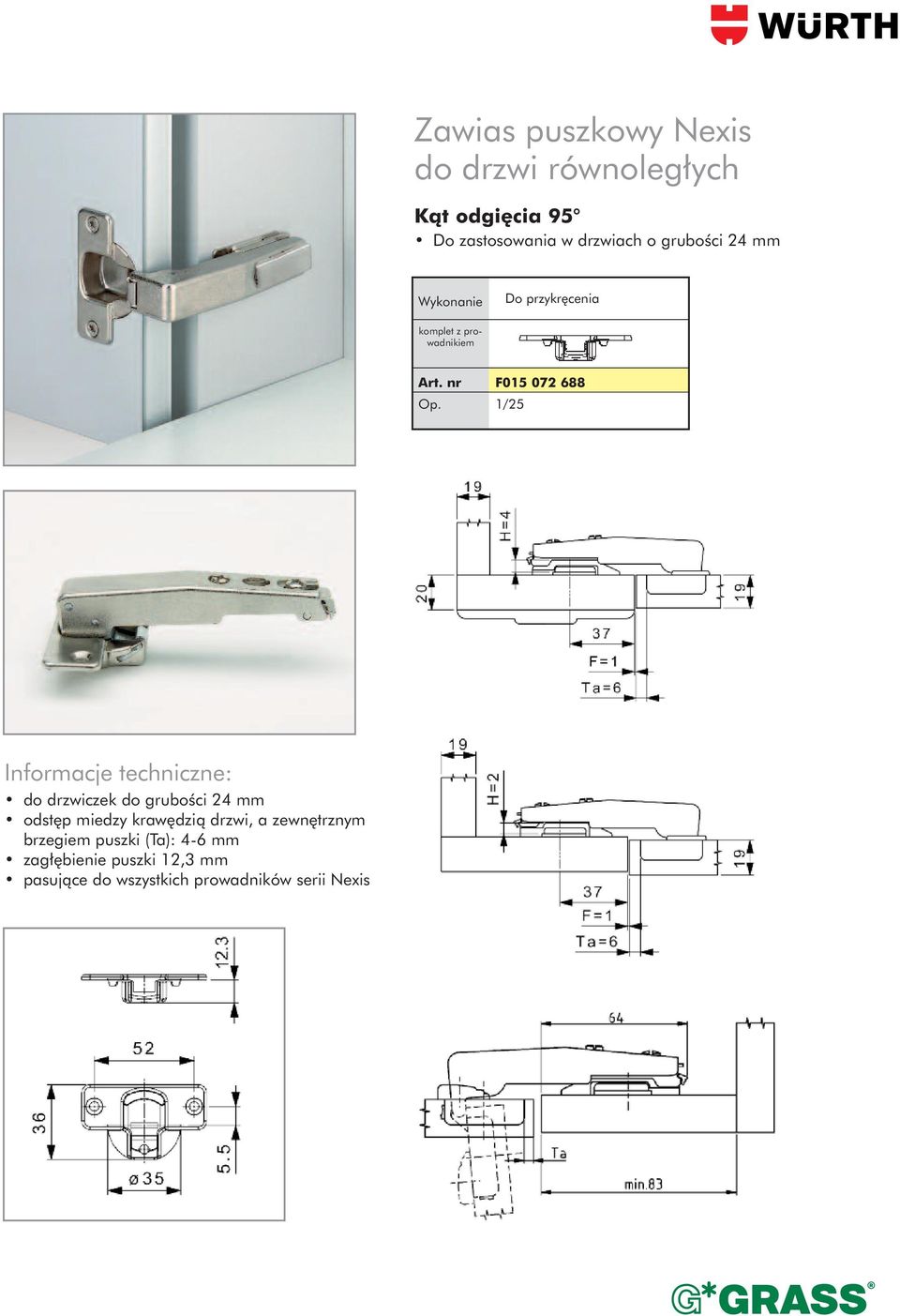

20 Zawias puszkowy Nexis do drzwi równoleg ych Kàt odgi cia 95 Do zastosowania w drzwiach o gruboêci 24 mm Wykonanie Do przykr cenia komplet z prowadnikiem Art. nr F Op. 1/25 Informacje techniczne: do drzwiczek do gruboêci 24 mm odst p miedzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 12,3 mm pasujàce do wszystkich prowadników serii Nexis

21 Zawias puszkowy do drzwi równoleg ych Kàt otwarcia 95 Zawias do drzwi równoleg ych krótki Do zastosowania w drzwiach do 24 mm gruboêci W dostawie razem z prowadnikiem mocowanym na wkr ty Regulacja wysokoêci przez przesuni cie w pod u nych otworach (fasolkach) Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Wykonanie Do przykr cenia komplet z prowadnikiem Art. nr F Op. 1/25 Informacje techniczne: do drzwiczek do gruboêci 24 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm zag bienie puszki 12,3 mm zawias nie pasuje do standardowych prowadników serii Nexis

22 Zawias puszkowy Nexis do szafek amanych (sk adanych) Kàt otwarcia 95 Do zastosowania w drzwiach do 22 mm gruboêci Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Wykonanie Do przykr cenia Art. nr F Op. 1/25 zamkni te otwarte Informacje techniczne: do drzwiczek do gruboêci 22 mm odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 7,5 mm zag bienie puszki 12 mm pasujàce do wszystkich prowadników serii Nexis mocowanie prowadnika TD = gruboêç drzwiczek a = odst p H= wysokoêç prowadnika

23 Zawias Nexis do ram aluminiowych Kàt otwarcia 95 Do zamocowania w profilach aluminiowych systemu Würth za pomocà mechanizmu mimoêrodowego Proste mocowanie w profilu aluminiowym bez koniecznoêci wykonywania dodatkowych otworów. Mo liwoêç dowolnego pozycjonowania zawiasu w ramie Szybkie i proste mocowanie zawiasu. Wszystkie wykonania wyposa one sà w automatyczny mechanizm zamykajàcy. Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Art. nr F Op. 1/25 Drzwi nak adane bliêniacze (rami zawiasu wygi te, wygi cie 8 mm) Art. nr F Op. 1/25 Drzwi wpuszczane (rami zawiasu wygi te, wygi cie 15 mm) Art. nr F Op. 1/25 Przyk ady: Înformacje techniczne: pasujàce do wszystkich prowadników serii Nexis Wyliczenie wysokoêci prowadnika Drzwi nak adane Drzwi bliêniacze Drzwi wpuszczane H=19 A H=11 A H= 4 + F H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu, F = szczelina mi dzy korpusem i drzwiczkami

24 Zawias do ramek aluminiowych kàt otwarcia 94 Do drzwiczek ustawionych wzgl dem korpusu pod kàtem od +10 do +45 Zawias kompletny z prowadnikiem Mo liwoêç ustalenia po o enie zawiasu wzgl dem prowadnika po poluzowaniu Êruby mocujàcej Do zamocowania w profilach aluminiowych systemu Würth za pomocà mechanizmu mimoêrodowego Proste mocowanie w profilu aluminiowym bez koniecznoêci wykonywania dodatkowych otworów Mo liwoêç dowolnego pozycjonowania zawiasu w ramie Szybkie i proste mocowanie zawiasu Wyposa ony sà w automatyczny mechanizm zamykajàcy. Regulacja wysokoêci +/ 2 mm Mocowanie wkr tami 3,5 mm Art. nr F Op. 1/25

25 Elementy do budowy ramy aluminiowej drzwiczek Opis Zestaw : profil aluminiowy 3 m element uszczelniajàcy 3 m profil maskujàcy 3 m Art. nr * ** Op. 1 Naro nik F Adapter do rozwórek rozstaw otworów do mocowania rozwórek 32 mm * powierzchnia profilu w kolorze aluminium ** powierzchnia profilu w kolorze stali nierdzewnej Maksymalne rozmiary drzwiczek przy zastosowaniu naro nika F mm x 500 mm. W przypadku koniecznoêci stosowania wi kszych rozmiarów drzwi nale y u yç naro nika o d u szym ramieniu (artyku specjalny) Profil przystosowany do szyby o gruboêci 4 mm. Sposób monta u Profile aluminiowe przyciàç pod kàtem 45º, na àdanà d ugoêç Profile aluminiowe po àczyç za pomocà naro nika Wyznaczyç w aêciwà pozycj zawiasu w ramie (Êrodek zawiasu powinien byç oddalony od zewn trznej kraw dzi drzwiczek przynajmniej 65 mm) Zawias zamocowaç w ramie przez przekr cenie mechanizmu mimoêrodowego Profil maskujàcy przyciàç na odpowiednie odcinki i zamocowaç w ramie Drzwiczki zamocowaç na prowadniku

26 Zawias Nexis MIRRO do drzwiczek szklanych lub lustrzanych Zawias do drzwi ustawionych pod kàtem 90º wzgl dem korpusu. Zawias wykonany z odlewu cynkowego. Przyklejany adapter wykonany ze stali nierdzewnej. Połàczenie zawiasu z adapterem nast puje przez przekr cenie mechanizmu mimoêrodowego Szeroki kàt otwarcia 128º zapewnia komfort korzystania z mebla. Do drzwiczek szklanych o gruboêci 3 8 mm. Zakres regulacji: wysokoêç +/ 2 mm g bokoêç +3 mm / 1 mm na boki +/ 2 mm Opis Zestaw 1 (2 zawiasy) Zestaw 2 (3 zawiasy) Art. nr F F Op. 1 1 W sk ad 1 zestawu wchodzà: 2 zawiasy Mirro 2 prowadniki H2 2 adaptery do przyklejenia do szk a 2 zaêlepki ramienia zawiasu W sk ad 2 zestawu wchodzà: 3 zawiasy Mirro 3 prowadniki H2 3 adaptery do przyklejenia do szk a 3 zaêlepki ramienia zawiasu Do przykr cenia prowadnika nale y u yç wkr tów o Êrednicy 4 mm lub eurowkr tów. Zalecane iloêci zawiasów w zale noêci od parametrów drzwi IloÊc zawiasów Rozmiar drzwi Ci ar drzwi

27 Informacje techniczne zawias Nexis MIRRO: Ró ne warianty po o enia drzwi wzgl dem korpusu uzyskuje si przez ró ne umiejscowienie adaptera. Pozycjonowanie adaptera. Informacje monta owe: Nachodzenie drzwi na korpus (a) przy prowadniku H = 2 mm Odleg oêç kraw dzi adaptera od kraw dzi drzwi (b), maks. 21 mm Drzwi nak adane Drzwi bliêniacze Drzwi wpuszczane b = a + 9 mm

28 Mechanizm Tipmatic do zawiasów przykr canych Nexis 100º Mechanizm Tipmatic zastosowany razem z zawiasami, które nie zosta y wyposa one w spr yn umo liwia otwarcie drzwiczek bez u ycia uchwytów meblowych Otwarcie drzwi przez przyciêni cie i zwolnienie frontu Zamkni cie drzwi przez dociêniecie do frontu Opis Mechanizm Tipmatic do zawiasów przykr canych (1) Zamek magnetyczny do systemu zawiasów Tipmatic (2) (1) (2) Art. nr F F Op. 1/5 1/5 Do drzwi wpuszczanych (rami zawiasu wygi te, wygi cie 15 mm) Zawias puszkowy Nexis Wykonanie bez spr yny dociàgajàcej Kàt otwarcia 100 Do zastosowania w drzwiach do 32 mm gruboêci Zag bienia puszki tylko 11,5 mm Do zawiasu mo na stosowaç wszystkie typy prowadników Nexis Odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-6 mm Wyliczenie wysokoêci prowadnika Drzwi wpuszczane H = 2+Ta+F H = wysokoêç prowadnika Ta = odst p od kraw dê-brzeg puszki F = szczelina mi dzy korpusem i drzwiczkami. Wykonanie Do przykr cania Art. nr F Op. 1/50 Dalsze dane techniczne na karcie katalogowej standardowych zawiasów Nexis 100.

29 Informacje techniczne: Adapter przykr ciç do korpusu mebla. W ó yç zamek magnetyczny do adaptera. Przykleiç metalowà p ytk do drzwiczek tak, aby po zamkni ciu drzwi koƒcówka zamka styka a si z naklejonà p ytkà. Miejsca monta u mechanizmu Topmatic: pe en okràg pozycja zalecana przerywany okràg popzycja opcjonalna kwadrat oznacza miejsce monta u zamka magnetycznego (ciàg y/przerywany monta zalecany/opcjonalny)

30 Mechanizm Tipmatic do zawiasów przykr canych Nexis 110º Do drzwi nak adanych Mechanizm Tipmatic zastosowany razem z zawiasami, które nie zosta y wyposa one w spr yn umo liwia otwarcie drzwiczek bez u ycia uchwytów meblowych Otwarcie drzwi przez przyciêni cie i zwolnienie frontu Zamkni cie drzwi przez dociêniecie do frontu (1) (2) Opis Mechanizm Tipmatic do zawiasów przykr canych (1) Zamek magnetyczny do systemu zawiasów Tipmatic (2) Art. nr F F Op. 1/5 1/5 Drzwi nak adane (rami zawiasu proste, wygi cie 0 mm) Zawias puszkowy Nexis Wykonanie bez spr yny dociàgajàcej Kàt otwarcia 110 Do zastosowania w drzwiach do 22 mm gruboêci Zag bienia puszki tylko 11,5 mm Do zawiasu mo na stosowaç wszystkie typy prowadników Nexis Odst p mi dzy kraw dzià drzwi, a zewn trznym brzegiem puszki (Ta): 4-7 mm Wyliczenie wysokoêci prowadnika Drzwi nak adane H = 13+Ta A H = wysokoêç prowadnika Ta= odst p od kraw dê-brzeg puszki A = zachodzenie drzwiczek na bok korpusu.. Wykonanie Do przykr cania Art. nr F Op. 1/50 Dalsze dane techniczne na karcie katalogowej standardowych zawiasów Nexis 110.

31 Informacje techniczne: Adapter przykr ciç do korpusu mebla. W ó yç zamek magnetyczny do adaptera. Przykleiç metalowà p ytk do drzwiczek tak, aby po zamkni ciu drzwi koƒcówka zamka styka a si z naklejonà p ytkà. Miejsca monta u mechanizmu Topmatic: pe en okràg pozycja zalecana przerywany okràg popzycja opcjonalna kwadrat oznacza miejsce monta u zamka magnetycznego (ciàg y/przerywany monta zalecany/opcjonalny)

32 Wyt umiacz Soft-close do zawiasów puszkowych Nexis 100º, 110º, z ramieniem odgi tym 37º i 45º oraz zawiasów do drzwi równoleg ych agodne zamkni cie drzwiczek bez gwa townego uderzania o korpus atwy i szybki monta bez koniecznoêci wiercenia dodatkowych otworów w meblu Du a estetyka wykonania i dyskretne umiejscowienie harmonijnie wspó grajà z wyglàdem mebla Âruba nastawcza pozwala na atwà regulacj si y wyt umiania (1) (2) Do zawiasów 100/110º oraz kàt 45º oraz zawiasów do drzwi równoleg ych Opis Wyt umiacz z obudowà do zawiasów przykr canych (1) Wyt umiacz z obudowà do zawiasów Impresso (2) Art. nr F F Op. 1/25 1/25 (1) (2) (3) (4) Pe ny okràg pozycja wyt umiacza zalecana Przerywany okràg pozycja wyt umiacza opcjonalna Opis ZaÊlepka maskujàca do ko nierza puszki zawiasu przykr canego (3) ZaÊlepka do ramienia zawiasów (do ramienia prostego)(4) ZaÊlepka do ramienia zawiasów (do ramienia odgi tego) (4) Stal niklowana Stal niklowana Stal niklowana Art. nr F F F Op. 1/125 1/1000 1/1000

33 Wyt umiacz Soft-close do zawiasów puszkowych Nexis 170º agodne zamkni cie drzwiczek bez gwa townego uderzania o korpus atwy i szybki monta bez koniecznoêci wiercenia dodatkowych otworów w meblu Du a estetyka wykonania i dyskretne umiejscowienie harmonijnie wspó grajà z ca oêcià mebla Âruba nastawcza pozwala na atwà regulacj si y wyt umiania Opis Wyt umiacz do zawiasów 170º Art. nr F Op. 1/25 Wyt umiacz Soft-close do zawiasów do drzwi szklanych agodne zamkni cie drzwiczek bez gwa townego uderzania o korpus atwy i szybki monta bez koniecznoêci wiercenia dodatkowych otworów w meblu Du a estetyka wykonania i dyskretne umiejscowienie harmonijnie wspó grajà z ca oêcià mebla Âruba nastawcza pozwala na atwà regulacj si y wyt umiania Opis Wyt umiacz do drzwi ramowych Art. nr F Op. 1 Pe ny okràg pozycja wyt umiacza zalecana Przerywany okràg pozycja wyt umiacza opcjonalna Zastosowanie w zawiasach standardowych

34 PROWADNIKI Nexis Prowadniki Nexis z elementami z odlewu cynkowego i stali 2 punkty mocowania Mocowanie za pomocà wkr tów do drewna lub wkr tów Euro Regulacja wysokoêci za pomocà mechanizmu mimoêrodowego Regulacja g bokoêci za pomocà mechanizmu mimoêrodowego Prosta i szybka regulacja po o enia drzwi bez koniecznoêci luzowania prowadnika Dystans H Z zamontowanymi wkr tami Euro 13,5 mm Do przykr cania wkr tami Op. 0 F F /50 2 F F /50 4 F F /50 6 F F /50 8 F F /50 3 punkty mocowania Stosowany do szczególnie obcià anych zawiasów, np. o kàcie rozwarcia 170º Mocowanie za pomocà wkr tów do drewna lub wkr tów Euro Regulacja wysokoêci za pomocà mechanizmu mimoêrodowego Regulacja g bokoêci za pomocà mechanizmu mimoêrodowego Prosta i szybka regulacja po o enia drzwi bez koniecznoêci luzowania prowadnika Dystans H Z zamontowanymi wkr tami Euro 13,5 mm Do przykr cania wkr tami Op. 0 F F /50 2 F F /50 4 F F /50 6 F F /50 8 F F /50 2 punkty mocowania pod u ny kszta t prowadnika zapewnia estetyczny wyglàd. Rami zawiasu maskuje mocowanie prowadnika do korpusu. Mocowanie za pomocà wkr tów do drewna Regulacja wysokoêci za pomocà mechanizmu mimoêrodowego Regulacja g bokoêci za pomocà mechanizmu mimoêrodowego Prosta i szybka regulacja po o enia drzwi bez koniecznoêci luzowania prowadnika Dystans H Do przykr cania wkr tami Op. 0 F /50 2 F /50 4 F /50

35 Z zamontowanymi wkr tami Euro 13,5 mm Do przykr cania wkr tami PROWADNIKI Nexis ze stali 2 punkty mocowania Mocowanie za pomocà wkr tów do drewna lub wkr tów Euro Regulacja wysokoêci +/ 2 mm przez poluzowanie elementów mocujàcych Dystans H Z zamontowanymi wkr tami Euro 13,5 mm Do przykr cania wkr tami Op. 0 F F /50 2 F F /50 4 F F /50 2 punkty mocowania Mocowanie za pomocà wkr tów do drewna lub wkr tów Euro Regulacja wysokoêci za pomocà mechanizmu mimoêrodowego Prosta i szybka regulacja po o enia drzwi bez koniecznoêci luzowania prowadnika Dystans H Z zamontowanymi wkr tami Euro 10,5 mm Do przykr cania wkr tami Op. 0 F F /50 2 F F /50 4 F /50 Prowadnik Nexis z odlewu cynkowego 2 punkty mocowania Mocowanie za pomocà wkr tów do drewna. Regulacja wysokoêci za pomocà mechanizmu mimoêrodowego Dystans H Do przykr cania wkr tami Op. 18 F /50 Przyk ad zastosowania: zawias Nexis o kàcie +37º z prowadnikiem H 18 Uwaga! Dost pna wersja H 18 tylko do przykr cania wkr tami. Nie wyst puje wykonanie z eurowkr tami.

36 TIOMOS nowa generacja zawiasów Główne cechy tego produktu to: Wytłumiacz wbudowany w ramieniu zawiasu Mo liwoiêç regulacji siły hamowania wytłumiacza Zmieniona kinetyka pozwalajàca na zminimalizowanie szczelin mi dzy frontami Szeroki zakres i precyzja regulacji Zwi kszona powierzchnia styku ramienia z prowadnikiem zapewnia wysokà stabilnoêç połàczenia 1. Zintegrowany wytłumiacz z mo liwoêcià regulacji siły hamowania => mo liwoêç dealnego dostosowania siły hamowania do ci aru i rozmiarów frontu. lekkie hamowanie Êrednie hamowanie mocne hamowanie 2. Bardzo precyzyjny mechanizm regulacji prowadników => łatwoêç wykonania regulacji szczelin.

37 3. Zmodyfikowana kinetyka zawiasu pozwala uzyskanie bardzo małych szczelin pomi dzy frontami => elegancki efekt wizualny. 4. Zwi kszona o 30% powierzchnia styku ramienia z prowadnikiem zapewnia du à stabilnoêç połàczenia => bardzo mocna połàczenie. 5. Wersja zawiasu do drzwi nakładanych pełnych umo liwia zachodzenie frontu na korpus w wymiarze do 24 mm => mo liwoêç stosowania grubszych elementów przy budowie korpusu.

38 Zawias TIOMOS 110º Kàt otwarcia 110 GruboÊç drzwiczek do 24 mm Wytłumiacz ukryty w ramieniu zawiasu Komfortowa regulacja siły wytłumienia Komfortowa regulacja poło enia drzwiczek Dost pne ró na rozwiàzania (z wytłumiaczem, bez wytłumiacza, bez sprz yny) Poło enie drzwi Odsadzenie Wytłumiacz Bez Art. nr do przy- Art. nr do wpra- Op. TAK NIE spr yny kr cania 52/5,5 sowania 52/5,5 Nakładane pełne 0 x F F /50 x F F /50 x x F /50 Nakładane 3 x F F /50 x F F /50 x x F /50 Bliêniacze 9,5 x F F /50 x F F /50 x x F /50 Wpuszczane 19 x F F /50 x F F /50 x x F /50 Dane techniczne: Zawias przykr cany Zawias wprasowywany

39 Informacje techniczne: Ogranicznik Ogranicznik otwarcia kàta frontów do 85º. Opakowanie minimalne 50 sztuk. Art. nr F

40 Zawias TIOMOS 95º Kàt otwarcia 95 GruboÊç drzwiczek do 36 mm Wytłumiacz ukryty w ramieniu zawiasu Komfortowa regulacja siły wytłumienia Komfortowa regulacja poło enia drzwiczek Dost pne ró na rozwiàzania (z wytłumiaczem, bez wytłumiacza, bez sprz yny) Poło enie drzwi Odsadzenie Wytłumiacz Bez Art. nr do przy- Op. TAK NIE spr yny kr cania 52/5,5 Nakładane pełne 0 x F /50 x F /50 x x F /50 Nakładane 3 x F /50 x F /50 x x F /50 Bliêniacze 9,5 x F /50 x F /50 x x F /50 Wpuszczane 19 x F /50 x F /50 x x F /50 Dane techniczne: Zawias przykr cany

41 Informacje techniczne: Odst p puszki Odst p puszki

42 Zawias TIOMOS 110º/90º E Kàt otwarcia 110 GruboÊç drzwiczek do 24 mm Wytłumiacz ukryty w ramieniu zawiasu Komfortowa regulacja siły wytłumienia Komfortowa regulacja poło enia drzwiczek Dost pne ró na rozwiàzania (z wytłumiaczem, bez wytłumiacza, bez sprz yny) Poło enie drzwi Odsadzenie Wytłumiacz Bez Art. nr Op. TAK NIE spr yny do przykr cania 52/5,5 0 x F /25 Wpuszczane 0 x F /25 0 x x F /25 Dane techniczne: Zawias przykr cany

43 Informacje techniczne:

44 Zawias TIOMOS 110º/90º A Kàt otwarcia 110 GruboÊç drzwiczek do 24 mm Wytłumiacz ukryty w ramieniu zawiasu Komfortowa regulacja siły wytłumienia Komfortowa regulacja poło enia drzwiczek Dost pne rozwiàzania: z wytłumiaczem, bez wytłumiacza Poło enie drzwi Wytłumiacz Art. nr Op. TAK NIE do przykr cania 52/5,5 x F /25 Nakładane x F /25 Dane techniczne: Zawias przykr cany

45 Informacje techniczne:

46 Zawias TIOMOS 160º Kàt otwarcia 160 GruboÊç drzwiczek do 32 mm Wytłumiacz ukryty w ramieniu zawiasu Komfortowa regulacja siły wytłumienia Komfortowa regulacja poło enia drzwiczek Dost pne ró na rozwiàzania (z wytłumiaczem, bez wytłumiacza, bez sprz yny) Poło enie drzwi Odsadzenie Wytłumiacz Bez Art. nr do przy- Art. nr do wpra- Op. TAK NIE spr yny kr cania 52/5,5 sowania 52/5,5 Nakładane pełne 0 x F F /25 x F F /25 x x F /25 Nakładane 3 x F F /25 x F F /25 x x F /25 Bliêniacze 9,5 x F F /25 x F F /25 x x F /25 Dane techniczne: Zawias przykr cany Zawias wprasowywany Ogranicznik Ogranicznik otwarcia kàta frontów do 120º. Opakowanie minimalne 50 sztuk. Art. nr F

47 Informacje techniczne:

48 Prowadniki TIMOS regulacja regulacja regulacja wysokoêci na boki gł bokoêci +/-2mm +/- 2mm +3/-2mm Zawiasy Tiomos pozwalajà na płynnà i prostà regulacj frontów w trzech płaszczyznach Regulacja frontu realizowana jest za pomocà mechanizmów w ramieniu zawiasów oraz w prowadniku Prowadniki wukonane ze stali niklowanej Mo liwoêç zamocowania za pomocà 2 lub 4 łàczników WysokoÊç Art. nr do mocowania Op. za pomocà wkr tów szt. 0 F /50 2 F /50 3 F /50 WysokoÊç Art. nr do mocowania Op. za pomocà dłàczonych szt. eurowkr tów długoêci 13,5 mm i dodatkowo wkr t. o Êr. 3,5 mm 0 F /50 2 F /50 3 F /50 WysokoÊç Art. nr do mocowania Op. za pomocà dłàczonych szt. eurowkr tów długoêci 10 mm i dodatkowo wkr t. o Êr. 3,5 mm 0 F /50 2 F /50 3 F /50 WysokoÊç Art. nr do mocowania Op. za pomocà wkr tów szt. 6 F /50 8 F /50 9 F /50 9,5 F /50 12 F /50 14 F /50 15 F /50 15,5 F /50 19 F /50 21 F /50

49 Prowadniki TIMOS ECO Wykonanie stal niklowana Mo liwoêç zamocowania za pomocà 2 lub 3 łàczników regulacja regulacja regulacja wysokoêci na boki gł bokoêci +/-2mm +/- 2mm +3/-2mm WysokoÊç Art. nr do mocowania Op. za pomocà wkr tów szt. 2 F /50 0 F /50 2 F /50 3 F /50 WysokoÊç Art. nr do mocowania Op. za pomocà dłàczonych szt. eurowkr tów długoêci 13,5 mm i dodatkowo wkr t. o Êr. 3,5 mm 2 F /50 0 F /50 2 F /50 3 F /50 WysokoÊç Art. nr do mocowania Op. za pomocà zamontowanych szt. eurowkr tów długoêci 10 mm i dodatkowo wkr t. o Êr. 3,5 mm 2 F /50 0 F /50 2 F /50 3 F /50

50 Rozwórki uniwersalne do drzwiczek o ci arze do 9 kg i 14 kg Maksymalny kat rozwarcia 110º Maksymalny ci ar drzwiczek 9 kg i 14 kg Maksymalna wysokoêç drzwiczek 500 mm/700 mm Mo liwoêç stosowania z lewej lub z prawej strony szafki Materia odlew cynkowy niklowany Masywna budowa gwarantuje du à stabilnoêç rozwórki Trzy funkcje 1 zatrzymanie drzwiczek w wybranej pozycji drzwi zatrzymujà si w ka dej pozycji 2 hamowanie podczas zamykania (opuszczania) drzwi sà delikatnie hamowane 3 podtrzymywanie/podpieranie uniwersalne zastosowanie do drzwi podnoszonych i opuszczanych atwy i szybki monta Przy zastosowaniu adaptera A mo liwoêç u ycia dp drzwiczek ram aluminiowych. Opis Art.nr Op. Rozwórka 9 kg* Rozwórka 14 kg* Adapter do ram aluminiowych ** ZawartoÊç: * 1 rozwórka, 1 àcznik drzwiczek, 1 àcznik korpusu ** 1 adapter, 2 Êruby M4

51 Informacje techniczne: Rozwórka do drzwi do 9 kg Rozwórka do drzwi do 14 kg Monta adaptera do ram aluminowych A. Adapter 1 wsunàç w profil B. Ârub 2 lekko odkr ciç C. Adapter ustawiç w pozycji X i zakr cic Êrub 2 Do korpusów z p yt gruboêci 19 mm Zachodzenie drzwiczek 15,0-17,5 mm Do korpusów z p yt gruboêci 16 mm Zachodzenie drzwiczek 12,0-14,5 mm Kàt rozwarcia Rozwórka do drzwi do 9kg Rozwórka do drzwi do 14kg Wymiar X mm Wymiar X mm 75º º º

52 PodnoÊnik frontów Kinvaro T-65 Art. nr F PodnoÊnik mo na stosowaç zarówno frontów z tworzyw drzewnych jak i do frontów z ramek aluminiowych. Maksymalna wysokoêç frontu 500 mm Maksymalna d ugoêç frontu 1200 mm Zalecane proporcje wymiarowe frontów przedstawiono w tabeli pod spodem Regulacja si y podnoszenia frontu za pomocà Êruby nastawczej napinajàcej spr yn Dostarczany z zamontowanà mocniejszà spr ynà (czarne znakowanie) Z podnoênikiem za àczony komplet s abszych spr yn z mo liwoêcià wymiany ( ó te znakowanie) Wyt umiacz zapewniajàcy ciche zamkni cie frontu Mo liwoêç regulacji si y wyt umienia Os ona mechanizmu w kolorze szarym RAL 7040 Mo liwoêç zastosowania do frontów z materia ów drzewnych oraz do frontów z ramek aluminiowych Kàt odchylenia frontu po otwarciu 110º Wykonanie z mo liwoêcià zastosowania frontów z ramek aluminiowych wàskich 20 mm. Art. nr F Zale noêci wymiarowe frontów Z mocniejszà spr ynà (czarnà) Fronty z tworzyw drzewnych WysokoÊç Zakres mo liwego SzerokoÊç frontu w mm ci aru frontu w kg frontu w mm 250 2,4-7, ,0-6, ,7-5, ,5-4, ,3-4, ,3-3, Ze s abszà spr ynà ( ó tà) WysokoÊç frontu mm WysokoÊç Zakres mo liwego SzerokoÊç frontu w mm ci aru frontu w kg frontu w mm 250 1,8-4, ,4-3, ,0-2, ,8-2, ,7-2,2 300 Fronty z ramek aluminiowych

53 Informacje techniczne Kinvaro T-65: Ci ar frontu w kg PodnoÊnik KB 65 D Wykres zale noêci ci aru frontu i wysokoêci frontu WysokoÊç frontu w mm

54 PodnoÊniki frontów: Kinvaro T-71 Art. nr F Kinvaro T-76 Art. nr F Po àczenie frontu za pomocà mechanizmu klipsowego Maksymalna wysokoêç frontu 600 mm Maksymalna d ugoêç frontów: Kinvaro T mm, Kinvaro T mm Zalecane proporcje wymiarowe frontów przedstawiono w tabeli pod spodem Regulacja si y podnoszenia frontu za pomocà Êruby nastawczej napinajàcej spr yn Z podnoênikiem Kinvaro T-71 dostarczany jest zestaw mocniejszych spr yn z mo liwoêcià wymiany (pomaraƒczowe znakowanie) Wyt umiacz zapewniajàcy ciche zamkni cie frontu Mo liwoêç regulacji si y wyt umienia Os ona mechanizmu w kolorze szarym RAL 7040 mo liwoêç zastosowania do frontów z materia ów drzewnych oraz do frontów z ramek aluminiowych Kàt odchylenia frontu po otwarciu 110º Po àczenie frontu za pomocà mechanizmu klipsowego Zale noêci wymiarowe frontów dla Kinvaro T-71 Ze s abszà spr ynà (bia à) WysokoÊç Zakres mo liwego SzerokoÊç frontu w mm ci aru frontu w kg frontu w mm 300 2,1-7, ,8-6, ,7-5, ,6-4, ,5-4, ,4-3, ,4-3,3 300 Z mocniejszà spr ynà (pomaraƒczowà) WysokoÊç Zakres mo liwego SzerokoÊç frontu w mm ci aru frontu w kg frontu w mm 300 2,5-8, ,3-7, ,1-6, ,0-5, ,8-5, ,6-4, ,4-4, Zale noêci wymiarowe frontów dla Kinvaro T-76 WysokoÊç Zakres mo liwego SzerokoÊç frontu w mm ci aru frontu w kg frontu w mm 400 7,0-11, ,7-9, ,8-8, ,6-7, ,2-7,

55 Informacje techniczne: Kinvaro T-71 Kinvaro T-76

56 PodnoÊnik frontów Kinvaro F-20 Art. nr F WysokoÊç frontu mm Mo liwy do zastosowania ci ar frontu 6,5-16,4 kg Regulacja si y podnoszenia frontu za pomocà Êruby nastawczej napinajàcej spr yn Wyt umiacz zapewniajàcy ciche zamkni cie frontu Mo liwoêç regulacji si y wyt umienia Os ona mechanizmu w kolorze szarym RAL 7040 Mo liwoêç zastosowania do frontów z materia ów drzewnych oraz do frontów z ramek aluminiowych Machanizm chroniàcy przed przyci ciem palców mi dzy frontami. Kàt odchylenia frontu po otwarciu 120º Kàt otwarcia mo na wyregulowaç w zakresie 90º-120º Z podnoênikiem Kinvaro F-20 wspó pracujà dwa lub trzy zwiasy puszkowe o kàcie twarcia 125º PodnoÊnik mo na stosowaç zarówno frontów z tworzyw drzewnych jak i do frontów z ramek aluminiowych. UWAGA! zawiasy i prowadniki nale y dopisaç do zamówienia na podnoênik Kinvaro F-20 jako oddzielne pozycje. Typ WysokoÊç Zakres mo liwego podnoênika frontu w mm ci aru frontu w kg ,5-16,4 W przypadku zastosowania ram aluminiowych wàskich (19 mm) nale y dodatkowo u yç adaptera Art. nr F Ostrze enie dotyczàce monta u. Rami mechanizmu w trakcie monta u musi znajdowaç si w pozycji otwartej (w takim stanie mechanizm jest dostarczany). W przeciwnym razie mo e dojêç do kolizji rami mechanizmu pod dzia aniem spr yny.

57 Informacje techniczne Kinvaro F-20:

58 PodnoÊniki frontów Kinvaro S-35 Maksymalna wysokoêç frontu 750 mm Maksymalna d ugoêç frontu 550 mm Zalecane proporcje wymiarowe frontów przedstawiono w tabeli pod spodem Regulacja si y podnoszenia frontu za pomocà Êruby nastawczej napinajàcej spr yn Wyt umiacz zapewniajàcy ciche zamkni cie frontu Mo liwoêç regulacji si y wyt umienia Os ona mechanizmu w kolorze szarym RAL 7040 Mo liwoêç zastosowania do frontów z materia ów drzewnych oraz do frontów z ramek aluminiowych Kàt odchylenia frontu po otwarciu 60º Zale noêci wymiarowe frontów dla KB 35 D WysokoÊç Ci ar frontu wraz z uchwytami w kg frontu w mm F F F ,5-7,5 5,0-11, ,8-7,5 5,0-12, ,8-6,5 5,0-12, ,0-6,0 5,0-13, ,0-6,0 5,0-12,5 6,0-14, ,0-6,0 5,0-11,0 5,5-12, ,0-5,5 4,0-10,0 5,5-11, ,0-5,5 4,5-11, ,0-5,0 4,0-10, ,0-5,0 4,0-8, ,0-8,0

59 Informacje techniczne Kinvaro S-35:

60 Informacje techniczne Kinvaro S-35:

61 Informacje techniczne Kinvaro S-35:

62 Informacje techniczne Kinvaro S-35:

63 Informacje techniczne Kinvaro S-35:

64 PodnoÊnik frontów Kinvaro L80 Maksymalna wysokoêç frontu 600 mm. Zalecane proporcje wymiarowe frontów przedstawiono w tabeli obok Regulacja si y podnoszenia frontu za pomocà Êruby nastawczej napinajàcej spr yn Wyt umiacz zapewniajàcy ciche zamkni cie frontu. Mo liwoêç regulacji si y wyt umienia Os ona mechanizmu w kolorze szarym RAL Mo liwoêç zastosowania do frontów z materia ów drzewnych oraz do frontów z ramek aluminiowych WysokoÊç TYP Ci ar frontu Art. nr Op. korpusu mm wraz z uchwytem kg B 5,5-9,0 F B 5,0-8,5 F B 4,0-7,5 F Dopuszczalnà szerokoêç frontu nale y wyliczyç ze wzoru: [Ci ar dopuszczalny frontu] [ci ar uchwytu] = L [WysokoÊç frontu] x [gruboêç frontu] x [ci ar w aêciwy materia u] Przyk ad: szafka o wysokoêçi 600 mm (0,6 m) front wykonany z MDF (ci ar w aêciwy 850 kg/m 3 ) gruboêç frontu 19 mm przyjmujemy ci ar uchwytu do 0,5 kg Czy podnoênik L80 5B mo e skutecznie obs ugiwaç front wykonany z p yty MDF (gruboêç19 mm) o wymiarach: wysokoêç 600 mm i szerokoêç 600 mm? Sprawdzamy maksymalnà szerokoêç frontu: 7,5 kg 0,5 kg = L 0,6 m x 0,019 x 850 kg/m 3 L= 0,77 m maksymalna szerokoêç frontu wynosi 0,77 m. Sprawdzamy ci ar frontu: 0,6 m x 0,6 m x 0,019 m x 850 kg/m 3 = 5,80 kg Nale y dodaç ci ar uchwytu 0,5 kg Ca kowity ci ar frontu 6,3 kg. Front z MDF o wymiarach 0,6 m x 0,6 m x 0,019 m spe ania wymagania, poniewa dopuszczalny ci ar frontu dla podnoênika typ 5B wynosi 7,5 kg.

65 Dane techniczne: Monta frontu wykonanego z litych materia ów drzewnych lub z ramy aluminiowej (min. szerokoêç ramy 45 mm) Monta frontu wykonanego z ramy aluminiowej (min. szerokoêç ramy 20 mm)

66 Prowadnice rolkowe 30 kg Prowadnice rolkowe niepełnego wysuwu. Kategoria obcià enia 30 kg Przez odpowiednie wyprofilowanie prowadnic, szuflada domyka si samoczynnie (pod wpływem siły ci koêci) na odcinku wysuni cia 60 mm poza korpus Specjalne wyprofilowanie prowadnicy pozwala na dokr cenie skrzynki szuflady bez konfliktu z kraw dzià płyty 1,2 mm profil prowadnicy zapewnia sztywnoêç prowadnic Rolki z wysokiej jakoêci tworzywa sztucznego zapewniajà płynnà prac szuflady Trzy główne cechy prowadnic rolkowych Würth: Wykonanie rolki gwarantuje bardzo niskie opuszczenie szuflady pod ci arem u ytkowym Konstrukcja prowadnicy (małe luzy) pozawala na uzyskanie bardzo małych szczelin pomi dzy frontami (0,5 mm przy 19 mm froncie) Wyprofilowanie prowadnicy pozwala na dokr cenie skrzynki szuflady bez konfliktu z kraw dzià płyty Specjalne wyprofilowanie prowadnicy pozwala na dokr cenie skrzynki szuflady bez konfliktu z kraw dzià płyty D ugoêç znamionowa prowadnicy = minimal. Art. nr Op. (pary) głebokoêc monta u (wbudowania) mm Kolor biały kremowy RAL F F F F F F F

67 Dane techniczne:

68 Prowadnice rolkowe do wysokich obcià eƒ Maksymalne obcià enie, przy zachowaniu dozwolonego ugi cia szuflady 100 kg (wg badania zgodnego z normà DIN 68858) Otwory mocujàce pod wkr ty do o Êrednicy 4 mm lub Eurowkr ty Rolki prowadzàce wykonane ze stalowych o ysk kulkowych pewne prowadzenie i stabilna praca prowadnic Prowadnica wykonana z ocynkowanego profilu stalowego o gruboêci 3 mm Prowadnica posiada odpowiednie wyprofilowanie zatrzymujàce rolk w po o eniu koƒcowym po wysuni ciu szuflady Prowadnica pracuje w systemie niepe nego wysuwu. D ugoêç znamionowa D ugoêç prowadnicy pozostajàca prowadnicy (mm) wewnàtrz korpusu po wysuni ciu (mm) Rolka wykonana ze kulkowego o yska i 3 mm stalowy profil zapewniajà stabilnà prac prowadnicy. Wymiar zewn trzny szuflady = przeêwit korpusu 35 mm D ugoêç znamionowa Art. nr Op. 400 F / F / F / F / F /6 700 F /6 800 F /6 900 F / F /6 Otwory monta owe na wkr ty 4 mm lub eurowkr ty

69 si a otwarcia 20 N obcià enie 40/60 kg Prowadnice DYNAPRO prze om w meblarstwie Dynapro prowadnica do szuflad skrzynkowych, wykonanych z drewna i materia ów drzewnych oferujàca niezwyk e mo liwoêci 1. Prowadnice wykonane w dwóch kategoriach obcià eƒ 40 kg i 60 kg => mo liwoêç stosowania do nowoczesnych rozwiàzaƒ architektury wn trz z wykorzystaniem nietypowym, ci kich materia ów (np. kamienne fronty) => mo liwoêç stosowania do budowy bardzo szerokich szuflad 2. atwe otwieranie szuflady si a zaledwie tylko 20 N wystarczy do wysuni cia szuflady, komfort u ytkowania mebla 3. atwy, beznarz dziowy demonta szuflady za pomocà uchwytów montowanych od spodu szuflad wygoda monta u, oszcz dnoêç czasu 4. Pierwszy typ prowadnic pozwalajàcy na dok adne, beznarz dziowe pozycjonowanie frontu w 3 p aszczyznach (+3,5 mm na wysokoêci, +/ 1,5 mm na boki, +4 mm wychylenie frontu) wygoda monta u, oszcz dnoêç czasu 5. Pe na synchronizacja pracy prowadnic cicha praca prowadnic, komfort u ytkowania mebla pe en komfort u ytkowania, równie w przypadku bardzo szerokich szuflad 6. Szerokie, masywne profile prowadnic zapewniajà stabilna prac prowadnic pe en komfort u ytkowania, równie w przypadku bardzo szerokich szuflad

70 DYNAPRO 40 kg Prowadnice pe nego wysuwu Prowadnice nowej generacji do szuflad skrzynkowych, wykonywanych z drewna i materia ów drzewnych W pe ni zsynchronizowana praca wózków prowadnicy idealna praca prowadnic bez efektu uderzenia segmentów Elementy jezdne wózków wykonane z najwy szej jakoêci tworzyw sztucznych cicha praca. Szerokie profile stalowe prowadnic stabilne po o enie szuflady Zintegrowany wyt umiacz ciche zamykanie szuflady bardzo ma e si y potrzebne do otwarcia szuflady zastosowanie pneumatycznego wyt umia cza pozwoli o na zredukowanie si y koniecznej do otwarcia szuflady do 20 N Klasa obcià enia 40 kg mo liwoêç realizacji projektów zak adajàcych stosowanie ci kich materia ów (szk o, kamieƒ naturalny), bezproblemowe wykonanie bardzo szerokich szuflad atwa regulacja po o enia frontu w 3 p aszczyznach D ugoêç Art. nr Opak. znamionowa mm szt. 300 F /5 350 F /5 400 F /5 450 F /5 500 F /5 550 F /5 Regulacja frontu: Na wysokoêç +3,5 mm Na boki +/ 1,5 mm Nachylenie +4 mm Uchwyty monta owe F Łàcznik DYNAPRO 2D F Warianty budowy szuflad

71 Dane monta owe prowadnice DYNAPRO 40 kg LSB Êwiat o szuflady LW Êwiat o korpusu HV regulacja wysokoêci SV regulacja na boki NV regulacja nachylenia KV kraw dê korpusu NL d ugoêç znamionowa SK d ugoêç szuflady X min. g bokoêç korpusu

72 DYNAPRO 60 kg Prowadnice pe nego wysuwu Prowadnice nowej generacji do szuflad skrzynkowych, wykonywanych z drewna i materia ów drzewnych W pe ni zsynchronizowana praca wózków prowadnicy idealna praca prowadnic bez efektu uderzenia segmentów Elementy jezdne wózków wykonane z najwy szej jakoêci tworzyw sztucznych cicha praca Szerokie profile stalowe prowadnic stabilne po o enie szuflady Zintegrowany wyt umiacz ciche zamykanie szuflady bardzo ma e si y potrzebne do otwarcia szuflady zastosowanie pneumatycznego wyt umia cza pozwoli o na zredukowanie si y koniecznej do otwarcia szuflady do 20 N Klasa obcià enia 60 kg mo liwoêç realizacji projektów zak adajàcych stosowanie ci kich materia ów (szk o, kamieƒ naturalny), bezproblemowe wykonanie bardzo szerokich szuflad atwa regulacja po o enia frontu w 3 p aszczyznach D ugoêç Art. nr Opak. znamionowa mm szt. 450 F /5 500 F /5 550 F /5 600 F /5 650 F /5 700* F /5 750* F /5 Regulacja frontu: Na wysokoêç +3,5 mm Na boki +/ 1,5 mm Nachylenie +4 mm *obcià enie do 50 kg Uchwyty monta owe F Łàcznik DYNAPRO 2D F Warianty budowy szuflad

73 Dane monta owe prowadnice DYNAPRO 60 kg LSB Êwiat o szuflady LW Êwiat o korpusu HV regulacja wysokoêci SV regulacja na boki NV regulacja nachylenia KV kraw dê korpusu NL d ugoêç znamionowa SK d ugoêç szuflady X min. g bokoêç korpusu

74 DYNAPRO TIPMATIC Plus 40kg Prowadnice pe nego wysuwu Prowadnice nowej generacji do szuflad skrzynkowych, wykonywanych z drewna i materia ów drzewnych W pe ni zsynchronizowana praca wózków prowadnicy idealna praca prowadnic bez efektu uderzenia segmentów Elementy jezdne wózków wykonane z najwy szej jakoêci tworzyw sztucznych cicha praca Mechanizm Tipmatic Plus zapewnia wysuni cie szuflady po naciêni ciu frontu Szerokie profile stalowe prowadnic stabilne po o enie szuflady Klasa obcià enia 40 kg mo liwoêç realizacji projektów zak adajàcych stosowanie ci kich materia ów (szk o, kamieƒ naturalny), bezproblemowe wykonanie bardzo szerokich szuflad Regulacja odst pu frontu od korpusu do 6 mm (ustawienie fabryczne 4,5 mm) atwa regulacja po o enia frontu w 3 p aszczyznach za pomocà adapterów D ugoêç Art. nr Opak. znamionowa mm szt. 250 F /5 300 F /5 350 F /5 400 F /5 450 F /5 500 F /5 550 F /5 Regulacja frontu: Na wysokoêç +3,5 mm Na boki +/ 1,5 mm Nachylenie +4 mm Uchwyty monta owe F àcznik rurowy F Warianty budowy szuflad
