1 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi P/N EN REV B ISS 28JAN11

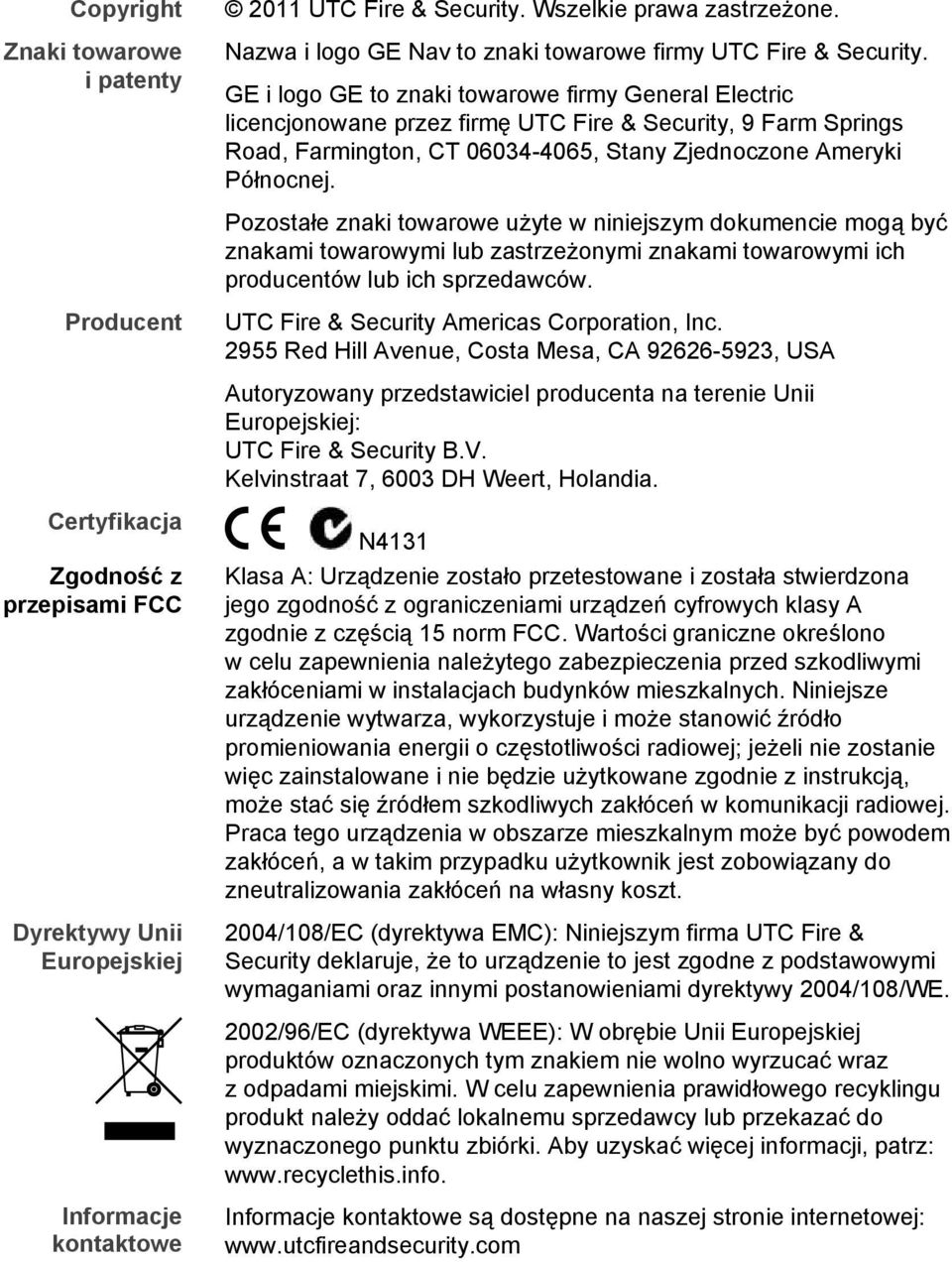

2 Copyright Znaki towarowe i patenty 2011 UTC Fire & Security. Wszelkie prawa zastrzeżone. Nazwa i logo GE Nav to znaki towarowe firmy UTC Fire & Security. GE i logo GE to znaki towarowe firmy General Electric licencjonowane przez firmę UTC Fire & Security, 9 Farm Springs Road, Farmington, CT , Stany Zjednoczone Ameryki Północnej. Pozostałe znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Producent UTC Fire & Security Americas Corporation, Inc Red Hill Avenue, Costa Mesa, CA , USA Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Holandia. Certyfikacja Zgodność z przepisami FCC Dyrektywy Unii Europejskiej N4131 Klasa A: Urządzenie zostało przetestowane i została stwierdzona jego zgodność z ograniczeniami urządzeń cyfrowych klasy A zgodnie z częścią 15 norm FCC. Wartości graniczne określono w celu zapewnienia należytego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach budynków mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może stanowić źródło promieniowania energii o częstotliwości radiowej; jeżeli nie zostanie więc zainstalowane i nie będzie użytkowane zgodnie z instrukcją, może stać się źródłem szkodliwych zakłóceń w komunikacji radiowej. Praca tego urządzenia w obszarze mieszkalnym może być powodem zakłóceń, a w takim przypadku użytkownik jest zobowiązany do zneutralizowania zakłóceń na własny koszt. 2004/108/EC (dyrektywa EMC): Niniejszym firma UTC Fire & Security deklaruje, że to urządzenie to jest zgodne z podstawowymi wymaganiami oraz innymi postanowieniami dyrektywy 2004/108/WE. 2002/96/EC (dyrektywa WEEE): W obrębie Unii Europejskiej produktów oznaczonych tym znakiem nie wolno wyrzucać wraz z odpadami miejskimi. W celu zapewnienia prawidłowego recyklingu produkt należy oddać lokalnemu sprzedawcy lub przekazać do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, patrz: Informacje kontaktowe Informacje kontaktowe są dostępne na naszej stronie internetowej:

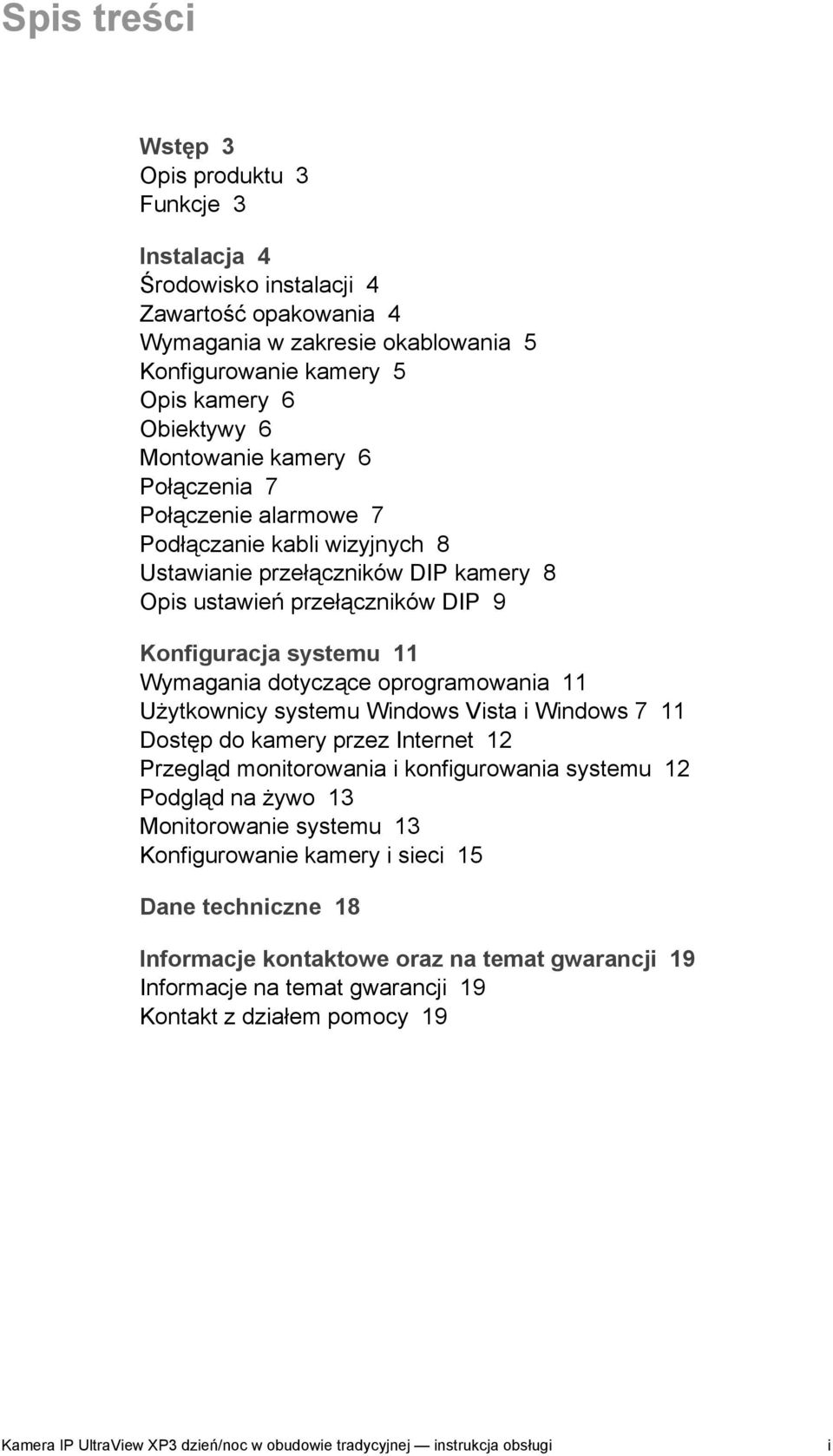

3 Spis treści Wstęp 3 Opis produktu 3 Funkcje 3 Instalacja 4 Środowisko instalacji 4 Zawartość opakowania 4 Wymagania w zakresie okablowania 5 Konfigurowanie kamery 5 Opis kamery 6 Obiektywy 6 Montowanie kamery 6 Połączenia 7 Połączenie alarmowe 7 Podłączanie kabli wizyjnych 8 Ustawianie przełączników DIP kamery 8 Opis ustawień przełączników DIP 9 Konfiguracja systemu 11 Wymagania dotyczące oprogramowania 11 Użytkownicy systemu Windows Vista i Windows 7 11 Dostęp do kamery przez Internet 12 Przegląd monitorowania i konfigurowania systemu 12 Podgląd na żywo 13 Monitorowanie systemu 13 Konfigurowanie kamery i sieci 15 Dane techniczne 18 Informacje kontaktowe oraz na temat gwarancji 19 Informacje na temat gwarancji 19 Kontakt z działem pomocy 19 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi i

4 ii Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

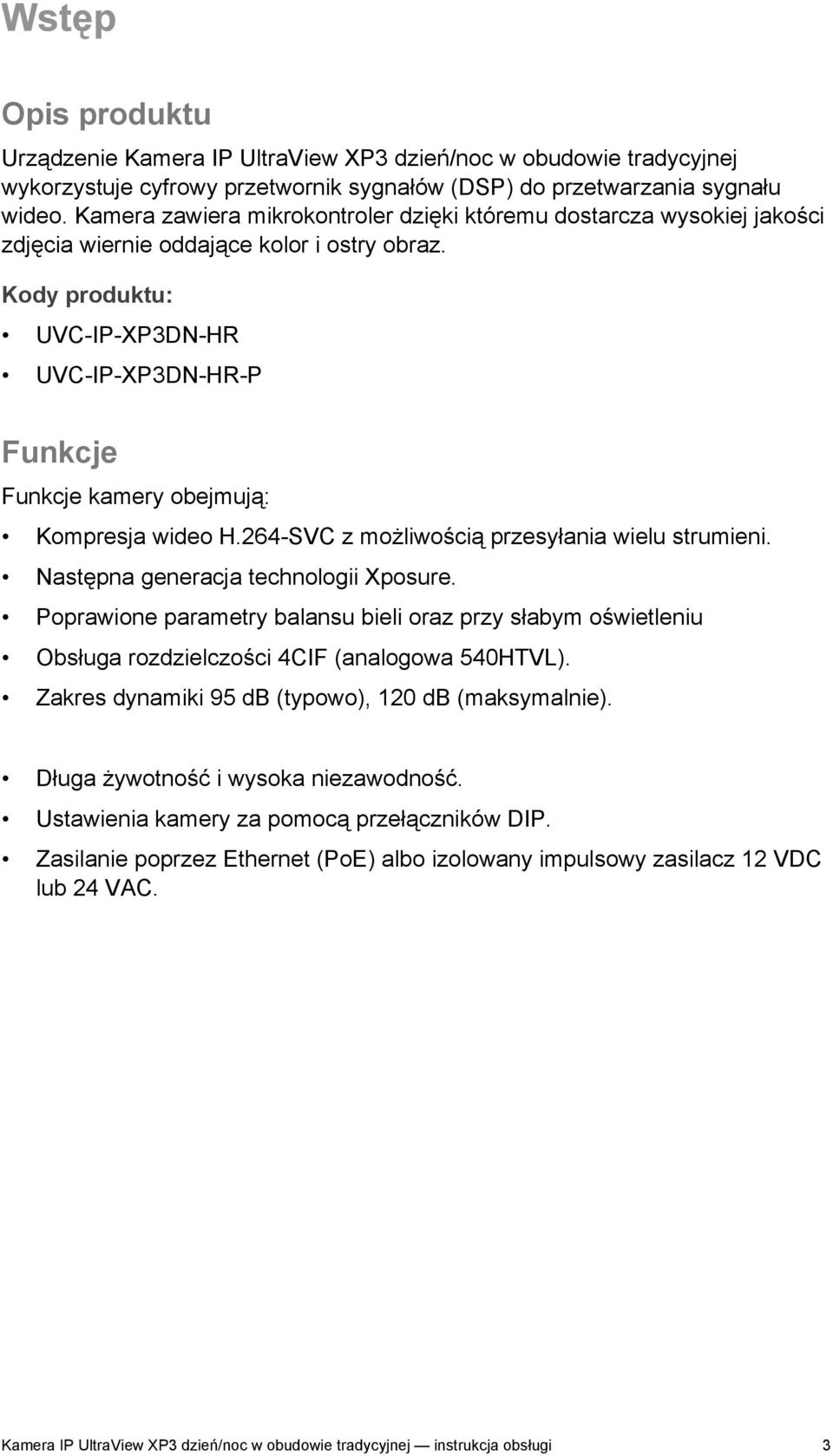

5 Wstęp Opis produktu Urządzenie Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej wykorzystuje cyfrowy przetwornik sygnałów (DSP) do przetwarzania sygnału wideo. Kamera zawiera mikrokontroler dzięki któremu dostarcza wysokiej jakości zdjęcia wiernie oddające kolor i ostry obraz. Kody produktu: UVC-IP-XP3DN-HR UVC-IP-XP3DN-HR-P Funkcje Funkcje kamery obejmują: Kompresja wideo H.264-SVC z możliwością przesyłania wielu strumieni. Następna generacja technologii Xposure. Poprawione parametry balansu bieli oraz przy słabym oświetleniu Obsługa rozdzielczości 4CIF (analogowa 540HTVL). Zakres dynamiki 95 db (typowo), 120 db (maksymalnie). Długa żywotność i wysoka niezawodność. Ustawienia kamery za pomocą przełączników DIP. Zasilanie poprzez Ethernet (PoE) albo izolowany impulsowy zasilacz 12 VDC lub 24 VAC. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 3

6 Instalacja Środowisko instalacji Podczas instalacji kamery należy uwzględnić następujące czynniki: Parametry elektryczne: Instalacja okablowania elektrycznego powinna zostać wykonana starannie. Powinna zostać wykonana przez wykwalifikowany personel. W celu zasilania kamery należy zawsze używać odpowiedniego przełącznika PoE bądź zasilaczy 12 V (prąd stały) lub 24 V (prąd zmienny) klasy 2 uznawanych przez UL lub posiadających certyfikat CE. Nie należy przeciążać przewodu zasilającego ani rozgałęźnika. Wentylacja: Należy upewnić się, że miejsce planowanej instalacji kamery jest dobrze wentylowane. Temperatura:Nie wolno używać kamery w warunkach innych, niż podane (dotyczy to danych znamionowych temperatury, wilgotność i zasilania). Kamera działa w przedziale temperaturowym od -30 do +50 C (od -33 do +122 F). Wilgotność poniżej 90%. Wilgoć: Nie wolno narażać kamery na działanie wilgoci lub deszczu ani używać jej w wilgotnym obszarze. Jeśli kamera ulegnie zamoczeniu, należy natychmiast wyłączyć jej zasilanie i zlecić wykonanie czynności serwisowych wykwalifikowanemu personelowi. Wilgoć może uszkodzić kamerę, a także być przyczyną porażenia elektrycznego. Serwis: Nie należy próbować samodzielnie wykonywać czynności serwisowych. Wszelkie próby rozmontowania tego produktu lub zdjęcia z niego osłon spowodują utratę gwarancji, mogą także spowodować poważne obrażenia. Wszelkie czynności serwisowe należy zlecić specjaliście. OSTRZEŻENIE: Aby zapobiec pożarowi lub porażeniu prądem, należy chronić urządzenie przed działaniem deszczu i wilgoci oraz nie ściągać osłony ani tyłu kamery. Zawartość opakowania Kamera jest dostarczana z następującymi elementami: Zestaw kamery 1-kanałowy pasywny nadajnik-odbiornik wideo Wtyk z wiązką przewodów zasilających Wtyk Jack z przewodem 150 mm 4 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

7 Wymagania w zakresie okablowania Aby zapewnić poprawne funkcjonowanie tego urządzenia, należy przestrzegać wymogów dotyczących okablowania i zasilania kamer. Zalecane jest okablowanie kategorii 5 lub lepsze. Wszelkie okablowanie sieciowe należy instalować w zgodzie z odpowiednimi kodeksami i regulacjami prawnymi. Tabela 1 W niżej zamieszczono wymagania dotyczące okablowania podłączonego do kamery. Tabela 1: Wymagania w zakresie okablowania Rodzaj kabla Wideo Zasilanie Wymagania Kabel koncentryczny RS omów ze złączami BNC 24 V, prąd zmienny Konfigurowanie kamery Uwaga: Jeżeli źródło światła w miejscu zainstalowania kamery wykazuje znaczące nagłe zmiany natężenia oświetlenia, kamera może nie działać w zamierzony sposób. Aby szybko uruchomić kamerę: 1. Przykręć obiektyw do kamery. 2. Przygotuj powierzchnię montażową i zamontuj kamerę na ścianie/suficie, wykorzystując odpowiednie wkręty. 3. Podłącz kable do kamery. 4. Podłącz do zestawu monitor CCTV, aby ustawić kamerę. 5. Ustaw przełączniki DIP kamery, które znajdują się na jej tyle. Patrz część Ustawianie przełączników DIP kamery na stronie Skonfiguruj parametry sieciowe oraz przesyłania kamery, aby można ją było obsługiwać za pośrednictwem sieci. Patrz część Dostęp do kamery przez Internet na stronie 12. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 5

8 Opis kamery Rys. 1: Widok z boku kamery XP3 w obudowie tradycyjnej 1. Złącze do obiektywu z automatyczną przesłoną Złącze do obiektywu z automatyczną przesłoną sterowaną sygnałem wideo: A. Wideo (białe); B. zasilanie; C. NC; D. GND (czarne) Złącze do obiektywu typu DC z automatyczną przesłoną: A. Cewka napędzająca (+);B. Cewka tłumiąca (+); C. Cewka tłumiąca (-); D. Cewka napędzająca (-) 2. Kamera 3. Ręczna regulacja ogniskowej 4. Obiektyw (prezentowany obiektyw z automatyczną przesłoną. Obiektyw ręczny nie ma kabla) Nie stanowi części zestawu 5. Tylna śruba blokująca nastawę ostrości 6. Kabel do obiektywu z automatyczną przesłoną Nie stanowi części zestawu Obiektywy Zamontuj obiektyw z ręczną przesłoną wykorzystujący automatyczną przesłonę elektroniczną (AES) albo podłącz obiektyw z automatyczną przesłoną (AI). Montowanie kamery Aby zainstalować kamerę, należy przytwierdzić ją do powierzchni montażu używając odpowiednich uchwytów. 6 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

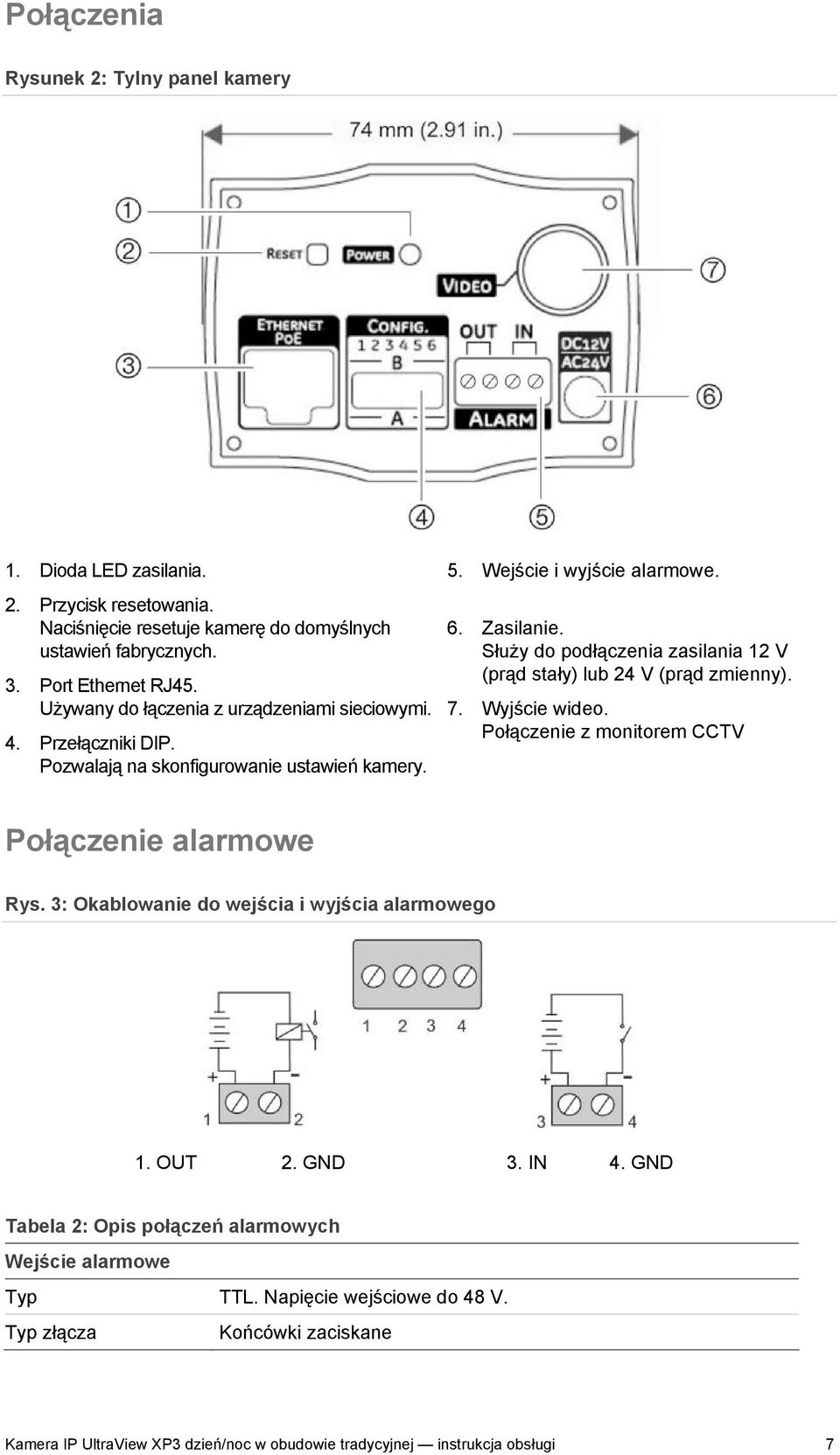

9 Połączenia Rysunek 2: Tylny panel kamery 1. Dioda LED zasilania. 2. Przycisk resetowania. Naciśnięcie resetuje kamerę do domyślnych ustawień fabrycznych. 3. Port Ethernet RJ45. Używany do łączenia z urządzeniami sieciowymi. 4. Przełączniki DIP. Pozwalają na skonfigurowanie ustawień kamery. 5. Wejście i wyjście alarmowe. 6. Zasilanie. Służy do podłączenia zasilania 12 V (prąd stały) lub 24 V (prąd zmienny). 7. Wyjście wideo. Połączenie z monitorem CCTV Połączenie alarmowe Rys. 3: Okablowanie do wejścia i wyjścia alarmowego 1. OUT 2. GND 3. IN 4. GND Tabela 2: Opis połączeń alarmowych Wejście alarmowe Typ TTL. Napięcie wejściowe do 48 V. Typ złącza Końcówki zaciskane Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 7

10 Wyjście alarmowe Typ Otwarty kolektor. Zgodny z zasilaniem zewnętrznym 48 V. Typ złącza Końcówki zaciskane Podłączanie kabli wizyjnych Do systemu należy podłączyć standardowy monitor CCTV, aby dokonać regulacji kamery i ustawień za pomocą przełączników DIP. Przełączniki DIP można także ustawiać po podłączeniu do systemu IP. Aby podłączyć kable: 1. Podłącz kabel koncentryczny pomiędzy gniazdem BNC kamery a gniazdem CCTV monitora lub urządzenia nagrywającego wideo. 2. Podłącz przełącznik PoE albo zasilacz 12 VDC lub 24 VAC do wejścia zasilania. Nie podłączaj jednocześnie połączenia PoE i połączenia prądu stałego lub zmiennego. Oznaczenia na kamerze maja następujące znaczenie: Kabel czerwony. Wejście zasilania. Kabel czarny. Wejście zasilania. Kabel biały. Wyjście wideo. Kabel czarny. Masa sygnału wideo. Uwaga: W przypadku połączenia 24 VAC lub 12 VDC kabel czarny lub czerwony może być użyty dla uziemienia. Ustawianie przełączników DIP kamery Za pomocą zestawu przełączników DIP z tyłu kamery można ustawić sześć funkcji kamery. Rysunek 4 na stronie 9 przedstawia układ przełączników DIP. Więcej informacji o tych funkcjach można znaleźć w rozdziale Opis ustawień przełączników DIP na stronie 9. 8 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

11 Rysunek 4: Układ przełączników DIP (tył kamery) WYŁ ON (wł.) Tabela 3: Funkcje przełączników DIP Przełącznik Opis 1. Balans bieli WŁ.: Tryb ATW; WYŁ.: Tryb PTL 2. Kompensacja podświetlenia WŁ.: kompensacja włączona; WYŁ.: kompensacja wyłączona 3. Ekspozycja AI/AE WŁ.: Tryb automatycznej ekspozycji (AE); WYŁ.: Tryb automatycznej migawki (AI) 4. Ustawienie Dzień/Noc WŁ.: tryb czarno-biały; WYŁ.: automatyczny tryb dzień/noc 5. Wysoka/normalna rozdzielczość WŁ.: Wysoka rozdzielczość; WYŁ.: normalna rozdzielczość 6. Sterowanie redukcją migotania WŁ.: Redukcja migotania włączona; WYŁ.: Normalny Opis ustawień przełączników DIP Balans bieli (WB) Parametr balansu bieli określa wygląd białego koloru. W oparciu o tę informację kamera będzie prawidłowo wyświetlać wszystkie kolory. Istnieją dwa sposoby określenia balansu bieli: ATW (autotracking white balance) automatyczne wykrywanie balansu bieli. Użyta wartość tego parametru zależy od wybranych warunków oświetlenia. Zapewnia ona niezawodne odwzorowanie kolorów w przypadku częstej zmiany warunków oświetleniowych. PTL (push-to-lock) balans bieli blokowane naciśnięciem przycisku. Balans bieli zostaje zablokowany w momencie ustawienia przełącznika DIP w pozycji ON (WŁ.). Kompensacja światła wstecznego (BLC) Funkcja kompensacji podświetlenia umożliwia poprawienie jakości obrazu przy silnym oświetleniu tła. Dzięki funkcji obiekty w środku obrazu nie są zaciemniane. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 9

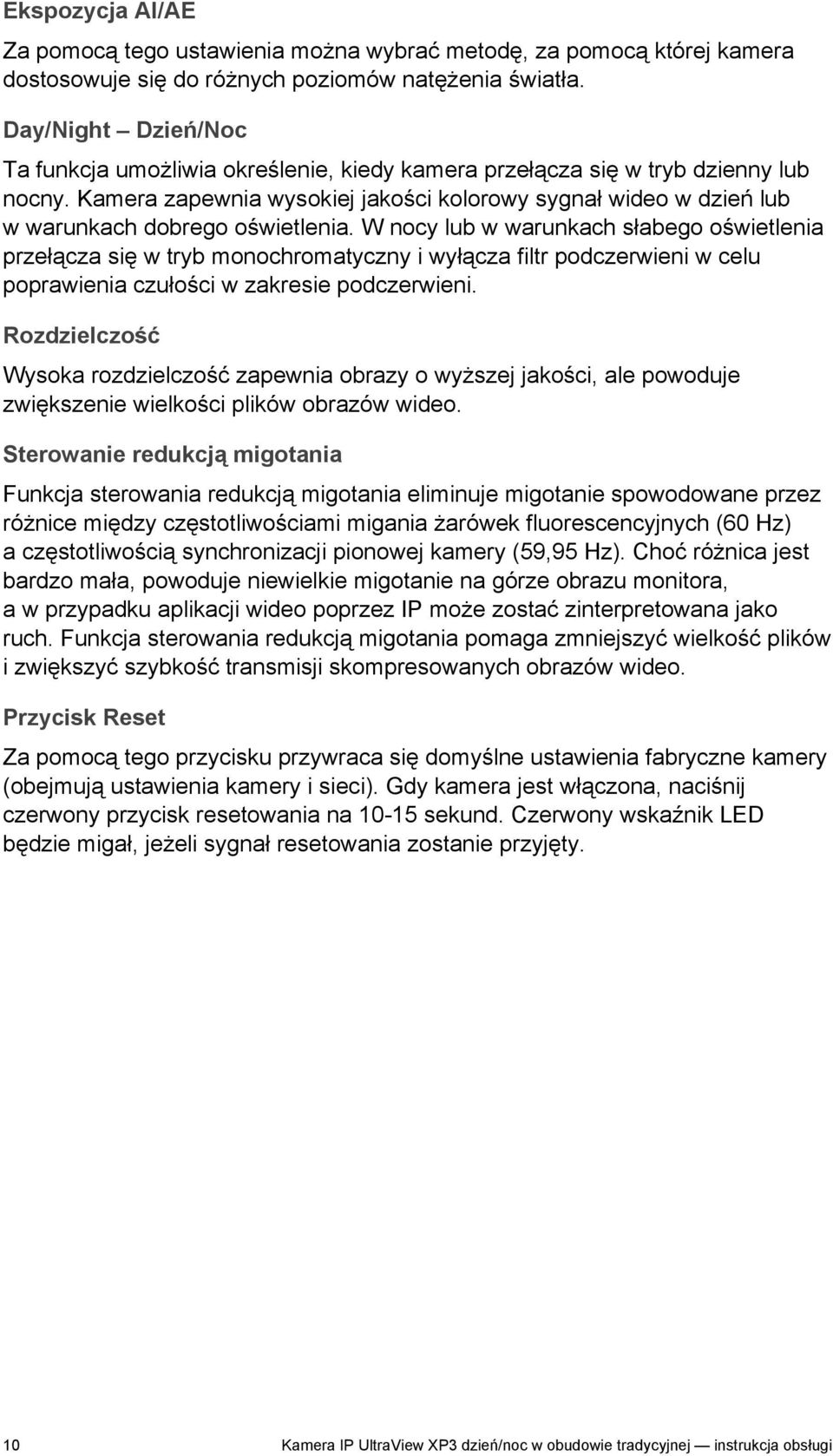

12 Ekspozycja AI/AE Za pomocą tego ustawienia można wybrać metodę, za pomocą której kamera dostosowuje się do różnych poziomów natężenia światła. Day/Night Dzień/Noc Ta funkcja umożliwia określenie, kiedy kamera przełącza się w tryb dzienny lub nocny. Kamera zapewnia wysokiej jakości kolorowy sygnał wideo w dzień lub w warunkach dobrego oświetlenia. W nocy lub w warunkach słabego oświetlenia przełącza się w tryb monochromatyczny i wyłącza filtr podczerwieni w celu poprawienia czułości w zakresie podczerwieni. Rozdzielczość Wysoka rozdzielczość zapewnia obrazy o wyższej jakości, ale powoduje zwiększenie wielkości plików obrazów wideo. Sterowanie redukcją migotania Funkcja sterowania redukcją migotania eliminuje migotanie spowodowane przez różnice między częstotliwościami migania żarówek fluorescencyjnych (60 Hz) a częstotliwością synchronizacji pionowej kamery (59,95 Hz). Choć różnica jest bardzo mała, powoduje niewielkie migotanie na górze obrazu monitora, a w przypadku aplikacji wideo poprzez IP może zostać zinterpretowana jako ruch. Funkcja sterowania redukcją migotania pomaga zmniejszyć wielkość plików i zwiększyć szybkość transmisji skompresowanych obrazów wideo. Przycisk Reset Za pomocą tego przycisku przywraca się domyślne ustawienia fabryczne kamery (obejmują ustawienia kamery i sieci). Gdy kamera jest włączona, naciśnij czerwony przycisk resetowania na sekund. Czerwony wskaźnik LED będzie migał, jeżeli sygnał resetowania zostanie przyjęty. 10 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

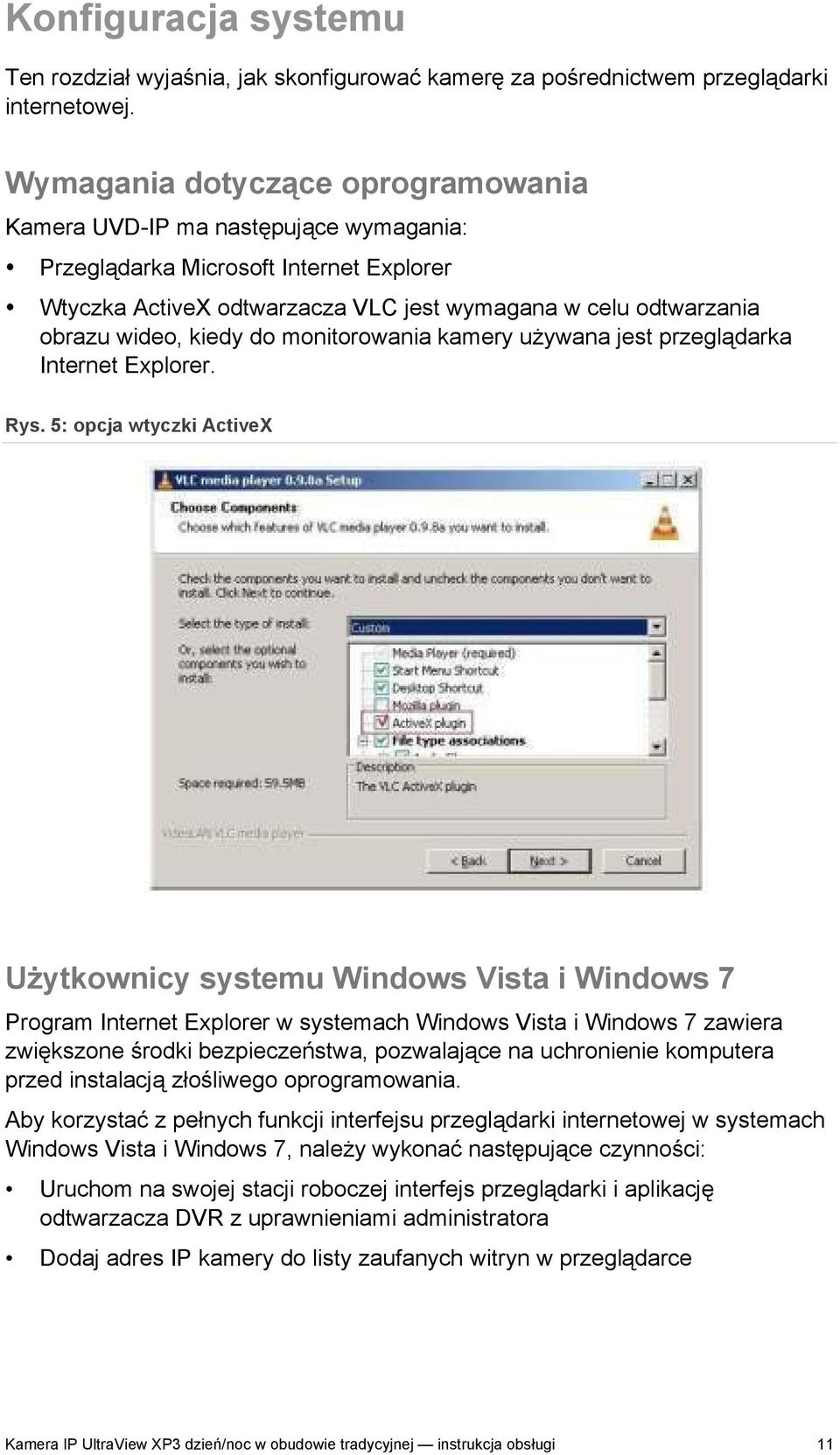

13 Konfiguracja systemu Ten rozdział wyjaśnia, jak skonfigurować kamerę za pośrednictwem przeglądarki internetowej. Wymagania dotyczące oprogramowania Kamera UVD-IP ma następujące wymagania: Przeglądarka Microsoft Internet Explorer Wtyczka ActiveX odtwarzacza VLC jest wymagana w celu odtwarzania obrazu wideo, kiedy do monitorowania kamery używana jest przeglądarka Internet Explorer. Rys. 5: opcja wtyczki ActiveX Użytkownicy systemu Windows Vista i Windows 7 Program Internet Explorer w systemach Windows Vista i Windows 7 zawiera zwiększone środki bezpieczeństwa, pozwalające na uchronienie komputera przed instalacją złośliwego oprogramowania. Aby korzystać z pełnych funkcji interfejsu przeglądarki internetowej w systemach Windows Vista i Windows 7, należy wykonać następujące czynności: Uruchom na swojej stacji roboczej interfejs przeglądarki i aplikację odtwarzacza DVR z uprawnieniami administratora Dodaj adres IP kamery do listy zaufanych witryn w przeglądarce Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 11

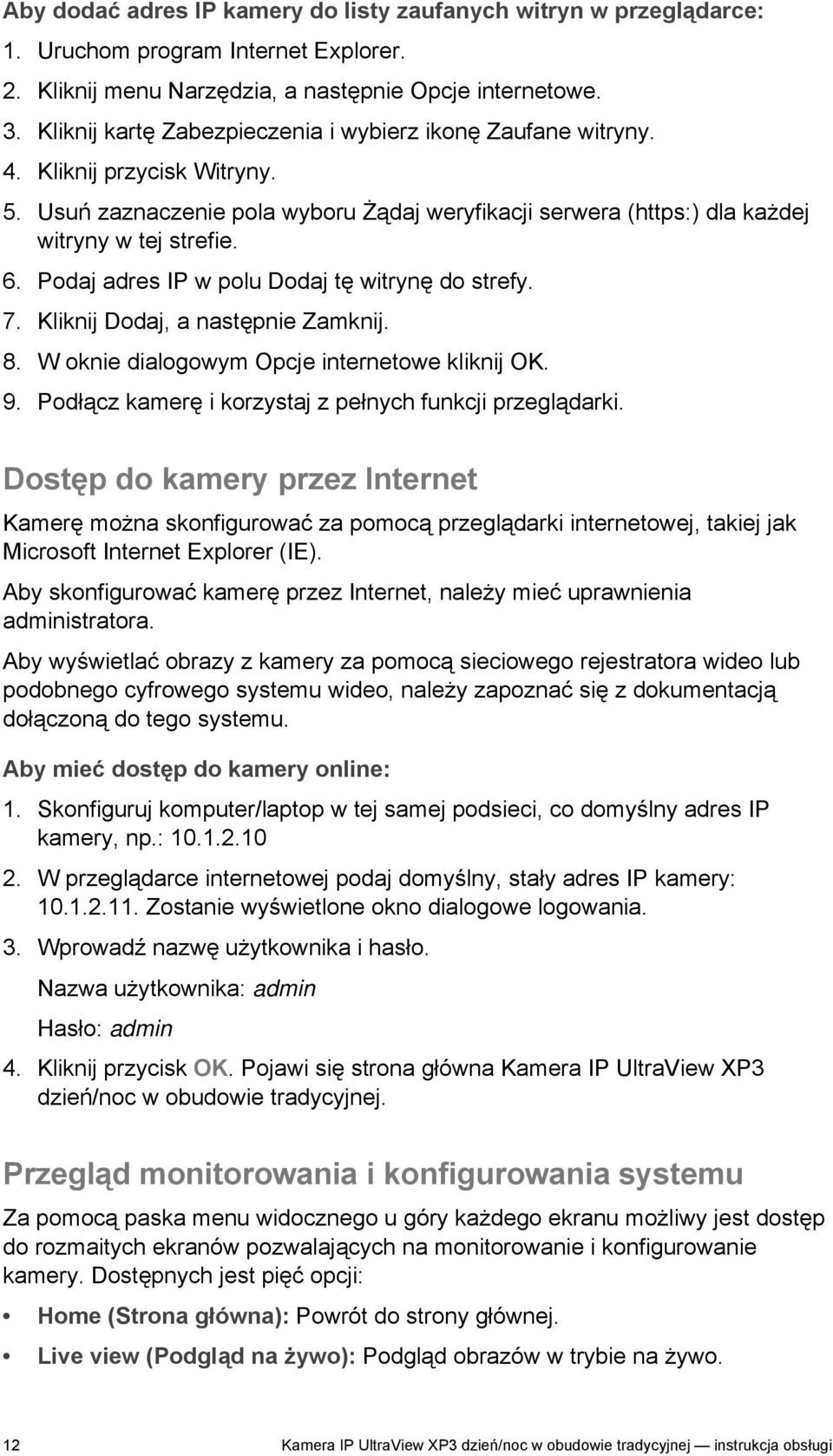

14 Aby dodać adres IP kamery do listy zaufanych witryn w przeglądarce: 1. Uruchom program Internet Explorer. 2. Kliknij menu Narzędzia, a następnie Opcje internetowe. 3. Kliknij kartę Zabezpieczenia i wybierz ikonę Zaufane witryny. 4. Kliknij przycisk Witryny. 5. Usuń zaznaczenie pola wyboru Żądaj weryfikacji serwera ( dla każdej witryny w tej strefie. 6. Podaj adres IP w polu Dodaj tę witrynę do strefy. 7. Kliknij Dodaj, a następnie Zamknij. 8. W oknie dialogowym Opcje internetowe kliknij OK. 9. Podłącz kamerę i korzystaj z pełnych funkcji przeglądarki. Dostęp do kamery przez Internet Kamerę można skonfigurować za pomocą przeglądarki internetowej, takiej jak Microsoft Internet Explorer (IE). Aby skonfigurować kamerę przez Internet, należy mieć uprawnienia administratora. Aby wyświetlać obrazy z kamery za pomocą sieciowego rejestratora wideo lub podobnego cyfrowego systemu wideo, należy zapoznać się z dokumentacją dołączoną do tego systemu. Aby mieć dostęp do kamery online: 1. Skonfiguruj komputer/laptop w tej samej podsieci, co domyślny adres IP kamery, np.: W przeglądarce internetowej podaj domyślny, stały adres IP kamery: Zostanie wyświetlone okno dialogowe logowania. 3. Wprowadź nazwę użytkownika i hasło. Nazwa użytkownika: admin Hasło: admin 4. Kliknij przycisk OK. Pojawi się strona główna Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej. Przegląd monitorowania i konfigurowania systemu Za pomocą paska menu widocznego u góry każdego ekranu możliwy jest dostęp do rozmaitych ekranów pozwalających na monitorowanie i konfigurowanie kamery. Dostępnych jest pięć opcji: Home (Strona główna): Powrót do strony głównej. Live view (Podgląd na żywo): Podgląd obrazów w trybie na żywo. 12 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

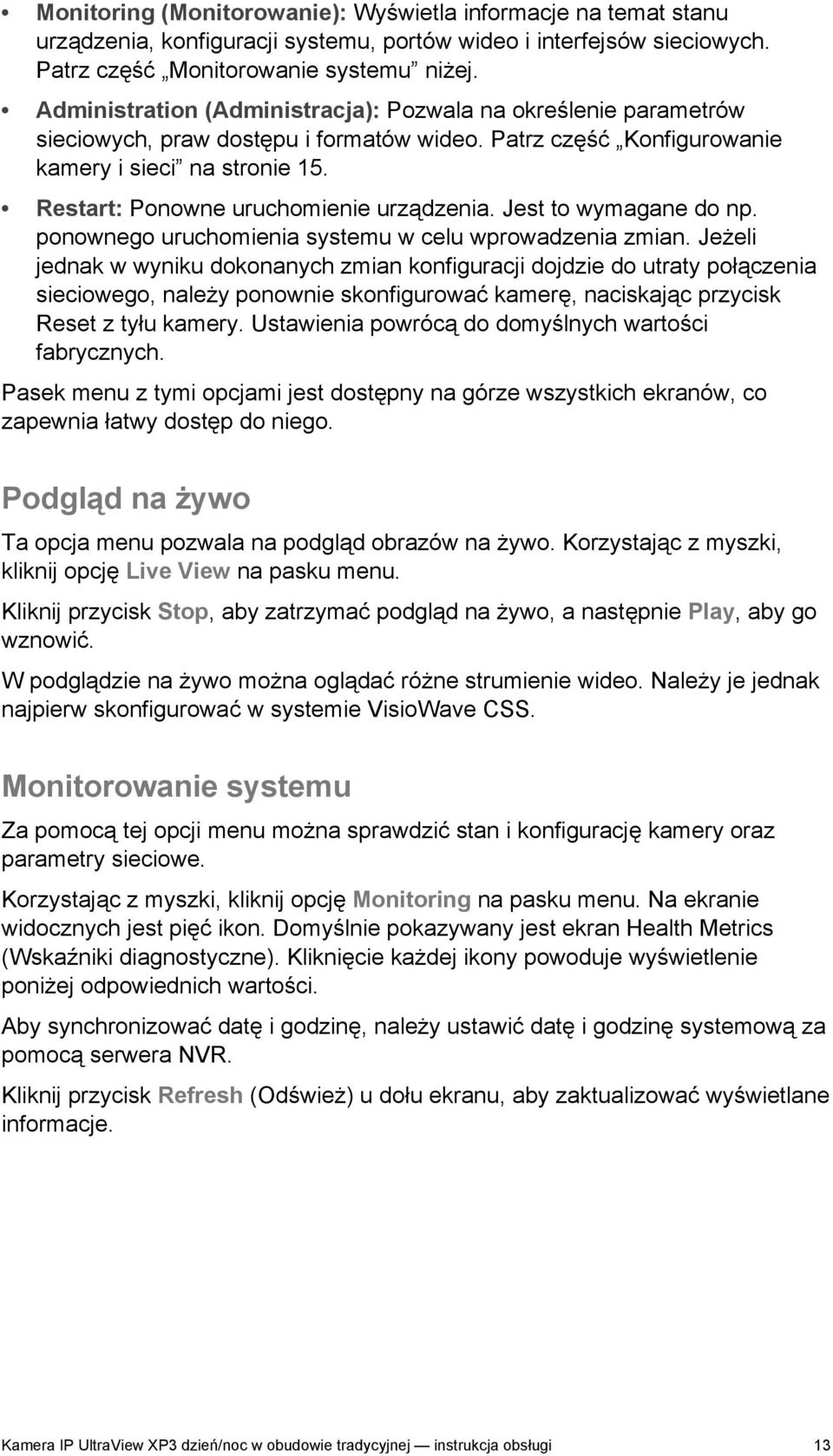

15 Monitoring (Monitorowanie): Wyświetla informacje na temat stanu urządzenia, konfiguracji systemu, portów wideo i interfejsów sieciowych. Patrz część Monitorowanie systemu niżej. Administration (Administracja): Pozwala na określenie parametrów sieciowych, praw dostępu i formatów wideo. Patrz część Konfigurowanie kamery i sieci na stronie 15. Restart: Ponowne uruchomienie urządzenia. Jest to wymagane do np. ponownego uruchomienia systemu w celu wprowadzenia zmian. Jeżeli jednak w wyniku dokonanych zmian konfiguracji dojdzie do utraty połączenia sieciowego, należy ponownie skonfigurować kamerę, naciskając przycisk Reset z tyłu kamery. Ustawienia powrócą do domyślnych wartości fabrycznych. Pasek menu z tymi opcjami jest dostępny na górze wszystkich ekranów, co zapewnia łatwy dostęp do niego. Podgląd na żywo Ta opcja menu pozwala na podgląd obrazów na żywo. Korzystając z myszki, kliknij opcję Live View na pasku menu. Kliknij przycisk Stop, aby zatrzymać podgląd na żywo, a następnie Play, aby go wznowić. W podglądzie na żywo można oglądać różne strumienie wideo. Należy je jednak najpierw skonfigurować w systemie VisioWave CSS. Monitorowanie systemu Za pomocą tej opcji menu można sprawdzić stan i konfigurację kamery oraz parametry sieciowe. Korzystając z myszki, kliknij opcję Monitoring na pasku menu. Na ekranie widocznych jest pięć ikon. Domyślnie pokazywany jest ekran Health Metrics (Wskaźniki diagnostyczne). Kliknięcie każdej ikony powoduje wyświetlenie poniżej odpowiednich wartości. Aby synchronizować datę i godzinę, należy ustawić datę i godzinę systemową za pomocą serwera NVR. Kliknij przycisk Refresh (Odśwież) u dołu ekranu, aby zaktualizować wyświetlane informacje. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 13

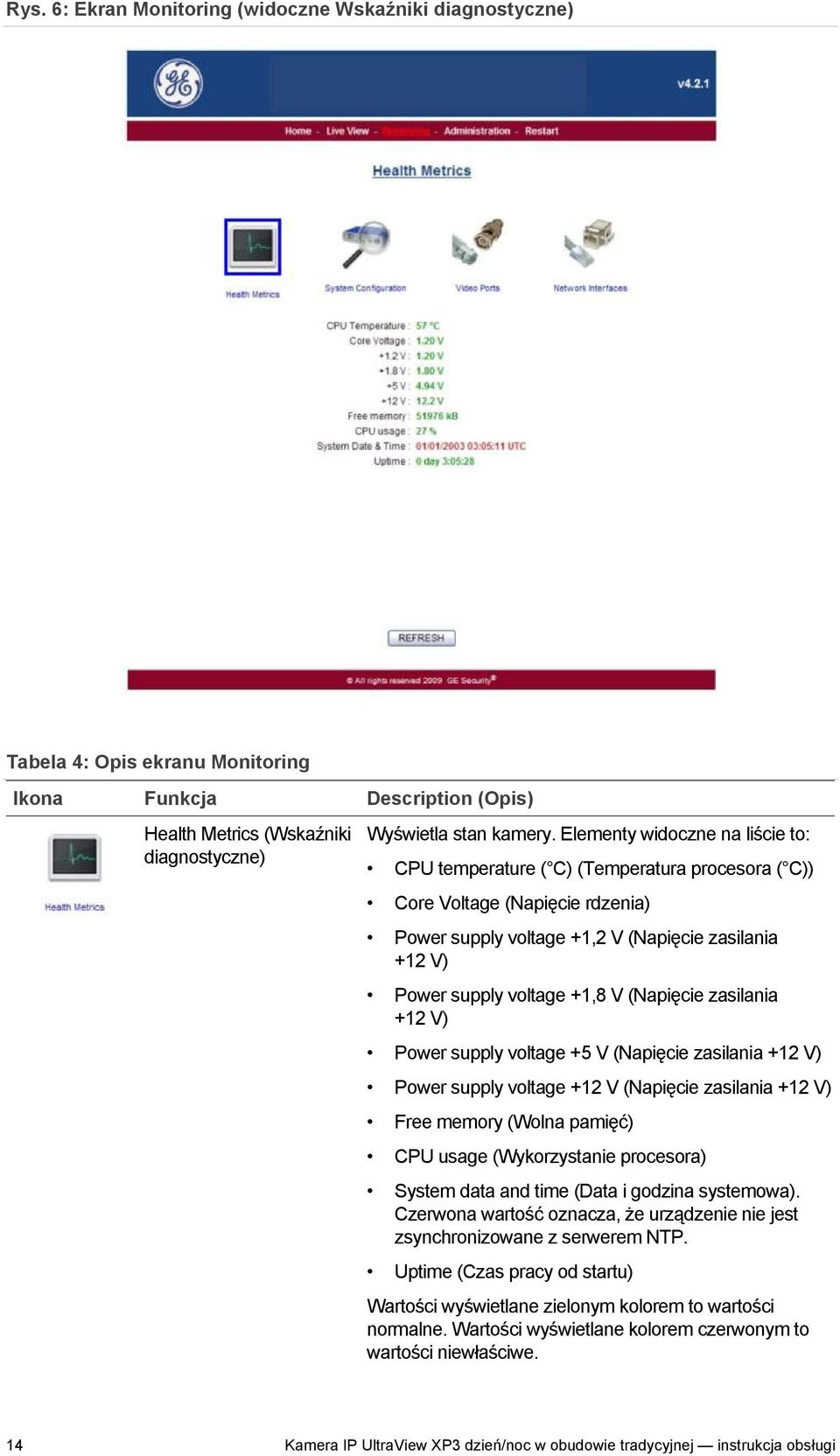

16 Rys. 6: Ekran Monitoring (widoczne Wskaźniki diagnostyczne) Tabela 4: Opis ekranu Monitoring Ikona Funkcja Description (Opis) Health Metrics (Wskaźniki diagnostyczne) Wyświetla stan kamery. Elementy widoczne na liście to: CPU temperature ( C) (Temperatura procesora ( C)) Core Voltage (Napięcie rdzenia) Power supply voltage +1,2 V (Napięcie zasilania +12 V) Power supply voltage +1,8 V (Napięcie zasilania +12 V) Power supply voltage +5 V (Napięcie zasilania +12 V) Power supply voltage +12 V (Napięcie zasilania +12 V) Free memory (Wolna pamięć) CPU usage (Wykorzystanie procesora) System data and time (Data i godzina systemowa). Czerwona wartość oznacza, że urządzenie nie jest zsynchronizowane z serwerem NTP. Uptime (Czas pracy od startu) Wartości wyświetlane zielonym kolorem to wartości normalne. Wartości wyświetlane kolorem czerwonym to wartości niewłaściwe. 14 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

17 Ikona Funkcja Description (Opis) Konfiguracja systemu Video Ports (Porty wideo) Network interfaces (Interfejsy sieciowe) Wyświetla informacje o konfiguracji i stanie systemu. Elementy widoczne na liście to: Equipment name (Nazwa urządzenia) Serial number of the device (Numer seryjny urządzenia) Software revision (Wersja oprogramowania) U-boot revision (Wersja U-boot) Software recovery revision (Wersja recovery oprogramowania) Wyświetla informacje o konfiguracji i stanie portów wideo. Elementy widoczne na liście to: Etykieta TCP Port (Port TCP) Format. Opcje to PAL lub NTCP Rozmiar FPS (Liczba klatek na sekundę) Przepustowość Status (Stan) Stan normalny wyświetlany jest w kolorze zielonym. Stan niewłaściwy wyświetlany jest w kolorze czerwonym. Wyświetla informacje o konfiguracji i stanie sieci. Elementy widoczne na liście to: Typ IP/Mask (Adres IP/maska) Cable Status (Stan kabla) Tx packets (Pakiety Tx) Tx errors (Błędy Tx) MAC address (Adres MAC) Brama domyślna Ethernet Configuration (Konfiguracja Ethernet) Rx packets (Pakiety Rx) Rx errors (Błędy Rx) Konfigurowanie kamery i sieci Za pomocą tego menu można skonfigurować parametry kamery i sieci. Korzystając z myszki, kliknij opcję Administratiog na pasku menu. Na ekranie widocznych jest pięć ikon. Domyślnie pokazywany jest ekran Network Configuration (Konfiguracja sieciowa). Kliknięcie każdej z ikon wyświetla ekran pozwalający na konfigurowanie różnych parametrów. Zobacz Rysunek 7 na stronie 16. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 15

18 System wyświetli monit o ponowne uruchomienie w celu zastosowania wprowadzonych zmian. Kliknij polecenie Restart na pasku narzędziowym, aby ponownie uruchomić system. Rysunek 7: Okno konfiguracji sieci Tabela 5: Opis ekranu Administration Ikona Funkcja Description (Opis) Network configuration (Komfiguracja sieciowa) Określa parametry sieci. Można ręcznie lub automatycznie przypisać adres IP, wybierając jedną z poniższych opcji: DHCP. W celu instalacji automatycznej zaznacz pole DHCP Auto Configuration of IP Address (Automatyczna konfiguracja DHCP adresu IP). Opcja ta jest domyślnie wyłączona. 16 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

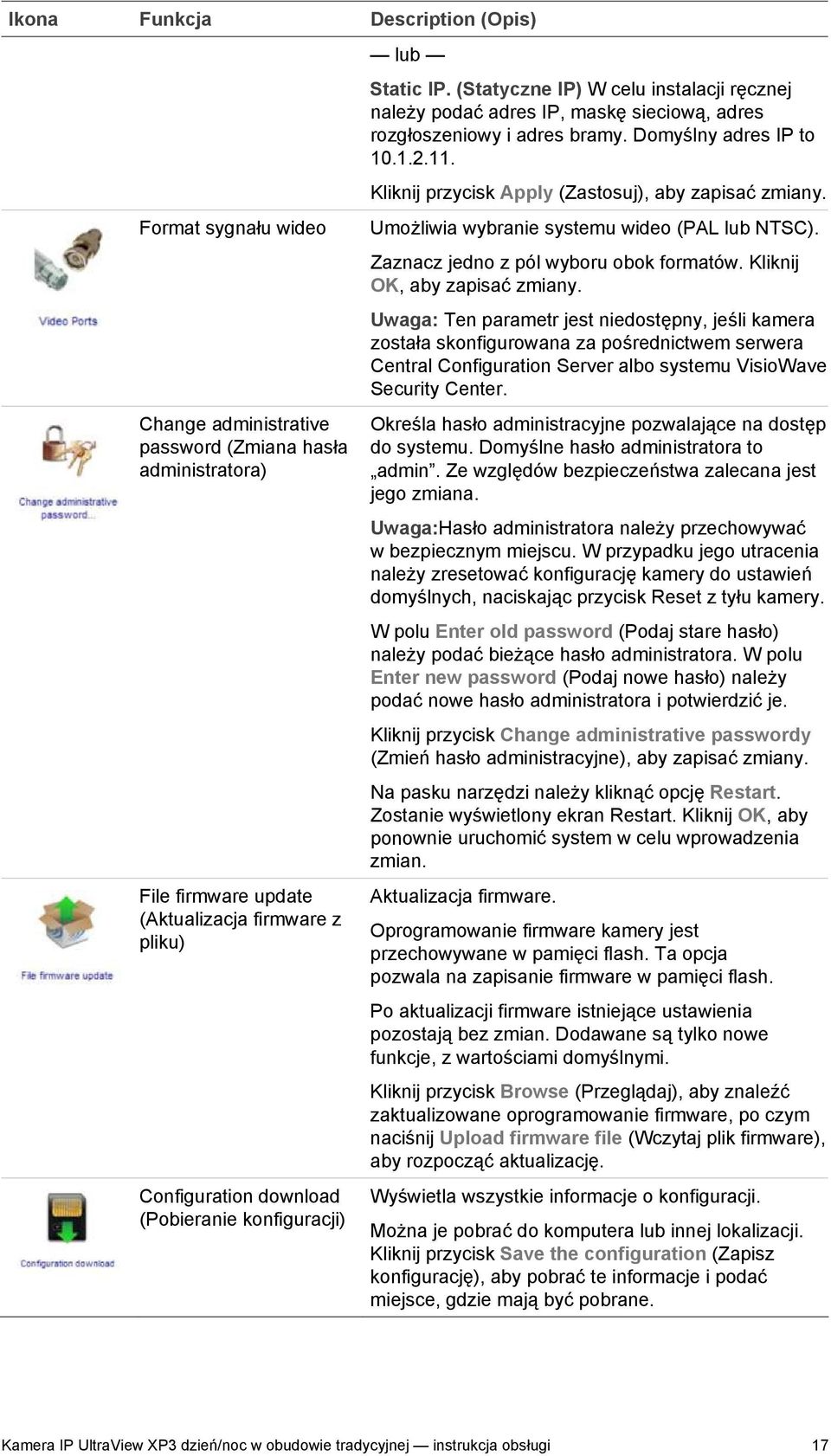

19 Ikona Funkcja Description (Opis) Format sygnału wideo Change administrative password (Zmiana hasła administratora) File firmware update (Aktualizacja firmware z pliku) Configuration download (Pobieranie konfiguracji) lub Static IP. (Statyczne IP) W celu instalacji ręcznej należy podać adres IP, maskę sieciową, adres rozgłoszeniowy i adres bramy. Domyślny adres IP to Kliknij przycisk Apply (Zastosuj), aby zapisać zmiany. Umożliwia wybranie systemu wideo (PAL lub NTSC). Zaznacz jedno z pól wyboru obok formatów. Kliknij OK, aby zapisać zmiany. Uwaga: Ten parametr jest niedostępny, jeśli kamera została skonfigurowana za pośrednictwem serwera Central Configuration Server albo systemu VisioWave Security Center. Określa hasło administracyjne pozwalające na dostęp do systemu. Domyślne hasło administratora to admin. Ze względów bezpieczeństwa zalecana jest jego zmiana. Uwaga:Hasło administratora należy przechowywać w bezpiecznym miejscu. W przypadku jego utracenia należy zresetować konfigurację kamery do ustawień domyślnych, naciskając przycisk Reset z tyłu kamery. W polu Enter old password (Podaj stare hasło) należy podać bieżące hasło administratora. W polu Enter new password (Podaj nowe hasło) należy podać nowe hasło administratora i potwierdzić je. Kliknij przycisk Change administrative passwordy (Zmień hasło administracyjne), aby zapisać zmiany. Na pasku narzędzi należy kliknąć opcję Restart. Zostanie wyświetlony ekran Restart. Kliknij OK, aby ponownie uruchomić system w celu wprowadzenia zmian. Aktualizacja firmware. Oprogramowanie firmware kamery jest przechowywane w pamięci flash. Ta opcja pozwala na zapisanie firmware w pamięci flash. Po aktualizacji firmware istniejące ustawienia pozostają bez zmian. Dodawane są tylko nowe funkcje, z wartościami domyślnymi. Kliknij przycisk Browse (Przeglądaj), aby znaleźć zaktualizowane oprogramowanie firmware, po czym naciśnij Upload firmware file (Wczytaj plik firmware), aby rozpocząć aktualizację. Wyświetla wszystkie informacje o konfiguracji. Można je pobrać do komputera lub innej lokalizacji. Kliknij przycisk Save the configuration (Zapisz konfigurację), aby pobrać te informacje i podać miejsce, gdzie mają być pobrane. Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 17

20 Dane techniczne Kamera Przetwornik obrazu Współczynnik S/N Exposure (Ekspozycja) Synchronizacja Rozdzielczość Wyjście analogowe Wideo Kompresja wideo Szybkość zapisu Sieć Inne Temperatura pracy Wymiary (szer. x wys. x głęb.) Waga Zużycie energii Zasilanie 1/3-calowy Xposure > 49 db AI/AE Wewnętrzny 4CIF, 2CIF, CIF, QCIF 540 TVL kolor Kompresja H.264-SVC PAL ( przy 25 kl./s); NTSC ( przy 30 kl./s) Port LAN Ethernet 10/100Mbit z automatycznym wykrywaniem Wsparcie dla adresu IP multiemisji, Unicast i Multi-Unicast od -30 do +50 F (od -22 do F) mm (2,93 2,1 6,6 cala) 690 g (21,5 uncji) 6 W (12 V prąd stały); 5,5 W (12 V prąd stały); 5,5 W (PoE) 24 V (prąd zmienny) ±10% / 12 V (prąd stały) ±10%, PoE 18 Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi

21 Informacje kontaktowe oraz na temat gwarancji Informacje na temat gwarancji Okres gwarancji na kamery Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej wynosi trzy lata od daty dostawy. Kontakt z działem pomocy Aby uzyskać informacje dotyczące instalacji, obsługi, konserwacji i rozwiązywania problemów związanych z tym produktem, należy przeczytać ten dokument oraz inne dokumenty dołączone do zestawu. W przypadku dalszych pytań należy kontaktować się z nami w godzinach pracy (od poniedziałku do piątku, poza dniami wolnymi od pracy). Tabela 6: Dział pomocy technicznej Ameryka Północna T 888 GE Security ( ) Telefon bezpłatny na terenie USA, Portoryko i Kanady poza obszarami, w których jest dostępna bezpłatna infolinia. F (pomoc techniczna Tualatin) (pomoc techniczna Boca Raton) E nstechsrv@ge.com gesecurity.customerservice@ge.com Europa, Bliski Wschód i Afryka W Na stronie wybierz opcję Customer Support (Wsparcie klienta) Australia E techsupport@gesecurity.com.au W Przejdź do strony i wybierz SUPPORT > Technical Support Ameryka Łacińska F E InfraSec.TechnicalServicesLatinAmerica@ge.com InfraSecCustomerService.LatinAmerica@ge.com Polska W Kamera IP UltraView XP3 dzień/noc w obudowie tradycyjnej instrukcja obsługi 19
