1 INSTRUKCJA OBSŁUGI SYSTEMY ZABEZPIECZEŃ INSTRUKCJA OBSŁUGI model NC-B /12 NC-B /12 KAMERY IP - APER IP SERIA NC-B5000 VADN-1640HD VADN-1640H230 Kolorowa kamera typu dzień/noc o wysokiej rozdzielczości Wersja 1.01 Informacje o tej instrukcji Przed przystąpieniem do instalacji i eksploatacji kamery zapoznaj się wnikliwie z niniejszą instrukcją. Zachowaj ją w bezpiecznym miejscu, aby w razie potrzeby można było do niej zajrzeć po dalsze wskazówki. Pamiętaj, że zależnie od konkretnych warunków pracy kamery, sposobu jej instalacji oraz panujących warunków zewnętrznych, musisz wybrać w kamerze odpowiednie ustawienia konfiguracyjne i wykonać stosowne regulacje. 1

2 SPS Electronics Sp. z o.o. SPIS TRE CI SPIS TREŚCI SPIS TREŚCI... 2 INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA... 3 ELEMENTY KAMERY... 5 WPROWADZENIE... 6 MONTAŻ KAMERY... 6 PODSTAWOWA KONFIGURACJA

3 INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA 1) Przeczytaj poniższe instrukcje. Wszystkie instrukcje bezpieczeństwa i użytkowania powinny być przyswojone przed uruchomieniem urządzenia. 2) Zachowaj instrukcje. Instrukcje bezpieczeństwa i obsługi powinny być zachowane w celu użycia w dowolnym czasie. 3) Zastosuj się do ostrzeżeń. Ostrzeżenia dotyczące produktu zawarte w instrukcji powinny być przestrzegane. 4) Postępuj zgodnie z instrukcjami. Wszystkie instrukcje dotyczące użytkowania powinny być zastosowane. 5) Czyszczenie. Przed czyszczeniem urządzenia odłączyć je od zasilania. 6) Wentylacja. Kable zasilające powinny być ułożone, chronione przed zakleszczeniem lub uszkodzeniem przez inne urządzenia umieszczone odpowiednio w pobliżu. Należy zachować szczególną staranność przy podłączaniu kabli, wtyków i mocowaniu wkrętów oraz ułożeniu kabli w szafach lub innych obudowach tak aby zapewnić urządzeniu zalecany przez producenta poziom wentylacji. 7) Serwis. Nie podejmować napraw urządzenia we własnym zakresie, ponieważ może to narazić użytkownika na porażenie prądem elektrycznym. Wszystkie naprawy należy zlecić wykwalifikowanemu personelowi. 8) Zasilanie. Do zasilania można użyć wyłącznie źródła o zalecanych parametrach. W przypadku wątpliwości, co do parametrów zasilania należy skontaktować się ze sprzedawcą. 9) Uszkodzenia wymagające ingerencji serwisu. Urządzenie należy odłączyć od zasilania i przekazać do autoryzowanego serwisu w następujących przypadkach: o W przypadku uszkodzenia, o W przypadku dostania się do środka urządzenia obcych ciał lub rzeczy, o W przypadku wystawienia urządzenia na bezpośrednie działanie deszczu lub wody, o W przypadku zaobserwowania niezgodnego z opisanym w instrukcji działania. Można dokonywać ustawień urządzenia zgodnie z opisem zawartym w instrukcji, regulacje innych parametrów mogą spowodować uszkodzenie lub niepoprawne działanie oraz konieczność wizyt wykwalifikowanego personelu serwisu w celu przywrócenia normalnych parametrów działania. 10) Kontrola bezpieczeństwa. Po dokonaniu napraw w serwisie przed ponownym uruchomieniem zlecić personelowi przeprowadzenie kontroli bezpieczeństwa użytkowania w celu upewnienia się, że urządzenie będzie sprawnie i bezpiecznie funkcjonowało. 11) Urządzenie należy zasilać za pomocą obwodu zasilającego typu SELV (Obwód bardzo niskiego napięcia). Zgodnie z IEC , zasilanie powinno zapewnić napięcie DC 12 V lub AC 24 V (w zależności od konkretnego modelu). Opcjonalnie kamery mogą być zasilane przez POE. 12) Jeśli sprzęt działa nieprawidłowo, należy skontaktować się z najbliższym punktem serwisowym. Nie należy demontować ani modyfikować urządzenia na własną rękę. 13) Instalacja powinna być wykonana przez specjalistów i zgodne z obowiązującymi przepisami. 14) W przypadku instalacji sufitowej należy zapewnić wytrzymałość montażu na obciążenie 50 N (Newtona). 15) Przed uruchomieniem kamery, sprawdzić poprawność zasilania. 3

4 16) Nie dotykać elementu optycznego kamery. Jeśli jest to konieczne, do czyszczenia należy użyć czystej szmatki lekko wilgotnej z alkoholem do wycierania kurzu. Gdy kamera nie jest używana, należy zakryć obiektyw, by ochronić przed zabrudzeniem. 17) Należy unikać skoncentrowanego blasku (np. silne światło słoneczne itp.) skierowanego w stronę obiektywu kamery, ponieważ może to wpłynąć niekorzystnie na trwałość przetwornika obrazu. 18) Nie narażać przetwornika obrazowego kamery na bezpośrednie oddziaływanie wiązki promienia laserowego, ponieważ promień lasera może uszkodzić przetworników obrazu. 19) Należy unikać montażu w miejscach: zakurzonych, przekraczających dopuszczalny zakres temperatury pracy i narażonych na silne pola elektromagnetyczne. Nie doprowadzać do przegrzania kamery. Zapewnić swobodny przepływ powietrza wokół kamery. 20) Podczas montowania kamery, nie dopuścić do przedostania się do wnętrza kamery wody lub innych cieczy. 4

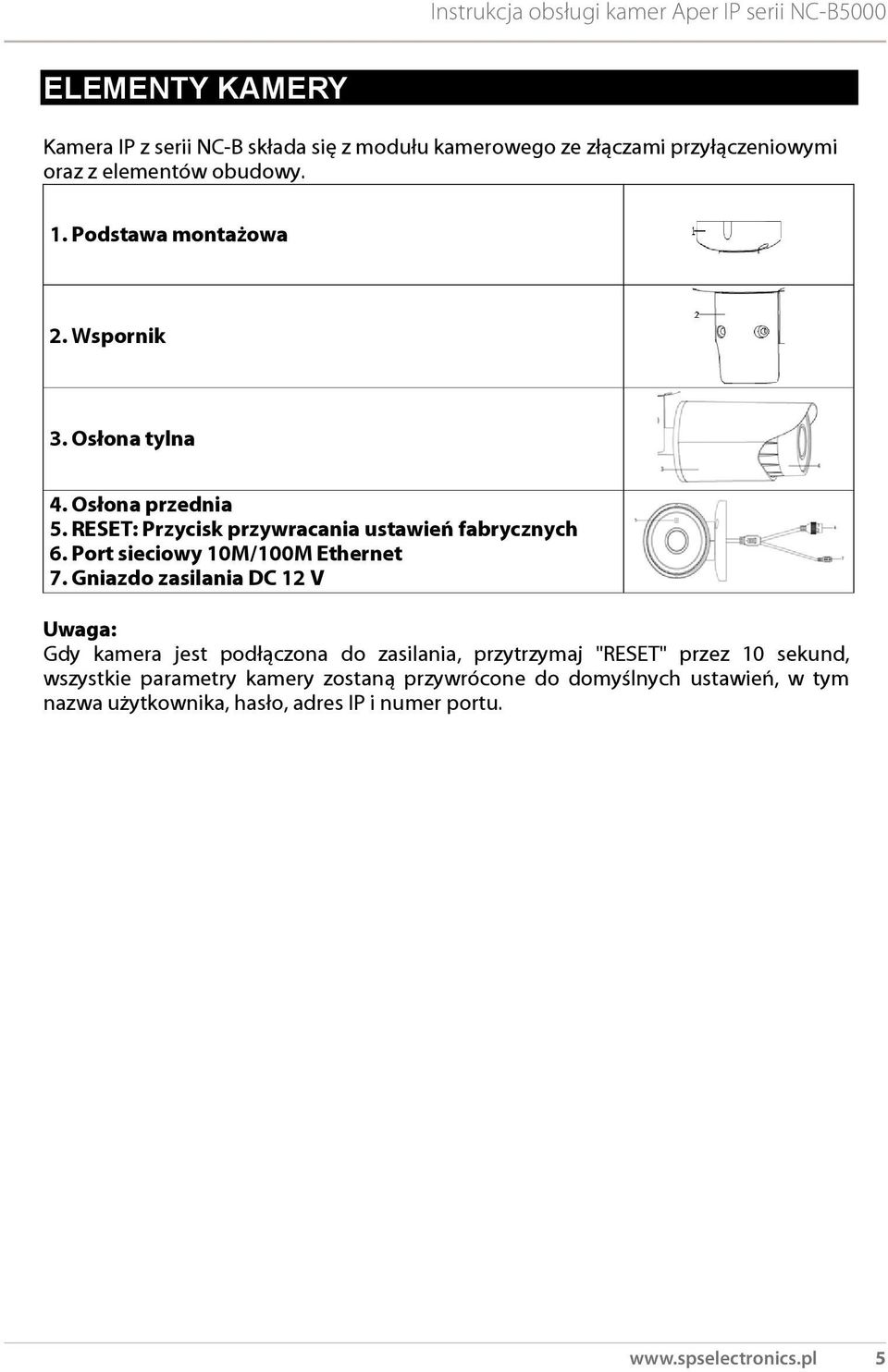

5 ELEMENTY KAMERY Kamera IP z serii NC-B składa się z modułu kamerowego ze złączami przyłączeniowymi oraz z elementów obudowy. 1. Podstawa montażowa 2. Wspornik 3. Osłona tylna 4. Osłona przednia 5. RESET: Przycisk przywracania ustawień fabrycznych 6. Port sieciowy 10M/100M Ethernet 7. Gniazdo zasilania DC 12 V Uwaga: Gdy kamera jest podłączona do zasilania, przytrzymaj "RESET" przez 10 sekund, wszystkie parametry kamery zostaną przywrócone do domyślnych ustawień, w tym nazwa użytkownika, hasło, adres IP i numer portu. 5

6 WPROWADZENIE Kamery IP z serii NC-B są urządzeniami przeznaczonymi do nadzoru w systemach CCTV, integrują funkcję modułu kamerowego z serwerem sieciowym. Kamery wykorzystują wbudowany system operacyjny i platformę przetwarzania wysokiej wydajności. Firmware kamery umieszczony jest w pamięci Flash. Kamery wyróżniają się stabilnością i niezawodnością działania. Kluczowe funkcje: Zaawansowana kompresja wideo, obsługa standardu kodowania H.264 z elastycznym przetwarzaniem strumienia obsługą zmiennej szybkości transmisji Obsługa podwójnego strumienia Różnorodności funkcji alarmu: detekcja ruchu, awarii sieci itp. Możliwość wyszukiwania kamer przez program oraz konfiguracji z poziomu przeglądarki Obsługa funkcji POE Obsługa protokołów TCP/IP, UDP, HTTP, DHCP, RTP/RTSP, DNS, DDNS, FTP, NTP, PPPOE, UPNP, SMTP itp. Wodoszczelność - IP66 Zdalna obsługa przez sieć, konserwacja i konfiguracja. MONTAŻ KAMERY UWAGA: Obiekt, do którego będzie montowana kamera powinien być wystarczającej grubości i wytrzymywać obciążenie kamery. 1. Szablon instalacyjny: naklejkę instalacji przykleić na ścianie. 2. Instalacja kamery: Po wykonaniu podłączenia kamery do sieci, mając wszystkie części, umieścić w otworze instalacyjnym okablowanie. Następnie przy pomocy trzech śrub do mocowania przykręcić kamerę w miejscu montażu, jak pokazano na rysunku 2-1. Śruby mocujące Rysunek 2-1 Montaż kamery do powierzchni 6

7 3. Seria NC-B kamer IP posiada funkcję regulacji w trzech osiach. Regulacji kamery można dokonać w płaszczyźnie poziomej, pionowej i poprzecznej przez obrót kamery. Po odpowiednim ustawieniu kamery, należy dokręcić śruby blokujące wspornik Regulacja w pionie Śruby blokujące Regulacja w poziomie Regulacja obrotu Rysunek 2-2 Trzy osie regulacji położenia Rysunek 2-3 Dwie śruby regulacji obiektywu 4. Regulacja obiektywu: Odkręć osłonę zewnętrzną kamery, następnie przy pomocy śrub regulacyjnych należy ustawić obiektyw, aby uzyskać odpowiednią ostrość i kadr obrazu, następnie należy zablokować obiektyw i przykręcić osłonę zewnętrzną, aby zakończyć instalację. 7

8 PODSTAWOWA KONFIGURACJA 1. Podłączenie sieci Należy upewnić się, że kamera jest właściwe podłączona do sieci. Następnie, sprawdzić stan sieci lokalnej na komputerze. Jeżeli stan wskazuje "IKONA Błędu", oznacza brak połączenia sieciowego komputera. Fabryczny adres IP kamery to Należy ustawić adres IP, maskę podsieci i bramę dla komputera, tak aby adres komputera był inny niż adres kamery, jednocześnie adresy kamery IP i komputera powinny należeć do tej samej podsieci. Upewnić się, że adres IP jest właściwie ustawiony. Połączenie sieciowe można sprawdzić, przy pomocy CMD wpisując w terminal komendę "ping", następnie adres IP kamery. 2. Zdalny dostęp Po prawidłowym podłączeniu kamery IP do sieci, można konfigurować ją z poziomu przeglądarki, np Internet Explorer, Firefox, Chrome itp.. Chcąc wyświetlić obraz z kamery przez przeglądarkę IE, trzeba wykonać następujące kroki: 2.1. Otworzyć przeglądarkę Internet Explorer i wybierać z menu pozycję: Narzędzia Opcje internetowe / Zabezpieczenia / Poziom niestandardowy, a następnie zaznaczyć opcję "Włączone" lub "Prompt" pod "Control ActiveX i dodatków plugin"aby zmienić ustawienia poziomu zabezpieczeń. Rysunek 3-1 Konfiguracja ActiveX i Plug-in 8

9 2.2. Wprowadzić adres IP kamery w pasku adresu i kliknąć przycisk "Enter", wówczas interfejs logowania pojawia się w oknie przeglądarki. Następnie należy uzupełnić pola "Nazwa użytkownika" (domyślnie: admin), "Password" (domyślnie: ) i kliknąć przycisk "Zaloguj się". Rysunek 3-2 Logowanie 2.3. Po zalogowaniu i załadowaniu interfejsu użytkownika pojawi się odnośnik "Proszę pobrać wtyczkę klikając tutaj". Należy kliknąć i zainstalować plug-in, a następnie ponownie uruchomić przeglądarkę, aby się zalogować. Rysunek 3-3 Pobieranie wtyczki Plug-in 2.4. Po ponownym zalogowaniu można uzyskać pełną funkcjonalność interfejsu obsługi kamery. 9

10 Notatki 10

11 Notatki 11
