1 2013 Pompa ciepła do produkcji ciepłej wody Kocioł na pellet GE - P Wymienniki ciepłej wody Comfort E Wymienniki ciepłej wody HRs Kotły kondensacyjne HeatMaster TC Kotły kondensacyjne Kompakt HotBoy: mobilny kocioł elektryczny Kominy str. 70 str. 72 str. 8 str. 16 str. 24 str. 28 str. 56 str. 69 excellence in hot water

2 SPIS TREŚCI Wymienniki ciepłej wody Comfort Comfort E Smart Smart E plus Smart Multi Energy HRs Jumbo Kotły kondensacyjne HeatMaster 25 C HeatMaster 25 TC - 35 TC HeatMaster 85 TC TC Kompakt HRE Kompakt HR Prestige Prestige Kaskady kotłów Prestige Prestige High Power Kotły dwufunkcyjne Delta Pro S Delta Pro Pack HeatMaster 60 N - 70 N N HeatMaster HeatMaster 200 N F

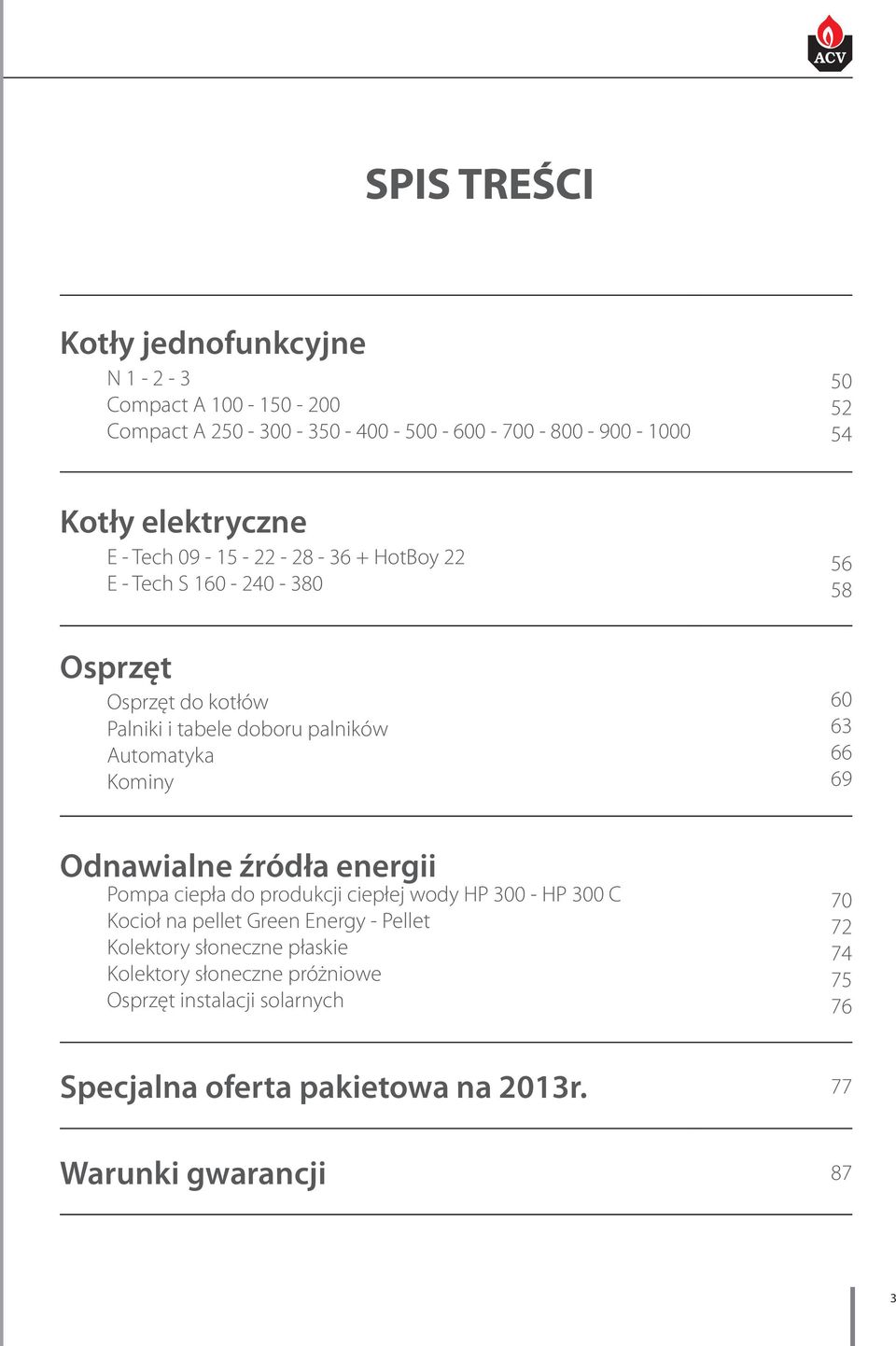

3 SPIS TREŚCI Kotły jednofunkcyjne N Compact A Compact A Kotły elektryczne E - Tech HotBoy 22 E - Tech S Osprzęt Osprzęt do kotłów Palniki i tabele doboru palników Automatyka Kominy Odnawialne źródła energii Pompa ciepła do produkcji ciepłej wody HP HP 300 C Kocioł na pellet Green Energy - Pellet Kolektory słoneczne płaskie Kolektory słoneczne próżniowe Osprzęt instalacji solarnych Specjalna oferta pakietowa na 2013r. 77 Warunki gwarancji 87 3

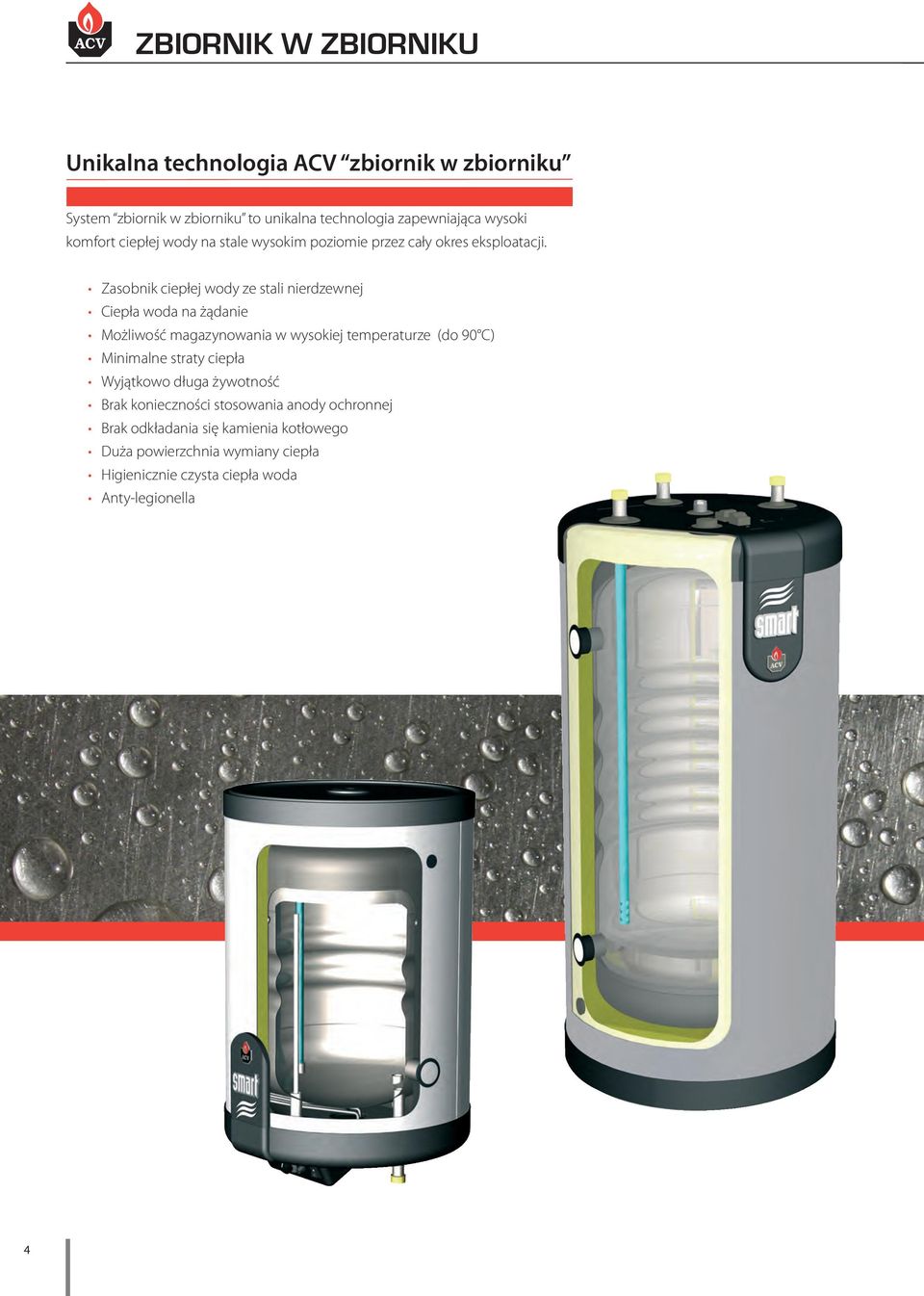

4 ZBIORNIK W ZBIORNIKU Unikalna technologia ACV zbiornik w zbiorniku System zbiornik w zbiorniku to unikalna technologia zapewniająca wysoki komfort ciepłej wody na stale wysokim poziomie przez cały okres eksploatacji. Zasobnik ciepłej wody ze stali nierdzewnej Ciepła woda na żądanie Możliwość magazynowania w wysokiej temperaturze (do 90 C) Minimalne straty ciepła Wyjątkowo długa żywotność Brak konieczności stosowania anody ochronnej Brak odkładania się kamienia kotłowego Duża powierzchnia wymiany ciepła Higienicznie czysta ciepła woda Anty-legionella 4

5 DOŻYWOTNIA GWARANCJA na wymienniki Smart dla użytku domowego*. na całe zycie *szczegóły na 5

6 Comfort OPIS Możliwość montażu w pozycji stojącej lub wiszącej pionowo. Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych. Izolacja ze sztywnej pianki poliuretanowej. Termostat nastawny w opcji dodatkowej. Wsporniki ścienne dostępne w opcji dodatkowej. Zasobnik ciepłej wody ze stali nierdzewnej. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Model Cena COMFORT COMFORT COMFORT COMFORT COMFORT Wlot zimnej wody. 2. Wylot ciepłej wody. 3. Ręczny odpowietrznik. 4. Wlot czynnika grzewczego (c.o.). 5. Wylot czynnika grzewczego (c.o.) mm izolacja poliuretanowa (bez CFC). 7. Zbiornik zewnętrzny ze stali węglowej. 8. Zasobnik ciepłej wody ze stali nierdzewnej. 9. Pokrywa z polipropylenu. 10. Obudowa zewnętrzna z polipropylenu. 11. Podstawa z polipropylenu. 12. Tuleja pomiarowa ze stali nierdzewnej. AKCESORIA Kod Nazwa Cena Wsporniki ścienne G003 Czujnik temperatury ciepłej wody NTC Termostat nastawny 20 7A1500 Zawór bezpieczeństwa c.w. 3/ Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Wersja z grzałką elektryczną: patrz strona ACV Cennik Ceny netto wyrażone w EURO.

7 Wymienniki c.w. DANE TECHNICZNE Typ Comfort 100 Comfort 130 Comfort 160 Comfort 210 Comfort 240 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Podłączenia c.o. Ø 1" 1" 1" 1" 1" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A mm Wymiar B mm Wymiar C mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ Comfort 100 Comfort 130 Comfort 160 Comfort 210 Comfort 240 Wydatek szczytowy c.w. przy 40 C litr/10' Wydatek szczytowy c.w. przy 45 C litr/10' Wydatek szczytowy c.w. przy 60 C litr/10' Wydatek szczytowy c.w. przy 40 C litr/60' Wydatek szczytowy c.w. przy 45 C litr/60' Wydatek szczytowy c.w. przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Czas podgrzania od 10 do 80 C (zimny) min Nominalna moc cieplna kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 7

8 Comfort E OPIS Wymiennik ciepłej wody z grzałką elektryczną o mocy 2200 W. Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych. Zasobnik ciepłej wody ze stali nierdzewnej. Grzałka elektryczna o mocy 2200 W umieszczona w zbiorniku zewnętrznym. Izolacja ze sztywnej pianki poliuretanowej. Zintegrowany termostat nastawny. Montaż w pozycji wiszącej pionowo króćcami do dołu. Wsporniki ścienne w komplecie. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Nazwa Cena COMFORT E COMFORT E COMFORT E COMFORT E COMFORT E AKCESORIA Kod Opis Cena 7A1500 Zawór bezpieczeństwa c.w. 3/ Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Wlot zimnej wody. 2. Wylot ciepłej wody. 3. Odpowietrznik ręczny. 4. Wlot czynnika grzewczego. 5. Wylot czynnika grzewczego mm izolacja poliuretanowa. 7. Zbiornik zewnętrzny ze stali węglowej. 8. Zasobnik ciepłej wody ze stali nierdzewnej. 9. Pokrywa polipropylenowa. 10. Obudowa zewnętrzna z polipropylenu. 11. Tuleja pomiarowa ze stali nierdzewnej. 12. Grzałka elektryczna. Instalacja wyłącznie w pozycji wiszącej pionowo z króćcami do dołu. Wersja bez grzałki elektrycznej: patrz strona 6 8 ACV Cennik Ceny netto wyrażone w EURO.

9 Wymienniki c.w. DANE TECHNICZNE Typ Comfort E 100 Comfort E 130 Comfort E 160 Comfort E 210 Comfort E 240 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Podłączenia obiegu grzewczego Ø 1" 1" 1" 1 1/4" 1 1/4" Podłączenia zimnej/ciepłej wody Ø 3/4" 3/4" 3/4" 3/4" 3/4" Maksymalna temperatura pracy C Maksymalne ciśnienie pracy (obieg c.w.) bar Maksymalne ciśnienie pracy (obieg c.o.) bar Wymiary A mm B mm C mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ Comfort E 100 Comfort E 130 Comfort E 160 Comfort E 210 Comfort E 240 Wydatek szczytowy 40 C litr/ Wydatek szczytowy 45 C litr/ Wydatek szczytowy 60 C litr/ Wydatek 1-szej godziny 40 C litr/ Wydatek 1-szej godziny 45 C litr/ Wydatek 1-szej godziny 60 C litr/ Wydatek trwały 40 C litr/h Wydatek trwały 45 C litr/h Wydatek trwały 60 C litr/h Czas podgrzania od 10 do 80 C (źródło: obieg grzewczy kotła) min Nominalna moc cieplna (źródło: obieg grzewczy kotła) kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 9

10 Smart OPIS Pozycja montażu: stojąca lub wisząca pionowo. Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych. Wysokiej jakości izolacja: 50 mm poliuretan o zamkniętych komórkach. Estetyczne wykończenie - obudowa z polipropylenu w kolorze jasnym siwym. 9 modeli o pojemności 105, 130, 161, 203, 242, 318, 413, 606 i 755 litrów. Termostat nastawny, termometr. Wsporniki ścienne. Króciec cyrkulacyjny. Nominalna moc cieplna 23 do 96 kw. Zasobnik ciepłej wody ze stali nierdzewnej. Dostępne również na zamówienie z zasobnikiem c.w. ze stali DUPLEX dla podgrzewania wody o zawartości chlorków do 2000 mg/l. KONSTRUKCJA ZBIORNIK W ZBIORNIKU SMART ODBIÓR NATYCHMIASTOWY SMART I DUPLEX NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I Kod Model Cena SMART SMART SMART SMART SMART SMART SMART SMART SMART KONSTRUKCJA Króciec cyrkulacji c.w.. 2. Wlot zimnej wody. 3. Termostat nastawny. 4. Wlot czynnika grzewczego (c.o.). 5. Izolacja ze sztywnego poliuretanu. 6. Wylot czynnika grzewczego (c.o.). 7. Zbiornik zewnętrzny ze stali węglowej. 8. Ręczny odpowietrznik. 9. Wylot ciepłej wody. 10. Pokrywa z polipropylenu. 11. Zasobnik c.w. ze stali nierdzewnej. 12. Obudowa polipropylenowa. 13. Podstawa polipropylenowa AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/4 (S ) Zawór bezpieczeństwa c.w. 1 (S ) Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/4 (S ) A1027 Termostatyczny zawór mieszający c.w. 1 (S ) A1028 Termostatyczny zawór mieszający c.w. 1 1/4 (S 800) 520 DOŻYWOTNIA GWARANCJA na wymienniki Smart dla użytku domowego. Szczegóły na na całe zycie 10 ACV Cennik Ceny netto wyrażone w EURO.

11 DANE TECHNICZNE Typ Smart 100 Smart 130 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza m Podłączenia c.o. Ø 1" 1" 1" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 2" 2" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" 1 1/2" 1 1/2" 1 1/2" 1 1/2" Podłączenia cyrkulacji c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" 1 1/2" 1 1/2" 1 1/2" 1 1/2" Wymagany przepływ czynnika grzewczego litr/godz Strata ciśnienia (obieg grzewczy) mbar Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A mm Wymiar B mm Wymiar C mm Średnica D mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ Smart 100 Smart 130 Wydatek szczytowy przy 40 C litr/10' Wydatek szczytowy przy 45 C litr/10' Wydatek szczytowy przy 60 C litr/10' Wydatek szczytowy przy 40 C litr/60' Wydatek szczytowy przy 45 C litr/60' Wydatek szczytowy przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Czas podgrzania od 10 do 80 C min Nominalna moc cieplna kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika SMART Smart 160 Smart 160 Smart 210 Smart 210 Wymienniki c.w. Smart 240 Smart 240 Smart 320 Smart 320 Smart 420 Smart 420 Smart 600 Smart 600 Smart 800 Smart 800 WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 SMART UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 11

12 Smart E plus OPIS Przeznaczony do współpracy z pompą ciepła, kotłem grzewczym, z możliwością wyposażenia w grzałkę elektryczną. KONSTRUKCJA Wysokiej jakości izolacja: 50 mm poliuretan o zamkniętych komórkach. Estetyczne wykończenie - obudowa z polipropylenu. 3 modele o pojemności 203, 242 i 293 litrów. Termostat nastawny. Nominalna moc cieplna od 39 do 68 kw. Zasobnik ciepłej wody ze stali nierdzewnej. KONSTRUKCJA ZBIORNIK W ZBIORNIKU NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I Kod Model Cena SMART E plus SMART E plus SMART E plus AKCESORIA Kod Nazwa Cena Grzałka elektryczna 3 kw (1 x 230 Volt) Grzałka elektryczna 3 kw (3 x 400 Volt + N) Grzałka elektryczna 6 kw (1 x 230 Volt) Grzałka elektryczna 6 kw (3 x 400 Volt + N) 205 7A1500 Zawór bezpieczeństwa c.w. 3/ Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Króciec cyrkulacyjny c.w. 2. Wlot zimnej wody. 3. Wlot wody grzewczej. 4. Powrót wody grzewczej (częściowe ładowanie wymiennika) mm izolacja ze sztywnego poliuretanu. 6. Powrót wody grzewczej. 7. Zasilanie od pompy ciepła. 8. Powrót do pompy ciepła. 9. Grzałka elektryczna (opcja). 10. Ręczny odpowietrznik. 11. Wylot ciepłej wody. 12. Pokrywa polipropylenowa. 13. Tuleja pomiarowa ze stali nierdzewnej. 14. Zasobnik c.w. ze stali nierdzewnej. 15. Zasilanie c.o. 16. Powrót c.o. 17. Zbiornik zewnętrzny ze stali kotłowej. 18. Obudowa polipropylenowa. 19. Podstawa polipropylenowa Zawór napełniania 2. Zawór bezpieczeństwa 3 bar 3. Naczynie przeponowe 4. Opcjonalny Control Unit 5. Pompa ładująca 6. 3-drogowy zawór mieszający 7. Pompa c.o. 8. Pompa ciepła 9. Grzałka elektryczna (opcja) 12 ACV Cennik Ceny netto wyrażone w EURO.

13 Wymienniki c.w. DANE TECHNICZNE Typ Smart E plus 210 Smart E plus 240 Smart E plus 300 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Podłączenia c.o. Ø 1" 1" 1" Podłączenia c.w. Ø 3/4" 3/4" 3/4" Podłączenia cyrkulacji c.w. Ø 3/4" 3/4" 3/4" Podłączenia grzałki elektrycznej Ø 1 1/2" 1 1/2" 1 1/2" Wymagany przepływ czynnika grzewczego litr/godz Strata ciśnienia (obieg grzewczy) mbar Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A mm Wymiar B mm Wymiar C mm Wymiar D mm Wymiar E mm Wymiar F mm Wymiar G mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ Smart E plus 210 Smart E plus 240 Smart E plus 300 Wydatek szczytowy przy 40 C litr/10' Wydatek szczytowy przy 45 C litr/10' Wydatek szczytowy przy 60 C litr/10' Wydatek szczytowy przy 40 C litr/60' Wydatek szczytowy przy 45 C litr/60' Wydatek szczytowy przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Czas podgrzania od 10 do 80 C min Czas podgrzania od 10 do 60 C grzałką 6 kw (3kW) min 122 (243) 145 (290) 175 (350) Nominalna moc cieplna kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. Podane wartości wydatków c.w. odnoszą się do zasilania wodą grzewczą. 13

14 Smart Multi Energy OPIS Multi-energy: wymiennik c.w. dla wielu źródeł energii. KONSTRUKCJA SME Przeznaczony do współpracy z różnymi źródłami energii : kolektory słoneczne, pompy ciepła, kominek z płaszczem wodnym itp. Możliwość wyposażenia w grzałkę elektryczną 3 lub 6 kw (modele ) Zasobnik ciepłej wody ze stali nierdzewnej. Wężownica ze stali umieszczona w dolnej części zbiornika zewnętrznego do podłączenia dodatkowego źródła energii. Izolacja wysokiej jakości: 50 mm sztywny poliuretan (100 mm miękki poliureatan dla SLME 800 dostarczany oddzielnie). Termostat nastawny (modele ). Króciec cyrkulacyjny. Pozycja montażu: stojąca. 5 modeli o pojemności od 203 do 800 litrów. 7 króćców dla obiegu c.o., 2 dla wężownicy i 3 do obiegu c.w. KONSTRUKCJA ZBIORNIK W ZBIORNIKU SMART ME ODBIÓR NATYCHMIASTOWY SMART ME NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I SME Kod Model Cena SMART Multi-Energy SMART Multi-Energy SMART Multi-Energy SMART Multi-Energy SMART Multi-Energy 800* *) bez termostatu nastawnego, izolacja dostarczana osobno AKCESORIA Kod Nazwa Cena Grzałka elektryczna 3 kw (1 x 230 V) Grzałka elektryczna 3 kw (3 x 400 V + N) Grzałka elektryczna 6 kw (1 x 230 V) Grzałka elektryczna 6 kw (3 x 400 V + N) 205 7A1500 Zawór bezpieczeństwa c.w. 3/4 (SME ) Zawór bezpieczeństwa c.w. 1 (SME 800) Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/4 (SME ) A1027 Termostatyczny zawór mieszający c.w. 1 (SME 800) 480 DOŻYWOTNIA GWARANCJA na wymienniki Smart dla użytku domowego. Szczegóły na na całe zycie Pokrywa polipropylenowa górna. 2. Płaszcz polipropylenowy. 3. Zasobnik c.w. ze stali nierdzewnej. 4. Pokrywa polipropylenowa dolna. 5. Odpowietrznik ręczny. 6. Izolacja poliuretanowa. 7. Tuleja pomiarowa czujników. 8. Stalowy zbiornik zewnętrzny. 9. Grzałka elektryczna (opcja). 10. Wężownica ze stali węglowej. 11. Rura wgłębna. 12. Pokrywa izolacyjna GRZAŁKA ELEKTRYCZNA z termostatem bezpieczeństwa i termostatem regulacyjnym wewnątrz obudowy ACV Cennik Ceny netto wyrażone w EURO.

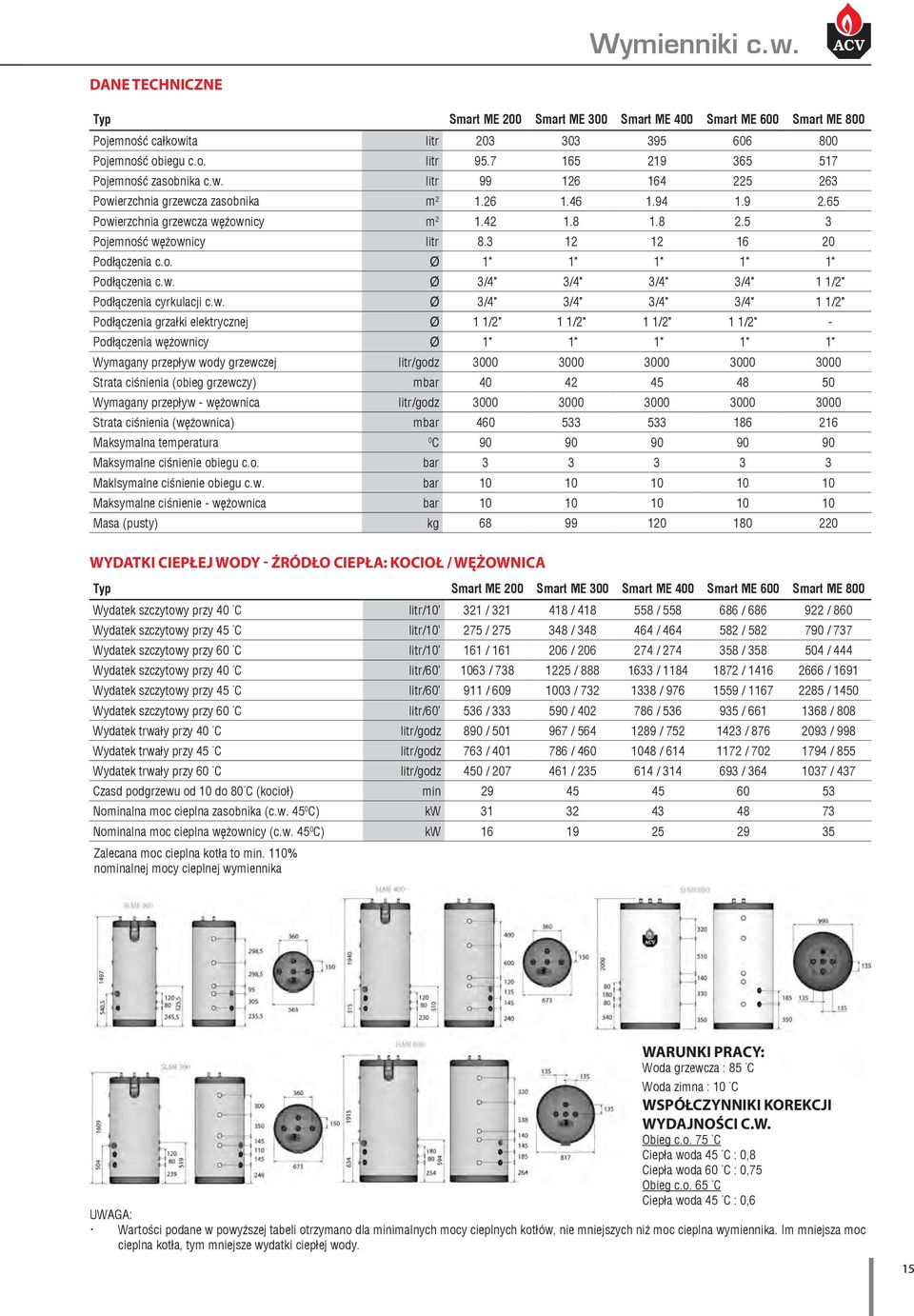

15 Wymienniki c.w. DANE TECHNICZNE Typ Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Powierzchnia grzewcza wężownicy m Pojemność wężownicy litr Podłączenia c.o. Ø 1" 1" 1" 1" 1" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 1 1/2" Podłączenia cyrkulacji c.w. Ø 3/4" 3/4" 3/4" 3/4" 1 1/2" Podłączenia grzałki elektrycznej Ø 1 1/2" 1 1/2" 1 1/2" 1 1/2" - Podłączenia wężownicy Ø 1" 1" 1" 1" 1" Wymagany przepływ wody grzewczej litr/godz Strata ciśnienia (obieg grzewczy) mbar Wymagany przepływ - wężownica litr/godz Strata ciśnienia (wężownica) mbar Maksymalna temperatura 0 C Maksymalne ciśnienie obiegu c.o. bar Maklsymalne ciśnienie obiegu c.w. bar Maksymalne ciśnienie - wężownica bar Masa (pusty) kg WYDATKI CIEPŁEJ WODY - ŹRÓDŁO CIEPŁA: KOCIOŁ / WĘŻOWNICA Typ Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800 Wydatek szczytowy przy 40 C litr/10' 321 / / / / / 860 Wydatek szczytowy przy 45 C litr/10' 275 / / / / / 737 Wydatek szczytowy przy 60 C litr/10' 161 / / / / / 444 Wydatek szczytowy przy 40 C litr/60' 1063 / / / / / 1691 Wydatek szczytowy przy 45 C litr/60' 911 / / / / / 1450 Wydatek szczytowy przy 60 C litr/60' 536 / / / / / 808 Wydatek trwały przy 40 C litr/godz 890 / / / / / 998 Wydatek trwały przy 45 C litr/godz 763 / / / / / 855 Wydatek trwały przy 60 C litr/godz 450 / / / / / 437 Czasd podgrzewu od 10 do 80 C (kocioł) min Nominalna moc cieplna zasobnika (c.w C) kw Nominalna moc cieplna wężownicy (c.w C) kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 15

16 HRs OPIS Wymiennik ciepłej wody gwarantujący wysoki komfort ciepłej wody. Izolacja z 70 mm pianki poliuretanowej. Zewnętrzna estetyczna obudowa. 2 modele: 800 i1000 litrów. Nominalna moc cieplna: 100 i112 kw. Zasobnik ciepłej wody ze stali nierdzewnej. Termostat regulacyjny i wskaźnik temperatury w opcji. KONSTRUKCJA ZBIORNIK W ZBIORNIKU NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Nazwa Cena HRs HRs AKCESORIA Kod Opis Cena Zestaw do łączenia w baterie HRs Zestaw dodatkowy HRs Zestaw termostat regulacyjny i wskaźnik temperatury A1028 Termostatyczny zawór mieszający c.w. 1 1/4" Króciec cyrkulacyjny ciepłej wody. 2. Ręczny odpowietrznik. 3. Wlot zimnej wody. 4. Pokrywa z polipropylenu. 5. Tuleja pomiarowa ze stali nierdzewnej. 6. Izolacja 70mm z pianki poliuretanowej. 7. Obudowa zewnętrzna z polipropylenu. 8. Wylot ciepłej wody. 9. Wlot wody grzewczej. 10. Zasobnik c.w. ze stali nierdzewnej. 11. Zbiornik zewnętrzny ze stali kotłowej. 12. Wylot wody grzewczej. 16 ACV Cennik Ceny netto wyrażone w EURO.

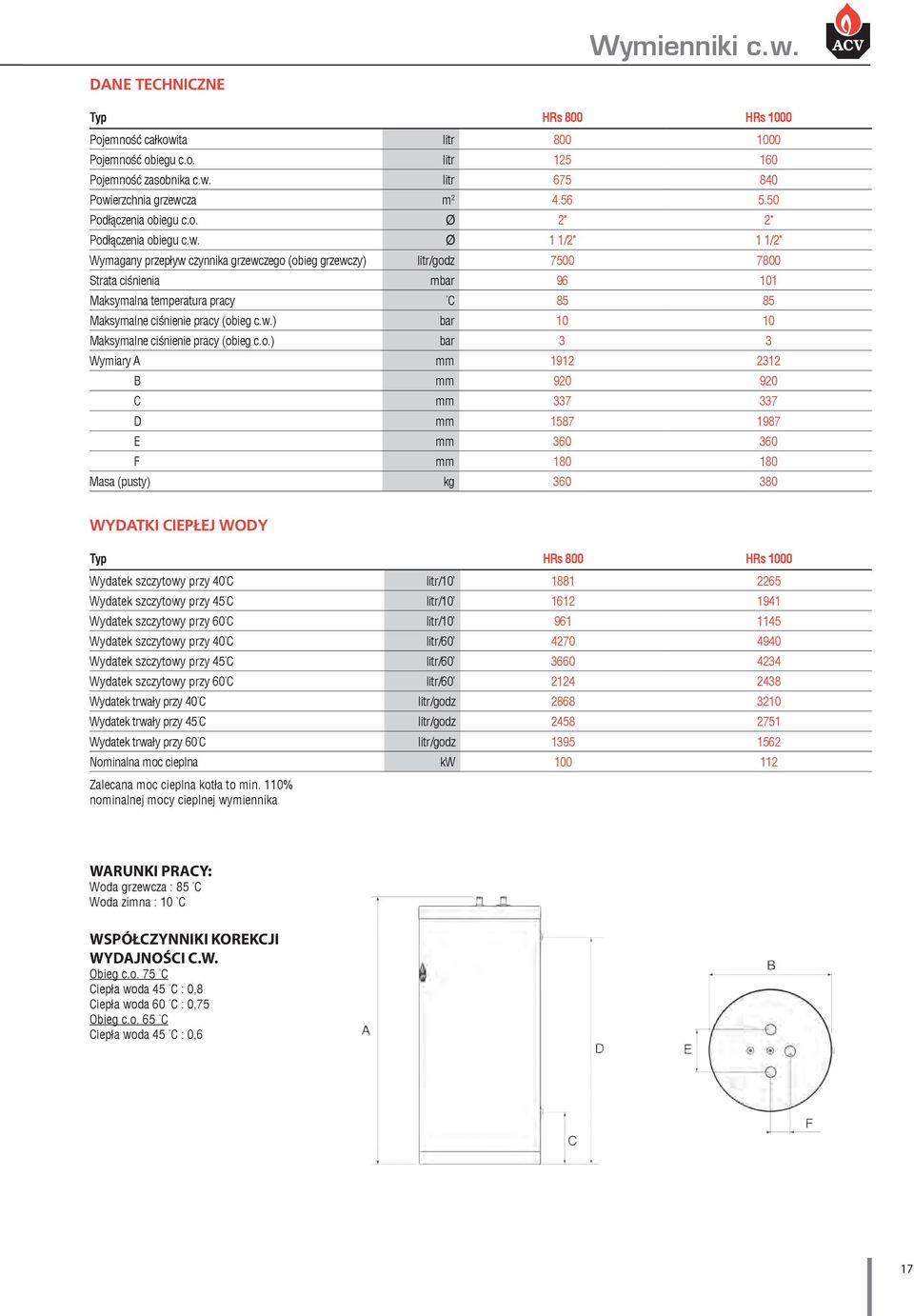

17 Wymienniki c.w. DANE TECHNICZNE Typ HRs 800 HRs 1000 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza m Podłączenia obiegu c.o. Ø 2" 2" Podłączenia obiegu c.w. Ø 1 1/2" 1 1/2" Wymagany przepływ czynnika grzewczego (obieg grzewczy) litr/godz Strata ciśnienia mbar Maksymalna temperatura pracy C Maksymalne ciśnienie pracy (obieg c.w.) bar Maksymalne ciśnienie pracy (obieg c.o.) bar 3 3 Wymiary A mm B mm C mm D mm E mm F mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ HRs 800 HRs 1000 Wydatek szczytowy przy 40 C litr/ Wydatek szczytowy przy 45 C litr/ Wydatek szczytowy przy 60 C litr/ Wydatek szczytowy przy 40 C litr/ Wydatek szczytowy przy 45 C litr/ Wydatek szczytowy przy 60 C litr/ Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Nominalna moc cieplna kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 17

18 JUMBO OPIS Wymiennik ciepłej wody gwarantujący wysoki komfort ciepłej wody. Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych. Izolacja z wełny mineralnej 120 mm. Termostat nastawny i wskażnik temperatury ciepłej wody. Króciec cyrkulacyjny. Metalowa obudowa, dostarczana oddzielnie dla ułatwienia montażu (korpus wymiennika ciepłej wody mieści się w standardowych drzwiach o szerokości 800 mm). Zasobnik ciepłej wody ze stali nierdzewnej. 2 modele: o pojemności 800 i 1000 litrów i mocy 100 i 112 kw. Zasobnik ciepłej wody ze stali nierdzewnej. KONSTRUKCJA ZBIORNIK W ZBIORNIKU NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Model Cena JUMBO JUMBO AKCESORIA Kod Nazwa Cena 2109 Zawór bezpieczeństwa c.w A1028 Termostatyczny zawór mieszający c.w. 1 1/ Króciec cyrkulacyjny c.w. 2. Wlot zimnej wody. 3. Wskaźnik temperatury. 4. Termostat nastawny. 5. Izolacja z wełny mineralnej 120 mm. 6. Metalowa obudowa. 7. Wylot ciepłej wody. 8. Wlot czynnika grzewczego (c.o.). 9. Zbiornik zewnętrzny ze stali węglowej. 10. Tuleja pomiarowa ze stali nierdzewnej. 11. Zasobnik c.w. ze stali nierdzewnej. 12. Wylot czynnika grzewczego (c.o.). 18 ACV Cennik Ceny netto wyrażone w EURO.

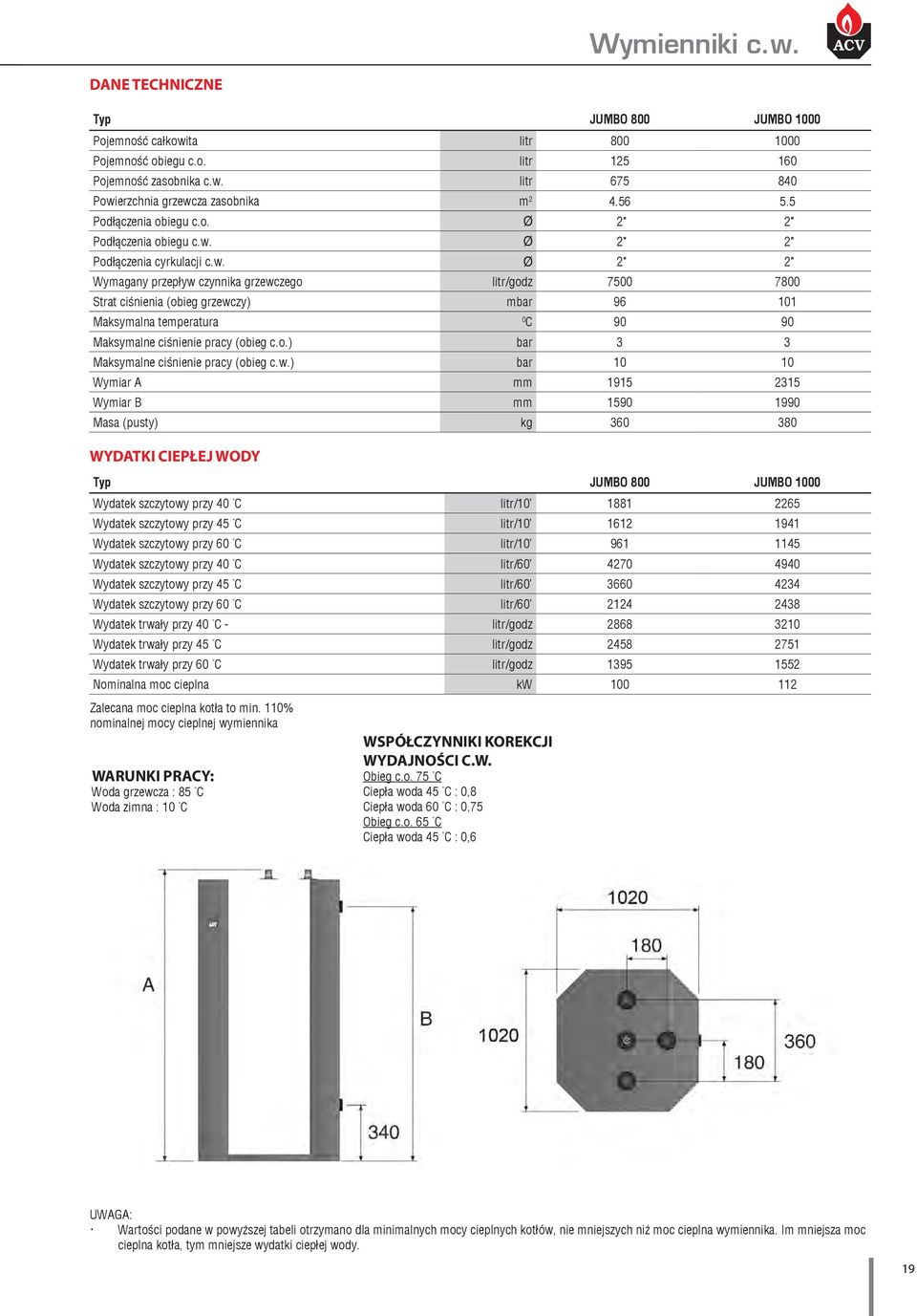

19 Wymienniki c.w. DANE TECHNICZNE Typ JUMBO 800 JUMBO 1000 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Podłączenia obiegu c.o. Ø 2" 2" Podłączenia obiegu c.w. Ø 2" 2" Podłączenia cyrkulacji c.w. Ø 2" 2" Wymagany przepływ czynnika grzewczego litr/godz Strat ciśnienia (obieg grzewczy) mbar Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar 3 3 Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A mm Wymiar B mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ JUMBO 800 JUMBO 1000 Wydatek szczytowy przy 40 C litr/10' Wydatek szczytowy przy 45 C litr/10' Wydatek szczytowy przy 60 C litr/10' Wydatek szczytowy przy 40 C litr/60' Wydatek szczytowy przy 45 C litr/60' Wydatek szczytowy przy 60 C litr/60' Wydatek trwały przy 40 C - litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Nominalna moc cieplna kw Zalecana moc cieplna kotła to min. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 19

20 Gazowe kotły kondensacyjne Prestige Gazowy wiszący kocioł kondensacyjny Wymiennik ciepła ze stali nierdzewnej zapewniający długą żywotność Bardzo wysoka sprawność Nowoczesny wielofunkcyjny sterownik kotła ESYS Cicha i ekonomiczna praca Podłączenie do komina z króćcem pomiarowym Palnik gazowy z płynną modulacją mocy na gaz ziemny i propan Dostępne w wersji jedno i dwufunkcyjnej Kondensacyjny wymiennik ciepła Kondensacyjny wyminnik ciepła o unikalnej konstrukcji Stal nierdzewna Samooczyszczający się z produktów spalania Długa żywotność Brak obsługi Wysoka sprawność Niezrównana odporność na korozję Optymalna pojemność wodna 20

21 Kompakt Wiszący kondensacyjny kocioł gazowy Bardzo wysoka sprawność Kondensacyjny przy pracy na c.o. i c.w. Ekologiczny Kompaktowy i lekki Jedno lub dwufunkcyjny Palnik modulowany na gaz ziemny i propan HeatMaster TC Stojący dwufunkcyjny kocioł kondensacyjny Całkowicie kondensacyjny, kondensacja w trybie c.o. i c.w. Wyjątkowo wysoka sprawność Kondensacyjny wymiennik ciepła ze stali nierdzewnej Niezrównana odporność na korozję Technologia podwójnego obiegu grzewczego Zbiornik w zbiorniku - zasobnik c.w. ze stali nierdzewnej Palnik modulowany na gaz ziemny i propan 21

22 HeatMaster 25 C OPIS Dwufunkcyjny kondensacyjny kocioł gazowy. Stojący kocioł o wysokiej sprawności. Zasobnik ciepłej wody ze stali nierdzewnej. Kondensacja w trybie centralnego ogrzewania i produkcji ciepłej wody. Samooczyszczający się wymiennik ciepła ze stali nierdzewnej. Wysoka wydajność ciepłej wody. Nowoczesny, wielofunkcyjny sterownik kotła ESYS. Modulowany palnik gazowy. Dostępny w wersji na gaz ziemny lub propan. Wyposażony w pompę mieszającą, zawór bezpieczeństwa c.o. z manometrem, czujnik ciśnienia wody c.o., naczynie przeponowe c.o. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Model Paliwo Cena HeatMaster 25 C gaz ziemny HeatMaster 25 C propan AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Termostat pokojowy Tech ST-290 V Adapter powietrzno - spalinowy 80/125 mm 200 7A1500 Zawór bezpieczeństwa c.w. 3/4 6 bar Termostatyczny zawór mieszający c.w. 3/ Automatyka pogodowa lub pokojowa patrz strona Wlot zimnej wody. 2. Odpowietrznik automatyczny. 3. Zasobnik c.w. ze stali nierdzewnej. 4. Zawór bezpieczeństwa (3 bar) + manometr. 5. Modulowany palnik gazowy. 6. Wylot ciepłej wody. 7. Podłączenie gazu. 8. Wymiennik ciepła ze stali nierdzewnej. 9. Obieg grzewczy. 10. Panel sterowniczy. 11. Naczynie przeponowe c.o. 12 l. 12. Izolacja ze sztywnego poliuretanu. 13. Pompa mieszająca kotła. 14. Podstawa. 22 ACV Cennik Ceny netto wyrażone w EURO.

23 Kotły kondensacyjne DANE TECHNICZNE Typ HM 25 C Paliwo Gaz ziemny/propan Moc cieplna w paliwie (dla wartości opałowej) kw 25.0 Maksymalna moc cieplna (80/60 C) kw 24.2 Minimalna moc cieplna (80/60 C) kw 5.8 Sprawność 30% (EN677) % Pojemność obiegu grzewczego litr Pojemność zasobnika ciepłej wody litr 75 Podłączenia c.o. Ø 1" Podłączenia c.w. Ø 3/4" Podłączenie gazu Ø 3/4" Strata ciśnienia wody przy Δt = 20 C mbar 30 Zużycie gazu E - G20 (moc maks.) m 3 /godz 2.64 Zużycie gazu Propan - G31 (moc maks.) m 3 /godz 1.02 Podłączenie wylotu spalin mm 80 (80/125)* Maksymalna temperatura 0 C 90 Maksymalne ciśnienie pracy (obieg c.o.) bar 3 Maksymalna ciśnienie pracy (obieg c.w.) bar 10 Zasilanie V/Hz 230 / 50 Stopień ochrony IP 30 Maksymalny pobór mocy W 150 Masa (pusty) kg 158 *) po zastosowaniu adaptera WYDATKI CIEPŁEJ WODY Typ HM 25 C Wydatek szczytowy przy 40 C litr/10' 365 Wydatek szczytowy przy 60 C litr/10' 200 Wydatek szczytowy przy 40 C litr/60' 1172 Wydatek szczytowy przy 60 C litr/60' 688 Wydatek trwały przy 40 C litr/godz 976 Wydatek trwały przy 60 C litr/godz 586 Czas podgrzania min 30 WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C 23

24 HeatMaster TC OPIS Dwufunkcyjny kocioł całkowicie kondensacyjny. Połączenie konstrukcji zbiornik w zbiorniku z nowoczesną technologią kondensacji. Niezrównane wydatki ciepłej wody Totalnie kondensacyjny: kondensacja zarówno w trybie ogrzewania jak i produkcji ciepłej wody. Zasobnik ciepłej wody ze stali nierdzewnej. Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. Izolacja ze sztywnego poliuretanu. Wyposażony w regulator pogodowy MCBA, zawór bezpieczeństwa c.o., presostat ciśnienia wody, syfon kondensatu. Dostępne 2 modele o mocy kw. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Model Paliwo Cena HeatMaster 25 TC gaz ziemny HeatMaster 25 TC propan HeatMaster 35 TC gaz ziemny HeatMaster 35 TC propan Podłączenie komina. 2. Wylot ciepłej wody. 3. Zasilanie c.o. 4. Komora spalania. 5. Wymiennik ciepła ze stali nierdzewnej. 6. Zasobnik ciepłej wody ze stali nierdzewnej. 8. Wstępne podgrzewanie wody w dolnym zasobniku c.w. 9. Powrót c.o. 10. Wlot zimnej wody. 11. Przegroda. 12. Podłączenie gazu. 13. Modulowany palnik gazowy. 14. Panel sterowniczy. 15. Obieg wody grzewczej. 17. Izolacja ze sztywnego poliuretanu. 18. Pompa mieszająca. 19. Zawór bezpieczeństwa c.o. (3bar). AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Reduktor ciśnienia 3/ Termostat pokojowy Tech ST-290 V3 65 Akcesoria dla pracy kotła dla jednego obiegu grzewczego z mieszaczem: Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Trójdrogowy zawór mieszający c.o Napęd zaworu mieszającego SM Regulator pomieszczeniowy Room Unit z czujnikiem temp. zewnętrznej Moduł komunikacyjny RMCI - MK Moduł ZMC - 2 z czujnikiem temp. zasilania VF Automatyka pogodowa lub pokojowa Większe moce patrz strona 66 patrz strona 26 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

25 Kotły kondensacyjne DANE TECHNICZNE Typ HM 25 TC HM 35 TC Paliwo gaz ziemny* gaz ziemny* Nominalna moc cieplna (80/60 C) kw Sprawność przy 30% obciążeniu (EN677) % Pojemność całkowita litr Pojemność obiegu ciepłej wody litr Podłączenia obiegu c.o. Ø 1" 1" Podłączenia obiegu c.w. Ø 1" 1" Podłączenie gazu Ø 3/4" 3/4" Zużycie gazu E - G20 (moc max) m³/godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenie do komina Ø mm 80/125 80/125 Maksymalna temperatura pracy C Maksymalne ciśnienie pracy (obieg c.o.) bar 3 3 Maksymalne ciśnienie pracy (obieg c.w.) bar Napięcie V Stopień ochrony IP Pobór mocy W Masa (pusty) kg *) dostępny także na gaz propan (G31) WYDATKI CIEPŁEJ WODY Typ HM 25 TC HM 35 TC Wydatek szczytowy 40 C litr/10' Wydatek szczytowy 45 C litr/10' Wydatek szczytowy 60 C litr/10' Wydatek 1-szej godziny 40 C litr/60' Wydatek 1-szej godziny 45 C litr/60' Wydatek 1-szej godziny 60 C litr/60' Wydatek trwały 40 C litr/godz Wydatek trwały 45 C litr/godz Wydatek trwały 60 C litr/godz Czas podgrzania min bd. 37 WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C 25

26 HeatMaster TC OPIS Dwufunkcyjny kocioł całkowicie kondensacyjny. Połączenie konstrukcji zbiornik w zbiorniku z nowoczesną technologią kondensacji. Niezrównane wydatki ciepłej wody Totalnie kondensacyjny: kondensacja zarówno w trybie ogrzewania jak i produkcji ciepłej wody. Zasobnik ciepłej wody ze stali nierdzewnej. Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. Izolacja ze sztywnego poliuretanu. Wyposażony w regulator pogodowy MCBA, zawór bezpieczeństwa c.o., presostat ciśnienia wody, syfon kondensatu. Dostępne 2 modele o mocy kw. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA Kod Nazwa Paliwo Cena HeatMaster 85 TC gaz ziemny HeatMaster 85 TC propan HeatMaster 120 TC* gaz ziemny HeatMaster 120 TC* propan *) dostępne w drugiej połowie 2013 AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/ A1027 Termostatyczny zawór mieszający c.w Reduktor ciśnienia 3/ Termostat pokojowy Tech ST-290 V Podłączenie komina. 2. Podłączenia obiegu ciepłej wody. 3. Zasilanie c.o. 4. Komora spalania. 5. Wymiennik ciepła ze stali nierdzewnej. 6. Zasobnik ciepłej wody ze stali nierdzewnej. 7. Króciec rezerwowy c.o.. 8. Wstępne podgrzewanie wody w dolnym zasobniku c.w. 9. Powrót c.o. 10. Wlot zimnej wody. 11. Przegroda. 12. Podłączenie gazu. 13. Modulowany palnik gazowy. 14. Panel sterowniczy. 15. Obieg wody grzewczej. 16. Naczynie przeponowe (2x10 litrów). 17. Izolacja ze sztywnego poliuretanu. 18. Pompa mieszająca. 19. Zawór bezpieczeństwa c.o. (3 bar). Akcesoria dla pracy kotła dla jednego obiegu grzewczego z mieszaczem: Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Trójdrogowy zawór mieszający c.o. 1 1/ Napęd zaworu mieszającego SM Regulator pomieszczeniiowy Room Unit z czujnikiem temp. zewnętrznej Moduł komunikacyjny RMCI - MK Moduł ZMC - 2 z czujnikiem temp. zasilania VF Automatyka pogodowa lub pokojowa Większe moce patrz strona 66 patrz strona 24 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

27 Kotły kondensacyjne DANE TECHNICZNE Typ HM 85 TC HM 120 TC Nominalna moc cieplna (80/60 C) kw Sprawność przy 30% obciążeniu (EN677) % Pojemność wodna całkowita litr Pojemność obiegu grzewczego litr Pojemność obiegu ciepłej wody litr Podłączenia obiegu c.o. Ø 1 1/2" 1 1/2" Podłączenia obiegu c.w. Ø 1" 1" Podłączenia gazu Ø 3/4" 3/4" Zużycie gazu E - G20 (moc max) m 3 /godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenie komina Ø mm 100/ /150 Maksymalna temperatura pracy C Maksymalne ciśnienie pracy (obieg c.o.) bar 3 3 Maksymalne ciśnienie pracy (obieg c.w.) bar Napięcie zasilania V Stopień ochrony IP Pobór mocy W Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ HM 85 TC HM 120 TC Wydatek szczytowy 40 C litr/10' Wydatek szczytowy 45 C litr/10' Wydatek szczytowy 60 C litr/10' Wydatek 1-szej godziny 40 C litr/60' Wydatek 1-szej godziny 45 C litr/60' Wydatek 1-szej godziny 60 C litr/60' Wydatek trwały 40 C litr/godz Wydatek trwały 45 C litr/godz Wydatek trwały 60 C litr/godz Czas podgrzania min 35 bd. WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C 27

28 Kompakt Solo HRE - Kombi Kompakt HRE OPIS KONSTRUKCJA (SOLO) Wiszące kotły kondensacyjne o wysokiej sprawności i kompaktowej budowie. 2 modele Kompakt Solo dla ogrzewania. 2 modele Kombi Kompakt dla ogrzewania i produkcji ciepłej wody. Kondensacja w trybie ogrzewania i produkcji ciepłej wody. Aluminiowy wymiennik ciepła. Kombi Kompakt - priorytet ciepłej wody Zwarta, kompaktowa budowa. Wyposażony w pompę c.o., czujnik ciśnienia wody, czunik poboru c.w. (Kombi Kompakt), adapter do podłączenia komina z króćcem pomiarowym, pogodowy sterownik kotła ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I 4 10 Kod Model Paliwo Cena Kompakt Solo HRE 18 gaz ziemny Kompakt Solo HRE 40 gaz ziemny Kombi Kompakt HRE 24/18 gaz ziemny Kombi Kompakt HRE 36/39 gaz ziemny Podłączenie do komina 80 mm z króćcem pomiarowym. 2. Wężownica c.o. 3. Rura wylotu spalin. 4. Separator kondensatu. 5. Wymiennik ciepła. 6. Modulowany palnik gazowy. 7. Wentylator. 8. Zespół zaworu gazowego. 9. Pompa c.o. 10. Panel sterowniczy. AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Termostat pokojowy Tech ST-290 V Zawór przełączający c.o./c.w. 3/4 + napęd Honeywell Zawór przełączający c.o./c.w. 1 + napęd Honeywell G003 Czujnik temperatury c.w. NTC Maskownica Adapter powietrzno - spalinowy 80/ Ścienny zestaw montażowy Przyłącze hydrauliczne Kompakt 150 Adapter powietrzno - spalinowy Maskownica Przyłącze hydrauliczne Automatyka pogodowa lub pokojowa patrz strona ACV Cennik Ceny netto wyrażone w EURO.

29 Kotły kondensacyjne DANE TECHNICZNE Typ HRE 18 HRE 40 HRE 24/18 HRE 36/39 Paliwo gaz ziemny gaz ziemny gaz ziemny gaz ziemny Nominalna moc cieplna c.w. kw Maks. nominalna moc cieplna c.o. (80/60 C) kw Min. nominalna moc cieplna c.o. (80/60 C) kw Podłączenia obiegu c.o. Ø mm Podłączenia obiegu c.w. Ø mm Podłączenia gazu Ø mm Zużycie gazu E - G20 (moc maks.) m 3 /godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenie komina mm Wymiar A mm Wymiar B mm Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Zasilanie V/Hz 230 / / / / 50 Stopień ochrony IP Pobór mocy W Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ HRE 18 HRE 40 HRE 24/18 HRE 36/39 Wydatek c.w. 40 C litr/min Wydatek c.w. 60 C litr/min WARUNKI PRACY Woda zimna : 10 C 29

30 Kompakt Solo HR - Kombi Kompakt HR OPIS KONSTRUKCJA Wiszące kotły kondensacyjne o wysokiej sprawności i kompaktowej budowie Kompakt SOLO HR dla ogrzewania. KOMBI Kompakt HR dla ogrzewania i produkcji ciepłej wody. Podwójna kondensacja: kondensacja następuje zarówno w trybie ogrzewania i produkcji ciepłej wody. Aluminiowy wymiennik ciepła. Przeponowe naczynie wzbiorcze c.o. Wężownice wykonane z miedzi. Kombi Kompakt - priorytet ciepłej wody Zwarta, kompaktowa budowa. Wyposażony w pompę c.o., manometr, czujnik poboru c.w. (Kombi Kompakt), pogodowy sterownik kotła oraz naczynie przeponowe c.o.. ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Paliwo Cena Kompakt Solo HR 24 gaz ziemny Kompakt Solo HR 30 gaz ziemny Kombi Kompakt HR 28/24 gaz ziemny Kombi Kompakt HR 36/30 gaz ziemny Podłączenie przewodu powietrznego dla systemu równoległego. 2. Wyrzut spalin lub podłączenie adaptera koncentrycznego. 3. Wężownica c.o. 4. Wymiennik ciepła. 5. Wylot kondensatu. 6. Modulowany palnik gazowy. 7. Wentylator. 8. Zespół zaworu gazowego. 9. Pompa c.o. 10. Panel sterowniczy AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Termostat pokojowy Tech ST-290 V Zawór przełączający c.o./c.w. 3/4 + napęd Honeywell Zawór przełączający c.o./c.w. 1 + napęd Honeywell G003 Czujnik temperatury c.w. NTC Maskownica Adapter powietrzno - spalinowy 80/ Przyłącze hydrauliczne Kompakt 150 Automatyka pogodowa lub pokojowa patrz strona ACV Cennik Ceny netto wyrażone w EURO.

31 Kotły kondensacyjne DANE TECHNICZNE Kompakt Solo Kombi Kompakt HR 24 HR 30 HR 28/24 HR 36/30 Nominalna moc cieplna c.w. kw Nominalna moc cieplna c.o. 80/60 C kw Nominalna moc cieplna c.o. 50/30 C kw Sprawność w trybie c.o. przy 30%, powrót 30 C % Zużycie gazu E - G20 m 3 /godz Zużycie gazu Propan - G31 m 3 /godz Ciśnienie maksymalne c.o. bar Temperatura maksymalna c.o. C Czujnik przepływu l/min Temperatura maksymalna c.w. C Wysokość mm Szerokość mm Głębokość mm Stopień ochrony IP /20* 44/20* Masa (pusty) kg *) zależnie od systemu ewakuacji spalin i doprowadzenia powietrza (IP20 dla systemu B) WYDATKI CIEPŁEJ WODY Typ HR 24 HR 30 HR 28/24 HR 36/30 Wydatek c.w C litr/min Wydatek c.w C litr/min WARUNKI PRACY Woda zimna : 10 C URZĄDZENIE Z PRZYŁĄCZEM HYDRAULICZNYM A = Zasilanie c.o. Ø22 B = Powrót c.o. Ø22 C = Gaz Ø15 D = Wlot zimnej wody Ø15 E = Wylot ciepłej wody Ø15 F = Wylot kondensatu syfon ø25 elastyczny h = 640 mm Kombi Kompakt HR 28/ mm Kombi Kompakt HR 36/30 H = 750 mm Kombi Kompakt HR 28/ mm Kombi Kompakt HR 36/30 Z = Wylot spalin Ø80 (równoległy) Y = Wlot powietrza Ø80 (równoległy) 31

32 Prestige Solo - Excellence OPIS Kondensacyjny wiszący kocioł jedno lub dwufunkcyjny o wysokiej sprawności. Solo: kocioł jednofunkcyjny na c.o.. Excellence: kocioł z wbudowanym zasobnikiem ciepłej wody 54 litry. Zasobnik ciepłej wody ze stali nierdzewnej. Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. Wielofunkcyjny sterownik kotła ESYS pełniący rolę regulatora pogodowego. Modulowany palnik gazowy na gaz ziemny lub propan. Kocioł wyposażony w zawór przełączający c.o./c.w., adapter do podłączenia komina z króćcem pomiarowym, pompę c.o., zawór bezpieczeństwa c.o., czujnik ciśnienia wody c.o. Przeponowe naczynie wzbiorcze c.o. 12 litrów. KONSTRUKCJA - PRESTIGE SOLO KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Paliwo Cena Prestige 18 Solo gaz ziemny Prestige 32 Solo gaz ziemny PRESTIGE EXCELLENCE Prestige 18 Solo propan Prestige 32 Solo propan Prestige 18 Excellence gaz ziemny Prestige 32 Excellence gaz ziemny Prestige 18 Excellence propan Prestige 32 Excellence propan AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF G003 Czujnik temperatury c.w. NTC Termostat pokojowy Tech ST-290 V Redukcja kominowa 60/100-80/ Redukcja kominowa 60/ Przyłącze hydrauliczne MKIII - dla Solo Przyłącze hydrauliczne MKIII - dla Excellence 329 Sercem kotła Prestige jest wymiennik ciepła, który powstał w wyniku intensywnych badań i testów laboratoryjnych, łącząc 90 lat doświadczenia firmy ACV w stosowaniu stali nierdzewnej do produkcji ciepłej wody i ogrzewania. Stal nierdzewna zapewnia niezrównaną odporność na korozję i tym samym zapewnia wysoką sprawność urządzenia przez cały okres eksploatacji. Automatyka pogodowa lub pokojowa patrz strona 66 Większe moce patrz strona 34 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona 69 ACV Cennik Ceny netto wyrażone w EURO Koncentryczne podłączenie komina Ø 60/100 mm z króćcem pomiarowym. 2. Automatyczny odpowietrznik. 3. Palnik. 4. Wymiennik ciepła ze stali nierdzewnej. 5. Wylot spalin. 6. Separator kondensatu. 7. Syfon kondensatu. 8. Izolacja obudowy kotła. 9. Rura wlotu powietrza z tłumikiem. 10. Naczynie wzbiorcze 12 litrów. 11. Panel sterowniczy. 12. Izolacja zasobnika c.w. 13. Zasobnik c.w. ze stali nierdzewnej. 14. Tuleja pomiarowa czujnika. 15. Zbiornik zewnętrzny obiegu grzewczego. 16. Hydro-blok powrotu z c.o. 17. Hydro-blok zasilania c.o. 18. Ręczny odpowietrznik. 19. Króciec wylotu ciepłej wody. 20. Wspornik naczynia przeponowego. 21. Pompa cyrkulacyjna

33 Kotły kondensacyjne DANE TECHNICZNE Typ 18 Solo 32 Solo 18 Excellence 32 Excellence Paliwo gaz ziemny gaz ziemny gaz ziemny gaz ziemny Maks. nominalna moc cieplna (80/60 C) kw Min. nominalna moc cieplna (80/60 C) kw Sprawność 30% (EN677) % Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Podłączenia obiegu c.o. Ø 3/4" 3/4" 3/4" 3/4" Podłączenia obiegu c.w. Ø - - 3/4" 3/4" Podłączenia gazu Ø 3/4" 3/4" 3/4" 3/4" Strata ciśnienia wody Δt = 20 C mbar Zużycie gazu E - G20 (moc maks.) m 3 /godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenia komina mm 60 / / / / 100 Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Zasilanie V/Hz 230 / / / / 50 Stopień ochrony IP X4D X4D X4D X4D Maksymalny pobór mocy W Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ SOLO 18 SOLO Excellence 32 Excellence Wydatek szczytowy przy 40 C litr/10' Wydatek szczytowy przy 60 C litr/10' Wydatek szczytowy przy 40 C litr/60' Wydatek szczytowy przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 60 C litr/godz Czas podgrzania min WARUNKI PRACY Woda grzewcza : 80 C Woda zimna : 10 C PRESTIGE SOLO PRESTIGE EXCELLENCE 33

34 Prestige Solo OPIS Wiszący kocioł kondensacyjny o wysokiej sprawności. 3 modele: 50, 75 i 120 kw na potrzeby ogrzewania. Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. Modulowany palnik gazowy na gaz ziemny lub propan. Zwarta i kompaktowa budowa. Podłączenie do komina koncentryczne Ø 100/150 mm (P50-75) lub równoległe Ø 100/100 mm (P120). Wielofunkcyjny sterownik kotła MCBA pełniący rolę regulatora pogodowego. W połączeniu z wymiennikami c.w. ACV mogą pracować dla produkcji ciepłej wody. Możliwość łączenia w kaskady do 8 kotłów. KONSTRUKCJA PRESTIGE PRESTIGE ODBIÓR NATYCHMIASTOWY PRESTIGE 120 NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I Kod Model Paliwo Cena Prestige 50 Solo gaz ziemny Prestige 75 Solo gaz ziemny Prestige 120 Solo gaz ziemny AKCESORIA Kod Nazwa Cena Termostat pokojowy Tech ST-290 V Czujnik temperatury zewnętrznej AF G003 Czujnik temperatury c.w. NTC Adapter koncentryczny 100/ Adapter równoległy 100/ Sercem kotła Prestige jest wymiennik ciepła, który powstał w wyniku intensywnych badań i testów laboratoryjnych, łącząc 90 lat doświadczenia firmy ACV w stosowaniu stali nierdzewnej do produkcji ciepłej wody i ogrzewania. Stal nierdzewna zapewnia niezrównaną odporność na korozję i tym samym zapewnia wysoką sprawność urządzenia przez cały okres eksploatacji Modulowany palnik gazowy premix. 2. Odpowietrznik automatyczny. 3. Wymiennik ciepła ze stali nierdzewnej. 4. Presostat ciśnienia wody. 5. Koncentryczne połączenie kominowe 100/150 mm. 6. Kanał spalinowy. 7. Presostat ciśnienia gazu. 8. Tablica elektryczna. 9. Panel sterowniczy. PRESTIGE Automatyka pogodowa lub pokojowa Elementy kaskad Wymienniki ciepłej wody Mniejsze moce patrz strona 66 patrz strona 36 patrz strona 4 patrz Prestige Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona Wylot spalin 100 mm. 2. Rura odprowadzenia spalin. 3. Automatyczny odpowietrznik. 4. Wymiennik ciepła ze stali nierdzewnej. 5. Zawór bezpieczeństwa. 6. Presostat ciśnienia wody. 7. Wlot powietrza 100 mm. 8. Modulowany palnik gazowy. 9. Zawór gazowy. 10. Termostat przegrzewu palnika. 11. Tablica elektryczna. 12. Presostat ciśnienia gazu. 13. Panel sterowniczy ACV Cennik Ceny netto wyrażone w EURO.
