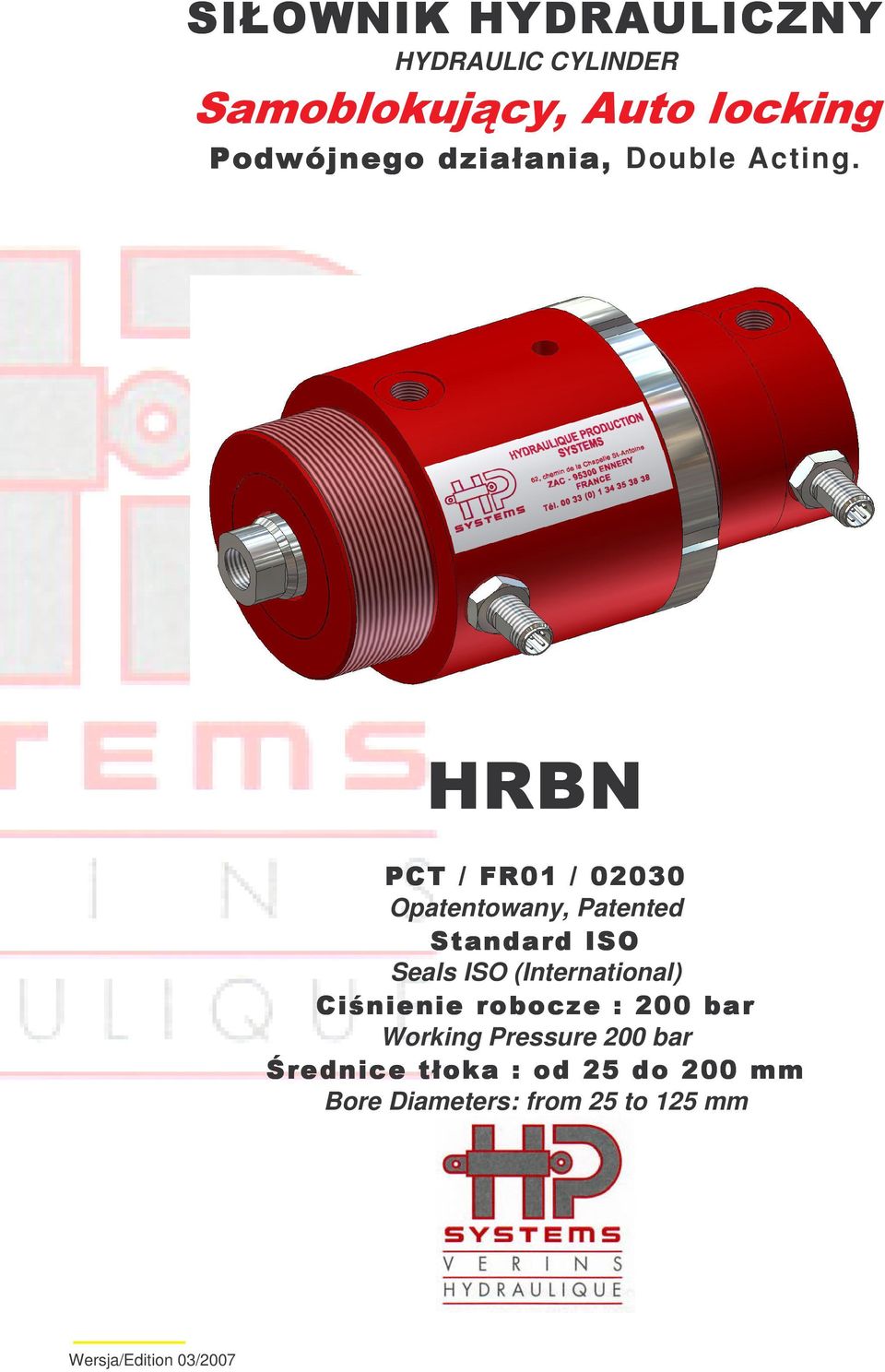

HYDRAULIC CYLINDER. Opatentowany, Patented. Seals ISO (International) Working Pressure 200 bar. Bore Diameters: from 25 to 125 mm

Wielkość: px
Rozpocząć pokaz od strony:

Download "HYDRAULIC CYLINDER. Opatentowany, Patented. Seals ISO (International) Working Pressure 200 bar. Bore Diameters: from 25 to 125 mm"

Transkrypt

1 SIŁOWNIK HYDRAULICZNY HYDRAULIC CYLINDER Samoblokujący, Auto locking Podwójnego działania, Double Acting. HRBN PCT / FR01 / Opatentowany, Patented Standard ISO Seals ISO (International) Ciśnienie robocze : 200 bar Working Pressure 200 bar Średnice tłoka : od 25 do 200 mm Bore Diameters: from 25 to 125 mm Edition 03/2007 Wersja/Edition 03/2007

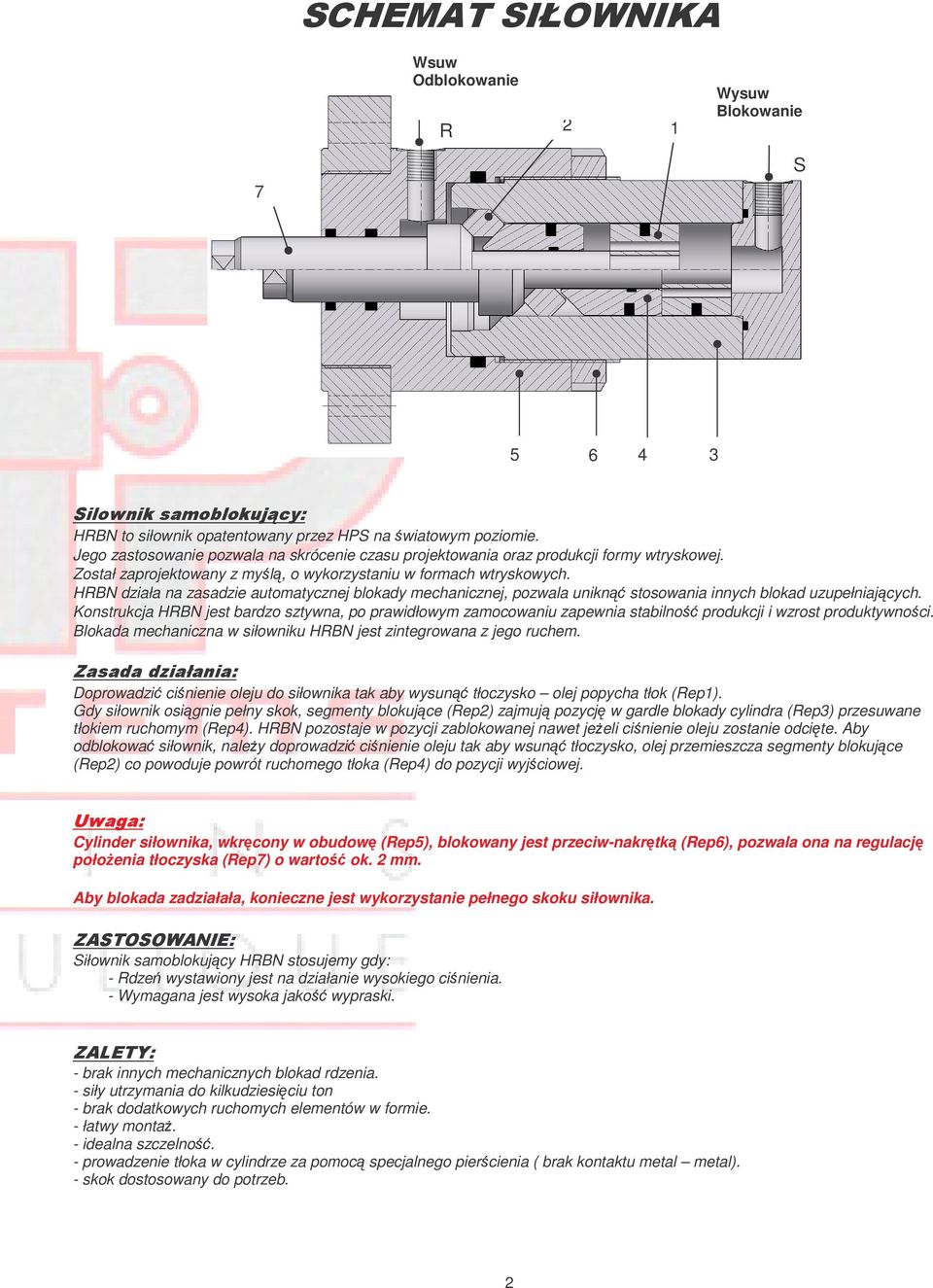

2 SCHEMAT SIŁOWNIKA Wsuw Odblokowanie R 2 1 Wysuw Blokowanie S Silownik samoblokujący: HRBN to siłownik opatentowany przez HPS na światowym poziomie. Jego zastosowanie pozwala na skrócenie czasu projektowania oraz produkcji formy wtryskowej. Został zaprojektowany z myślą, o wykorzystaniu w formach wtryskowych. HRBN działa na zasadzie automatycznej blokady mechanicznej, pozwala uniknąć stosowania innych blokad uzupełniających. Konstrukcja HRBN jest bardzo sztywna, po prawidłowym zamocowaniu zapewnia stabilność produkcji i wzrost produktywności. Blokada mechaniczna w siłowniku HRBN jest zintegrowana z jego ruchem. Zasada działania: Doprowadzić ciśnienie oleju do siłownika tak aby wysunąć tłoczysko olej popycha tłok (Rep1). Gdy siłownik osiągnie pełny skok, segmenty blokujące (Rep2) zajmują pozycję w gardle blokady cylindra (Rep3) przesuwane tłokiem ruchomym (Rep4). HRBN pozostaje w pozycji zablokowanej nawet jeżeli ciśnienie oleju zostanie odcięte. Aby odblokować siłownik, należy doprowadzić ciśnienie oleju tak aby wsunąć tłoczysko, olej przemieszcza segmenty blokujące (Rep2) co powoduje powrót ruchomego tłoka (Rep4) do pozycji wyjściowej. Uwaga: Cylinder siłownika, wkręcony w obudowę (Rep5), blokowany jest przeciw-nakrętką (Rep6), pozwala ona na regulację położenia tłoczyska (Rep7) o wartość ok. 2 mm. Aby blokada zadziałała, konieczne jest wykorzystanie pełnego skoku siłownika. ZASTOSOWANIE: Siłownik samoblokujący HRBN stosujemy gdy: - Rdzeń wystawiony jest na działanie wysokiego ciśnienia. - Wymagana jest wysoka jakość wypraski. ZALETY: - brak innych mechanicznych blokad rdzenia. - siły utrzymania do kilkudziesięciu ton - brak dodatkowych ruchomych elementów w formie. - łatwy montaż. - idealna szczelność. - prowadzenie tłoka w cylindrze za pomocą specjalnego pierścienia ( brak kontaktu metal metal). - skok dostosowany do potrzeb. 2

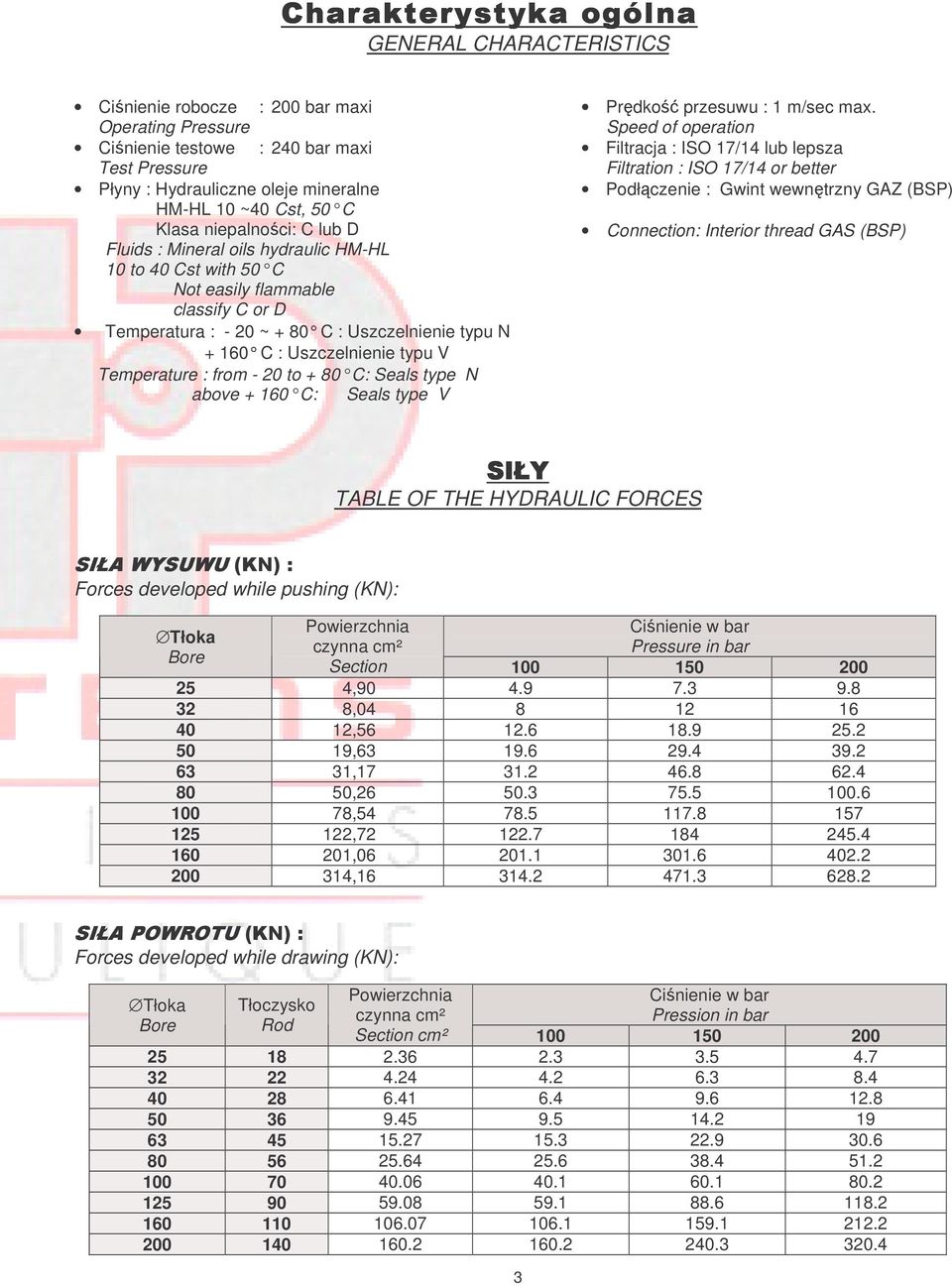

3 Charakterystyka ogólna GENERAL CHARACTERISTICS Ciśnienie robocze : 200 bar maxi Operating Pressure Ciśnienie testowe : 240 bar maxi Test Pressure Płyny : Hydrauliczne oleje mineralne HM-HL 10 ~40 Cst, 50 C Klasa niepalności: C lub D Fluids : Mineral oils hydraulic HM-HL 10 to 40 Cst with 50 C Not easily flammable classify C or D Temperatura : - 20 ~ + 80 C : Uszczelnienie typu N C : Uszczelnienie typu V Temperature : from - 20 to + 80 C: Seals type N above C: Seals type V Prędkość przesuwu : 1 m/sec max. Speed of operation Filtracja : ISO 17/14 lub lepsza Filtration : ISO 17/14 or better Podłączenie : Gwint wewnętrzny GAZ (BSP) Connection: Interior thread GAS (BSP) SIŁY TABLE OF THE HYDRAULIC FORCES SIŁA WYSUWU (KN) : Forces developed while pushing (KN): Powierzchnia Ciśnienie w bar Tłoka czynna cm² Pressure in bar Bore Section , , , , , , , , , , SIŁA POWROTU (KN) : Forces developed while drawing (KN): Powierzchnia Ciśnienie w bar Tłoka Tłoczysko czynna cm² Pression in bar Bore Rod Section cm²

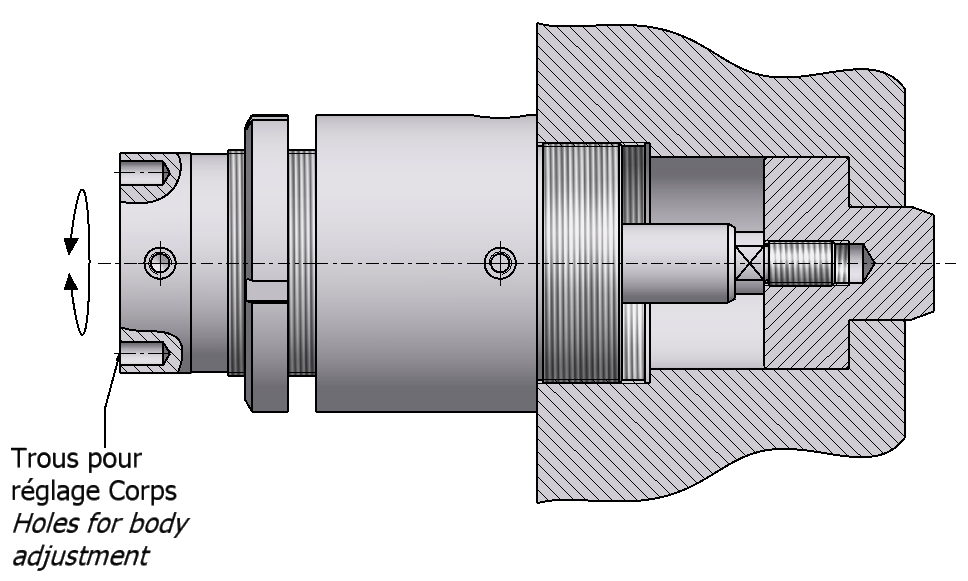

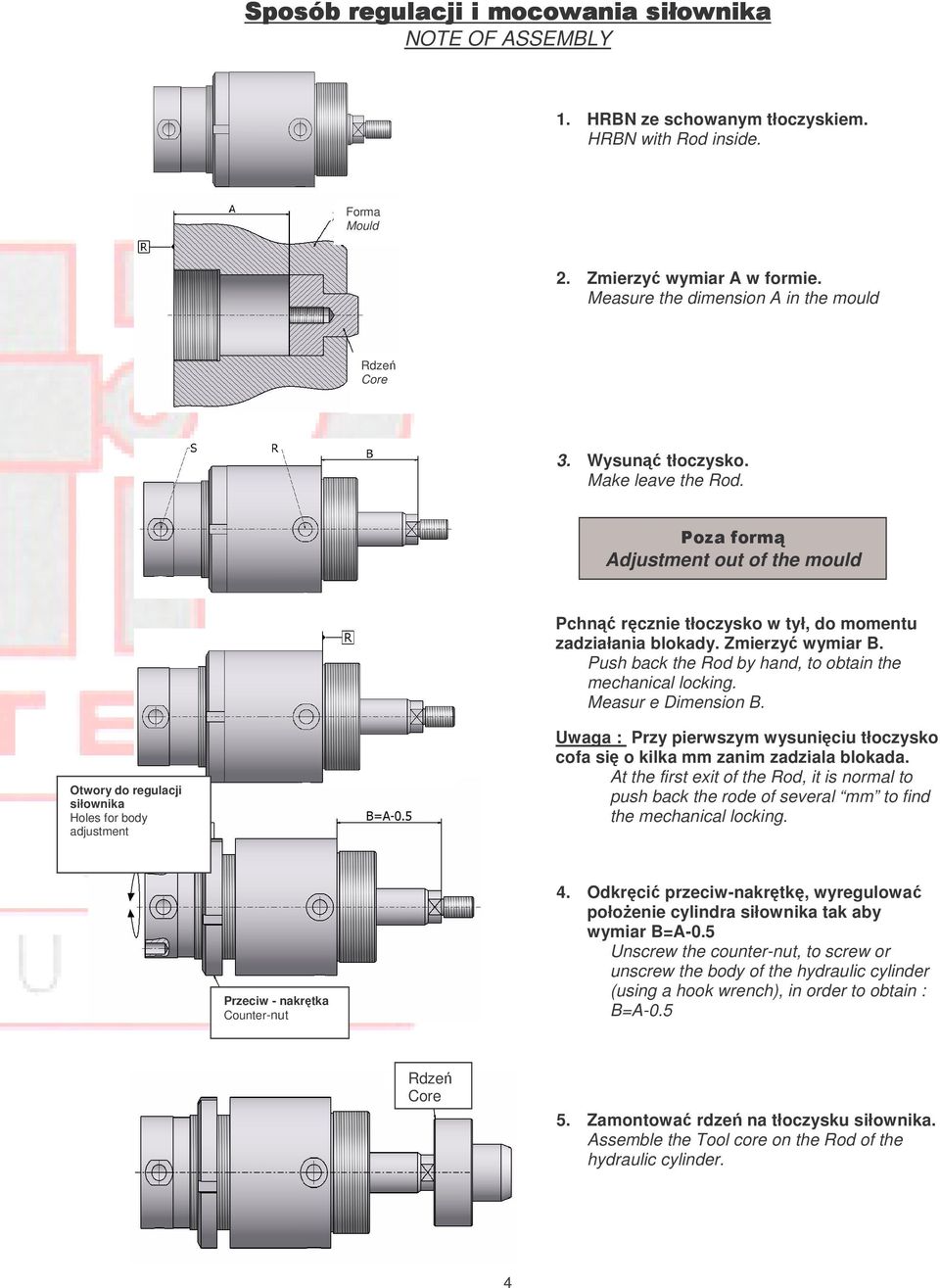

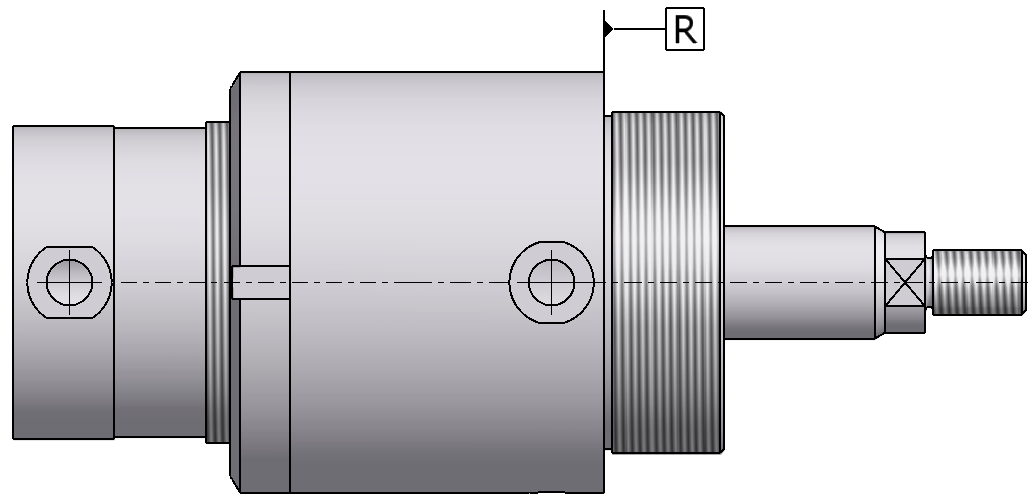

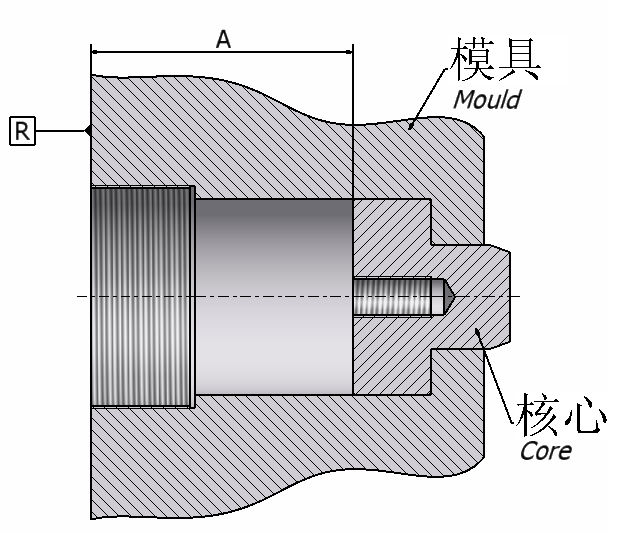

4 Sposób regulacji i mocowania siłownika NOTE OF ASSEMBLY 1. HRBN ze schowanym tłoczyskiem. HRBN with Rod inside. Forma Mould 2. Zmierzyć wymiar A w formie. Measure the dimension A in the mould Rdzeń Core 3. Wysunąć tłoczysko. Make leave the Rod. Poza formą Adjustment out of the mould Pchnąć ręcznie tłoczysko w tył, do momentu zadziałania blokady. Zmierzyć wymiar B. Push back the Rod by hand, to obtain the mechanical locking. Measur e Dimension B. Otwory do regulacji siłownika Holes for body adjustment Uwaga : Przy pierwszym wysunięciu tłoczysko cofa się o kilka mm zanim zadziala blokada. At the first exit of the Rod, it is normal to push back the rode of several mm to find the mechanical locking. Przeciw - nakrętka Counter-nut 4. Odkręcić przeciw-nakrętkę, wyregulować położenie cylindra siłownika tak aby wymiar B=A-0.5 Unscrew the counter-nut, to screw or unscrew the body of the hydraulic cylinder (using a hook wrench), in order to obtain : B=A-0.5 Rdzeń Core 5. Zamontować rdzeń na tłoczysku siłownika. Assemble the Tool core on the Rod of the hydraulic cylinder. 4

5 Otwory pozwalające wkręcić siłownik w płytę. Holes for body fixation 6. Całość zamontować w formie. Assemble the whole in the mould using a hook wrench. Forma Mould Wkręcić cylinder siłownika w obudowę, nie używając nadmiernej siły, tak aby rdzeń zetknął się z formą. Wymiar C=0. Screw the body without effort, until the core comes in contact on the mould. Dimension C=0 Otwory do regulacji siłownika Holes for body adjustment Forma Mould Rdzeń Core Przeciw - nakrętka Counter-nut 7. Dokręcić przeciw-nakrętkę, podłączyć przewody olejowe i elektryczne. Tighten the counter-nut and connect oil and electrical cables. Otwory zasilające Oil Feeding W formie Adjustment on injection press 8. W razie potrzeby powtarzać czynności, w celu końcowego wyregulowania siłownika. Repeat in order to refine the adjustment. Otwory do regulacji siłownika Holes for body adjustment 5

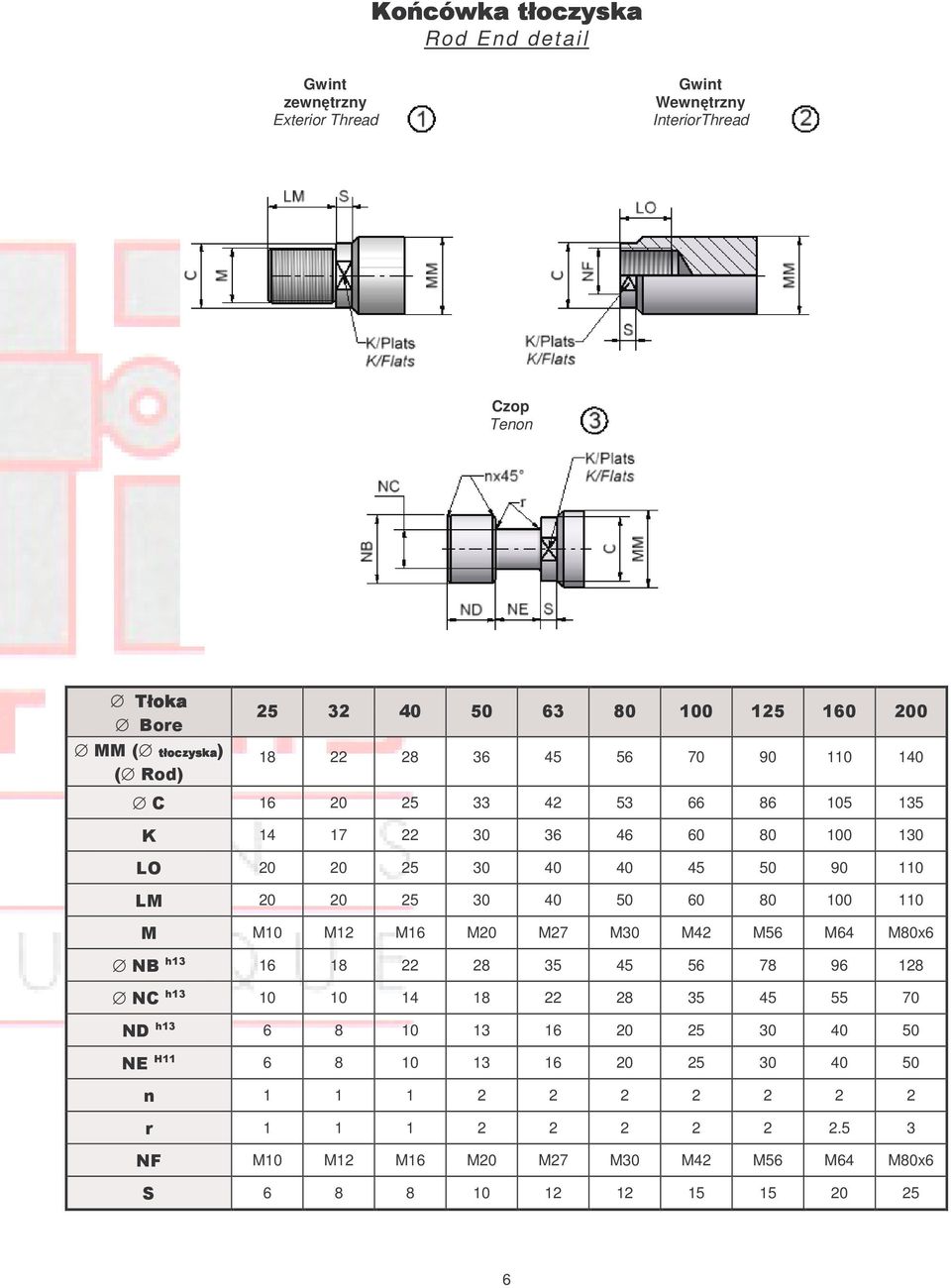

6 Końcówka tłoczyska Rod End detail Gwint zewnętrzny Exterior Thread Gwint Wewnętrzny InteriorThread Czop Tenon Tłoka Bore MM ( tłoczyska ( Rod) tłoczyska) C K LO LM M M10 M12 M16 M20 M27 M30 M42 M56 M64 M80x6 NB h NC h ND h NE H n r NF M10 M12 M16 M20 M27 M30 M42 M56 M64 M80x6 S

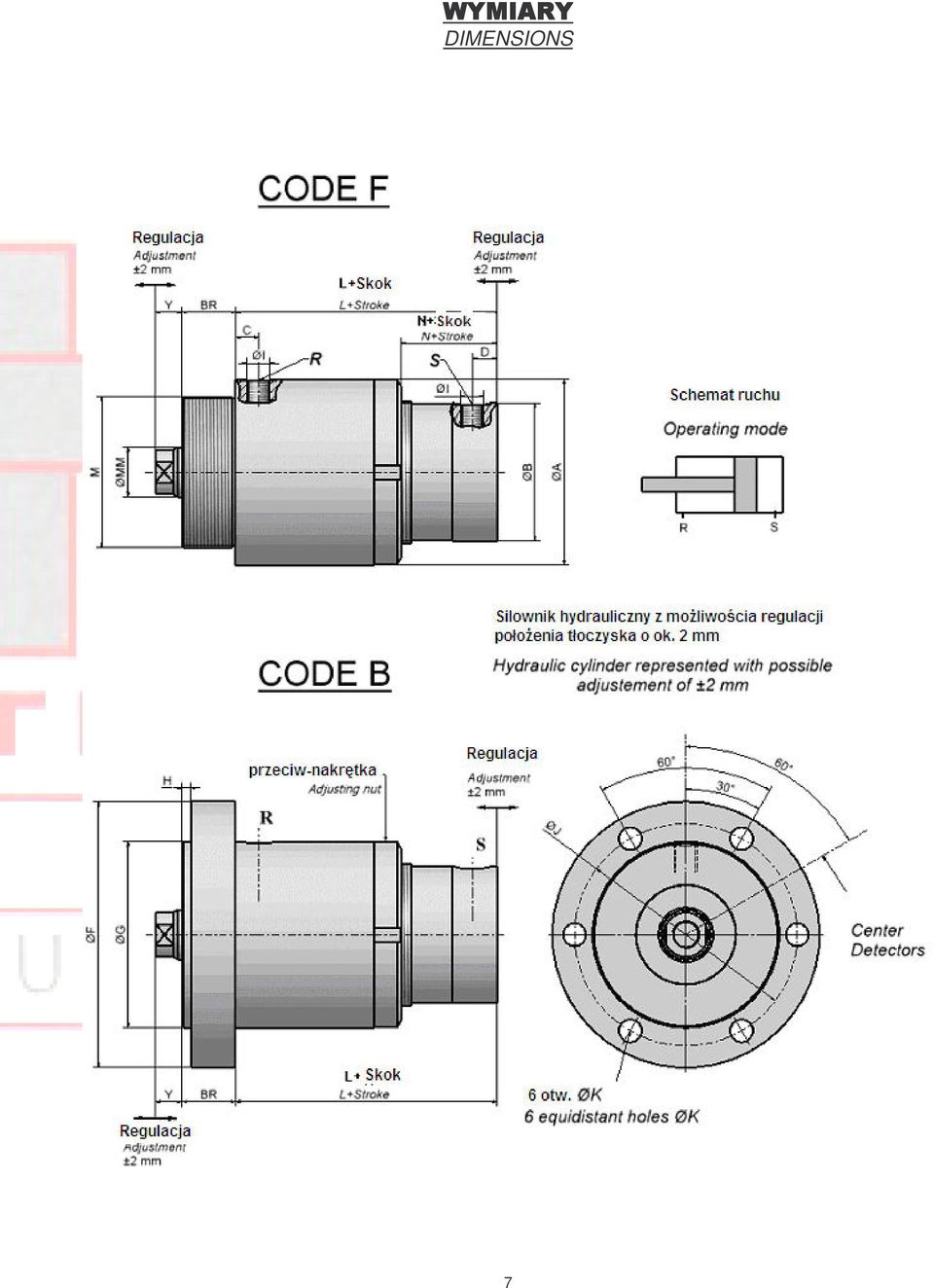

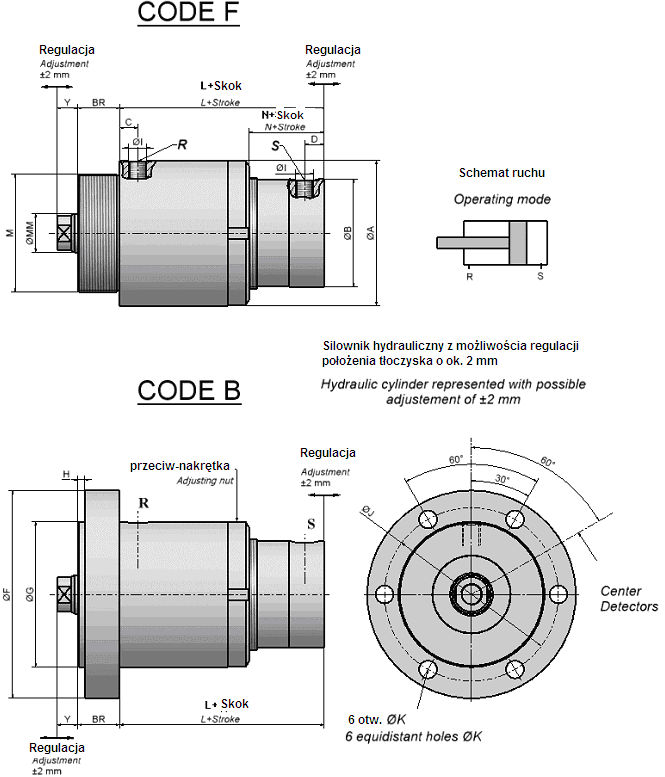

7 WYMIARY DIMENSIONS 7

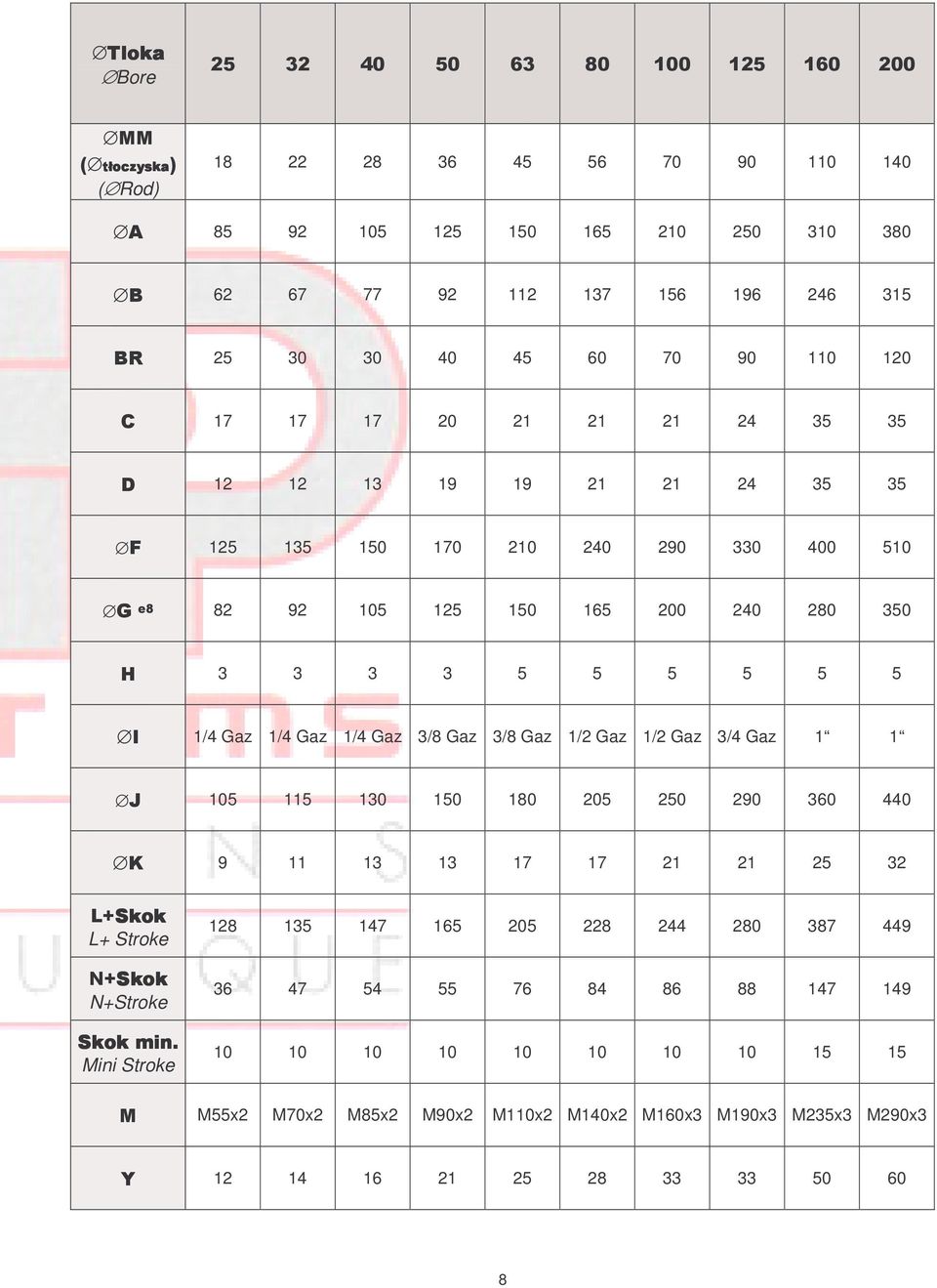

8 Tloka Bore MM ( tłoczyska tłoczyska) ( Rod) A B BR C D F G e H I 1/4 Gaz 1/4 Gaz 1/4 Gaz 3/8 Gaz 3/8 Gaz 1/2 Gaz 1/2 Gaz 3/4 Gaz 1 1 J K L+Skok L+ Stroke N+Skok N+Stroke Skok min. Mini Stroke M M55x2 M70x2 M85x2 M90x2 M110x2 M140x2 M160x3 M190x3 M235x3 M290x3 Y

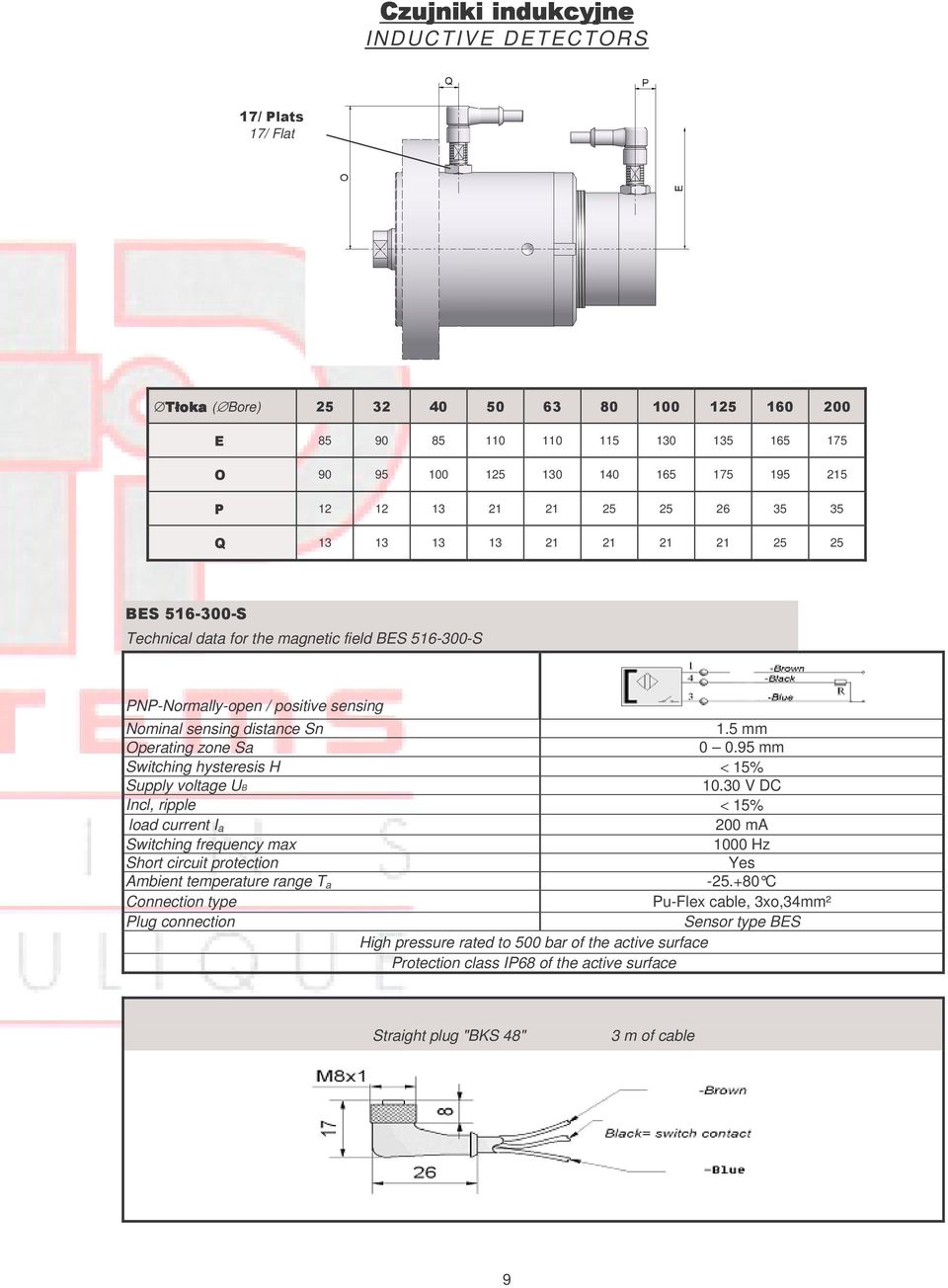

9 Czujniki indukcyjne INDUCTIVE DETECTORS 17/ Plats 17/ Flat Tłoka ( Bore) E O P Q BES S Technical data for the magnetic field BES S PNP-Normally-open / positive sensing Nominal sensing distance Sn 1.5 mm Operating zone Sa mm Switching hysteresis H < 15% Supply voltage UB V DC Incl, ripple < 15% load current I a 200 ma Switching frequency max 1000 Hz Short circuit protection Yes Ambient temperature range T a C Connection type Pu-Flex cable, 3xo,34mm² Plug connection Sensor type BES High pressure rated to 500 bar of the active surface Protection class IP68 of the active surface Straight plug "BKS 48" 3 m of cable 9

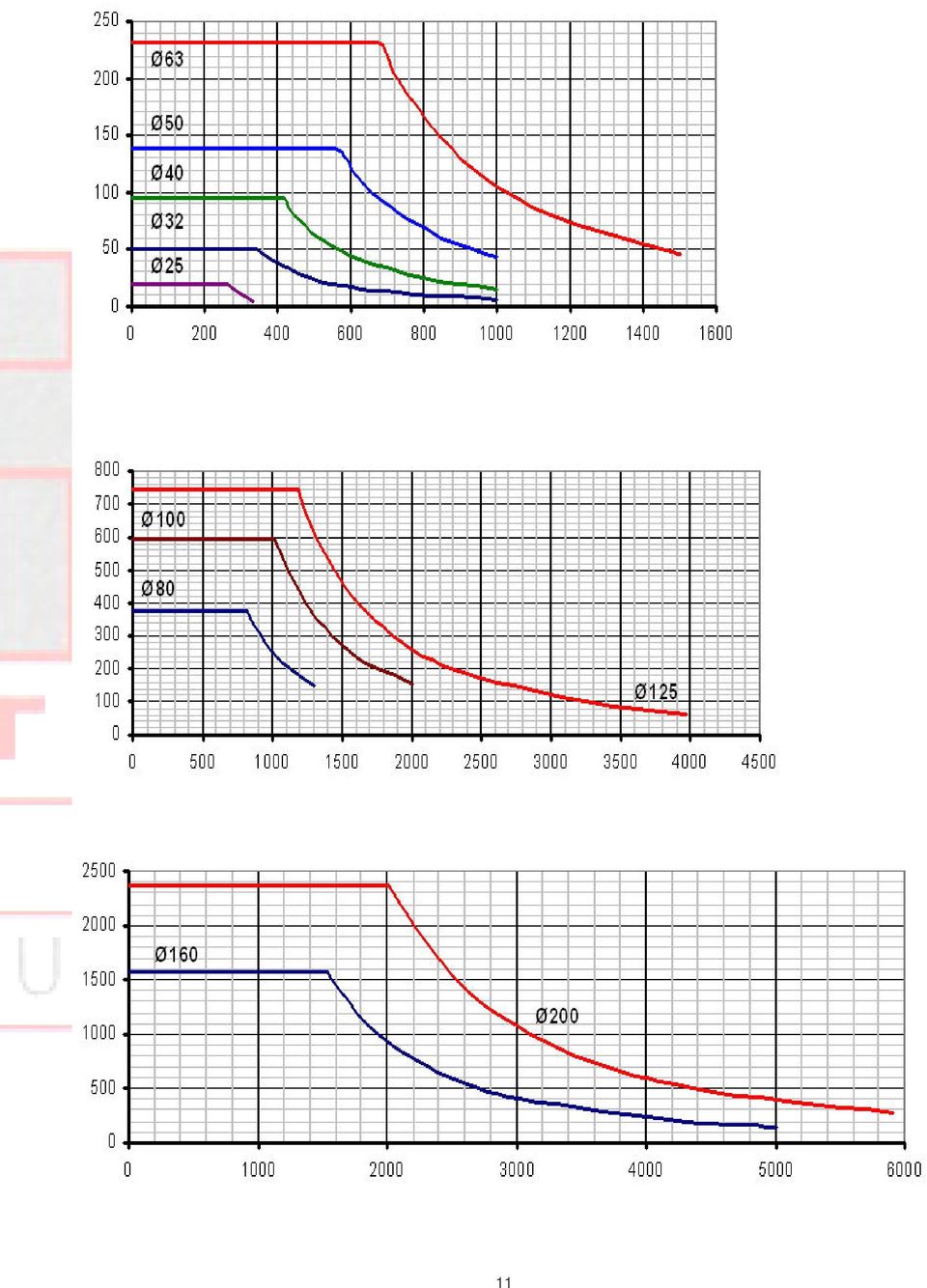

10 WYTRZYMAŁOŚĆ BLOKADY SUMMARY OF THE BLOCKING FORCES Dopuszczalne obciążenie końca tłoczyska (KN) Tłoka Skok max. (mm) Bore dla skoku max. Stroke Maxi (mm) Acceptable force on the top of the rod (KN) For the maximum stroke

11 11

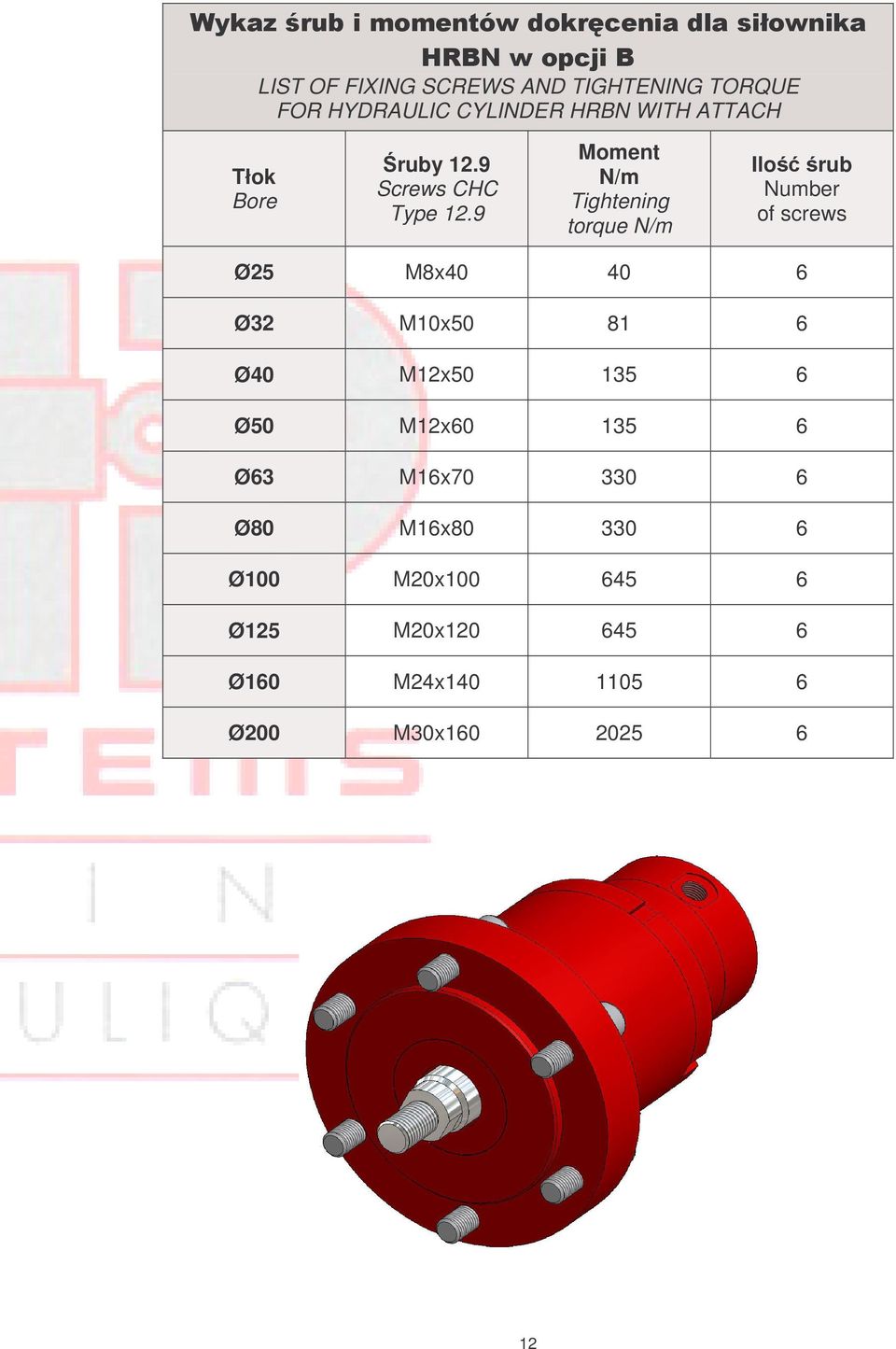

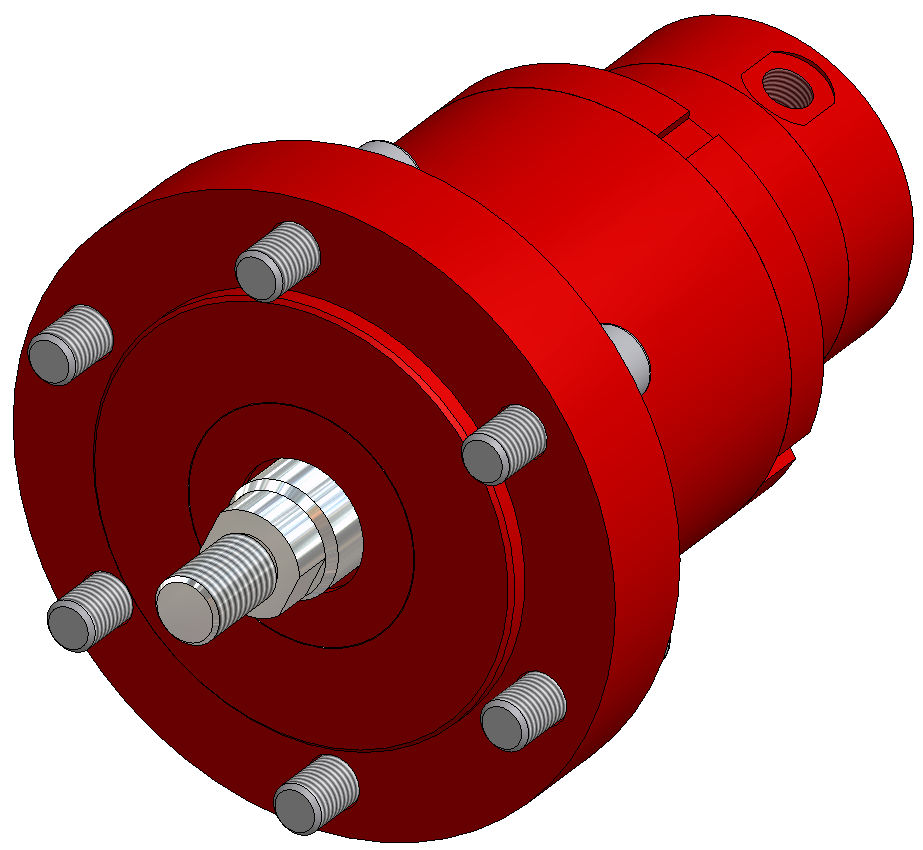

12 Wykaz śrub i momentów dokręcenia dla siłownika HRBN w opcji B LIST OF FIXING SCREWS AND TIGHTENING TORQUE FOR HYDRAULIC CYLINDER HRBN WITH ATTACH Tłok Bore Śruby 12.9 Screws CHC Type 12.9 Moment N/m Tightening torque N/m Ilość śrub Number of screws Ø25 M8x Ø32 M10x Ø40 M12x Ø50 M12x Ø63 M16x Ø80 M16x Ø100 M20x Ø125 M20x Ø160 M24x Ø200 M30x

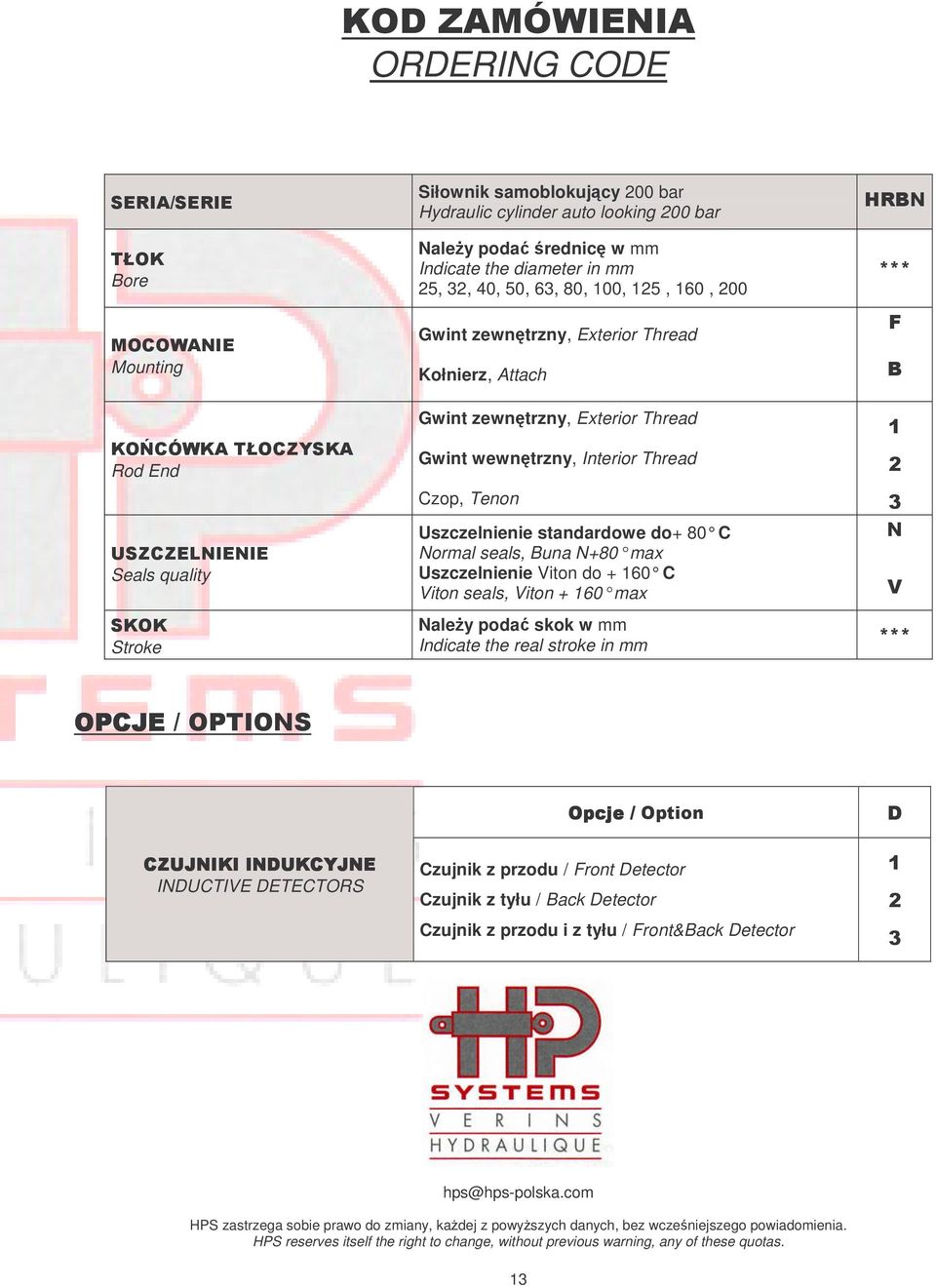

13 KOD ZAMÓWIENIA ORDERING CODE SERIA/SERIE TŁOK Bore MOCOWANIE Mounting Siłownik samoblokujący 200 bar Hydraulic cylinder auto looking 200 bar Należy podać średnicę w mm Indicate the diameter in mm 25, 32, 40, 50, 63, 80, 100, 125, 160, 200 Gwint zewnętrzny, Exterior Thread Kołnierz, Attach HRBN *** F B KOŃCÓWKA TŁOCZYSKA Rod End USZCZELNIENIE Seals quality SKOK Stroke Gwint zewnętrzny, Exterior Thread Gwint wewnętrzny, Interior Thread Czop, Tenon Uszczelnienie standardowe do+ 80 C Normal seals, Buna N+80 max Uszczelnienie Viton do C Viton seals, Viton max Należy podać skok w mm Indicate the real stroke in mm N V *** OPCJE / OPTIONS CZUJNIKI INDUKCYJNE INDUCTIVE DETECTORS Opcje / Option Czujnik z przodu / Front Detector Czujnik z tyłu / Back Detector Czujnik z przodu i z tyłu / Front&Back Detector D hps@hps-polska.com HPS zastrzega sobie prawo do zmiany, każdej z powyższych danych, bez wcześniejszego powiadomienia. HPS reserves itself the right to change, without previous warning, any of these quotas. 13
