3 ANVÄNDARMANUAL 18 V Sladdlös BORRMASKIN

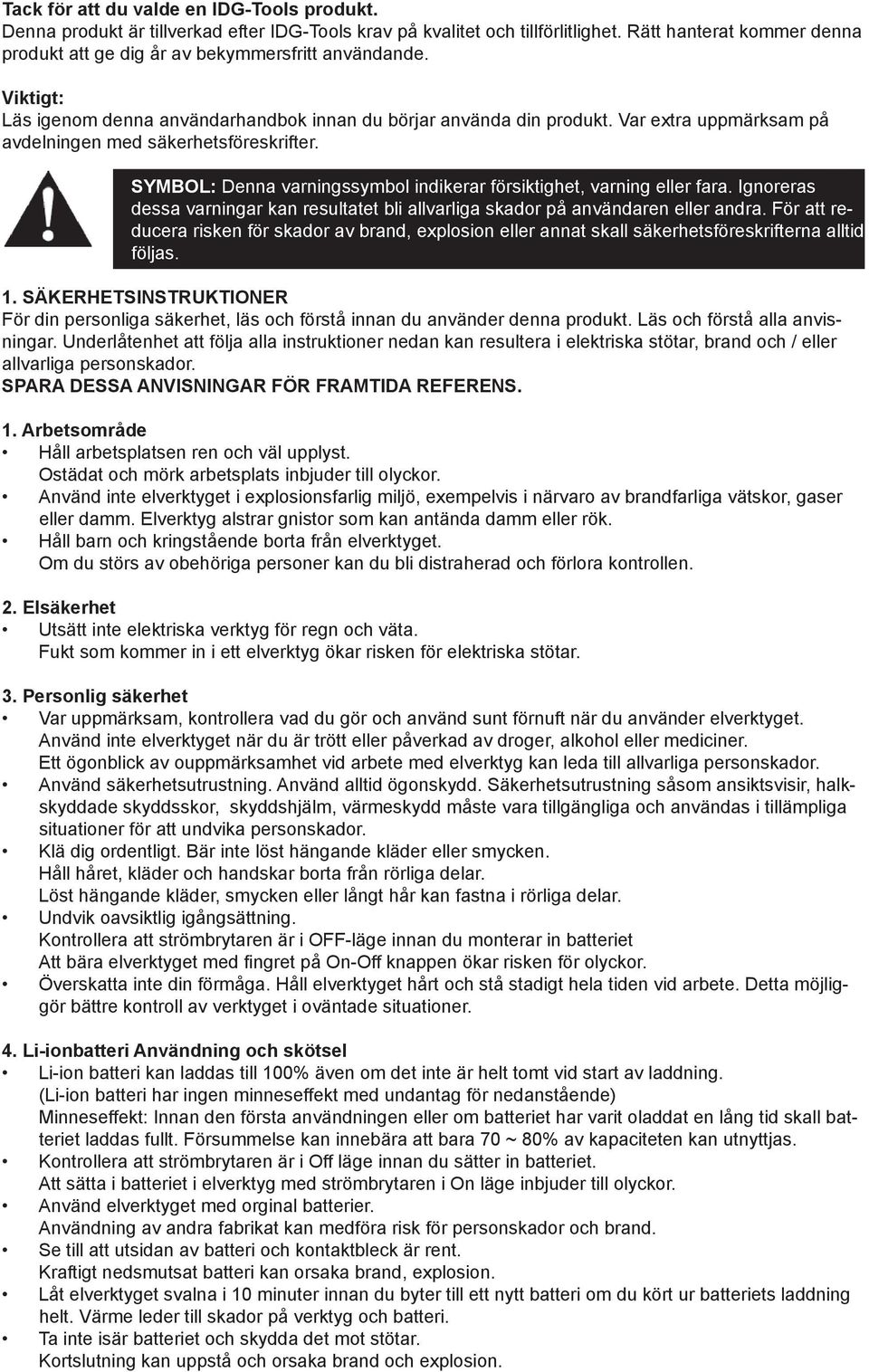

4 Tack för att du valde en IDG-Tools produkt. Denna produkt är tillverkad efter IDG-Tools krav på kvalitet och tillförlitlighet. Rätt hanterat kommer denna produkt att ge dig år av bekymmersfritt användande. Viktigt: Läs igenom denna användarhandbok innan du börjar använda din produkt. Var extra uppmärksam på avdelningen med säkerhetsföreskrifter. SYMBOL: Denna varningssymbol indikerar försiktighet, varning eller fara. Ignoreras dessa varningar kan resultatet bli allvarliga skador på användaren eller andra. För att reducera risken för skador av brand, explosion eller annat skall säkerhetsföreskrifterna alltid följas. 1. Säkerhetsinstruktioner För din personliga säkerhet, läs och förstå innan du använder denna produkt. Läs och förstå alla anvisningar. Underlåtenhet att följa alla instruktioner nedan kan resultera i elektriska stötar, brand och / eller allvarliga personskador. SPARA DESSA ANVISNINGAR FÖR FRAMTIDA REFERENS. 1. Arbetsområde Håll arbetsplatsen ren och väl upplyst. Ostädat och mörk arbetsplats inbjuder till olyckor. Använd inte elverktyget i explosionsfarlig miljö, exempelvis i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända damm eller rök. Håll barn och kringstående borta från elverktyget. Om du störs av obehöriga personer kan du bli distraherad och förlora kontrollen. 2. Elsäkerhet Utsätt inte elektriska verktyg för regn och väta. Fukt som kommer in i ett elverktyg ökar risken för elektriska stötar. 3. Personlig säkerhet Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du använder elverktyget. Använd inte elverktyget när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet vid arbete med elverktyg kan leda till allvarliga personskador. Använd säkerhetsutrustning. Använd alltid ögonskydd. Säkerhetsutrustning såsom ansiktsvisir, halkskyddade skyddsskor, skyddshjälm, värmeskydd måste vara tillgängliga och användas i tillämpliga situationer för att undvika personskador. Klä dig ordentligt. Bär inte löst hängande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst hängande kläder, smycken eller långt hår kan fastna i rörliga delar. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren är i OFF-läge innan du monterar in batteriet Att bära elverktyget med fingret på On-Off knappen ökar risken för olyckor. Överskatta inte din förmåga. Håll elverktyget hårt och stå stadigt hela tiden vid arbete. Detta möjliggör bättre kontroll av verktyget i oväntade situationer. 4. Li-ionbatteri Användning och skötsel Li-ion batteri kan laddas till 100% även om det inte är helt tomt vid start av laddning. (Li-ion batteri har ingen minneseffekt med undantag för nedanstående) Minneseffekt: Innan den första användningen eller om batteriet har varit oladdat en lång tid skall batteriet laddas fullt. Försummelse kan innebära att bara 70 ~ 80% av kapaciteten kan utnyttjas. Kontrollera att strömbrytaren är i Off läge innan du sätter in batteriet. Att sätta i batteriet i elverktyg med strömbrytaren i On läge inbjuder till olyckor. Använd elverktyget med orginal batterier. Användning av andra fabrikat kan medföra risk för personskador och brand. Se till att utsidan av batteri och kontaktbleck är rent. Kraftigt nedsmutsat batteri kan orsaka brand, explosion. Låt elverktyget svalna i 10 minuter innan du byter till ett nytt batteri om du kört ur batteriets laddning helt. Värme leder till skador på verktyg och batteri. Ta inte isär batteriet och skydda det mot stötar. Kortslutning kan uppstå och orsaka brand och explosion.

5 Låt varma batterier svalna innan laddning. Laddaren har en inbyggd NTC termosäkring som gör att laddningen endast kan ske inom temperatur intervallet 0 ~ 55 C. Denna säkring är till för att skydda batteriet, annars kan det skadas allvarligt och efter att ha återvänt till det normala temperaturområdet laddas batteriet klart. 5. Laddare Anslut inte batteriladdaren till transformatorer som DC-laddare eller fordonsgeneratorer. Kan orsaka fel och bränder. Denna laddare har utformats för att stoppa laddning av batteriet i kyla under 0 C. Ladda batteriet i omgivningstemperatur - 0 C ~ 45 C. Undvik slutna rum vid laddning, se till att platsen är väl ventilerad. Laddaren får ej övertäckas exempelvis av tyg eller trasor under laddning på grund av risk för brand. Laddaren får inte plockas isär av outbildad person på grund av risk för personskada och brand. Din batteriladdare skall repareras av en auktoriserad verkstad.

6 2. BRUKSANVISNING Om maskinen blir överbelastad löser en automatsäkring ut för att skydda maskinen och litium-jonbatteriet. Maskinen kan återstartas efter att den svalnat. Användning och skötsel Överbelasta inte elverktyget. Använd rätt elverktyg för arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare i den takt som maskinen är avsedd för. Sluta forcera maskinen när den stannar på grund av överbelastning. Det minskar skador på motorn. Använd inte maskinen om strömställaren är defekt, och inte på eller av funktionen fungerar. Ett elverktyg som inte kan stängas av under arbete är farligt och måste repareras. Förvara elverktygen oåtkomligt för barn och tillåt inte personer som är obekant med elverktyget eller denna manual att använda maskinen.elverktyg är farliga i händerna på okvalificerade användare. Håll elverktyget i god kondition. Kontrollera att rörliga delar inte kärvar eller glappar, att inte någon del är trasig eller på annat sätt kan påverka maskinens funktion. Skadade delar måste repareras före användning. Många olyckor orsakas av dåligt skötta elverktyg. Använd elverktyg, tillbehör, bits m.m i enlighet med dessa anvisningar och på det sätt som det är avsett för, med hänsyn till arbetsförhållandena och det arbete som skall utföras. Användning av elverktyget på ett icke avsett vis kan resultera i en farlig risksituation. Håll maskinen stadigt när du kör. Montering och demontering av Slide-In batter 1. Stäng alltid av maskinen innan demontering eller montering av batteri. 2. Vid demontering: tryck in knappen och drag maskinen bakåt enligt bild. 3. Vid montering: Se till att maskinens skenor och batteriets spår är i linje. Skjut därefter batteriet på plats. 4. Tvinga aldrig dit batteriet. Om det går tungt att skjuta det på plats, så är det felmonterat. Laddning av batteri. 1. Anslut laddaren till vägguttaget. 2. Skjut på batteriet i pilarnas riktning som syns ovanpå laddaren. 3. Tryck batteriet på plats, försäkra dig om att den röda LED tänds och lyser med fast sken. Batteriet startar nu en laddningscykel. 4. När laddningscykeln är klar skiftas det från rött till grönt sken. Batteriet är nu klart att användas. 5. Ditt nya batteri är nu laddat. Det måste laddas innan det används första gången. 6. Använd alltid matchande batterier och laddare. När korrekt batteri och laddare används tänds den röda lampan och laddningen startar. 7. När du laddar ett nytt batteri eller ett batteri som inte använts under en lång tid så kan det bli så att det inte blir fulladdat. Detta är normalt och inte ett problem. Ladda ur batteriet helt och återladda några gånger så kommer det att ha full kapacitet igen. 8. Tag bort kontakten från vägguttaget efter avslutad laddning. 9. Tag bort det laddade batteriet från laddaren vid förvaring.

7 LED Indikatorfunktion Batteriet har en Kontroll knapp och 4 stycken gröna LED för indikering av återstående batterikapacitet och överhettningsvarning. Grön LED lyser 3 sekunder när Kontroll knappen trycks in. LED Indikering av återstående kapacitet Batteristatus LED 1 (grön) 0%- 25% LED 1, 2 (grön) 26%-50% LED 1, 2, 3 (grön) 51%-75% LED 1, 2, 3, 4 (grön) 76%-100% LED 1 Blinkar (0.25 Sek/grön) Helt urladdat LED 1, 2, 3, 4 Blinkar (0.5 Sek/ grön) Överhettning LED funktion på laddaren 1. Power On (Grön LED blinkar sakta) 2. Låg batteriladdning (Röd LED lyser med fast sken) 3. Batteri laddat till 80% (Grön LED blinkar snabbt) 4. Batteri laddat till 100% (Grön LED lyser med fast sken) 5. Batteri temperaturen är för varm eller kall (Röd LED blinkar sakta) 6. Felaktigt Batteri (Röd och Grön LED lyser med fast sken) VARNING 1. Laddaren får bara anslutas till ett V a.c vägguttag. 2. Om batteriet är för varmt eller kallt laddas inte batteriet I snabbladdaren. Detta visas genom att den röda LED på laddaren blinkar. När batteriet återgår till en temperatur mellan 0 C och 50 C startar laddningen automatiskt. 3. Om både röd och grön LED lyser med fast sken är batteriet felaktigt eller av fel modell som inte passar i laddaren. Kontakta din leverantör. 4. Ladda inte batteriet vid regn, snö eller om omggivningstemperaturen är väldigt hög. 5. Ladda inte batteriet om omggivningstemperaturen är lägre än 0 C eller över 40 C. 6. När ett batteri som skall laddas har en temperatur under 0 C, skall det värmas upp i rumstemperatur i en timme, innan laddning startas.ett kallt batteri tar inte emot laddning. 7. Tag bort kontakten från vägguttaget när laddningen är avslutad. 8. Laddaren måste svalna minst en timme efter 3 gångers kontinuerlig laddning 9. Använd inte Elverk som strömförsörjare till laddaren.

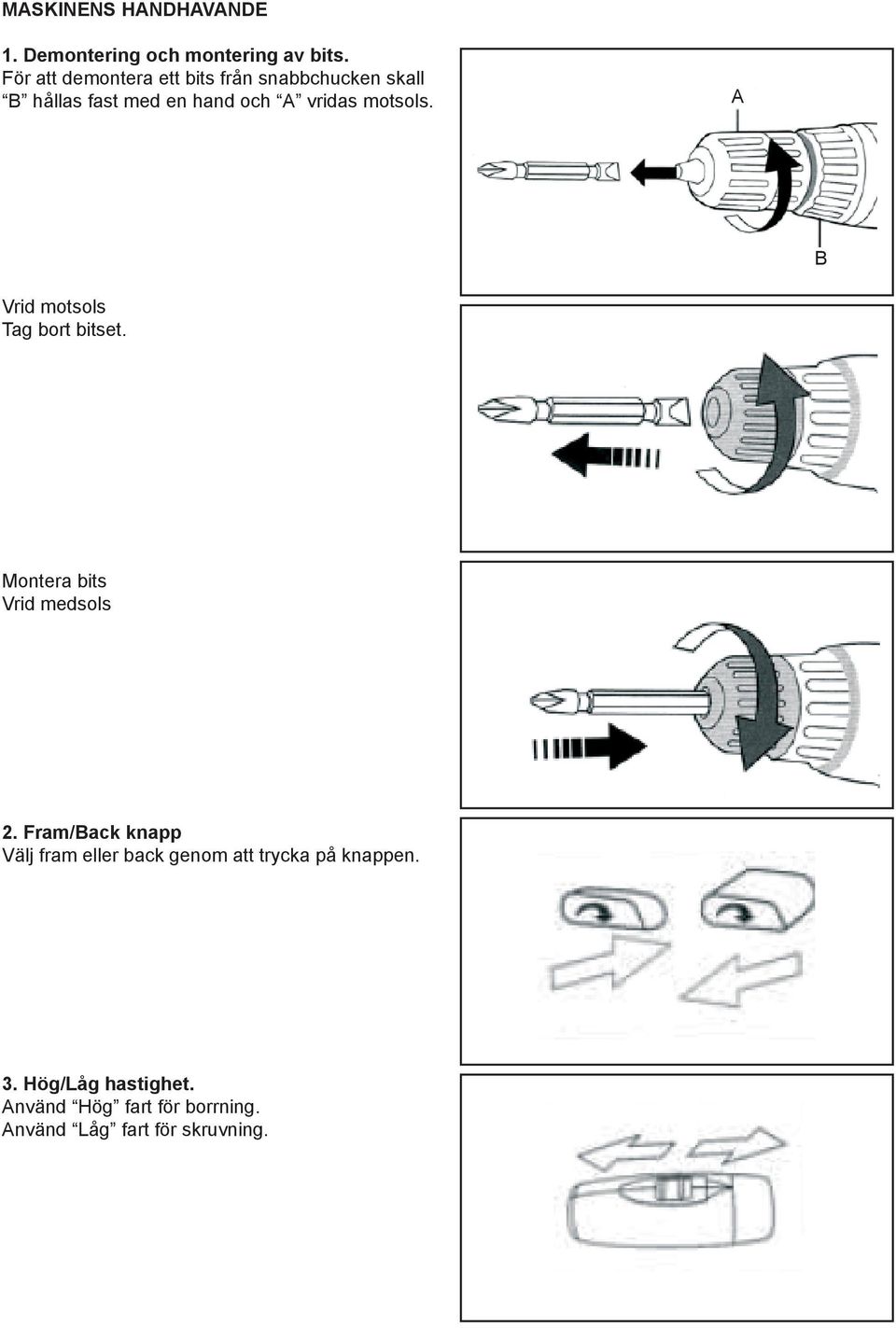

8 Maskinens Handhavande 1. Demontering och montering av bits. För att demontera ett bits från snabbchucken skall B hållas fast med en hand och A vridas motsols. A B Vrid motsols Tag bort bitset. Montera bits Vrid medsols 2. Fram/Back knapp Välj fram eller back genom att trycka på knappen. 3. Hög/Låg hastighet. Använd Hög fart för borrning. Använd Låg fart för skruvning.

9 4. Val av moment. Vrid justeringsringen tills någon av de 17 olika åtdragningsmomenten passar aktuell applikation. Vrid momentringen till symbolen för maximalt moment vid borrning. Observera! Se alltid till att maskinen är avstängd och att batteriet är demonterat innan någon service eller reparation får ske. För att säkerställa produktens säkerhet och funktion skall alltid service och reparation utföras av auktoriserat service center. 5. Byte av kolborste Byt till ny kolborste när motorn inte roterar och kolen är utslitna. (Byt motor när kolen har bytts 2-3 gånger). Utbyte sker enligt följande: Använd ett torx T10 bits för att lossa bakre kåpans skruvar. Drag bort kåpan för hand. Demontera kolborsten. Montera de nya kolborsten och bakre kåpan I omvänd ordning. Skruva fast den bakre kåpan med ett torx T10 bits.

10 6. Montering eller demontering av bältesklämma Montering av klämma: Använd Phillips eller spårbits och drag fast skruven medsols enligt bild. Demontering av klämma: Använd Phillips eller spårbits för att lossa skruven enligt bild. 7. Byte av snabbchuck Håll fast B och vrid A delen motsols tills chucken är fullt öppen. A B Lossa den vänstergängade skruven i botten på chucken.

11 Komponenter Hög/Låg fart Momentjustering Snabbchuck Strömbrytare Fram/Back Skruv Batteriknapp Klämma Batteri Laddare Teknisk specifikation Volt Varvtal obelastad Max åtdragningsmoment Momentinställning Chuck kapacitet Vikt Laddtid DC 18 Volt L: 0~340 v/min H: 0~1220 v/min 460 Kg-cm 45Nm/33ft-lb 17 st 13 mm 1,996 Kg (Batteri 0,65 kg) min. Automatisk avstängning

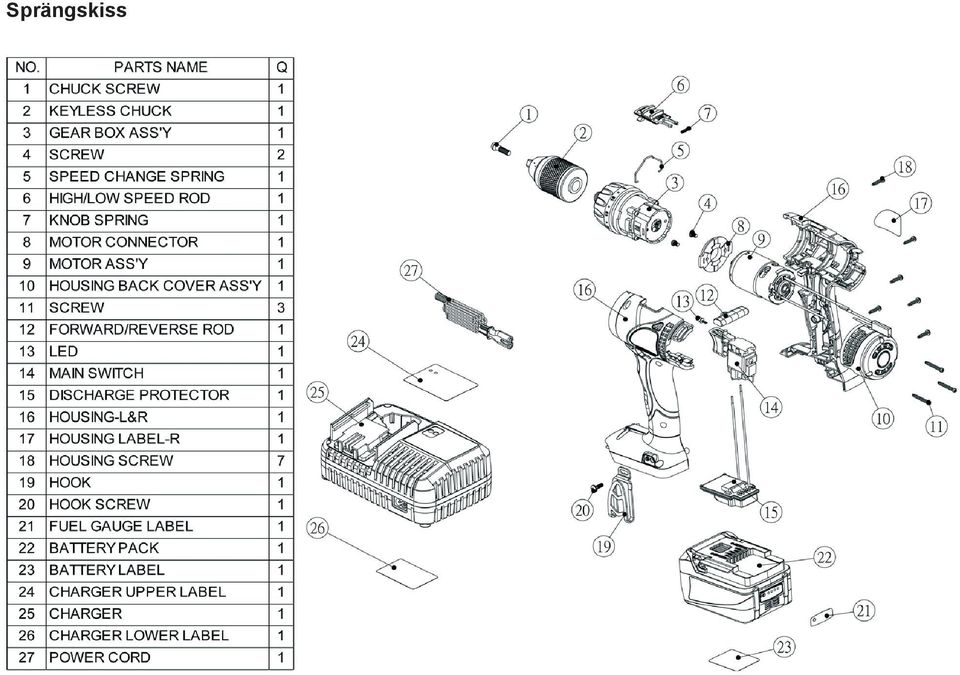

12 Sprängskiss

13 BRUKSANVISNING 18 V BATTERI BORRMASKIN/SKRUTREKKER

14 Takk for att du valgte et IDG-Tools produkt. Dette produktet er produsert etter IDG-Tools krav på kvalitet og pålitelighet. Ved riktig bruk kommer dette produktet og gi deg år av bekymringsfri bruk. Viktig: Les igjennom denne brukerhåndboken innen du begynner å bruke ditt produkt. Vær ekstra oppmerksom på avdelingen med sikkerhetsforeskrifter. SYMBOL: Dette varselsymbolet indikerer forsiktighet, varsel eller fare. Ignoreres disse varslene kan resultatet bli alvorlige skader på brukeren eller andre. For å redusere risikoen for skader ved brann, eksplosjon eller annet skal sikkerhetsforeskriftene alltid følges 1. SIKKERHETSINSTRUKSJONER For din personlige sikkerhet, les og forstå innen du tar i bruk dette produktet. Les og forstå alle anvisninger. Unnlatelse av å følge alle instruksjonene nedfor kan resultere i alvorlige personskader. SPAR DISSE INSTRUKSENE FOR FREMTIDIG REFERANSE. 1. Arbeidsområde Hold arbeidsområdet rent og godt opplyst. Uryddig og mørk arbeidsplass inviterer til ulykker. Bruk ikke elektroverktøyet i eksplosjonsfarlig miljø, som f.eks i nærheten av brannfarlige væsker, gasser eller støv. El-verktøy generere gnister som kan antenne støv eller røyk. Hold barn og andre personer vekk fra elektroverktøyet. Om du forstyrres av ubehørige personer kan du bli distrahert og miste kontrollen. 2. El-sikkerhet Utsett ikke elektriske verktøy for regn og fukt. Fukt som kommer inn i et elverktøy øker risikoen for elektriske støt. 3. Personlig sikkerhet Vær oppmerksom, kontroller hva du gjør og bruk sunn fornuft når du bruker elverktøyet. Bruk ikke elverktøyet når du er trøtt eller påvirket av narkotiske stoffer, alkohol eller medisiner. Et øyeblikk av uoppmerksomhet ved arbeide med elverktøy kan føre til alvorlige personskader. Bruk sikkerhetsutrustning. Bruk alltid øyebeskyttelse. Sikkerhetsutstyr slik som ansiktsvisir, sklisikre vernesko, vernehjelm, varmebeskyttelse må være tilgjengelig og brukes i aktuelle situasjoner for å unnvike personskader. Kle deg ordentlig. Bær ikke løst hengende klær eller smykker. Hold hår, klær og handsker vekk fra rørlige deler. Løst hengende klær, smykker eller langt hår kan feste i rørlige deler. Unnvik utilsiktet igangsetting. Kontroller at strømbryteren är i OFF-posisjon innen du monterer inn batteriet Å bære elverktøyet med fingeren på On-Off knappen økar risikoen for ulykker. Ikke overvurder din evne. Hold elverktøyet hardt og stå stadig hele tiden under arbeide. Dette muliggjør bedre kontroll av verktøyet i uventede situasjoner. 4. Li-ionbatteri Bruk og vedlikehold Li-ion batteri kan lades til 100% selv om det ikke er helt tomt ved start av lading. (Li-ion batteri har ingen minneeffekt med unntak av nedenforstående) Minneeffekt: Ved førstegangs bruk eller om batteriet har vært uladet en lang tid skal batteriet lades fullt. Forsømmelse kan innebære at bare 70 ~ 80% av kapasiteten kan utnyttes. Kontroller at strømbryteren er i Off posisjon innen du setter inn batteriet. Å sette batteriet i elverktøy med strømbryteren i On posisjon inviterer til ulykker. Bruk elverktøyet med originale batterier. Bruk av andre fabrikat kan medføre risiko for personskader og brann. Sørg for at utsiden av batteriet og bakplaten er ren. Kraftig nedsmusset batteri kan forårsake brann, eksplosjon. La elverktøyet avkjøle i 10 minutter innen du bytter til et nytt batteri hvis du har kjørt batteriet helt tom for strøm. Varme fører til skader på verktøy og batteri. Ikke demonter batteriet og beskytt det mot støt. Kortslutning kan oppstå og forårsake brann og eksplosjon.

15 5. Lader Ikke koble batteriladeren til transformatorer som DC lader eller kjøretøy generatorer. Kan forårsake feil og brann. Denne laderen er utformet for å stoppe lading av batteriet i kulde under 0 C. Lad batteriet i omgivelser med temperatur - 0 C ~ 40 C. Unnvik tette rom ved lading, sørg for at plassen er godt ventilert. Laderen får ikke dekkes til av f.eks stoff eller kluter under lading på grunn av risiko for brann. Laderen får ikke demonteres av ufaglært person på grunn av risiko for personskade og brann. Din batterilader skal repareres av et autorisert verksted. Kontroller at vegguttaket og laderen har samme spenning og stemmer overens. Ikke bruk skadet lader. Risiko for elektriske støt. Oppbevar batteriladeren på en tørr og frostfri plass. Vann i batteriladeren kan forårsake feilaktig funksjon og elektriske støter. Ikke bær ladderen i elkabelen og dra ikke ut veggkontakten med hjelp av elkabelen. Beskytt fra varme, vann og skarpe kanter. Ellers finnes det risiko for kortslutning. Koble fra laderen umiddelbart om den er skadet eller blir veldig varm, på grunn av brann og eksplosjonsrisiko ved fortsatt lading. Kontroller at ladderens feste til batteriet er rent. Urenheter kan forårsak elektriske støter. Ikke lad og ikke bruke batteriladeren i nærheten av brennbart underlag eller omgivelser. Risiko finnes for brann ettersom laderen varmes opp under lading.

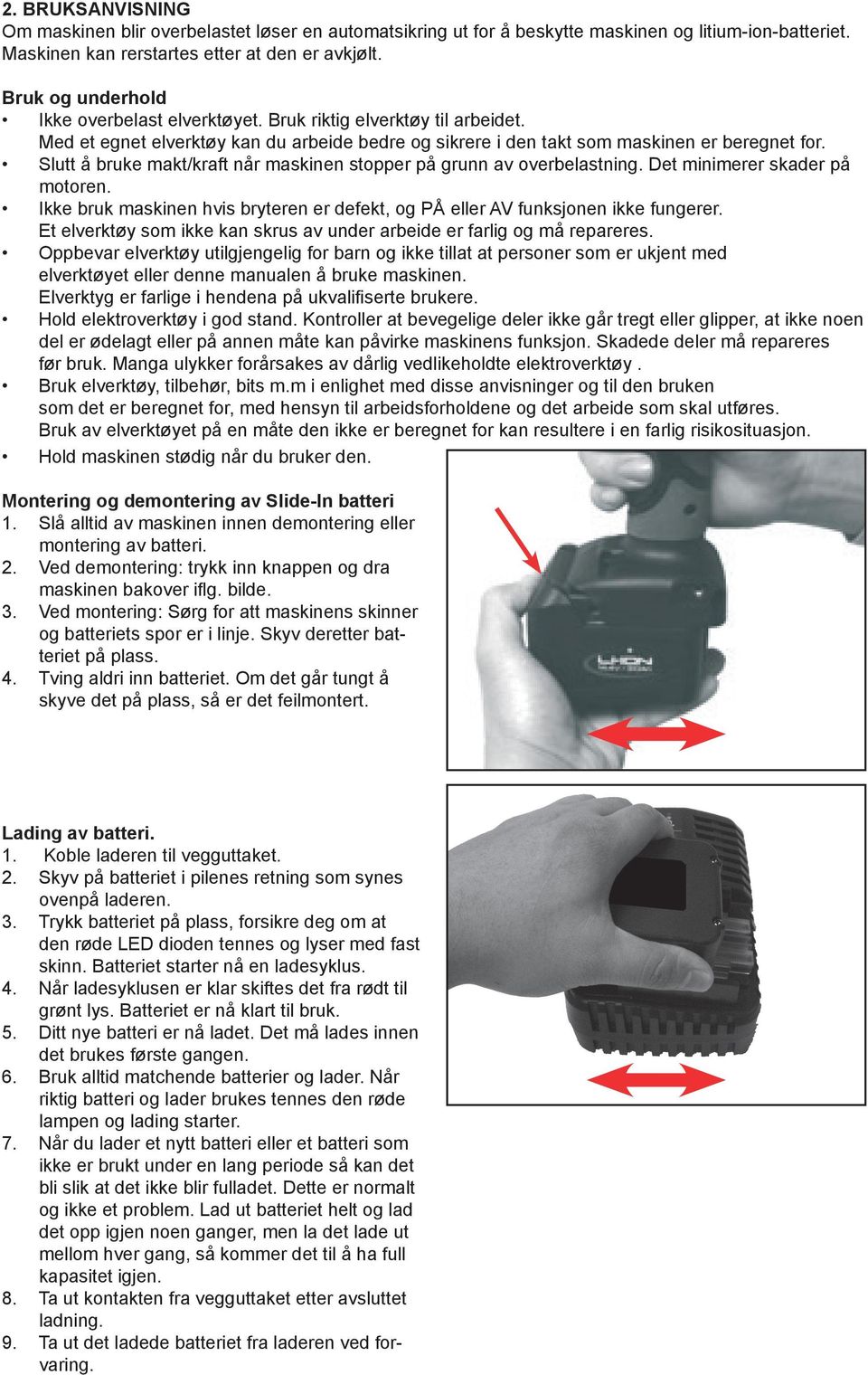

16 2. BRUKSANVISNING Om maskinen blir overbelastet løser en automatsikring ut for å beskytte maskinen og litium-ion-batteriet. Maskinen kan rerstartes etter at den er avkjølt. Bruk og underhold Ikke overbelast elverktøyet. Bruk riktig elverktøy til arbeidet. Med et egnet elverktøy kan du arbeide bedre og sikrere i den takt som maskinen er beregnet for. Slutt å bruke makt/kraft når maskinen stopper på grunn av overbelastning. Det minimerer skader på motoren. Ikke bruk maskinen hvis bryteren er defekt, og PÅ eller AV funksjonen ikke fungerer. Et elverktøy som ikke kan skrus av under arbeide er farlig og må repareres. Oppbevar elverktøy utilgjengelig for barn og ikke tillat at personer som er ukjent med elverktøyet eller denne manualen å bruke maskinen. Elverktyg er farlige i hendena på ukvalifiserte brukere. Hold elektroverktøy i god stand. Kontroller at bevegelige deler ikke går tregt eller glipper, at ikke noen del er ødelagt eller på annen måte kan påvirke maskinens funksjon. Skadede deler må repareres før bruk. Manga ulykker forårsakes av dårlig vedlikeholdte elektroverktøy. Bruk elverktøy, tilbehør, bits m.m i enlighet med disse anvisninger og til den bruken som det er beregnet for, med hensyn til arbeidsforholdene og det arbeide som skal utføres. Bruk av elverktøyet på en måte den ikke er beregnet for kan resultere i en farlig risikosituasjon. Hold maskinen stødig når du bruker den. Montering og demontering av Slide-In batteri 1. Slå alltid av maskinen innen demontering eller montering av batteri. 2. Ved demontering: trykk inn knappen og dra maskinen bakover iflg. bilde. 3. Ved montering: Sørg for att maskinens skinner og batteriets spor er i linje. Skyv deretter batteriet på plass. 4. Tving aldri inn batteriet. Om det går tungt å skyve det på plass, så er det feilmontert. Lading av batteri. 1. Koble laderen til vegguttaket. 2. Skyv på batteriet i pilenes retning som synes ovenpå laderen. 3. Trykk batteriet på plass, forsikre deg om at den røde LED dioden tennes og lyser med fast skinn. Batteriet starter nå en ladesyklus. 4. Når ladesyklusen er klar skiftes det fra rødt til grønt lys. Batteriet er nå klart til bruk. 5. Ditt nye batteri er nå ladet. Det må lades innen det brukes første gangen. 6. Bruk alltid matchende batterier og lader. Når riktig batteri og lader brukes tennes den røde lampen og lading starter. 7. Når du lader et nytt batteri eller et batteri som ikke er brukt under en lang periode så kan det bli slik at det ikke blir fulladet. Dette er normalt og ikke et problem. Lad ut batteriet helt og lad det opp igjen noen ganger, men la det lade ut mellom hver gang, så kommer det til å ha full kapasitet igjen. 8. Ta ut kontakten fra vegguttaket etter avsluttet ladning. 9. Ta ut det ladede batteriet fra laderen ved forvaring.

17 LED Indikatorfunksjon Batteriet har en Kontroll knapp og 4 stykk grønne LED lys for indikering av gjenstående batterikapasitet og fare for overopphetning. Grønn LED lampe lyser 3 sekunder når Kontroll knappen trykkes inn. LED Indikering av gjenstående kapasitet Batteristatus LED 1 (grønn) 0%- 25% LED 1, 2 (grønn) 26%-50% LED 1, 2, 3 (grønn) 51%-75% LED 1, 2, 3, 4 (grønn) 76%-100% LED 1 Blinker (0.25 Sek/grønn) Helt utladet LED 1, 2, 3, 4 Blinker (0.5 Sek/ grønn) Overoppheting LED funktion på laddaren 1. Power On (Grønn LED blinker sakte) 2. Lav batterilading (Rød LED lyser med fast skinn) 3. Batteri ladet til 80% (Grønn LED blinker raskt) 4. Batteri ladet til 100% (Grønn LED lyser med fast skinn) 5. Batteri temperaturen er for varm eller kald (Rød LED blinker sakte) 6. Feilaktig Batteri (Rød og Grønn LED lyser med fast skinn) ADVARSEL 1. Laderen får kun tilkobles til et V a.c vegguttak. 2. Om batteriet er for varmt eller kaldt lades ikke batteriet I hurtigladeren. Dette vises gjennom at det røde LED lyset på laderen blinker. Når batteriet returnerer til en temperatur mellom 0 C og 50 C starter lading automatisk. 3. Om både rød og grønn LED lampe lyser med fast skinn er batteriet feilaktig eller av feil modell som ikke passer i laderen. Kontakt din leverandør. 4. Ikke lad batteriet ved regn, snø eller om omgivelsestemperaturen er veldig høy. 5. Ikke lad batteriet om omgivelsestemperaturen er lavere enn 0 C eller over 40 C. 6. Når ett batteri som skal lades har en temperatur under 0 C, skal det varmes opp i romtemperatur i en time, innen ladning startes. Et kaldt batteri tar ikke imot ladning. 7. Ta ut kontakten fra vegguttaket når ladningen er avsluttet. 8. Laderen må avkjøle minst en time etter kontinuerlig ladning 3 ganger 9. Ikke bruk Aggregat som strømforsyning til laderen.

18 BRUK AV Maskinen 1. Demontering og montering av bits. For å demontere en bits fra hurtigchucken skal B holdes fast med en hånd og A vris moturs. A B Vri moturs Ta ut bitsen. Montere bits Vri medurs 2. Fram/Tilbake knapp Velg fram eller revers gjennom å trykke på knappen. 3. Høy/Lav hastighet. Bruk Høy fart for boring. Bruk Lav fart for skruing.

19 4. Valg av moment. Vri justeringsringen før noen av de 17 ulike tiltrekkingsmomentene passer aktuell applikasjon. Vri momentringen til symbolet for maksimalt moment ved boring. Observer! Kontroller alltid at maskinen er avstengt og at batteriet er demontert innen noe service eller reparasjon får skje. For å sikre produktsikkerhet og funksjon skal alltid service og reparasjon utføres av et autorisert servicesenter. 5. Skifte av kullbørster Skift til nye kullbørster når motoren ikke roterer og kullene er utslitte (skift motor når kullene er skiftet 2-3 ganger). Utskiftning skjer iflg. følgende: Bruk en torx T10 bits for å løsne det bakre dekselets skruer. Dra vekk dekselet for hånd. Demonter kullbørsten. Monter de nye kullbørstene og det bakre dekselet I omvendt rekkefølge. Skru fast det bakre dekselet med et torx T10 bits.

20 6. Montering eller demontering av belteclips Montering av clips: Bruk Phillips eller en sporbits og trekk fast skruen medurs iflg. bilde. Demontering av clips: Bruk Phillips eller en sporbits for å løsne skruen iflg. bilde. 7. Skifte av hurtigchuck Hold fast B og vri A delen moturs til chucken er helt åpen. A B Løsne den venstregjengede skruen i bunnen på chucken.

21 Komponenter Høy/Lav Fart Momentjustering Hurtigchuck Strømbryter Switch Retningsvelger Skrue Batterifrigjøring Klemme Batteri Lader Teknisk spesifikajon Volt Turtall ubelastet Maks tiltrekkingsmoment Momentinnstilling Chuck kapasitet Vekt Ladetid DC 18 Volt L: 0~340 omdr/min H: 0~1220 omdr/min 460 Kg-cm 45Nm/33ft-lb 17 st 13 mm 1,996 Kg (Batteri 0,65 kg) min. Automatisk avstengning

22 Sprengskisse

23 KÄYTTÖOHJE 18 V Akkuporakone/-ruuvinväännin

24 Kiitos, että valitsitte IDG-Tools tuotteen. Tuote on valmistettu IDG-Tools:in laatuvaatimusten mukaisesti laadukkaaksi ja luotettavaksi. Oikein käytettynä tuote toimii moitteettomasti pitkään. Tärkeää: Lue käyttöopas huolellisesti ennen tuotteen käyttöönottoa. Turvallisuusohjeisiin on kiinnitettävä erityistä huomiota. Varoitusmerkkien avulla halutaan lisätä lukijan huomiota mahdolllisista vaaroista. Varoitusmerkin tarkoitus pitää ymmärtää. Varoitukset itsessään eivät poista vaaratilanteita, vaan niiden välttämiseksi saa käyttää maalaisjärkeä. VAROITUS: Tämä varoitusmerkki tarkoittaa yleistä varovaisuutta, vaaraa tai varoitusta. Ellei varoitusta huomioda, käyttäjä voi loukkaantua vakavasti tai aiheuttaa muille vakavia vammoja. Varoitusten noudattaminen ehkäisee loukkaantumisia, tulipaloja sekä sähköiskuja. 1. TURVALLISUUSOHJEET Lue loukkaantumisen välttämiseksi seuraavat käyttöohjeet ennen käyttöönottoa. Noudata näitä perusturvallisuusohjeita välttyäksesi sähköiskuilta, henkilövahingoilta ja tulipalolta. Säilytä käyttöohjeet huolellisesti tulevaisuutta varten. 1. Työskentelyalue Pidä työpaikka järjestyksessä ja valaistuna. Epäsiisti ja huonosti valaistu työpaikka lisää tapaturmariskiä. Älä käytä sähkötyökaluja, jos lähistöllä on helposti syttyviä kaasuja, pölyä tai nesteitä. Sähkökoneet kipinöivät aina ja voivat sytyttää kaasun tai pölyn. Pidä lapset ja muut asiattomat loitolla. Asiattomien henkilöiden läsnäolo voi häiritä tarkkaavaisuuttasi. 2. Sähköturvallisuus. Älä altista sähkötyökaluja sateelle tai kosteudelle. Kosteus tai vesi voivat aiheuttaa sähköiskun. 3. Henkilökohtainen turvallisuus. Käytä maalaisjärkeä kun työskentelet sähkötyökalujen kanssa. Älä käytä sähkötyökaluja jos olet väsynyt, alkoholin/lääkkeiden vaikutuksen alainen. Pienikin epähuomio sähkötyökalujen kanssa voi aiheuttaa vakavan vamman. Käytä aina suojavarusteita, suojalaseja/visiiriä, turvakenkiä ja kypärää. Sopivien ensiapuvälineiden tulee olla lähettyvillä tapaturmien varalta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja hanskat poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua pyöriviin osiin. Vältä laitteen tahatonta käynnistämistä. Varmista, että katkaisija on OFF-asennossa, ennen kuin asennat akun. Sähkötyökalun kantaminen sormi katkaisijan päällä, lisää onnettomuuden vaaraa. Älä yliarvio voimiasi/taitojasi. Pidä työkalusta tukevasti kiinni ja seiso tukevalla alustalla. Tämä mahdollistaa paremman työkalun käytön/kontrollin yllättävissä tilanteissa. 4. Li-ion akun käyttö ja huolto. Li-ion akku voidaan ladata 100% täyteen vaikka se ei olisi täysin tyhjä. (Li-ion akuissa ei ole niin sanottua muistia lukuunottamatta seuraavaa): Ennen ensimmäistä käyttöä, tai jos akku on ollut pitkään lataamatta, tulee akku ladata täyteen.tämän laiminlyönti saattaa johtaa siihen, että vain % akun tehosta on käytettävissä. Varmista, että katkaisija on OFF-asennossa ennen akun asennusta. Akun asentaminen sähkökoneeseen katkaisija ON-asennossa lisää onnettomuuden vaaraa. Käytä koneessa vain alkuperäisiä akkuja. Muiden akkujen käyttö voi aiheuttaa vahinkoa tai palovaaran. Tarkista että akun ulkopinta ja kontaktipinnat ovat puhtaat. Likainen akku voi aiheuttaa tulipalon tai räjähdyksen. Jos olet käyttänyt akun aivan tyhjäksi, anna lämpimän koneen jäähtyä noin 10 min ennen kuin vaihdat akun. Lämpö voi vaurioittaa työkalua ja akkua.

25 Älä avaa akkua, vältä sen kolhimista. Iskuista voi seurata oikosulku joka johtaa räjähdykseen ja tulipaloon 5. Laturi Akkulaturia ei saa yhdistää muuntimiin esim. autongeneraattoriin tai DC-laturiin. Akku voi vioittua ja aiheuttaa tulipalon. Laturi on suunniteltu niin että se pysäyttää latauksen jos lämpötila on alle 0. Lataa akkuja lämpötiloissa Älä lataa akkuja umpinaisessa tilassa, tarkista että paikka on hyvin tuuletettu. Tulipalovaaran takia laturia ei saa latauksen aikana peittää esim. suojakankaalla. Henkilöriski- ja palovaara takia laturin saa avata vain henkilö, jolla on siihen pätevyys. Laturi tulee huoltaa valtuutetussa huoltoliikkeessä. Tarkista, että seinäpistokkeessa ja laturissa on sama jännite. Älä käytä viottunutta laturia, sähköiskun vaara. Säilytä laturia kuivassa paikassa, jossa lämpötila on vähintään +10 C. Vesi laturissa voi vioittaa laitetta tai aiheuttaa sähköiskun. Älä kanna laturia johdosta äläkä irrota sitä pistokkeesta johdosta vetämällä. Suojattava lämmöltä, vedeltä ja teräviltä kulmilta. Oikosulkuvaara. Irrota laturi heti verkkovirrasta jos se kuumenee liikaa tai on vioittunut, sillä jos lataaminen jatkuu on vaarana räjähdys ja tulipalo. Tarkista, että laturin sekä akun kontaktipinnat ovat puhtaat. Epäpuhtaudet voivat aiheuttaa sähköiskun. Älä lataa tai käytä laturia tilassa, jossa on herkästi syttyviä aineita. Koska laturi aina hieman lämpenee ladattaessa, voi se aiheuttaa räjähdyksen tai tulipalon.

26 2. Käyttöohjeet Jos konetta ylirasitetaan automaattisulake suojaa koneetta ja Li-ion akkua katkaisemalla virran koneesta. Kone voidaan käynnistää uudelleen kun se on jäähtynyt. Käyttö ja huolto. Älä ylirasita konetta. Käytä kuhunkin työhön oikeinmitoitettua konetta Oikean kokoisella koneella voit työskennella tehokkaammin. Keskeytä koneen käyttö jos se pysähtyy ylirasituksen vuoksi, toimenpide säästää moottoria. Älä käytä konetta jos sen katkaisija on vioittunut tai se on rikki. Kone jota ei voi pysäyttää on vaarallinen ja se täytyy huoltaa. Säilytä kone lasten ulottumattomissa. Kone on vaarallinen henkilöille, jotka eivät ole tutustuneet käyttöhjeisiin eivätkä osaa konetta käyttää. Huolehdi koneen kunnosta. Tarkista liikkuvat osat. Rikkoutuneet osat on vaihdettava heti. Useat onnettomuudet johtuvat huonosti hoidetuista koneista. Käytä työkaluja ja tarvikkeita niiden ohjeiden mukaan. Sähkökoneen virheellinen käyttö voi aiheuttaa loukkaantumisvaaran. Pidä koneesta kiinni tukevalla otteella kun käytät sitä. Akun asentaminen ja irrottaminen 1. Sammuta laite aina ennen akun asentamista tai irrottamista. 2. Irrotettaessa akkua, paina akussa olevaa painiketta ja vedä laitetta kuvan osoittamaan suuntaan. 3. Akkua asennettaessa, liu uta laite akun liuku-uria pitkin ja paina akku paikoilleen. 4. Älä käytä voimaa kun asetat akkua laitteeseen. Jos akku ei liu u helposti, sitä ei ole laitettu oikein liuku-urille. Akun lataaminen 1. Kytke laturin virtajohto pistokkeeseen. 2. Liu uta akku laturiin, laturissa olevan nuolen suuntaisesti. 3. Paina akku paikoilleen ja varmista, että punainen merkkivalo syttyy. Akku alkaa nyt latautua. Paina akku paikoilleen ja varmista, että punainen merkkivalo syttyy. Akku alkaa nyt latautua. 4. Kun akku on latautunut, merkkivalo muuttuu vihreäksi. Akku on nyt käyttövalmis. 5. Uusi akku ei ole ladattu. Lataa se ennen käyttöä. 6. Käytä aina akkuja ja latureita, jotka sopivat yhteen. Kun oikeanlaista akkua ja laturia käytetään punainen valo syttyy ja akku alkaa latautua. 7. Uusi tai vähän käytetty akku voi olla hankala ladata aivan täyteen. Tämä on normaalia ja latautuminen tulee normaaliksi muutaman käyttö- ja latauskerran jälkeen. 8. Latauksen jälkeen pitää laturin virtajohto irrottaa pistokkeesta. 9. Poista ladattu akku laturista säilytyksen ajaksi.

27 LED merkkivalo Akussa on SW/Kontroll painike ja 4 vihreää LEDvaloa, jotka ilmoittavat kuinka paljon akussa on virtaa jäljellä sekä akun ylikuumentumisen. Vihreä LED valo loistaa 3 sekuntia kun SW/Kontroll - nappia painetaan. LED merkkivalo Akun jäljellä oleva kapasiteetti LED 1 (vihreä) 0%- 25% LED 1, 2 (vihreä) 26%-50% LED 1, 2, 3 (vihreä) 51%-75% LED 1, 2, 3, 4 (vihreä) 76%-100% LED 1 vilkkuu (0.25 Sek/vihreä) Täysin tyhjentynyt LED 1, 2, 3, 4 vilkkuu (0.5 Sek/ vihreä) Akku ylikuumentunut 2 Laturin LED merkkivalo 1. Virta päällä (vihreä valo vilkkuu hitaasti) 2. Akku vähissä (punainen valo palaa yhtäjaksoisesti) 3. Akku 80% latautunut (vihreä valo vilkkuu nopeasti) 4. Akku 100% latautunut (vihreä valo palaa yhtäjaksoisesti) 5. Akku on liian lämmin tai kylmä (punainen valo vilkkuu hitaasti) 6. Akun toimintahäiriö (punainen ja vihreä valo palavat yhtäjaksoisesti) VAROITUS 1. Laturi voidaan kytkeä vain V vaihtovirta pistorasiaan. 2. Jos akku on liian kuuma tai kylmä, laturi ei lataa akkua ja punainen merkkivalo vilkkuu. Laturi aloittaa automaattisesti lataamaan akkua, kun akun lämpötilaa palaa 0 C 50 C välille. 3. Jos molemmat punainen ja vihreä merkkivalo palavat, akku on viallinen tai väärän mallinen joka ei sovi laturiin. Ota yhteys laitteen myyjään. 4. Älä lataa akkua sateessa, lumessa tai korkeassa lämpötilassa. 5. Älä lataa akkua, jos lämpötila on alle 0 C tai yli 40 C. 6. Pidä kylmää akkua (akun lämpötila alle 0 C) ainakin 1 tunti lämpimässä sisätilassa, ennen kuin aloitat lataamisen. Kylmä akku ei lataannu. 7. Latauksen loputtua ota sähköjohto irti pistokkeesta. 8. Anna laturin viilentyä ainakin tunnin ajan, jos olet ladannut yhtäjaksoisesti kolme akkua peräkkäin. 9. Älä käytä generaattoria akkujen lataamiseen.

28 Työkalun käyttö 1. Bitsin asennus tai irrotus Irrota bitsi pitämällä kiinni B :stä yhdellä kädellä ja kierrä toisella kädellä A :ta vastapäivään. A B Kierrä vastapäivään Irrota/Poista bitsi. Asenna bitsi Kierrä myötäpäivään 2. Eteen/Taakse nappi Valitse suunta eteen tai taakse painamalla suunnanvaihtonappia. 3. Korkeat/Matalat kierrokset. Poraus: Käytä Korkeat kierrokset. Ruuvaus: Käytä Matalat kierrokset.

29 4. Momentin valinta. Kierrä säätörengasta, kunnes löydät 17 eri vääntömomentista työhön sopivan. Kun poraat, kierrä säätörengas kohtaan, saavuttaaksesi suurimman mahdollisen vääntömomentin. Varoitus! Varmista, että kone on sammutettu ja akku irti koneesta ennen kuin huollat tai tarkistat konetta. Suosittelemme valtuutetun huoltoliikkeen käyttämistä, varmistaaksesi koneen ja itsesi turvallisuuden. 5. Hiiliparin vaihto Vaihda hiilet, kun moottori ei pyöri ja hiilet ovat loppuneet. (Vaihda uusi moottori kun hiilet on vaihdettu 2-3 kertaa). Vaihda hiilet seuraavalla tavalla: Käytä torx T10 bitsiä takakannen ruuvien avamiseen, irrota kansi käsin. Poista hiilet. Asenna uudet hiilet ja asenna kansi takaisin. Käytä apuna kuvia. Ruuvaa takakansi kiinni, käytä torx T10 bitsiä..

30 6. Vyökiinnityksen asennus ja irrotus Vyökiinnityksen asennus: Käytä Philips- tai urabitsiä ja kiinnitä ruuvi myötäpäivään kuvan mukaisesti. Vyökiinnityksen irrotus: Käytä Philips- tai urabitsiä ja irrota ruuvi vastapäivään kuvan mukaisesti. 7.Pikaistukan vaihto Pidä B :sta ja kierrä A :tä vastapäivään, kunnes istukka on täysin auki. A B Irrota vasenkierteinen ruuvi, joka on istukan pohjassa

31 Laitteen osat Matalat/Korkeat kierrokset Momentinsäätö Pikaistukka Katkaisija Switch Eteen/Taakse Ruuvi Akun irroitusnappi Vyökiinnitys Akku Laturi Teknisiä tietoja Voltti Kierrokset ilman kuormitusta Max Vääntömomentti Momentteja Istukka Paino Latausaika DC 18 Volt L: 0~340 v/min H: 0~1220 v/min 460 Kg-cm 45Nm/33ft-lb 17 kpl 13 mm 1,996 Kg (Akku 0,65 kg) min. Sulkeutuu automaattisesti

32 Räjäytyskuva

33 Instrukcja obsługi Bezprzewodowa wiertarko-wkrętarka

34 Dziękujemy za wybór produktu IDG Tools. Produkt ten został wyprodukowany dla IDG-Tools z zachowaniem standardów jakości i niezawodności. Używany prawidłowo gwarantuje wieloletnią niezawodność. Ważne Proszę przeczytać instrukcję obsługi przed użyciem produktu oraz zwrócić szczególną uwagę na warunki bezpieczeństwa. SYMBOL. Ten symbol ostrzega o zagrożeniach. Zignorowanie tych ostrzeżeń może spowodować poważne uszkodzenia ciała operatora lub innych osób. Aby zmniejszyć ryzyko uszkodzeń, pożaru, wybuchu należy zachować wszelkie środki ostrożności. 1. Zasady bezpieczeństwa Dla własnego bezpieczeństwa przed użyciem zapoznaj się z instrukcją nie zastosowanie się do wskazówek może doprowadzić do porażenia prądem, pożaru lub poważnych obrażeń. 1. Praca Utrzymuj miejsce pracy w czystości i dobrze oświetlone w przeciwnym wypadku stwarzasz zagrożenie. Nie należy używać urządzeń elektrycznych w miejscach zagrożonych wybuchem np. W obecności łatwopalnych cieczy, gazów lub płynów. Elektronarzędzia wytwarzają iskrzenie, które mogą podpalić tlen, pył inne opary. Trzymaj dzieci i inne osoby z dala od urządzeń. W nieuwadze może dojść do rozproszenia lub utracić kontrolę. 2. Bezpieczeństwo elektryczne Nie wystawiaj elektronarzędzi na działanie deszczu, chroń przed wilgocią. Zwiększa ryzyko porażenia prądem elektrycznym. 3. Bezpieczeństwo osobiste Bądź czujny, uważaj co robisz i używaj zdrowego rozsądku gdy operujesz narzędziem. Nie używaj go gdy jesteś zmęczony lub pod wpływem leków, alkoholu, narkotyków Chwila nieuwagi z elektronarzędziem może doprowadzić do poważnych obrażeń. Używaj sprzętu ochronnego. Zawsze należy nosić okulary ochronne oraz odzież ochronną taką jak antypoślizgowe obuwie, osłonę twarzy, kaski ochronne oraz osłony od wysokich temperatur stosowane w odpowiednich sytuacjach, aby uniknąć obrażeń. Ubierz się odpowiednio, nie noś luźnej odzieży ani biżuterii. Unikaj przebywania w pobliżu ruchomych części z rozpuszczonymi włosami, rękawicami i odzieżą by uniknąć wciągnięcia. Unikaj przypadkowego uruchomienia, upewnij się, czy przełącznik znajduje się w pozycji OFF/Wyłączone przed zainstalowaniem baterii. Przenoszenie narzędzia z palcem na przycisku On/Off zwiększa ryzyko wypadków. Nie należy przeceniać własnych możliwości. Trzymaj elektronarzędzie mocno i pewnie stój podczas wykonywania czynności. Umożliwia to lepszą kontrolę nad narzędziem w nieoczekiwanych sytuacjach. 4. Baterie Li-ion. Eksploatacja Baterie Li-ion może być ładowana do 100% tylko wtedy gdy nie jest w pełni rozładowana. Bateria Li-ion nie ma efektu pamięci z wyjątkiem poniższych. Efekt pamięci przed pierwszym użyciem lub po długotrwałym nieużywaniu należy w pełni naładować. W innym przypadku bateria będzie sprawna tylko w 70 ~ 80%. Upewnij się że przełącznik znajduje sie w pozycji wyłączonej przed włożeniem baterii, inaczej może dojść do wypadku. Należy stosować oryginalne baterie. Stosowanie innych marek spowoduje uszkodzenie urządzenia lub pożar. Upewnij sie że styki baterii są czyste, inaczej może to uszkodzić urządzenie lub wywołać pożar / wybuch. Po pełnym naładowaniu baterii odczekaj 10 min aż ochłonie zanim umieścisz w elektronarzędziu. Ciepło może uszkodzić elektronarzędzie lub baterię Nie wolno rozbierać akumulatora i należy chronić przed uszkodzeniem. Zwarcie może spowodować pożar lub wybuch.

35 5. Ładowarka Nie wolno podłączać ładowarki do transformatorów DC i ładowarek samochodowych. Spowoduje uszkodzenie / pożar. Ładowarka nie powinna być używana w temperaturach niższych od 0 C. Ładowanie powinno się odbywać w temperaturach - 0 C ~ 40 C w pomieszczeniach otwartych i dobrze wentylowanych. Nie nakrywaj ładowarki podczas ładowania, grozi pożarem. Nie otwieraj ładowarki sam, skontaktuj się z wykwalifikowaną osobą. Naprawy dokonuj w autoryzowanych warsztatach. Upewnij sie że gniazdo zasilania spełnia normy napięcia. Nie używaj uszkodzonej ładowarki. Grozi pożarem. Przechowuj ładowarkę w suchym miejscu i chroń przed mrozem. Wilgoć może spowodować uszkodzenie lub pożar. Nie przenoś ładowarki z przewód i nie wyciągaj za jego pomocą wtyczki z kontaktu. Chroń przewód przed ciepłem i ostrymi krawędziami. Może dojść do zwarcia. Odłącz\ ładowarkę natychmiast, jeżeli przewód jest uszkodzony ze względu na ryzyko pożaru / wybuchu.. Nie używać ładowarki w pobliżu łatwopalnych powierzchni i w pomieszczeniach o zwiększonym zapyleniu.

36 Sposób użycia Jeśli urządzenie jest przeciążone, wyłącza się w celu ochrony baterii litowo-jonowej. Po schłodzeniu wznów pracę. Użytkowanie i konserwacją Nie należy przeciążać urządzenia. Używaj odpowiednich narzędzi do danej pracy. Z odpowiednimi narzędziami pracuje sie sprawniej i bezpieczniej.. By uniknąć uszkodzenia silnika po przez przeciążenie, wstrzymaj pracę. Nie używać urządzenia gdy przycisk On/Off jest uszkodzony.. Stwarzasz niebezpieczeństwo dla siebie i innych., gdy urządzenie nie może zostać wyłączone. Włącznik musi zostać naprawiony. Używane narzędzia należy przechowywać w miejscu niedostępnym dla dzieci i nie dopuszczać osób nie znających się na obsłudze. Elektronarzędzia są niebezpieczne w rękach niewykwalifikowanych użytkowników. Utrzymuj narzędzia w dobrym stanie. Sprawdzaj czy nie ma poluzowanych, uszkodzonych części. Uszkodzone części należy wymienić. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi. Elektronarzędzia należy używać zgodnie z przeznaczeniem i według instrukcji obsługi. Korzystanie z urządzenia w inny sposób może spowodować niebezpieczną sytuację ryzyka. Podczas używania trzymaj je penie w dłoni. Montaż I demontaż przez przesunięcie baterii 1. Zawsze wyłączaj maszynę przed zmianą baterii. 2. Podczas wyciągania baterii naciśnij przycisk I przesuń maszynę do tyłu. Jak pokazano. 3. Podczas instalacji baterii upewnij się czy maszyna jest wyłączona I równo nasuń baterię na miejsce. 4. Nie wpychaj odwrotnie baterii. Czując iż bateria wsuwa się ciężko, sprawdź położenie. Ładowanie baterii 1. Podłącz ładowarkę do gniazda sieciowego. 2. Wsuń baterię w gniazdo ładowarki zwracając szczególną uwagę na biegunowość. 3. Upewnij się że po włożeniu zapaliła się czerwona dioda. Rozpoczął się cykl ładowania. 4. Po zakończeniu ładowania dioda zmieni się z czerwonego na zielone. Bateria jest gotowa do użytku. 5. Jeżeli bateria jest nowa, nie jest naładowana. Trzeba ją naładować. 6. Podczas ładowania nowej lub dawno nie używanej baterii okaże się że nie jest w pełni naładowana należy ponownie umieścić baterię w ładowarce i naładować jeszcze raz. Jest to normalne i nie jest problemem. 7. Po naładowani wyciągnij wtyczkę z gniazda zasilania. 8. Podczas przechowywania usuń naładowaną baterię z ładowarki.

37 Diody LED Bateria posiada przycisk kontrolny i cztery ikonki z diodami LED sygnalizujące naładowanie akumulatora i ostrzeżenia. Po naciśnięciu przycisku kontrolnego diody świecą przez 3s. Wskaźnik LED o pozostałej pojemności Status baterii LED 1 (zielona) 0%- 25% LED 1, 2 (zielona) 26%-50% LED 1, 2, 3 (zielona) 51%-75% LED 1, 2, 3, 4 (zielona) 76%-100% LED 1 Miga (0.25 s/zielona) Całkowicie rozładowana LED 1, 2, 3, 4 Miga (0.5 s/ zielona) Przegrzanie Oznaczenia LED na ładowarce 1. Power On (Zielona LED miga pomału) 2. Niski poziom naładowania baterii (Czerwona LED świeci cały czas) 3. Bateria naładowana w 80% (Zielona LED miga szybko) 4. Bateria naładowana 100% (Zielona LED świeci cały czas) 5. Bateria jest przegrzana lub jest za zimna (Czerwona LED miga pomału) 6. Problem z baterią (Czerwona i zielona LED świeci cały czas) Ważne informacje 1. Napięcie sieciowe dla ładowarki to V 2. Jeżeli akumulator jest nadmiernie rozgrzany lub zimny, bateria nie naładuje się. Jest to sygnalizowane przez migającą czerwoną diodę. Gdy akumulator osiągnie temperaturę pomiędzy 0 C a 50 C ładowanie rozpocznie się automatycznie. 3. Jeżeli dwie diody LED zielona i czerwona świecą nieustannie oznacza to że akumulator jest uszkodzony lub jest nieodpowiednim modelem i nie mieści się. Skontaktuj się z dostawcą. 4. Nie należy ładować akumulatora gdy warunki są niesprzyjające, pada deszcz i śnieg, jest duża wilgotność lub temperatura jest zbyt wysoka oraz gdy temperatura jest wyższa niż 40 C i niższa niż 0 C. Jeżeli już musisz naładować baterię w temperaturze niższej niż 0 C postaraj się o podgrzanie w temperaturze pokojowej co najmniej przez godzinę. 5. Po zakończeniu ładowania wyciągnij wtyczkę z kontaktu. 6. Ładowarka powinna odpocząć po trzykrotnym ciągły ładowaniu, przynajmniej jedną godzinę. 7. Nie należy używać prostownika jako zasilacza ładowarki.

38 Zasada działania maszyny 1. Montowanie i demontowanie końcówek. Przytrzymaj mocno w miejscu oznaczonym /B/ i przekręć uchwyt by zwolnić zacisk oznaczony /A/ co pozwala na wymianę końcówki A B Wyciągnij końcówkę Umieść nową końcówkę I dokręć w przeciwnym kierunku uchwyt. 2. Przełącznik zmieniający kierunek obrotów Wybierz kierunek wciskając lub wyciskając przycisk. 3. Przełącznik wolnych I szybkich obrotów. Wybierz tryb szybki do wiercenia. Wybierz tryb wolny do wkręcania.

39 4. Wybierz siłę regulując sprzęgłem. Masz do wyboru 17 pozycji. Wiertarko / wkrętarki: Wybierz symbol oznaczony by zablokować i ustawić maksymalny moment w celu wiercenia. Zwróć uwagę! Przed dokonywaniem jakichkolwiek napraw odłącz baterię I ustaw włącznik w pozycji wyłączonej. Wszelkich napraw dokonuj tylko w autoryzowanych punktach napraw. 5. Wymiana szczotek Wymień szczotki na nowe jeżeli wirnik nie obraca się lub szczotki są zużyte (Po 2-3 wymianach szczotek należy dokonać wymiany wirnika). Kolejność jest następująca: Użyj końcówki Torx T10 by odkręcić śruby w tylnej pokrywie. Ściągnij pokrywę. Wyciągnij zużyte szczotki. Umieść nowe szczotki w miejsce starych i zamknij pokrywę. Skręć obudowę śrubami używając końcówki Torx T10.

40 Montaż I demontaż zaczepu Mocowanie zaczepu: Użyj śrubokręta aby zluzować zaczep. Odczepianie zaczepu: Użyj śrubokręta aby zluzować zaczep. 7. Wymiana uchwytu Okręć mocowanie w celu uzyskania maksymalnego otworu. A B Odkręć śrubę znajdującą się wewnątrz.

41 Opis Przełącnik (szybkie/wolne) Mregulacja mocy Szybkozaciskowy uchwyt Przycisk On Off Zmiana kierunku obrotów Śruba Przycisk zwalniający baterię Klamra Bateria Ładowarka Specyfikacja Zasilanie Obroty naminutę Maksymalny nacisk Regulacja mocy Mocowanie max. Waga Czas ładowania DC 18 Volt L: 0~340 v/min H: 0~1220 v/min 460 Kg-cm 45Nm/33ft-lb 17 st 13 mm 1,996 Kg (Bateria 0,65 kg) Minut / Automatyczne wył.

42 Części

43

44 Industriverktyg IDG-Tools AB Tallbacksgatan 13B ROSERSBERG Tel: +46 (0) Fax: +46 (0) Industriverktøy IDG-Tools AS Magnormoen 2240 MAGNOR Tlf: Faks: Suomen Teollisuustyökalut Oy Hallimestarinkatu KAARINA Puh: Fax: Narzędzia Przemysłowe Szwedzka IDG-Tools Sp. z o.o. Giżycka MRĄGOWO Tel: Fax: idg-tools@idg-tools.pl
