1 Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Lublinie Rejon w Zamościu Dokumentacja uproszczona Na wykonanie remontu zaplecza technicznego na terenie Rejonu w Zamościu Zamość ul. Szczebrzeska 69 Opracowała: Irena Kuś Zamość, czerwiec 2014 r.

2 OPIS TECHNICZNY Przedmiotem zamówienia jest wykonanie remontu zaplecza technicznego na terenie Rejonu w Zamościu ul. Szczebrzeska 69. Zakres robót obejmuje: 1. Remont budynku administracyjnego polegający na: a) Roboty do wykonania na zewnątrz budynku : Remont kominów: odbicie tynków zewnętrznych z zaprawy wapiennej, wykonanie uzupełnienia tynków zewnętrznych m2, dwukrotne malowanie tynków gładkich farba silikatową m2, obsadzenie kratek wentylacyjnych z blachy stalowej z żaluzją surowe 14 x 14 cm - 14 szt. Remont balkonów: rozebranie posadzek z płytek na zaprawie cementowej wraz ze skuciem wylewki, wykonanie warstwy wyrównującej z zaprawy grubości 5 mm, wykonanie izolacji przeciwwilgociowej z papy zgrzewalnej, wykonanie warstwy wyrównawczej pod posadzki z zaprawy cementowej o średniej grubości 20 mm w ilości 7.70 m2, wykonanie obróbki blacharskiej czoła balkonów z blachy powlekanej płaskiej m2, ułożenie posadzek z płytek kamionkowych GRES mrozoodpornych, antypoślizgowych o wymiarach 30 x 30 cm na zaprawie klejowej o grubości warstwy 5 mm 7.7 m2, ułożenie cokolików z płytek kamionkowych GRES na zaprawie klejowej o wym x 25 cm 5.2 m, dwukrotne malowanie farbą olejną krat i balustrad z prętów prostych m2, dwukrotne malowanie tynków od spodu balkonów farba silikatową 7.7 m2. Remont cokołu ścian zewnętrznych : uzupełnienie okładziny z kamienia elewacyjnego 1.21 m2, ścian cokołów. Balustrada schodów od strony wschodniej dwukrotne malowanie farba olejna krat i balustrad z prętów prostych m2.

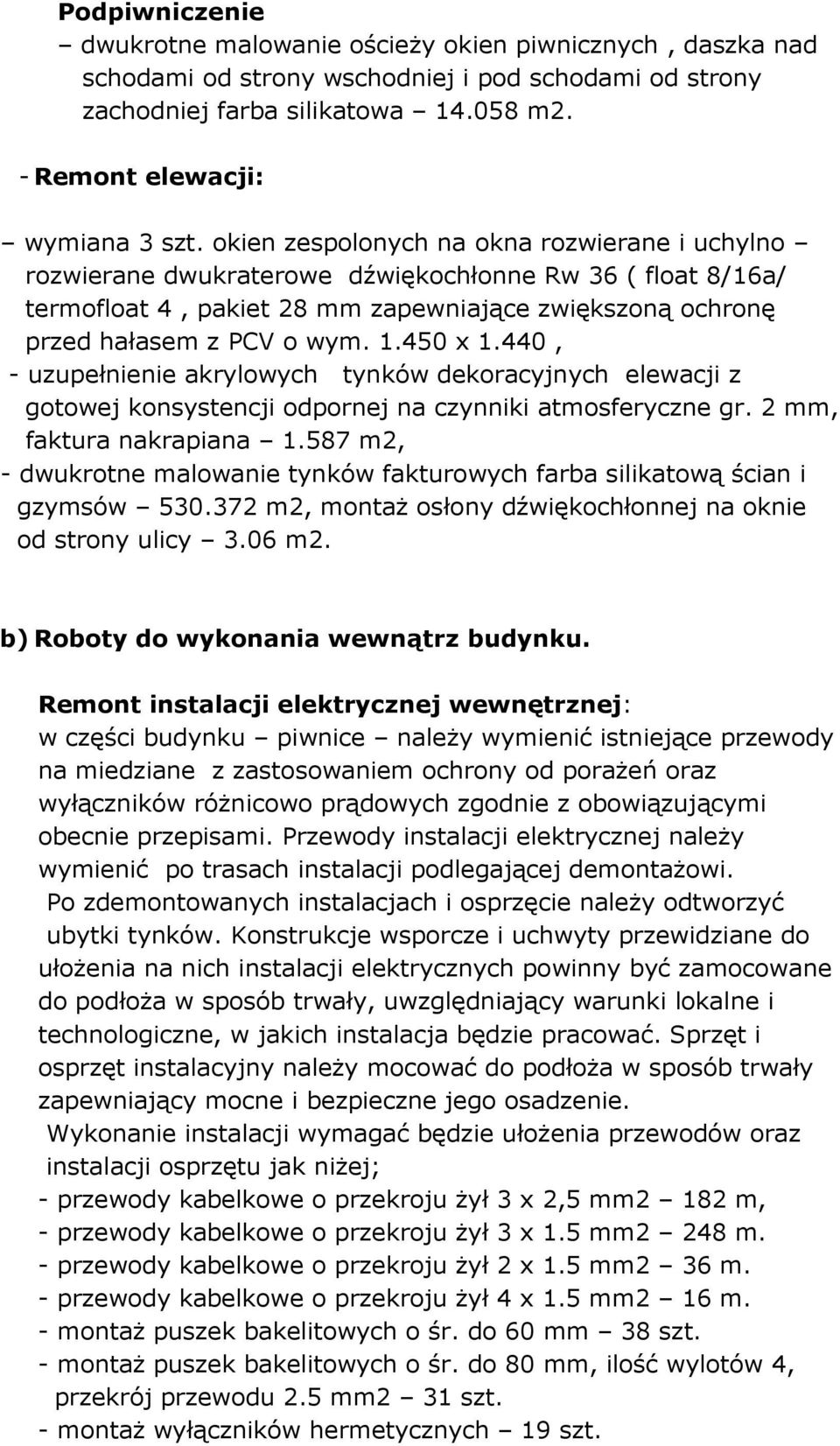

3 Podpiwniczenie dwukrotne malowanie ościeży okien piwnicznych, daszka nad schodami od strony wschodniej i pod schodami od strony zachodniej farba silikatowa m2. - Remont elewacji: wymiana 3 szt. okien zespolonych na okna rozwierane i uchylno rozwierane dwukraterowe dźwiękochłonne Rw 36 ( float 8/16a/ termofloat 4, pakiet 28 mm zapewniające zwiększoną ochronę przed hałasem z PCV o wym x 1.440, - uzupełnienie akrylowych tynków dekoracyjnych elewacji z gotowej konsystencji odpornej na czynniki atmosferyczne gr. 2 mm, faktura nakrapiana m2, - dwukrotne malowanie tynków fakturowych farba silikatową ścian i gzymsów m2, montaż osłony dźwiękochłonnej na oknie od strony ulicy 3.06 m2. b) Roboty do wykonania wewnątrz budynku. Remont instalacji elektrycznej wewnętrznej: w części budynku piwnice należy wymienić istniejące przewody na miedziane z zastosowaniem ochrony od porażeń oraz wyłączników różnicowo prądowych zgodnie z obowiązującymi obecnie przepisami. Przewody instalacji elektrycznej należy wymienić po trasach instalacji podlegającej demontażowi. Po zdemontowanych instalacjach i osprzęcie należy odtworzyć ubytki tynków. Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji elektrycznych powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i technologiczne, w jakich instalacja będzie pracować. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Wykonanie instalacji wymagać będzie ułożenia przewodów oraz instalacji osprzętu jak niżej; - przewody kabelkowe o przekroju żył 3 x 2,5 mm2 182 m, - przewody kabelkowe o przekroju żył 3 x 1.5 mm2 248 m. - przewody kabelkowe o przekroju żył 2 x 1.5 mm2 36 m. - przewody kabelkowe o przekroju żył 4 x 1.5 mm2 16 m. - montaż puszek bakelitowych o śr. do 60 mm 38 szt. - montaż puszek bakelitowych o śr. do 80 mm, ilość wylotów 4, przekrój przewodu 2.5 mm2 31 szt. - montaż wyłączników hermetycznych 19 szt.

4 - montaż gniazd hermetycznych pojedynczych 14 szt. - montaż opraw oświetleniowych żarowych dla instalacji wyk. przewodem kabelkowym z gwintem E 27 przykręcanych przelotowych 1 szt. - montaż opraw oświetleniowych z blachy stalowej z kloszem lub rastrem przykręcanych 4 x 18W 4 szt. - montaż opraw świetlówkowych do oświetlenia pomieszczeń przemysłowych oprawy pyłoodporne w obudowie z tworzyw sztucznych z odbłyśnikiem przykręcane 2 x 40 W- 18 szt. - wymiana tablic bezpiecznikowych o pow. do 1.5 m2 1 szt. - sprawdzenie i pomiar kompletnego 1 fazowego obwodu elektrycznego niskiego napięcia 3 pomiary. - sprawdzenie i pomiar kompletnego 3 fazowego obwodu elektrycznego niskiego napięcia 1 pomiar. - wykonanie pomiarów skuteczności zerowania 15 pomiarów. Wszystkie materiały użyte do wykonania instalacji elektrycznej muszą posiadać aktualne polskie aprobaty techniczne, świadectwa jakości, atesty lub certyfikaty. Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Wyniki pomiarów rezystancji uziemienia, izolacji, pomiarów skuteczności ochrony przeciwporażeniowej należy dołączyć do protokołu odbioru robót. Stolarka drzwiowa wymiana drzwi wraz z wykuciem ościeżnic drewnianych oraz zamontowanie drzwi do pomieszczeń technicznych metalowe, malowane proszkowo, wypełnione styropianem z klamką i zamkiem na wkładkę z futryną metalową fabrycznie wykończona trzyzawiasowe 11 szt m2. Posadzki: wymiana posadzek z tworzyw sztucznych na posadzki z płytek kamionkowych GRES gat. I grubości 7-8 mm o wym. 30 x 30 cm na zaprawie klejowej o grubości warstwy 5 mm po uprzednim wykonaniu warstwy wyrównującej grubości 5 mm i gruntowaniem podłoża preparatami wzmacniającymi m2. - wykonanie cokolików z płytek kamionkowych GRES o wym. 15x15cm na zaprawie klejowej o gr. w-wy 5 mm m. Roboty malarskie i towarzyszące: - odbicie tynków wewnętrznych, odgrzybienie ścian oraz uzupełnienie tynków zwykłych wewnętrznych kat. III z zaprawy cementowo wapiennej m2. - wykonanie pasów tynku zwykłego kat. III o szerokości do 10 cm pokrywającego bruzdy z przewodami elektrycznymi 520 m.

5 - rozebranie obicia ścian z boazerii drewnianej m2. - dwukrotne malowanie farbami emulsyjnymi starych tynków wewnętrznych sufitów i ścian m2. - dwukrotne malowanie farbami olejnymi starych tynków wewnętrznych ze szpachlowaniem m2. Zaleca się, aby oferent złożył wizytę w miejscu realizacji robót celem oszacowania na własną odpowiedzialność kosztów i ryzyka oraz uzyskania wszelkich danych, niezbędnych do przygotowania oferty na wykonanie zadania. W cenie oferty Wykonawca uwzględni wszystkie koszty bezpośrednie, pośrednie, podatki nałożone na Wykonawcę zgodnie z obowiązującym prawem i inne podobnego rodzaju obciążenia, koszty gwarancji i ubezpieczeń, wszelkie wydatki poboczne i nie przewidziane, koszty organizacji robót, wszelkie ryzyka związane z wykonaniem oraz usunięciem wad i zapewnieniem gwarancji jakości oraz zysk Wykonawcy. W cenie należy również uwzględnić koszty zabezpieczenia wyposażenia pomieszczeń folią oraz ich przestawiane w zależności od frontu robót. - Wszystkie roboty, które ulegają zakryciu lub są robotami zanikającymi Wykonawca musi zgłaszać przed ich zakryciem Inspektorowi Nadzoru - Materiały używane do wykonania zamówienia powinny odpowiadać jakości potwierdzonej dokumentem zgodności (certyfikatem na znak bezpieczeństwa, lub deklaracją zgodności). - Wszelkie prace należy wykonywać zgodnie z instrukcjami technicznymi, kartami informacyjnymi producentów materiałów. - Roboty prowadzone będą w godzinach uzgodnionych z Zamawiającym. Wykonawca będzie prowadził roboty w sposób nie kolidujący z funkcjonowaniem biura. - Materiały budowlane i elementy z rozbiórki uznane przez Zamawiającego jako przydatne zostaną przez Wykonawcę przekazane użytkownikowi i złożone we

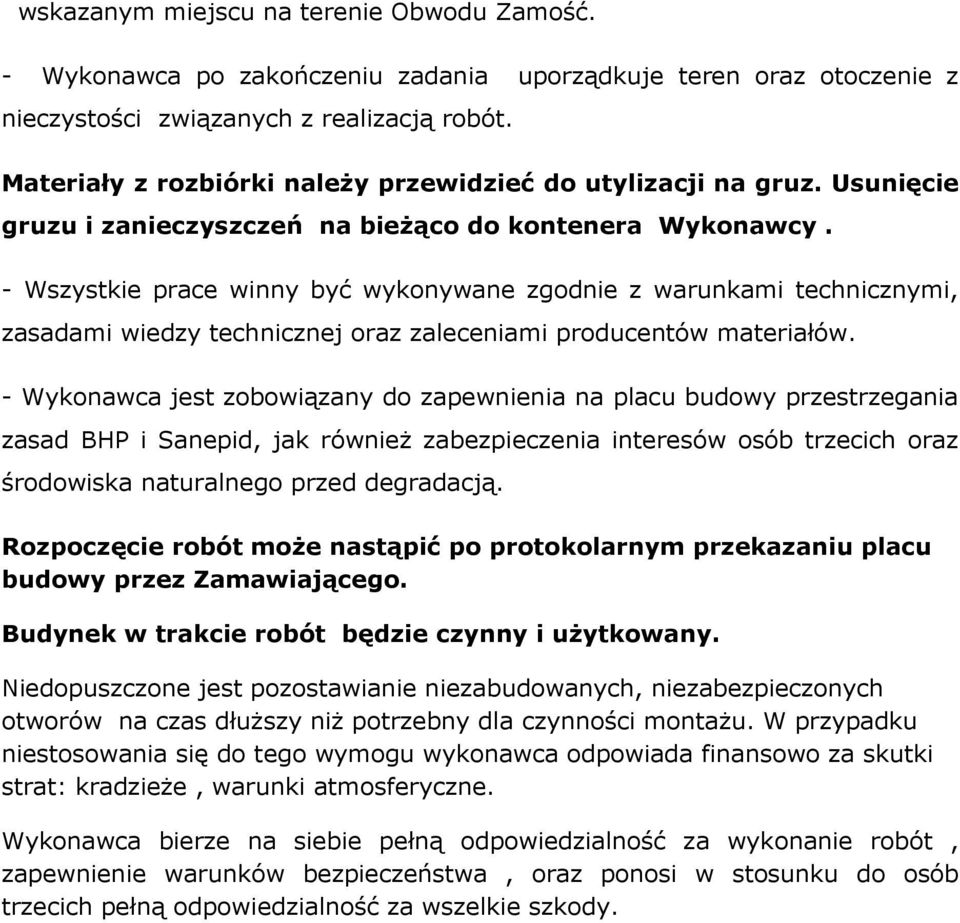

6 wskazanym miejscu na terenie Obwodu Zamość. - Wykonawca po zakończeniu zadania uporządkuje teren oraz otoczenie z nieczystości związanych z realizacją robót. Materiały z rozbiórki należy przewidzieć do utylizacji na gruz. Usunięcie gruzu i zanieczyszczeń na bieżąco do kontenera Wykonawcy. - Wszystkie prace winny być wykonywane zgodnie z warunkami technicznymi, zasadami wiedzy technicznej oraz zaleceniami producentów materiałów. - Wykonawca jest zobowiązany do zapewnienia na placu budowy przestrzegania zasad BHP i Sanepid, jak również zabezpieczenia interesów osób trzecich oraz środowiska naturalnego przed degradacją. Rozpoczęcie robót może nastąpić po protokolarnym przekazaniu placu budowy przez Zamawiającego. Budynek w trakcie robót będzie czynny i użytkowany. Niedopuszczone jest pozostawianie niezabudowanych, niezabezpieczonych otworów na czas dłuższy niż potrzebny dla czynności montażu. W przypadku niestosowania się do tego wymogu wykonawca odpowiada finansowo za skutki strat: kradzieże, warunki atmosferyczne. Wykonawca bierze na siebie pełną odpowiedzialność za wykonanie robót, zapewnienie warunków bezpieczeństwa, oraz ponosi w stosunku do osób trzecich pełną odpowiedzialność za wszelkie szkody.
