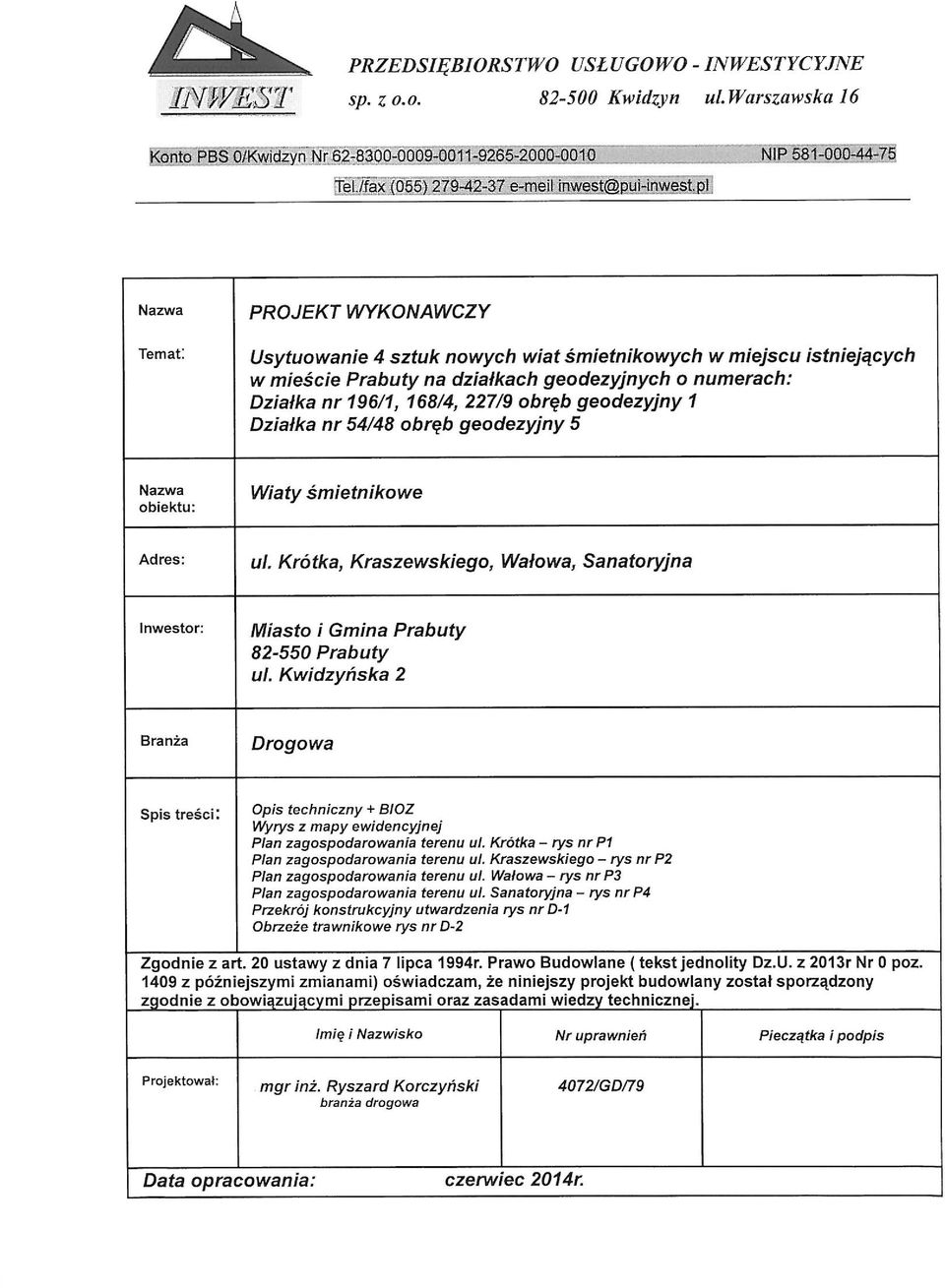

5 1 Opis techniczny do projektu budowlanego usytuowania 4 szt. wiat śmietnikowych w mieście Prabuty na działkach geodezyjnych o numerach 196/1, 168/4, 227/9, 54/48 Miasto i Gmina Prabuty 1 Metryka projektu 1.1 Przedmiot inwestycji Usytuowanie 4 szt. wiat śmietnikowych w mieście Prabuty 1.2 Inwestor Urząd Miasta i Gminy Prabuty Prabuty ul. Kwidzyńska Adres budowy Prabuty, dz. nr 196/1, 168/4, 227/9, 54/ Jednostka projektowa Przedsiębiorstwo Usługowo Inwestycyjne Inwest sp. z o.o Kwidzyn ul. Warszawska Autor opracowania mgr inŝ. Ryszard Korczyński 1.6 Stadium opracowania Projekt budowlany 1.7 Data opracowania czerwiec 2014r. 2 Podstawy formalno prawne opracowania 2.1 Umowa z Inwestorem 2.4 Ustawa -Prawo Budowlane z dnia 7 lipca 1994r. ( J.t.Dz.U.Z 2000r. Nr 106, poz. 1126, z późniejszymi zmianami ) 2.5 Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 21 kwietnia 2002 r. 2.6 Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego z dnia 3 lipca 2003r. 2.7 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ustalenia geotechnicznych warunków posadawiania obiektów budowlanych z dnia 28 września 1998r. 2.8 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie określenia szczegółowych wymagań w zakresie przeciwpoŝarowego zaopatrzenia wodnego oraz dróg poŝarowych z dnia 15 czerwca Ustawa o drogach publicznych 2.10 Rozporządzenie Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie z dnia 2 marca 1999r. 3 Przedmiot inwestycji 3.1 Zakres inwestycji Zakres inwestycji obejmuje następujące elementy: wiata śmietnikowa dla 14 kontenerów na dz. nr 196/1 przy ul. Krótkiej, wraz z utwardzeniem terenu oraz rozbiórką istniejącej murowanej wiaty, wywozem materiału z rozbiórki i utylizacją wiata śmietnikowa dla 12 kontenerów na dz. nr 168/4, przy ul. Kraszewskiego wraz z utwardzeniem terenu oraz rozbiórką istniejącej stalowej wiaty, wywozem materiału z rozbiórki i utylizacją

6 2 wiata śmietnikowa dla 10 kontenerów na dz. nr 227/9, przy ul. Wałowej, wraz z wykonaniem połączenia terenu parkingu z ul.wałową. wiata śmietnikowa dla 8 kontenerów na dz. nr 54/48, przy ul. Sanatoryjnej, wraz z utwardzeniem terenu 3.2 Kolejność realizacji inwestycji Całe zamierzenie inwestycyjne będzie realizowane zgodnie z harmonogramem opracowanym przez UMiG Prabuty. 4. Opis stanu istniejącego 4.1 Lokalizacja Projektowane miejsca usytuowania wiat śmietnikowych zlokalizowane są na działkach 196/1, 168/4, 227/9, 54/48 w Prabutach. 4.2 Rodzaj istniejących nawierzchni W zakresie opracowania występują nawierzchnie utwardzone betonowe, utwardzone kostka betonowa, nieutwardzone gruntowe. 4.3 Uzbrojenie terenu W zakresie opracowania nie istnieje uzbrojenie podziemne. 5. Opis projektowanego rozwiązania 5.1 Sytuacja Projektowane miejsca usytuowania wiat śmietnikowych zlokalizowane są na działkach 196/1, 168/4, 227/9, 54/48 w Prabutach. 5.2 Konstrukcja Projektuje się następujące rodzaje nawierzchni pod wiaty śmietnikowe: kostka betonowa drogowa gr. 6 cm podsypka cementowo-piaskowa 1:4 gr. 4 cm podbudowa z chudego betonu B-7,5 gr. 10 cm podsypka piaskowa gr. 10 cm 5.3 Odwodnienie Place w granicach posesji zostaną wykształcone w taki sposób, aby wody opadowe nie zostały odprowadzone na teren dróg publicznych. 5.4 Roboty ziemne Roboty ziemne tylko w zakresie korytowania bez konieczności przeprowadzenia niwelacji. 5.5 Osłony śmietnikowe Parametry techniczne wymagane dla osłon śmietnikowych : Pokrycie dachowe zabezpiecza przed wysokimi temperaturami oraz opadami atmosferycznymi. Transparentny daszek i ściany powodują, Ŝe wewnątrz jest jasno co pozwala na korzystanie z wiat nawet o zmroku. Modułowość pozwala na dopasowanie wielkości osłony do potrzeb Klienta i stwarza moŝliwość rozbudowy. Osłony wyróŝnia krótki czas montaŝu i demontaŝu. MoŜna je wykorzystać powtórnie bądź przenieść w inne miejsce (w przeciwieństwie do osłon murowanych).

7 Zabezpieczenie antykorozyjne dzięki pokryciu osłony ocynkiem ogniowym i dodatkową powłoką antykorozyjną przy uŝyciu farb proszkowych. Zamknięta konstrukcja zabudowy uniemoŝliwia wywiewanie odpadów poza obręb śmietnika. Bezpieczne zamknięcie na zamek zabezpiecza przed podrzucaniem odpadów przez osoby trzecie jak równieŝ dostęp zwierząt. Ograniczenie uŝytkowników dzięki zastosowaniu zamka podnosi ład i porządek oraz obniŝa koszty związane z gospodarką odpadami. AŜurowa konstrukcja ze stali jest trwała, posiada estetyczny wygląd, jest przewiewna i łatwa w utrzymaniu czystości. Konstrukcja oraz transparentny daszek powodują, Ŝe wnętrze altany jest widoczne, co pozytywnie wpływa na utrzymanie czystości wnętrza. UŜytkowanie osłony jest łatwe, a zarazem bezpieczne. W celu dodatkowego zabezpieczenia proponujemy dodatkową zabudowę osłony blachą trapezową ocynkowaną, a na Ŝyczenie Klienta malowaną. Zabudowę moŝna umieścić do wysokości 1094 mm. Kolory standardowe: dach: RAL 1017 farba proszkowa w kolorze RAL 6009, 9006, 7040 i antracyt. Całkowicie zamknięta i jednocześnie przejrzysta forma w wyjątkowy sposób łączy bezpieczeństwo z gwarancją utrzymania naleŝytej czystości. 3

8 4

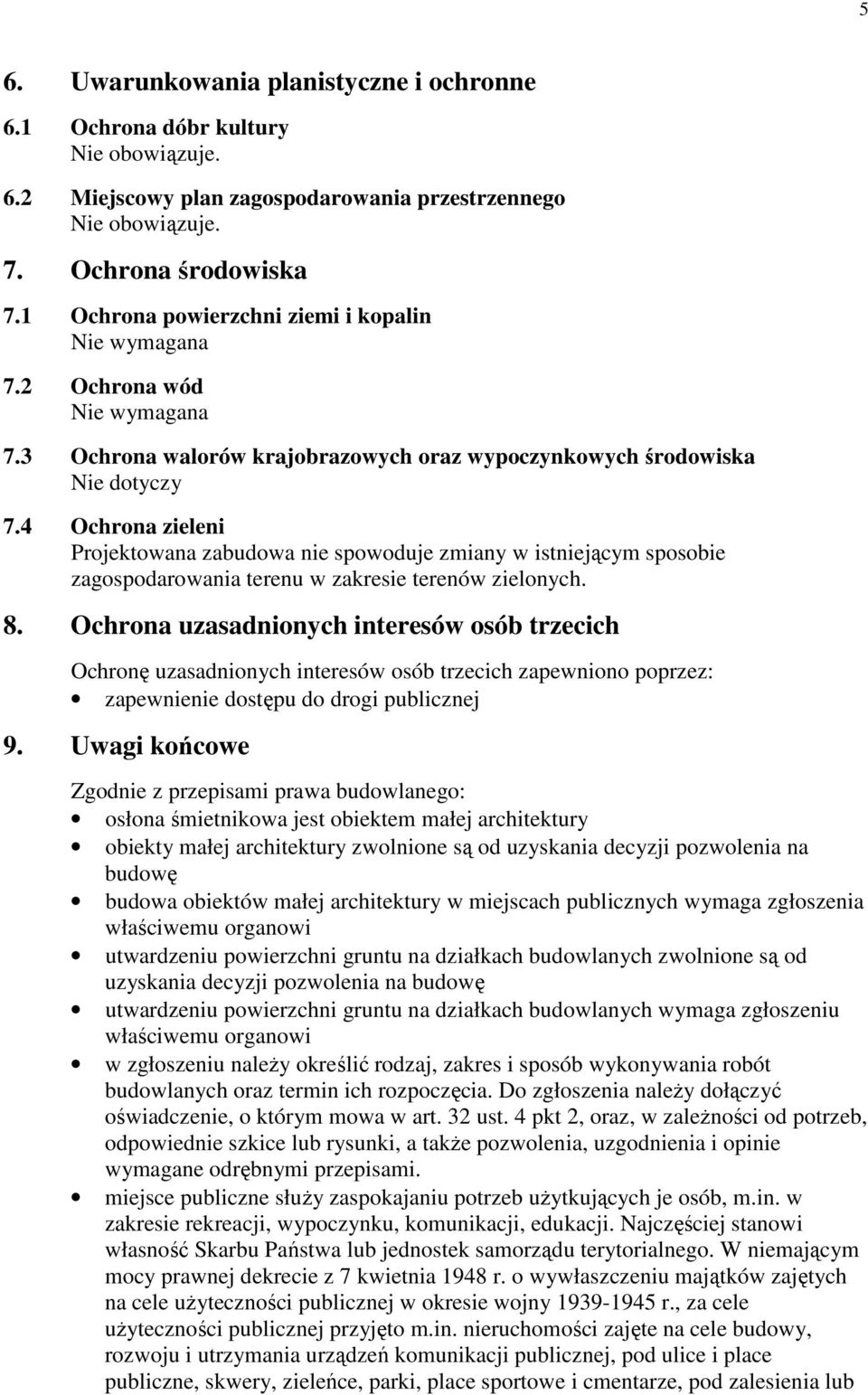

9 5 6. Uwarunkowania planistyczne i ochronne 6.1 Ochrona dóbr kultury Nie obowiązuje. 6.2 Miejscowy plan zagospodarowania przestrzennego Nie obowiązuje. 7. Ochrona środowiska 7.1 Ochrona powierzchni ziemi i kopalin Nie wymagana 7.2 Ochrona wód Nie wymagana 7.3 Ochrona walorów krajobrazowych oraz wypoczynkowych środowiska Nie dotyczy 7.4 Ochrona zieleni Projektowana zabudowa nie spowoduje zmiany w istniejącym sposobie zagospodarowania terenu w zakresie terenów zielonych. 8. Ochrona uzasadnionych interesów osób trzecich Ochronę uzasadnionych interesów osób trzecich zapewniono poprzez: zapewnienie dostępu do drogi publicznej 9. Uwagi końcowe Zgodnie z przepisami prawa budowlanego: osłona śmietnikowa jest obiektem małej architektury obiekty małej architektury zwolnione są od uzyskania decyzji pozwolenia na budowę budowa obiektów małej architektury w miejscach publicznych wymaga zgłoszenia właściwemu organowi utwardzeniu powierzchni gruntu na działkach budowlanych zwolnione są od uzyskania decyzji pozwolenia na budowę utwardzeniu powierzchni gruntu na działkach budowlanych wymaga zgłoszeniu właściwemu organowi w zgłoszeniu naleŝy określić rodzaj, zakres i sposób wykonywania robót budowlanych oraz termin ich rozpoczęcia. Do zgłoszenia naleŝy dołączyć oświadczenie, o którym mowa w art. 32 ust. 4 pkt 2, oraz, w zaleŝności od potrzeb, odpowiednie szkice lub rysunki, a takŝe pozwolenia, uzgodnienia i opinie wymagane odrębnymi przepisami. miejsce publiczne słuŝy zaspokajaniu potrzeb uŝytkujących je osób, m.in. w zakresie rekreacji, wypoczynku, komunikacji, edukacji. Najczęściej stanowi własność Skarbu Państwa lub jednostek samorządu terytorialnego. W niemającym mocy prawnej dekrecie z 7 kwietnia 1948 r. o wywłaszczeniu majątków zajętych na cele uŝyteczności publicznej w okresie wojny r., za cele uŝyteczności publicznej przyjęto m.in. nieruchomości zajęte na cele budowy, rozwoju i utrzymania urządzeń komunikacji publicznej, pod ulice i place publiczne, skwery, zieleńce, parki, place sportowe i cmentarze, pod zalesienia lub

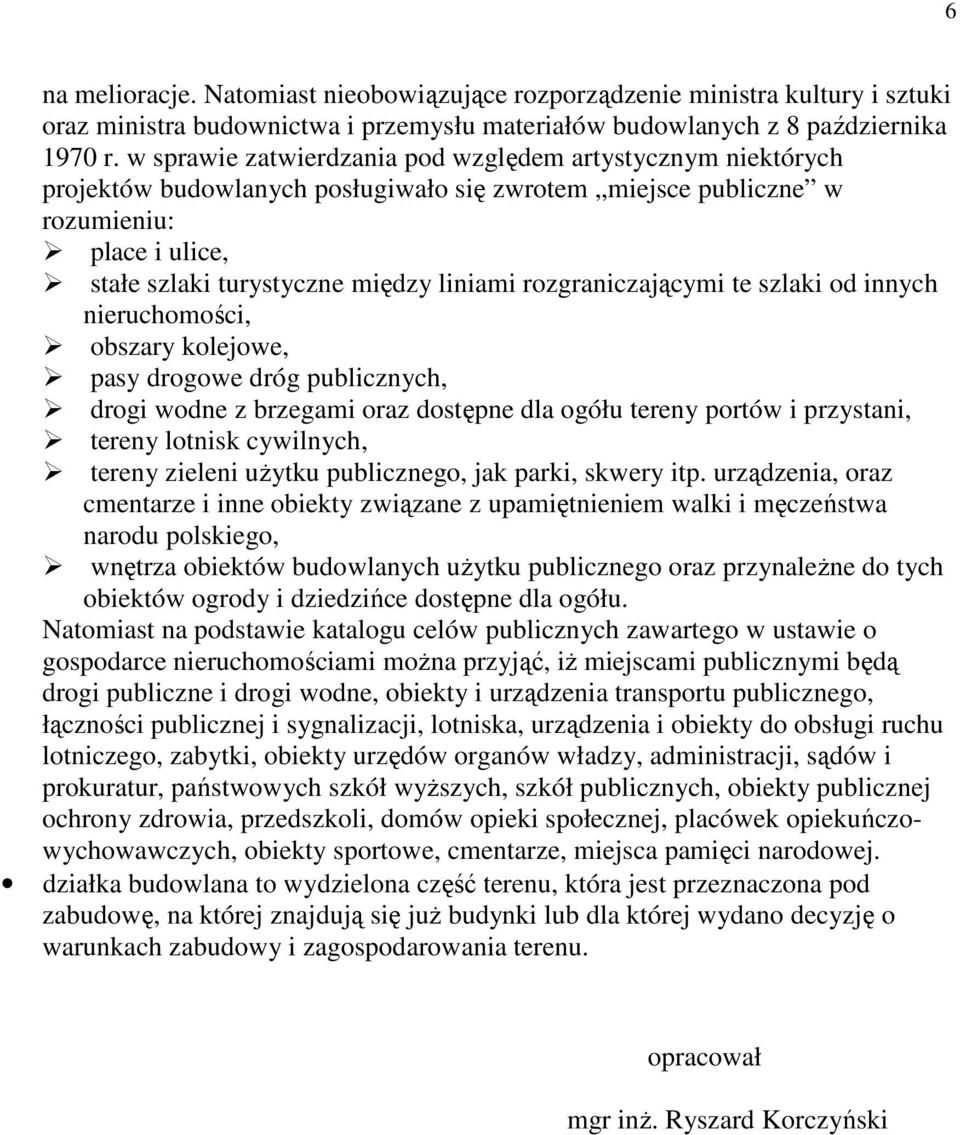

10 6 na melioracje. Natomiast nieobowiązujące rozporządzenie ministra kultury i sztuki oraz ministra budownictwa i przemysłu materiałów budowlanych z 8 października 1970 r. w sprawie zatwierdzania pod względem artystycznym niektórych projektów budowlanych posługiwało się zwrotem miejsce publiczne w rozumieniu: place i ulice, stałe szlaki turystyczne między liniami rozgraniczającymi te szlaki od innych nieruchomości, obszary kolejowe, pasy drogowe dróg publicznych, drogi wodne z brzegami oraz dostępne dla ogółu tereny portów i przystani, tereny lotnisk cywilnych, tereny zieleni uŝytku publicznego, jak parki, skwery itp. urządzenia, oraz cmentarze i inne obiekty związane z upamiętnieniem walki i męczeństwa narodu polskiego, wnętrza obiektów budowlanych uŝytku publicznego oraz przynaleŝne do tych obiektów ogrody i dziedzińce dostępne dla ogółu. Natomiast na podstawie katalogu celów publicznych zawartego w ustawie o gospodarce nieruchomościami moŝna przyjąć, iŝ miejscami publicznymi będą drogi publiczne i drogi wodne, obiekty i urządzenia transportu publicznego, łączności publicznej i sygnalizacji, lotniska, urządzenia i obiekty do obsługi ruchu lotniczego, zabytki, obiekty urzędów organów władzy, administracji, sądów i prokuratur, państwowych szkół wyŝszych, szkół publicznych, obiekty publicznej ochrony zdrowia, przedszkoli, domów opieki społecznej, placówek opiekuńczowychowawczych, obiekty sportowe, cmentarze, miejsca pamięci narodowej. działka budowlana to wydzielona część terenu, która jest przeznaczona pod zabudowę, na której znajdują się juŝ budynki lub dla której wydano decyzję o warunkach zabudowy i zagospodarowania terenu. opracował mgr inŝ. Ryszard Korczyński
