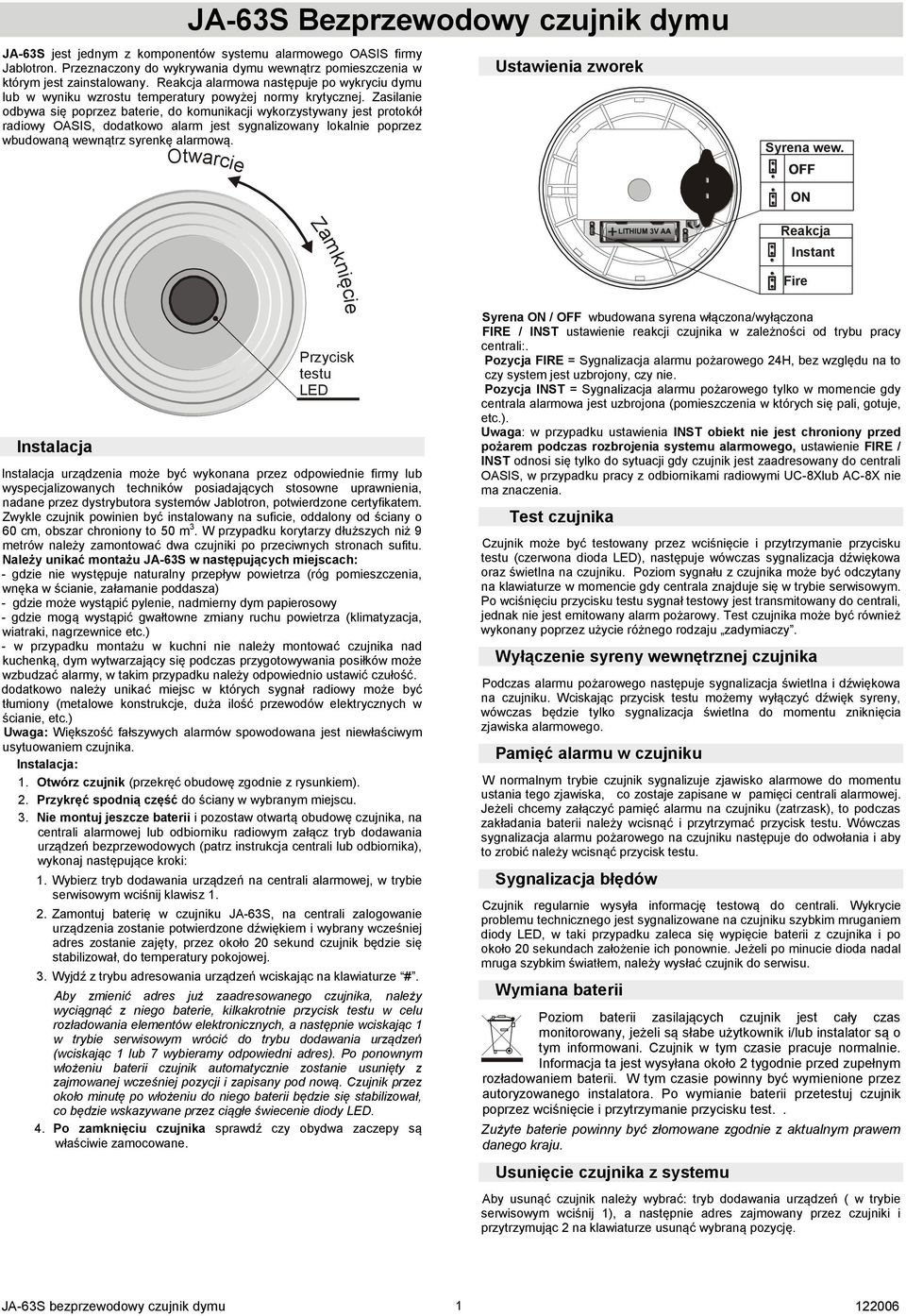

1 JA-63S Bezprzewodowy czujnik dymu JA-63S jest jednym z komponentów systemu alarmowego OASIS firmy Jablotron. Przeznaczony do wykrywania dymu wewnątrz pomieszczenia w którym jest zainstalowany. Reakcja alarmowa następuje po wykryciu dymu lub w wyniku wzrostu temperatury powyżej normy krytycznej. Zasilanie odbywa się poprzez baterie, do komunikacji wykorzystywany jest protokół radiowy OASIS, dodatkowo alarm jest sygnalizowany lokalnie poprzez wbudowaną wewnątrz syrenkę alarmową. Otwarcie Ustawienia zworek Syrena wew. Reakcja Instant Zamknięcie Fire Przycisk testu LED urządzenia może być wykonana przez odpowiednie firmy lub wyspecjalizowanych techników posiadających stosowne uprawnienia, nadane przez dystrybutora systemów Jablotron, potwierdzone certyfikatem. Zwykle czujnik powinien być instalowany na suficie, oddalony od ściany o 60 cm, obszar chroniony to 50 m 3. W przypadku korytarzy dłuższych niż 9 metrów należy zamontować dwa czujniki po przeciwnych stronach sufitu. Należy unikać montażu JA-63S w następujących miejscach: - gdzie nie występuje naturalny przepływ powietrza (róg pomieszczenia, wnęka w ścianie, załamanie poddasza) - gdzie może wystąpić pylenie, nadmierny dym papierosowy - gdzie mogą wystąpić gwałtowne zmiany ruchu powietrza (klimatyzacja, wiatraki, nagrzewnice etc.) - w przypadku montażu w kuchni nie należy montować czujnika nad kuchenką, dym wytwarzający się podczas przygotowywania posiłków może wzbudzać alarmy, w takim przypadku należy odpowiednio ustawić czułość. dodatkowo należy unikać miejsc w których sygnał radiowy może być tłumiony (metalowe konstrukcje, duża ilość przewodów elektrycznych w ścianie, etc.) Uwaga: Większość fałszywych alarmów spowodowana jest niewłaściwym usytuowaniem czujnika. : 1. Otwórz czujnik (przekręć obudowę zgodnie z rysunkiem). 2. Przykręć spodnią część do ściany w wybranym miejscu. 3. Nie montuj jeszcze baterii i pozostaw otwartą obudowę czujnika, na centrali alarmowej lub odbiorniku radiowym załącz tryb dodawania urządzeń bezprzewodowych (patrz instrukcja centrali lub odbiornika), wykonaj następujące kroki: 1. Wybierz tryb dodawania urządzeń na centrali alarmowej, w trybie serwisowym wciśnij klawisz Zamontuj baterię w czujniku JA-63S, na centrali zalogowanie urządzenia zostanie potwierdzone dźwiękiem i wybrany wcześniej adres zostanie zajęty, przez około 20 sekund czujnik będzie się stabilizował, do temperatury pokojowej. 3. Wyjdź z trybu adresowania urządzeń wciskając na klawiaturze #. Aby zmienić adres już zaadresowanego czujnika, należy wyciągnąć z niego baterie, kilkakrotnie przycisk testu w celu rozładowania elementów elektronicznych, a następnie wciskając 1 w trybie serwisowym wrócić do trybu dodawania urządzeń (wciskając 1 lub 7 wybieramy odpowiedni adres). Po ponownym włożeniu baterii czujnik automatycznie zostanie usunięty z zajmowanej wcześniej pozycji i zapisany pod nową. Czujnik przez około minutę po włożeniu do niego baterii będzie się stabilizował, co będzie wskazywane przez ciągłe świecenie diody LED. 4. Po zamknięciu czujnika sprawdź czy obydwa zaczepy są właściwie zamocowane. Syrena ON / OFF wbudowana syrena włączona/wyłączona FIRE / INST ustawienie reakcji czujnika w zależności od trybu pracy centrali:. Pozycja FIRE = Sygnalizacja alarmu pożarowego 24H, bez względu na to czy system jest uzbrojony, czy nie. Pozycja INST = Sygnalizacja alarmu pożarowego tylko w momencie gdy centrala alarmowa jest uzbrojona (pomieszczenia w których się pali, gotuje, etc.). Uwaga: w przypadku ustawienia INST obiekt nie jest chroniony przed pożarem podczas rozbrojenia systemu alarmowego, ustawienie FIRE / INST odnosi się tylko do sytuacji gdy czujnik jest zaadresowany do centrali OASIS, w przypadku pracy z odbiornikami radiowymi UC-8Xlub AC-8X nie ma znaczenia. Test czujnika Czujnik może być testowany przez wciśnięcie i przytrzymanie przycisku testu (czerwona dioda LED), następuje wówczas sygnalizacja dźwiękowa oraz świetlna na czujniku. Poziom sygnału z czujnika może być odczytany na klawiaturze w momencie gdy centrala znajduje się w trybie serwisowym. Po wciśnięciu przycisku testu sygnał testowy jest transmitowany do centrali, jednak nie jest emitowany alarm pożarowy. Test czujnika może być również wykonany poprzez użycie różnego rodzaju zadymiaczy. Wyłączenie syreny wewnętrznej czujnika Podczas alarmu pożarowego następuje sygnalizacja świetlna i dźwiękowa na czujniku. Wciskając przycisk testu możemy wyłączyć dźwięk syreny, wówczas będzie tylko sygnalizacja świetlna do momentu zniknięcia zjawiska alarmowego. Pamięć alarmu w czujniku W normalnym trybie czujnik sygnalizuje zjawisko alarmowe do momentu ustania tego zjawiska, co zostaje zapisane w pamięci centrali alarmowej. Jeżeli chcemy załączyć pamięć alarmu na czujniku (zatrzask), to podczas zakładania baterii należy wcisnąć i przytrzymać przycisk testu. Wówczas sygnalizacja alarmu pożarowego na czujniku następuje do odwołania i aby to zrobić należy wcisnąć przycisk testu. Sygnalizacja błędów Czujnik regularnie wysyła informację testową do centrali. Wykrycie problemu technicznego jest sygnalizowane na czujniku szybkim mruganiem diody LED, w taki przypadku zaleca się wypięcie baterii z czujnika i po około 20 sekundach założenie ich ponownie. Jeżeli po minucie dioda nadal mruga szybkim światłem, należy wysłać czujnik do serwisu. Wymiana baterii Poziom baterii zasilających czujnik jest cały czas monitorowany, jeżeli są słabe użytkownik i/lub instalator są o tym informowani. Czujnik w tym czasie pracuje normalnie. Informacja ta jest wysyłana około 2 tygodnie przed zupełnym rozładowaniem baterii. W tym czasie powinny być wymienione przez autoryzowanego instalatora. Po wymianie baterii przetestuj czujnik poprzez wciśnięcie i przytrzymanie przycisku test.. Zużyte baterie powinny być złomowane zgodnie z aktualnym prawem danego kraju. Usunięcie czujnika z systemu Aby usunąć czujnik należy wybrać: tryb dodawania urządzeń ( w trybie serwisowym wciśnij 1), a następnie adres zajmowany przez czujniki i przytrzymując 2 na klawiaturze usunąć wybraną pozycję. JA-63S bezprzewodowy czujnik dymu 1

2 Parametry techniczne Zasilanie czujnika JA-63S Baterie litowe, typ: CR14505 (AA 3.0V) Żywotność baterii 3 lata (czas uśpienia PIR 5min. Częstotliwość 868 MHz, protokół Oasis Zasięg Do 300 metrów w otwartej przestrzeni Element wykrywający dym Komora optyczna, czujnik temperatury Czułość m = db/m to EN 54-7 Temperatura działania +60 C to+ 70 C Temperatura pracy -10 do +55 Moc syreny wewnętrznej 80 db/m A Wymiary 126 mm x 65 mm Klasa środowiskowa Stopień 2 EN 54-7, EN 54-5, pren 54-25, ETSI Zgodny z normami EN , EN , EN JABLOTRON Ltd. deklaruje, iż urządzenie spełnia wszystkie wymogi Dyrektywy 1999/5/EC. Kopia deklaracji zgodności znajduje się na stronie internetowej Uwaga: Urządzenie nie zostało wyprodukowane z żadnych szkodliwych materiałów, jednak w przypadku zużycia zaleca się zwrócić go do punktu zakupu lub producenta. JA-63S bezprzewodowy czujnik dymu 2

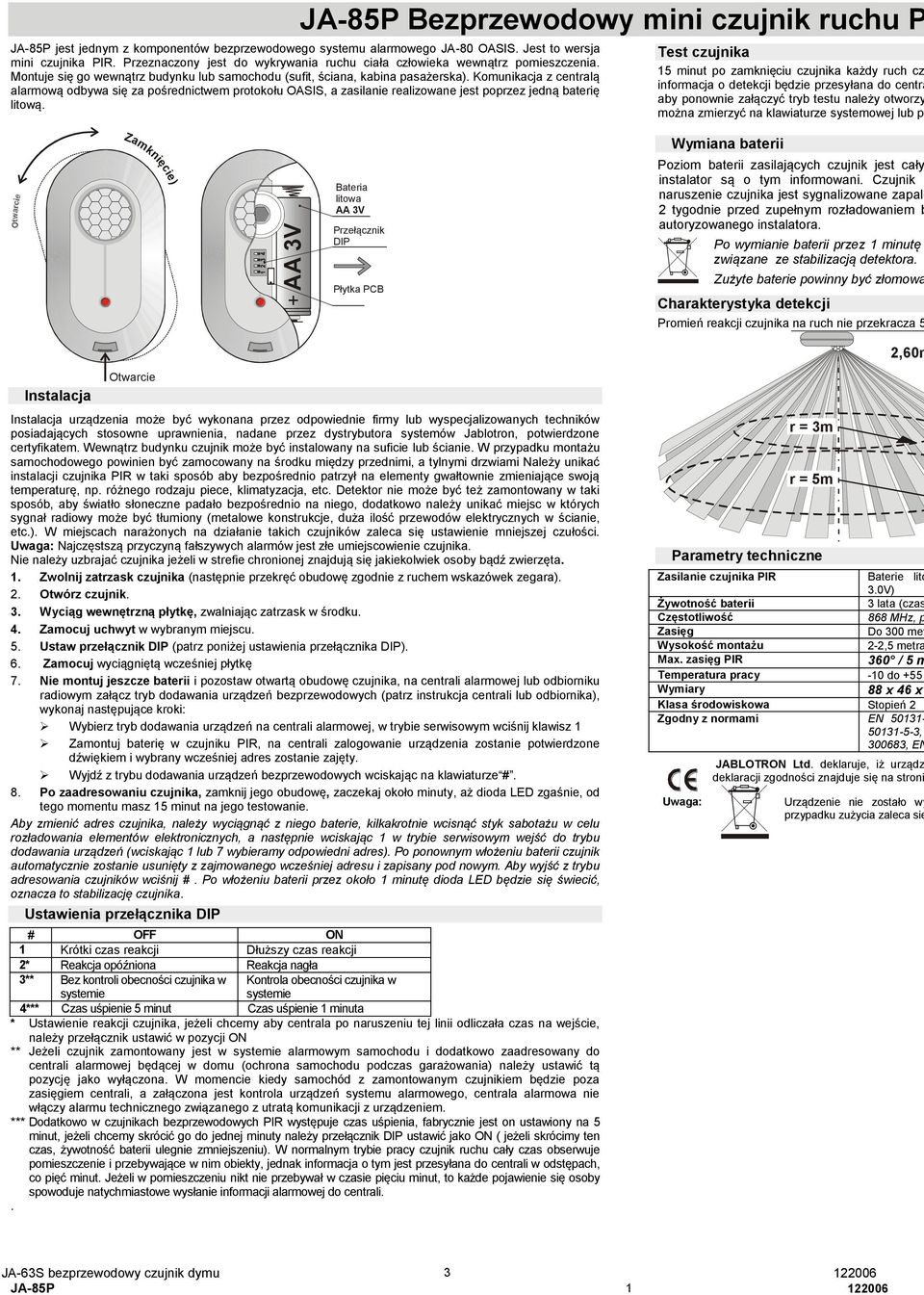

3 2,60m JA-85P Bezprzewodowy mini czujnik ruchu P JA-85P jest jednym z komponentów bezprzewodowego systemu alarmowego JA-80 OASIS. Jest to wersja mini czujnika PIR. Przeznaczony jest do wykrywania ruchu ciała człowieka wewnątrz pomieszczenia. Montuje się go wewnątrz budynku lub samochodu (sufit, ściana, kabina pasażerska). Komunikacja z centralą alarmową odbywa się za pośrednictwem protokołu OASIS, a zasilanie realizowane jest poprzez jedną baterię litową. Test czujnika 15 minut po zamknięciu czujnika każdy ruch cz informacja o detekcji będzie przesyłana do centra aby ponownie załączyć tryb testu należy otworzy można zmierzyć na klawiaturze systemowej lub p Zamknięcie) + Bateria litowa Przełącznik DIP Płytka PCB Wymiana baterii Poziom baterii zasilających czujnik jest cały instalator są o tym informowani. Czujnik naruszenie czujnika jest sygnalizowane zapale 2 tygodnie przed zupełnym rozładowaniem b autoryzowanego instalatora. Po wymianie baterii przez 1 minutę związane ze stabilizacją detektora. Zużyte baterie powinny być złomowa Charakterystyka detekcji Promień reakcji czujnika na ruch nie przekracza 5 Otwarcie urządzenia może być wykonana przez odpowiednie firmy lub wyspecjalizowanych techników posiadających stosowne uprawnienia, nadane przez dystrybutora systemów Jablotron, potwierdzone certyfikatem. Wewnątrz budynku czujnik może być instalowany na suficie lub ścianie. W przypadku montażu samochodowego powinien być zamocowany na środku między przednimi, a tylnymi drzwiami Należy unikać instalacji czujnika PIR w taki sposób aby bezpośrednio patrzył na elementy gwałtownie zmieniające swoją temperaturę, np. różnego rodzaju piece, klimatyzacja, etc. Detektor nie może być też zamontowany w taki sposób, aby światło słoneczne padało bezpośrednio na niego, dodatkowo należy unikać miejsc w których sygnał radiowy może być tłumiony (metalowe konstrukcje, duża ilość przewodów elektrycznych w ścianie, etc.). W miejscach narażonych na działanie takich czujników zaleca się ustawienie mniejszej czułości. Uwaga: Najczęstszą przyczyną fałszywych alarmów jest złe umiejscowienie czujnika. Nie należy uzbrajać czujnika jeżeli w strefie chronionej znajdują się jakiekolwiek osoby bądź zwierzęta. 1. Zwolnij zatrzask czujnika (następnie przekręć obudowę zgodnie z ruchem wskazówek zegara). 2. Otwórz czujnik. 3. Wyciąg wewnętrzną płytkę, zwalniając zatrzask w środku. 4. Zamocuj uchwyt w wybranym miejscu. 5. Ustaw przełącznik DIP (patrz poniżej ustawienia przełącznika DIP). 6. Zamocuj wyciągniętą wcześniej płytkę 7. Nie montuj jeszcze baterii i pozostaw otwartą obudowę czujnika, na centrali alarmowej lub odbiorniku radiowym załącz tryb dodawania urządzeń bezprzewodowych (patrz instrukcja centrali lub odbiornika), wykonaj następujące kroki: Wybierz tryb dodawania urządzeń na centrali alarmowej, w trybie serwisowym wciśnij klawisz 1 Zamontuj baterię w czujniku PIR, na centrali zalogowanie urządzenia zostanie potwierdzone dźwiękiem i wybrany wcześniej adres zostanie zajęty. Wyjdź z trybu dodawania urządzeń bezprzewodowych wciskając na klawiaturze #. 8. Po zaadresowaniu czujnika, zamknij jego obudowę, zaczekaj około minuty, aż dioda LED zgaśnie, od tego momentu masz 15 minut na jego testowanie. Aby zmienić adres czujnika, należy wyciągnąć z niego baterie, kilkakrotnie wcisnąć styk sabotażu w celu rozładowania elementów elektronicznych, a następnie wciskając 1 w trybie serwisowym wejść do trybu dodawania urządzeń (wciskając 1 lub 7 wybieramy odpowiedni adres). Po ponownym włożeniu baterii czujnik automatycznie zostanie usunięty z zajmowanego wcześniej adresu i zapisany pod nowym. Aby wyjść z trybu adresowania czujników wciśnij #. Po włożeniu baterii przez około 1 minutę dioda LED będzie się świecić, oznacza to stabilizację czujnika. Ustawienia przełącznika DIP # OFF ON 1 Krótki czas reakcji Dłuższy czas reakcji 2* Reakcja opóźniona Reakcja nagła 3** Bez kontroli obecności czujnika w systemie Kontrola obecności czujnika w systemie 4*** Czas uśpienie 5 minut Czas uśpienie 1 minuta * Ustawienie reakcji czujnika, jeżeli chcemy aby centrala po naruszeniu tej linii odliczała czas na wejście, należy przełącznik ustawić w pozycji ON ** Jeżeli czujnik zamontowany jest w systemie alarmowym samochodu i dodatkowo zaadresowany do centrali alarmowej będącej w domu (ochrona samochodu podczas garażowania) należy ustawić tą pozycję jako wyłączona. W momencie kiedy samochód z zamontowanym czujnikiem będzie poza zasięgiem centrali, a załączona jest kontrola urządzeń systemu alarmowego, centrala alarmowa nie włączy alarmu technicznego związanego z utratą komunikacji z urządzeniem. *** Dodatkowo w czujnikach bezprzewodowych PIR występuje czas uśpienia, fabrycznie jest on ustawiony na 5 minut, jeżeli chcemy skrócić go do jednej minuty należy przełącznik DIP ustawić jako ON ( jeżeli skrócimy ten czas, żywotność baterii ulegnie zmniejszeniu). W normalnym trybie pracy czujnik ruchu cały czas obserwuje pomieszczenie i przebywające w nim obiekty, jednak informacja o tym jest przesyłana do centrali w odstępach, co pięć minut. Jeżeli w pomieszczeniu nikt nie przebywał w czasie pięciu minut, to każde pojawienie się osoby spowoduje natychmiastowe wysłanie informacji alarmowej do centrali.. r = 3m r = 5m Parametry techniczne , , EN Zasilanie czujnika PIR Baterie lito 3.0V) Żywotność baterii 3 lata (czas Częstotliwość 868 MHz, p Zasięg Do 300 met Wysokość montażu 2-2,5 metra Max. zasięg PIR 360 / 5 m Temperatura pracy -10 do +55 Wymiary 88 x 46 x Klasa środowiskowa Stopień 2 Zgodny z normami EN Uwaga: JABLOTRON Ltd. deklaruje, iż urządz deklaracji zgodności znajduje się na stroni Urządzenie nie zostało wy przypadku zużycia zaleca się JA-63S bezprzewodowy czujnik dymu 3 JA-85P 1

4 + GBS u JA-80PB Czujnik dual szkła/pir JA-80PB jest jednym z komponentów bezp alarmowego JA-80 OASIS. W skład tego e niezależne detektory, czujnik ruchu PIR oraz czujn na dwie różne częstotliwości dźwięku (niska kruszenie szkła). Każdy z nich zajmuje na cen Urządzenie przeznaczone do użytku wewnętrzne odbywa się za pośrednictwem protokołu Jablotron. + - Zatrzask Zatrzask PIR Syg 3V 1/2 AA R Czujnik stłuczenia szkła urządzenia może być wykonana prze wyspecjalizowanych techników posiadających nadane przez dystrybutora systemów Jablotron, po Czujnik powinien być zamocowany do ściany n metra lub w narożnej części pomieszczenia. czujnika PIR w taki sposób aby bezpośredn gwałtownie zmieniające swoją temperaturę, np. klimatyzacja, etc. W razie konieczności instalacji w się zastosowanie specjalnej optyki, umoż wydzielenie powierzchni chronionej. Detektor zamontowany w taki sposób, aby światło słonecz na niego, dodatkowo należy unikać miejsc w który być tłumiony (metalowe konstrukcje, duża ilość prz ścianie, etc.). W miejscach narażonych na dz zaleca się ustawienie mniejszej czułości. P zainstalowany jest również czujnik zbicia, należy p całości tak, aby inne elementy powodujące wibrac JA-63S bezprzewodowy czujnik dymu 4

5 JA-80M B JA-80M jest jednym z komponentów bez alarmowego JA-80 OASIS. Czujnik jest prze otwarcia drzwi, okien itp. Komunikacja z centr za pośrednictwem protokołu OASIS, a zasilanie jedną baterię litową.. urządzenia może być wykonana prz wyspecjalizowanych techników posiadających nadane przez dystrybutora systemów certyfikatem. Przesunięcie magnesu aktyw magnetyczny. Urządzenie wzbudza alarm wł opóźnionym, posiada wbudowane styki sabotaż wejścia dla opcjonalnych czujników przewod być zamontowany pionowo, na nieruchome framuga okna), natomiast magnes na ruchome montować urządzenia na metalowych kons magnesu rozłożenie się pola magnetycznego n w przypadku nadajnika możliwość tłumienia centrali). Jeśli zajdzie konieczność montażu na pod czujnik oraz magnes, założyć materiał izola 1. Otwórz czujnik przez zwolnienie zatrza obudowy. 2. Przykręć tylnią część obudowy na ni (okno, drzwi). 3. Przymocuj magnes do ruchomej cz Odstęp pomiędzy czujnikiem a magn drzwiach lub oknie nie powinien przekro znajdować się z prawej lub lewej stro stosować dwóch magnesów jednocześnie 4. Nie zakładaj jeszcze baterii i pozostaw o na centrali alarmowej lub odbiorniku dodawania urządzeń bezprzewodowych lub odbiornika), wykonaj następujące krok 1. Wybierz tryb dodawania urządzeń n trybie serwisowym wciśnij klawisz Zamontuj baterię w czujniku JA-80M, urządzenia zostanie potwierdzone wcześniej adres zostanie zajęty. 3. Wyjdź z trybu dodawania urządzeń bez na klawiaturze # Aby zalogować czujnik, który wcześniej miał p wyciągnij ją z czujnika, wciśnij kilkakrotnie rozładowania elementów elektronicznych, nast pkt. 4. JA-63S bezprzewodowy czujnik dymu 5
