1 KATAOG TECHNICZNY GRZEJNIKI ŁAZIENKOWE PURMO 08/2015

2 RETTIG ICC INFORMACJA O KONCERNIE IDER NA ŚWIATOWYM RYNKU GRZEJNIKÓW Marka Purmo jest własnością koncernu Rettig ICC produkującego rocznie ok. 9 milionów grzejników, co czyni koncern największym producentem systemów grzewczych na świecie. Pod marką Purmo w Polsce sprzedawane są grzejniki płytowe, grzejniki łazienkowe, grzejniki łazienkowe, grzejniki kanałowe, grzejniki kolumnowe i elektryczne, a także ogrzewanie i chłodzenie płaszczyznowe oraz system rurowy. Rettig ICC posiada zakłady produkcyjne w 15 krajach Europy i eksportuje swoje produkty do krajów na całym świecie. Zatrudnia ponad 4000 wysoko wykwalifikowanych i doświadczonych specjalistów. Swoją silną i stabilną pozycję rynkową koncern osiągnął dzięki nieustannej dbałości o jakość i innowacyjność oferowanych rozwiązań. Największa fabryka Rettig ICC mieści się w Rybniku. 2

3 SPIS TREŚCI grzejniki łazienkowe przegląd typów...4 grzejniki łazienkowe przegląd typów...4 Santorini, Santorini A...8 Elato Santorini C Apolima Kea Apia Ratea Anafi Imia informacje dodatkowe współczynniki korekcyjne Mauritius Java...22 zawory i głowice do grzejników akcesoria...38 kolory warunki gwarancji Muna...24 Flores CH Flores C CH

4 PRZEGĄD TYPÓW Przegląd typów Santorini 4 otwory przyłączeniowe wysokość [mm]: 714, 1134, 1470, 1764 szerokość [mm]: 400, 0, 600, 7, 900 Kea 4 otwory przyłączeniowe wysokość [mm]: 1022, 1262, 12, 1742 szerokość [mm]: 600, 7, 900 Santorini A 6 otworów przyłączeniowych wysokość [mm]: 714, 1134 szerokość [mm]: 400, 0, 600, 7 Ratea 2 otwory przyłączeniowe wysokość [mm]: 796, 1196, 1756 szerokość [mm]: 0, 600, 7 Santorini C 4 otwory przyłączeniowe wysokość [mm]: 714, 1134, 1470, 1764 szerokość [mm]: 399, 498, 596, 742, 887 Anafi 3 otwory przyłączeniowe wysokość [mm]: 12, 10, 1600, 1800 szerokość [mm]: 572, 636 4

5 PRZEGĄD TYPÓW Przegląd typów Imia 3 otwory przyłączeniowe wysokość [mm]: 1600, 1800 szerokość [mm]: 510, 822, 1030, 1238 Muna 2 otwory przyłączeniowe wysokość [mm]: 530*, 680*, 905, 1205, 16, 1730, 2030 szerokość [mm]: 0, 600, 800, 1000*, 1200* Mauritius 3 otwory przyłączeniowe wysokość [mm]: 1194, 1754, 2154 szerokość [mm]: 0, 600, 7, 900 Flores CH 4 otwory przyłączeniowe wysokość [mm]: 770, 11, 1430, 1755 szerokość [mm]: 0, 600 Java 2 otwory przyłączeniowe wysokość [mm]: 700, 912, 1336, 1548, 1760, 1972 szerokość [mm]: 400, 0, 600 Flores C CH 4 otwory przyłączeniowe wysokość [mm]: 770, 11, 1430, 1755 szerokość [mm]: 0, 600 *dla grzejników poziomych 5

6 PRZEGĄD TYPÓW Przegląd typów Elato 4 otwory przyłączeniowe wysokość [mm]: 830, 1130, 1430, 1730 szerokość [mm]: 4, 600 Apia 6 otworów przyłączeniowych wysokość [mm]: 1196, 1756 szerokość [mm]: 0, 600, 7, 900 Apolima 2 otwory przyłączeniowe wysokość [mm]: 830, 1130, 1430, 1730 szerokość [mm]: 6, 800 6

7 PRZEGĄD TYPÓW Przegląd typów Santorini Santorini A Santorini C Kea Ratea Anafi Imia Mauritius Java Muna Flores CH Flores C CH Elato Apolima Apia maksymalne ciśnienie robocze [bar] liczba przyłączy podłączenie dolne x x x - - x x - x x x x x x x podłączenie dolne x o rozstawie przyłączy mm podłączenie boczne - x prawe lub lewe podłączenie dolne środkowe x x x x o rozstawie przyłączy mm odpowietrznik - średnica 1/2 1/2 1/2 1/4 1/4 1/4 1/4 1/2 1/8 1/8 1/2 1/2 1/8 1/8 1/2 liczba zawieszeń w komplecie lub lub 3 + zestaw podłogowy moce cieplne grzejników Moce cieplne grzejników Purmo zostały określone zgodnie z PN-EN 442 na podstawie pomiarów w niezależnym, certyfikowanym laboratorium. Jako parametry odniesienia zostały przyjęte temperatury 75/65/20 C. Moc cieplną grzejników dla innych parametrów można obliczyć z podanego poniżej wzoru: ф = ф n Δt Δt n n gdzie: ф - moc cieplna grzejnika [W] ф n - moc cieplna grzejnika określona na podstawie pomiarów zgodnie z PN-EN 442 [W] Δt - logarytmiczna różnica temperatur [K] Δt n - logarytmiczna różnica temperatur 49,833 [K] obliczona dla temperatur odniesienia 75/65/20 C n - wykładnik potęgowy charakterystyczny dla danego typu grzejnika ogarytmiczną różnicę temperatur należy obliczać według wzoru: Δt = t z - t p ln ((t z - t i ) / (t p - t i )) gdzie: t z - temperatura wody zasilającej grzejnik [ C] t p - temperatura wody powracającej z grzejnika [ C] - temperatura wewnętrzna ogrzewanego pomieszczenia [ C] t i 7

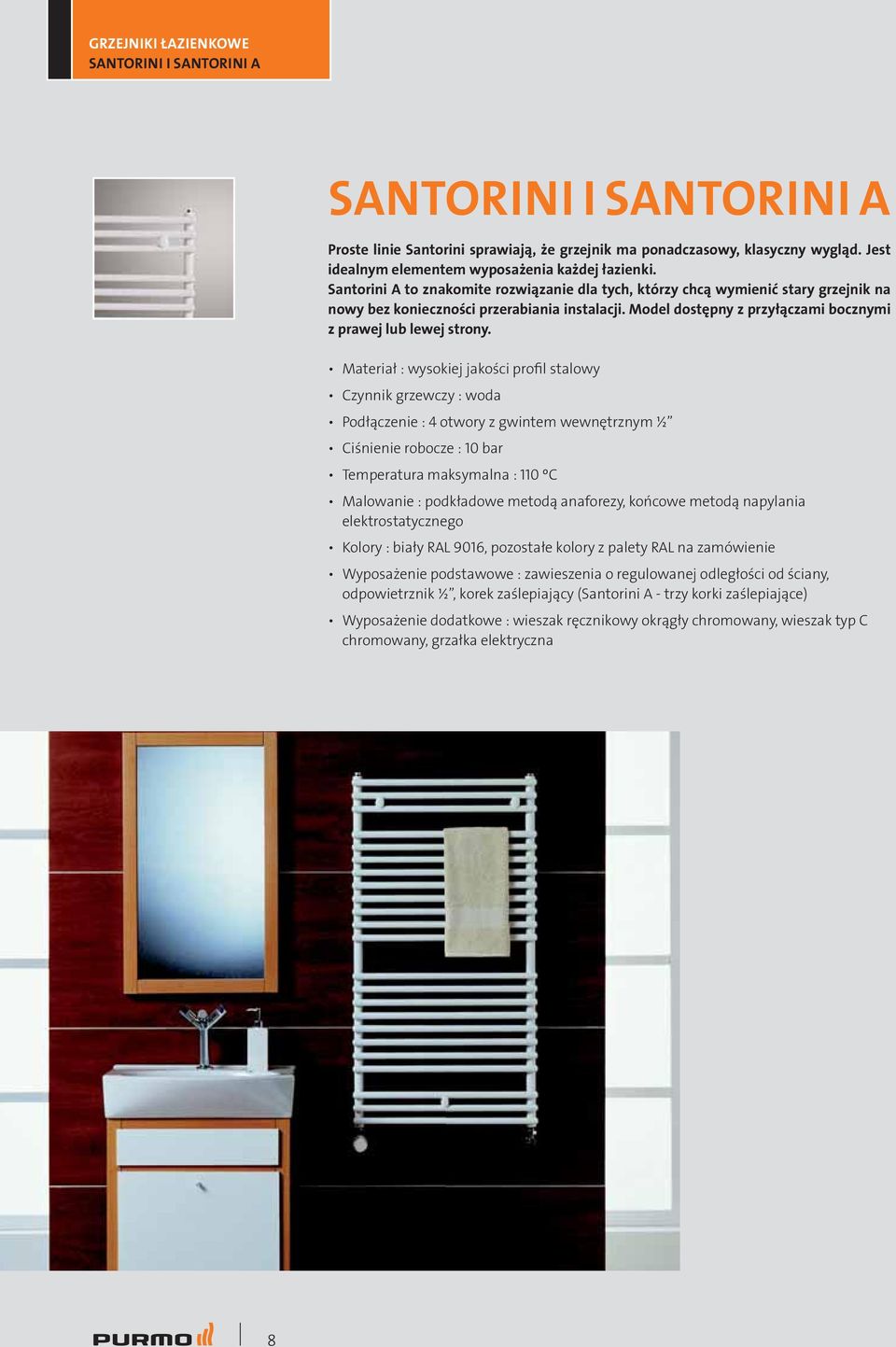

8 SANTORINI I SANTORINI A SANTORINI I SANTORINI A Proste linie Santorini sprawiają, że grzejnik ma ponadczasowy, klasyczny wygląd. Jest idealnym elementem wyposażenia każdej łazienki. Santorini A to znakomite rozwiązanie dla tych, którzy chcą wymienić stary grzejnik na nowy bez konieczności przerabiania instalacji. Model dostępny z przyłączami bocznymi z prawej lub lewej strony. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ½, korek zaślepiający (Santorini A - trzy korki zaślepiające) Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, wieszak typ C chromowany, grzałka elektryczna 8

9 H H GRZEJNIKI ŁAZIENKOWE SANTORINI I SANTORINI A SANTORINI I SANTORINI A widok z przodu widok z boku widok z przodu widok z boku z widok z góry z p 84 Hz Santorini p p >1 Santorini A >1 37 Santorini Santorini Santorini A Santorini A wymiary w mm SA SA SAN 15.. SAN 18.. H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy zawieszenia pojemność moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów SAN ,3 5,8 15 F3NA SAN ,8 6,8 15 F3NA SAN ,2 7,8 15 F3NA SAN ,9 9,2 15 F3NA SAN ,6 10,6 15 F3NA SAN ,8 8,9 23 F3NA SAN ,5 10,4 23 F3NA SAN ,3 11,8 23 F3NA SAN ,4 13,9 23 F3NA SAN , F3NA SAN ,1 13,3 29 F3NA SAN ,0 15,2 29 F3NA SAN ,2 18,0 29 F3NA SAN ,5 20,9 29 F3NA SAN ,5 15,8 36 F3NA SAN ,5 18,2 36 F3NA SAN ,9 21,7 36 F3NA SAN ,3 25,2 36 F3NA SAA R ,3 5,8 15 F3UAB SAA R ,8 6,8 15 F3UAB SAA R ,2 7,8 15 F3UAB SAA R ,9 9,2 15 F3UAB SAA R ,8 8,9 23 F3UAB SAA R ,5 10,4 23 F3UAB SAA R ,3 11,8 23 F3UAB SAA R ,4 13,9 23 F3UAB Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. Grzejniki Santorini A są dostępne na zamówienie z podłączeniem bocznym w wersji prawej i lewej liczba 9

10 SANTORINI C SANTORINI C Okrągłe kolektory poziome modelu Santorini C wygiętę są w delikatny łuk, co nadaje grzejnikowi lekkości i elegancji. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ½, korek zaślepiający Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, grzałka elektryczna 10

11 SANTORINI C widok z boku widok z góry p 84 Hz H SANTORINI C widok z przodu z p >1 H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm SAC 07.. SAC 11.. SAC 15.. SAC 18.. zawieszenia pojemność moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów SAC ,3 5,8 15 F3VA SAC ,8 6,8 15 F3VA SAC ,2 7,8 15 F3VA SAC ,9 9,2 15 F3VA SAC ,6 10,6 15 F3VA SAC ,8 8,9 23 F3VA SAC ,5 10,4 23 F3VA SAC ,3 11,8 23 F3VA SAC ,4 13,9 23 F3VA SAC ,5 16,0 23 F3VA SAC ,1 13,3 29 F3VA SAC ,0 15,2 29 F3VA SAC ,2 18,0 29 F3VA SAC ,5 20,9 29 F3VA SAC ,5 15,8 36 F3VA SAC ,5 18,2 36 F3VA SAC ,9 21,7 36 F3VA SAC ,3 25,2 36 F3VA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. liczba 11

12 KEA KEA Poziome kolektory modelu Kea rozpościerają się na dwie strony tworząc rytmiczne sekwencje. Konstrukcja pozwala na zawieszenie wielu ręczników. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ¼, dwa korki zaślepiające Wyposażenie dodatkowe : wieszak prosty chromowany, wieszak wygięty chromowany, półka szklana, wieszak typ C chromowany, wieszak ręcznikowy okrągły chromowany, grzałka elektryczna 12

13 KEA KEA widok z przodu widok z boku widok z góry odpowietrznik odpowietrznik H podłączenie 143 x >1 H = wysokość = szerokość wymiary w mm KEA KEA 13.. KEA 15.. KEA 18.. pojemność moc [W] moc [W] H x wodna masa typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [dm³] [kg] liczba poziomych kolektorów kod zamówienia KEA ,4 10,6 2 x 12 F4IA KEA ,3 13,3 2 x 15 F4IA KEA ,7 15,7 2 x 15 F4IA KEA ,1 16,0 2 x 18 F4IA KEA ,7 18,7 2 x 18 F4IA KEA ,6 21,6 2 x 18 F4IA KEA ,7 21,7 2 x 21 F4IA KEA ,2 24,9 2 x 21 F4IA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 13

14 RATEA RATEA Prosta a jednocześnie nietypowa konstrukcja grzejnika Ratea powoduje, że model ten jest niezwykle funkcjonalny. Grzejniki dostępne są w wersji prawo i lewostronnej. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 2 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ¼ Wyposażenie dodatkowe : wieszak prosty chromowany, wieszak wygięty chromowany, półka szklana, wieszak typ C chromowany, wieszak ręcznikowy okrągły chromowany, grzałka elektryczna Uwaga: grzejniki Ratea dostarczane są standardowo w wersji lewostronnej (jak na zdjęciu poniżej). 14

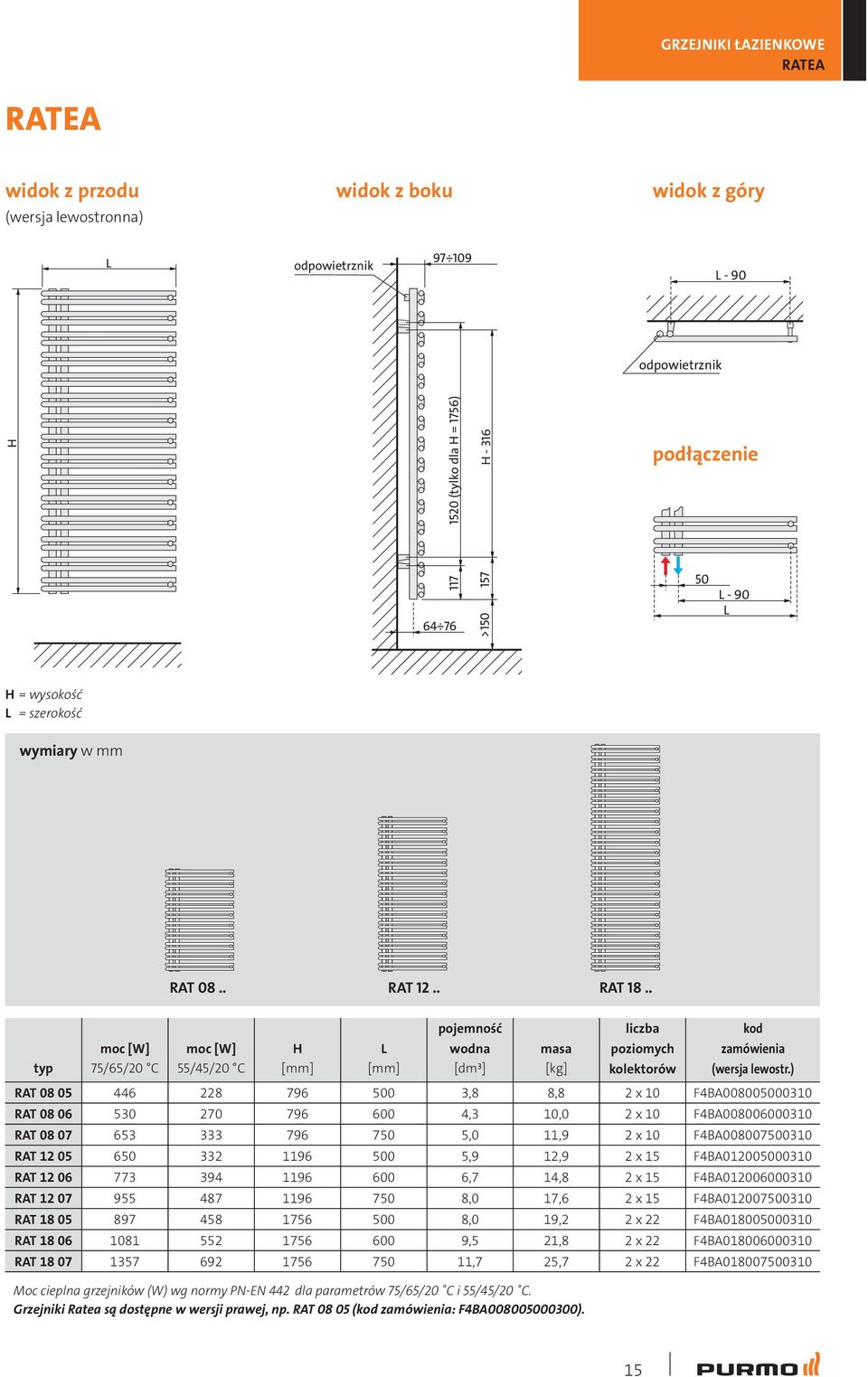

15 RATEA RATEA widok z przodu (wersja lewostronna) widok z boku widok z góry odpowietrznik odpowietrznik H 1520 (tylko dla H = 1756) H podłączenie >1-90 H = wysokość = szerokość wymiary w mm RAT 08.. RAT 12.. RAT 18.. pojemność moc [W] moc [W] H wodna masa typ 75/65/20 C 55/45/20 C [mm] [mm] [dm³] [kg] liczba poziomych kolektorów kod zamówienia (wersja lewostr.) RAT ,8 8,8 2 x 10 F4BA RAT ,3 10,0 2 x 10 F4BA RAT ,0 11,9 2 x 10 F4BA RAT ,9 12,9 2 x 15 F4BA RAT ,7 14,8 2 x 15 F4BA RAT ,0 17,6 2 x 15 F4BA RAT ,0 19,2 2 x 22 F4BA RAT ,5 21,8 2 x 22 F4BA RAT ,7 25,7 2 x 22 F4BA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. Grzejniki Ratea są dostępne w wersji prawej, np. RAT (kod zamówienia: F4BA ). 15

16 ANAFI ANAFI Odważne wzornictwo, przenikające się poziome i pionowe linie, przestrzenna forma to wszystko sprawia, że Anafi porównuje się do współczesnej rzeźby. Grzejnik z powodzeniem można umieścić w salonie czy kuchni. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 3 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ¼, dwa korki zaślepiające ¼, korek zaślepiający ½ Wyposażenie dodatkowe : grzałka elektryczna 16

17 ANAFI ANAFI widok z przodu widok z boku widok z góry odpowietrznik odpowietrznik W x z z x odpowietrznik H H - 40 H p >1 H = wysokość = szerokość W = głębokość z = rozstaw zawieszeń p = rozstaw przyłączy podłączenie grzałki wymiary w mm ANA ANA ANA ANA moc [W] moc [W] H W z p x pojemność wodna masa liczba kolektorów kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [mm] [dm³] [kg] ANA ,5 4,2 8,0 6 F4SA ANA ,5 4,7 9,0 6 F4SA ANA ,0 6,6 10,8 6 F4SA ANA ,0 7,2 11,8 6 F4SA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 17

18 IMIA IMIA W odróżnieniu od klasycznych modeli grzejników łazienkowych, Imia ma kolektory poprowadzone pionowo, co nadaje jej smukły, atrakcyjny wygląd. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 3 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ¼, dwa korki zaślepiające ¼, korek zaślepiający ½ Wyposażenie dodatkowe : wieszak prosty chromowany, wieszak ręcznikowy okrągły chromowany, wieszak ubraniowy, grzałka elektryczna 18

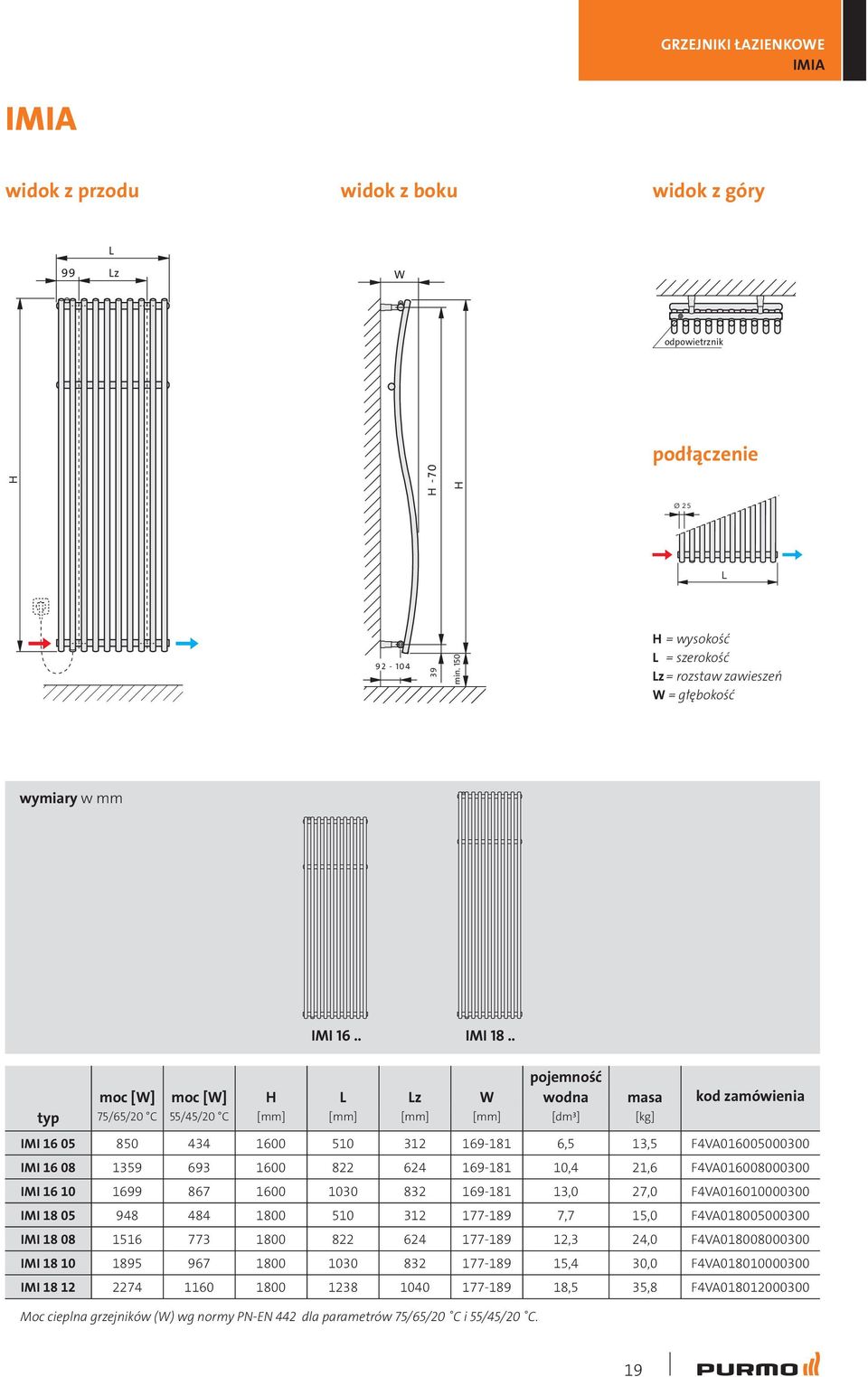

19 IMIA IMIA widok z przodu widok z boku widok z góry 99 z W odpowietrznik podłączenie H H -70 H Ø min. 1 H = wysokość = szerokość z = rozstaw zawieszeń W = głębokość wymiary w mm IMI 16.. IMI 18.. moc [W] moc [W] H z W pojemność wodna masa kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [dm³] [kg] IMI ,5 13,5 F4VA IMI ,4 21,6 F4VA IMI ,0 27,0 F4VA IMI ,7 15,0 F4VA IMI ,3 24,0 F4VA IMI ,4 30,0 F4VA IMI ,5 35,8 F4VA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 19

20 MAURITIUS MAURITIUS Model Mauritius można zainstalować tam gdzie nie brakuje wolnego miejsca na ścianie by zawiesić grzejnik, Po zamontowaniu Mauritius tworzy ściankę działową aranżując wnętrze. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 3 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik ½, dwa korki zaślepiające ½ Wyposażenie dodatkowe : wieszak prosty chromowany, wieszak wygięty chromowany, półka szklana, wieszak typ C chromowany, wieszak ręcznikowy okrągły chromowany, grzałka elektryczna 20

21 MAURITIUS MAURITIUS widok z przodu widok z boku W odpowietrznik 68 H (tylko dla wysokości 2154) H H H = wysokość = szerokość W = głębokość podłączenie grzałki wymiary w mm MAU 12.. MAU 18.. MAU 22.. pojemność moc [W] moc [W] H W wodna masa typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [dm³] [kg] liczba poziomych kolektorów kod zamówienia MAU ,4 20,8 56 F44A MAU ,2 24,2 56 F44A MAU ,0 29,4 56 F44A MAU ,6 34,4 56 F44A MAU ,2 28,8 80 F44A MAU ,6 34,9 80 F44A MAU ,0 42,1 80 F44A MAU ,4 49,5 80 F44A MAU ,3 37,1 100 F44A MAU ,4 34,3 100 F44A MAU ,1 52,2 100 F44A MAU ,5 61,6 100 F44A Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 21

22 JAVA JAVA Poziome elementy grzewcze Javy mają niespotykany kształt elipsy. Umieszczenie ich pod kątem przypominającym uchyloną żaluzję stwarza wrażenie lekkości. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 2 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 8 bar Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik 1/8 Wyposażenie dodatkowe : grzałka elektryczna 22

23 5 5 GRZEJNIKI ŁAZIENKOWE JAVA JAVA widok z przodu widok z boku widok z góry z z p H >1 Hz H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm JAV JAV 09.. JAV 13.. JAV JAV JAV zawieszenia pojemność liczba moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów JAV ,2 6,6 10 F4MA JAV ,7 7,3 13 F4MA JAV ,2 8,7 13 F4MA JAV ,4 10,8 19 F4MA JAV ,1 12,3 19 F4MA JAV ,0 14,3 22 F4MA JAV ,9 18,9 25 F4MA JAV ,0 20,9 28 F4MA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 23

24 MUNA MUNA Płaskie elementy grzewcze nadają Munie surowy wygląd, który doskonale pasuje do minimalistycznego wnętrza, gdzie atrakcyjny detal ma szczególne znaczenie. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 2 otwory z gwintem wewnętrznym 1/2" Ciśnienie robocze : 4 bary Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, odpowietrznik 1/8 Wyposażenie dodatkowe : wieszak prosty, wieszak okrągły, wieszak ręcznikowy typ V, grzałka elektryczna 24

25 MUNA MUNA widok z przodu widok z boku widok z góry z z H Hz 80 p > H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm MUN MUN MUN MUN 17.. MUN MUN MUN 07.. zawieszenia pojemność liczba moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów MUN ,8 10,8 10 F8GA MUN ,3 14,1 13 F8GA MUN ,6 19,4 18 F8GA MUN ,3 23,1 19 F8GA MUN ,3 29,1 19 F8GA MUN ,3 33,9 22 F8GA MUN ,8 9,6 6 F8FA MUN ,0 16,5 8 F8FA MUN ,2 21,5 8 F8FA Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 25

26 FORES CH FORES CH Grzejnik o minimalistycznej formie. Urzekający prostotą kształtu i precyzją wykonania. Wykończenie wysokiej jakości chromem umożliwia aranżacje grzejnika Flores CH zarówno w klasycznych jak i nowoczesnych łazienkach. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 8 bar Temperatura maksymalna : 110 ºC Malowanie : galwaniczne pokrycie warstwą chromu Wyposażenie podstawowe : chromowane zawieszenie o regulowanej odległości od ściany, odpowietrznik 1/2, korek zaślepiający Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, grzałka elektryczna. 26

27 FORES CH widok z boku widok z góry p Hz 93 H FORES CH widok z przodu z p >1 H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm FO 08.. CH FO 12.. CH FO CH FO CH zawieszenia pojemność moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów FO CH ,54 7,0 16 F35A SCHRO FO CH ,20 10,1 23 F35A SCHRO FO CH ,04 7,7 16 F35A SCHRO FO CH ,92 11,3 23 F35A SCHRO FO CH ,30 14,0 28 F35A SCHRO FO CH ,84 16,9 34 F35A SCHRO Grzejnik chromowany. Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. PKWiU liczba 27

28 FORES C CH FORES C CH Subtelna krzywizna kolektorów poziomych czyni model Flores C CH niezwykle praktycznym w codziennym użytkowaniu. Uniwersalizmu dodaje warstwa chromu, który zawsze jest ponadczasowy. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 8 bar Temperatura maksymalna : 110 ºC Malowanie : galwaniczne pokrycie warstwą chromu Wyposażenie podstawowe : chromowane zawieszenie o regulowanej odległości od ściany, odpowietrznik 1/2, korek zaślepiający Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, grzałka elektryczna. 28

29 FORES C CH W p Hz 93 H FORES C CH widok z przodu widok z boku widok z góry z p >1 H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy W = głębokość wymiary w mm FC 08.. CH FC 12.. CH FC CH FC CH zawieszenia pojemność moc [W] moc [W] H W Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów FC CH ,54 7,0 16 F33A SCHRO FC CH ,20 10,1 23 F33A SCHRO FC CH ,04 7,7 16 F33A SCHRO FC CH ,92 11,3 23 F33A SCHRO FC CH ,30 14,0 28 F33A SCHRO FC CH ,84 16,9 34 F33A SCHRO Grzejnik chromowany. Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. PKWiU liczba 29

30 EATO EATO Płaskie elementy grzewcze usytuowane asymetrycznie względem kolektorów pionowych dodają ekstrawagancji przy jednoczesnym zachowaniu wysokiej funkcjonalności. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 4 bary Temperatura maksymalna : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, korek i odpowietrznik ½ Wyposażenie dodatkowe : wieszak prosty, wieszak okrągły, wieszak ręcznikowy typ V, grzałka elektryczna. Uwaga! Zasilanie i powrót podłączane ZAWSZE od dołu (można zamieniać miejscami). Grzejnik jest odwracalny góra/dół co pozwala na uzyskanie wersji zarówno lewo jak i prawostronnych. 30

31 GRZEJNIKI ŁAZIENKOWE EATO EATO widok z przodu widok z boku widok z góry ,5-123,5 115 H Hz z 70,5-80,5 30 >1 p H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm EA EA 11.. EA 14.. p pojemność wodna masa [mm] [mm] [dm³] [kg] 4,2 5,7 6,7 7,2 8,5 10,2 9,7 13,1 16,1 16,4 20,2 24,3 zawieszenia Hz z moc [W] moc [W] H typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] EA EA EA EA EA EA EA liczba poziomych kolektorów Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 31 kod zamówienia F8MA D40 F8MA D40 F8MA D40 F8MA D40 F8MA D40 F8MA D40

32 APOIMA APOIMA Oryginalny kształt łukowo wygiętych kolektorów poziomych wprowadza do każdego wnętrza element równowagi i harmonii. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 2 otwory z gwintem wewnętrznym ½ Ciśnienie robocze : 4 bary Temperatura maksymalna : 110 C Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, korek i odpowietrznik ½ Wyposażenie dodatkowe: wieszak prosty, wieszak okrągły, wieszak ręcznikowy typ V, grzałka elektryczna. Uwaga! Zasilanie i powrót podłączane ZAWSZE od dołu (można zamieniać miejscami). 32

33 GRZEJNIKI ŁAZIENKOWE APOIMA APOIMA widok z przodu widok z boku widok z góry z 115 H Hz ,5-123, >115 70,5-80,5 p H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm APO APO APO moc [W] H typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] APO APO APO APO APO APO p pojemność wodna masa [mm] [mm] [dm³] [kg] 5,3 7,1 8,9 10,2 12,2 12,8 17,1 21,5 25,3 29,4 zawieszenia Hz z moc [W] APO liczba poziomych kolektorów Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 33 kod zamówienia F8JA F8JA F8JA F8JA F8JA

34 APIA APIA Proste linie podwójnych kolektorów poziomych zapewniają wysoką wydajność cieplną przy zachowaniu kompaktowych wymiarów. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 2 otwory z gwintem wewnętrznym 1/2" dla podłączenia środkowego (rozstaw króćców mm) oraz 4 otwory z gwintem wewnętrznym 1/2" do podłączenia skrajnego od dołu Ciśnienie robocze : 10 bar Temperatura maksymalna : 110 C Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RA 9016, pozostałe kolory z palety RA na zamówienie Wyposażenie podstawowe : zawieszenia o regulowanej odległości od ściany, korki i odpowietrznik 1/2", Wyposażenie dodatkowe : wieszak prosty, wieszak okrągły, wieszak ręcznikowy typ V, grzałka elektryczna. 34

35 APIA APIA widok z przodu widok z boku widok z góry z Ø 22 podłączenie Ø 30 Hz H p > H = wysokość = szerokość Hz = pionowy rozstaw zawieszeń z = poziomy rozstaw zawieszeń p = rozstaw przyłączy wymiary w mm API M API M API M API M zawieszenia pojemność liczba moc [W] moc [W] H Hz z p wodna masa poziomych kod zamówienia typ 75/65/20 C 55/45/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] kolektorów API M ,9 18,2 48 F3VE API M ,3 20,7 48 F3VE API M ,2 24,3 48 F3VE API M ,1 28,0 48 F3VE API M ,1 27,7 72 F3VE API M ,9 31,9 72 F3VE API M ,3 38,0 72 F3VE API M ,8 44,1 72 F3VE Moc cieplna grzejników (W) wg normy PN-EN 442 dla parametrów 75/65/20 C i 55/45/20 C. 35

36 INFORMACJE DODATKOWE Współczynniki korekcyjne temperatura czynnika grzejnego [ C] przykład: wartość współczynnika do doboru wydajności cieplnej grzejnika przy temperaturach innych niż 75/65/20 C temperatura powietrza t i w ogrzewanym pomieszczeniu [ C] t z t p ,48 0, 0,54 0,57 0,59 0,61 0,64 0, , 0,52 0,56 0,60 0,62 0,64 0,67 0, ,52 0,55 0,59 0,63 0,65 0,68 0,70 0, ,54 0,57 0,61 0,66 0,69 0,72 0,75 0, ,57 0,60 0,65 0,70 0,73 0,76 0,79 0, ,52 0,55 0,58 0,63 0,65 0,67 0,70 0, ,54 0,57 0,61 0,66 0,68 0,71 0,74 0, ,57 0,60 0,64 0,69 0,72 0,75 0,78 0, ,59 0,63 0,67 0,73 0,76 0,80 0,83 0, ,62 0,66 0,71 0,77 0,81 0,85 0,89 0, ,56 0,59 0,64 0,69 0,72 0,75 0,78 0, ,59 0,62 0,67 0,72 0,75 0,79 0,82 0, ,62 0,65 0,70 0,77 0,80 0,84 0,88 0, ,65 0,69 0,75 0,81 0,85 0,89 0,94 0, ,68 0,73 0,79 0,87 0,91 0,96 1,01 1, ,61 0,65 0,70 0,76 0,79 0,83 0,87 0, ,64 0,68 0,74 0,81 0,84 0,88 0,93 0, ,68 0,72 0,78 0,86 0,90 0,94 0,99 1, ,72 0,76 0,83 0,91 0,96 1,01 1,07 1, ,76 0,81 0,89 0,98 1,04 1,10 1,16 1, ,67 0,72 0,78 0,85 0,89 0,94 0,98 1, ,71 0,75 0,82 0,90 0,95 1,00 1,05 1, ,75 0,80 0,88 0,97 1,02 1,08 1,14 1, ,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1, ,75 0,79 0,87 0,96 1,01 1,07 1,13 1, ,79 0,84 0,93 1,03 1,08 1,15 1,22 1, ,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1, ,83 0,89 0,98 1,10 1,16 1,23 1,31 1, ,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1, ,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1, ,08 1,17 1,33 1,53 1,65 1,78 1,94 2, ,07 1,16 1,31 1, 1,62 1,75 1,90 2, ,15 1,26 1,43 1,66 1,80 1,96 2,15 2, ,25 1,37 1,59 1,86 2,03 2,24 2,48 2, ,23 1,36 1,56 1,82 1,98 2,17 2,40 2, ,34 1,48 1,73 2,05 2,25 2, 2,79 3, ,47 1,65 1,94 2,36 2,63 2,96 3,38 3, ,45 1,62 1,90 2,28 2,53 2,83 3,19 3, ,60 1,80 2,15 2,64 2,96 3,37 3,89 4, ,75 1,98 2,40 3,00 3,41 3,93 4,62 5, ,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87 Tablica została opracowana dla współczynnika n = 1,3 Obliczeniowe zapotrzebowanie na ciepło pomieszczenia wynosi 800 W. Projektowana temperatura wody zasilającej grzejnik wynosi 55 C, a powracającej z grzejnika 45 C. Projektowana temperatura powietrza w pomieszczeniu wynosi 20 C. Dla parametrów 55/45/20 C odczytujemy współczynnik korekcyjny 1,96. Mnożąc obliczeniowe zapotrzebowanie na ciepło (800 W) przez współczynnik korekcyjny (1,96), otrzymujemy moc cieplną (1568 W), według której dobieramy grzejnik dla parametrów 75/65/20 C. Oznacza to, że projektowany grzejnik dla parametrów 55/45/20 C osiągnie moc cieplną 800W, zaś dla parametrów 75/65/20 C moc 1568 W. 36

37 INFORMACJE DODATKOWE Zawory i głowice do grzejników Niektóre modele grzejników łazienkowych (Kea, Ratea, Mauritius, Elato, Apolima, Apia), które posiadają podłączenia dolne z rozstawem mm, można podłączyć z wykorzystaniem zespolonych zaworów termostatycznych. Przykładowe typy i producentów podano w tabelce. NUMER KATAOGOWY PRODUCENT ZAWÓR GŁOWICA Danfoss VHX-DUO + RAX 013G4281 zestaw biały RA G4279 zestaw chromowany Heimeier Multilux jak dla grzejników dekoracyjnych z wkładką zaworową Herz , , , Honeywell Therafix V2474YE0015 jak dla grzejników dekoracyjnych V2474YD0015 z wkładką zaworową Oventrop Multiblock T jak dla grzejników dekoracyjnych z wkładką zaworową Schlosser Duo-plex , , jak dla grzejników dekoracyjnych , z wkładką zaworową TempCo VT to zestaw zaworów, który został zaprojektowany do współpracy z instalacją stanowiącą połączenie dwóch systemów grzewczych: ogrzewania podłogowego i grzejników. Zaletą, która różni go od zwykłych zaworów ograniczających temperaturę powrotu jest nowatorska konstrukcja. W rozwiązaniu Purmo ogrzewanie podłogowe jest połączone hydraulicznie szeregowo z grzejnikiem, co powoduje, że temperatura zasilania ogrzewania podłogowego jest obniżana przez grzejnik. Dzięki szeregowemu podłączeniu zestaw TempCo VT zapewnia proste zrównoważenie hydrauliczne. Zarówno podłogówkę jak i grzejnik reguluje się kręcąc jednym centralnym zaworem. Zintegrowane zabezpieczenie przed zbyt wysoką temperaturą, wyłącza automatycznie obieg ogrzewania podłogowego w razie przekroczenia temperatury 55 oc, bez konieczności odcięcia grzejnika. Jest to możliwe dzięki specjalnemu obejściu w konstrukcji zaworu (tzw. bypass), co odróżnia TempCo VT od popularnych zaworów RT. PRODUCENT OPIS KOD ZAMÓWIENIA Purmo zestaw przyłączeniowy TempCo VT biały FBSOTHEFB51080PR9016 zestaw przyłączeniowy TempCo VT chrom FBSOTHEFB51081PVCHRO głowica do zestawu TempCo VT biała FBSCONTFB głowica do zestawu TempCo VT chrom FBSCONTFB510840VCHRO 37

38 INFORMACJE DODATKOWE Akcesoria opis wymiary, kolory, moce kod zamówienia wieszak prosty chromowany Kea, Ratea, Mauritius Imia Kea, Ratea (szer. 600, 7), Mauritius (szer. 600, 7, 900) Imia (szer. 822, 1030, 1238) Kea (szer. 7, 900), Mauritius (szer. 900) Imia (szer. 822, 1030, 1238) Imia (szer. 1030, 1238) wieszak wygięty chromowany Kea, Ratea, Mauritius Kea (szer. 7, 900), Ratea (szer. 7), Mauritius (szer. 7, 900) półka szklana 492 mm AZ1CR049C100100SCHRO 492 mm AZ1CR049C300100SCHRO 596 mm AZ1CR060C100100SCHRO 596 mm AZ1CR060C300100SCHRO 804 mm AZ1CR080C100100SCHRO 804 mm AZ1CR080C300100SCHRO 1012 mm AZ1CR101C300100SCHRO 0 mm AZ1BT0C100100SCHRO 6 mm AZ1BT065C100100SCHRO Kea, Ratea, Mauritius Kea, Ratea, Mauritius Kea (szer. 7, 900), Ratea (szer. 7), Mauritius (szer. 7, 900) wieszak typ C chromowany Kea, Ratea, Mauritius Santorini wieszak ręcznikowy okrągły chromowany Kea, Ratea, Mauritius Santorini, Santorini C Imia wieszak ubraniowy Imia 300 mm AZ1GS030C100100SCHRO 0 mm AZ1GS0C100100SCHRO 6 mm AZ1GS065C100100SCHRO AZ1HT000C100100SCHRO AZ1HT000C200100SCHRO AZ1TR000C100100SCHRO AZ1TR000C200100SCHRO AZ1TR000C300100SCHRO AZ1BH000C000100SCHRO wieszak prosty Muna biały AZ16BTBARP40B00 chromowany AZ16BTBARP400CHSCHRO wieszak okrągły Muna biały AZ16HTANOPB0000 chromowany AZ16HTANOPCH000SCHRO wieszak ręcznikowy typ V - szt. 2 Muna biały AZ16BTPATVPB000 chromowany AZ16BTPATVPCH00SCHRO 38

39 INFORMACJE DODATKOWE O firmie O wprowadzonym w naszej firmie zintegrowanym systemie zarządzania jakością i zarządzania środowiskowego zgodnym z normami ISO 9001 i ISO świadczą przyznane przez British Standards Institution certyfikaty. Rettig Heating Koncern wywodzący się z Finlandii jest największym producentem grzejników w Polsce i Europie. Wysokiej jakości produkty i poparte działaniem partnerstwo to klucze do sukcesów naszej firmy. Nasze grzejniki sprawdziły się w trudnych warunkach klimatycznych północnej Skandynawii. Działając przez ponad lat zdobyliśmy uznanie na rynkach europejskich, jak również w krajach innych kontynentów. Mamy największą i najlepiej zorganizowaną sieć sprzedaży. Dzięki temu nasze zaangażowanie w obsługę drobnych przedsięwzięć jest tak samo duże, jak w realizację wielkich inwestycji. Swój wizerunek firma Rettig Heating zawdzięcza polskim menadżerom i inżynierom. Doświadczeni, wysoko wykwalifikowani regionalni szefowie sprzedaży utrzymują stały kontakt z dystrybutorami, projektantami, instalatorami i inwestorami, troszcząc się o najwyższą jakość obsługi klienta. W Polsce zatrudniamy obecnie ponad 300 osób. Inwestujemy w przyszłe kadry współpracując z ośrodkami akademickimi na terenie kraju. Organizujemy szkolenia dla projektantów i instalatorów. Wszystko to w trosce o satysfakcję naszego klienta, który zawsze może liczyć na naszą pomoc. 39

40 INFORMACJE DODATKOWE Kolory z palety RA Prezentowane w folderze kolory należy traktować jako poglądowe. Przed zakupem należy dobierać kolory tylko na podstawie oryginalnego wzornika kolorów RA. Producent nie bierze odpowiedzialności za dobór kolorów na podstawie materiałów drukowanych bądź wyświetlonych na ekranie komputera. RA 1003 RA 1004 RA 1013 RA 1015 RA 2002 RA 3002 RA 3003 RA 3015 RA 4005 RA 4007 RA 00 RA 01 RA 02 RA 03 RA 11 RA 13 RA 14 RA 15 RA 17 RA 18 RA 20 RA 21 RA 22 RA 23 RA 6000 RA 6005 RA 6016 RA 6019 RA 6027 RA 6029 RA 7001 RA 7013 RA 7015 RA 7016 RA 7030 RA 7035 RA 7036 RA 7047 RA 8003 RA 8017 RA 9001 RA 9002 RA 9005 RA 9006* RA 9007* RA 9010 RA 9016 *) kolory metaliczne 40 UWAGA!!! Różne typy grzejników mogą mieć różne odcienie tego samego koloru.

41 INFORMACJE DODATKOWE Kolory z palety RA Prezentowane w folderze kolory należy traktować jako poglądowe. Przed zakupem należy dobierać kolory tylko na podstawie oryginalnego wzornika kolorów RA. Producent nie bierze odpowiedzialności za dobór kolorów na podstawie materiałów drukowanych bądź wyświetlonych na ekranie komputera. RA 1000 RA 1001 RA 1002 RA 1005 RA 1006 RA 1007 RA 1011 RA 1012 RA 1014 RA 1016 RA 1017 RA 1018 RA 1019 RA 1020 RA 1021 RA 1023 RA 1024 RA 1027 RA 1028 RA 1032 RA 1033 RA 1034 RA 2000 RA 2001 RA 2003 RA 2004 RA 2008 RA 2009 RA 2010 RA 2011 RA 2012 RA 3000 RA 3001 RA 3004 RA 3005 RA 3007 RA 3009 RA 3011 RA 3012 RA 3013 RA 3014 RA 3016 RA 3017 RA 3018 RA 3020 RA 3022 RA 3027 RA 3031 RA 4001 RA 4002 RA 4003 UWAGA!!! Różne typy grzejników mogą mieć różne odcienie tego samego koloru. 41

42 INFORMACJE DODATKOWE Kolory z palety RA Prezentowane w folderze kolory należy traktować jako poglądowe. Przed zakupem należy dobierać kolory tylko na podstawie oryginalnego wzornika kolorów RA. Producent nie bierze odpowiedzialności za dobór kolorów na podstawie materiałów drukowanych bądź wyświetlonych na ekranie komputera. RA 4004 RA 4006 RA 4008 RA 4009 RA 4010 RA 04 RA 05 RA 07 RA 08 RA 09 RA 10 RA 12 RA 19 RA 24 RA 6001 RA 6002 RA 6003 RA 6004 RA 6006 RA 6007 RA 6008 RA 6009 RA 6010 RA 6011 RA 6012 RA 6013 RA 6014 RA 6015 RA 6017 RA 6018 RA 6020 RA 6021 RA 6022 RA 6024 RA 6025 RA 6026 RA 6028 RA 6032 RA 6033 RA 6034 RA 7000 RA 7002 RA 7003 RA 7004 RA 7005 RA 7006 RA 7008 RA 7009 RA UWAGA!!! Różne typy grzejników mogą mieć różne odcienie tego samego koloru.

43 INFORMACJE DODATKOWE Kolory z palety RA Prezentowane w folderze kolory należy traktować jako poglądowe. Przed zakupem należy dobierać kolory tylko na podstawie oryginalnego wzornika kolorów RA. Producent nie bierze odpowiedzialności za dobór kolorów na podstawie materiałów drukowanych bądź wyświetlonych na ekranie komputera. RA 7011 RA 7012 RA 7021 RA 7022 RA 7023 RA 7024 RA 7026 RA 7031 RA 7032 RA 7033 RA 7034 RA 7037 RA 7038 RA 7039 RA 7040 RA 7042 RA 7043 RA 7044 RA 7045 RA 7046 RA 8000 RA 8001 RA 8002 RA 8004 RA 8007 RA 8008 RA 8011 RA 8012 RA 8014 RA 8015 RA 8016 RA 8019 RA 8022 RA 8023 RA 8024 RA 8025 RA 8028 RA 9003 RA 9004 RA 9011 RA 9017 RA 9018 UWAGA!!! Różne typy grzejników mogą mieć różne odcienie tego samego koloru. 43

44 INFORMACJE DODATKOWE Warunki gwarancji 1. Grzejniki łazienkowe PURMO wprowadzane są do obrotu i udostępniane na podstawie Rozporządzenia Parlamentu Europejskiego i Rady (UE) nr 305/2011 ustanawiającego zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych (CPR). 2. Rettig Heating Sp. z o.o. z siedzibą w Rybniku przy ul. Przemysłowej (zwany dalej Gwarantem) udziela na terytorium Unii Europejskiej 10-letniej (licząc od dnia zakupu) gwarancji na grzejniki łazienkowe PURMO zamontowane w wodnych instalacjach centralnego ogrzewania. 3. Gwarancją objęte są grzejniki zamontowane w wodnych instalacjach centralnego ogrzewania: systemu zamkniętego z przeponowym naczyniem wzbiorczym; zasilanych z wymiennikowego węzła cieplnego lub kotłowni, pompy ciepła; wykonanych z rur stalowych czarnych, miedzianych lub z tworzywa sztucznego z barierą antydyfuzyjną; wyposażonych w odpowietrzenia miejscowe (nie dopuszcza się systemu centralnej sieci odpowietrzającej); montowane w pomieszczeniach łazienek obiektów mieszkalnych, biurowych, usługowych i innych, w których nie ma szkodliwego oddziaływania korozyjnego substancji zawartych w powietrzu; Dopuszcza się montowanie grzejników łazienkowych PURMO w niewielkich instalacjach systemu otwartego (do mocy 25 kw) pod warunkiem używania w tych instalacjach dopuszczonych do stosowania inhibitorów korozji. W czasie trwania gwarancji, grzejniki oraz ich elementy, w których ujawnią się wady wynikające z winy producenta i zgłoszone nie później niż 1 miesiąc od daty ich wykrycia zostaną naprawione a jeśli to niemożliwe, wymienione na nowe, wolne od wad. 4. Podstawą do uzyskania gwarancji jest: posiadanie dokumentu zakupu, jakim jest faktura lub paragon, zamontowanie grzejników w wodnej instalacji centralnego ogrzewania zgodnie z krajowymi przepisami technicznymi i przywołanych w nich normami, 5. Ciśnienie robocze w instalacji centralnego ogrzewania z grzejnikami łazienkowymi PURMO nie może przekroczyć 10 bar (8 bar dla grzejników Java, Flores CH, Flores C CH, Banga oraz 4 bar dla modelu Muna, Elato i Apolima) a maksymalna temperatura robocza 110 C. W budynkach wysokich i wysokościowych należy stosować podział instalacji na strefy. Sprawdzenie szczelności instalacji przeprowadzać należy przy ciśnieniu próbnym równym ciśnieniu roboczemu w danej instalacji plus 2 bary, jednak przy ciśnieniu nie mniejszym niż 4 bary. Maksymalne dopuszczalne ciśnienie podczas próby szczelności instalacji wynosi 12 bar (10 bar dla grzejników Java, Flores CH, Flores C CH, Banga oraz 6 bar dla modelu Muna, Elato i Apolima). 6. Gwarancja nie obejmuje grzejników zamontowanych: w instalacji centralnego ogrzewania, która będzie połączona z wysokotemperaturową siecią cieplną przez hydroelewator lub węzeł zmieszania pompowego, w instalacji centralnego ogrzewania, która będzie miała stałe połączenie z instalacją wodociągową bez zastosowanej na połączeniu armatury zabezpieczającej przed przepływami zwrotnymi tzw. antyskażeniowej, w instalacji centralnego ogrzewania, która będzie opróżniana z wody częściej i na dłużej niż to wynika z niezbędnych wymogów eksploatacyjnych, podłączonych do instalacji ciepłej wody użytkowej w instalacjach parowych, zamontowanych w instalacji centralnego ogrzewania, w której zostaną przekroczone dopuszczalne wartości najważniejszych wskaźników jakości wody jak: sumaryczna zawartość jonów chlorkowych i siarczanowych nie może być większa niż 1 mg/l (dla instalacji z rur miedzianych nie większa niż mg/l), zawartość tlenu nie może być większa niż 0.1 mg/l, odczyn wody ph powinien zawierać się w przedziale , twardość ogólna nie może być większa niż 4.0 mval/l. 7. Gwarancja nie będzie obejmowała uszkodzeń grzejników oraz akcesoriów, które będą wynikiem niewłaściwego użytkowania, przechowywania, transportu oraz zastosowania wyrobu niezgodnie z przeznaczeniem. Dotyczy to w szczególności grzejników: składowanych przed zainstalowaniem na świeżym powietrzu, uszkodzonych mechanicznie, 44

45 INFORMACJE DODATKOWE Warunki gwarancji zanieczyszczonych od wewnątrz ciałami stałymi lub płynami szkodliwymi, zdeformowanych przez zbyt wysokie ciśnienie próbne lub ciśnienie statyczne w instalacji, zdeformowanych w wyniku zamrożenia instalacji, oraz akcesoriów (zawieszenia, półki, wieszaki) uszkodzonych mechanicznie. 8. Grzejniki należy montować bez zdejmowania indywidualnego opakowania fabrycznego. Opakowanie to powinno pozostać na grzejniku nawet, jeżeli instalacja centralnego ogrzewania uruchamiana jest dla ogrzewania budynku w czasie prac wykończeniowych lub dla osuszania budynku. Zaleca się, aby opakowanie zdejmowane było przez użytkownika pomieszczenia po zakończeniu wszystkich prac wykończeniowych. Grzejniki ze względów higienicznych wymagają okresowego czyszczenia. Wymaga się używania do tego celu delikatnych i miękkich materiałów ewentualnie lekko zwilżonych wodą. Do czyszczenia grzejników nie wolno używać agresywnych lub żrących środków czyszczących (rozpuszczalniki, środki zawierające chlor). Reklamacje składane na uszkodzenia powłoki lakierniczej spowodowane niewłaściwą eksploatacją i konserwacją nie będą uwzględniane. 9. Zabrania się opróżniania całej instalacji lub jej części z wody i pozostawiania w tym stanie. Dotyczy to również nowych instalacji poddanych próbom szczelności. W razie potrzeby opróżnienia instalacji np. z powodu remontu lub konserwacji, wodę należy usunąć tylko z tej części instalacji, z której jest to niezbędne. Po wykonaniu prac opróżnioną instalację należy natychmiast ponownie napełnić wodą. Ilość wody zużywanej do napełniania i uzupełniania instalacji centralnego ogrzewania należy kontrolować np. przy pomocy wodomierza. 10. Wyrób podlega gwarancji pod warunkiem, że nie był on przez Kupującego lub osoby trzecie naprawiany lub zmieniany bez zgody Gwaranta. 11. W przypadku wystąpienia wad w okresie gwarancyjnym następuje wszczęcie postępowania reklamacyjnego poprzez zgłoszenie do Sprzedawcy szkody na specjalnym formularzu reklamacyjnym z dokładnym opisem powstałej wady i podaniem wszystkich wymaganych danych zawartych w formularzu. Sprzedawca przyjmuje zgłoszenie reklamacyjne i przesyła je do Gwaranta listem poleconym, faksem lub mailem w ciągu 24 godzin od jego otrzymania. W przypadku przesłania formularza z niekompletnymi danymi uniemożliwiającymi rozpatrzenie reklamacji, formularz zostanie zwrócony przez Gwaranta w celu uzupełnienia danych. Do formularza powinna być dołączona faktura lub paragon zakupu lub ich kserokopia. W szczególnych przypadkach Gwarant może poprosić o uzupełnienie zgłoszenia reklamacyjnego o dokumentację fotograficzną przedstawiającą przedmiot zgłoszenia reklamacyjnego. Gwarant jest zobowiązany do udzielenia odpowiedzi na zgłoszenie reklamacyjne w formie pisemnej w ciągu 14 dni od daty otrzymania zgłoszenia licząc od dnia otrzymania kompletnie wypełnionego formularza reklamacyjnego. 12. W celu rozpatrzenia reklamacji Gwarant podda reklamowany wyrób oględzinom, które mogą nastąpić w miejscu zamontowania grzejnika lub innym miejscu wskazanym przez Gwaranta. Jeżeli zgłoszenie reklamacyjne dotyczy wady mającej charakter uszkodzenia mechanicznego, do oględzin należy zachować oryginalne opakowanie w którym grzejnik został dostarczony. W przypadku uznania reklamacji, Gwarant zobowiązuje się w terminie 14 dni od daty jej uznania do bezpłatnej naprawy lub wymiany tych części produktu, które zostały uznane za wadliwe z powodu nieprawidłowej produkcji lub wad materiałowych lub wymiany całego grzejnika na nowy, wolny od wad. W szczególnych przypadkach (np.: jeśli wymiana produktu wymaga sprowadzenia go z zagranicy) Gwarant zastrzega sobie prawo do wydłużenia terminu realizacji uznanej reklamacji do 30 dni. W przypadku wad, które nie wpływają na funkcjonalność grzejnika, Gwarant może również zaproponować upust cenowy. W przypadku reklamacji na produkt, którego wytwarzania zaprzestano, Gwarant zaproponuje klientowi produkt o parametrach odpowiadających reklamowanemu grzejnikowi lub zaproponuje zwrot jego wartości w dniu zakupu. Gwarant nie dostarcza grzejników zastępczych na czas rozpatrywania reklamacji. 13. Gwarant zastrzega sobie prawo wyboru sposobu załatwienia reklamacji. W przypadku uznania reklamacji na grzejnik z opcją jego wymiany na nowy, czynności montażowe przeprowadza autoryzowany serwisant marki Purmo. Jeżeli montaż wymienianego grzejnika będzie utrudniony np.: w przypadku braku zaworów umożliwiających odcięcie grzejnika od instalacji, serwisant może odmówić demontażu starego i montażu nowego grzejnika, pozostawiając jednakże nowy grzejnik u klienta. W takich przypadkach roszczenie reklamacyjne uznaje się za spełnione przez Gwaranta. 14. Okres gwarancji ulega przedłużeniu o czas trwania naprawy liczony od daty dostarczenia produktu do Gwaranta do dnia naprawy a w przypadku wymiany grzejnika na nowy okres gwarancji biegnie od nowa. 15. Gwarant zastrzega sobie prawo do dokonywania zmian w swoich produktach bez wcześniejszego powiadomienia pod warunkiem, że nie będą to żadne istotne szczegóły techniczne wpływające na dobór grzejnika. 16. Niniejsze warunki gwarancyjne na sprzedany towar nie wyłączają, nie ograniczają ani nie zawieszają uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. 17. Warunki gwarancyjne w niniejszej formie obowiązują od dnia r. 45
