GMINA ŚWIEBODZICE z siedzibą Świebodzice, Rynek 1 PRZEDMIAR ROBÓT

Transkrypt

1 Nazwa i adres Zamawiającego: GMINA ŚWIEBODZICE z siedzibą Świebodzice, Rynek 1 PRZEDMIAR ROBÓT Nazwa nadana zamówieniu przez Zamawiającego: Zakres robót budowlanych objętych przedmiotem zamówienia: Wykonanie utwardzenia drogi wewnętrznej w działkach nr 265 i nr 199/4 - obręb Ciernie 4 w ŚWIEBODZICACH ETAP 1. ROBÓT Kod CPV Nazwa kategorii robót Prace dotyczące naprawy dróg Adres obiektu budowlanego: województwo: DOLNOŚLĄSKIE powiat: ŚWIDNICKI gmina: ŚWIEBODZICE obręb: CIERNIE 4 numery ewidencyjne działek: 265, 199/4 Nazwa i adres jednostki opracowującej dokumentację: Przedsiębiorstwo Oznakowania Dróg RONDO Świebodzice, ul. 11 Listopada 3/7 Przedmiar opracowali: Imię i nazwisko projektanta, numer uprawnień budowlanych Podpis Asystent projektanta: Projektant: mgr inŝ. Jacek MOZALEWSKI mgr inŝ. Zbigniew MORAWSKI DODP 1.120/55/8/94 UAN.V-7342/3/55/ Data opracowania: wrzesień 2009 r. PRZEDMIAR ROBÓT Str. 1

2 SPIS ZAWARTOŚCI 1/ Karta tytułowa Str. 1 2/ Spis zawartości Str. 2 3/ Spis działów przedmiaru robót Str. 3 4/ Tabela przedmiaru robót Str. 4 5 PRZEDMIAR ROBÓT Str. 2

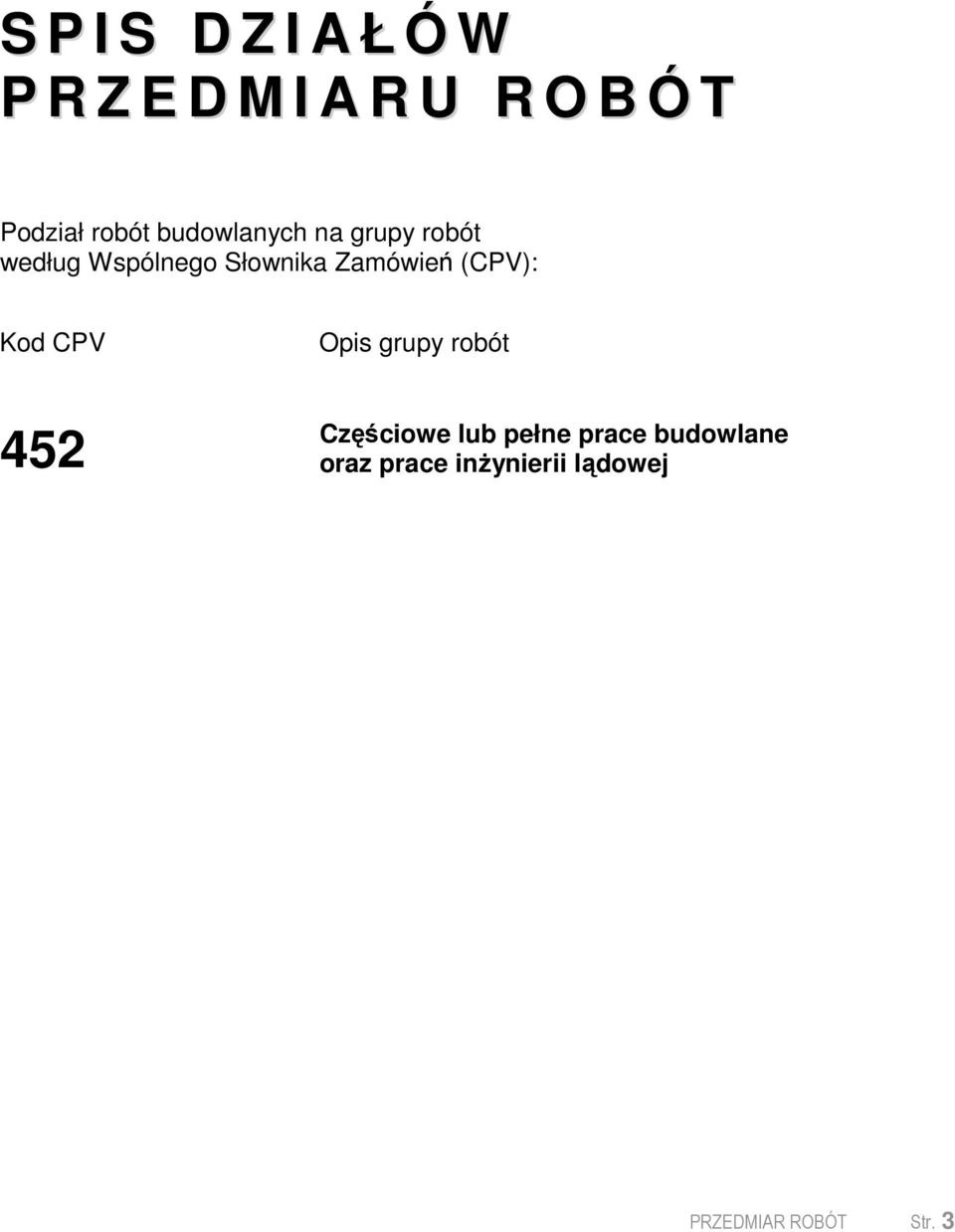

3 S P I S D Z I A Ł Ó W P R Z E D M I A R U R O B Ó T Podział robót budowlanych na grupy robót według Wspólnego Słownika Zamówień (CPV): Kod CPV Opis grupy robót 452 Częściowe lub pełne prace budowlane oraz prace inŝynierii lądowej PRZEDMIAR ROBÓT Str. 3

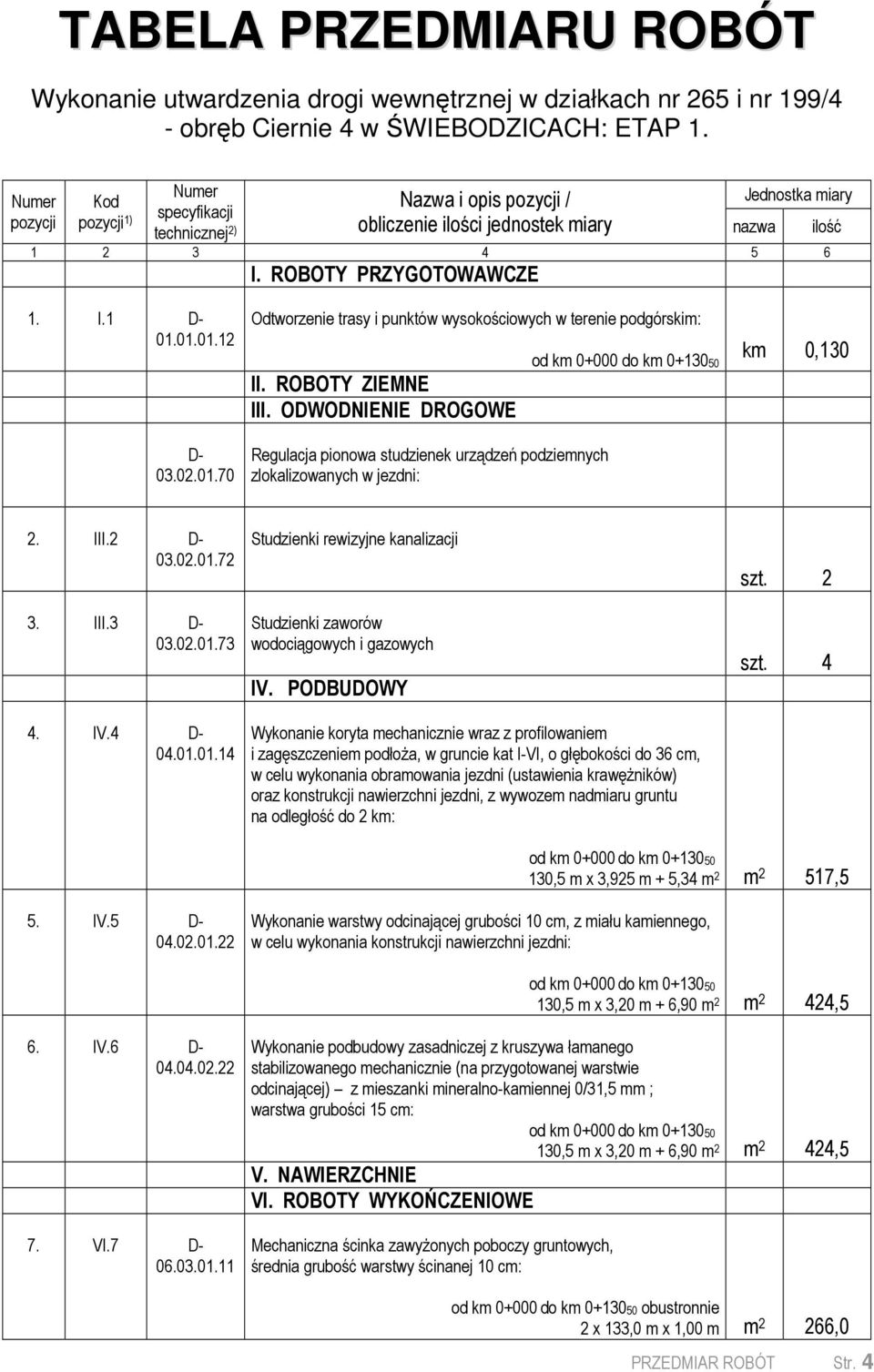

4 TABELA PRZEDMIARU ROBÓT Wykonanie utwardzenia drogi wewnętrznej w działkach nr 265 i nr 199/4 - obręb Ciernie 4 w ŚWIEBODZICACH: ETAP 1. Numer pozycji Numer specyfikacji Jednostka miary Kod pozycji 1) technicznej 2) Nazwa i opis pozycji / obliczenie ilości jednostek miary nazwa I. ROBOTY PRZYGOTOWAWCZE ilość 1. I.1 D D Odtworzenie trasy i punktów wysokościowych w terenie podgórskim: II. ROBOTY ZIEMNE III. ODWODNIENIE DROGOWE Regulacja pionowa studzienek urządzeń podziemnych zlokalizowanych w jezdni: km 0, III.2 D III.3 D IV.4 D Studzienki rewizyjne kanalizacji Studzienki zaworów wodociągowych i gazowych IV. PODBUDOWY Wykonanie koryta mechanicznie wraz z profilowaniem i zagęszczeniem podłoŝa, w gruncie kat I-VI, o głębokości do 36 cm, w celu wykonania obramowania jezdni (ustawienia krawęŝników) oraz konstrukcji nawierzchni jezdni, z wywozem nadmiaru gruntu na odległość do 2 km: szt. 2 szt ,5 m x 3,925 m + 5,34 m 2 m 2 517,5 5. IV.5 D Wykonanie warstwy odcinającej grubości 10 cm, z miału kamiennego, w celu wykonania konstrukcji nawierzchni jezdni: 130,5 m x 3,20 m + 6,90 m 2 m 2 424,5 6. IV.6 D VI.7 D Wykonanie podbudowy zasadniczej z kruszywa łamanego stabilizowanego mechanicznie (na przygotowanej warstwie odcinającej) z mieszanki mineralno-kamiennej 0/31,5 mm ; warstwa grubości 15 cm: 130,5 m x 3,20 m + 6,90 m 2 m 2 424,5 V. NAWIERZCHNIE VI. ROBOTY WYKOŃCZENIOWE Mechaniczna ścinka zawyŝonych poboczy gruntowych, średnia grubość warstwy ścinanej 10 cm: obustronnie 2 x 133,0 m x 1,00 m m 2 266,0 PRZEDMIAR ROBÓT Str. 4

5 VI.8 D Uzupełnienie i umocnienie przestrzeni za krawęŝnikami, miałem kamiennym, o grubości warstwy średnio 10 cm: strona lewa 133,0 m x 0,50 m m 2 66,5 VII. URZĄDZENIA BEZPIECZEŃSTWA RUCHU VIII. ELEMENTY ULIC 9. VII.9 D Ustawienie ulicznych krawęŝników betonowych o wymiarach 15x30 cm, na ławie betonowej z oporem (beton klasy B-15) i na podsypce cementowo piaskowej 1:4 gr. 5 cm (bez wykonania wykopu pod ławę), krawęŝniki na stojąco z obniŝeniem krawęŝników na wysokości wjazdów do posesji: strona lewa m 133,0 IX. ZIELEŃ DROGOWA X. INNE ROBOTY 1) kod pozycji przedmiaru, określony zgodnie z ustaloną indywidualnie systematyką robót numer specyfikacji technicznej wykonania i odbioru robót budowlanych PRZEDMIAR ROBÓT Str. 5

6 Nazwa i adres Zamawiającego: GMINA ŚWIEBODZICE z siedzibą Świebodzice, Rynek 1 PRZEDMIAR ROBÓT Nazwa nadana zamówieniu przez Zamawiającego: Zakres robót budowlanych objętych przedmiotem zamówienia: Wykonanie utwardzenia drogi wewnętrznej w działkach nr 265 i nr 199/4 - obręb Ciernie 4 w ŚWIEBODZICACH ETAP 2. ROBÓT Kod CPV Nazwa kategorii robót Prace dotyczące naprawy dróg Adres obiektu budowlanego: województwo: DOLNOŚLĄSKIE powiat: ŚWIDNICKI gmina: ŚWIEBODZICE obręb: CIERNIE 4 numery ewidencyjne działek: 265, 199/4 Nazwa i adres jednostki opracowującej dokumentację: Przedsiębiorstwo Oznakowania Dróg RONDO Świebodzice, ul. 11 Listopada 3/7 Przedmiar opracowali: Imię i nazwisko projektanta, numer uprawnień budowlanych Podpis Asystent projektanta: Projektant: mgr inŝ. Jacek MOZALEWSKI mgr inŝ. Zbigniew MORAWSKI DODP 1.120/55/8/94 UAN.V-7342/3/55/ Data opracowania: wrzesień 2009 r. PRZEDMIAR ROBÓT Str. 1

7 SPIS ZAWARTOŚCI 1/ Karta tytułowa Str. 1 2/ Spis zawartości Str. 2 3/ Spis działów przedmiaru robót Str. 3 4/ Tabela przedmiaru robót Str. 4 5 PRZEDMIAR ROBÓT Str. 2

8 S P I S D Z I A Ł Ó W P R Z E D M I A R U R O B Ó T Podział robót budowlanych na grupy robót według Wspólnego Słownika Zamówień (CPV): Kod CPV Opis grupy robót 452 Częściowe lub pełne prace budowlane oraz prace inŝynierii lądowej PRZEDMIAR ROBÓT Str. 3

9 TABELA PRZEDMIARU ROBÓT Wykonanie utwardzenia drogi wewnętrznej w działkach nr 265 i nr 199/4 - obręb Ciernie 4 w ŚWIEBODZICACH: ETAP 2. Numer pozycji Numer specyfikacji Jednostka miary Kod pozycji 1) technicznej 2) Nazwa i opis pozycji / obliczenie ilości jednostek miary nazwa I. ROBOTY PRZYGOTOWAWCZE ilość 1. I.1 D D Odtworzenie trasy i punktów wysokościowych w terenie podgórskim: II. ROBOTY ZIEMNE III. ODWODNIENIE DROGOWE Regulacja pionowa studzienek urządzeń podziemnych zlokalizowanych w jezdni: km 0, III.2 D III.3 D IV.4 D Studzienki rewizyjne kanalizacji Studzienki zaworów wodociągowych i gazowych IV. PODBUDOWY Wykonanie koryta mechanicznie wraz z profilowaniem i zagęszczeniem podłoŝa, w gruncie kat I-VI, o głębokości do 36 cm, w celu wykonania obramowania jezdni (ustawienia krawęŝników), z wywozem nadmiaru gruntu na odległość do 2 km: szt. 2 szt. 4 strona prawa 133,0 m x 0,45 m m 2 59,8 5. IV.5 D V.6 D Wyrównanie istniejącej podbudowy kruszywem stabilizowanym mechanicznie, mieszanką mineralno-kamienną 0/31.5 mm, gr. warstwy do 5 cm: (130,5 m x 3,20 m + 6,90 m) x 0,05 m m 3 21,3 V. NAWIERZCHNIE Wykonanie nawierzchni jezdni z betonowej kostki brukowej o grubości 8 cm prostokątnej, na podsypce cementowo-piaskowej 1:4 gr. 3 cm, z jednoczesnym wykonaniem ścieku w formie obniŝenia jednego rzędu kostki (przy krawęŝniku z lewej strony drogi): 130,5 m x 3,20 m + 6,90 m 2 m 2 424,5 VI. ROBOTY WYKOŃCZENIOWE 7. VI.7 D Mechaniczna ścinka zawyŝonych poboczy gruntowych, średnia grubość warstwy ścinanej 10 cm: strona prawa 133,0 m x 1,00 m m 2 133,0 PRZEDMIAR ROBÓT Str. 4

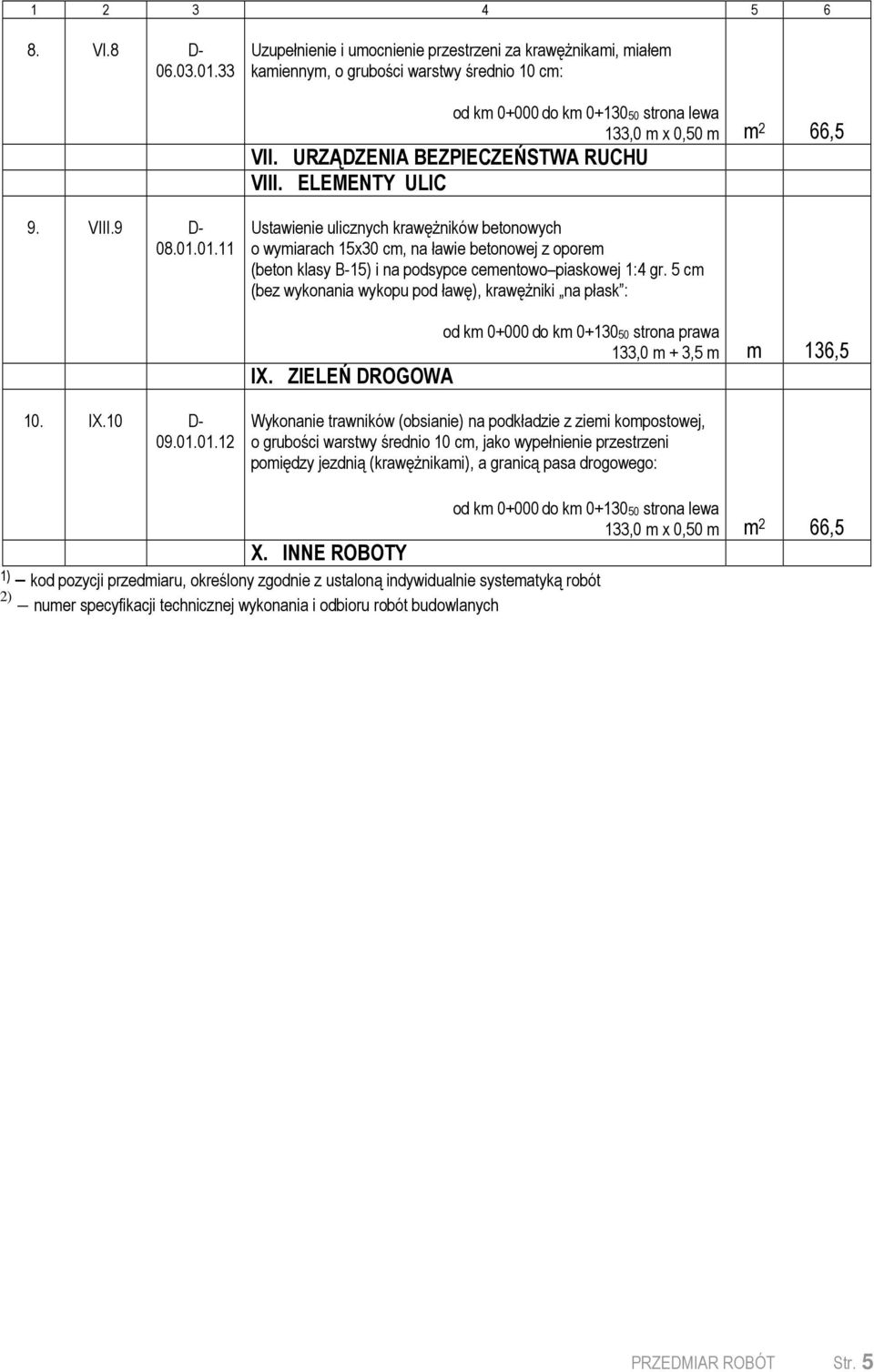

10 VI.8 D Uzupełnienie i umocnienie przestrzeni za krawęŝnikami, miałem kamiennym, o grubości warstwy średnio 10 cm: strona lewa 133,0 m x 0,50 m m 2 66,5 VII. URZĄDZENIA BEZPIECZEŃSTWA RUCHU VIII. ELEMENTY ULIC 9. VIII.9 D Ustawienie ulicznych krawęŝników betonowych o wymiarach 15x30 cm, na ławie betonowej z oporem (beton klasy B-15) i na podsypce cementowo piaskowej 1:4 gr. 5 cm (bez wykonania wykopu pod ławę), krawęŝniki na płask : strona prawa 133,0 m + 3,5 m m 136,5 IX. ZIELEŃ DROGOWA 10. IX.10 D Wykonanie trawników (obsianie) na podkładzie z ziemi kompostowej, o grubości warstwy średnio 10 cm, jako wypełnienie przestrzeni pomiędzy jezdnią (krawęŝnikami), a granicą pasa drogowego: strona lewa 133,0 m x 0,50 m m 2 66,5 X. INNE ROBOTY 1) kod pozycji przedmiaru, określony zgodnie z ustaloną indywidualnie systematyką robót 2) numer specyfikacji technicznej wykonania i odbioru robót budowlanych PRZEDMIAR ROBÓT Str. 5
