1 PROJEKT BUDOWLANY ZMIANA SPOSOBU UśYTKOWANIA CZĘŚCI POMIESZCZEŃ PRZYZIEMIA W OBIEKCIE WIELOFUNKCYJNYM PRZY UL. 1 MAJA 81 W MSZANIE NA POTRZEBY GABINETU STOMATOLOGICZNEGO INSTALACJE SANITARNE INSTALACJA WODOCIĄGOWA, INSTALACJA KANALIZACJI SANITARNEJ, INSTALACJA WENTYLACJI MECHANICZNEJ ORAZ PRZEKŁADKA HYDRANTU Inwestor: Urząd Gminy Mszana ul. 1 Maja Mszana Budowa: Działki nr 2271/207, 2210/207, 2222/207, 2251/207, 1769/115, 2747/207 AUTORZY PROJEKTU: PROJEKTANT OPRACOWAŁ INST. SANITARNE: inŝ. MIECZYSŁAW śabicki WODZISŁAW ŚL., ul. KOKOSZYCKA 29 UPR. BUD. 577/90/KT mgr inŝ. MONIKA KUBEK PSZÓW ul. BOH. WESTERPLATTE 62C wszelkie prawa zastrzeŝone

2 OPIS TECHNICZNY 1. Temat i zakres opracowania Tematem opracowania jest projekt budowlany wewnętrznych instalacji sanitarnych tj. instalacji wodociągowej, instalacji kanalizacji sanitarnej oraz instalacji wentylacji mechanicznej dla części pomieszczeń przyziemia obiektu wielofunkcyjnego przy ul. 1 Maja 81 w Mszanie na potrzeby gabinetu stomatologicznego oraz przekładni hydrantu dla budynku Urzędu Gminy Mszana przy ul. 1 Maja. 2. Podstawa opracowania Projekt opracowano na podstawie : projektów branŝowych, uzgodnień międzybranŝowych, rysunków architektonicznych. norm, katalogów technicznych 3. Zakres opracowania Opracowanie obejmuje: projekt budowlany instalacji wodociągowej, projekt instalacji kanalizacji sanitarnej, projekt instalacji wentylacji mechanicznej. projekt przekładki hydrantu 4. Opis projektowanego rozwiązania 4.1. Instalacja wodociągowa Zaprojektowano nową instalację wody zimnej, ciepłej i cyrkulacyjnej z rur tworzywowych polipropylenowych np. firmy BORPlus, którą naleŝy włączyć do istniejącej instalacji wg rysunku. Nowe poziomy instalacji wodociągowej wody zimnej, ciepłej i cyrkulacyjnej prowadzić w posadzce jako podtynkową. Podejścia pod urządzenia sanitarne wykonać w bruzdach ściennych. Instalację prowadzić w izolacji ciepłochronnej np. firmy thermaflex. Ciepła woda przygotowywana będzie w pojemnościowych podgrzewaczach wody (w kotłowni). Woda ogrzewana będzie za pomocą kolektorów solarnych i za pomocą kotła cwu lub opcjonalnie za pomocą zainstalowanych grzałek elektrycznych. Instalację wodną łączyć za pomocą kształtek systemowych wg technologii podanej przez producenta. Na podejściach pod miski ustępowe zabudować armaturę odcinającą. Instalacje wodną na odcinkach pionowych i poziomych, mocować za pomocą obejm plastikowych, wykonując punkty stałe, przesuwne, zgodnie z instrukcją montaŝową producenta rur. Odległości pomiędzy podporami zgodnie z Instrukcja dostawcy systemu rur. Parametry pracy:

3 Temperatura wody zimnej 10 C. Temperatura wody ciepłej 55 C. Ciśnienie robocze 0,5 MPa. BADANIE SZCZELNOŚCI INSTALACJI WODOCIĄGOWYCH WYKONAĆ ZGODNIE Z PN- 81/B Instalacje naleŝy przepłukać i oczyścić wodą surową z prędkością minimalną 1,7 m/s, aŝ woda będzie czysta. Jako minimalne ilości wody potrzebnej do płukania przyjmuje się 3 ± 5 krotną objętość płukanego odcinka sieci. W miejscach skrzyŝowania instalacji wodnej z instalacją c.o. naleŝy wykonać podkucia oraz wykonać mijanki poprzez zastosowanie odpowiednich kształtek. Przekładka hydrantu NaleŜy wykonać przekładkę istniejącego hydrantu (ewentualna wymiana na nowy) poprzez włączenie do istniejącego wodociągu najbliŝsza moŝliwą drogą za pomocą rur stalowych lokalizując hydrant w miejscu wskazanym na planie zagospodarowania zachowując minimalną odległość 5m od budynku. Szczegóły konstrukcyjne montaŝu hydrantu pokazano na rysunku. 4.2 Instalacja kanalizacyjna Nowe poziomy instalacji kanalizacyjnej wykonać z rur kanalizacyjnych PVC wg rysunków. Podejścia kanalizacyjne wykonać w bruzdach w ścianach lub w bruzdach w posadzce. Przejścia rurociągów przez przegrody budowlane wykonać w rurach osłonowych d+4 cm, zamontowanych na etapie robót budowlanych, a przestrzeń między rurą kanalizacyjną a osłonową wypełnić materiałem elastycznym. Instalację kanalizacyjną podłączyć do istniejących studni. Prowadzenie instalacji wykonać zgodne z normą PN-81/C Instalacje kanalizacyjne. Wymagania i badania przy odbiorze". Przewody kanalizacyjne wkute w ściany przed tynkowaniem zabezpieczyć. Niedozwolone jest bezpośrednie tynkowanie rur kanalizacyjnych. Na etapie robót związanych z przygotowanie posadzki przyziemia budynku naleŝy wykonać poziomy kanalizacyjne. Przewody naleŝy mocować do konstrukcji budynku za pomocą uchwytów lub obejm. Przewody powinny być mocowane pod kielichami. Maksymalne rozstawy uchwytów dla przewodów poziomych prowadzonych po ścianach i pod stropami: Średnica przewodu (mm) [ m ] ,0 > 110 1,25

4 4.3 Instalacja wentylacji mechanicznej Obliczenia strumienia powietrza wentylacyjnego dla projektowanych pomieszczeń wyznaczono na podstawie: - wymaganej krotności wymiany powietrza w pomieszczeniu: V = n Vp [m 3 /h] gdzie: Vp kubatura pomieszczenia [m 3 ] n wymagana krotność wymiany powietrza w pomieszczeniu [h -1 ], oraz normatywy higieniczne: pomieszczenie WC 50 [m 3 /h ] pozostałe oczka wodne 25 [m 3 /h ] Wentylację mechaniczną projektuje się we wszystkich pomieszczeniach. Zestawienie pomieszczeń i krotności wymian powietrza przedstawiono na rysunku: Rzut przyziemia wentylacja. Nawiew odbywać się będzie pośrednio z sąsiednich pomieszczeń lub poprzez nawiewniki okienne oraz uchył okien, a wywiew mechanicznie poprzez wentylatory wywiewne ścienne. Kanały wentylacyjne oraz kształtki układu wentylacji w całości wykonać z blachy stalowej ocynkowanej. Kanały muszą być zamontowane w taki sposób aby ich sztywność nie pozostawała naruszona. Kanały wentylacyjne prowadzić pod stropem pomieszczenia. Kanały prowadzone na zewnątrz budynku zaizolować.

5 5. Uwagi: 5.1. Wszystkie specyfikacje urządzeń i rysunki szczegółowe proponowane przez Wykonawcę będą zatwierdzane przez Inwestora lub Biuro Projektów W przypadku stosowania jakichkolwiek rozwiązań systemowych naleŝy przy wycenie uwzględnić wszystkie elementy danego systemu niezbędne do zrealizowania całości prac NiezaleŜnie od stopnia dokładności i precyzji dokumentów otrzymanych od Inwestora, definiującej usługę do wykonania, Wykonawca zobowiązany jest do uzyskania dobrego rezultatu końcowego. W związku z tym wykonane instalacje muszą zapewnić utrzymanie załoŝonych parametrów Specyfikacje i opisy uwzględniają standard minimalny dla materiałów i instalacji, niezbędny do właściwego funkcjonowania projektowanego obiektu. Wykonawca moŝe zaproponować alternatywne rozwiązania pod warunkiem zachowania minimalnego wymaganego standardu do akceptacji przez Inwestora Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi. Wszystkie elementy ujęte w specyfikacji technicznej oraz opisie technicznym, a nie ujęte na rysunkach lub ujęte na rysunkach a nie ujęte w specyfikacji technicznej oraz opisie technicznym winne być traktowane tak jakby były ujęte w obu. W przypadku duŝych rozbieŝności w jakimkolwiek z elementów dokumentacji naleŝy zgłosić projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia problemu W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych, Wykonawca, przed złoŝeniem oferty, powinien wyjaśnić sporne kwestie z Inwestorem, który jako jedyny jest upowaŝniony do wprowadzania zmian. Wszelkie niesygnalizowane niejasności będą interpretowane z korzyścią dla Inwestora Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać polskim normom, posiadać niezbędne atesty i spełniać obowiązujące przepisy Do zakresu prac Wykonawcy wchodzą próby, regulacja i uruchomienia urządzeń i instalacji wg obowiązujących norm, przepisów, certyfikatów i aprobat oraz oddanie ich do uŝytkowania lub eksploatacji zgodnie z obowiązującą procedurą.

6 Informacja BiOZ LOKALIZACJA: UG Mszana, ul. 1 Maja Mszana INWESTOR: UG Mszana, ul. 1 Maja Mszana BRANśA: INSTALACJE SANITARNE OPRACOWAŁ: inŝ. MIECZYSŁAW śabicki WODZISŁAW ŚL., ul. KOKOSZYCKA 29 UPR. BUD. 577/90/KT Informacja bezpieczeństwa i ochrony zdrowia, zwana informacja BiOZ" została opracowana na podstawie: Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (dz. U. z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami), Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Informacja BiOZ zawiera: 1. Zakres robót 2. Wykaz istniejących obiektów budowlanych 3. Elementy zagospodarowania terenu mogące stwarzać zagroŝenie Przewidywane zagroŝenia podczas realizacji robót budowlanych 4. Przewidywane inne zagroŝenia 5. Sposób instruktaŝu pracowników

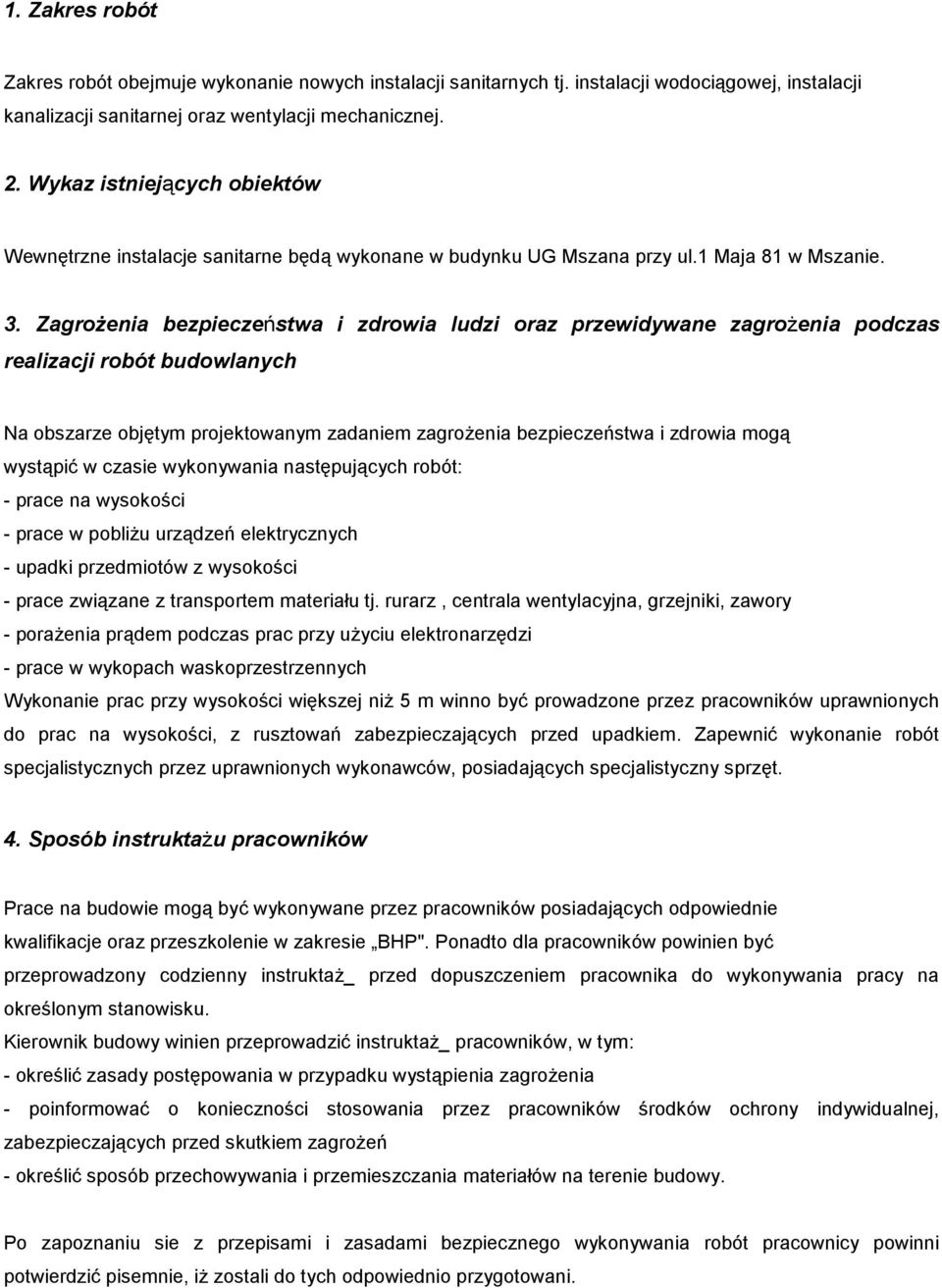

7 1. Zakres robót Zakres robót obejmuje wykonanie nowych instalacji sanitarnych tj. instalacji wodociągowej, instalacji kanalizacji sanitarnej oraz wentylacji mechanicznej. 2. Wykaz istniejących obiektów Wewnętrzne instalacje sanitarne będą wykonane w budynku UG Mszana przy ul.1 Maja 81 w Mszanie. 3. ZagroŜenia bezpieczeństwa i zdrowia ludzi oraz przewidywane zagroŝenia podczas realizacji robót budowlanych Na obszarze objętym projektowanym zadaniem zagroŝenia bezpieczeństwa i zdrowia mogą wystąpić w czasie wykonywania następujących robót: - prace na wysokości - prace w pobliŝu urządzeń elektrycznych - upadki przedmiotów z wysokości - prace związane z transportem materiału tj. rurarz, centrala wentylacyjna, grzejniki, zawory - poraŝenia prądem podczas prac przy uŝyciu elektronarzędzi - prace w wykopach waskoprzestrzennych Wykonanie prac przy wysokości większej niŝ 5 m winno być prowadzone przez pracowników uprawnionych do prac na wysokości, z rusztowań zabezpieczających przed upadkiem. Zapewnić wykonanie robót specjalistycznych przez uprawnionych wykonawców, posiadających specjalistyczny sprzęt. 4. Sposób instruktaŝu pracowników Prace na budowie mogą być wykonywane przez pracowników posiadających odpowiednie kwalifikacje oraz przeszkolenie w zakresie BHP". Ponadto dla pracowników powinien być przeprowadzony codzienny instruktaŝ_ przed dopuszczeniem pracownika do wykonywania pracy na określonym stanowisku. Kierownik budowy winien przeprowadzić instruktaŝ_ pracowników, w tym: - określić zasady postępowania w przypadku wystąpienia zagroŝenia - poinformować o konieczności stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkiem zagroŝeń - określić sposób przechowywania i przemieszczania materiałów na terenie budowy. Po zapoznaniu sie z przepisami i zasadami bezpiecznego wykonywania robót pracownicy powinni potwierdzić pisemnie, iŝ zostali do tych odpowiednio przygotowani.

8 5. Środki techniczne - zatrudniać pracowników o odpowiednich kwalifikacjach - pracownicy powinni posiadać odzieŝ ochronna i obuwie ochronne, a podczas wykonywania prac na wysokości nosić kaski ochronne - prace na wysokości wykonywać z drabin przyściennych i rusztowań z zastosowaniem paso szelek bezpieczeństwa - teren placu budowy na kaŝdym etapie powinien zostać zabezpieczony ogrodzeniem przed dostępem osób trzecich i oznaczony zgodnie z przepisami. - strefy wejść do budynku naleŝy zabezpieczyć daszkami przed upadkiem narzędzi i materiałów. - barierkami wydzielić strefy prowadzenia robót od stref ruchu pieszego. - wygrodzić strefy niebezpieczne - prace prowadzić zgodnie z przepisami BHP i ze sztuka budowlana - materiały budowlane oraz materiały pochodzące z rozbiórki składować w sposób bezpieczny, w wyznaczonych do tego celu miejscach - uŝywać sprzętu i narzędzi sprawnych, posiadających odpowiednie i aktualne atesty dopuszczenia do stosowania - prace naleŝy prowadzić pod stałym nadzorem technicznym.
