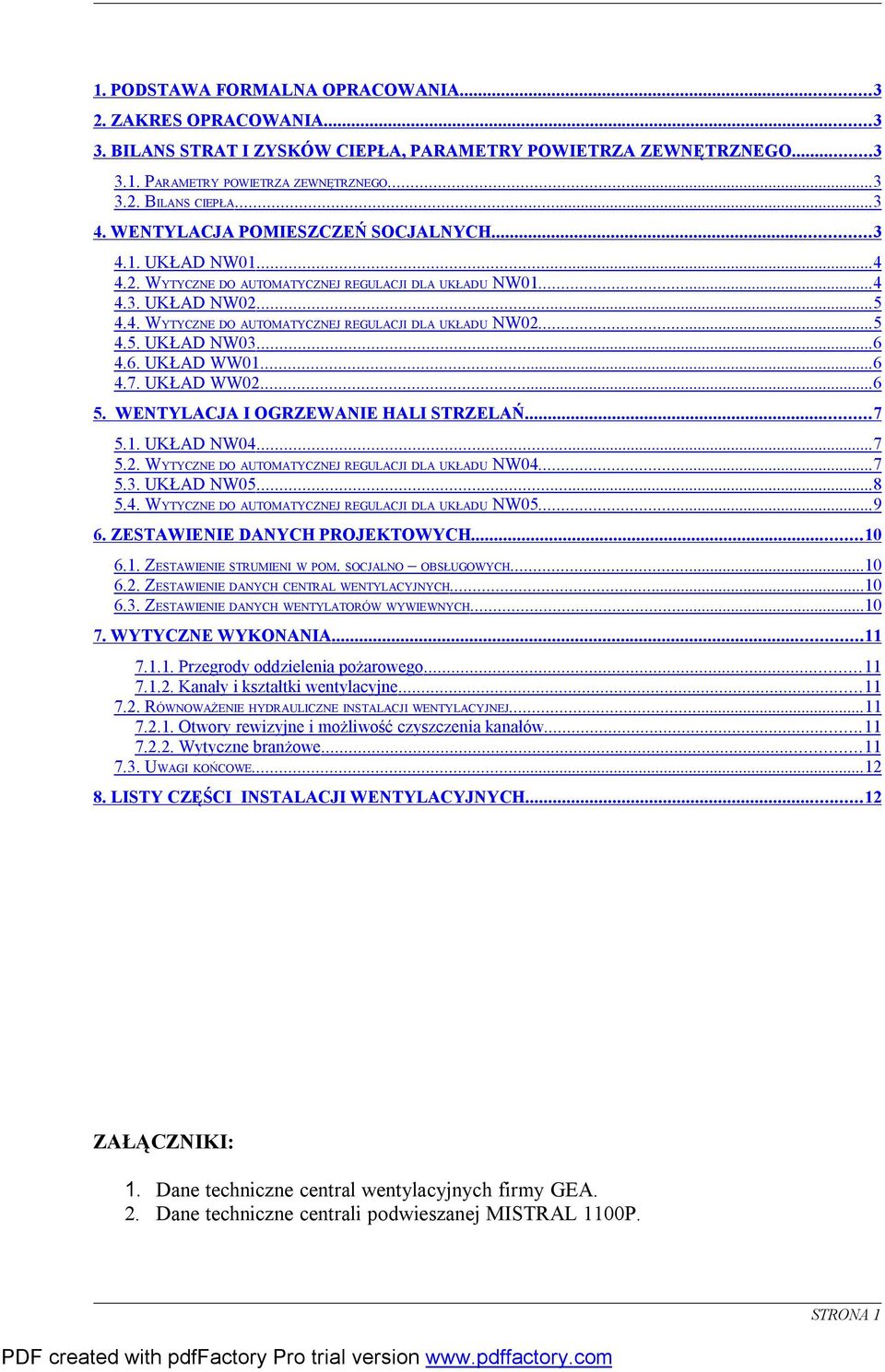

1 1. PODSTAWA FORMALNA OPRACOWANIA ZAKRES OPRACOWANIA BILANS STRAT I ZYSKÓW CIEPŁA, PARAMETRY POWIETRZA ZEWNĘTRZNEGO PARAMETRY POWIETRZA ZEWNĘTRZNEGO BILANS CIEPŁA WENTYLACJA POMIESZCZEŃ SOCJALNYCH UKŁAD NW WYTYCZNE DO AUTOMATYCZNEJ REGULACJI DLA UKŁADU NW UKŁAD NW WYTYCZNE DO AUTOMATYCZNEJ REGULACJI DLA UKŁADU NW UKŁAD NW UKŁAD WW UKŁAD WW WENTYLACJA I OGRZEWANIE HALI STRZELAŃ UKŁAD NW WYTYCZNE DO AUTOMATYCZNEJ REGULACJI DLA UKŁADU NW UKŁAD NW WYTYCZNE DO AUTOMATYCZNEJ REGULACJI DLA UKŁADU NW ZESTAWIENIE DANYCH PROJEKTOWYCH ZESTAWIENIE STRUMIENI W POM. SOCJALNO OBSŁUGOWYCH ZESTAWIENIE DANYCH CENTRAL WENTYLACYJNYCH ZESTAWIENIE DANYCH WENTYLATORÓW WYWIEWNYCH WYTYCZNE WYKONANIA Przegrody oddzielenia pożarowego Kanały i kształtki wentylacyjne RÓWNOWAŻENIE HYDRAULICZNE INSTALACJI WENTYLACYJNEJ Otwory rewizyjne i możliwość czyszczenia kanałów Wytyczne branżowe UWAGI KOŃCOWE LISTY CZĘŚCI INSTALACJI WENTYLACYJNYCH ZAŁĄCZNIKI: 1. Dane techniczne central wentylacyjnych firmy GEA. 2. Dane techniczne centrali podwieszanej MISTRAL 1100P. STRONA 1

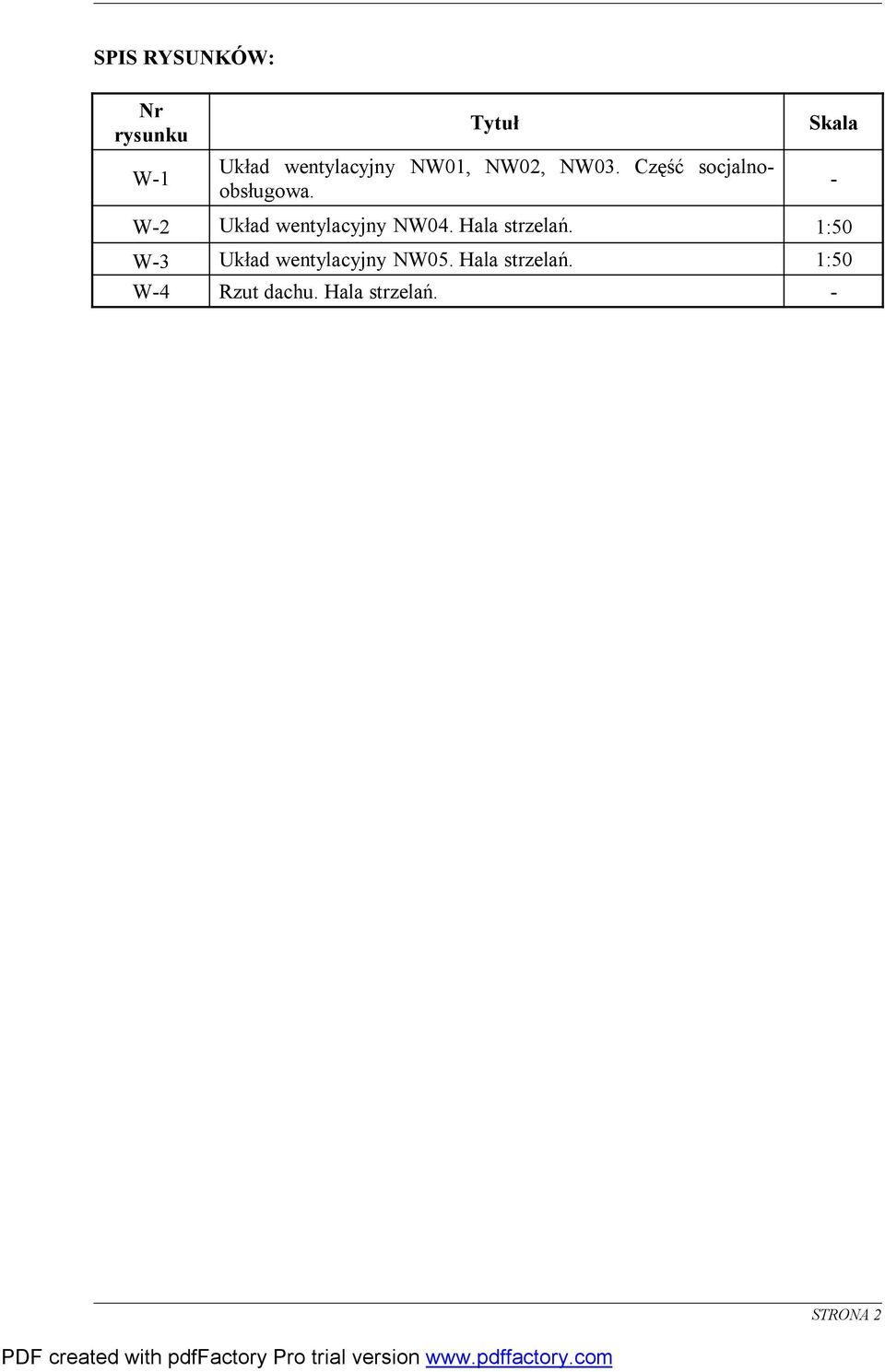

2 SPIS RYSUNKÓW: Nr rysunku W-1 Tytuł Układ wentylacyjny NW01, NW02, NW03. Część socjalnoobsługowa. Skala W-2 Układ wentylacyjny NW04. Hala strzelań. 1:50 W-3 Układ wentylacyjny NW05. Hala strzelań. 1:50 W-4 Rzut dachu. Hala strzelań. - - STRONA 2

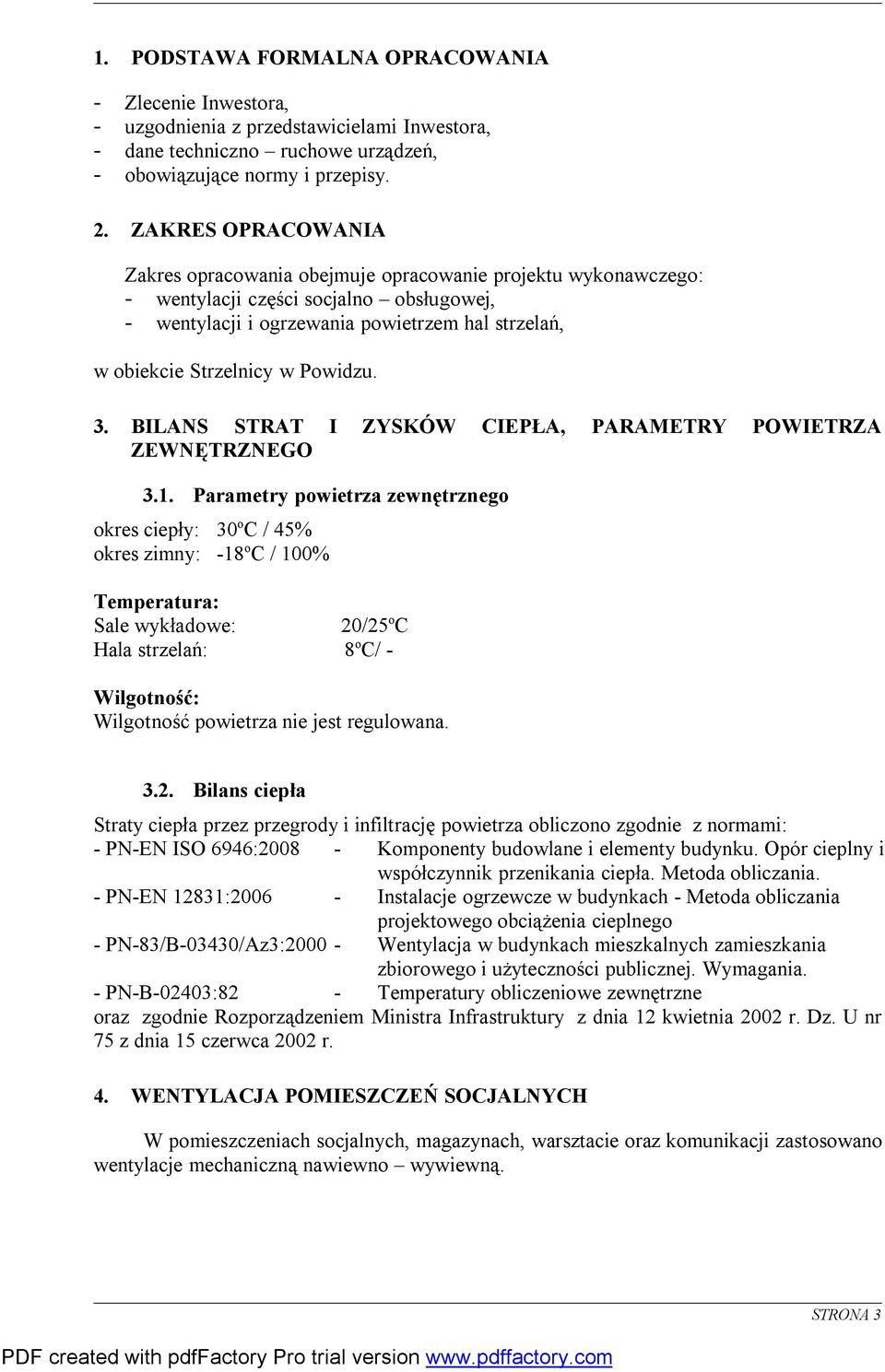

3 1. PODSTAWA FORMALNA OPRACOWANIA - Zlecenie Inwestora, - uzgodnienia z przedstawicielami Inwestora, - dane techniczno ruchowe urządzeń, - obowiązujące normy i przepisy. 2. ZAKRES OPRACOWANIA Zakres opracowania obejmuje opracowanie projektu wykonawczego: - wentylacji części socjalno obsługowej, - wentylacji i ogrzewania powietrzem hal strzelań, w obiekcie Strzelnicy w Powidzu. 3. BILANS STRAT I ZYSKÓW CIEPŁA, PARAMETRY POWIETRZA ZEWNĘTRZNEGO 3.1. Parametry powietrza zewnętrznego okres ciepły: 30 o C / 45% okres zimny: -18 o C / 100% Temperatura: Sale wykładowe: 20/25 o C Hala strzelań: 8 o C/ - Wilgotność: Wilgotność powietrza nie jest regulowana Bilans ciepła Straty ciepła przez przegrody i infiltrację powietrza obliczono zgodnie z normami: - PN-EN ISO 6946: Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. - PN-EN 12831: Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego - PN-83/B-03430/Az3: Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. - PN-B-02403:82 - Temperatury obliczeniowe zewnętrzne oraz zgodnie Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. Dz. U nr 75 z dnia 15 czerwca 2002 r. 4. WENTYLACJA POMIESZCZEŃ SOCJALNYCH W pomieszczeniach socjalnych, magazynach, warsztacie oraz komunikacji zastosowano wentylacje mechaniczną nawiewno wywiewną. STRONA 3

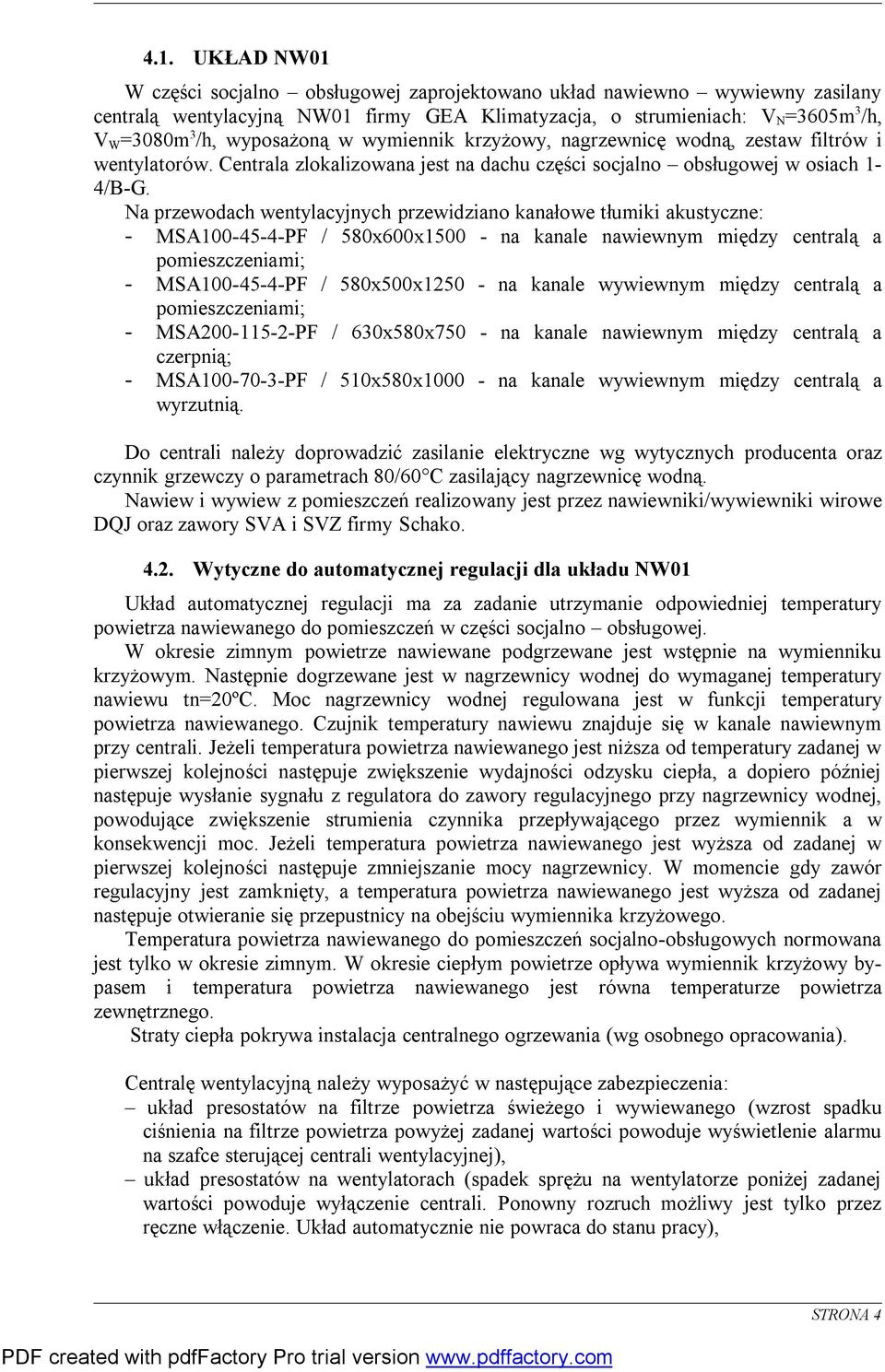

4 4.1. UKŁAD NW01 W części socjalno obsługowej zaprojektowano układ nawiewno wywiewny zasilany centralą wentylacyjną NW01 firmy GEA Klimatyzacja, o strumieniach: V N =3605m 3 /h, V W =3080m 3 /h, wyposażoną w wymiennik krzyżowy, nagrzewnicę wodną, zestaw filtrów i wentylatorów. Centrala zlokalizowana jest na dachu części socjalno obsługowej w osiach 1-4/B-G. Na przewodach wentylacyjnych przewidziano kanałowe tłumiki akustyczne: - MSA PF / 580x600x na kanale nawiewnym między centralą a pomieszczeniami; - MSA PF / 580x500x na kanale wywiewnym między centralą a pomieszczeniami; - MSA PF / 630x580x750 - na kanale nawiewnym między centralą a czerpnią; - MSA PF / 510x580x na kanale wywiewnym między centralą a wyrzutnią. Do centrali należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz czynnik grzewczy o parametrach 80/60 C zasilający nagrzewnicę wodną. Nawiew i wywiew z pomieszczeń realizowany jest przez nawiewniki/wywiewniki wirowe DQJ oraz zawory SVA i SVZ firmy Schako Wytyczne do automatycznej regulacji dla układu NW01 Układ automatycznej regulacji ma za zadanie utrzymanie odpowiedniej temperatury powietrza nawiewanego do pomieszczeń w części socjalno obsługowej. W okresie zimnym powietrze nawiewane podgrzewane jest wstępnie na wymienniku krzyżowym. Następnie dogrzewane jest w nagrzewnicy wodnej do wymaganej temperatury nawiewu tn=20ºc. Moc nagrzewnicy wodnej regulowana jest w funkcji temperatury powietrza nawiewanego. Czujnik temperatury nawiewu znajduje się w kanale nawiewnym przy centrali. Jeżeli temperatura powietrza nawiewanego jest niższa od temperatury zadanej w pierwszej kolejności następuje zwiększenie wydajności odzysku ciepła, a dopiero później następuje wysłanie sygnału z regulatora do zawory regulacyjnego przy nagrzewnicy wodnej, powodujące zwiększenie strumienia czynnika przepływającego przez wymiennik a w konsekwencji moc. Jeżeli temperatura powietrza nawiewanego jest wyższa od zadanej w pierwszej kolejności następuje zmniejszanie mocy nagrzewnicy. W momencie gdy zawór regulacyjny jest zamknięty, a temperatura powietrza nawiewanego jest wyższa od zadanej następuje otwieranie się przepustnicy na obejściu wymiennika krzyżowego. Temperatura powietrza nawiewanego do pomieszczeń socjalno-obsługowych normowana jest tylko w okresie zimnym. W okresie ciepłym powietrze opływa wymiennik krzyżowy bypasem i temperatura powietrza nawiewanego jest równa temperaturze powietrza zewnętrznego. Straty ciepła pokrywa instalacja centralnego ogrzewania (wg osobnego opracowania). Centralę wentylacyjną należy wyposażyć w następujące zabezpieczenia: układ presostatów na filtrze powietrza świeżego i wywiewanego (wzrost spadku ciśnienia na filtrze powietrza powyżej zadanej wartości powoduje wyświetlenie alarmu na szafce sterującej centrali wentylacyjnej), układ presostatów na wentylatorach (spadek sprężu na wentylatorze poniżej zadanej wartości powoduje wyłączenie centrali. Ponowny rozruch możliwy jest tylko przez ręczne włączenie. Układ automatycznie nie powraca do stanu pracy), STRONA 4

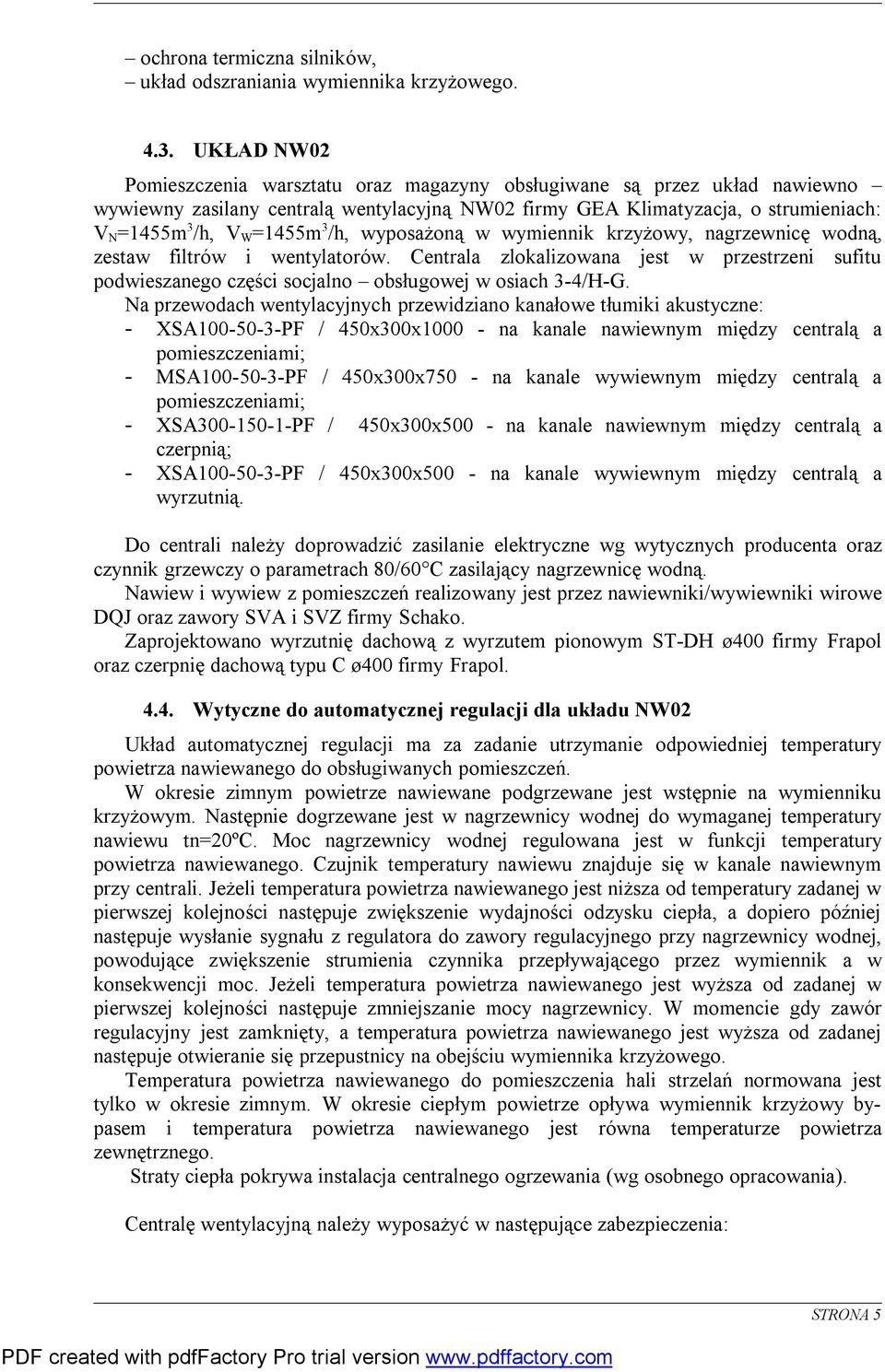

5 ochrona termiczna silników, układ odszraniania wymiennika krzyżowego UKŁAD NW02 Pomieszczenia warsztatu oraz magazyny obsługiwane są przez układ nawiewno wywiewny zasilany centralą wentylacyjną NW02 firmy GEA Klimatyzacja, o strumieniach: V N =1455m 3 /h, V W =1455m 3 /h, wyposażoną w wymiennik krzyżowy, nagrzewnicę wodną, zestaw filtrów i wentylatorów. Centrala zlokalizowana jest w przestrzeni sufitu podwieszanego części socjalno obsługowej w osiach 3-4/H-G. Na przewodach wentylacyjnych przewidziano kanałowe tłumiki akustyczne: - XSA PF / 450x300x na kanale nawiewnym między centralą a pomieszczeniami; - MSA PF / 450x300x750 - na kanale wywiewnym między centralą a pomieszczeniami; - XSA PF / 450x300x500 - na kanale nawiewnym między centralą a czerpnią; - XSA PF / 450x300x500 - na kanale wywiewnym między centralą a wyrzutnią. Do centrali należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz czynnik grzewczy o parametrach 80/60 C zasilający nagrzewnicę wodną. Nawiew i wywiew z pomieszczeń realizowany jest przez nawiewniki/wywiewniki wirowe DQJ oraz zawory SVA i SVZ firmy Schako. Zaprojektowano wyrzutnię dachową z wyrzutem pionowym ST-DH ø400 firmy Frapol oraz czerpnię dachową typu C ø400 firmy Frapol Wytyczne do automatycznej regulacji dla układu NW02 Układ automatycznej regulacji ma za zadanie utrzymanie odpowiedniej temperatury powietrza nawiewanego do obsługiwanych pomieszczeń. W okresie zimnym powietrze nawiewane podgrzewane jest wstępnie na wymienniku krzyżowym. Następnie dogrzewane jest w nagrzewnicy wodnej do wymaganej temperatury nawiewu tn=20ºc. Moc nagrzewnicy wodnej regulowana jest w funkcji temperatury powietrza nawiewanego. Czujnik temperatury nawiewu znajduje się w kanale nawiewnym przy centrali. Jeżeli temperatura powietrza nawiewanego jest niższa od temperatury zadanej w pierwszej kolejności następuje zwiększenie wydajności odzysku ciepła, a dopiero później następuje wysłanie sygnału z regulatora do zawory regulacyjnego przy nagrzewnicy wodnej, powodujące zwiększenie strumienia czynnika przepływającego przez wymiennik a w konsekwencji moc. Jeżeli temperatura powietrza nawiewanego jest wyższa od zadanej w pierwszej kolejności następuje zmniejszanie mocy nagrzewnicy. W momencie gdy zawór regulacyjny jest zamknięty, a temperatura powietrza nawiewanego jest wyższa od zadanej następuje otwieranie się przepustnicy na obejściu wymiennika krzyżowego. Temperatura powietrza nawiewanego do pomieszczenia hali strzelań normowana jest tylko w okresie zimnym. W okresie ciepłym powietrze opływa wymiennik krzyżowy bypasem i temperatura powietrza nawiewanego jest równa temperaturze powietrza zewnętrznego. Straty ciepła pokrywa instalacja centralnego ogrzewania (wg osobnego opracowania). Centralę wentylacyjną należy wyposażyć w następujące zabezpieczenia: STRONA 5

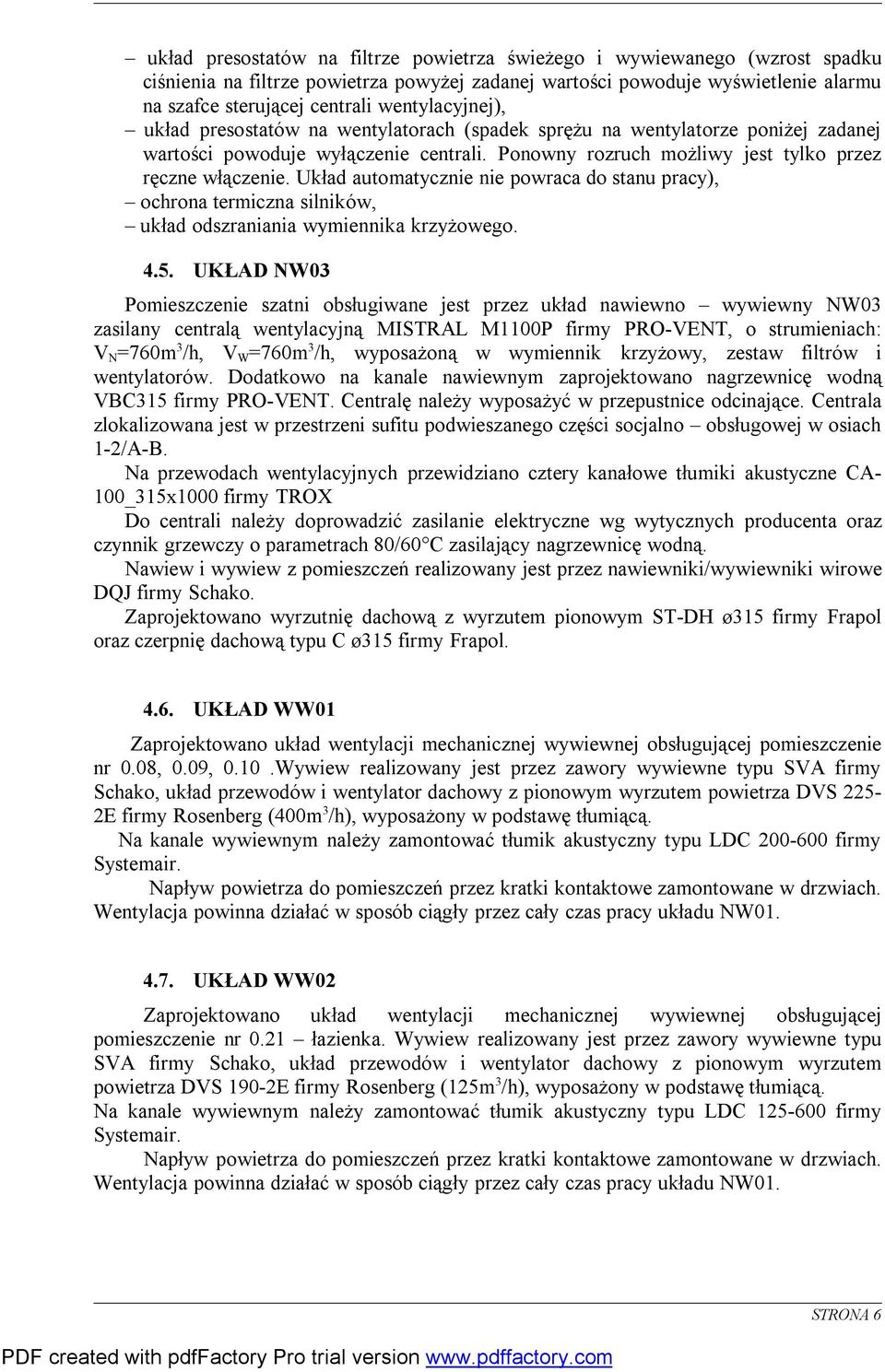

6 układ presostatów na filtrze powietrza świeżego i wywiewanego (wzrost spadku ciśnienia na filtrze powietrza powyżej zadanej wartości powoduje wyświetlenie alarmu na szafce sterującej centrali wentylacyjnej), układ presostatów na wentylatorach (spadek sprężu na wentylatorze poniżej zadanej wartości powoduje wyłączenie centrali. Ponowny rozruch możliwy jest tylko przez ręczne włączenie. Układ automatycznie nie powraca do stanu pracy), ochrona termiczna silników, układ odszraniania wymiennika krzyżowego UKŁAD NW03 Pomieszczenie szatni obsługiwane jest przez układ nawiewno wywiewny NW03 zasilany centralą wentylacyjną MISTRAL M1100P firmy PRO-VENT, o strumieniach: V N =760m 3 /h, V W =760m 3 /h, wyposażoną w wymiennik krzyżowy, zestaw filtrów i wentylatorów. Dodatkowo na kanale nawiewnym zaprojektowano nagrzewnicę wodną VBC315 firmy PRO-VENT. Centralę należy wyposażyć w przepustnice odcinające. Centrala zlokalizowana jest w przestrzeni sufitu podwieszanego części socjalno obsługowej w osiach 1-2/A-B. Na przewodach wentylacyjnych przewidziano cztery kanałowe tłumiki akustyczne CA- 100_315x1000 firmy TROX Do centrali należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz czynnik grzewczy o parametrach 80/60 C zasilający nagrzewnicę wodną. Nawiew i wywiew z pomieszczeń realizowany jest przez nawiewniki/wywiewniki wirowe DQJ firmy Schako. Zaprojektowano wyrzutnię dachową z wyrzutem pionowym ST-DH ø315 firmy Frapol oraz czerpnię dachową typu C ø315 firmy Frapol UKŁAD WW01 Zaprojektowano układ wentylacji mechanicznej wywiewnej obsługującej pomieszczenie nr 0.08, 0.09, 0.10.Wywiew realizowany jest przez zawory wywiewne typu SVA firmy Schako, układ przewodów i wentylator dachowy z pionowym wyrzutem powietrza DVS 225-2E firmy Rosenberg (400m 3 /h), wyposażony w podstawę tłumiącą. Na kanale wywiewnym należy zamontować tłumik akustyczny typu LDC firmy Systemair. Napływ powietrza do pomieszczeń przez kratki kontaktowe zamontowane w drzwiach. Wentylacja powinna działać w sposób ciągły przez cały czas pracy układu NW UKŁAD WW02 Zaprojektowano układ wentylacji mechanicznej wywiewnej obsługującej pomieszczenie nr 0.21 łazienka. Wywiew realizowany jest przez zawory wywiewne typu SVA firmy Schako, układ przewodów i wentylator dachowy z pionowym wyrzutem powietrza DVS 190-2E firmy Rosenberg (125m 3 /h), wyposażony w podstawę tłumiącą. Na kanale wywiewnym należy zamontować tłumik akustyczny typu LDC firmy Systemair. Napływ powietrza do pomieszczeń przez kratki kontaktowe zamontowane w drzwiach. Wentylacja powinna działać w sposób ciągły przez cały czas pracy układu NW01. STRONA 6

7 5. WENTYLACJA I OGRZEWANIE HALI STRZELAŃ W pomieszczeniach hali strzelań zaprojektowano układ wentylacji mechanicznej nawiewno wywiewnej z odzyskiem ciepła, zapewniający minimum dziesięciokrotną wymianę powietrza w ciągu godziny w strefie przebywania ludzi. Nawiewane powietrze w okresie zimowym pokrywa straty ciepła, utrzymując założone parametry powietrza w pomieszczeniu. Hala strzelań nr 0.29 obsługiwana jest przez dwa układy nawiewno wywiewne. Układ NW04 wentyluje wydzieloną przestrzeń strzelnicy znajdującą się w osiach 5-9. Układ NW05 wentyluje część hali strzelań znajdującą się w osiach UKŁAD NW04 W hali strzelań nr 0.29 w wydzielonej przestrzeń znajdującej się w osiach 5-9 zaprojektowano układ nawiewno wywiewny zasilany centralą wentylacyjną NW04 firmy GEA Klimatyzacja, o strumieniach: V N =25520m 3 /h, V W =25520m 3 /h, wyposażoną w wymiennik krzyżowy, nagrzewnicę, zestaw filtrów i wentylatorów. Centrala zlokalizowana jest na dachu hali strzelań w osiach 7-8. Na przewodach wentylacyjnych przewidziano kanałowe tłumiki akustyczne: - XSA PF / 1900x1700x2000 firmy TROX - na kanale nawiewnym między centralą a pomieszczeniami; - MSA PF / 1820x1600x2250 firmy TROX - na kanale wywiewnym między centralą a pomieszczeniami; - MSA PF / 1525x1300x1000 firmy TROX - na kanale nawiewnym między centralą a czerpnią; - MSA PF / 1425x1600x1500 firmy TROX - na kanale wywiewnym między centralą a wyrzutnią. Do centrali należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz czynnik grzewczy o parametrach 80/60 C zasilający nagrzewnicę wodną. Nawiew do pomieszczenia realizowany jest przez 16 nawiewników wirowych typu DQJA-SQ-Z-B-800-SAK-Z firmy Schako natomiast wywiew przez 20 kratek wywiewnych typu AL5 1025x225 firmy Schako wyposażonych w dodatkową przepustnicę Wytyczne do automatycznej regulacji dla układu NW04 Układ automatycznej regulacji ma za zadanie utrzymanie odpowiedniej temperatury powietrza w pomieszczeniu (w strefie przebywania ludzi). W okresie zimnym powietrze nawiewane podgrzewane jest wstępnie na wymienniku krzyżowym. Następnie dogrzewane jest w nagrzewnicy wodnej do wymaganej temperatury nawiewu. Temperatura powietrza nawiewanego regulowana jest w funkcji temperatury powietrza w strefie przebywania ludzi. Czujnik temperatury na podstawie, którego dokonywana jest regulacja znajduje się w pomieszczeniu w strefie przebywania ludzi. Jeżeli temperatura powietrza w miejscu usytuowania czujnika jest niższa od temperatury zadanej tp=8 o C w pierwszej kolejności następuje zwiększenie wydajności odzysku ciepła, a dopiero później następuje wysłanie sygnału z regulatora do zawory regulacyjnego przy nagrzewnicy wodnej, powodujące zwiększenie strumienia czynnika przepływającego przez wymiennik a w konsekwencji moc. Jeżeli temperatura powietrza w pomieszczeniu jest wyższa od zadanej w pierwszej kolejności następuje zmniejszanie mocy nagrzewnicy. W momencie gdy zawór STRONA 7

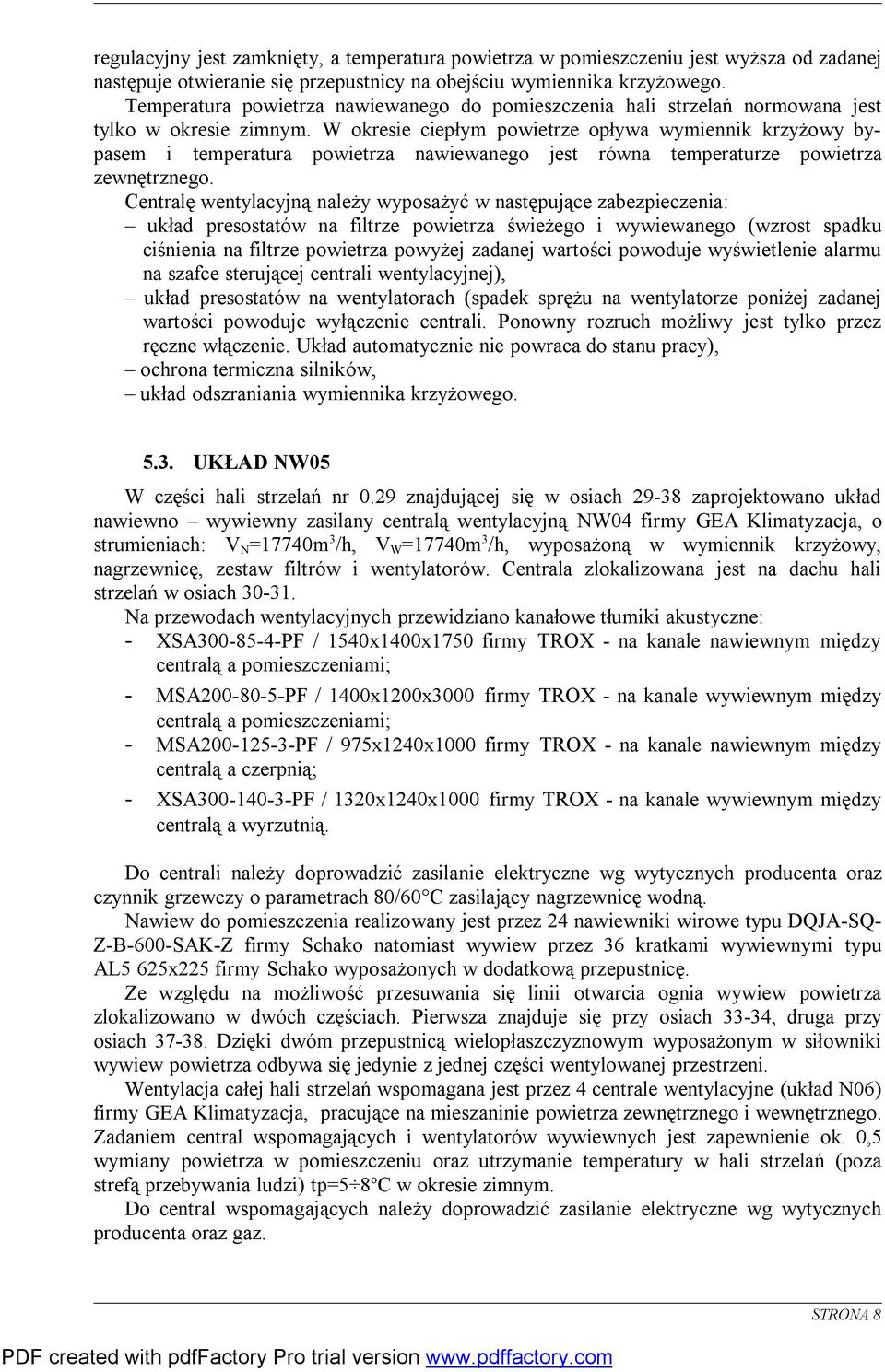

8 regulacyjny jest zamknięty, a temperatura powietrza w pomieszczeniu jest wyższa od zadanej następuje otwieranie się przepustnicy na obejściu wymiennika krzyżowego. Temperatura powietrza nawiewanego do pomieszczenia hali strzelań normowana jest tylko w okresie zimnym. W okresie ciepłym powietrze opływa wymiennik krzyżowy bypasem i temperatura powietrza nawiewanego jest równa temperaturze powietrza zewnętrznego. Centralę wentylacyjną należy wyposażyć w następujące zabezpieczenia: układ presostatów na filtrze powietrza świeżego i wywiewanego (wzrost spadku ciśnienia na filtrze powietrza powyżej zadanej wartości powoduje wyświetlenie alarmu na szafce sterującej centrali wentylacyjnej), układ presostatów na wentylatorach (spadek sprężu na wentylatorze poniżej zadanej wartości powoduje wyłączenie centrali. Ponowny rozruch możliwy jest tylko przez ręczne włączenie. Układ automatycznie nie powraca do stanu pracy), ochrona termiczna silników, układ odszraniania wymiennika krzyżowego UKŁAD NW05 W części hali strzelań nr 0.29 znajdującej się w osiach zaprojektowano układ nawiewno wywiewny zasilany centralą wentylacyjną NW04 firmy GEA Klimatyzacja, o strumieniach: V N =17740m 3 /h, V W =17740m 3 /h, wyposażoną w wymiennik krzyżowy, nagrzewnicę, zestaw filtrów i wentylatorów. Centrala zlokalizowana jest na dachu hali strzelań w osiach Na przewodach wentylacyjnych przewidziano kanałowe tłumiki akustyczne: - XSA PF / 1540x1400x1750 firmy TROX - na kanale nawiewnym między centralą a pomieszczeniami; - MSA PF / 1400x1200x3000 firmy TROX - na kanale wywiewnym między centralą a pomieszczeniami; - MSA PF / 975x1240x1000 firmy TROX - na kanale nawiewnym między centralą a czerpnią; - XSA PF / 1320x1240x1000 firmy TROX - na kanale wywiewnym między centralą a wyrzutnią. Do centrali należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz czynnik grzewczy o parametrach 80/60 C zasilający nagrzewnicę wodną. Nawiew do pomieszczenia realizowany jest przez 24 nawiewniki wirowe typu DQJA-SQ- Z-B-600-SAK-Z firmy Schako natomiast wywiew przez 36 kratkami wywiewnymi typu AL5 625x225 firmy Schako wyposażonych w dodatkową przepustnicę. Ze względu na możliwość przesuwania się linii otwarcia ognia wywiew powietrza zlokalizowano w dwóch częściach. Pierwsza znajduje się przy osiach 33-34, druga przy osiach Dzięki dwóm przepustnicą wielopłaszczyznowym wyposażonym w siłowniki wywiew powietrza odbywa się jedynie z jednej części wentylowanej przestrzeni. Wentylacja całej hali strzelań wspomagana jest przez 4 centrale wentylacyjne (układ N06) firmy GEA Klimatyzacja, pracujące na mieszaninie powietrza zewnętrznego i wewnętrznego. Zadaniem central wspomagających i wentylatorów wywiewnych jest zapewnienie ok. 0,5 wymiany powietrza w pomieszczeniu oraz utrzymanie temperatury w hali strzelań (poza strefą przebywania ludzi) tp=5 8 o C w okresie zimnym. Do central wspomagających należy doprowadzić zasilanie elektryczne wg wytycznych producenta oraz gaz. STRONA 8

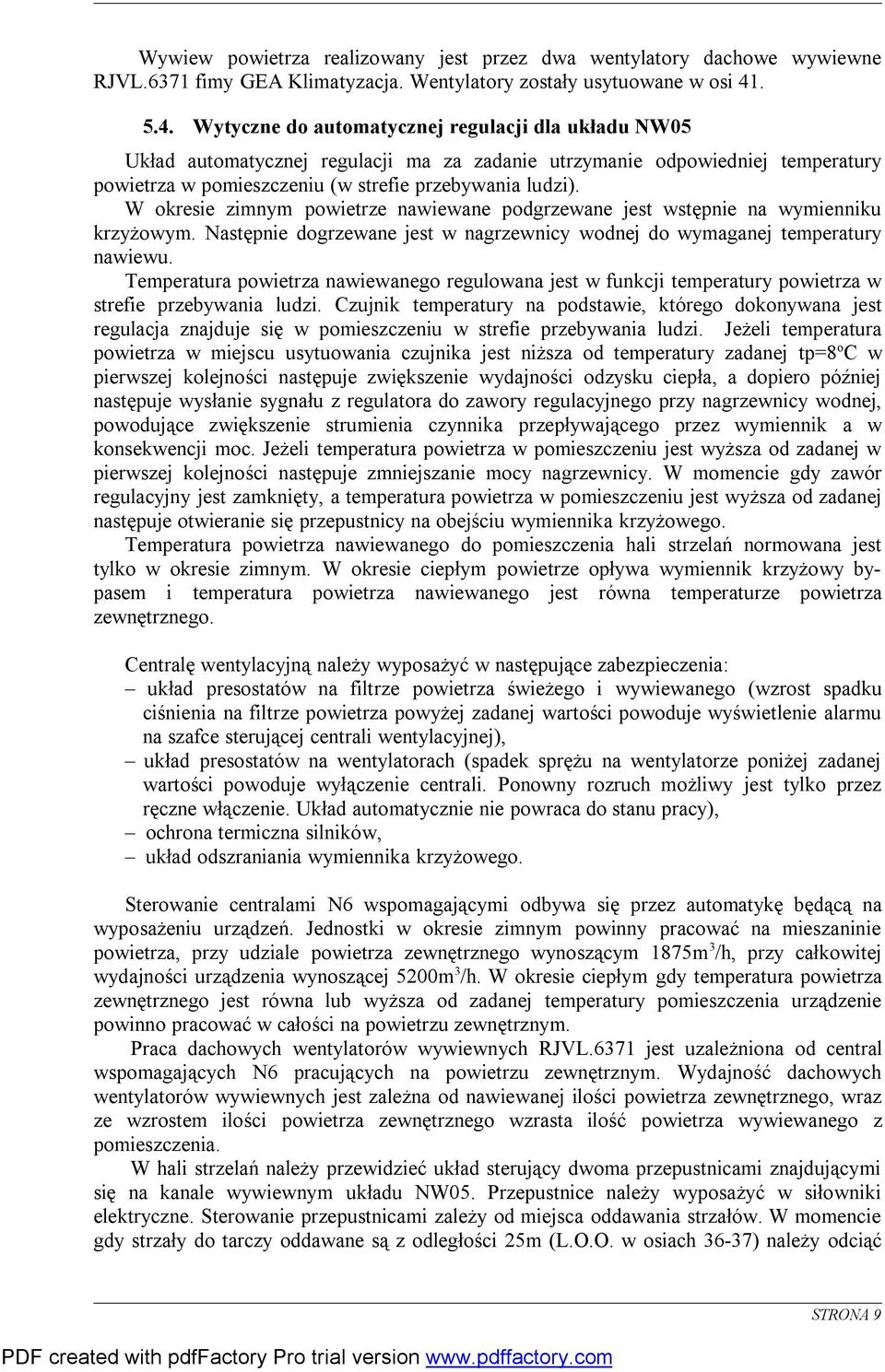

9 Wywiew powietrza realizowany jest przez dwa wentylatory dachowe wywiewne RJVL.6371 fimy GEA Klimatyzacja. Wentylatory zostały usytuowane w osi Wytyczne do automatycznej regulacji dla układu NW05 Układ automatycznej regulacji ma za zadanie utrzymanie odpowiedniej temperatury powietrza w pomieszczeniu (w strefie przebywania ludzi). W okresie zimnym powietrze nawiewane podgrzewane jest wstępnie na wymienniku krzyżowym. Następnie dogrzewane jest w nagrzewnicy wodnej do wymaganej temperatury nawiewu. Temperatura powietrza nawiewanego regulowana jest w funkcji temperatury powietrza w strefie przebywania ludzi. Czujnik temperatury na podstawie, którego dokonywana jest regulacja znajduje się w pomieszczeniu w strefie przebywania ludzi. Jeżeli temperatura powietrza w miejscu usytuowania czujnika jest niższa od temperatury zadanej tp=8 o C w pierwszej kolejności następuje zwiększenie wydajności odzysku ciepła, a dopiero później następuje wysłanie sygnału z regulatora do zawory regulacyjnego przy nagrzewnicy wodnej, powodujące zwiększenie strumienia czynnika przepływającego przez wymiennik a w konsekwencji moc. Jeżeli temperatura powietrza w pomieszczeniu jest wyższa od zadanej w pierwszej kolejności następuje zmniejszanie mocy nagrzewnicy. W momencie gdy zawór regulacyjny jest zamknięty, a temperatura powietrza w pomieszczeniu jest wyższa od zadanej następuje otwieranie się przepustnicy na obejściu wymiennika krzyżowego. Temperatura powietrza nawiewanego do pomieszczenia hali strzelań normowana jest tylko w okresie zimnym. W okresie ciepłym powietrze opływa wymiennik krzyżowy bypasem i temperatura powietrza nawiewanego jest równa temperaturze powietrza zewnętrznego. Centralę wentylacyjną należy wyposażyć w następujące zabezpieczenia: układ presostatów na filtrze powietrza świeżego i wywiewanego (wzrost spadku ciśnienia na filtrze powietrza powyżej zadanej wartości powoduje wyświetlenie alarmu na szafce sterującej centrali wentylacyjnej), układ presostatów na wentylatorach (spadek sprężu na wentylatorze poniżej zadanej wartości powoduje wyłączenie centrali. Ponowny rozruch możliwy jest tylko przez ręczne włączenie. Układ automatycznie nie powraca do stanu pracy), ochrona termiczna silników, układ odszraniania wymiennika krzyżowego. Sterowanie centralami N6 wspomagającymi odbywa się przez automatykę będącą na wyposażeniu urządzeń. Jednostki w okresie zimnym powinny pracować na mieszaninie powietrza, przy udziale powietrza zewnętrznego wynoszącym 1875m 3 /h, przy całkowitej wydajności urządzenia wynoszącej 5200m 3 /h. W okresie ciepłym gdy temperatura powietrza zewnętrznego jest równa lub wyższa od zadanej temperatury pomieszczenia urządzenie powinno pracować w całości na powietrzu zewnętrznym. Praca dachowych wentylatorów wywiewnych RJVL.6371 jest uzależniona od central wspomagających N6 pracujących na powietrzu zewnętrznym. Wydajność dachowych wentylatorów wywiewnych jest zależna od nawiewanej ilości powietrza zewnętrznego, wraz ze wzrostem ilości powietrza zewnętrznego wzrasta ilość powietrza wywiewanego z pomieszczenia. W hali strzelań należy przewidzieć układ sterujący dwoma przepustnicami znajdującymi się na kanale wywiewnym układu NW05. Przepustnice należy wyposażyć w siłowniki elektryczne. Sterowanie przepustnicami zależy od miejsca oddawania strzałów. W momencie gdy strzały do tarczy oddawane są z odległości 25m (L.O.O. w osiach 36-37) należy odciąć STRONA 9

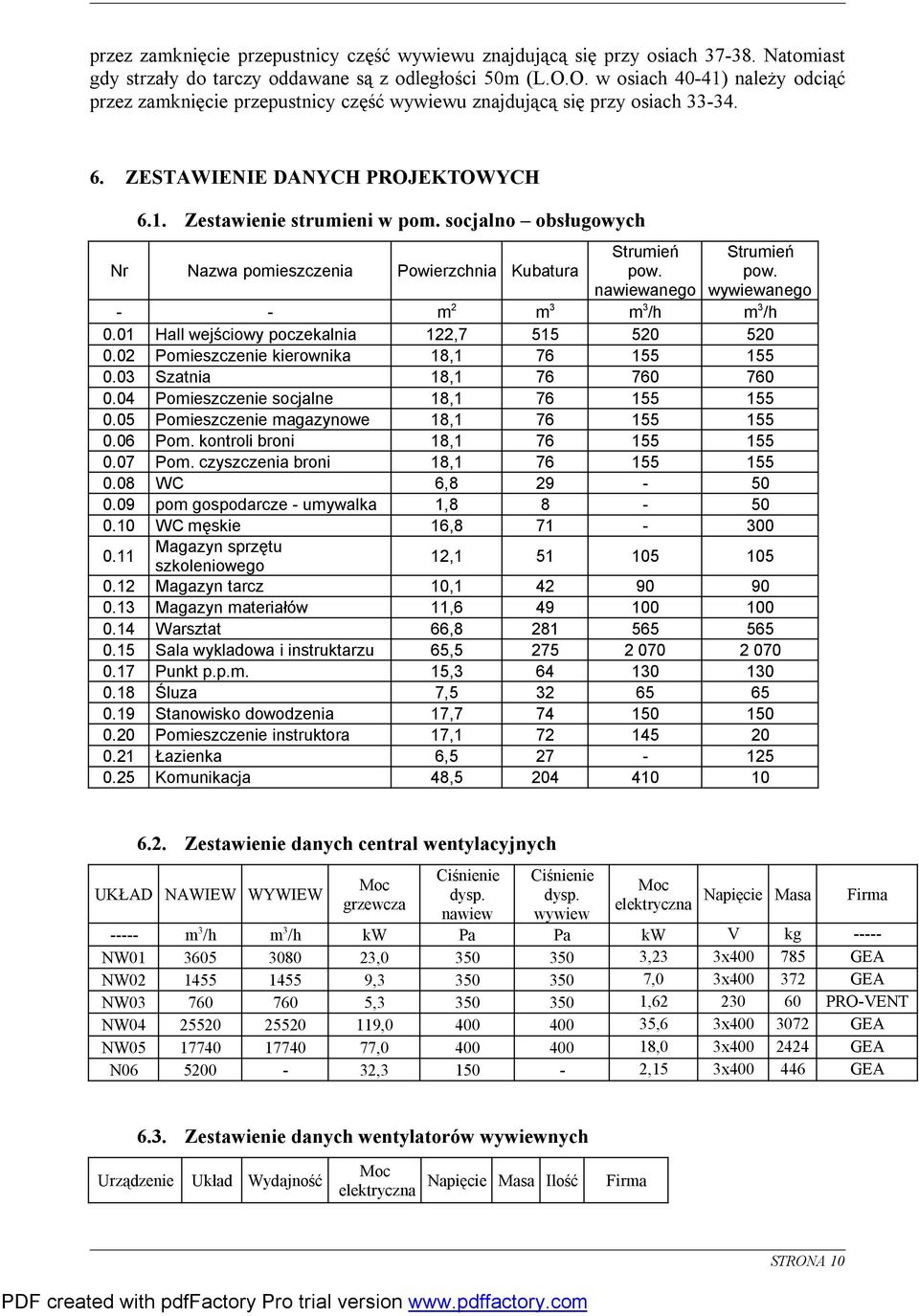

10 przez zamknięcie przepustnicy część wywiewu znajdującą się przy osiach Natomiast gdy strzały do tarczy oddawane są z odległości 50m (L.O.O. w osiach 40-41) należy odciąć przez zamknięcie przepustnicy część wywiewu znajdującą się przy osiach ZESTAWIENIE DANYCH PROJEKTOWYCH 6.1. Zestawienie strumieni w pom. socjalno obsługowych Nr Nazwa pomieszczenia Powierzchnia Kubatura Strumień pow. nawiewanego Strumień pow. wywiewanego - - m 2 m 3 m 3 /h m 3 /h 0.01 Hall wejściowy poczekalnia 122, Pomieszczenie kierownika 18, Szatnia 18, Pomieszczenie socjalne 18, Pomieszczenie magazynowe 18, Pom. kontroli broni 18, Pom. czyszczenia broni 18, WC 6, pom gospodarcze - umywalka 1, WC męskie 16, Magazyn sprzętu szkoleniowego 12, Magazyn tarcz 10, Magazyn materiałów 11, Warsztat 66, Sala wykladowa i instruktarzu 65, Punkt p.p.m. 15, Śluza 7, Stanowisko dowodzenia 17, Pomieszczenie instruktora 17, Łazienka 6, Komunikacja 48, Zestawienie danych central wentylacyjnych UKŁAD NAWIEW WYWIEW Moc grzewcza Ciśnienie dysp. nawiew Ciśnienie dysp. wywiew Moc elektryczna Napięcie Masa Firma m 3 /h m 3 /h kw Pa Pa kw V kg NW , ,23 3x GEA NW , ,0 3x GEA NW , , PRO-VENT NW , ,6 3x GEA NW , ,0 3x GEA N , ,15 3x GEA 6.3. Zestawienie danych wentylatorów wywiewnych Urządzenie Układ Wydajność Moc elektryczna Napięcie Masa Ilość Firma STRONA 10

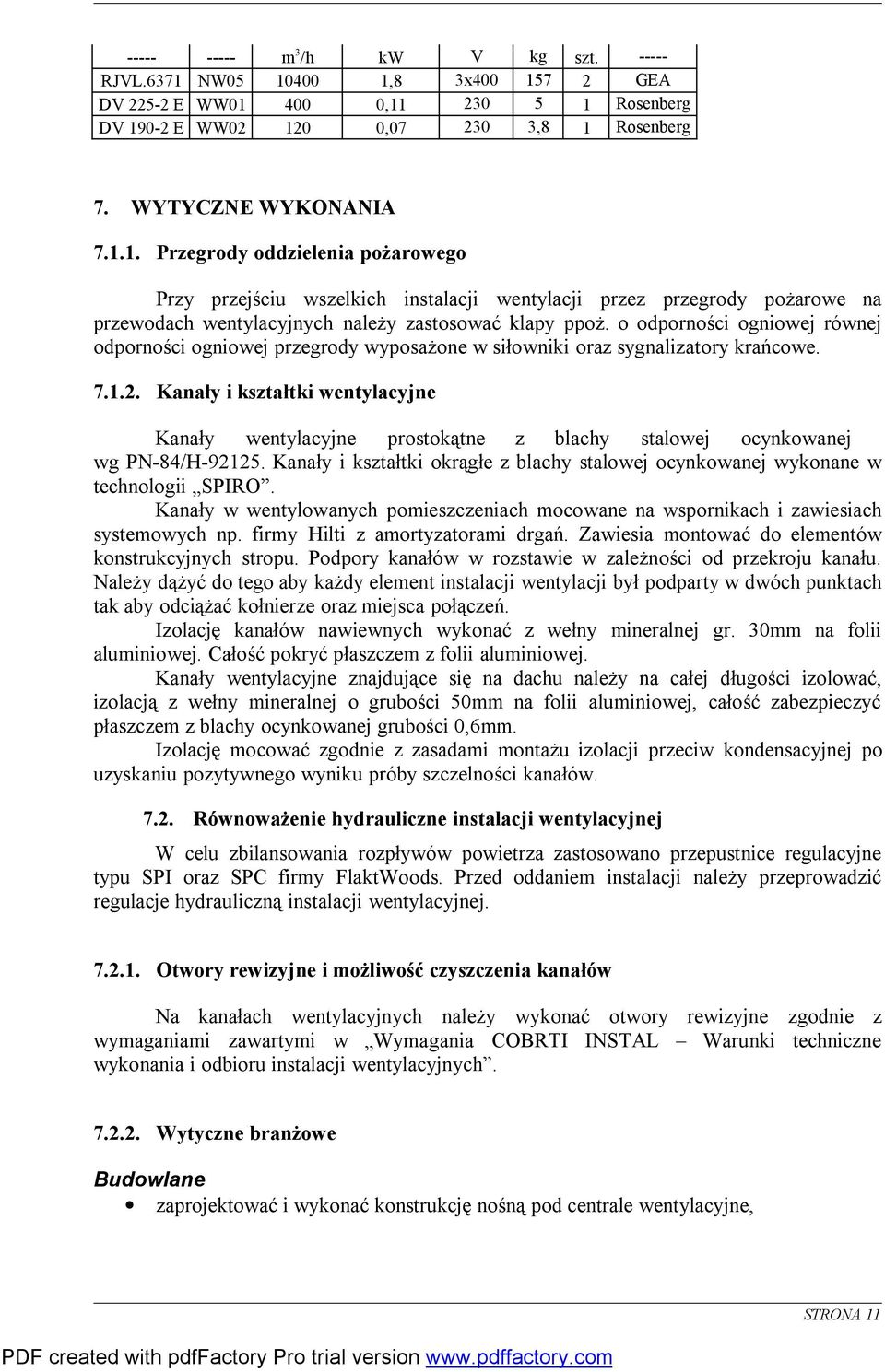

11 m 3 /h kw V kg szt RJVL.6371 NW ,8 3x GEA DV E WW , Rosenberg DV E WW , ,8 1 Rosenberg 7. WYTYCZNE WYKONANIA Przegrody oddzielenia pożarowego Przy przejściu wszelkich instalacji wentylacji przez przegrody pożarowe na przewodach wentylacyjnych należy zastosować klapy ppoż. o odporności ogniowej równej odporności ogniowej przegrody wyposażone w siłowniki oraz sygnalizatory krańcowe Kanały i kształtki wentylacyjne Kanały wentylacyjne prostokątne z blachy stalowej ocynkowanej wg PN-84/H Kanały i kształtki okrągłe z blachy stalowej ocynkowanej wykonane w technologii SPIRO. Kanały w wentylowanych pomieszczeniach mocowane na wspornikach i zawiesiach systemowych np. firmy Hilti z amortyzatorami drgań. Zawiesia montować do elementów konstrukcyjnych stropu. Podpory kanałów w rozstawie w zależności od przekroju kanału. Należy dążyć do tego aby każdy element instalacji wentylacji był podparty w dwóch punktach tak aby odciążać kołnierze oraz miejsca połączeń. Izolację kanałów nawiewnych wykonać z wełny mineralnej gr. 30mm na folii aluminiowej. Całość pokryć płaszczem z folii aluminiowej. Kanały wentylacyjne znajdujące się na dachu należy na całej długości izolować, izolacją z wełny mineralnej o grubości 50mm na folii aluminiowej, całość zabezpieczyć płaszczem z blachy ocynkowanej grubości 0,6mm. Izolację mocować zgodnie z zasadami montażu izolacji przeciw kondensacyjnej po uzyskaniu pozytywnego wyniku próby szczelności kanałów Równoważenie hydrauliczne instalacji wentylacyjnej W celu zbilansowania rozpływów powietrza zastosowano przepustnice regulacyjne typu SPI oraz SPC firmy FlaktWoods. Przed oddaniem instalacji należy przeprowadzić regulacje hydrauliczną instalacji wentylacyjnej Otwory rewizyjne i możliwość czyszczenia kanałów Na kanałach wentylacyjnych należy wykonać otwory rewizyjne zgodnie z wymaganiami zawartymi w Wymagania COBRTI INSTAL Warunki techniczne wykonania i odbioru instalacji wentylacyjnych Wytyczne branżowe Budowlane zaprojektować i wykonać konstrukcję nośną pod centrale wentylacyjne, STRONA 11

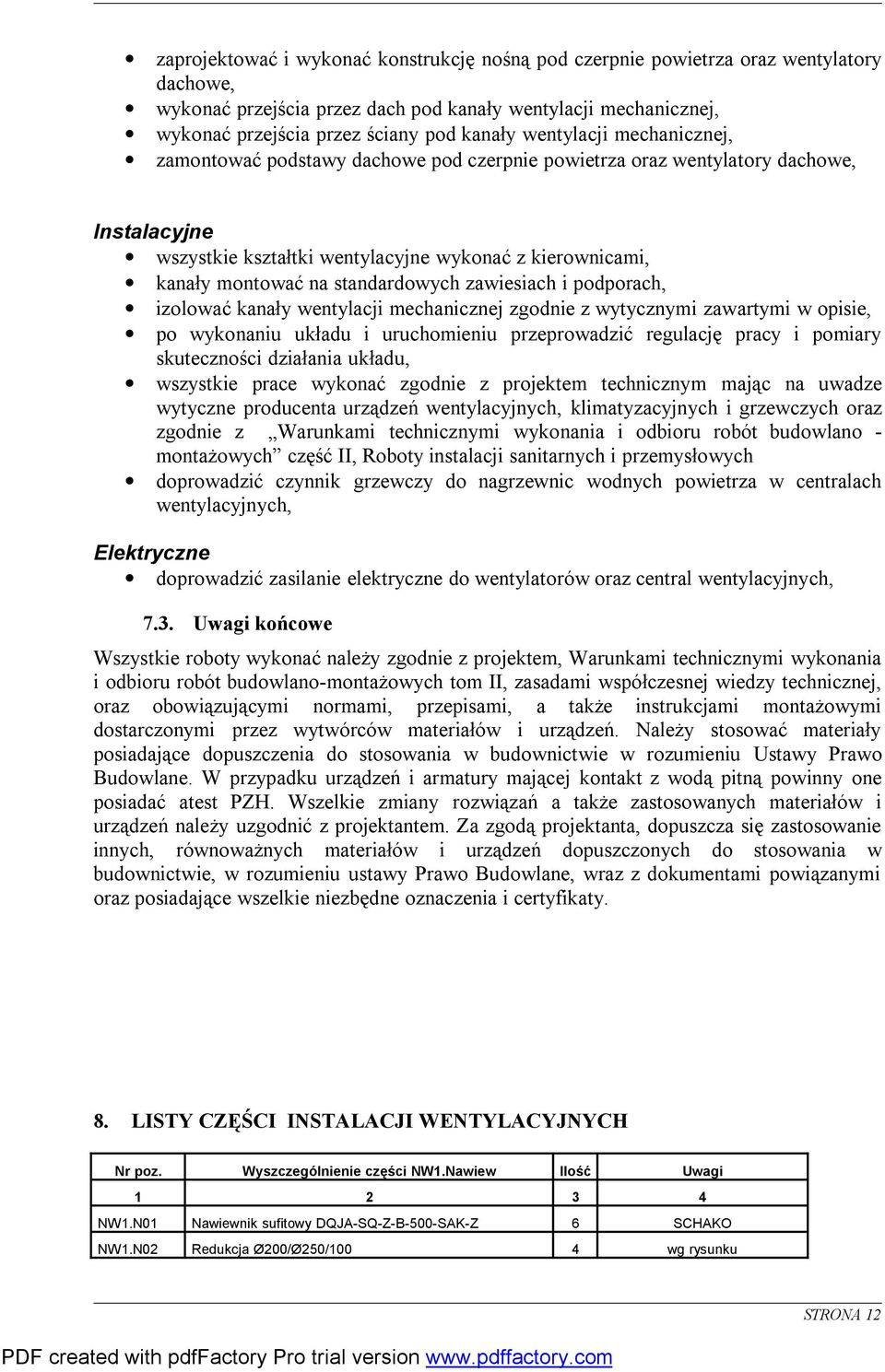

12 zaprojektować i wykonać konstrukcję nośną pod czerpnie powietrza oraz wentylatory dachowe, wykonać przejścia przez dach pod kanały wentylacji mechanicznej, wykonać przejścia przez ściany pod kanały wentylacji mechanicznej, zamontować podstawy dachowe pod czerpnie powietrza oraz wentylatory dachowe, Instalacyjne wszystkie kształtki wentylacyjne wykonać z kierownicami, kanały montować na standardowych zawiesiach i podporach, izolować kanały wentylacji mechanicznej zgodnie z wytycznymi zawartymi w opisie, po wykonaniu układu i uruchomieniu przeprowadzić regulację pracy i pomiary skuteczności działania układu, wszystkie prace wykonać zgodnie z projektem technicznym mając na uwadze wytyczne producenta urządzeń wentylacyjnych, klimatyzacyjnych i grzewczych oraz zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych część II, Roboty instalacji sanitarnych i przemysłowych doprowadzić czynnik grzewczy do nagrzewnic wodnych powietrza w centralach wentylacyjnych, Elektryczne doprowadzić zasilanie elektryczne do wentylatorów oraz central wentylacyjnych, 7.3. Uwagi końcowe Wszystkie roboty wykonać należy zgodnie z projektem, Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom II, zasadami współczesnej wiedzy technicznej, oraz obowiązującymi normami, przepisami, a także instrukcjami montażowymi dostarczonymi przez wytwórców materiałów i urządzeń. Należy stosować materiały posiadające dopuszczenia do stosowania w budownictwie w rozumieniu Ustawy Prawo Budowlane. W przypadku urządzeń i armatury mającej kontakt z wodą pitną powinny one posiadać atest PZH. Wszelkie zmiany rozwiązań a także zastosowanych materiałów i urządzeń należy uzgodnić z projektantem. Za zgodą projektanta, dopuszcza się zastosowanie innych, równoważnych materiałów i urządzeń dopuszczonych do stosowania w budownictwie, w rozumieniu ustawy Prawo Budowlane, wraz z dokumentami powiązanymi oraz posiadające wszelkie niezbędne oznaczenia i certyfikaty. 8. LISTY CZĘŚCI INSTALACJI WENTYLACYJNYCH Nr poz. Wyszczególnienie części NW1.Nawiew Ilość Uwagi NW1.N01 Nawiewnik sufitowy DQJA-SQ-Z-B-500-SAK-Z 6 SCHAKO NW1.N02 Redukcja Ø200/Ø250/100 4 wg rysunku STRONA 12

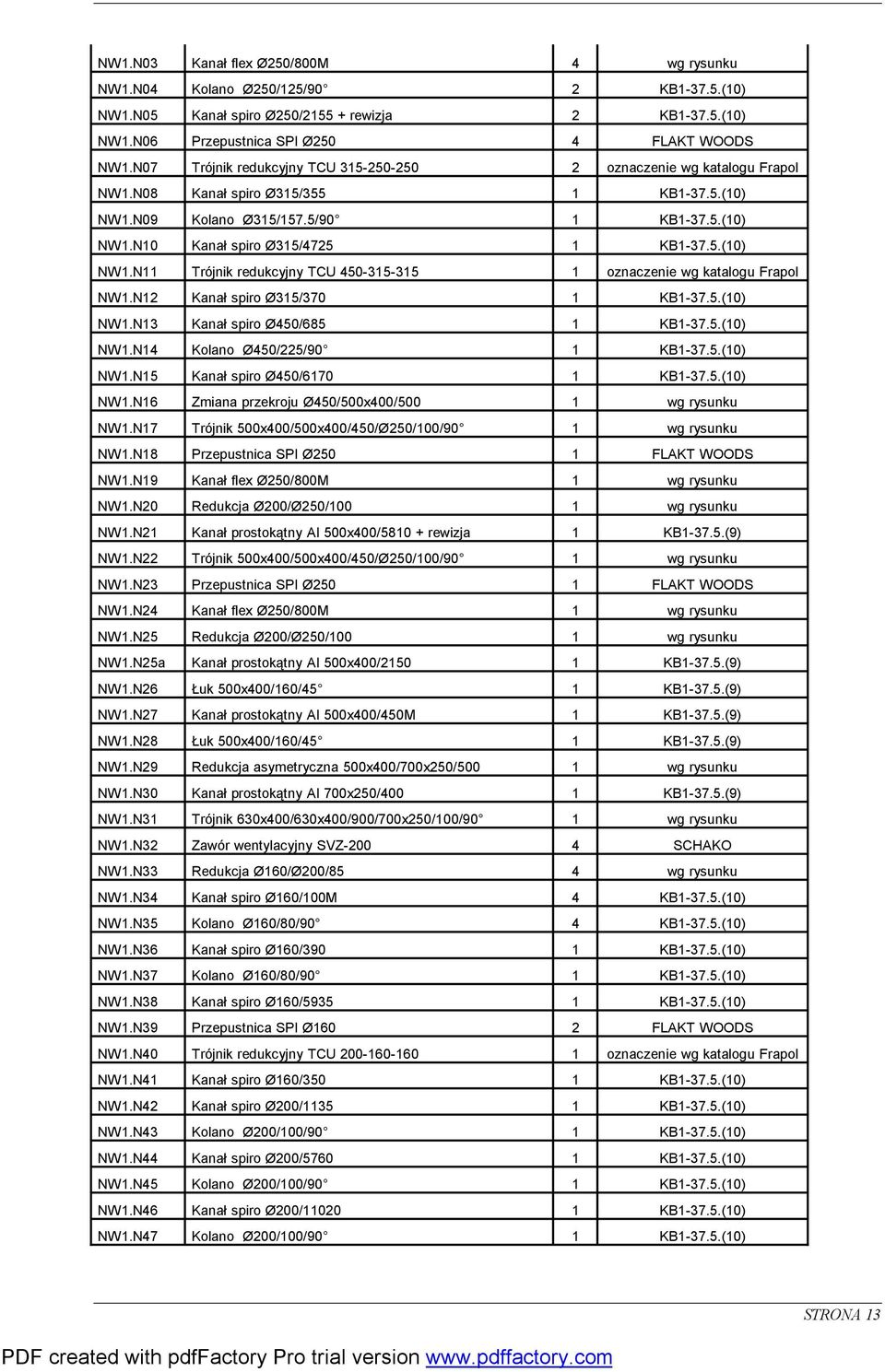

13 NW1.N03 Kanał flex Ø250/800M 4 wg rysunku NW1.N04 Kolano Ø250/125/90 2 KB (10) NW1.N05 Kanał spiro Ø250/ rewizja 2 KB (10) NW1.N06 Przepustnica SPI Ø250 4 FLAKT WOODS NW1.N07 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.N08 Kanał spiro Ø315/355 1 KB (10) NW1.N09 Kolano Ø315/157.5/90 1 KB (10) NW1.N10 Kanał spiro Ø315/ KB (10) NW1.N11 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.N12 Kanał spiro Ø315/370 1 KB (10) NW1.N13 Kanał spiro Ø450/685 1 KB (10) NW1.N14 Kolano Ø450/225/90 1 KB (10) NW1.N15 Kanał spiro Ø450/ KB (10) NW1.N16 Zmiana przekroju Ø450/500x400/500 1 wg rysunku NW1.N17 Trójnik 500x400/500x400/450/Ø250/100/90 1 wg rysunku NW1.N18 Przepustnica SPI Ø250 1 FLAKT WOODS NW1.N19 Kanał flex Ø250/800M 1 wg rysunku NW1.N20 Redukcja Ø200/Ø250/100 1 wg rysunku NW1.N21 Kanał prostokątny AI 500x400/ rewizja 1 KB (9) NW1.N22 Trójnik 500x400/500x400/450/Ø250/100/90 1 wg rysunku NW1.N23 Przepustnica SPI Ø250 1 FLAKT WOODS NW1.N24 Kanał flex Ø250/800M 1 wg rysunku NW1.N25 Redukcja Ø200/Ø250/100 1 wg rysunku NW1.N25a Kanał prostokątny AI 500x400/ KB (9) NW1.N26 Łuk 500x400/160/45 1 KB (9) NW1.N27 Kanał prostokątny AI 500x400/450M 1 KB (9) NW1.N28 Łuk 500x400/160/45 1 KB (9) NW1.N29 Redukcja asymetryczna 500x400/700x250/500 1 wg rysunku NW1.N30 Kanał prostokątny AI 700x250/400 1 KB (9) NW1.N31 Trójnik 630x400/630x400/900/700x250/100/90 1 wg rysunku NW1.N32 Zawór wentylacyjny SVZ SCHAKO NW1.N33 Redukcja Ø160/Ø200/85 4 wg rysunku NW1.N34 Kanał spiro Ø160/100M 4 KB (10) NW1.N35 Kolano Ø160/80/90 4 KB (10) NW1.N36 Kanał spiro Ø160/390 1 KB (10) NW1.N37 Kolano Ø160/80/90 1 KB (10) NW1.N38 Kanał spiro Ø160/ KB (10) NW1.N39 Przepustnica SPI Ø160 2 FLAKT WOODS NW1.N40 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.N41 Kanał spiro Ø160/350 1 KB (10) NW1.N42 Kanał spiro Ø200/ KB (10) NW1.N43 Kolano Ø200/100/90 1 KB (10) NW1.N44 Kanał spiro Ø200/ KB (10) NW1.N45 Kolano Ø200/100/90 1 KB (10) NW1.N46 Kanał spiro Ø200/ KB (10) NW1.N47 Kolano Ø200/100/90 1 KB (10) STRONA 13

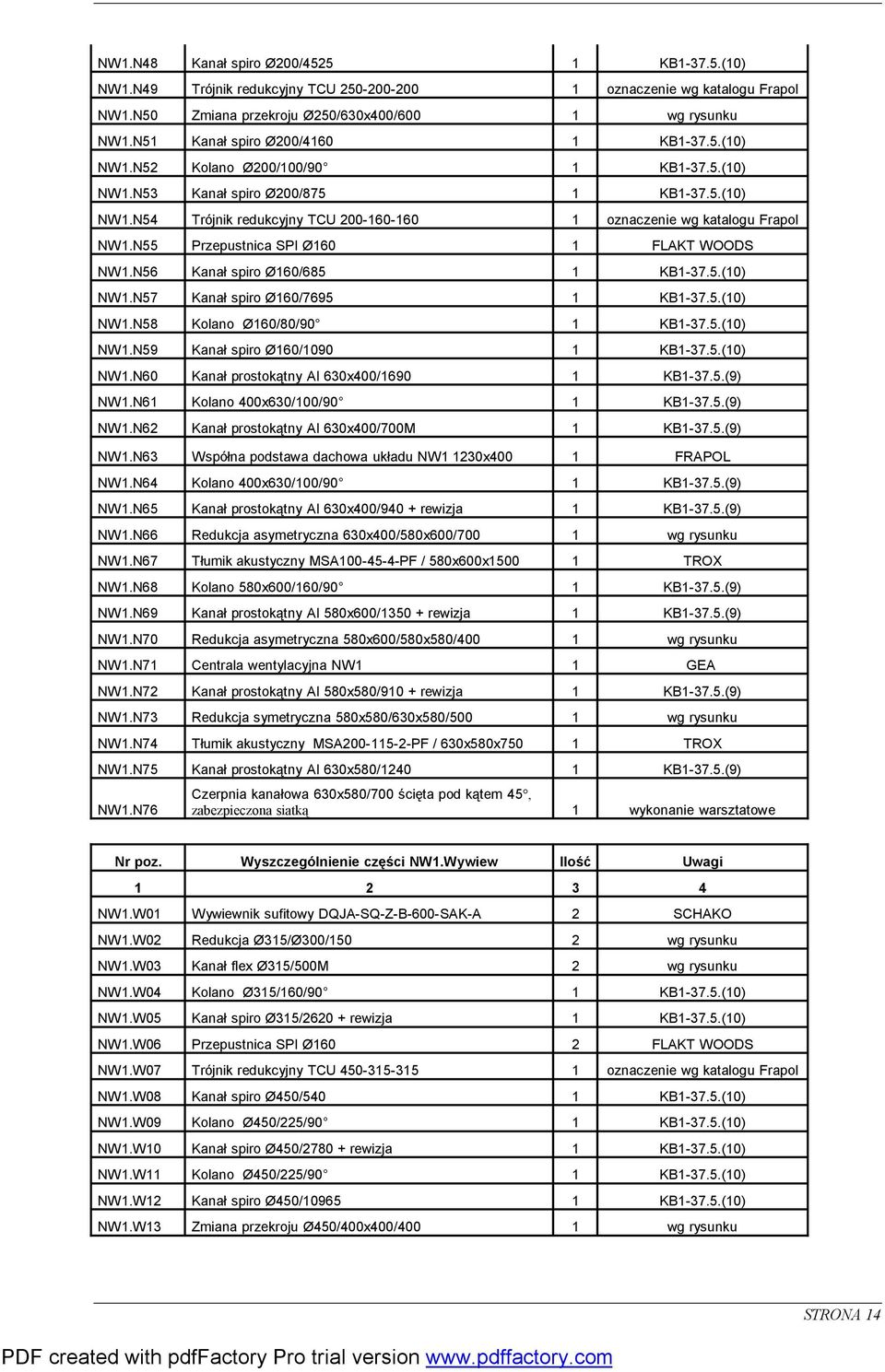

14 NW1.N48 Kanał spiro Ø200/ KB (10) NW1.N49 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.N50 Zmiana przekroju Ø250/630x400/600 1 wg rysunku NW1.N51 Kanał spiro Ø200/ KB (10) NW1.N52 Kolano Ø200/100/90 1 KB (10) NW1.N53 Kanał spiro Ø200/875 1 KB (10) NW1.N54 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.N55 Przepustnica SPI Ø160 1 FLAKT WOODS NW1.N56 Kanał spiro Ø160/685 1 KB (10) NW1.N57 Kanał spiro Ø160/ KB (10) NW1.N58 Kolano Ø160/80/90 1 KB (10) NW1.N59 Kanał spiro Ø160/ KB (10) NW1.N60 Kanał prostokątny AI 630x400/ KB (9) NW1.N61 Kolano 400x630/100/90 1 KB (9) NW1.N62 Kanał prostokątny AI 630x400/700M 1 KB (9) NW1.N63 Współna podstawa dachowa układu NW1 1230x400 1 FRAPOL NW1.N64 Kolano 400x630/100/90 1 KB (9) NW1.N65 Kanał prostokątny AI 630x400/940 + rewizja 1 KB (9) NW1.N66 Redukcja asymetryczna 630x400/580x600/700 1 wg rysunku NW1.N67 Tłumik akustyczny MSA PF / 580x600x TROX NW1.N68 Kolano 580x600/160/90 1 KB (9) NW1.N69 Kanał prostokątny AI 580x600/ rewizja 1 KB (9) NW1.N70 Redukcja asymetryczna 580x600/580x580/400 1 wg rysunku NW1.N71 Centrala wentylacyjna NW1 1 GEA NW1.N72 Kanał prostokątny AI 580x580/910 + rewizja 1 KB (9) NW1.N73 Redukcja symetryczna 580x580/630x580/500 1 wg rysunku NW1.N74 Tłumik akustyczny MSA PF / 630x580x750 1 TROX NW1.N75 Kanał prostokątny AI 630x580/ KB (9) NW1.N76 Czerpnia kanałowa 630x580/700 ścięta pod kątem 45, zabezpieczona siatką 1 wykonanie warsztatowe Nr poz. Wyszczególnienie części NW1.Wywiew Ilość Uwagi NW1.W01 Wywiewnik sufitowy DQJA-SQ-Z-B-600-SAK-A 2 SCHAKO NW1.W02 Redukcja Ø315/Ø300/150 2 wg rysunku NW1.W03 Kanał flex Ø315/500M 2 wg rysunku NW1.W04 Kolano Ø315/160/90 1 KB (10) NW1.W05 Kanał spiro Ø315/ rewizja 1 KB (10) NW1.W06 Przepustnica SPI Ø160 2 FLAKT WOODS NW1.W07 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.W08 Kanał spiro Ø450/540 1 KB (10) NW1.W09 Kolano Ø450/225/90 1 KB (10) NW1.W10 Kanał spiro Ø450/ rewizja 1 KB (10) NW1.W11 Kolano Ø450/225/90 1 KB (10) NW1.W12 Kanał spiro Ø450/ KB (10) NW1.W13 Zmiana przekroju Ø450/400x400/400 1 wg rysunku STRONA 14

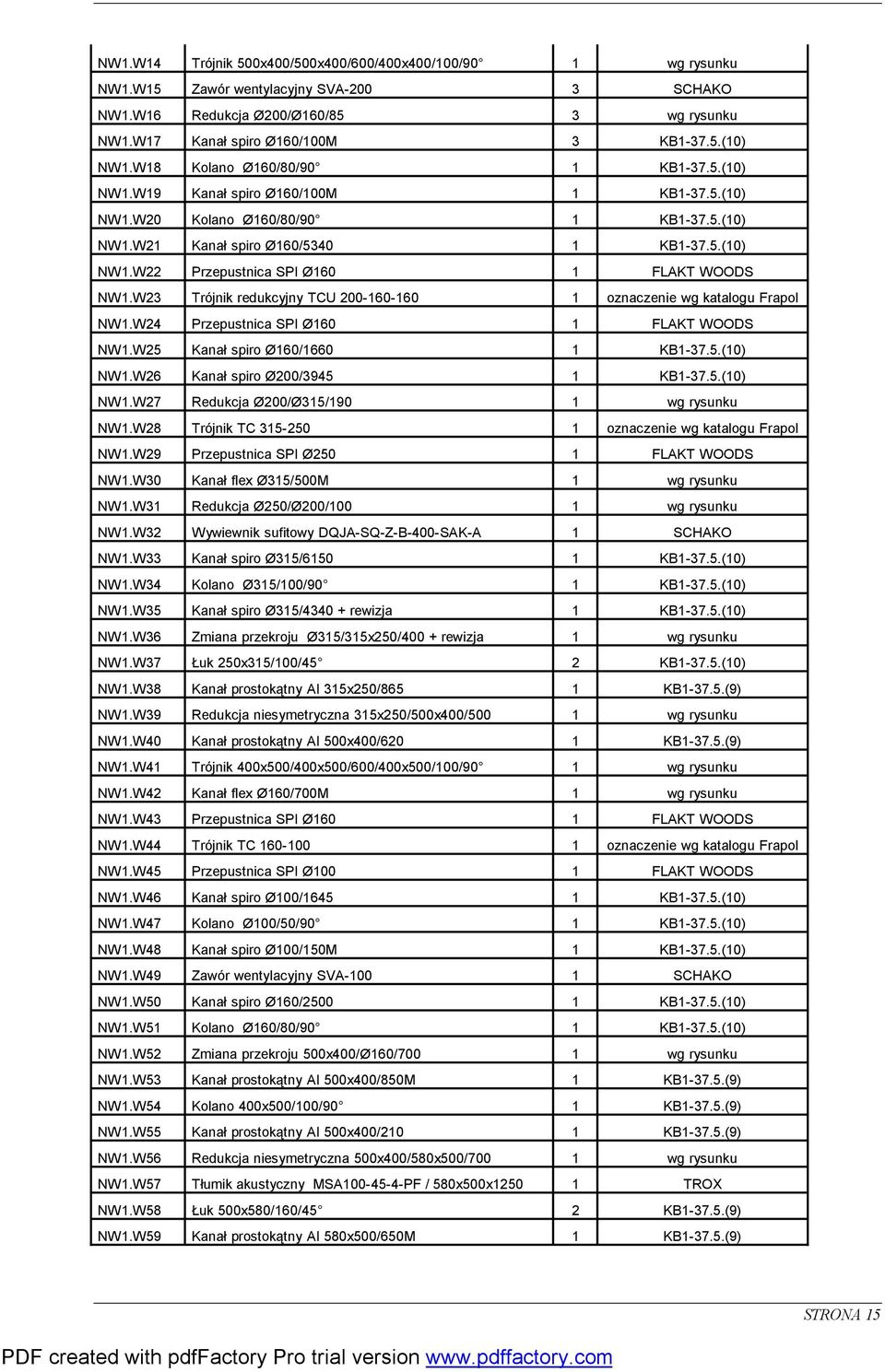

15 NW1.W14 Trójnik 500x400/500x400/600/400x400/100/90 1 wg rysunku NW1.W15 Zawór wentylacyjny SVA SCHAKO NW1.W16 Redukcja Ø200/Ø160/85 3 wg rysunku NW1.W17 Kanał spiro Ø160/100M 3 KB (10) NW1.W18 Kolano Ø160/80/90 1 KB (10) NW1.W19 Kanał spiro Ø160/100M 1 KB (10) NW1.W20 Kolano Ø160/80/90 1 KB (10) NW1.W21 Kanał spiro Ø160/ KB (10) NW1.W22 Przepustnica SPI Ø160 1 FLAKT WOODS NW1.W23 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW1.W24 Przepustnica SPI Ø160 1 FLAKT WOODS NW1.W25 Kanał spiro Ø160/ KB (10) NW1.W26 Kanał spiro Ø200/ KB (10) NW1.W27 Redukcja Ø200/Ø315/190 1 wg rysunku NW1.W28 Trójnik TC oznaczenie wg katalogu Frapol NW1.W29 Przepustnica SPI Ø250 1 FLAKT WOODS NW1.W30 Kanał flex Ø315/500M 1 wg rysunku NW1.W31 Redukcja Ø250/Ø200/100 1 wg rysunku NW1.W32 Wywiewnik sufitowy DQJA-SQ-Z-B-400-SAK-A 1 SCHAKO NW1.W33 Kanał spiro Ø315/ KB (10) NW1.W34 Kolano Ø315/100/90 1 KB (10) NW1.W35 Kanał spiro Ø315/ rewizja 1 KB (10) NW1.W36 Zmiana przekroju Ø315/315x250/400 + rewizja 1 wg rysunku NW1.W37 Łuk 250x315/100/45 2 KB (10) NW1.W38 Kanał prostokątny AI 315x250/865 1 KB (9) NW1.W39 Redukcja niesymetryczna 315x250/500x400/500 1 wg rysunku NW1.W40 Kanał prostokątny AI 500x400/620 1 KB (9) NW1.W41 Trójnik 400x500/400x500/600/400x500/100/90 1 wg rysunku NW1.W42 Kanał flex Ø160/700M 1 wg rysunku NW1.W43 Przepustnica SPI Ø160 1 FLAKT WOODS NW1.W44 Trójnik TC oznaczenie wg katalogu Frapol NW1.W45 Przepustnica SPI Ø100 1 FLAKT WOODS NW1.W46 Kanał spiro Ø100/ KB (10) NW1.W47 Kolano Ø100/50/90 1 KB (10) NW1.W48 Kanał spiro Ø100/150M 1 KB (10) NW1.W49 Zawór wentylacyjny SVA SCHAKO NW1.W50 Kanał spiro Ø160/ KB (10) NW1.W51 Kolano Ø160/80/90 1 KB (10) NW1.W52 Zmiana przekroju 500x400/Ø160/700 1 wg rysunku NW1.W53 Kanał prostokątny AI 500x400/850M 1 KB (9) NW1.W54 Kolano 400x500/100/90 1 KB (9) NW1.W55 Kanał prostokątny AI 500x400/210 1 KB (9) NW1.W56 Redukcja niesymetryczna 500x400/580x500/700 1 wg rysunku NW1.W57 Tłumik akustyczny MSA PF / 580x500x TROX NW1.W58 Łuk 500x580/160/45 2 KB (9) NW1.W59 Kanał prostokątny AI 580x500/650M 1 KB (9) STRONA 15

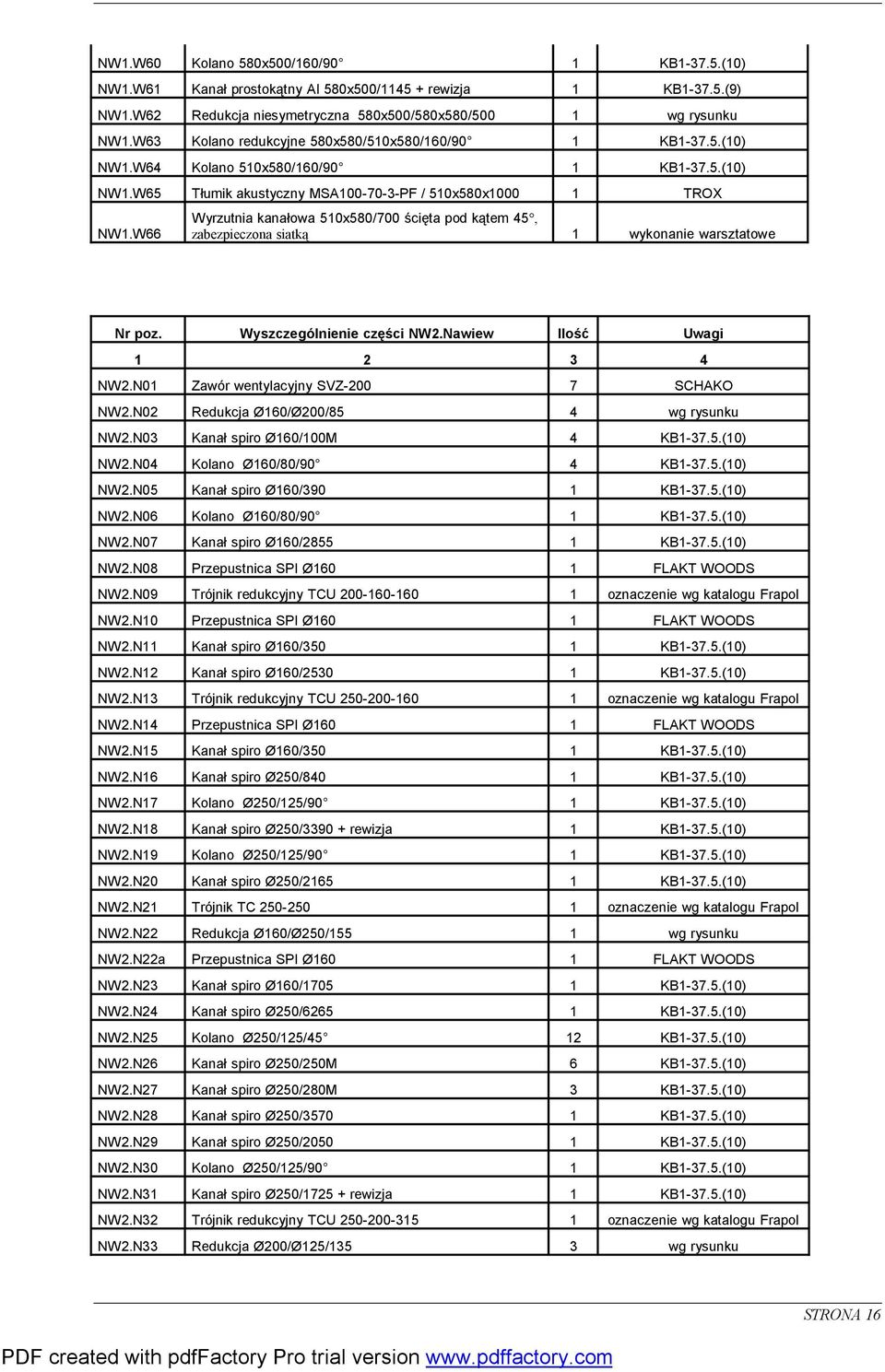

16 NW1.W60 Kolano 580x500/160/90 1 KB (10) NW1.W61 Kanał prostokątny AI 580x500/ rewizja 1 KB (9) NW1.W62 Redukcja niesymetryczna 580x500/580x580/500 1 wg rysunku NW1.W63 Kolano redukcyjne 580x580/510x580/160/90 1 KB (10) NW1.W64 Kolano 510x580/160/90 1 KB (10) NW1.W65 Tłumik akustyczny MSA PF / 510x580x TROX NW1.W66 Wyrzutnia kanałowa 510x580/700 ścięta pod kątem 45, zabezpieczona siatką 1 wykonanie warsztatowe Nr poz. Wyszczególnienie części NW2.Nawiew Ilość Uwagi NW2.N01 Zawór wentylacyjny SVZ SCHAKO NW2.N02 Redukcja Ø160/Ø200/85 4 wg rysunku NW2.N03 Kanał spiro Ø160/100M 4 KB (10) NW2.N04 Kolano Ø160/80/90 4 KB (10) NW2.N05 Kanał spiro Ø160/390 1 KB (10) NW2.N06 Kolano Ø160/80/90 1 KB (10) NW2.N07 Kanał spiro Ø160/ KB (10) NW2.N08 Przepustnica SPI Ø160 1 FLAKT WOODS NW2.N09 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N10 Przepustnica SPI Ø160 1 FLAKT WOODS NW2.N11 Kanał spiro Ø160/350 1 KB (10) NW2.N12 Kanał spiro Ø160/ KB (10) NW2.N13 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N14 Przepustnica SPI Ø160 1 FLAKT WOODS NW2.N15 Kanał spiro Ø160/350 1 KB (10) NW2.N16 Kanał spiro Ø250/840 1 KB (10) NW2.N17 Kolano Ø250/125/90 1 KB (10) NW2.N18 Kanał spiro Ø250/ rewizja 1 KB (10) NW2.N19 Kolano Ø250/125/90 1 KB (10) NW2.N20 Kanał spiro Ø250/ KB (10) NW2.N21 Trójnik TC oznaczenie wg katalogu Frapol NW2.N22 Redukcja Ø160/Ø250/155 1 wg rysunku NW2.N22a Przepustnica SPI Ø160 1 FLAKT WOODS NW2.N23 Kanał spiro Ø160/ KB (10) NW2.N24 Kanał spiro Ø250/ KB (10) NW2.N25 Kolano Ø250/125/45 12 KB (10) NW2.N26 Kanał spiro Ø250/250M 6 KB (10) NW2.N27 Kanał spiro Ø250/280M 3 KB (10) NW2.N28 Kanał spiro Ø250/ KB (10) NW2.N29 Kanał spiro Ø250/ KB (10) NW2.N30 Kolano Ø250/125/90 1 KB (10) NW2.N31 Kanał spiro Ø250/ rewizja 1 KB (10) NW2.N32 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N33 Redukcja Ø200/Ø125/135 3 wg rysunku STRONA 16

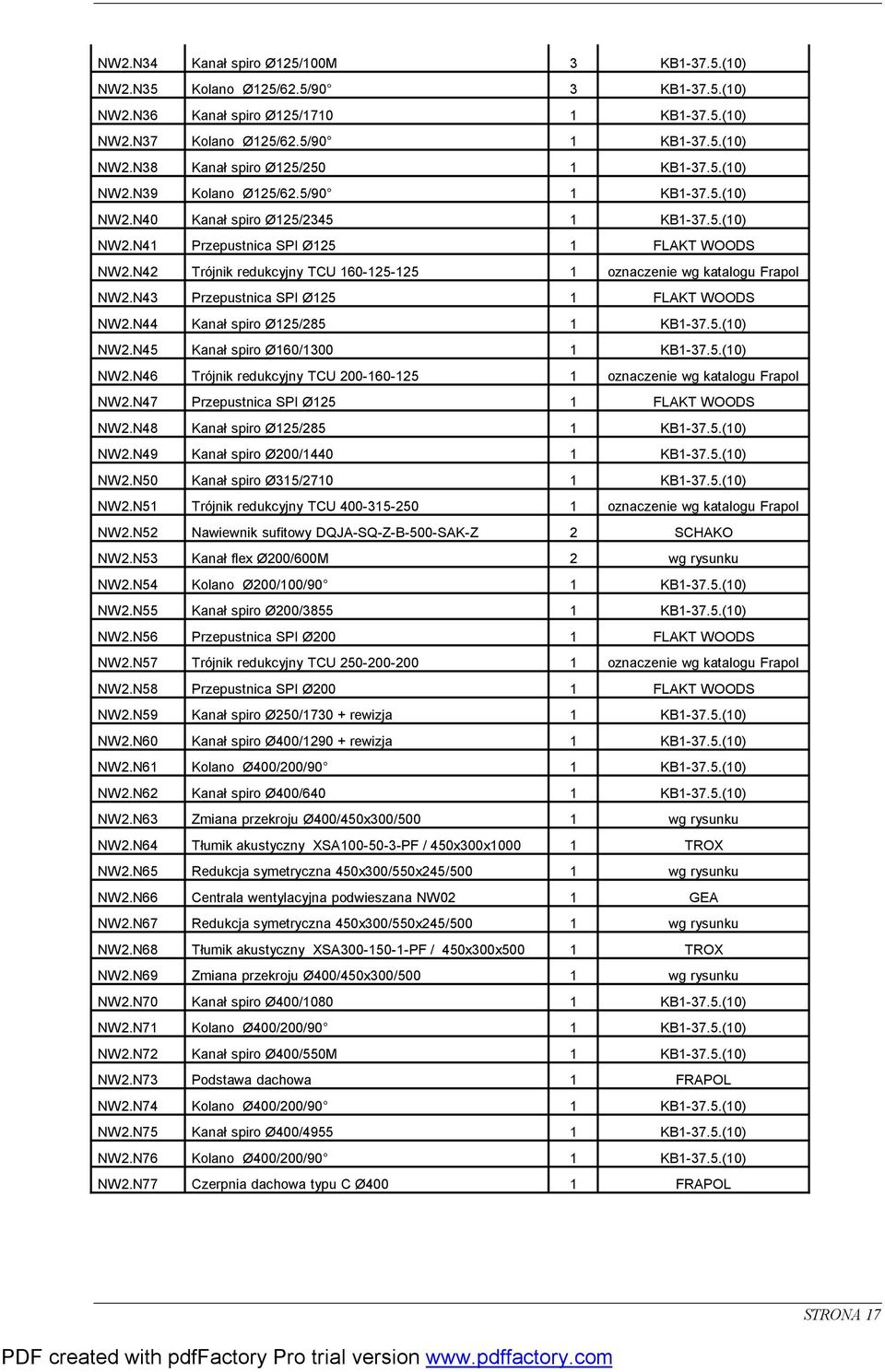

17 NW2.N34 Kanał spiro Ø125/100M 3 KB (10) NW2.N35 Kolano Ø125/62.5/90 3 KB (10) NW2.N36 Kanał spiro Ø125/ KB (10) NW2.N37 Kolano Ø125/62.5/90 1 KB (10) NW2.N38 Kanał spiro Ø125/250 1 KB (10) NW2.N39 Kolano Ø125/62.5/90 1 KB (10) NW2.N40 Kanał spiro Ø125/ KB (10) NW2.N41 Przepustnica SPI Ø125 1 FLAKT WOODS NW2.N42 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N43 Przepustnica SPI Ø125 1 FLAKT WOODS NW2.N44 Kanał spiro Ø125/285 1 KB (10) NW2.N45 Kanał spiro Ø160/ KB (10) NW2.N46 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N47 Przepustnica SPI Ø125 1 FLAKT WOODS NW2.N48 Kanał spiro Ø125/285 1 KB (10) NW2.N49 Kanał spiro Ø200/ KB (10) NW2.N50 Kanał spiro Ø315/ KB (10) NW2.N51 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N52 Nawiewnik sufitowy DQJA-SQ-Z-B-500-SAK-Z 2 SCHAKO NW2.N53 Kanał flex Ø200/600M 2 wg rysunku NW2.N54 Kolano Ø200/100/90 1 KB (10) NW2.N55 Kanał spiro Ø200/ KB (10) NW2.N56 Przepustnica SPI Ø200 1 FLAKT WOODS NW2.N57 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.N58 Przepustnica SPI Ø200 1 FLAKT WOODS NW2.N59 Kanał spiro Ø250/ rewizja 1 KB (10) NW2.N60 Kanał spiro Ø400/ rewizja 1 KB (10) NW2.N61 Kolano Ø400/200/90 1 KB (10) NW2.N62 Kanał spiro Ø400/640 1 KB (10) NW2.N63 Zmiana przekroju Ø400/450x300/500 1 wg rysunku NW2.N64 Tłumik akustyczny XSA PF / 450x300x TROX NW2.N65 Redukcja symetryczna 450x300/550x245/500 1 wg rysunku NW2.N66 Centrala wentylacyjna podwieszana NW02 1 GEA NW2.N67 Redukcja symetryczna 450x300/550x245/500 1 wg rysunku NW2.N68 Tłumik akustyczny XSA PF / 450x300x500 1 TROX NW2.N69 Zmiana przekroju Ø400/450x300/500 1 wg rysunku NW2.N70 Kanał spiro Ø400/ KB (10) NW2.N71 Kolano Ø400/200/90 1 KB (10) NW2.N72 Kanał spiro Ø400/550M 1 KB (10) NW2.N73 Podstawa dachowa 1 FRAPOL NW2.N74 Kolano Ø400/200/90 1 KB (10) NW2.N75 Kanał spiro Ø400/ KB (10) NW2.N76 Kolano Ø400/200/90 1 KB (10) NW2.N77 Czerpnia dachowa typu C Ø400 1 FRAPOL STRONA 17

18 Nr poz. Wyszczególnienie części NW2.Wywiew Ilość Uwagi NW2.W01 Zawór wentylacyjny SVA SCHAKO NW2.W02 Redukcja Ø160/Ø200/85 4 wg rysunku NW2.W03 Kanał spiro Ø160/100M 4 KB (10) NW2.W04 Kolano Ø160/80/90 4 KB (10) NW2.W05 Kanał spiro Ø160/390 1 KB (10) NW2.W06 Kolano Ø160/80/90 1 KB (10) NW2.W07 Kanał spiro Ø160/ KB (10) NW2.W08 Przepustnica SPI Ø160 2 FLAKT WOODS NW2.W09 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W10 Kanał spiro Ø160/350 1 KB (10) NW2.W11 Kanał spiro Ø200/ KB (10) NW2.W12 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W13 Przepustnica SPI Ø160 1 FLAKT WOODS NW2.W14 Kanał spiro Ø160/325 1 KB (10) NW2.W15 Kanał spiro Ø250/ rewizja 1 KB (10) NW2.W16 Kolano Ø250/125/90 1 KB (10) NW2.W17 Kanał spiro Ø250/ KB (10) NW2.W18 Trójnik TC oznaczenie wg katalogu Frapol NW2.W19 Przepustnica SPI Ø160 1 FLAKT WOODS NW2.W20 Kolano Ø160/80/45 4 KB (10) NW2.W21 Kanał spiro Ø160/250M 2 KB (10) NW2.W22 Kanał spiro Ø160/465 1 KB (10) NW2.W23 Kanał spiro Ø250/ KB (10) NW2.W24 Kolano Ø250/125/45 10 KB (10) NW2.W25 Kanał spiro Ø250/200M 5 KB (10) NW2.W26 Kanał spiro Ø250/795 1 KB (10) NW2.W27 Kanał spiro Ø250/ KB (10) NW2.W28 Kanał spiro Ø250/ KB (10) NW2.W29 Kolano Ø250/125/90 1 KB (10) NW2.W30 Kanał spiro Ø250/ rewizja 1 KB (10) NW2.W31 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W32 Redukcja Ø200/Ø125/135 3 wg rysunku NW2.W33 Kanał spiro Ø125/100M 3 KB (10) NW2.W34 Kolano Ø125/62.5/90 3 KB (10) NW2.W35 Kanał spiro Ø125/ KB (10) NW2.W36 Kolano Ø125/62.5/90 1 KB (10) NW2.W37 Kanał spiro Ø125/ KB (10) NW2.W38 Przepustnica SPI Ø125 1 FLAKT WOODS NW2.W39 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W40 Przepustnica SPI Ø125 1 FLAKT WOODS NW2.W41 Kanał spiro Ø125/490 1 KB (10) NW2.W42 Kanał spiro Ø160/ KB (10) NW2.W43 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W44 Przepustnica SPI Ø125 1 FLAKT WOODS STRONA 18

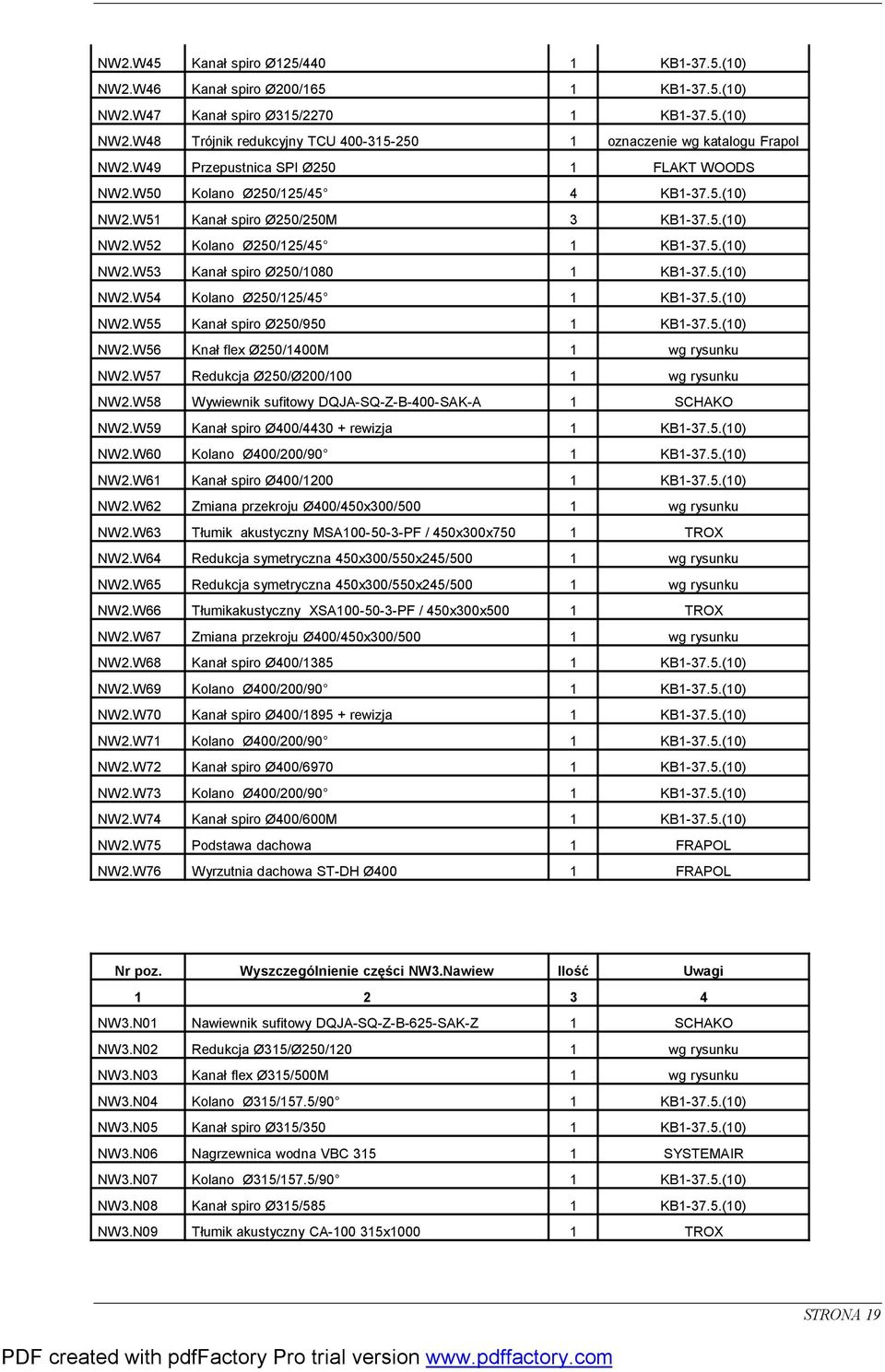

19 NW2.W45 Kanał spiro Ø125/440 1 KB (10) NW2.W46 Kanał spiro Ø200/165 1 KB (10) NW2.W47 Kanał spiro Ø315/ KB (10) NW2.W48 Trójnik redukcyjny TCU oznaczenie wg katalogu Frapol NW2.W49 Przepustnica SPI Ø250 1 FLAKT WOODS NW2.W50 Kolano Ø250/125/45 4 KB (10) NW2.W51 Kanał spiro Ø250/250M 3 KB (10) NW2.W52 Kolano Ø250/125/45 1 KB (10) NW2.W53 Kanał spiro Ø250/ KB (10) NW2.W54 Kolano Ø250/125/45 1 KB (10) NW2.W55 Kanał spiro Ø250/950 1 KB (10) NW2.W56 Knał flex Ø250/1400M 1 wg rysunku NW2.W57 Redukcja Ø250/Ø200/100 1 wg rysunku NW2.W58 Wywiewnik sufitowy DQJA-SQ-Z-B-400-SAK-A 1 SCHAKO NW2.W59 Kanał spiro Ø400/ rewizja 1 KB (10) NW2.W60 Kolano Ø400/200/90 1 KB (10) NW2.W61 Kanał spiro Ø400/ KB (10) NW2.W62 Zmiana przekroju Ø400/450x300/500 1 wg rysunku NW2.W63 Tłumik akustyczny MSA PF / 450x300x750 1 TROX NW2.W64 Redukcja symetryczna 450x300/550x245/500 1 wg rysunku NW2.W65 Redukcja symetryczna 450x300/550x245/500 1 wg rysunku NW2.W66 Tłumikakustyczny XSA PF / 450x300x500 1 TROX NW2.W67 Zmiana przekroju Ø400/450x300/500 1 wg rysunku NW2.W68 Kanał spiro Ø400/ KB (10) NW2.W69 Kolano Ø400/200/90 1 KB (10) NW2.W70 Kanał spiro Ø400/ rewizja 1 KB (10) NW2.W71 Kolano Ø400/200/90 1 KB (10) NW2.W72 Kanał spiro Ø400/ KB (10) NW2.W73 Kolano Ø400/200/90 1 KB (10) NW2.W74 Kanał spiro Ø400/600M 1 KB (10) NW2.W75 Podstawa dachowa 1 FRAPOL NW2.W76 Wyrzutnia dachowa ST-DH Ø400 1 FRAPOL Nr poz. Wyszczególnienie części NW3.Nawiew Ilość Uwagi NW3.N01 Nawiewnik sufitowy DQJA-SQ-Z-B-625-SAK-Z 1 SCHAKO NW3.N02 Redukcja Ø315/Ø250/120 1 wg rysunku NW3.N03 Kanał flex Ø315/500M 1 wg rysunku NW3.N04 Kolano Ø315/157.5/90 1 KB (10) NW3.N05 Kanał spiro Ø315/350 1 KB (10) NW3.N06 Nagrzewnica wodna VBC SYSTEMAIR NW3.N07 Kolano Ø315/157.5/90 1 KB (10) NW3.N08 Kanał spiro Ø315/585 1 KB (10) NW3.N09 Tłumik akustyczny CA x TROX STRONA 19

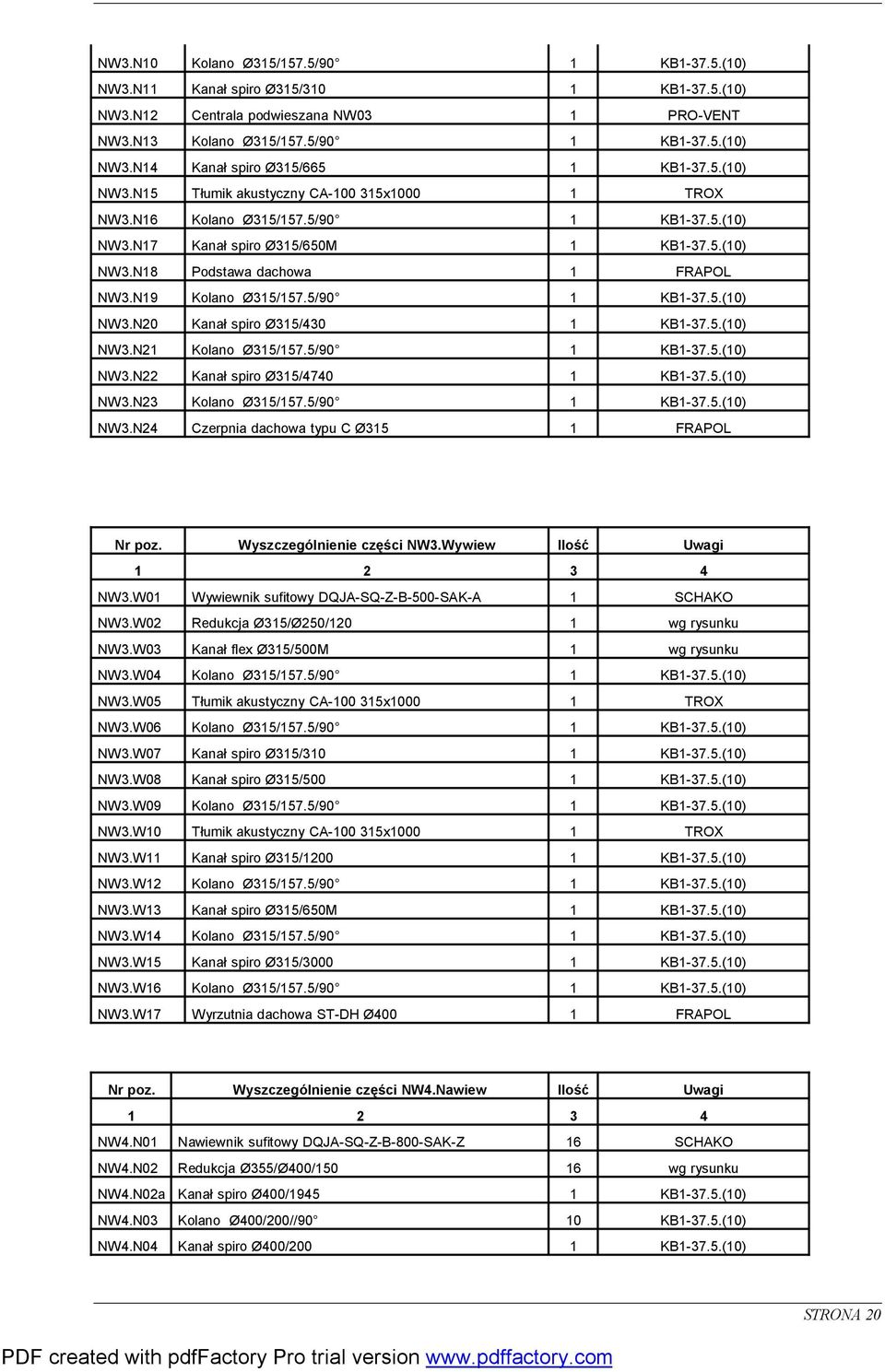

20 NW3.N10 Kolano Ø315/157.5/90 1 KB (10) NW3.N11 Kanał spiro Ø315/310 1 KB (10) NW3.N12 Centrala podwieszana NW03 1 PRO-VENT NW3.N13 Kolano Ø315/157.5/90 1 KB (10) NW3.N14 Kanał spiro Ø315/665 1 KB (10) NW3.N15 Tłumik akustyczny CA x TROX NW3.N16 Kolano Ø315/157.5/90 1 KB (10) NW3.N17 Kanał spiro Ø315/650M 1 KB (10) NW3.N18 Podstawa dachowa 1 FRAPOL NW3.N19 Kolano Ø315/157.5/90 1 KB (10) NW3.N20 Kanał spiro Ø315/430 1 KB (10) NW3.N21 Kolano Ø315/157.5/90 1 KB (10) NW3.N22 Kanał spiro Ø315/ KB (10) NW3.N23 Kolano Ø315/157.5/90 1 KB (10) NW3.N24 Czerpnia dachowa typu C Ø315 1 FRAPOL Nr poz. Wyszczególnienie części NW3.Wywiew Ilość Uwagi NW3.W01 Wywiewnik sufitowy DQJA-SQ-Z-B-500-SAK-A 1 SCHAKO NW3.W02 Redukcja Ø315/Ø250/120 1 wg rysunku NW3.W03 Kanał flex Ø315/500M 1 wg rysunku NW3.W04 Kolano Ø315/157.5/90 1 KB (10) NW3.W05 Tłumik akustyczny CA x TROX NW3.W06 Kolano Ø315/157.5/90 1 KB (10) NW3.W07 Kanał spiro Ø315/310 1 KB (10) NW3.W08 Kanał spiro Ø315/500 1 KB (10) NW3.W09 Kolano Ø315/157.5/90 1 KB (10) NW3.W10 Tłumik akustyczny CA x TROX NW3.W11 Kanał spiro Ø315/ KB (10) NW3.W12 Kolano Ø315/157.5/90 1 KB (10) NW3.W13 Kanał spiro Ø315/650M 1 KB (10) NW3.W14 Kolano Ø315/157.5/90 1 KB (10) NW3.W15 Kanał spiro Ø315/ KB (10) NW3.W16 Kolano Ø315/157.5/90 1 KB (10) NW3.W17 Wyrzutnia dachowa ST-DH Ø400 1 FRAPOL Nr poz. Wyszczególnienie części NW4.Nawiew Ilość Uwagi NW4.N01 Nawiewnik sufitowy DQJA-SQ-Z-B-800-SAK-Z 16 SCHAKO NW4.N02 Redukcja Ø355/Ø400/ wg rysunku NW4.N02a Kanał spiro Ø400/ KB (10) NW4.N03 Kolano Ø400/200//90 10 KB (10) NW4.N04 Kanał spiro Ø400/200 1 KB (10) STRONA 20

21 NW4.N05 Przepustnica SPI Ø FLAKT WOODS NW4.N06 Zmiana przekroju Ø400/500x500/400 2 wg rysunku NW4.N07 Trójnik 500x500/500x500/600/Ø400/100/90 2 wg rysunku NW4.N08 Kanał prostokątny AI 500x500/ rewizja 1 KB (9) NW4.N09 500x500/630x630/600/Ø400/100/90 2 wg rysunku NW4.N10 Kanał spiro Ø400/ KB (10) NW4.N11 Kanał prostokątny AI 630x630/ KB (9) NW4.N12 630x630/700x700/600/Ø400/100/90 2 wg rysunku NW4.N13 Kanał prostokątny AI 700x700/ rewizja 1 KB (9) NW4.N14 700x700/800x700/600/Ø400/100/90 2 wg rysunku NW4.N15 Kanał prostokątny AI 800x700/ KB (9) NW4.N16 800x700/800x800/600/Ø400/100/90 2 wg rysunku NW4.N17 Kanał prostokątny AI 800x800/ rewizja 1 KB (9) NW4.N18 800x800/900x800/600/Ø400/100/90 2 wg rysunku NW4.N19 Kanał prostokątny AI 900x800/ KB (9) NW4.N20 900x800/900x900/600/Ø400/100/90 2 wg rysunku NW4.N21 Kanał prostokątny AI 900x900/200M 1 KB (9) NW4.N22 Kolano 900x900/200//90 2 wg rysunku NW4.N23 Kanał prostokątny AI 900x900/900M 2 KB (9) NW4.N24 Kanał spiro Ø KB (10) NW4.N25 Kanał spiro Ø400/ KB (10) NW4.N26 Kanał prostokątny AI 500x500/ rewizja 1 KB (9) NW4.N27 Kanał prostokątny AI 630x630/ KB (9) NW4.N28 Kanał prostokątny AI 700x700/ rewizja 1 KB (9) NW4.N29 Kanał prostokątny AI 800x700/ KB (9) NW4.N30 Kanał prostokątny AI 800x800/ rewizja 1 KB (9) NW4.N31 Kanał prostokątny AI 900x800/ KB (9) NW4.N32 Kanał spiro Ø400/ KB (10) NW4.N33 Kanał prostokątny AI 900x900/460 1 KB (9) NW4.N34 Podstawa dachowa 900x900 2 FRAPOL NW4.N35 Kolano 900x900/200//90 2 wg rysunku NW4.N36 Kanał prostokątny AI 900x900/200M 1 KB (9) NW4.N37 Kolano 900x900/200//90 1 wg rysunku NW4.N38 Kanał prostokątny AI 900x900/420M 1 KB (9) NW4.N39 Przepustnica SPC 900x900 2 FLAKT WOODS NW4.N40 900x900/1400x1100/1100/900x900/100/90 1 wg rysunku NW4.N41 Kanał prostokątny AI 900x900/220M 1 KB (9) NW4.N42 Kanał prostokątny AI 1400x1100/ KB (9) NW4.N43 Kolano 1400x1100/400/90 1 KB (9) NW4.N44 Kanał prostokątny AI 1400x1100/ rewizja 1 KB (9) NW4.N45 Redukcja asymetryczna 1400x1100/1900x1700/ wg rysunku NW4.N46 Tłumik akustyczny - XSA PF / 1900x1700x TROX STRONA 21

22 NW4.N47 Kolano 1400x1100/400/90 1 wg rysunku NW4.N48 Kanał prostokątny AI 1400x1100/ KB (9) NW4.N49 Kolano redukcyjne 1400x1100/1540x1100/400/90 1 KB (9) NW4.N50 Redukcja 1540x1100/1540x1540/500 1 wg rysunku NW4.N51 Centrala wentylacyjny NW04 1 GEA NW4.N52 Kolano 1540x1540/1525x1540/400/90 1 wg rysunku NW4.N53 Kanał prostokątny AI 1525x1540/ KB (9) NW4.N54 Redukcja asymetryczna 1525x1540/1525x1300/700 1 wg rysunku NW4.N55 Tłumik akustyczny MSA PF / 1525x1300x TROX NW4.N56 Czerpnia kanałowa 1525x1300/1000 ścięta pod kątem 45, zabezpieczona siatką 1 wykonanie warsztatowe Nr poz. Wyszczególnienie części NW4.Wywiew Wywi ew Uwagi Trójnik 315x315/315x315/1225/1025x225/100/90 + NW4.W01 zaślepka 2 wg rysunku NW4.W02 Kratka wywiewna AL5 1025x SCHAKO NW4.W03 Kanał prostokątny AI 315x315/630 2 KB (9) NW4.W04 315x315/400x500/1225/1025x225/100/90 2 wg rysunku NW4.W05 Kanał prostokątny AI 500x400/630 2 KB (9) NW4.W06 400x500/500x500/1225/1025x225/100/90 2 wg rysunku NW4.W07 Kanał prostokątny AI 500x500/630 + rewizja 2 KB (9) NW4.W08 500x500/630x630/1225/1025x225/100/90 2 wg rysunku NW4.W09 Kanał prostokątny AI 630x630/630 2 KB (9) NW4.W10 630x630/630x700/1225/1025x225/100/90 2 wg rysunku NW4.W11 Kanał prostokątny AI 700x630/630 + rewizja 2 KB (9) NW4.W12 630x700/700x800/1225/1025x225/100/90 2 wg rysunku NW4.W13 Kanał prostokątny AI 800x700/630 2 KB (9) NW4.W14 Trójnik 700x800/700x700/1225/1025x225/100/90 2 wg rysunku NW4.W15 Kanał prostokątny AI 800x700/630 2 KB (9) NW4.W16 700x800/800x800/1225/1025x225/100/90 2 wg rysunku NW4.W17 Kanał prostokątny AI 800x800/630 + rewizja 2 wg rysunku NW4.W18 800x800/800x900/1225/1025x225/100/90 2 wg rysunku NW4.W19 Kanał prostokątny AI 900x800/630 2 KB (9) NW4.W20 800x800/900x900/1225/1025x225/100/90 2 wg rysunku NW4.W21 Kolano 900x900/250/90 4 KB (9) NW4.W22 Kanał prostokątny AI 900x900/1000M 2 KB (9) NW4.W23 Podstawa dachowa 900x900 2 FRAPOL NW4.W24 Kanał prostokątny AI 900x800/200M 1 KB (9) NW4.W25 Kolano 900x900/250/90 1 KB (9) NW4.W26 Kanał prostokątny AI 900x900/ rewizja 1 KB (9) NW4.W27 Przepustnica SPC 900x900 2 FLAKT WOODS STRONA 22

23 NW4.W28 Kanał prostokątny AI 900x900/200M 1 KB (9) NW4.W29 900x900/1400x1100/1100/900x900/100/90 1 wg rysunku NW4.W30 Kanał prostokątny AI 1400x1100/750 1 KB (9) NW4.W31 Kolano 1400x1100/400/90 1 KB (9) NW4.W32 Redukcja jednostronnie symetryczna 1400x1100/1820x1600/ wg rysunku NW4.W33 Tłumik akustyczny MSA PF / 1820x1600x TROX NW4.W34 Kanał prostokątny AI 1400x1100/ KB (9) NW4.W35 Łuk 1100x1400/250/45 1 KB (9) NW4.W36 Kanał prostokątny AI 1400x1100/ KB (9) NW4.W37 Łuk 1100x1400/250/45 1 KB (9) NW4.W38 Kolano 1400x1100/400/90 1 KB (9) NW4.W39 Kolano redukcyjne 1400x1100/1540x1100/90 1 KB (9) NW4.W40 Redukcja 1540x11000/1540x1540/ wg rysunku NW4.W41 Kolano redukcyjne 1540x1540/1425x1540/400/90 1 KB (9) Redukcja jednostronnie symetryczna NW4.W x1540/1425x1600/700 1 wg rysunku NW4.W43 Tłumik akustyczny MSA PF / 1425x1600x TROX NW4.W44 Wyrzutnia kanałowa 1425x1600/1000 ścięta pod kątem 45, zabezpieczona siatką 1 wykonanie warsztatowe Nr poz. Wyszczególnienie części NW5.Nawiew Ilość Uwagi NW5.N01 Nawiewnik sufitowy DQJA-SQ-Z-B-600-SAK-Z 24 SCHAKO NW5.N02 Kanał spiro Ø250/ KB (10) NW5.N03 Przepustnica SPI Ø FLAKT WOODS NW5.N04 Trójnik Ø250/Ø250/515/315x315/100/90 20 wg rysunku NW5.N05 Przepustnica SPC 315x315 4 FLAKT WOODS NW5.N06 Kolano 315x315/100/90 2 KB (9) NW5.N07 Kanał prostokątny AI 315x315/ rewizja 1 KB (9) NW5.N08 Przepustnica SPC 315x315 8 FLAKT WOODS NW5.N09 630x315/315x315/1230/315x315/100/90 1 wg rysunku NW5.N10 Kanał prostokątny AI 630x315/ rewizja 1 FLAKT WOODS NW5.N11 Przepustnica SPC 630x315 1 FLAKT WOODS NW5.N12 Trójnik orłowy 315x630/100/315x630/100/630x630/90 1 wg rysunku NW5.N13 Kanał prostokątny AI 630x315/ rewizja 1 KB (9) NW5.N14 630x315/315x315/1230/315x315/100/90 1 wg rysunku NW5.N15 Kanał prostokątny AI 630x630/675 1 KB (9) NW5.N16 Kanał spiro Ø250/905 2 KB (10) NW5.N17 Kolano Ø250/125/90 2 KB (10) NW5.N18 Kanał spiro Ø250/310 2 KB (10) NW5.N19 Redukcja symetryczna 315x315/Ø250/300 2 wg rysunku NW5.N20 Trójnik redukcyjny 500x315/315x315/515/315x315/100/90 2 wg rysunku NW5.N21 Kanał prostokątny AI 315x315/710 2 KB (9) NW5.N22 Kanał prostokątny AI 500x315/ KB (9) STRONA 23
