1 nanodroid X2 OWNER S MANUAL nanodroid X2 INSTRUKCJA OBSŁUGI VISIT OUR WEBSITE TO SEE MORE PRODUCTS TAB, NAVIO, DVR, DVB-T Read this manual before installation and use.

2 Contents /Spis treści English 3 Polski 22 Warunki gwarancji 42 2

3 Table of Contents Packing list 4 Product Introduction 5 Basic Operation 5 Mobile Remote Control 8 Installing / Uninstalling software 8 Video, Music and Photos 9 Language and Input Method Settings 9 DLNA and IR Remote Control 10 Product Specifications 11 3

4 Warning Always follow these basic safety precautions when using your device to reduce the risk of fire, electric shock, and injury. Do not expose this product to rain or moisture. Keep the device out of direct sunlight and heat sources. Protect the power cord. Route power cords so that they are not likely to be walked on or pinched by items placed on or against them. Pay particular attention to the point where the cord attaches to the device. Only use the AC adapter included with the device. Using any other power adapter voids your warranty. Do not remove the cover. There are no user-serviceable parts inside. Clean your Device The product has no waterproof function The operating manual picture is for reference only Packing List nanodroid X2 x 1 USB cable x 1 HDMI extend cable x 1 Power adapter x 1 4

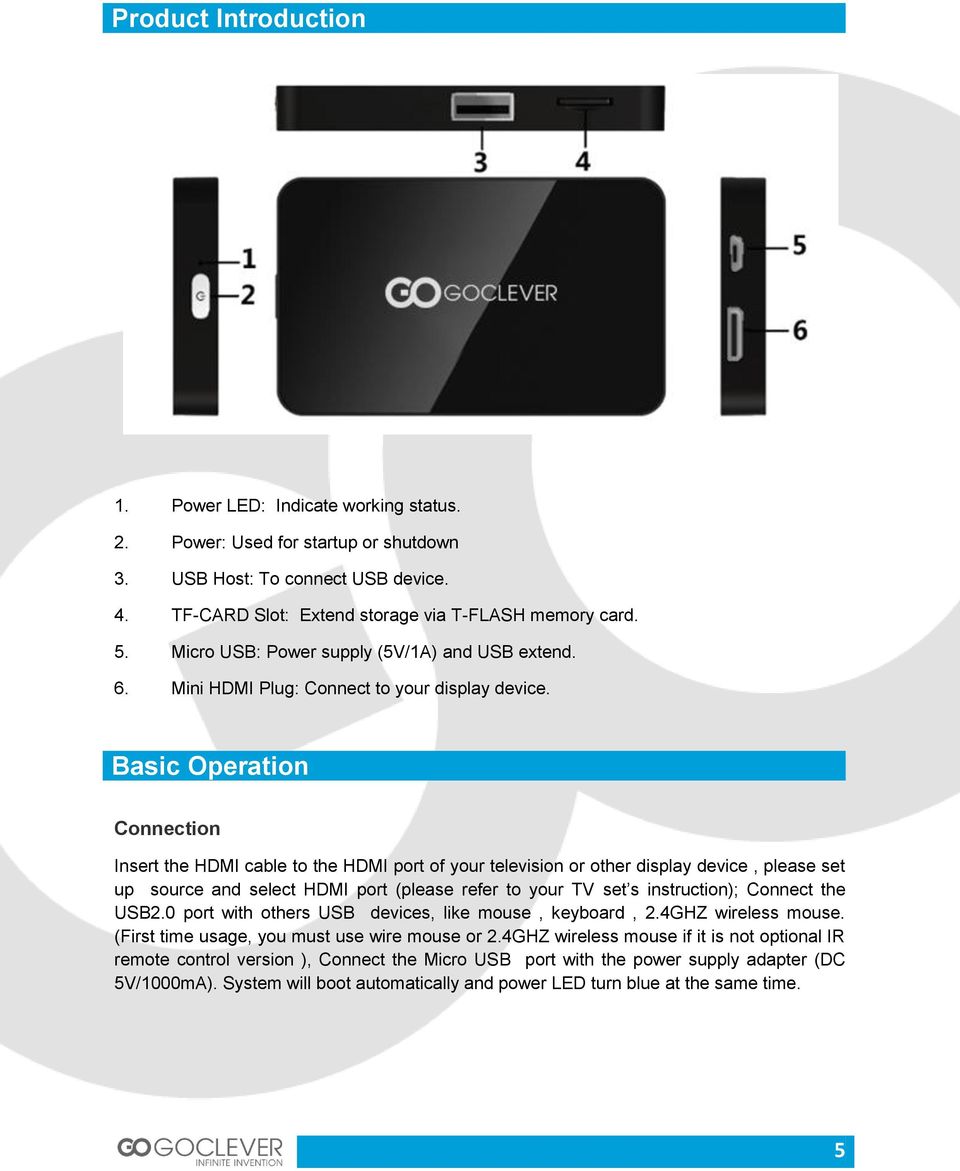

5 Product Introduction 1. Power LED: Indicate working status. 2. Power: Used for startup or shutdown 3. USB Host: To connect USB device. 4. TF-CARD Slot: Extend storage via T-FLASH memory card. 5. Micro USB: Power supply (5V/1A) and USB extend. 6. Mini HDMI Plug: Connect to your display device. Basic Operation Connection Insert the HDMI cable to the HDMI port of your television or other display device, please set up source and select HDMI port (please refer to your TV set s instruction); Connect the USB2.0 port with others USB devices, like mouse, keyboard, 2.4GHZ wireless mouse. (First time usage, you must use wire mouse or 2.4GHZ wireless mouse if it is not optional IR remote control version ), Connect the Micro USB port with the power supply adapter (DC 5V/1000mA). System will boot automatically and power LED turn blue at the same time. 5

6 Interface System start up, it will appear the boot information, It need a while to start up when first usage because it need to configure files, so the time required for a little bit longer, then every time you start up should be around 50 seconds. Classify Software There are four type application classification shows on the main interface, hold software icon for a few seconds,then choose classification of the directory. 6

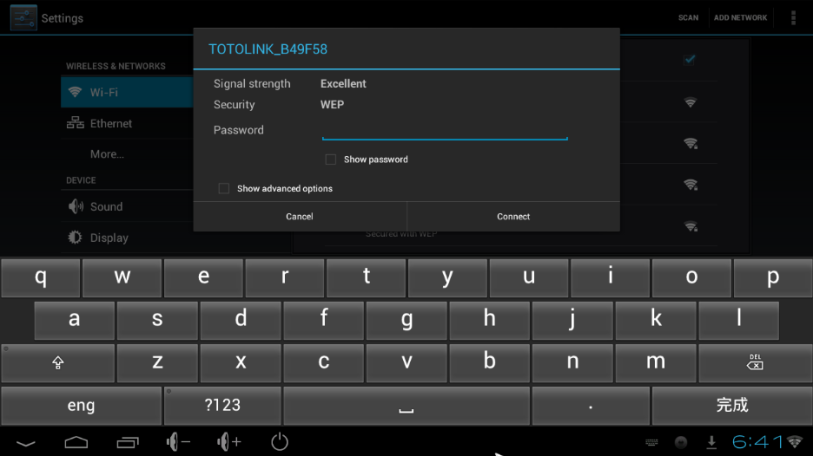

7 Shortcut Bar and Status Bar A B C D E F A. Return key B. Home key C. Show other tasks key D. Volume down key E. Volume up key F. Power key Status bar shows information about software, memory card, Wi-Fi signal, download etc. Connecting to the Internet via Wi-Fi Click settings icon on the main screen, then click Wi-Fi. Find your network on the list and connect. 7

8 Mobile Remote Control You can control the device remotely with your smart phone (Android OS only). Install Smart Phone Remote Control application on your smart phone. Link both devices with the same Wi- Fi network. Open the application on your smart phone and select the nanodroid X2 device to be controlled. Switch to mouse Switch to touch mode Switch to keyboard input Return Installing / Uninstalling Software Installing Applications 1. First you should select the Unknown sources which allow installation of non-market apps. 2. Copy the APK installer software to Micro SD or NAND FLASH. 3. Click APK Installer to find the app directory, then Select applications to install. Users can "Android market" online installation, or download via the computer, or online through the machine built-in browser to download and install. 8

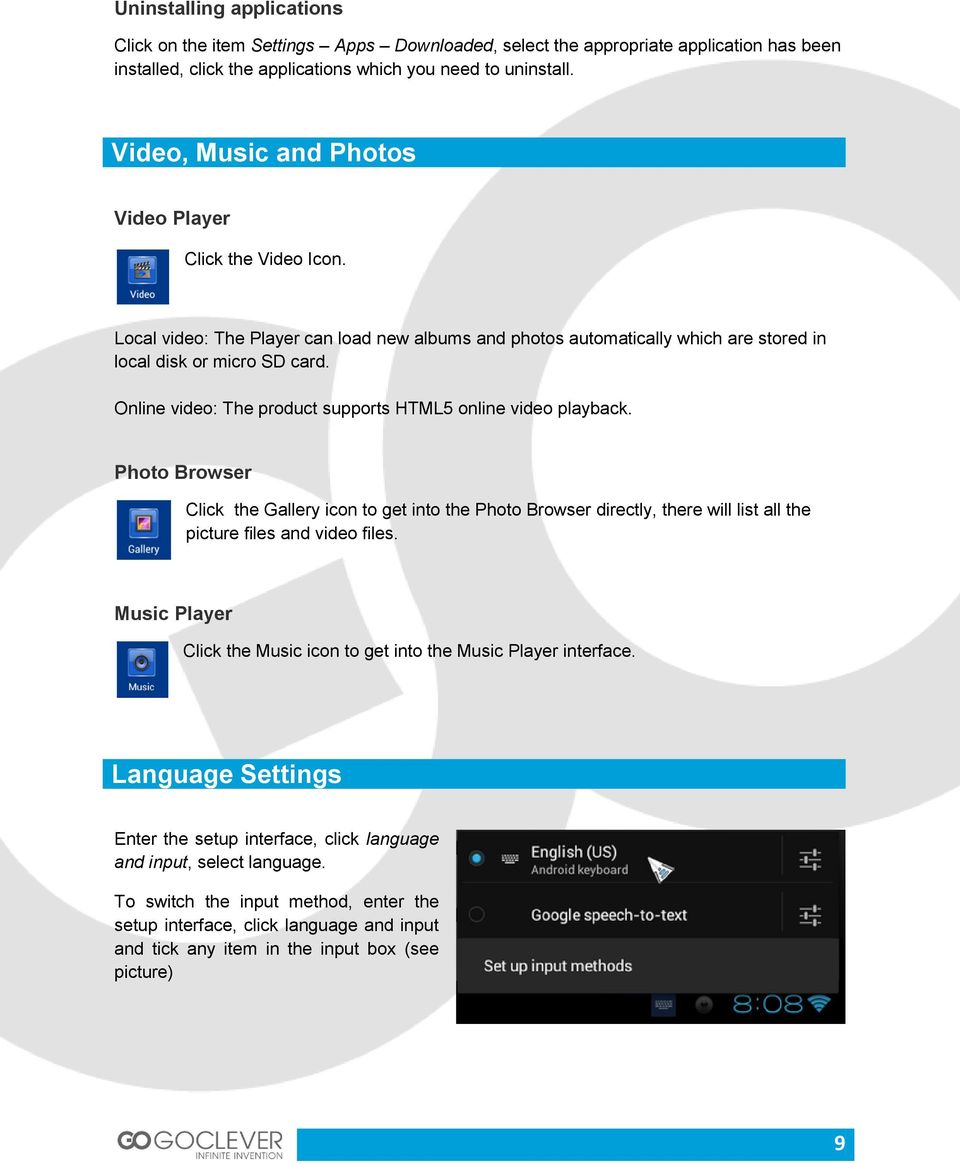

9 Uninstalling applications Click on the item Settings Apps Downloaded, select the appropriate application has been installed, click the applications which you need to uninstall. Video, Music and Photos Video Player Click the Video Icon. Local video: The Player can load new albums and photos automatically which are stored in local disk or micro SD card. Online video: The product supports HTML5 online video playback. Photo Browser Click the Gallery icon to get into the Photo Browser directly, there will list all the picture files and video files. Music Player Click the Music icon to get into the Music Player interface. Language Settings Enter the setup interface, click language and input, select language. To switch the input method, enter the setup interface, click language and input and tick any item in the input box (see picture) 9

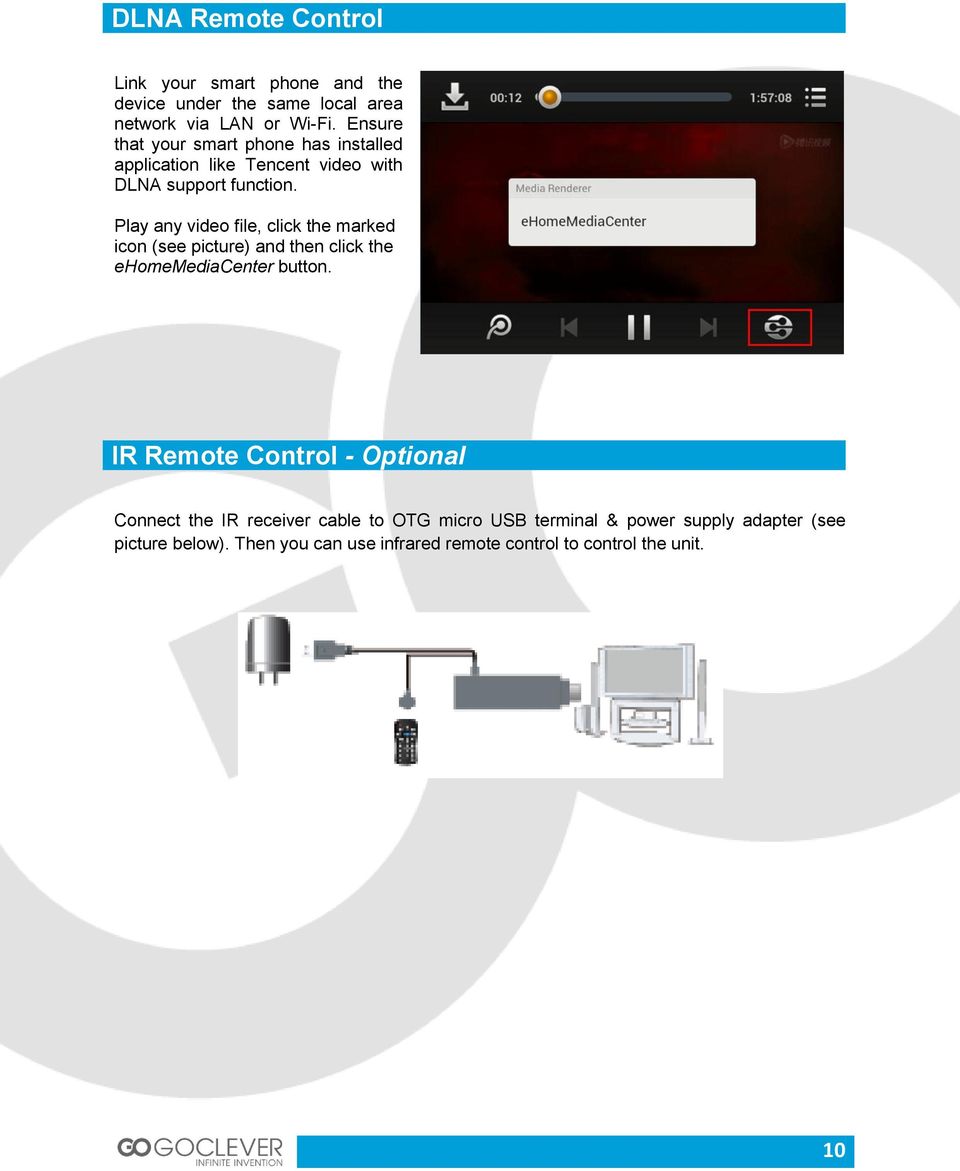

10 DLNA Remote Control Link your smart phone and the device under the same local area network via LAN or Wi-Fi. Ensure that your smart phone has installed application like Tencent video with DLNA support function. Play any video file, click the marked icon (see picture) and then click the ehomemediacenter button. IR Remote Control - Optional Connect the IR receiver cable to OTG micro USB terminal & power supply adapter (see picture below). Then you can use infrared remote control to control the unit. 10

11 Product Specifications Hardware Specifications Operation System Android Language Chipset Multilanguage RK3066 Dual core ARM Cortex-A9 GPU Mali 400 SDRAM Nand Flash Storage Extension Power Supply DDR3 1GB(256M*8bit*4) 4GB/8GB/16GB Nand Flash. Support MicroSD (TF), Up to 32GB DC 5V/1000mA via Micro USB Interface: AV Out-Put 1xHDMI A male Jack, HDMI1.4 USB Host 1XUSB 2.0 Card Reader Power Supply 1xMicro SD(TF) slot, Push-Push type 1xMicro USB Network Communication Wi-Fi Cable Network Support b/g/n Wireless protocol LAN 10M/100M Media Parameters Audio Container: Audio Out Video Decoder Video Encoder Resolution Support MP1, MP2, MP3, WMA, WAV, OGG, OGA, APE, FLAC, AAC, M4A, 3GPP etc Audio formats. Muliti -EQ mode, Support Synchronized lyrics and fullpage lyric display. HDMI Data Output MPEG-1, MPEG-2, MPEG-4,H.263, H.264, AVS, VC-1, RV, VP6/VP8, Sorenson Spark, MVC 1920x1080P 60FPS H.264, VP8, MVC(1080P) Full HD1080P@30fps H.264 Data Rate: Up to 60Mbps 11

12 Image browser Text-Reading Software Extension DLNA, Wimo Protocol Remote Control IM Software Office Software Support JPG, JPEG, BMP, GIF, PNG, JFIF etc. photo format. Maximum resolution up to 8192x8192. Support TXT, LRC, PDF, Html, Htm, EPUB etc formats (Depends on APK install) Support Google Play & APK install Support DLNA, Wimo Protocol Support Smart phone remote control, 2.4GHZ wireless air mouse/remote controller. Support Skype/QQ/MSN/GTALK (Depends on APK install) WORD/EXCEL/PDF(Depends on APK install) Other Parameters Operation Temperature: -10~40 Storage Temperature: -20~50 Humidity environment Certification Dimension Net Weight 5%-90%(No condensation) CCC, CE, EMC, FCC, Wi-Fi 83MM*49.2MM*10.2MM 35g Accessory List 1.Standard Package: 1xY type USB Cable, 1xManual, 1xHDMI cable(30cm),1xusb Power Adapter 2.Optional Package: 2.4GHZ remote controller, IR Remote Control Package Carton Box Size (L x W x H) Gift Box Size (L x W x H) 495x230x295mm 136x96x42mm 12

13 nanodroid X2 INSTRUKCJA OBSŁUGI VISIT OUR WEBSITE TO SEE MORE PRODUCTS TAB, NAVIO, DVR, DVB-T Read this manual before installation and use. 13

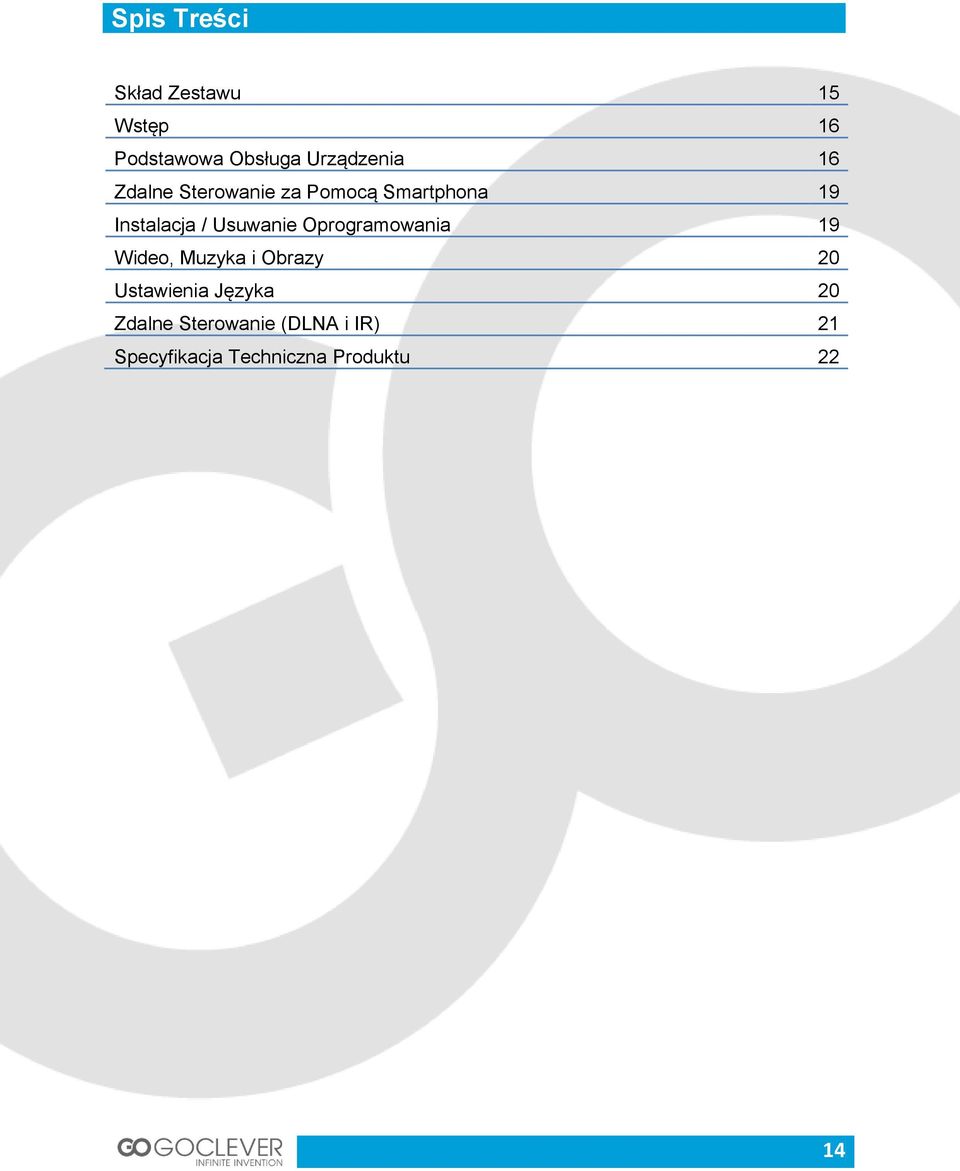

14 Spis Treści Skład Zestawu 15 Wstęp 16 Podstawowa Obsługa Urządzenia 16 Zdalne Sterowanie za Pomocą Smartphona 19 Instalacja / Usuwanie Oprogramowania 19 Wideo, Muzyka i Obrazy 20 Ustawienia Języka 20 Zdalne Sterowanie (DLNA i IR) 21 Specyfikacja Techniczna Produktu 22 14

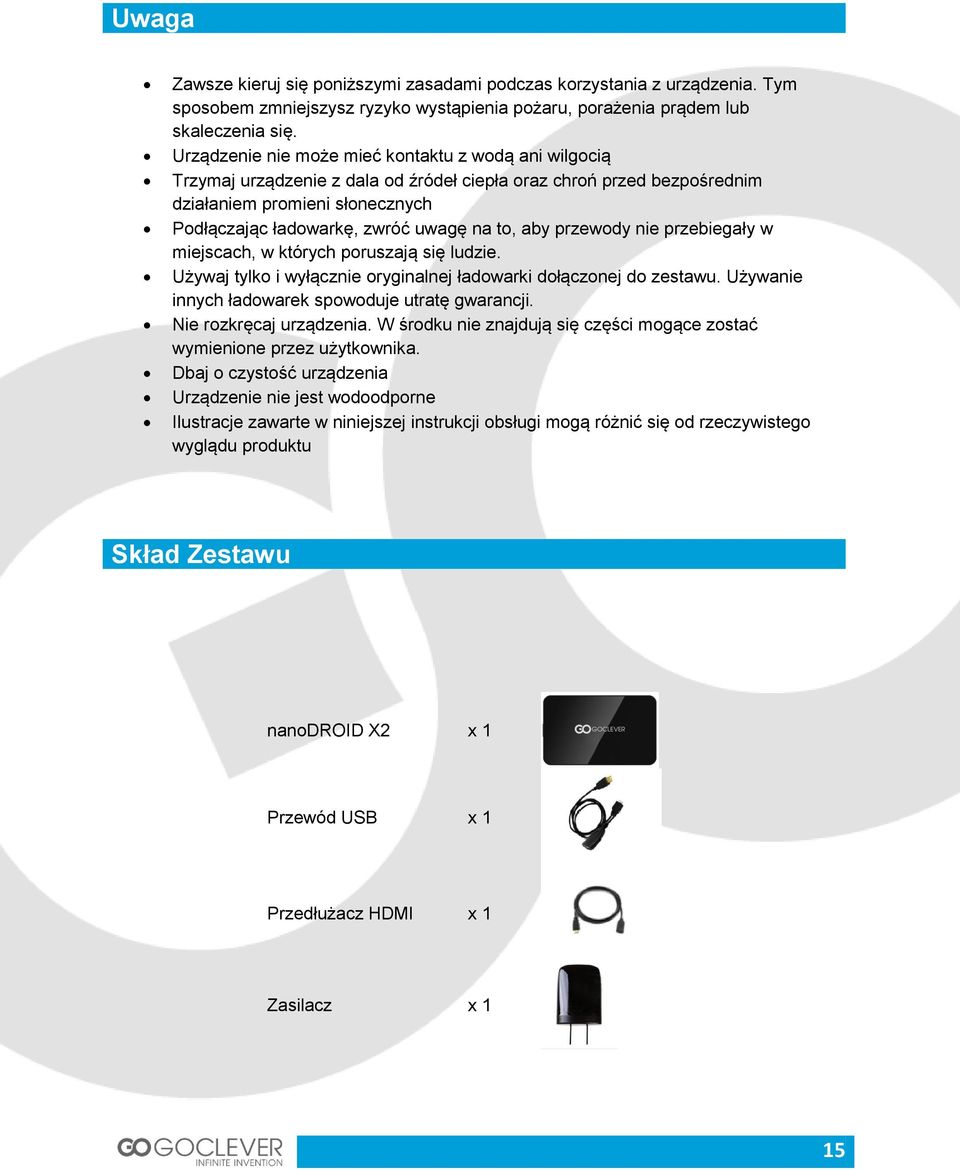

15 Uwaga Zawsze kieruj się poniższymi zasadami podczas korzystania z urządzenia. Tym sposobem zmniejszysz ryzyko wystąpienia pożaru, porażenia prądem lub skaleczenia się. Urządzenie nie może mieć kontaktu z wodą ani wilgocią Trzymaj urządzenie z dala od źródeł ciepła oraz chroń przed bezpośrednim działaniem promieni słonecznych Podłączając ładowarkę, zwróć uwagę na to, aby przewody nie przebiegały w miejscach, w których poruszają się ludzie. Używaj tylko i wyłącznie oryginalnej ładowarki dołączonej do zestawu. Używanie innych ładowarek spowoduje utratę gwarancji. Nie rozkręcaj urządzenia. W środku nie znajdują się części mogące zostać wymienione przez użytkownika. Dbaj o czystość urządzenia Urządzenie nie jest wodoodporne Ilustracje zawarte w niniejszej instrukcji obsługi mogą różnić się od rzeczywistego wyglądu produktu Skład Zestawu nanodroid X2 x 1 Przewód USB x 1 Przedłużacz HDMI x 1 Zasilacz x 1 15

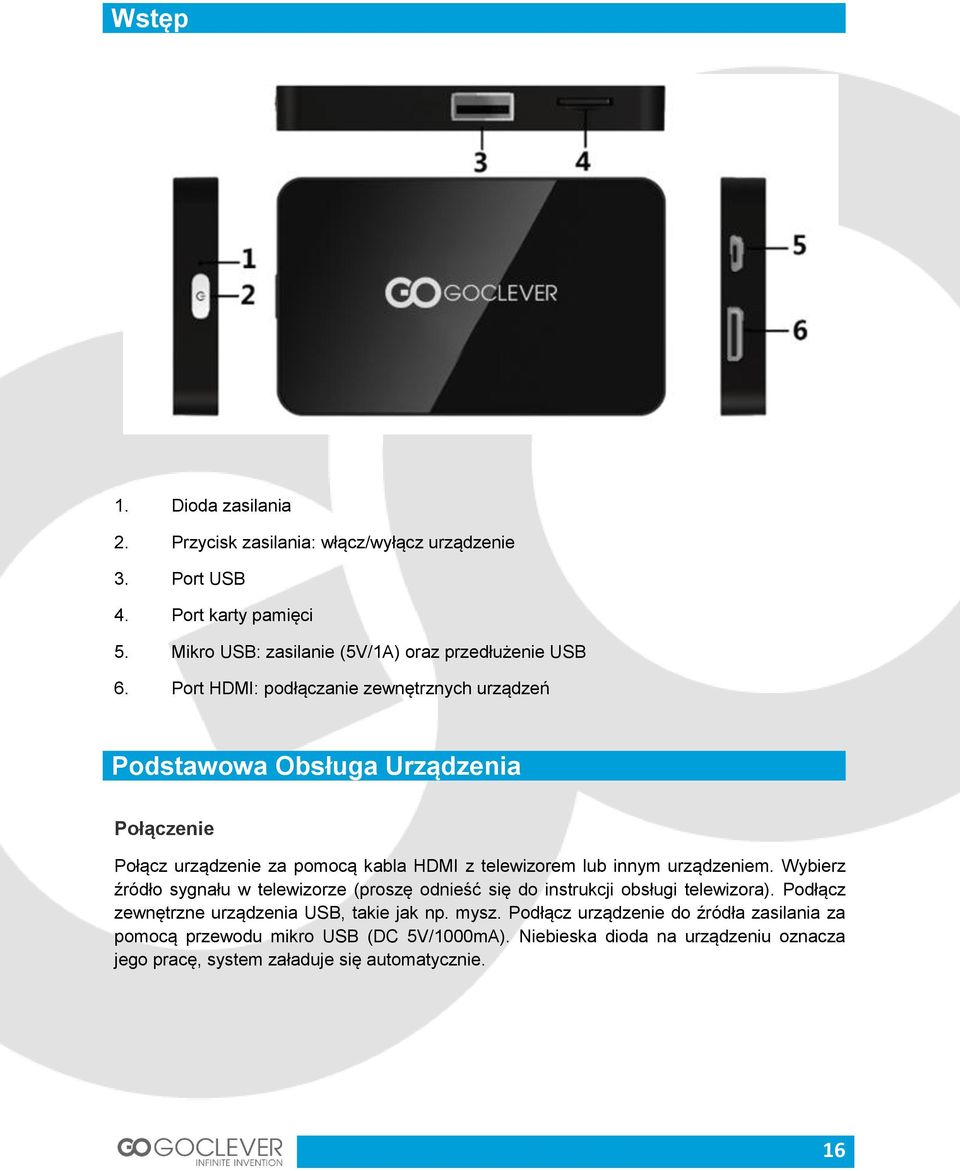

16 Wstęp 1. Dioda zasilania 2. Przycisk zasilania: włącz/wyłącz urządzenie 3. Port USB 4. Port karty pamięci 5. Mikro USB: zasilanie (5V/1A) oraz przedłużenie USB 6. Port HDMI: podłączanie zewnętrznych urządzeń Podstawowa Obsługa Urządzenia Połączenie Połącz urządzenie za pomocą kabla HDMI z telewizorem lub innym urządzeniem. Wybierz źródło sygnału w telewizorze (proszę odnieść się do instrukcji obsługi telewizora). Podłącz zewnętrzne urządzenia USB, takie jak np. mysz. Podłącz urządzenie do źródła zasilania za pomocą przewodu mikro USB (DC 5V/1000mA). Niebieska dioda na urządzeniu oznacza jego pracę, system załaduje się automatycznie. 16

17 Interfejs Po uruchomieniu urządzenia, system pokaże informacje startowe. Podczas pierwszego uruchomienia proces ładowania systemu może zająć więcej czasu, ponieważ urządzenie musi skonfigurować ustawienia. Każde następne uruchomienie nie powinno zająć dłużej niż 50 sekund. Sortowanie Oprogramowania Istnieją cztery kategorie sortowania programów. Przytrzymaj ikonę programu, aby otworzyć okno dialogowe pozwalające na przypisanie programu do konkretnej kategorii. 17

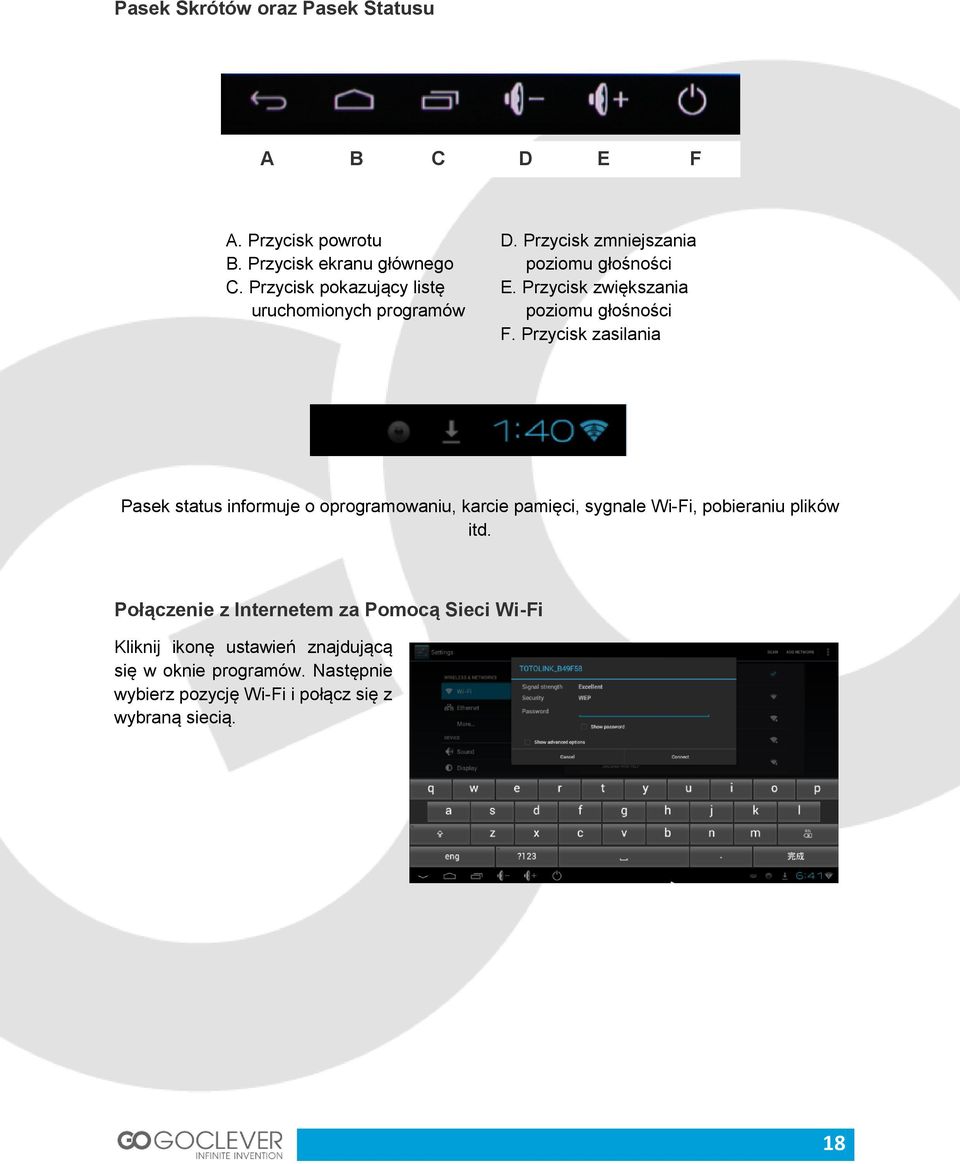

18 Pasek Skrótów oraz Pasek Statusu A B C D E F A. Przycisk powrotu B. Przycisk ekranu głównego C. Przycisk pokazujący listę uruchomionych programów D. Przycisk zmniejszania poziomu głośności E. Przycisk zwiększania poziomu głośności F. Przycisk zasilania Pasek status informuje o oprogramowaniu, karcie pamięci, sygnale Wi-Fi, pobieraniu plików itd. Połączenie z Internetem za Pomocą Sieci Wi-Fi Kliknij ikonę ustawień znajdującą się w oknie programów. Następnie wybierz pozycję Wi-Fi i połącz się z wybraną siecią. 18

19 Zdalne Sterowanie za Pomocą Smartphona Możesz kontrolować urządzenie za pomocą swojego smartphona (tylko system Android). Zainstaluj aplikację Smart Phone Remote Control na swoim smarphonie. Połącz oba urządzenia z tą samą siecią Wi-Fi. Otwórz aplikację na swoim smarphonie i wybierz urządzenie nanodroid X2. Przełącz na obsługę myszy Przełącz na obsługę dotykową Przywołaj klawiaturę ekranową Wróć Instalacja / Usuwanie Oprogramowania Instalacja Aplikacji 1. W ustawieniach zabezpieczeń włącz możliwość instalacji aplikacji z nieznanych źródeł. 2. Skopiuj oprogramowanie instalatora APK na kratę pamięci lub nand flash. 19

20 3. Kliknij instalator APK, aby wskazać ścieżkę instalacji. Wybierz aplikacje, aby zainstalować. Możesz instalować aplikacje bezpośrednio z Android Market, z urządzenia pamięci masowej lub poprzez wbudowany instalator aplikacji online. Usuwanie Aplikacji Kliknij na Ustawienia Aplikacje Pobrane i wybierz aplikację, którą zamierzasz usunąć. Wideo, Muzyka i Obrazy Odtwarzacz Wideo Kliknij ikonę wideo. Własne wideo: Kliknij ikonę wideo. Odtwarzacz umożliwia automatyczne wykrywanie plików multimedialnych z urządzenia magazynującego. Wideo online: Urządzenie obsługuje standard HTML5 umożliwiający odtwarzanie wideo w sieci. Przeglądarka Obrazów Kliknij ikonę galerii obrazów, aby uruchomić przeglądarkę obrazów i plików wideo. Odtwarzacz Muzyki Kliknij ikonę muzyki, aby uruchomić odtwarzacz muzyki. Ustawienia Języka Przejdź do ustawień urządzenia i kliknij pozycję language and input. Aby zmienić język wprowadzania, przejdź do ustawień urządzenia, kliknij pozycję language and input i zaznacz odpowiednią pozycję (patrz obrazek) 20

21 Zdalne Sterowanie (DLNA) Połącz urządzenie oraz smartpona z tą samą siecią Wi-Fi. Upewnij się, że Twój smartphone posiada zainstalowaną aplikację Tencent video z obsługą DLNA. Uruchom wideo i kliknij zaznaczoną ikonę (patrz obrazek). Następnie kliknij na przycisk z napisem ehomemediacenter. Zdalne Sterowanie (IR) - Opcjonalnie Podłącz kabel z odbiornikiem podczerwieni oraz zasilacz do portu mikro USB (patrz obrazek). Od teraz możesz używać pilota na podczerwień. 21

22 Specyfikacja Techniczna Produktu Specyfikacja Sprzętu System operacyjny Android Język Chipset Wielojęzykowy RK3066 Dual core ARM Cortex-A9 GPU Mali 400 SDRAM Nand Flash Pamięć zewnętrzna Zasilanie DDR3 1GB(256M*8bit*4) 4GB/8GB/16GB Nand Flash. Obsługa mikro SD (TF), do 32GB DC 5V/1000mA poprzez port mikro USB Interfejs Wyjście AV 1xHDMI A męski jack, HDMI1.4 USB 1XUSB 2.0 Czytnik kart Zasilanie 1xMikro SD(TF) 1xMikro USB Sieć Wi-Fi Kabel sieciowy Obsługa protokołu b/g/n LAN 10M/100M Multimedia Audio Obsługa MP1, MP2, MP3, WMA, WAV, OGG, OGA, APE, FLAC, AAC, M4A, 3GPP itd. Obsługa equalizera, napisów. Wyjście audio Wideo Kodowanie wideo Rozdzielczość HDMI MPEG-1, MPEG-2, MPEG-4,H.263, H.264, AVS, VC-1, RV, VP6/VP8, Sorenson Spark, MVC 1920x1080P 60FPS H.264, VP8, MVC(1080P) Full HD1080P@30fps H.264 szybkość dekodowania Do 60Mbps 22

23 Obraz Tekst Oprogramowanie Protokół DLNA, Wimo Zdalne sterowanie Oprogramowanie (komunikacja) Oprogramowanie biurowe Obsługa JPG, JPEG, BMP, GIF, PNG, JFIF, rozdzielczość do 8192x8192. Obsługa TXT, LRC, PDF, Html, Htm, EPUB itd. (w zależności od zainstalowanego oprogramowania) Obsługa Google Play oraz aplikacji DLNA, Wimo Obsługa zdalnego sterowania smartphonem, bezprzewodową myszą 2.4GHZ Obsługa Skype/QQ/MSN/GTALK (w zależności od zainstalowanego oprogramowania) WORD/EXCEL/PDF(w zależności od zainstalowanego oprogramowania) Inne parametry Zakres temperatury -10~40 Zakres temperatury (przechowywanie) Wilgotność powietrza Certyfikaty Wymiary Waga -20~50 5%-90% (No zagęszczone) CCC, CE, EMC, FCC, Wi-Fi 83MM*49.2MM*10.2MM 35g Akcesoria 1.Zestaw standardowy: 1x kabel USB typu Y 1x instrukcja obsługi, 1x kabel HDMI (30cm), 1x zasilacz USB 2.Zestaw opcjonalny: Zdalny kontroler 2.4GHZ, Zdalny kontroler IR Opakowanie Karton (Dł. x Szer. x Wys.) Pudełko (Dł. x Szer. x Wys.) 495x230x295mm 136x96x42mm 23

24 Warunki gwarancji: 1. GOCLEVER SP. Z O.O. z siedzibą w Poznaniu ( ) przy ul. Sianowskiej 4A zwany dalej Gwarantem zapewnia, że urządzenie marki GOCLEVER, jest wolne od wad konstrukcyjnych i materiałowych, które mogłyby naruszyć jego funkcjonalność, o ile przestrzegana była instrukcja obsługi dostarczona przy zawarciu umowy. 2. Gwarancja obowiązuje wyłącznie na terytorium Polski. 3. Gwarant bezpłatnie usunie ewentualną niesprawność urządzenia, zgodnie z postanowieniami niniejszej gwarancji pod warunkiem przedstawienia wypełnionej w dniu zakupu karty gwarancyjnej wraz z kopią dowodu zakupu. Dokonywanie zmian i skreśleń w karcie gwarancyjnej przez osoby nieupoważnione powoduje utratę uprawnień wynikających z niniejszej gwarancji. 4. Okres gwarancji na urządzenia GOCLEVER wynosi 24 miesiące, licząc od daty sprzedaży sprzętu, jednak nie dłużej niż 27 miesięcy od daty produkcji umieszczonej na Produkcie. 5. Tryb przyjmowania produktów uszkodzonych w systemie DOOR to DOOR przysługuje nabywcy w terminie 12 miesięcy od daty zakupu, jednak nie dłużej niż 15 miesięcy od daty produkcji. Po przekroczeniu tych terminów użytkownik powinien przesłać uszkodzone urządzenie do punktu serwisowego na własny koszt po wcześniejszym uzyskaniu numeru RMA zgodnie z procedurą reklamacyjną. Natomiast koszt przesyłki do klienta po naprawie pokrywa Gwarant. 6. Gwarancja dla wyświetlaczy LCD i akumulatorów zamontowanych w urządzeniach GOCLEVER wynosi 6 miesięcy od daty zakupu, jednak nie dłużej niż 9 miesięcy od daty produkcji, w ekranach TFT LCD 3,5 do 10 dopuszczalne jest wystąpienie do 5 błędnych pikseli (białe, czarne lub tzw. sub-piksele). 7. Okres gwarancji na akcesoria dołączone do urządzenia (np. uchwyty, kable itp.) wynosi 1 miesiąc od daty sprzedaży z wyłączeniem uszkodzeń mechanicznych ( nie dotyczy gwarancja door-to-door ) 8. Wady ujawnione w okresie gwarancji będą usuwane bezpłatnie w możliwie najkrótszym terminie nie przekraczającym 21 dni roboczych od przyjęcia urządzenia na serwis. W przypadku konieczności sprowadzenia części zamiennych z zagranicy, termin powyższy może ulec przedłużeniu o kolejne 30 dni. 9. Reklamujący zobowiązany jest zgłosić usterkę poprzez formularz reklamacyjny na stronie www. W Przypadku nie zgłoszenia usterki i wysłania jej do gwaranta bez uzyskania numeru reklamacyjnego przesyłka nie zostanie przyjęta na serwis. 10. Usterka musi być zgłoszona do serwisu nie później niż 14 dni od jej zaistnienia. 24

25 11. Nabywca zobowiązany jest dostarczyć produkt w oryginalnym opakowaniu, wraz ze wszystkimi akcesoriami. Odpowiedzialność za uszkodzenia wynikające z użycia opakowania zastępczego ponosi nabywca. 12. Sprzęt nie odebrany z serwisu w ciągu 3 miesięcy od ukończenia naprawy przepada na rzecz serwisu. 13. W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz transportu. 14. Gwarancja nie obejmuje: 1. jakiegokolwiek używania sprzętu wykraczającego poza opis zakresu jego pracy; 2. roszczeń z tytułu parametrów technicznych urządzenia, o ile są one zgodne z podanymi przez producenta w instrukcji obsługi lub innych dokumentach o charakterze normatywnym; 3. uszkodzeń powstałych z przyczyn zewnętrznych, np.: uszkodzeń mechanicznych, skutków zjawisk atmosferycznych, zanieczyszczeń, zalań, przepięć, itp. 4. wadliwego działania nieautoryzowanego oprogramowania zainstalowanego na urządzeniu 15. W przypadku, gdy naprawa gwarancyjna wymaga wymiany części, element wymieniony pozostaje własnością Gwaranta. Części użyte do wymiany mogą być innej marki o parametrach technicznych co najmniej równoważnych. 16. Nabywca traci prawa gwarancyjne w przypadku zerwania plomb gwarancyjnych, tabliczki znamionowej z numerem seryjnym lub stwierdzenia przez serwis producenta dokonywania nieautoryzowanych napraw lub zmian systemowy bądź konstrukcyjnych urządzenia. 17. Gwarant może uchylić się od dotrzymania terminowości usługi gwarancyjnej, jeżeli zaistnieją nieprzewidziane okoliczności o charakterze siły wyższej np.: klęska żywiołowa, niepokoje społeczne itp. 18. Gwarant nie odpowiada za szkody i straty powstałe w wyniku niemożności korzystania z urządzenia będącego w naprawie. 19. Uprawnienia z tytułu gwarancji nie obejmują prawa kupującego do domagania się zwrotu utraconych korzyści w związku z wadami urządzenia. 20. Gwarant nie odpowiada za szkody powstałe w wyniku utraty danych na nośnikach magnetycznych, informujemy również że mapy przywracane będą zgodne ze stanem produkcyjnym. 21. Stosunek prawny pomiędzy nabywcą urządzenia i Gwarantem regulowany jest wyłącznie postanowieniami niniejszej gwarancji. Dalej idące roszczenia odszkodowawcze są wyłączone chyba, że wynikają one z bezwzględnie obowiązujących przepisów prawa. 22. Gwarancja niniejsza ma charakter uzupełniający w stosunku do uprawnień nabywcy przysługujących wobec sprzedawcy. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień nabywcy wynikających z niezgodności towaru z umową. 25

26 Najszybszą metodą rozwiązywania wielu problemów jest kontakt przez zgłoszenie serwisowe pod adresem: Centralny Serwis Klienta Funkcjonuje od poniedziałku do piątku w godzinach: 9:00 16:30 tel. (061) Wszelkie pytania prosimy wysyłać pocztą elektroniczną na adres serwis@goclever.pl Serwisy Partnerskie Czechy BOUNCER S.R.O. SLAVONICKA Jemnice, Czech Republic servis@goclever.cz Ukraina Service Center "KROK-TTC" ul. Geroev Dnepra 2A 04212, Kiev, Ukraine info@krok-ttc.com Rumunia S.C. Cordon Electronics S.R.L. Str. Spataru Preda nr. 12, sector 5 Bucuresti, Romania , , , office@cordongroup.ro Serbia ET Servis d.o.o. Beograd Member of Logo d.o.o. Group Bulevar kralja Aleksandra Beograd. Srbija , servis@etseivis.rs Chorwacja PlayCom Ulica grada Vukovara 249,10000 Zagreb , , Skype : PlayCom - HR info@play.com.hr Słowenia TopTime d.o.o., Litostrojska cesta 44f, Ljubljana servis@toptime.s i tel:
